Насосно смесительный узел valtec combimix: Насосно-смесительный узел VALTEC COMBIMIX. Идеология основных регулировок

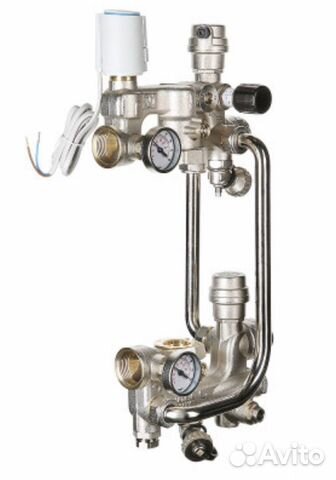

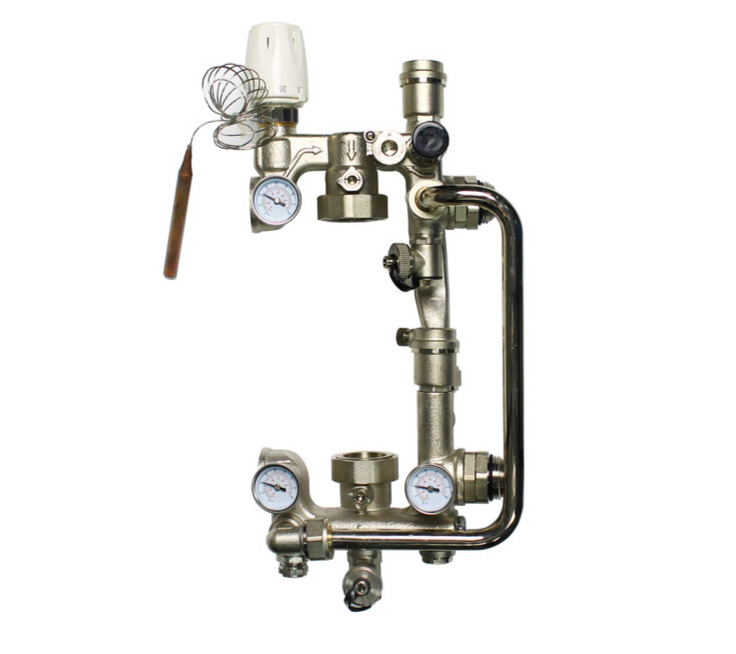

Насосно-смесительный узел Valtec VT.COMBI.0.180 с термоголовкой, без насоса 180 мм.

Сопутствующие товары

Аналогичные товары

Насосно-смесительная группа Uni-Fitt Solomix 1″ без насоса

Насосно-смесительный узел Uni-Fitt Solomix 1″ без насоса для тёплого пола создаёт циркуляцию в ни…

13131 руб

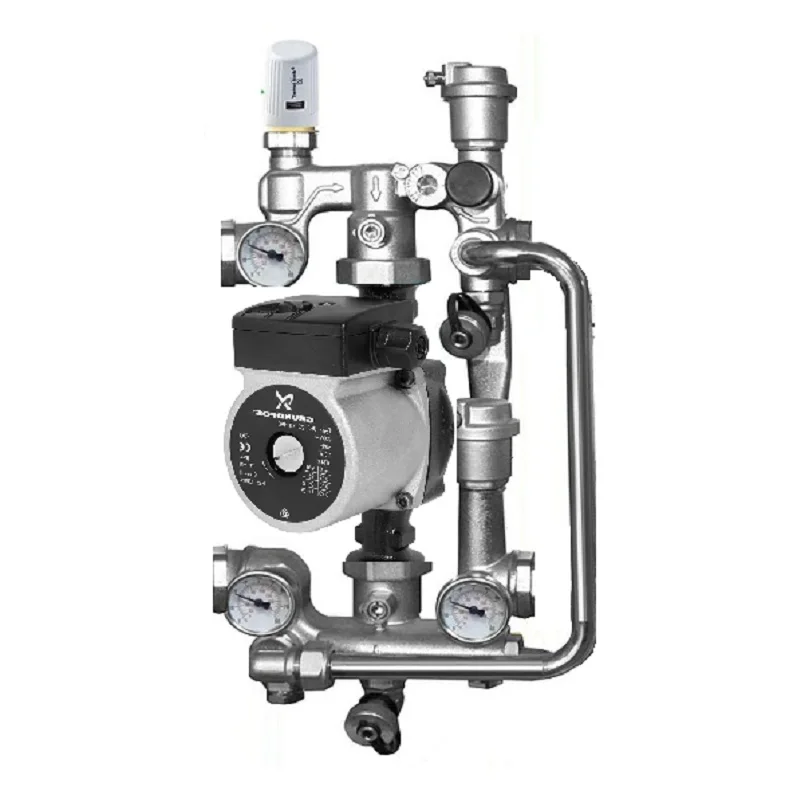

Насосно-смесительная группа Uni-Fitt Solomix 1″ с насосом Grundfos UPSO 25-65 130

Насосно-смесительный узел Uni-Fitt Solomix 1″ с насосом Grundfos для тёплого пола создаёт циркуля…

22356 руб

Насосно-смесительная группа Uni-Fitt Solomix 1″ c насосом Wilo Star RS 25/6-130

Насосно-смесительный узел Uni-Fitt Solomix 1″ c насосом Wilo RS для тёплого пола создаёт циркуляц…

22432 руб

Описание

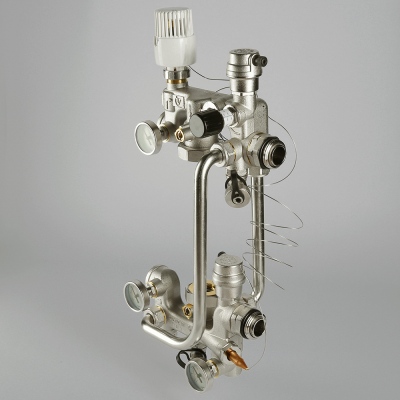

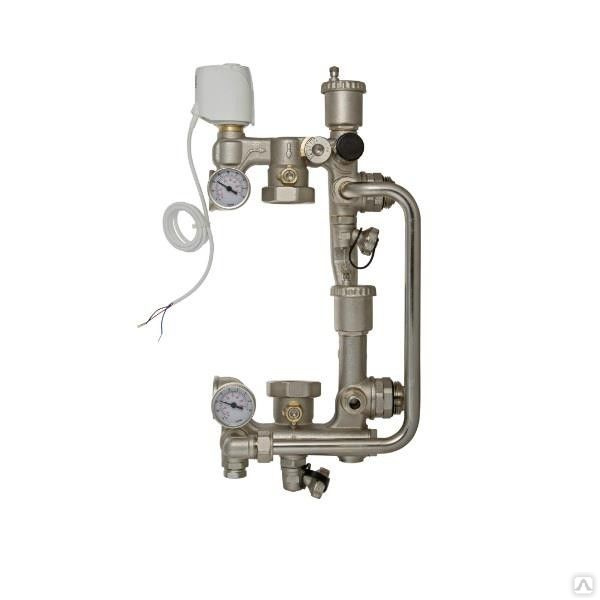

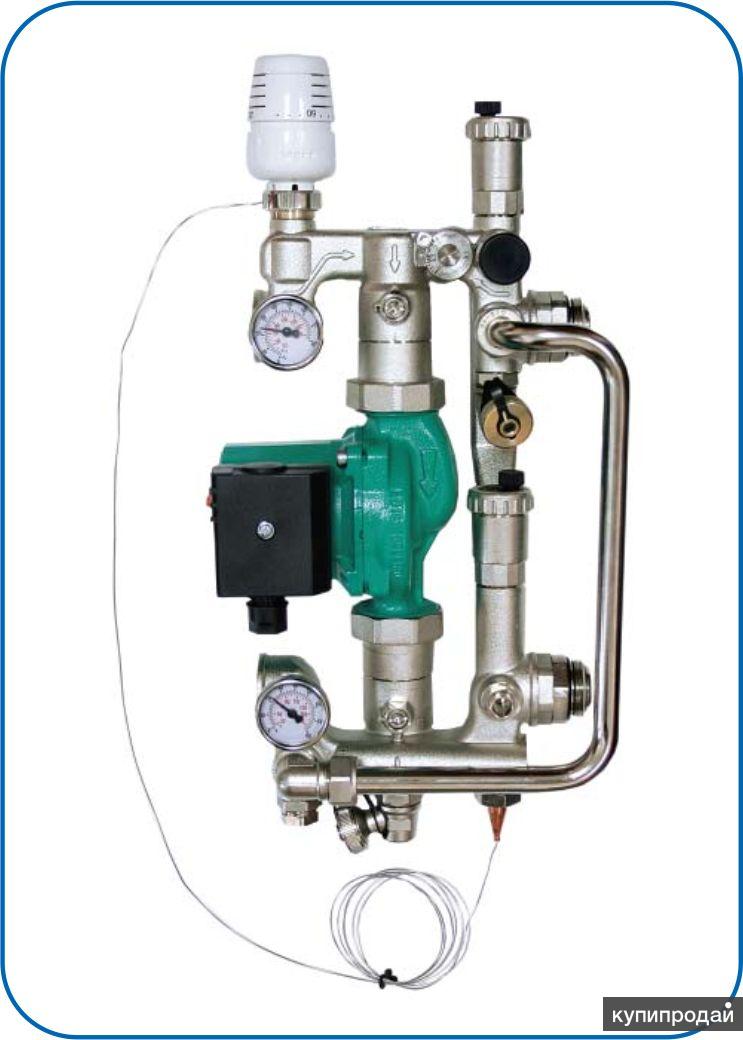

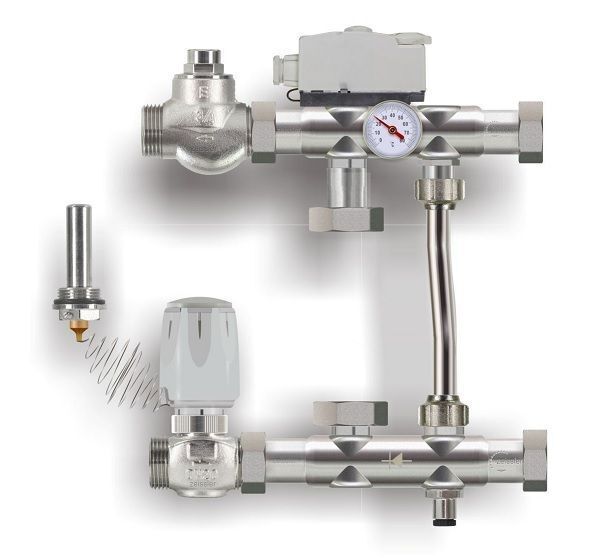

Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI.0.180) предназначен для поддержания заданной температуры теплоносителя во вторичном контуре (за счёт подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола. Помимо основных органов регулирования узел также включает в себя весь необходимый набор сервисных элементов: воздухоотводчик и сливной клапан, которые упрощают обслуживание системы в целом. Термометры позволяют легко следить за работой узла без использования дополнительных приборов и инструментов.

В насосно-смесительном узле VALTEC COMBI для водяных тёплых полов приготовление теплоносителя с температурой от 20 до 60°С происходит за счёт подмеса жидкости из обратной линии. Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой VT.5011 с выносным погружным датчиком, который размещён на выходе смесительного узла. (При использовании контроллера отопления функция управления клапаном передается ему.) Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного. Другие основные элементы узла: байпас с перепускным клапаном; встроенные шаровые краны для отключения циркуляционного насоса; автоматический воздухоотводчик; погружные термометры.

Насосно-смесительный узел VALTEC COMBIMIX рекомендуется укомплектовывать насосами Valtec серии VRS-180 или другим циркуляционными насосами с монтажной длиной 180 мм. Насосно-смесительный узел адаптирован для совместного применения с коллекторными блоками с межосевым расстоянием 200 мм и осевым смещением 32 мм.
Габариты смесительных узлов позволяют располагать их в коллекторных шкафах глубиной 135 мм.

Назначение

Насосно-смесительные узлы Valtec Combimix могут использоваться в низкотемпературных системах встроенного обогрева:

• тёплые полы,
• тёплые стены,
• обогрев открытых площадок,
• почвенный подогрев теплиц и парников и т.п.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	Combimix
Артикул	VT. COMBI.0.180
Тип	насосно-смесительная группа
Назначение	для водяных тёплых полов
Мощность узла с насосом VRS 25/4	до 15 кВт
Мощность узла с насосом VRS 25/6	до 20 кВт
Управление	термостатическая головка
Температура рабочей среды в первичном контуре	до 90°C
Рабочее давление	до 10 бар
Диапазон регулирования во вторичном контуре	от 20°C до 50°C
Диапазон измерения термометра	от 20°C до 80°C
Диаметр подключения к низкотемпературному контуру	G 1″
Пропускная способность kvs	2,75 м3/час
Заводская настройка пропускной способности kvs	2,5 м3/час
Минимальная глубина коллекторного шкафа	135 мм
Межосевое расстояние	200 мм
Монтажная длина циркуляционного насоса	180 мм
Вес	5,68 кг
Страна-родина бренда	Италия
Средний полный срок службы	25 лет
Официальная гарантия производителя	7 лет

Насосно-смесительные узлы для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop.

Схема насосно-смесительного узла для теплого пола

В условиях современного рынка особого внимания заслуживают насосно-смесительные узлы для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» разработан для регулировки температурного режима до 60 градусов по Цельсию, «Овентроп» до – 90. При выборе изделия следует обратить внимание на уровень допустимого давления. В первом случае он составляет 10 бар, во втором – 6.

Краткое сравнение

Oventrop удобен в бане или ванной, он используется для быстрого прогрева помещений. Производители рекомендуют делать укладку труб под большим слоем бетона. VALTEC исключает наличие насоса в комплектации. Oventrop готов предложить водяные теплые стены и прочие интересные решения, используемые вместе с теплыми полами, позволяющие достичь оптимального режима в здании.

Насосно-смесительные узлы для теплого пола VALTEC радуют большим количеством фурнитуры, дополнительной автоматики, что очень удобно для создания системы «умный дом». Для более детального ознакомления ниже рассмотрены краткие характеристики приборов.

VALTEC COMBIMIX: основные характеристики

COMBI – коллекторный блок, оснащенный терморегулирующей головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными клапанами регулировки нагрева жидкости, автоматическими воздухоотводами и дренажем.

Насосно-смесительные узлы для теплого пола VALTEC характеризуются следующими параметрами:

— Сечение коллекторов – 1 дюйм (25, 4 мм).

— Количество патрубков – 12.

— Сечение труб – ¾ дюйма, резьба – внешняя, соединение по стандарту «евроконус».

— Температурный режим воды в системе – до 90 °С, давление – до 10 бар.

— Длина насосной системы – 18 см.

— Пределы температурных настроек – 20-60°С.

— Коэффициент пропускного действия – 2,75 м3/час.

Эксплуатационные характеристики

Насосно-смесительные узлы для теплого пола применяются для создания циркуляционной системы трубок с низким температурным режимом жидкости. Регулировка комфортного микроклимата осуществляется путем контроля поступления жидкости и расхода в обратке, взаимосвязи контуров.

Эксплуатация смесительных узлов осуществляется в системе подогрева полов, стен, открытых площадей, тепличного и парникового грунта. Конструкции применяются совместно с коллекторами при соблюдении межцентрового расстояния в 20 см. Насосно-смесительный узел для теплого пола обладает небольшими размерами, что очень удобно при размещении на небольших участках.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность прохождения жидкости в петлях пола и снизить температурный режим до установленного уровня. Этому способствует смешение её с охлажденной водой, поступающей из петель системы «теплый пол». Система COMBI создана для тепловой нагрузки до 20 КВт.

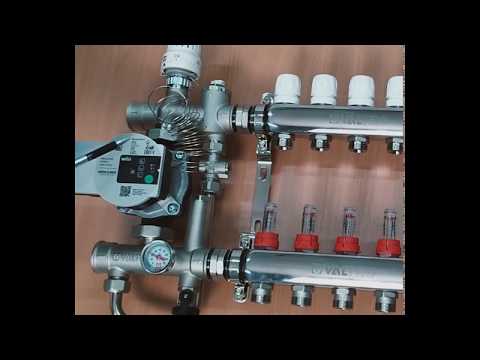

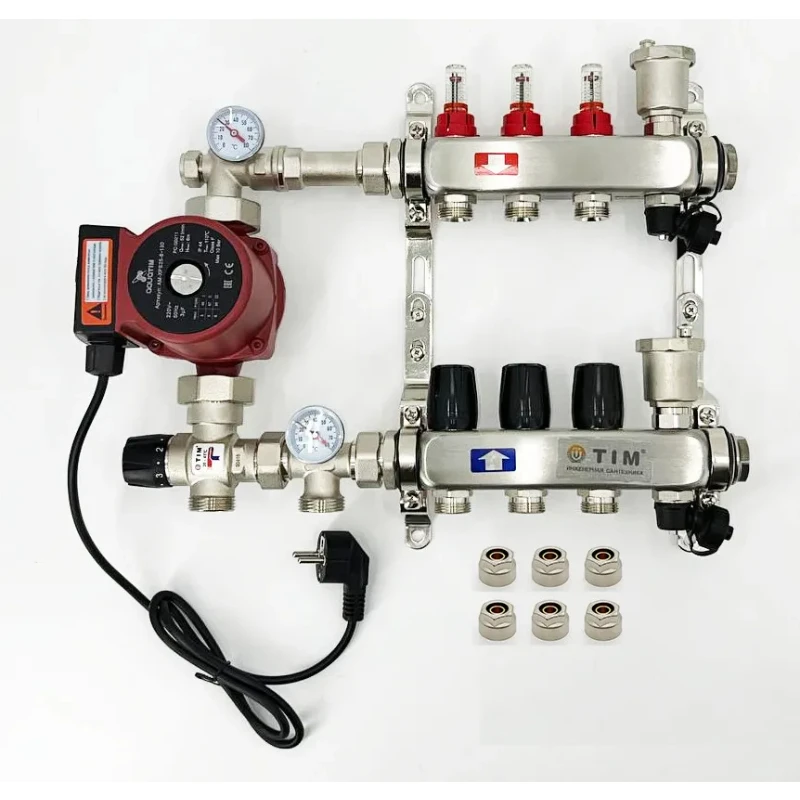

Коллекторный шкаф имеет подключенный к узлу распределитель для подсоединения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещаются балансировочные клапаны с поплавковым расходомером для согласованной работы витков. При отсутствии балансировки между петлями жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость поступает в насосно-смесительный узел для теплого пола VALTEC через клапан термостата. Установка головки температурного датчика позволяет достичь автоматической регулировки клапана (открытия/закрытия). Поддержание заданного нагрева жидкости соответствует установленному уровню подогрева системы «теплый пол» (20-60С°).

На обратке коллектора размещены клапаны регулировки для подключения сервоприводов, позволяющие управлять температурным режимом в комнатах с помощью реле. Регулирование осуществляется вручную посредством колпачков, включенных в комплектацию.

Назначение блока

Насосно-смесительный узел для системы теплых полов предназначен для смешения воды из радиаторной системы с холодной жидкостью, приходящей от контуров системы «теплый пол». Она перемещается с помощью циркуляционного насоса. Из узла жидкость проникает в подающий коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, обогревая здание, и возвращается в коллектор. Из обратки холодная жидкость проходит через узел, цикл повторяется.

Температурный контроль

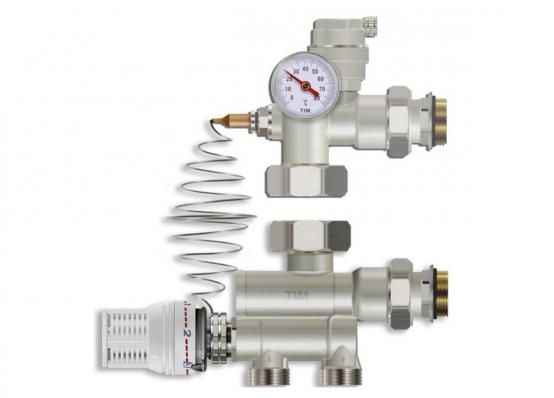

Для регулировки температурного режима на входной части узла размещается контрольный клапан с термоголовкой. Схема насосно-смесительного узла для теплого пола указывает на наличие выносного термодатчика, помещаемого перед коллектором подачи. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров происходит автоматическое закрытие клапана, прекращающего поступление в узел горячего теплоносителя. При остывании воды клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из блока.

Для настройки проектного соотношения между прогретой и холодной жидкостью, поступающей на вход насоса, предусмотрены два ручных балансировочных клапана. Насосно-смесительный узел для теплого пола, своими руками установленный, имеет первый вентиль на обратном коллекторе. Он позволяет настроить объем холодного теплоносителя, поступающего на смесительный узел. Второй клапан установлен на выходе из узла, перед трубкой соединения к обратному контуру радиаторов. Он способствует настройке объема нагретой жидкости, попадающей в узел.

При правильной установке режима клапан термостата принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в узел. Настройка способствует взаимосвязанной работе отопительного контура с прочими системами помещения. При отсутствии балансировки насосно-смесительный узел для теплого пола VALTEC COMBIMIX перекачивает через себя больше жидкости, чем требуется по расчету, забирая её у других систем.

Необходимость термореле

Для автоматической регулировки температурного режима служат комнатные реле, подключенные к коллекторным сервоприводам. При сохранении комфортного микроклимата в комнате обогрев не производится, клапан закрыт на коллекторе. При снижении температурного режима ниже установленного показателя термореле обеспечивает подачу питания на сервопривод, труба открывается. При закрытых петлях, срабатывает перепускной клапан узла, жидкость циркулирует по меньшему кругу за счет байпас, предотвращая перегрузку насоса.

Принцип действия COMBI.S

Для работы с датчиком погодной зависимости VT.K200.M разработан насосно-смесительный узел для теплого пола VALTEC COMBI.S. Вместо термоголовки жидкости клапана реле установлен аналоговый сервопривод, работающий от контроллера по графику. Для внешних температурных режимов предусмотрен соответствующий нагрев теплоносителя. Это влияет на редкую сработку комнатных термореле при открывании окна или дверей. Нагрев пола позволяет поддерживать точный расчетный уровень, исключая колебания вокруг настроенных показателей от максимума (при открытом приводе) до минимума. Комфортность микроклимата имеет более высокий уровень.

На узлах COMBI.S температурный режим теплоносителя определяется контроллером по установленному пользователем графику и данным датчиков для измерения уровня нагрева жидкости и воздуха. Аналогичные устройства включает насосно-смесительный узел для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить прохождение жидкости на обратке. Часть ее поступает из контура подачи. При обратном прохождении поток остывшей жидкости делится на 2 части, подходя к насосной системе и основному узлу. Соотношение протока, направленного к насосу и подаче, настраивается через клапаны. Если расход обратного патрубка не соответствует установленным параметрам (перекрыты коллекторные вентили), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос. Внешний контроль эксплуатации узла осуществляют погодозависимые термореле.

Блоки Oventrop

Система предназначена для размещения низкотемпературных контуров обогрева помещения с принудительной циркуляцией. Главная задача прибора заключается в подмесе жидкости из обратки.

Классификация узлов:

— Перепускная и запорно-присоединительная группа («Мультифлекс» ФЗБ, ВЦЕ и ВЗБ).

— Поворотная серия («Мультиблок» ТФ и ФЗБ).

— Угловой вариант приборов («Мультиблок» Т, «Мультифлекс» Ф ВЦЕ и Ф ЗБУ).

— Проходной тип устройств («Мультиблок» Т).

— Присоединительная группа («Мультифлекс» Ф ЦЕ, ВЦЕ и Ф ЗБУ).

— Насосно-смесительная серия («Регуфлур»).

Характерные особенности узлов

Параметры конструкций:

— подача воды — 3,5 м3/ч;

— мощность — 90 Вт;

— температурный режим в подающем контуре — 50-95 градусов по Цельсию;

— предел рабочего давления — 6 бар;

— настройка температурных режимов — от 20 до 50 градусов по Цельсию;

— напряжение — 230 В/50 Гц.

Блоки используются в напольной системе отопления и в отдельных насосных станциях Oventrop. В первом случае они подсоединяются к металлической гребенке для обогрева пола (например, модель Regufloor H), позволяя комбинировать радиаторный и панельный обогревы.

Для децентрализованной нормализации температурного режима в подающем контуре применяется узел Regufloor H. Его работа обеспечивает автоматический режим в зданиях площадью до 200 м2 и расходом тепловой энергии около 75 Вт/м2.

Конструктивные особенности

Комплектация включает основные элементы:

— Трехходовые вентили, оснащенные соединительной резьбой М 30х1,5 мм сечением 2 см.

— Термореле с накладными датчиками и теплопроводным цоколем.

— Энергосберегающий циркуляционный насос со встроенным электрическим регулятором мощности.

— Терморегулятор с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой регулировки используется коллекторная группа Oventrop серии Regufloor HW. Блок поставляется в готовом виде для быстрого подключения. Он позволяет присоединить от 2 до 12 контуров и используется при подключении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделить системы напольного обогрева и радиаторных труб посредством теплообменника. Регулирующий вентиль размещается на входе первичного контура. Температурные параметры устанавливаются с использованием погружных датчиков во вторичном контуре

Обо всех насосно-смесительнх блоках отзывы потребителей положительные — обе фирмы проверены и удовлетворяют основным требованиям быстрого монтажа и надежности работы.

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного узла для теплого пола

На современном рынке особое внимание следует уделить насосно-смесительным узлам для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» рассчитан на регулировку температурного режима до 60 градусов Цельсия, «Овентроп» до -90. При выборе изделия следует обратить внимание на уровень допустимого давления. В первом случае это 10 бар, во втором — 6,9.0003

Краткое сравнение

Oventrop удобен в бане или бане, используется для быстрого прогрева помещений. Производители рекомендуют производить укладку труб под большой слой бетона. VALTEC исключает наличие насоса в упаковке. Oventrop готов предложить водяные теплые стены и другие интересные решения, используемые вместе с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительно-смесительные узлы для теплого пола VALTEC радуют большим количеством насадок, дополнительной автоматикой, что очень удобно для создания системы «умный дом». Для более подробного ознакомления ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI — коллекторный агрегат, оснащенный термостатической головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными вентилями для регулировки нагрева жидкости, автоматическими воздухоотводчиками и дренажем.

Смесительно-смесительные узлы для теплого пола VALTEC характеризуются следующими параметрами:

— Сечение коллекторов — 1 дюйм (25,4 мм).

— Количество форсунок — 12.

— Сечение труб ¾ дюйма, резьба наружная, соединение по стандарту Евроконус.

— Температурный режим воды в системе — до 90°С, давление — до 10 бар.

— Длина насосной системы 18 см.

— Пределы установки температуры — 20-60°С.

— Коэффициент пропускной способности — 2,75 м3/час.

Эксплуатационные характеристики

Агрегаты насосно-смесительные для теплого пола предназначены для создания системы циркуляции труб с низким температурным режимом жидкости. Регулировка комфортного микроклимата осуществляется путем управления подачей жидкости и подачей в обратку, соотношением контуров.

Эксплуатация смесительных узлов осуществляется в системе обогрева полов, стен, открытых площадок, теплиц и тепличного грунта. Конструкции используют совместно с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный узел для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Установка позволяет увеличить интенсивность прохождения жидкости в петлях пола и снизить температурный режим до установленного уровня. Этому способствует смешивание ее с охлажденной водой, поступающей из петель системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

Сборный шкаф имеет распределитель, подключенный к узлу подключения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым счетчиком для согласованной работы витков. При отсутствии балансировки между петлями жидкость будет проходить по короткому пути, игнорируя длинные повороты.

Нагретая жидкость поступает в насосно-смесительный узел теплого пола VALTEC через вентиль термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие/закрытие). Поддержание заданного нагрева жидкости соответствует установленному уровню нагрева системы «теплый пол» (20-60°).

На обратке коллектора расположены регулировочные вентили для подключения сервоприводов, которые позволяют управлять температурным режимом в помещениях с помощью реле. Регулировка осуществляется вручную колпачками, входящими в комплект.

Назначение блока

Насосно-смесительный узел системы теплых полов предназначен для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса. Из агрегата жидкость проникает в подающий коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор. Из обратки холодная жидкость проходит через узел, цикл повторяется.

Температурный контроль

Для контроля температурного режима на входной части агрегата размещен регулирующий клапан с термоголовкой. Схема насосно-смесительного узла для теплого пола указывает на наличие выносного датчика температуры, размещенного перед подающим коллектором. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается в узел горячего теплоносителя. Когда вода остывает, клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из установки.

Для регулировки расчетного соотношения между нагретой и холодной жидкостью, поступающей на вход насоса, предусмотрены два ручных балансировочных клапана. Насосно-смесительный узел для теплого пола, своими руками установленный, имеет первый вентиль на коллекторе обратки. Он позволяет регулировать объем теплоносителя, поступающего в смесительный узел. Второй вентиль устанавливается на выходе из агрегата, перед патрубком подключения к обратному контуру радиаторов. Он помогает регулировать объем нагретой жидкости, поступающей в агрегат.

Если режим установлен правильно, клапан термостата занимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в агрегат. Настройка облегчает взаимосвязанную работу отопительного контура с другими комнатными системами. При отсутствии балансировки насосно-смесительного узла для теплого пола ВАЛТЕК КОМБИМИКС прокачивает через себя больше жидкости, чем требуется по расчету, забирая ее из других систем.

Необходимость термостата

Для автоматического регулирования температуры комнатные реле подключаются к сервоприводам коллектора. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрыт. Если температура ниже установленной, термостат подает питание на сервопривод, и труба открывается. При закрытых петлях срабатывает байпасный клапан агрегата, жидкость циркулирует через байпас меньшего диаметра, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с датчиком погоды VT.K200.M разработан насосно-смесительный узел для теплого пола VALTEC COMBI.S. Вместо термоголовки клапанной жидкости установлен аналоговый сервопривод, работающий от контроллера по расписанию. Для внешних температурных условий предусмотрен соответствующий подогрев теплоносителя. Это влияет на редкое срабатывание комнатного термостата при открытии окна или двери. Подогрев пола позволяет поддерживать точный расчетный уровень, исключая колебания вокруг заданных значений от максимального (при открытом приводе) до минимального. Комфортность микроклимата имеет более высокий уровень.

В узлах COMBI.S температурный режим теплоносителя определяется контроллером по заданному пользователем графику и данным датчиков измерения уровня нагрева жидкости и воздуха. К аналогичному устройству относится насосно-смесительный узел для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить прохождение жидкости на обратку. Часть его поступает из контура подачи. Обратным проходом поток охлаждаемой жидкости разделяется на 2 части, подходя к насосной системе и основному блоку. Соотношение подачи на насос и подачи регулируется клапанами. Если скорость обратного потока не соответствует заданным параметрам (клапаны коллектора закрыты), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос. Внешний контроль за работой агрегата осуществляется погодозависимыми термостатами.

Блоки Oventrop

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией. Основной задачей устройства является добавление жидкости из обратки.

Классификация узлов:

— Переливно-запорная группа («Мультиплекс» ФЗБ, ВКЭ и ВЗБ).

— Серия Turntable («Мультиблок» ТФ и ФЗБ).

— Угловое исполнение аппаратов («Мультиблок» Т, «Мультифлекс» Ф ВКЭ и Ф ЗБУ).

— Проходной тип устройств («Мультиблок» Т).

— Группа соединительная («Мультифлекс» ФЗ СЕ, ВСЕ и Ф ЗБУ).

— Насосно-смесительная серия (Regulflower).

Характеристика узлов

Строительные параметры:

— водоснабжение — 3,5 м3/ч;

— Мощность — 90 Вт;

— температурный режим в питающем контуре 50-95 градусов Цельсия;

— предел рабочего давления — 6 бар;

— регулировка температурных режимов — от 20 до 50 градусов Цельсия;

— напряжение — 230 В/50 Гц.

Агрегаты используются в системе теплого пола и в отдельных насосных станциях Oventrop. В первом случае они подключаются к металлической гребенке для теплого пола (например, модель Regufloor H), что позволяет совмещать радиаторное и панельное отопление.

Для децентрализованной нормализации температурного режима в подающем контуре используется установка Regufloor H. Его работа обеспечивает автоматическую работу в зданиях площадью до 200 м2 и потребление тепловой энергии около 75 Вт/м2.

Особенности конструкции

В комплект входят основные элементы:

— Клапаны трехходовые, снабженные соединительной резьбой М 30х1,5 мм сечением 2 см.

— Термостат с накладными датчиками и теплопроводящим цоколем.

— Энергосберегающий циркуляционный насос со встроенным регулятором мощности.

— Термостат с максимальным ограничением для поддержания оптимального микроклимата. №

Для создания погодозависимого регулирования используется серия Oventrop серии Regufloor HW. Устройство поставляется готовым к быстрому подключению. Он позволяет подключать от 2 до 12 контуров и используется при подключении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделить системы напольного отопления и трубы радиаторов с помощью теплообменника. Регулирующий клапан расположен на входе первого контура. Параметры температуры задаются с помощью погружных датчиков во вторичном контуре

Все насосно-смесительные блоки имеют положительные отзывы потребителей — обе фирмы прошли испытания и соответствуют основным требованиям по быстроте монтажа и надежной работе.

Смесительный узел своими руками. Насосно-смесительный узел: принцип работы

Так называемые теплые полы отлично зарекомендовали себя как система для обогрева частных домов. Часто можно встретить жилища, в которых таким образом отапливаются лишь несколько комнат. Но все большую популярность набирает тенденция отапливать весь дом теплыми полами. Также можно встретить комбинированные варианты отопления – теплые полы и обычные радиаторы.

Система отопления, питающая теплые полы, обычно имеет температуру около восьмидесяти градусов Цельсия. Для теплых полов такая температура неприемлема, так как может привести к порче напольного покрытия и предметов интерьера, а людям в таком помещении будет некомфортно. Для таких систем выбирают температуру не более 40 градусов. Поэтому они также предусматривают смесительный узел Valtec. Ниже мы рассмотрим все подробности о нем.

Нужно ли устанавливать такой узел?

Посмотрим, как устроена средняя система отопления. Итак, он состоит из следующих элементов:

• Отопительный котел.
• Теплоноситель.
• Высокотемпературный контур.
• Необходимое количество контуров для теплых полов.

Как было отмечено выше, котел прогревает теплоноситель до 80-90°С, а температура самого пола не должна превышать тридцатиградусного значения. Учитывая высоту стяжки и тот факт, что пол обеспечен напольным покрытием, получается, что температура теплоносителя, циркулирующего по трубам, может быть до 55 градусов.

Соответственно этого можно добиться подключением контура теплого пола к внешнему контуру через насосно-смесительный узел (Valtec в том числе). Следует добавить, что они не допускаются в системе теплых полов, когда установка не нагревает жидкость слишком сильно, а также если система отопления строится без использования контуров с высокой температурой.

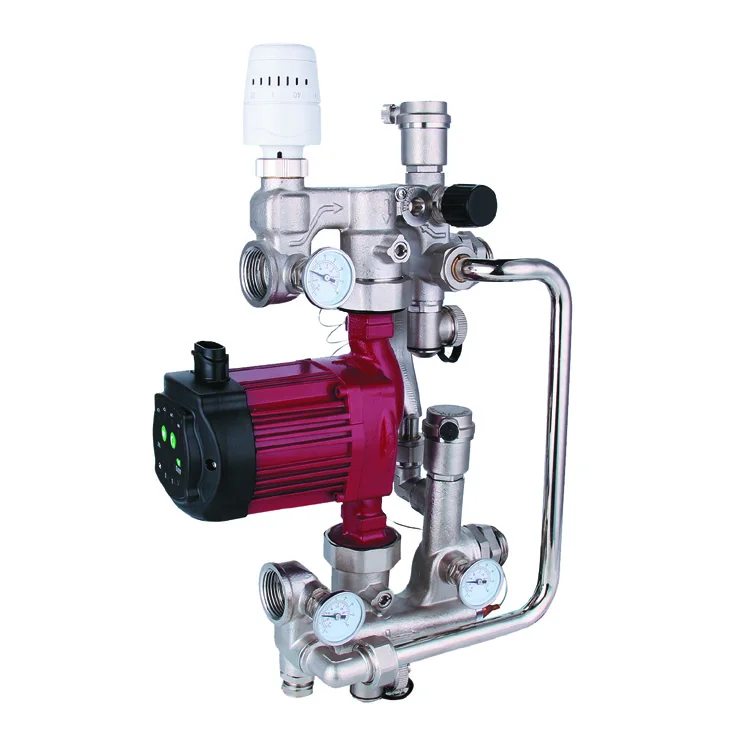

Как работает насосно-смесительный узел для теплых полов

Разберем принцип работы этого элемента, предназначенного для систем теплых полов. Опустим процесс нагрева теплоносителя котлом и перейдем непосредственно к интересующему нас этапу. Нагретая жидкость отбирается к коллектору теплых полов и благодаря наличию специального предохранительного клапана останавливается при слишком высокой температуре. Образуется давление, что приводит к открытию заслонки, позволяющей поступать охлажденной жидкости из обратного контура (имеется в виду охлажденная жидкость, прошедшая весь контур). Клапан закрывается в тот момент, когда температура воды в резервуаре становится благоприятной для системы.

Подробнее рассмотрим коллектор, который обеспечивает оптимальную температуру в теплых полах и поддерживает необходимое давление для циркуляции теплоносителя. Его основными частями являются:

• Предохранительный клапан, о котором говорилось выше. Предназначен для перемешивания в случае, когда вода в коллекторе недопустимо горячая.
• Циркуляционный насос, поддерживающий давление воды, создавая условия для равномерного прогрева пола.

Также коллекторный узел может иметь и другие вспомогательные узлы, такие как байпас (устройство, предназначенное для защиты от перегрузок), различные клапаны и отводы воздуха.

Совершенно точно, что смесительный узел устанавливается до контура теплых полов, но не с местом установки все так однозначно. Он может располагаться в котельной или непосредственно в отапливаемом помещении. Смесительные узлы отличаются клапанами, которые в них используются. Наиболее распространены двухходовые и трехходовые.

Двухходовой клапан

Такие клапаны называются питателями. В конструкцию этого элемента входит датчик жидкости, проверяющий подаваемый теплоноситель. При необходимости прекращает подачу горячего носителя от агрегата.

В результате в смесь постоянно подается вода из обратного контура. Когда эта жидкость достаточно остынет, через клапан добавляется порция горячего хладагента. На основании такой информации можно предположить, что система с такими клапанами никогда не перегреется, а теплый пол прослужит долго. Несомненным плюсом также является плавная регулировка, так как клапан имеет небольшую пропускную способность.

Многие специалисты выбирают двухходовые клапаны при установке смесительного узла. Однако следует отметить, что для их применения необходимо выполнение одного условия – площадь отапливаемого помещения не должна быть более 200 кв. м.

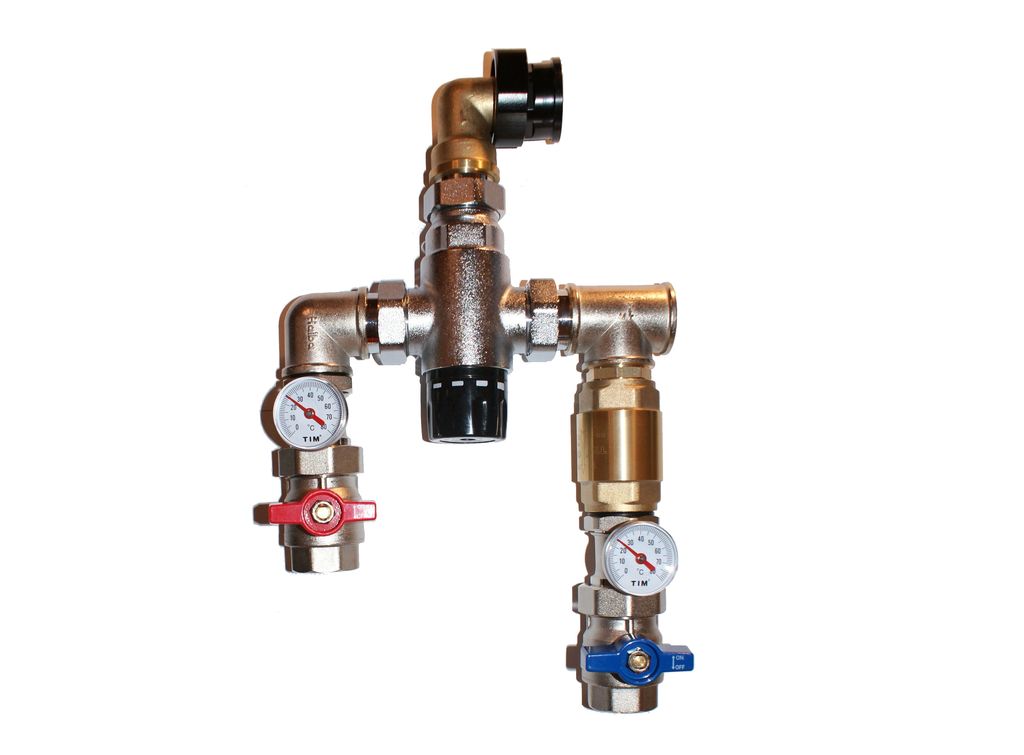

Клапан трехходовой

Этот тип элемента отличается тем, что в одном и в другом одновременно находится и перепускной клапан, и перепускной. Внутри трехходовых клапанов происходит смешение горячего теплоносителя и жидкости из обратки. Также между подачей и обраткой стоит заслонка. Его положение, соответственно, регулирует подачу теплоносителя.

Этот вид подключения является универсальным, он применим для больших систем (схема смесительного узла с большим количеством контуров). Однако не без недостатков. Бывают случаи, когда термостат дает сигнал клапану на полное открытие, и, соответственно, в коллектор подается вода температурой до 90 градусов. Как было отмечено выше, такая температура вместе с резкими скачками может привести к поломке, а именно к тому, что трубы лопнут.

Еще одним недостатком является большая пропускная способность. Этот факт может привести к резкому изменению температуры даже при незначительном смещении клапана.

Датчики температуры наружного воздуха

Такие устройства необходимы в системе для автоматической регулировки теплоносителя в зависимости от погодных условий. Например, когда на улице холодно, подается сигнал на повышение температуры теплоносителя, а в случае потепления датчик информирует систему о том, что температуру пола можно снизить.

Конструкция клапана предусматривает поворот на 90 градусов. Специальный контроллер делит эти 90 градусов на 20 секций и следит за погодными условиями за окном. Если температура носителя не соответствует погодным условиям, клапан поворачивается на необходимое количество делений. Естественно, эти манипуляции можно проделать и самостоятельно, но это очень неудобно.

Схема смесительного узла

Рассмотрим наиболее популярные схемы узловых узлов. Следует сказать, что есть необходимость в термостатах, датчиках протока и вентилях на каждый из коллекторов.

Насосно-смесительный узел Valtek рассчитан на один контур. Средняя площадь помещения составляет 20 квадратных метров. м.

Обозначения на схеме

1. Смесительный клапан.
2. Ниппель от 1 до 3 четвертей.
3. Циркуляционный насос.
4. Ниппель 1-1/2 дюйма.
5. Шаровой кран ½ дюйма (в/в).
6. Соединитель 16-1/2 дюйма.
7. Футорка на 3/4 дюйма-1/2 дюйма.
8. Полудюймовый ствол.
9. Полудюймовый тройник.
10. Шаровой кран 1/2 дюйма (выход/выход).

Смесительный узел Valtek с одним контуром и автоматической регулировкой

Обозначение:

1. Смесительный клапан.

2, 16. Futura 1-1/2 дюйма.

3, 8. Метчик ½ дюйма.

4,7,11,21. Коннектор 16-1/2 дюйма (папа).

5,6,12,22. Металлопластиковая труба.

9. Ниппель 1-1/2 дюйма.

10. Тройник ½ дюйма.

13. Термоголовка с выносным датчиком.

14. Ниппель 1 дюйм.

15. Гайки гайки насоса 1 дюйм.

17. Колено ½ дюйма.

18. Насос циркуляционный.

19. Удлинитель ½», 100 мм.

20. Датчик термонапорный.

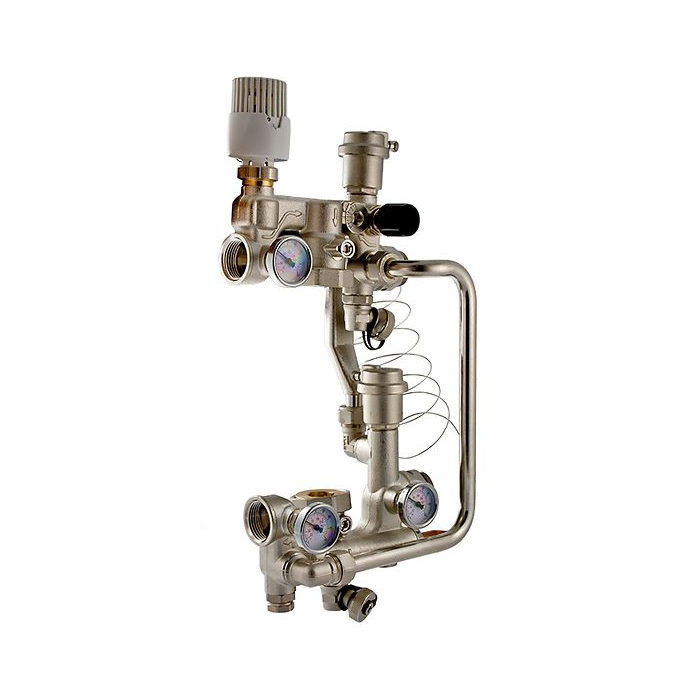

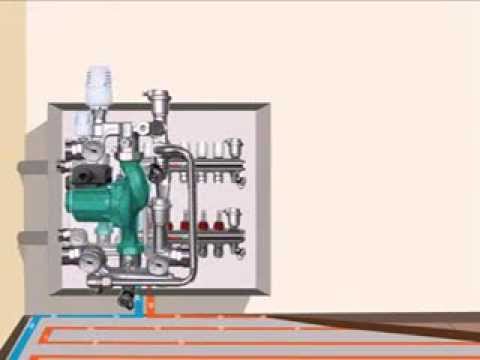

Смесительный узел «Валтек» с авторегулировкой, обеспечивающий от двух до четырех контуров теплых полов. Площадь обогрева — от от двадцати до шестидесяти кв.м.

Спецификация

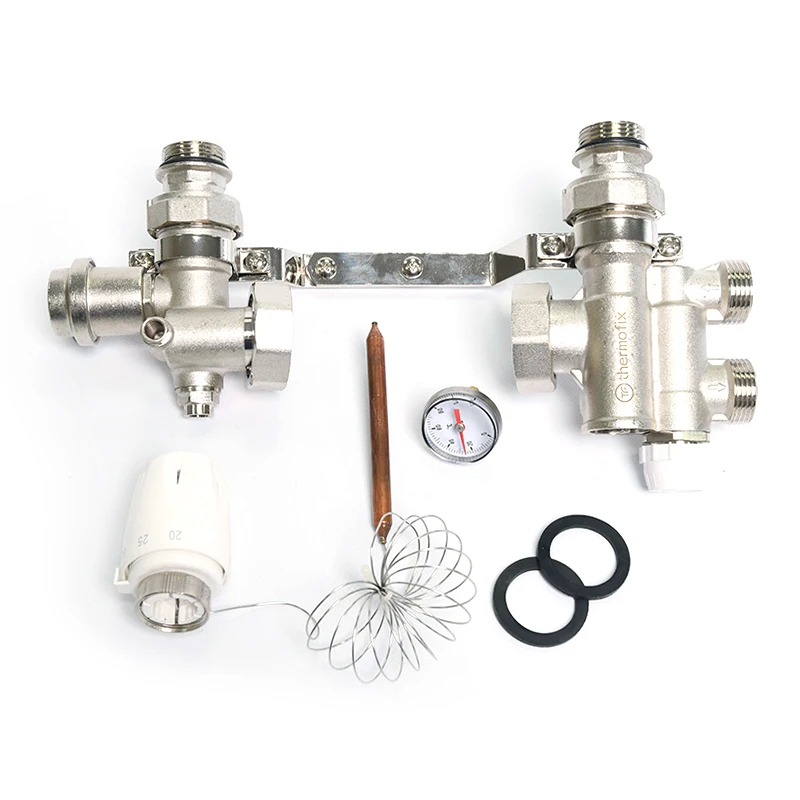

1. Дистанционный датчик на термоголовке.

2. Смесительный клапан.

3. Метчик 3/4 дюйма.

4. Фьючерсы на 1-3/4.

5. Тройник 1 дюйм.

6. Ниппель 1 дюйм.

7. Насос циркуляционный.

8. Краник на коллекторе 1-1/2 дюйма.

9. Заглушка снаружи. резьба 1 дюйм.

10. Коллектор в сборе с кранами 1-1/2 дюйма.

11. Соединитель для соединения трубы и коллектора 16-1/2 дюйма.

12. Труба металлопластиковая.

13. Гайки гайки насоса.

14. Датчик термоголовки.

Рассмотрим некоторые элементы, которыми можно дополнить схему:

• Клапан балансировочный вторичного контура, Позволяет регулировать подачу горячей и холодной воды из обратного контура. Клапан вращается шестигранником. Для того, чтобы надежно зафиксировать его и предотвратить смещение, он устанавливается с прижимным винтом. Следует отметить, что в большинстве случаев он имеет шкалу измерения расхода.
• Запорный вентиль контура радиатора, выполняющий балансировочные функции. Необходим для соединения узла узла с другими частями системы отопления. Чтобы его повернуть, вам также понадобится шестигранник.
• Перепускной клапан. Своеобразный предохранитель, защищающий циркуляционный насос при отсутствии прохождения через него воды. Его срабатывание происходит после снижения давления в системе до определенного значения.

Рассмотрим, как схема подключения смесительных узлов

Следует отметить, что схемы систем отопления различаются по принципу, бывают однотрубными и двухтрубными. Предположим, имеется однотрубная система, и в этом случае байпасное устройство должно быть постоянно открыто. Необходимо следить за тем, чтобы некоторое количество горячего теплоносителя имело возможность подойти к радиаторам. При наличии двухтрубной системы байпасное устройство будет постоянно закрыто, так как в его работе нет необходимости.

Небольшое замечание: Коллекторная группа не обязательно должна располагаться до контура с радиаторами. Ведь если учесть, что отапливаемый дом небольших габаритов, температура теплоносителя не успеет упасть во время движения по трубам. Поэтому коллекторный узел можно установить и в противоположном направлении от контура радиатора.

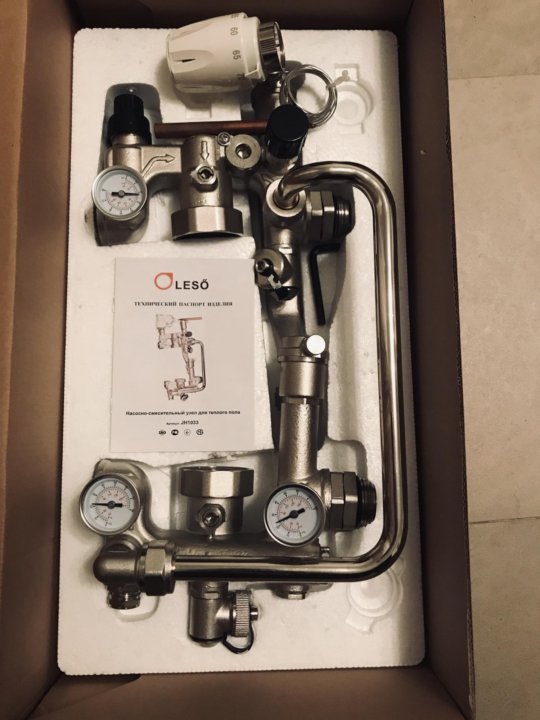

Готовый узел Стоимость

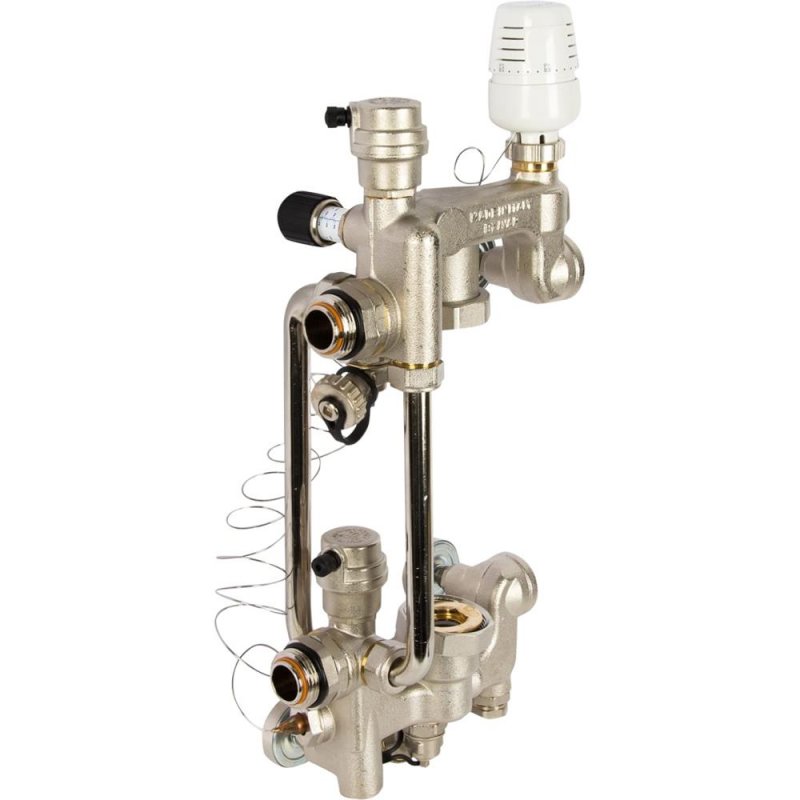

Естественно, можно не мучиться, собирая смесительный узел своими руками, а приобрести готовое изделие. Ведь такая задача потребует тщательной проработки различных схем работы. Готовые узлы легко найти в строительных магазинах, например смесительный узел Combimix от Valtec. Однако надо быть готовым к тому, что ценник вряд ли обрадует покупателя. Хотя такая цена оправдана: покупка готового узла поможет избавить потребителя от ошибок в расчетах, сборке и установке.

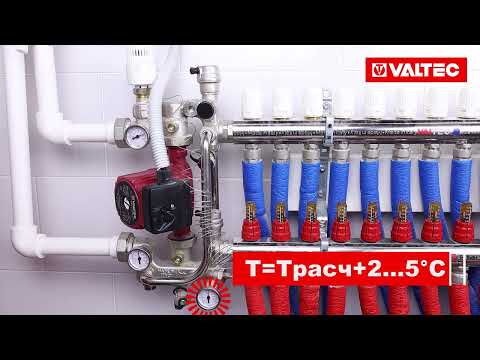

Несколько слов о самом популярном в России производителе смесительных узлов — итальянской компании Valtec. Комплект, состоящий из смесительного узла и насоса, будет стоить около пятнадцати тысяч рублей. Примерно в те же деньги будет стоить американский аналог от производителя Watts Isotherm. Те, кто не боится трудностей и у кого есть свободное время, могут попробовать собрать смесительный узел своими руками из разных деталей.

Заключение

После того, как весь комплекс монтажных работ будет выполнен, необходимо соединить узел примеси с контурами. Отличными помощниками в этом деле станут специальные фитинги и переходники.
