Повысительная насосная станция: принцип работы, описание

При подаче воды часто случаются скачки давления. Поток жидкости может оказаться значительно слабее прописанного в документах. Чтобы предупредить подобные проблемы, необходимо приобрести повысительную станцию.

Такие устройства могут быть разного типа действия: работающие автоматически, на насосах, имеющие датчики контроля уровня воды либо с наличием аккумулятора.

Особенности

Гидроаккумулятор в системе чаще всего используют на бытовых приборах. Под прибором понимают накопительный бачок емкостью до 30 литров. Если показатель давления в системе опускается, то и бачок полностью наполняется жидкостью.

Насосные установки необходимы, для того чтобы поддерживать оптимальное давление. Система одновременно может работать как в автоматическом, так и механическом режимах. Проводить монтаж оборудования можно как вручную, так и с помощью подготовленных для этого людей. На промышленных станциях подобным делом занимаются кампании-поставщики.

Насосное оборудование работает по принципу забора воды из водопроводной системы, генерирующей низкое давление. Насос способствует тому, что жидкость поступает из зон с низким давлением в места с повышенным его показателем.

Варианты

Любые насосные обвязки исполняются в трех разных вариантах:

  • изготовленные из черной стали;
  • сделанные из нержавеющего материала;
  • изготовленные из оцинкованной стали.

Иногда используются целые комплексы, составленные из блочного-контейнера. Например, повысительная насосная станция водоснабжения для многоквартирного дома в последнее время используется все чаще.

Подобные системы всегда предварительно утепляются с помощью наружных источников тепла. К ним относят вентиляционные приспособления, отопительные приборы и оборудование, нужное для организованной ликвидации пожара.

В комплект насосного оборудования входят насосы, трубопроводные магистрали, а также устройства, работающие автоматически. Блочно-модульные системы применяются в устройствах подачи воды для ликвидации последствий пожаров, а также под канализационные нужды. В промышленности подобные автоматические насосные станции необходимы для ликвидации лишней влаги.

Достоинства

Все повысительные насосные станции имеют свои преимущества работы. Одним из таких достоинств можно назвать то, что они работают в автоматическом режиме. Организация монтажных работ требует специального знания, повысительные станции легко обслуживаются.

Устройства работают на удобного для пользователя приводе. К любой станции в комплекте идет специальное оборудование, пригодное даже в чрезвычайных ситуациях

Нюансы установки

Чтобы выбрать правильные системы, нужно выяснить, на сколько времени хватит производительной мощности. В идеале она должна равняться объему израсходованной воды на рабочих точках.

Чтобы правильно провести установку, нужно:

  1. Точно определить характеристики поднятия воды по вертикали. Учет этого показателя ведется от уровня жидкости в скважине до самой точки водозабора.
  2. Всегда необходимо помнить, что давление жидкости в системе не должно быть ниже двух атмосфер. Если оно не превышает показателя, то оборудование будет работать слаженно.

Если под рукой нет паспорта, в котором указываются характеристики оборудования, то нужно обратиться к специалистам для их подсчета. Профессионалы проводят расчеты:

  • размерности рабочих скважин;
  • размерности длины патрубка, забирающего воду;
  • схемы организации точек водозабора.

Если правильно провести расчеты этих данных, то можно будет узнать показатели производительности системы, коэффициент потребления воды, а также подобрать идеальную насосную систему.

Принцип работы повысительной насосной станции

У каждой системы имеются свои особенности работы. Насосная станция «Вихрь» и многие другие работают по принципу, описанному ниже.

На этапе проведения монтажных работ насосное оборудование подключается к общей насосной системе. Магистраль всасывающего типа, на конце которой устроен водозабор, опускают в специально оборудованный колодец.

Работа двигателя осуществляется посредством управляющего механизма, который складывается из реле или датчика подачи автоматического давления. Подобные устройства всегда работают по-разному. Реле давления проводит запуск насосного оборудования, когда давление падает.

Автоматика осуществляет контроль подачи давления. В системе имеется специальный бак-аккумулятор, представляющий из себя резиновую камеру. В этом устройстве поддерживается определенный показатель давления воздуха.

Специфика работы в том, что емкость из резины полностью заполняется водой, до тех пор пока давление внутри этой емкости не уравновесится давлением закаченного в бак воздуха.

Воздушный бак может выполнять несколько функций:

  1. Поддерживать определенное время требуемый водяной напор. Это давление держится без участия насоса. Из-за этого значительно уменьшается количество совершаемых движений.
  2. Амортизировать участвующие в работе насосные установки. Они будут препятствовать разрушению элементов трубопроводной сети.

Правильный выбор

Любая станция выбирается по следующим принципам:

  1. Максимальному показателю глубины всасывания. Этот параметр рассчитывает расстояние от оси насоса до располагаемой ниже его поверхности воды.
  2. Нагнетаемому давлению. Под этим показателем понимается максимальное давление, развиваемое насосной установкой.
  3. Производительности. В данном случае подразумевают количество жидкости, перекачиваемое за одну единицу времени. Производительность рассчитывается, когда вода в насосе неподвижна, а сам прибор не подключен к сети.

Сегодня различают следующие типы насосного оборудования:

  1. Самовсасывающий насос. Глубина всасывания доходит до 9 метров. Подобная система слаженно работает даже тогда, когда насос не до краев переполняется водой.
  2. Многоступенчатые насосы. У этих приспособлений более высокие показатели производительности. Шумят они негромко, но стоят дорого.
  3. Насосы вихревого типа. Этот прибор способен обеспечить большой напор. Но для него характерны меньшие показатели всасывания и производительности.

Чтобы сделать правильный выбор, необходимо заранее определять величину напора, который станция должна развивать. Также важно знать характеристики производительности системы.

Многочисленные положительные отзывы подтверждают, что оборудовать насосные станции у себя дома или на даче – это отличное решение. Особенно актуально использовать их, когда речь идет о дачном сезоне обильных поливов.

Заключение

Правильный выбор насосной станции сегодня – быстрое решение завтрашних проблем. Но если возникают сомнения при приобретении подобного оборудования, рекомендуется предварительно проконсультироваться со специалистом, чтобы избежать ремонта либо полной замены повысительной насосной станции.

fb.ru

Повысительная насосная станция водоснабжения — Мир водоснабжения и канализации

Рассмотрим алгоритм проектирования водопроводной насосной станции (ВНС), которую необходимо запроектировать внутри проектируемого или существующего здания.

В начале проектирования возникает множество вопросов: С чего начать? Какие исходные данные запрашивать у заказчика? С кем согласовывать проект? Разберемся по порядку.

Весь процесс проектирования данного проекта разобьем на этапы:

1.Сбор исходных данных:

1.1.Техническое задание на проектирование.

Задание готовится и подписывается заказчиком или может быть подготовлено проектировщиком ВК и согласовано и подписано заказчиком. В нем указываются основные требования к проекту (категория надежности, материал трубопроводов и оборудования, фирмы производители оборудования, особые требования, установка дополнительных водомерных узлов, водоподготовка и т.д.)

1.2.Техническое условие на подключение к сетям водоснабжения и водоотведения,

выданное местным водоканалом или заказчиком (если сети на подключения находятся на обслуживании у заказчика).

1.3.Задание от ВК

В задании должны быть следующие исходные данные: гарантируемое давление на вводе в ВНС, требуемое давление на выходе из ВНС, расчетные расходы, категория надежности, требование к качеству воды из ВНС.

Примечание: Это задание необходимо, если наружный и внутренний водопровод выполняют другие проектировщики. Если данные разделы и ВНС выполняет один специалист, то данного задания не требуется.

1.4.Генплан с вертикальной планировкой;

1.5.Поэтажный план здания с экспликацией помещений

1.6.Качество воды

Если вода из скважины, то необходим анализ воды. Если вода из центрального водопровода, то обычно она соответствует СанПиН 2.1.4.1074-01 «Питьевая вода», и это прописано в ТУ.

Примечание: При проектировании далеко не все исходные данные можно собрать. Очень часто бывает, что многое ВК-нику проходится самому собирать и обговаривать все устно.

2.Определение действующей актуальной нормативной базы для данного объекта проектирования:

Федеральный закон, СП, СНиП, ГОСТ, СанПин и т.д.

Примечание: При проектировании насосных станций водоснабжения необходимо учитывать основные требования к насосным станциям водоснабжения.

После сбора исходных данных и определения нормативной базы можно приступить к основным этапам проектирования:

3. Выбор помещения для ВНС.

Необходимо выбрать подходящее помещение для насосной станции и согласовать его со смежниками (в первую очередь со специалистами раздела АР, затем с другими заинтересованными смежными специалистами ВК, ОВ, ЭОМ, СС, ПБ, ТХ и т.д.).

4.Выполнить принципиальную схему ВНС

5.Определить диаметра всасывающих и напорных трубопроводов для ВНС

6.Подобрать дополнительное оборудование:

водомерный узел, оборудование водоподготовки, оборудование обеззараживание воды, грузоподъемное оборудование.

7. Определяем требуемый напор насоса.

8.Подобрать марку насосов;

таль, кран-балка.

10.Выполнить план ВНС с расстановкой и обвязкой оборудования.

11.Выполнить разрезы по ВНС.

Задание выдается в процессе проектирования следующим смежникам:

  • для ОВ: вентиляция и отопление для помещения ВНС.
  • для ВК: отвод аварийных и дренажных вод.
  • для ЭОМ: выдаются планы с указанием оборудования ВНС, к которому необходимо подвести электричество. На планах или в отдельной таблице необходимо указать категорию надежности электропитания, напряжение, потребляемую мощность, приложить паспорта с электрическими схемами на оборудование ВНС.
  • для АР и КР: требование к внутренней отделке, указать расположение приямков с размерами, уклон пола, задание на крановый рельс, отверстия, гильзы, крепления, фундаменты и т.д.. В задании должны быть указаны все размеры, привязки и отметки, для фундаментов дополнительно указывается нагрузка от оборудования.
  • для АТХ: выдаем задание на автоматизацию технологических процессов или передачу аварийных сигналов
  • для НВК: расположение напорных трубопроводов водоснабжения из ВНС, их диаметр, материал, привязка в плане.

14.Пишем пояснительную записку (для стадии П) или лист «Общие данные» (для стадии Р).

15.Составляем спецификацию.

16.Оформляем и печатаем проект.

17.Проходим экспертизу (если требуется для стадии П).

Вносим изменения на основания требований экспертизы.

При положительном заключении экспертизы, выдаем заказчику готовый проект, либо выполняем стадию Р.

mir-vik.ru

Насосная станция пожаротушения (пожарная, повысительная)

Содержание

Насосная станция пожаротушения – это комплекс оборудования, обеспечивающий перекачку воды или пенного вещества во время тушения пожара.

Установка системы пожаротушения обязательна на промышленных и гражданских объектах, в зданиях, где находится большое количество людей, складских помещениях и комплексах, поэтому ее планируют на этапе проектирования.

Классификация систем противопожарной безопасности

Пожарные насосные станции, принципиально отличающиеся друг от друга, бывают двух видов – стационарные и мобильные.

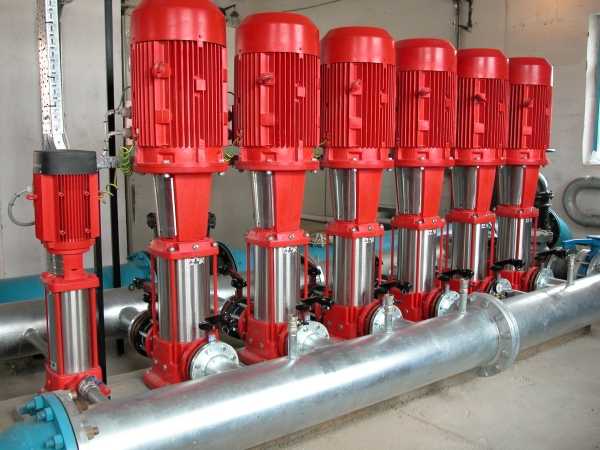

Блочно-модульная установка насосов пожаротушения

Стационарные системы делятся на группы по способу забора воды:

  • из специальных подземных резервуаров и скважин;
  • из естественных водоемов;
  • из центральной городской магистрали или отдельного водопровода.

В первом и втором варианте пожарная насосная станция включает в себя такие системы забора воды, запуск которых осуществляется одновременно с нагнетающими насосами. В качестве подающих насосов в таких установках используются погружные насосы для пожаротушения, однако ввиду их низкой эффективности, короткого срока службы и трудностях при монтаже, все чаще прибегают к применению самовсасывающих насосов специального назначения.

Стационарные установки используют для обслуживания спринклерных и дренчерных систем тушения пожара, причем в обоих случаях предусмотрен автоматический запуск мощного насосного оборудования.

Сплинклерная система пожаротушения основана на принципе орошения помещения с потолка, а дренчерная создает своеобразные стены из воды, делящие большие помещение на отдельные сектора, а малые изолирует друг от друга.

Если здание имеют большую площадь и этажность, то установка даже самых мощных насосов может не гарантировать поступление воды на верхние этажи. В этом случае необходима повысительная сборка. Для эффективной работы насосной установки ее комплектуют пожарными насосами Grundfos, способными обеспечить повышение давления на определенных участках.

Пожарные насосные станции мобильного типа (ПНС 110) устанавливаются на базе автомобиля ЗИЛ, КамАЗ, Урал.

Помпы ПНС 110 запускаются посредством двигателя автомобиля, при этом дублирующий пульт управления двигателем устанавливают рядом с насосами.

ПНС 110 осуществляет забор воды от пожарных гидрантов, из подземных резервуаров и открытых источников воды. Для этого станции комплектуются насосами вакуумного типа АВС 01Э и АВС 02Э.

По типу привода насосы бывают механические, электрические и комбинированные.

Насосная станция сплинклерного пожаротушения

По степени надежности помпы для пожаротушения делятся на три категории:

  1. І категория – перерыв в подаче средства для тушения пожара не допускается.
  2. ІІ категория – допускается кратковременный перерыв, достаточный для переход на резервное оборудование.
  3. ІІІкатегория – возможен длительный перерыв в работе станции, но не более суток.

Мощность насосов для установок пожаротушения находится в диапазоне от 5 кВт до 385 кВт, а производительность – 0,2 л/мин до 80л/мин. Подбирать соответствующее оборудование следует исходя из площади помещения или здания и нормативной базы.
к меню ↑

Пожарная насосная станция: конструкция и принцип работы

Пожарно-насосная станция планируется всегда еще на этапе проектирования, без ее установки здание не может быть введено в эксплуатацию. Необходимое оборудование выбирают в зависимости от размеров здания, но все насосные станции пожаротушения имеют одинаковую конструктивную схему:

  1. Основной и резервный нагнетательные насосы.
  2. Комплекс запорной арматуры для управления давлением.
  3. Пульт управления помповым оборудованием (электрический или механический).
  4. Контрольно-измерительные приборы (манометры, датчики).

Помимо основного оборудования, насосные пожарные станции оборудованы металлическими конструкциями. Главное правило при выборе материала для металлических рам – прочность, способность выдержать постоянную нагрузку и способность сохранить целостность конструкции в целом.

Мало отличается и принцип работы разных установок: запуск основного нагнетающего насоса осуществляется вручную или автоматически. На вход центробежного насоса подается вода с помощью запорной арматуры. Если на начальном этапе работы станции или во время тушения пожара возникают неполадки и основной насос не выдает необходимое давление в магистрали, выполняют переход выходной магистрали на резервное оборудование.

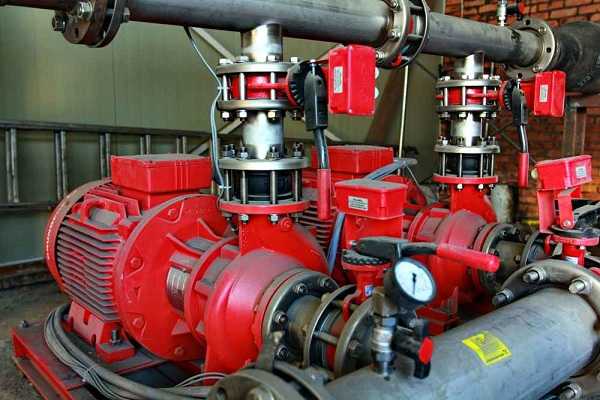

Насосная станция пожаротушения

Большинство пожарно-насосных станций в экстренных случаях могут запускать в работу одновременно основной и резервный насосы.

Остановка станции осуществляется в автоматическом режиме, когда давление достигло верхнего предела. В ручном режиме управления противопожарная система отключается в любой момент.
к меню ↑

Насосные станции пожаротушения (видео)


к меню ↑

Требования к установке пожарных станций

  1. Если вода подается на пожарную станцию из резервуаров, то их лучше располагать выше уровня насосного оборудования. В этом случае нет необходимости в системах забора. Если нет возможности разместить резервуары именно так, то на этапе планирования предусматривают несколько независимых друг от друга систем забора воды.
  2. Пожарные насосные станции располагают в подвальных помещениях на первом или цокольном этаже, при этом помещение сустановкой изолируют от остальных огнеупорными перегородками. Обязательно наличие отдельного входа. Станции пожаротушения могут быть установлены в отдельно стоящем здании. Над дверью с противопожарным насоснымоборудованием располагают соответствующее табло световое.
  3. Поскольку насосные станции для пожаротушения используют не часто, они оснащаютсянадежной пусковой системой, которая сработает даже после длительного простоя. Для поддержания системы в рабочем состоянии, периодически проверяют ее работу путем имитации пожара.
  4. Системы тушения пожара І и ІІ категории должны быть запитаны двумя независимыми друг от друга кабельными линиями с автоматическим переключением между ними. Если невозможно запитать оборудование таким способом, вторую линию заменяют автономной электростанцией или подключают насосы к двигателю внутреннего сгорания – генератору. Исключения составляют пожарные станции, расположенные в подвальных помещениях.
  5. Нормы безопасности предусматривают обеспечение насосных станций с электродвигателем двумя огнетушителями ручного типа. Для станций с двигателем внутреннего сгорания количество огнетушителей увеличивают в два раза. Для насосов с напряжением электродвигателя свыше 1000 В и систем с мощным двигателем внутреннего сгорания предусматривают два дополнительных огнетушителя с углекислотной смесью.
  6. Желательно выполнить защиту пола машинного отделения от вибраций, однако, это не обязательное требование. Исключение составляет использование пожарных насосов Wilo, которые оснащаются устройствами, гасящими вибрацию.
  7. Установка пожарных насосных станций разрешена сертифицированным организациям и службам. Ими же осуществляется профилактическое обслуживание станций.

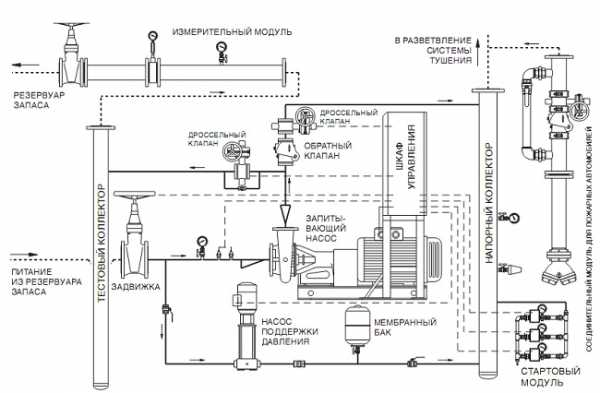

Монтажная схема системы пожаротушения

За техническое состояние пожарно-насосной станции отвечает специально назначенное лицо. Нормы и правила подразумевают проведение плановых проверок и осмотров оборудования, технических экспертиз и обслуживания.

Все изменения в конструкции или оснащении в обязательном порядке вносятся в проект. Для этого обращаются к разработчикам системы для пожаротушения.

 Главная страница » Насосы

byreniepro.ru

ПНС в Минске - повысительная насосная станция водоснабжения

Повысительные насосные станции (ПНС) предназначены для повышения и поддержания давления в системе водоснабжения с заданным расходом.

Перекачиваемая среда — холодная, горячая вода для хозяйственно-питьевых нужд, вода для систем охлаждения, а также прочая техническая вода без абразивных или длинноволокнистых включений. Области применения ПНС:

  • повышение давления и подача воды в жилых, общественных и промышленных зданиях, на водопроводных станциях, в магистральных трубопроводах;
  • повышение давления в промышленных установках;
  • подача жидкостей в системах охлаждения и пожаротушения.

Повысительная насосная станция обладает рядом преимуществ. Во-первых, вся работа данного устройства является полностью автоматизированной, что исключает влияние на качество подачи воды человеческого фактора. Монтаж установки не требует специального навыка и сама станция является достаточно неприхотливой в работе и не требует, какого либо специального обслуживания.

Главным достоинством выпускаемых нами станций повышения давления является то, что корпус ПНС изготавливается из полипропилена и закапывается в грунт. Благода­ря этому отсутствует необходимость оборудования наземного павильона, что позволяет значительно сэконо­мить средства. По требованию заказчика возможно изготовление ПНС без корпуса, для установки в помещении.

В число дополнительного оборудования для подобного рода станций могут входить всевозможные системы. То есть насосная станция может быть дополнительно снабжена отопительной системой, резервным электроснабжением. Так же в комплектацию может входить дополнительная арматура водопроводного характера, вентиляционные системы, специальные фильтрующие установки.

Как заказать повысительную насосную станцию водоснабжения?

Покупайте ПНС в компании «ЛОСБЕЛ», и специалисты при необходимости снабдят установку отопительной системой и резервным водоснабжением. Связаться с нами можно любым способом:

  • звоните по телефонам, указанным на сайте;
  • оставляйте заявку онлайн-помощнику;
  • оставляйте сообщение с помощью кнопки «Обратная связь».

Срок обработки заявки – 1-2 часа. Обращайтесь к специалистам «ЛОСБЕЛ»: они привезут оборудование и выполнят монтаж «под ключ» бесплатно!

losbel.by

Насосная станция пожаротушения (пожарная, повысительная)

На чтение 7 мин.

Пожарная насосная станция (ПНС) являет собой установку для обеспечения водой схемы противопожарной безопасности. Для девяноста процентов случаев возгорания вода остаётся доступной и эффективной жидкостью для пожаротушения.

Оборудование насосной пожарной станции быстро подает воду по трубопроводам для помещений вплоть до очага возгорания.

Описание насосной станции для пожаротушения

Аспектом выбора ПНС является мгновенный и бесперебойный запуск после простоя. Поскольку пожарные насосные станции могут не использоваться продолжительное время (даже годы).

Благодаря профилактике их держат в рабочем состоянии, однако следует помнить, что станция обязана запускаться моментально. Гарантия скорейшего запуска это определяющий критерий при выборе модели и технологии насосов для пожаротушения.

Блочно-модульная установка насосов пожаротушения

Элементы насосной пожарно спасательной станции:

  • датчик давления;
  • другие измерительные приборы для контроля;коллекторы – напорный, всасывающий;
  • обратные клапана для напорной линии;
  • блокирующий затвор для всасывающей линии, центральный, аварийный и дисковый затворы;
  • центробежные насосы (2 – 6 штук) и применяются вертикальные и многоступенчатые;
  • шкаф управления, процессор, панель индикации;
  • запорная арматура, рама для крепления;
  • хомуты-виброгасители для опорных стоек;
  • для первой категории ПНС требуется дублирующее оборудование управления схемой и контроля воды.

При установке дополнительного оборудования повышается работа ПНС.

Среди рекомендуемых элементов выделяют:

  • бак мембранный, пневмогидравлический для снижения влияния гидроударов, скачков давления в трубопроводе;
  • задвижки на всасывающих коллекторах напора, они бывают ручными и автоматическими;дополнительные датчики давления;автоматический жокей-насос.

Насосная станция пожаротушения имеет ряд преимуществ перед другими схемами тушения пожаров:

  • автоматика, резервные насосы и блоки питания делают данный комплекс надёжным;
  • техническое обслуживание сведено к минимуму;возможность установки на разных площадях в готовых и строящихся зданиях;
  • использование качественных материалов;на дисплее контроллера отображается информация по системе пожаротушения.

Насосная станция сплинклерного пожаротушения

Чем отличаются насосные станции пожаротушения?

Пожарные насосные станции бывают дренчерными и спринклерными. В современных условиях возможность использовать одновременно обе системы. В первую очередь это рекомендуется в зданиях с повышенными требованиями к противопожарной безопасности, регламентированных:

  • N69-ФЗ «О пожарной безопасности» от 21 декабря 1994 года;
  • N100-ФЗ «О добровольной пожарной охране» от 6 мая 2011 года;N123-ФЗ «Технический регламент о требованиях пожарной безопасности» от 22 июля 2008 года и другими федеральными законами.

Спринклерная противопожарная схема обеспечена автоматикой и не требуется человеческого вмешательства для её срабатывания. Внутри труб вода находится непрерывно и под давлением. При включении схемы спринклеры (оросительные насадки) незамедлительно начинают распрыскивать воду. Делаются насадки из легкоплавких материалов для того, чтобы при возгорании заглушка могла быстро расплавиться и выпустить из трубы воду.

Противопожарные спринклерные системы имеют модификацию с жокей-насосом. Этот насос включается в автоматическом режиме сразу при падении давления в трубах, которое возникает из-за расхода воды. Если возгорание небольшое и воды тратиться немного, то благодаря жокей-насосу количество воды восполняется и давление нормализуется. Если же возгорание значительное и жокей-насос не справляется с задачей, то подключается пожарно повысительный насос. Схема оборудована резервным насосом для случаев, если пожарный не срабатывает или не справляется.

Дренчерная же схема не имеет защитных легкоплавких насадок. Работа регулируется либо специальными датчиками дыма, либо ручным управлением. Сигнал от датчика дыма, пожарного извещателя, идёт в шкаф управления, а уже оттуда либо автоматически, либо благодаря человеку-оператору подаётся сигнал к началу работы насосной станции. Имеет резервную систему управления.

Насосная станция пожаротушения

В обоих случаях к месту нахождения пожарной системы: насосу, щиту, шкафу управления и т.д., требуется обозначенный путь. Для этого устанавливается табло световое, а помещение указывается на схеме эвакуации и в документах регламентирующих пожарную безопасность здания.

Типы

Пожарные насосные станции делятся ещё на два типа:

  1. Гидрантные или водозаполненные. Трубы заполнены водой изначально, при включении пожарной схемы, тушение начинается незамедлительно. Используются только в помещениях с температурой выше +5°C. Выделяют три категории пожарных насосных станций. Первая категория означает, что задержка времени между включением аварийной работы и началом подачи воды или другой тушащей жидкости отсутствует.
  2. Воздушные. Необходимо применять в неотапливаемых помещениях, где температура ниже +5 градусов. Трубы не заполняются водой, поскольку есть риск замерзания, деформации и полного отказа пожарной системы.

Первая категория имеет два источника электроснабжения. Вторая категория не допускается для жилых помещений. Она подразумевает, что между возникновением пожара и (при поломке) переключением на резервный источник питания может пройти до нескольких часов. Третья же категория не подойдёт даже для производственных помещений. Она подразумевает задержку до суток.

Три категории надёжности работают одинаково, разделяются они только по времени остановки функционирования из-за возможных эксплуатационных и технических неполадок.

Насосные станции пожаротушения имеют три типа управления:

  1. АНС оборудована микропроцессором, в котором заложена программа по управлению насосами. Она регулирует давление в трубах и самостоятельно решает, сколько насосов требуется включить для поддержания оптимального давления.
  2. АНСП можно регулировать самостоятельно, микропроцессор подключён к внешней части панели управления. Благодаря плавности переключения, длительность эксплуатации во время отсутствия пожаров значительно повышается. Насосы регулируются вручную, однако им можно задать и параметры для автоматической работы.
  3. АНСЧ использует для управления насосами частотный преобразователь. Он изменяет частоту вращения лопастей циркуляционного насоса. Из-за увеличения скорости давление воды поднимается, уменьшение скорости ведёт к понижению давления. Таким образом, частотный преобразователь регулирует напор воды во время тушения пожара.

Зал насосной станции пожаротушения

Существуют ещё блочные типы ПНС. Они представляют собой отдельный комплекс, оборудованный не в самом здании, а в отдельной пристройке. Как правило, он дополнен цистерной для хранения воды и собственной системой отопления. Управление такой станцией пожаротушения идет тремя путями – автоматически, с аварийного пульта управления и с внутреннего пульта внутри помещения блочной ПНС.

Различия у ПНС бывают также и по методу забора воды – первый тип, второй и повысительная станция. Первый тип осуществляет забор воды из источника или от центрального водоснабжения. Второй же требует наличия независимого пожарного резервуара.

Повысительная насосная станция создана для повышения давления и напора в трубах при тушении. Станции повышения давления оборудованы частотным преобразователем и типом управления АНСЧ. Они используют заранее готовые резервуары, но могут быть подключены и к системе водоснабжения.

Насосные станции пожаротушения (видео)

Нормы и требования к насосным станциям пожаротушения

Согласно «Строительным нормам и правилам» 2.04.01-85, 2.04.02-84 и нормам пожарной безопасности 88-2001 существует ряд правил предъявляющих определённые требования к пожарным насосным станциям. Точный расход воды для здания рассчитывается из размера площади, назначения, этажности, уровню огнестойкости и по другим параметрам. В любом случае, расход воды одной струи пожарного ствола не должен быть меньше 2,5 литров в секунду.

Внутренним пожарным водопроводом (ВПВ) оборудуются здания, высота которых превышает 50 метров. Из этого правила есть исключения, например, общежития площадью до 5000 м³, бани, жилые здания до 12-ти этажей, здания управления до 6 этажей и другие. Производственные, складские помещения площадью от 50.000 до 800.000 м³ требуют разработки особых технических условий работы противопожарной схемы.

Рекомендация по скорости движения воды в трубах:

  • если диаметр трубы до 250 миллиметров, то скорость всасывания 0,6-1,0 метров в секунду, а напор идёт со скоростью 0,8-2,0 метров в секунду;
  • при диаметре от 250 до 800 мм, скорость всасывания должна быть 0,8-1,5 м/с, а напор 1,0-3,0 м/с;
  • диаметр трубы выше 800 мм, всасывание – 1,2-2,0 м/с, напор 1,5-4,0 м/с.

Нормы проектирования

Правила СП 10.13130.2009 и СП 5.13130.2009 чётко определяют нормы проектирования пожарных схем. Постановление № 880-ПП «Об утверждении Правил пожарной безопасности в городе Москве» определяет состав и перечень документов.

Монтажная схема системы пожаротушения

Главное при закладке насосной пожарной станции:

  • снижение количества воды в системе – 30%;
  • время, на которое данное снижение допускается – не более 3-х суток;
  • перерыв в подаче или снижение более 30% допускается не больше чем на 10 минут.

Наружная блочная ПНС регламентируется:

  • длительность снижения на 30% – 10 суток;
  • отключение или снижение более 30% – максимум 6 часов.

При монтаже и выборе компании, осуществляющей работы, у них проверяют разрешения на:

  • пуско-наладочные работы; разработку требуемых по пожарной безопасности мероприятий;
  • устройство инженерных схем и оборудования;
  • подготовку необходимой документации.

nasosovnet.ru

Насосные станции водоснабжения, 1-го, 2-го подъемов, повысительные

Модульные насосные станции 1-го подъема забирают воду из естественных поверхностных и подземных источников и подают ее на очистные сооружения или, если качество воды достаточно высокое, в накопительные емкости: резервуары чистой воды, водонапорные башни и т.д., а в некоторых случаях непосредственно в распределительную сеть потребителей. Особенностью насосных станций 1 подъема является относительно равномерная подача в течение суток.

Модульные насосные станции 2-го подъема подают воду потребителям из резервуаров чистой воды, что позволяет регулировать подачу в соответствии с графиком водопотребления. Подача насосных станций 2 подъема в течение суток неравномерна.

Повысительные насосные станции (станции подкачки) предназначены для повышения напора на участке сети или в водоводе. Они забирают воду не из резервуара, а из трубопроводов и поэтому не могут самостоятельно регулировать подачу.

Характеристики станций водоснабжения:

Производительность насосной станции от 1 до 4000 и более м3
Количество рабочих/резервных насосных агрегатов от 1 и более ед.
Степень огнестойкости станции от IV до I согласно ФЗ №123 от 22.07.2008

Категория по степени обеспеченности подачи воды

I - III категории в соответствии с СП 8.13330.2012

Категория системы водоснабжения

I – III категории

Температура эксплуатации

– 60°C...+ 50°C

ООО «Челябинский завод мобильных энергоустановок и конструкций» выпускает модульные насосные станции водоснабжения I - III категории по степени обеспеченности подачи воды в соответствии с СП 8.13330.2012. Данные станции могут быть применены в системах водоснабжения I – III категории.

При проектировании насосной станции, обеспечивается категория надежности ее электроснабжения соответствующая установленной категории насосной станции по степени обеспеченности подачи воды.

Станция размещается в специально спроектированном и изготовленном сооружении (блок-боксе). Блок-бокс имеет заданную проектом степень огнестойкости, при его проектировании учитываются ветровые, снеговые, сейсмические и температурные нагрузки, которые будут воздействовать на станцию в месте ее эксплуатации. Основным конструктивным элементом блок-бокса является стальной каркас арочного типа, на который смонтированы ограждающие конструкции из сэндвич-панелей. Предусматривается антикоррозионная защита стальных строительных конструкций блок-бокса согласно СП 28.13330.2012.

По требованию заказчика, для повышения вандалозащищенности конструкции, блок-бокс может быть изготовлен на базе 20-и или 40-футовых морских контейнеров.

Гарантийный срок эксплуатации модульной насосной станции водоснабжения составляет 12 месяцев начиная с дня ее запуска в эксплуатацию, но не более 18 месяцев с даты изготовления заводом, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

ООО «ЧЗМЭК», по желанию заказчика, может осуществить доставку станции в любой регион России и стран СНГ.

Модульные насосные станции водоснабжения, выпускаемые ООО «ЧЗМЭК», являются изделием полной заводской готовности и включают в себя следующие элементы:

  • Блок-бокс (каркасного типа из сэндвич-панелей, 20 или 40 футовый ж/д контейнер) с утеплением из трехслойных бескаркасных сэндвич-панелей, толщина утеплителя 50-200 мм, материал – ППУ и МВУ.
  • Насосное оборудование (рабочие и резервные агрегаты). Насосы оснащены защитой от «сухого» хода, пропадания одной из фаз, повышения или понижения питающего напряжения.
  • Система стальных трубопроводов с установленной запорной арматурой. В качестве запорной арматуры, чаще всего, применяются электофицированные задвижки, которые позволяют автоматизировать работу станции.
  • Элементы контроля и управления технологическим процессом на базе микропроцессорных контроллеров. Модульная насосная станция водоснабжения, производства ООО «ЧЗМЭК», легко интегрируется в общую АСУ ТП системы водоснабжения объекта.
  • Блок-бокс имеет системы основного и аварийного освещения, системы вентиляции и отопления, системы ограничения доступа.
  • Для эксплуатации и ремонта технологического оборудования, арматуры и трубопроводов, предусматривается наличие в блок-боксе соответствующего подъемно-транспортного оборудования.

Все составные материалы определяются исходя из технических требований по конструктивному исполнению и району эксплуатации, в зависимости от климатических условий.

chzmek.ru

Повысительная насосная станция пожаротушения — Мир водоснабжения и канализации

Рассмотрим алгоритм проектирования повысительной насосной станции пожаротушения (ПНС), которую необходимо запроектировать внутри проектируемого или существующего здания.

В начале проектирования возникает множество вопросов: С чего начать? Какие исходные данные запрашивать у заказчика? С кем согласовывать проект? Разберемся по порядку.

Весь процесс проектирования данного проекта разобьем на этапы:

1.Сбор исходных данных:

1.1.Техническое задание на проектирование.

Задание готовится и подписывается заказчиком или может быть подготовлено проектировщиком ВК и согласовано и подписано заказчиком. В нем указываются основные требования к проекту (категория надежности, материал трубопроводов и оборудования, фирмы производители оборудования, особые требования, установка дополнительных и т.д.)

1.2.Техническое условие на подключение к сетям водоснабжения,

выданное местным водоканалом или заказчиком (если сети на подключения находятся на обслуживании у заказчика).

1.3.Задание от ВК:

с указанием гарантируемого давления на вводе в ПНС, требуемого давления на выходе из ПНС, расхода воды на пожаротушение.

Примечание: Это задание необходимо, если наружный и внутренний водопровод выполняют другие проектировщики ВК. Если данные разделы и ПНС выполняет один специалист, то данного задания не требуется.

1.4.Генплан с вертикальной планировкой;

1.5.Поэтажный план здания с экспликацией помещений

1.6.Качество воды

Если вода из скважины, то необходим анализ воды. Если вода из центрального водопровода, то обычно она соответствует СанПиН 2.1.4.1074-01 «Питьевая вода», и это прописано в ТУ.

Примечание: При проектировании далеко не все исходные данные можно собрать. Очень часто бывает, что многое ВК-нику проходится самому собирать и обговаривать все устно.

2.Определение действующей актуальной нормативной базы для данного объекта проектирования:

Федеральный закон, СП, СНиП, ГОСТ, СанПин и т.д.

Примечание: При проектировании насосной станции пожаротушения необходимо учитывать основные требования к насосным станциям пожаротушения.

После сбора исходных данных и определения нормативной базы можно приступить к основным этапам проектирования.

2.Определяем категорию надежности насосной станции:

Примечание: как правила категория первая.

3.Выбор помещения для оборудования:

Необходимо выбрать подходящее помещение для насосной станции и согласовать его со смежниками (в первую очередь со специалистами раздела АР, затем с другими заинтересованными смежными специалистами ВК, ОВ, ЭОМ, СС, ПБ, ТХ и т.д.).

4.Выполнить принципиальную схему ПНС

5.Назначить диаметра всасывающих и напорных трубопроводов для ПНС

6.Подобрать дополнительное оборудование (грузоподъемное оборудование, дренажные насосы).

7.Выполнить расчет потерь напора. И определить напор насоса;

8.Подобрать марку насосов;

9.Выполнить план насосной станции с расстановкой и обвязкой оборудования.

10.Выполнить разрезы по насосной станции или аксонометрическую схему.

11.Выдача задания смежникам:

Выдается в процессе проектирования.

  • для ОВ: вентиляция и отопление для помещения ПНС.
  • для ВК: отвод аварийных и дренажных вод.
  • для ЭОМ: выдаются планы с указанием оборудования ПНС, к которому необходимо подвести электричество. На планах или в отдельной таблице необходимо указать категорию надежности электропитания, напряжение, потребляемую мощность, приложить паспорта с электрическими схемами на оборудование ПНС.
  • для АР и КР: требование к внутренней отделке, указать расположение приямков с размерами, уклон пола, задание на крановый рельс, отверстия, гильзы, крепления, фундаменты и т.д.. В задании должны быть указаны все размеры, привязки и отметки, для фундаментов дополнительно указывается нагрузка от оборудования.
  • для АТХ: выдаем задание на автоматизацию технологических процессов или передачу аварийных сигналов
  • для НВК: расположение напорных трубопроводов водоснабжения из ПНС, их диаметр, материал, привязка в плане.

13.Составляем спецификацию.

14.Оформляем и печатаем проект.

15.Проходим экспертизу (если требуется для стадии П).

Вносим изменения на основания требований экспертизы.

При положительном заключении экспертизы, выдаем заказчику готовый проект, либо выполняем стадию Р.



mir-vik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
