Насос сосна – винтовой (героторный) растворонасос СОСНА СО 78.300/500/1000.

Содержание

Героторный винтовой растворонасос «Сосна-4.6/7-200/500 М» по цене от 195 700 руб.| Завод «ТЕХПРИБОР» (Москва)

Общие сведения

При всем разнообразии оборудования предназначенного для транспортировки больших объемов жидких и пастообразных материалов, эксцентрично-винтовые или героторные насосы, занимают особое положение как практически безальтернативный инструмент напорной подачи сложных, многокомпонентных смесей, особо чувствительных к механическому воздействию.

Перекачивание материалов склонных к расслоению, компоненты, которых имеют существенное различие по плотности (например, полистиролбетона), вязких и абразивных масс, ячеистобетонных смесей с большим объемом вовлеченного воздуха, все это далеко неполный перечень задач успешно решаемых с использованием героторных насосов.

Простота и надежность, высокая универсальность и низкая стоимость эксплуатации, малая энергонагруженность и большая производительность - традиционные преимущества эксцентрично-винтовых насосов, обеспечивающие их широкое распространение на стройках России, Европы, Азии, при выполнении самых разнообразных работ связанных с транспортировкой и подачей растворов, паст и суспензий.

Эксцентрично-винтовой (героторный) насос (английское обозначение: progressive-cavity pumps (PCP))- это самовсасывающий насос объемного действия, рабочим органом которого является сменная героторная пара. Героторная пара в свою очередь состоит из эластичного статора и винтового ротора. Внутренний объем статор насоса имеет вид пологой двухзаходной резьбы, таким образом, ротор, помещенный в статор, создает двойную цепь открытых и замкнутых полостей, количество и объем которых определяется конструкцией геротороной пары. При вращении винтового ротора транспортируемый материал попадает в открытые полости статора и перемещается в сторону разгрузки, при этом винтовой ротор, поворачиваясь вокруг своей оси, обеспечивает герметизацию полостей. Количество полостей статора и скорости вращения ротора определяет число «тактов» (заполнения-герметизации) героторной пары. Подобная схема «тактового» вытеснения, благодаря неизменности формы и объема каждой отдельной полости, обеспечивает минимальное разрушающее воздействие на транспортируемые материалы, малую пульсацию потока, высокую производительность насосной системы.

Винт и обойма героторной пары производства фирмы WILHELM KACHELE Cmbh, Германия

Именно героторная пара по праву считается наиболее ответственной частью эксцентрично-винтового насоса, ее конфигурация во многом определяет основные технические характеристики агрегата. Так дальность подачи материала, а также количество материала перемещаемого насосом за единицу времени, зависит от частоты вращения винтового ротора, шага винта, его длинны и суммарного объема полостей статора. Чем больше длина и меньше шаг винтового ротора, тем выше развиваемое насосом давление. Чем больше объем полостей статора и выше частота вращения ротора, тем больше производительность насоса. Большинство перечисленных параметров оказывают серьезное влияние не только на технические, но и на эксплутационные характеристики насоса. Как правило, героторные пары, которыми комплектуются современные эксцентрично-винтовые насосы строительного назначения, имеют конструкцию, обеспечивающую оптимальный баланс подачи, и давления при высоком эксплуатационном ресурсе частей соприкасающихся с транспортируемы материалом.

Однако героторная пара является пусть и наиболее ответственным, но далеко не единственным компонентом строительного эксцентрично-винтового насоса. Приемный бункер материала, подающий винт, уплотнительные устройства, шасси, приводная часть и электрический блок управления - важные элементы насосного агрегата задействованного в технологическом процессе напорного транспортирования.

Эксцентрично-винтовой строительный насос «классической» компоновки имеет бункер для приема материала из смесительной установки. Наличие расходного бункера насоса позволяет проводить непрерывную подачу материала, при использовании смесительного оборудования циклического действия, что особенно важно при выполнении работ перерыв, в которых нежелателен, либо вовсе недопустим (механическое нанесение штукатурных растворов, заполнение форм и т.д). Для облегчения перемещения по строительной площадке, насосные агрегаты часто оснащаются колесными шасси.

Для побуждения и «подпора» материала, внутри расходной емкости насосного агрегата устанавливается подающий винт, который одновременно является и валом передачи мощности от привода насоса к героторной паре. Учитывая, что ось винтового ротора располагается эксцентрично относительно оси статора, подающий винт имеет элементы карданного соединения, позволяющие ему совершать планетарное движение, в нижней части расходной емкости. «Подпор» материала подающим винтом, позволяет значительно улучшить наполнение полостей статора героторной пары, что особенно важно при транспортировании вязких масс и многокомпонентных (разнородных) растворов.

Абсолютное большинство эксцентрично-винтовых насосов строительного назначения предназначенных для непрерывной работы с большими объемами вязких и плотных растворов, оснащаются мотор - редукторами способных передать достаточно высокий крутящий момент. Мощность привода насоса зависит, прежде всего, от необходимого напора (давления определяющего дальность и высоту подачи материала, МПа) и подачи (объема материала, подаваемого насосом за единицу времени, м3/час), а также от вязкости и плотности перекачиваемого материала.

Использование достаточно мощного мотор - редуктора в качестве привода подающего винта, также объясняется спецификой использования героторных насосов на стройке. Дело в том, что подача материала к месту его использования осуществляется посредством резиновых рукавов (шлангов), благодаря этому достигается большая гибкость при работе с насосом. Напорный рукав может быть подан на этаж в оконный проем, им удобно заполнять различные пустоты в строительных конструкциях, заливать стяжки и покрытия. Однако изгибы и соединительные муфты, большое сопротивление движению материала из-за трения о внутренние стенки рукава, слабое смазывающее действие раствора, большая плотность перекачиваемого материала, снижают давление (напор) развиваемое насосом. В отдельных случаях это может вызывать остановку насоса и даже его поломку. Часто условия эксплуатации героторного насоса на строящемся объекте далеки от идеальных, и хотя бы один из перечисленных факторов снижающих характеристики подачи или напора, так или иначе, имеет место, вот почему так важен запас мощности, который способен обеспечивает надежный мотор- редуктор.

Героторный строительный растворонасос «Сосна-4.6/7-200/500 М» - новая модель из серии современных модульных насосных агрегатов, преимущества которых обеспечены оптимальным балансом между высокой производительностью, благоприятной ценой и низкими эксплуатационными затратами.

Специалистами завода «ТЕХПРИБОР» был использован весь свой многолетний опыт создания насосных агрегатов строительного назначения и самые новейшие достижения в области производства абразивоустойчивых эластомеров, чтобы свести к минимуму накладные расходы, при неизменно высоких эксплуатационных показателях. Понимая, что время, потерянное при подготовке насоса к работе, регламентном обслуживании, устранении причин недостаточной производительности насоса, это время, потерянное в производстве, конструкторы завода «ТЕХПРИБОР» использовали целый ряд технических решений, направленных на снижение времени вынужденного простоя оборудования. Именно поэтому, героторный насос «Сосна-4.6/7-200/500 М» комплектуется героторными парами от ведущего мирового производителя фирмы Wilhelm Kaechele GmbH (Германия), а в качестве привода использованы мотор - редукторы фирмы SITI spa (Италия), отлично зарекомендовавшие себя в самых различных условиях эксплуатации.

www.tpribor.ru

Винтовой (героторный) растворонасос СОСНА СО 74.200.

Продажа оборудования для подачи бетона и раствора со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.

Прайс-листы с ценами на героторные растворонасосы СОСНА 74.200 запрашивайте в отделе строительного оборудования.

Винтовой (героторный) растворонасос СО 74.200 СОСНА.

Винтовой насос СОСНА 74.200 предназначен для перекачивания (напорной подачи) больших объемов жидких и пастообразных материалов, сложных многокомпонентных смесей, особо чувствительных к механическому воздействию. Идеально подходит для работы с пенополистиролбетоном (полистиролбетоном), пенобетоном, а также подачи специальных составов.


Преимущества растворонасоса СО 74.200 СОСНА:

  • простая и надежная конструкция;
  • расходный бункер емкостью 200 литров;
  • применение в роли привода мощного и надежного моторредуктора;
  • качественная героторная (винтовая) пара;
  • наличие в стандартной комплектации быстроразборного соединения KAMLOCK.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСА ДЛЯ РАСТВОРА СОСНА 74-200:

Производительность, м³/час

до 4

Емкость расходного бункера, л

200

Потребляемая мощность двигателя, кВт

5,5

Дальность подачи, м
          - по горизонтали
          - по вертикали


до 200
до 30

Частота вращения шнека, об/мин

187

Питание, В (50Гц)

380

Габаритные размеры (Д×Ш×В), мм

1650×910×1050

Масса не более, кг

240

Применение растворонасоса СОСНА 70-й серии в составе комплекса приготовления штукатурных смесей.

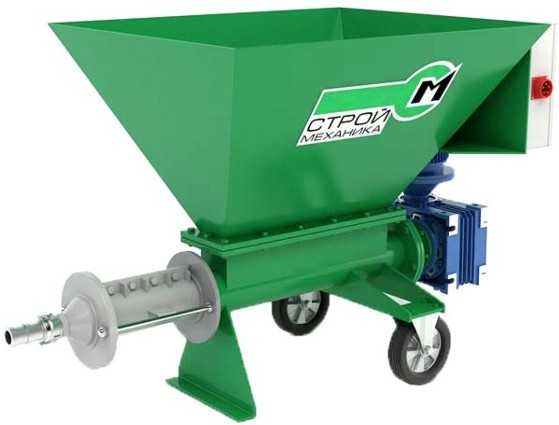

      Технологические части:

1. Мотор-редуктор.
2. Героторная (винтовая) пара.
3. Колесное шасси на раме.


1                        2                        3


Винтовой растворонасос СО 74.200 СОСНА предназначен для напорной транспортировки пластичных смесей и легких бетонов (пенобетон, полистиролбетон), а также жидких и пастообразных масс и суспензий с волокнами или твердыми частицами размером до 6 мм.
Винтовые растворонасосы серии «СОСНА» относятся к роторовращательным (героторным) механизмам.
Рабочие органы представляют собой винтовую пару с внутренним зацеплением. Подвижный элемент рабочей пары, однозаходный винт (ротор), совершает планетарное движение в обойме (статоре).

Обойма имеет внутреннюю двухзаходную винтовую поверхность с шагом в два раза больше шага винта. Находясь в постоянном контакте, обойма и винт образуют несколько замкнутых полостей по длине винт - обойма. При вращении винта полость со стороны всасывания увеличивается в объеме и в ней создается разряжение, под действием которого осуществляется заполнение полости транспортируемой средой. Дальнейшее вращение винта перемещает отсеченные объемы транспортируемой среды в сторону нагнетания. При установленной частоте вращения винта скорость движения транспортируемой среды (производительность насоса) постоянна, т.к. неизменно проходное сечение винтом и обоймой.

Винтовые растворонасосы СО 74.200 СОСНА применяются в призводственных линиях МК «СтройПолиБетон» и МК «СтройПеноБетон» при подаче приготовленной бетонной смеси от смесительной установки к формующей оснастке. Также растворонасосы СО 74.200 СОСНА применяются на строительных площадках в паре со смесителями серии «СКАУТ М», серии «КОМПАС СУПЕРМИКС» и со смесителями турбулентного типа серии «НАВИГАТОР» при устройстве полов и утеплении кровель, а также при заливке свежеприготовленной смеси в опалубку.

kpsk.ru

Винтовой (героторный) растворонасос Сосна СО 71.100 мини.

Продажа оборудования для подачи бетона и раствора со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на героторные растворонасосы СОСНА 71.100 запрашивайте в отделе строительного оборудования.

Винтовой (героторный) растворонасос СО 71.100 СОСНА (МИНИ).


Растворонасос СО 71.100 СОСНА (МИНИ) предназначен для перекачивания (напорной подачи) небольших объемов жидких и пастообразных материалов, сложных многокомпонентных смесей, особо чувствительных к механическому воздействию. Перекачивание склонных к расслоению материалов, компоненты которых имеют существенное различие по плотности.

Преимущества винтовых насосов серии "СОСНА":

  • применение в роли привода мощного и надежного моторредуктора;
  • низкая стоимость эксплуатации;
  • производительность до 1,2 м³/час;
  • расходный бункер объемом 100 литров;
  • качественная винтовая (героторная) пара;
  • наличие в стандартной комплектации быстроразборного соединения СAMLOCK;
  • комплектующие от известных мировых производителей (CUPLA).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСА ДЛЯ РАСТВОРА СОСНА 71-100:

Производительность при подвижности раствора 10 см и более (ГОСТ 5802-86), м³/час


1,2

Развиваемое давление, МПа

1,8 (18)

Объем бункера, л

100

Практическая дальность подачи, м
          - по горизонтали
          - по вертикали


200
38

Диаметр рукава напорного трубопровода, мм

38

Номинальная мощность, кВт

3

Род тока

переменный трехфазный

Напряжение, В (50 Гц)

380

Допустимый максимальный объем включений, мм

6

Номинальные габаритные размеры (Д×Ш×В), мм

2400×700×650

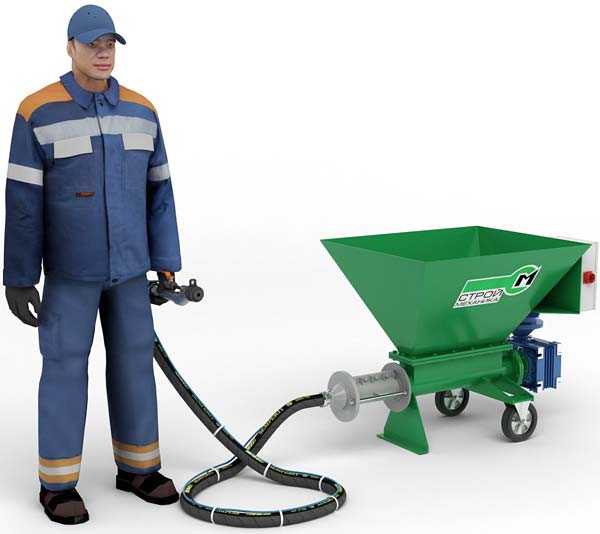

Растворонасос СО 71.100 СОСНА (МИНИ) применяют "в паре" со смесительным оборудованием
(с ручным электромиксером, с растворосмесителями лопастного типа, принудительного типа, смесителями типа СБР,
растворосмесителями непрерывного типа различных производителей (IMER GROUP, MULTIQUIP, BELLE, ALTRAD, OMAER и др.)


Комплектация:

  • Растворонасос.
  • Рукав резиновый SIMPERIT модель SM 40.
  • Сопло штукатурное.


kpsk.ru

Винтовой (героторный) растворонасос СО 71.100 СОСНА МИНИ

Винтовой (героторный) растворонасос СО 71.100 СОСНА МИНИ - это самовсасывающий насос объемного действия, рабочим органом которого является сменная героторная пара. Героторная пара, в свою очередь, состоит из эластичного статора и винтового ротора.Растворонасос СО 71.100 СОСНА (МИНИ) имеет бункер для приема материала из смесительной установки. Наличие расходного бункера насоса позволяет проводить непрерывную подачу материала при использовании смесительного оборудования циклического действия, что особенно важно при выполнении работ, перерыв в которых нежелателен либо вовсе недопустим (механическое нанесение штукатурных растворов, заполнение форм и т.д.). Для облегчения перемещения по строительной площадке насосные агрегаты часто оснащаются колесными шасси.

Технические характеристики

Объём по загрузке 100
Практическая дальность подачи 30/200 м
Диаметр рукава напорного трубопровода 38 мм
Номинальная мощность 5,5 кВт
Габаритные размеры 2120х760х650 мм
Напряжение питающей сети 380 В
Габаритные размеры 2120х760х650 мм
Масса кг, не более 210



Наша компания осуществляет гарантийный ремонт и сервисное обслуживание на протяжении всего срока эксплуатации строительного оборудования, приобретенного в ООО СтройНасосСервис.

По вопросам ремонта и обслуживания оборудования обращайтесь по телефону 8 (495) 784-65-64.

Рецензии
Еще нет отзывов об этом товаре.

snservis.ru

Винтовой (героторный) растворонасос СОСНА СО 75.500

Винтовой (героторный) растворонасос СОСНА СО 75.500 предназначен для перекачивания (напорной подачи) больших объемов жидких и пастообразных материалов, сложных многокомпонентных смесей, особо чувствительных к механическому воздействию.

Перекачивание склонных к расслоению материалов, компоненты которых имеют существенное различие по плотности (например, полистиролбетона), вязких и абразивных масс, пенобетонных смесей, -все это далеко не полный перечень задач, успешно решаемых с использованием винтовых (героторных) растворонасосовсерии «СОСНА».

Простота и надежность, универсальность и низкая стоимость эксплуатации, малая энергонагруженность и большая производительность - традиционные преимущества винтовых насосов, обеспечивающие их широкое распространение на строительных площадках России и ближнего зарубежья при выполнении самых разнообразных работ, связанных с транспортировкой и подачей растворов, паст и суспензий.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Производительность, м3/ч5-7
Давление, МПа1,8 (18)
Подача по горизонтали, м200
Подача по вертикали, м50
Диаметр трубопровода, мм50
Мощность, кВт5,5
Напряжение, В380
Объем бункера, л500
Крупность фракции, мм10
Габариты (Д×Ш×В), мм1860×1320×775
Масса, кг125

Винтовой (героторный) растворонасос - это самовсасывающий насос объемного действия, рабочим органом которого является сменная героторная пара. Героторная пара, в свою очередь, состоит из эластичного статора и винтового ротора.

Именно героторная пара по праву считается наиболее ответственной частью винтового растворонасоса, ее конфигурация во многом определяет технические характеристики агрегата. Так, дальность подачи материала, а также количество материала, перемещаемого растворонасосом за единицу времени, зависит от частоты вращения винтового ротора, шага винта, его длины и суммарного объема полостей статора. Чем больше длина и меньше шаг винтового ротора, тем выше развиваемое насосом давление. Чем больше объем полостей статора и выше частота вращения ротора, тем больше производительность растворонасоса. Большинство перечисленных параметров оказывают серьезное влияние не только на технические, но и на эксплуатационные характеристики растворонасоса. Как правило, героторные пары, которыми комплектуются современные винтовые насосы строительного назначения, имеют конструкцию, обеспечивающую оптимальный баланс подачи и давления при высоком эксплуатационном ресурсе частей, соприкасающихся с транспортируемым материалом.

Винтовой (героторный) насос серии «СОСНА» имеет бункер для приема материала из смесительной установки. Наличие расходного бункера насоса позволяет проводить непрерывную подачу материала при использовании смесительного оборудования циклического действия, что особенно важно при выполнении работ, перерыв в которых нежелателен либо вовсе недопустим (механическое нанесение штукатурных растворов, заполнение форм и т.д.). Для облегчения перемещения по строительной площадке насосные агрегаты часто оснащаются колесными шасси.

Абсолютное большинство винтовых насосов строительного назначения, предназначенных для непрерывной работы с большими объемами вязких и плотных растворов, оснащаются моторредукторами, способными передать достаточно высокий крутящий момент. Мощность привода растворонасоса зависит, прежде всего, от необходимого напора (давления, определяющего дальность и высоту подачи материала, МПа) и подачи (объема материала, подаваемого насосом за единицу времени, м³/час), а также от вязкости и плотности перекачиваемого материала. Героторный растворонасос СОСНА 4,6.500 комплектуется героторной парой от ведущего мирового производителя фирмы Wilhelm Kaechele GmbH (Германия), а в качестве привода использованы моторредукторы фирмы SITI spa (Италия), отлично зарекомендовавшие себя всамых различных условиях эксплуатации.

Винтовые растворонасосы СОСНА СО 75.500 применяются в призводственных линиях AMК «СтройПолиБетон 40» и AMК «СтройПеноБетон 40» при подаче приготовленной бетонной смеси от смесителей БСЛ 500 ДЕЛЬТА и РБС 500 ГИАЦИНТ к формующей оснастке. Также растворонасосы СОСНА 4,6.500 применяются на строительных площадках в паре со смесителями БСЛ 500 ДЕЛЬТА, КОМПАС 300 СУПЕРМИКС и со смесителями турбулентного типа НАВИГАТОР V3 при устройстве полов и утеплении кровель, а также при заливке свежеприготовленной смеси в опалубку.

Конкурентные преимущества винтовых насосов серии «СОСНА»:

  • применение в роли привода мощного и надежного моторредуктора;
  • низкая стоимость эксплуатации;
  • производительность до 5-7 м3/час;
  • расходный бункер объемом 500 литров;
  • качественная винтовая (героторная) пара;
  • наличие в стандартной комплектации быстроразборного соединения KAMLOCK.

xn--i1ablbaidhj.xn--p1ai

Винтовые (героторные) растворонасосы СОСНА. - OriginalBusiness.ru

Винтовой растворонасос СОСНА - предназначен для напорной транспортировки пластичных смесей и легких бетонов (пенобетон, полистиролбетон), а также жидких и пастообразных масс и суспензий с волокнами или твердыми частицами размером до 5 мм. Винтовые растворонасосы серии «СОСНА» относятся к роторовращательным (героторным) механизмам. Рабочие органы представляют собой винтовую пару с внутренним зацеплением. Подвижный элемент рабочей пары, однозаходный винт (ротор), совершает планетарное движение в обойме (статоре)
.Винтовой насос серии «СОСНА» - практически безальтернативное оборудование для перекачивания вязких и абразивных масс, материалов, которые существенно отличны по плотности (пенобетона, полистиролбетона), ячеистобетонных смесей, а также напорной подачи сложных, многокомпонентных смесей, особо чувствительных к механическому воздействию, жидких и пастообразных масс и суспензий с волокнами или твердыми частицами, что означает многофункциональное использование этого вида строительного оборудования.

Растворонасос серии «СОСНА» имеет бункер для приема материала из смесительной установки. Наличие расходного бункера позволяет проводить непрерывную подачу материала при использовании смесительного оборудования циклического действия, что особенно важно при выполнении работ, перерыв в которых нежелателен либо вовсе недопустим (механическое нанесение штукатурных растворов, заполнение форм и т.д.). Для облегчения перемещения по строительной площадке насосные агрегаты оснащены колесными шасси.
