Насос шламовый бытовой – описание, виды, характеристики, производители и отзывы :: SYL.ru

Шламовый насос

Шламовые насосы - специальное оборудование, предназначенное для перекачивания жидкостей с большим количеством примесей и твердых фракций, достигающих 120 мм. Растворенные частицы могут составлять до 70% от общей массы гидросмеси и иметь относительно высокую плотность, достигающую в некоторых случаях 2500 кг/куб.м.



Подобное оборудование применяется для откачки,как бытовых, так и производственных отходов, сточных вод, при выполнении дренажных работ. С помощью шламовых насосов проводят работы по восстановлению пляжей, зон побережья, поочистке рек и озер и углублению их дна, производят тушение природных пожаров. Используют оборудование для выполнения ирригационных работ, при строительстве плотин и мостов, для добычи песка из карьеров и рек и в других случаях, если фекальный или дренажный насосы не справляются с объемом работы. Таким образом, подобные центробежные насосы подходят для перекачки разного рода абразивных жидкостей.



Различают несколько видов насосного оборудования (иначе насосов типа Ш):



  • одноступенчатые горизонтальные насосы (ГШН) предназначены для откачки жидкостей, в составе которых имеются мелко-фракционные частицы плотностью от 1200 до 2500 кг/куб.м (не превышающие размером 20 мм).
  • вертикальные насосы (ВШН) применяютсяпри бурении скважин для откачки раствора, используемого для их промывки. Такое оборудование позволяет осуществлять работы по откачке гидросмесей, имеющих в своем составе твердые частицы крупной фракции (до 20 мм) плотностью около 1300 кг/куб.м. Однако содержание частиц не должно быть более 20% от общего объема.
  • суспензионные шламовые насосы (типа С) – имеют горизонтальную конструкциюконсольного типа.



Конструкция и виды шламовых насосов





Знание основных параметров оборудования необходимо, чтобы выбрать определенную наиболее подходящую модель шламового насоса. Все выпускаемые насосы различаются по способу подачи жидкости, скорости напора гидросмеси и высоте её столба, который поднимается над всасывающим насосным элементом. Конструкция шламового насоса состоит из корпуса, рабочего колеса и броневого диска. Следует обращать внимание на скорость, с которой вращается рабочее колесо – от этого показателя зависит износ оборудования. Соответственно, чем скорость вращения ниже – тем меньше изнашивается гидравлическая часть насоса. Однако вращающееся с небольшой скоростью колесо, обеспечивающее в то же время высокие показатели работы, влияет на габариты и стоимость насосов, которые соответственно увеличиваются.







Шламовые насосы бывают двух типов,в зависимости от конструкционных материалов,используемых для их производства:



  • Металлические, для производства которых, в основном, используют 28% хромистую сталь. По свойствам этот материал подходит для откачки обычного шлама. Высокощелочные жидкости перекачивают насосами, для производства которых используется сталь с содержанием хрома выше 28%. Такие насосы используются на целлюлозно-бумажном производстве и угольных ТЭЦ. В сфере производства фосфорных удобрений используют шламовые насосы, изготовленные из стали, имеющей в составе более 35% хрома. С их помощью откачивают кислые шламы.
  • Входящие в состав системы насосы с резиновым покрытием обеспечивают её высокую производительность, допуская лишь минимальные повреждения. Подобные насосы отличаются более длительным сроком эксплуатации. Единственным минусом насосов, покрытых резиной, является невозможность перекачивания гидросмесей, имеющих в составе абразивные частицы или острые фракции, превышающие размером 6,5 мм. Твердые элементы, а также агрессивные вещества и температура сточных вод могут повредить элементы насоса, изготовленные из натурального каучука.



Таким образом, выбирая между представленными моделями оборудования, стоит учитывать их цену и срок эксплуатации, в том числе и озвученный срок замены запасных элементов. Российские производители в этом плане существенно выигрывают у иностранных компаний, однако, качество отечественных насосов в некоторых случаях оставляет желать лучшего.

В настоящее время практически производители шламовых насосов имеют специальные компьютерные программы, позволяющие определять количество необходимых для обслуживания системы насосов. Получить необходимые данные возможно при имеющихся сведениях об основных параметрах системы.

promplace.ru

Песковые и шламовые насосы - Насосы.ПРО

Для перекачки воды с большим содержанием песка и крупных частиц из котлованов и т.п. есть специальные насосы - песковые (перекачивают частицы до 2-3 мм, до 30% по объему) и шламовые (перекачивают частицы 20-30 мм, до 30% по объёму).

Отличительными особенностями таких насосов являются:
- более мощные электродвигатели, чем у дренажных насосов,
- специальные сплавы стойкие к абразиву, которые применяются в проточной части насоса (или есть насосы, проточная чать которых покрыта резиной, которая хорошо работает с мелким абразивом),
- возможность замены быстроизнашиваемых частей в насосной части без замены всего корпуса насоса.

Шламовые насосы типа ГШНГоризонтальный шламовый насос типа ГШН - консольный центробежный горизонтальный, одноступенчатый грунтовый насос с рабочим колесом одностороннего входа, с осевым подводом… Шламовые насосы типа ПБАгрегаты насосные песковые типа ПБ представляют собой консольные центробежные горизонтальные, одноступенчатые насосы с рабочим колесом одностороннего входа, с боковым подводом… Песковые насосы типа П, ПР, ПКНасосы типов П, ПР, ПК — горизонтальные консольные одноступенчатые насосы. Предназначены для перекачивания продуктов обогащения руд и глиноземного производства, песчаных… Шламовые насосы полупогружные типа ВШНВертикальный шламовый насос типа ВШН - консольный центробежный горизонтальный, одноступенчатый с рабочим колесом одностороннего входа, с осевым подводом жидкости, с… Шламовые насосы типа ГРАТ, ГРАК, ГРАРГрАТ(К) –горизонтальные, консольные, одноступенчатые насосы, соединенные с эл.двигателем с помощью упругой муфты или клиноременной передачи. Предназначены для перекачивания высокоабразивных гидросмесей… Песковые полупогружные типа ПРВП, ПКВПНасосы типов ПРВП и ПКВП — консольные вертикальные погружные с опорами вне перекачиваемой жидкости. Предназначены для перекачивания продуктов обогащения руд… Песковые полугружные типа ПВПЦентробежный насос ПВП 100/16 в составе электронасосного агрегата, предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других… Песковые погружные типа ППК, ППРПередвижной погружной моноблочный центробежный электронасос ППК 100/16 предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных… Насосы песковые типа П, ПВП, ППР Песковые насосы типа П и их модификации предназначены для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с… Погружные насосы GLSОбласти применения: Бытовое, коммунальное, промышленное Применение: Перекачивание сточных вод, бытовых стоков и промышленного шлама, а также чистых вод, осушение котлованов… Погружные насосы GLVОбласти применения: Бытовое, коммунальное, промышленное Применение: Перекачивание сточных вод, бытовых стоков и промышленного шлама, а также чистых вод, осушение котлованов… Погружные насосы DLGОбласти применения: Бытовое, коммунальное, промышленное Применение: Перекачивание сточных вод, бытовых стоков и промышленного шлама, а также чистых вод, осушение котлованов… Насосы Wilo-EMU FA модели WRТип   Погружные насосы для отвода сточных вод с механическим смешивающим устройством   Применение   В пескоуловителях Для перекачивания шлама… Насосы Wilo-EMU KPRТип   Аксиальный погружной насос с двигателем с сухим ротором для применения в шахтах трубопроводов   Применение   Для перекачивания… Насосы типа ПГННасосы типа ПГН – шламовые, горизонтальные Перекачиваемая среда:Предназначены для перекачивания различных абразивных жидкостей (суспензии руд, пульпа, промышленные стоки, загрязненная техническая вода… Шламовый насос Blackmer Frame M 150х200-13-254Технические данныеРасход, м3/ч: 250;Входной патрубок, мм: 200;Давление, м.в.ст.: 13;Выходной патрубок, мм: 150;Мощность, кВт: 15;ДхШхВ, см: 86х74х77;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-13-279Технические данныеРасход, м3/ч: 250;Входной патрубок, мм: 200;Давление, м.в.ст.: 19;Выходной патрубок, мм: 150;Мощность, кВт: 22;ДхШхВ, см: 86х74х77;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-13-305Технические данныеРасход, м3/ч: 350;Входной патрубок, мм: 200;Давление, м.в.ст.: 21;Выходной патрубок, мм: 150;Мощность, кВт: 30;ДхШхВ, см: 86х74х77;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-13-330Технические данныеРасход, м3/ч: 350;Входной патрубок, мм: 200;Давление, м.в.ст.: 27;Выходной патрубок, мм: 150;Мощность, кВт: 37;ДхШхВ, см: 86х74х77;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 200х250-13-167Технические данныеРасход, м3/ч: 450;Входной патрубок, мм: 250;Давление, м.в.ст.: 14;Выходной патрубок, мм: 200;Мощность, кВт: 22;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 200х250-13-279Технические данныеРасход, м3/ч: 450;Входной патрубок, мм: 250;Давление, м.в.ст.: 15,5;Выходной патрубок, мм: 200;Мощность, кВт: 30;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 200х250-13-305Технические данныеРасход, м3/ч: 500;Входной патрубок, мм: 250;Давление, м.в.ст.: 19,5;Выходной патрубок, мм: 200;Мощность, кВт: 37;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 200х250-13-330Технические данныеРасход, м3/ч: 600;Входной патрубок, мм: 250;Давление, м.в.ст.: 24;Выходной патрубок, мм: 200;Мощность, кВт: 55;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-15-279Технические данныеРасход, м3/ч: 320;Входной патрубок, мм: 200;Давление, м.в.ст.: 19,5;Выходной патрубок, мм: 150;Мощность, кВт: 30;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-15-305Технические данныеРасход, м3/ч: 350;Входной патрубок, мм: 200;Давление, м.в.ст.: 24;Выходной патрубок, мм: 150;Мощность, кВт: 37;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-15-330Технические данныеРасход, м3/ч: 390;Входной патрубок, мм: 200;Давление, м.в.ст.: 28;Выходной патрубок, мм: 150;Мощность, кВт: 45;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-15-356Технические данныеРасход, м3/ч: 420;Входной патрубок, мм: 200;Давление, м.в.ст.: 33;Выходной патрубок, мм: 150;Мощность, кВт: 55;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 150х200-15-381Технические данныеРасход, м3/ч: 450;Входной патрубок, мм: 200;Давление, м.в.ст.: 37,5;Выходной патрубок, мм: 150;Мощность, кВт: 75;ДхШхВ, см: 86х74х83;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 200х250-15-305Технические данныеРасход, м3/ч: 450;Входной патрубок, мм: 250;Давление, м.в.ст.: 20,5;Выходной патрубок, мм: 200;Мощность, кВт: 37;ДхШхВ, см: 86х74х85;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 200х250-15-330Технические данныеРасход, м3/ч: 500;Входной патрубок, мм: 250;Давление, м.в.ст.: 25,5;Выходной патрубок, мм: 200;Мощность, кВт: 55;ДхШхВ, см: 86х74х85;Обороты в минуту: 1450;Вес, кг:… Шламовый насос Blackmer Frame M 200х250-15-381Технические данныеРасход, м3/ч: 600;Входной патрубок, мм: 250;Давление, м.в.ст.: 36;Выходной патрубок, мм: 200;Мощность, кВт: 90;ДхШхВ, см: 86х74х85;Обороты в минуту: 1450;Вес, кг:… Получить прайс-лист, узнать цену и купить песковые и шламовые насосы Вы можете сделав запрос по электронной почте [email protected] или позвонив по телефону +7 (343) 311-13-14.

nasosy.pro

Насосы ГШН, 6Ш8, ВШН шламовые

Назначение и конструкция шламовых насосов:

Шламовые насосы – к этой группе относятся центробежные насосы, предназначенные для перекачки различных гидросмесей с большим содержанием песка, шлама, грунта и др. По сравнению с грязевыми насосами шламовые перекачивают более «экстремальные» среды. Отечественные насосы условно разделяют на грунтовые, песковые и шламовые в узком значении (иностранные насосы такого предназначения объединяются под словом шламовые).

Шламовые насосы (в узком смысле) — по своему функциональному назначению близки к насосам песковым, однако обеспечивают перекачивание гидросмесей с более высокой плотностью твердых фракций (до 2500 кг/м3) и с более крупными твердыми частицами. Проточная часть насосов состоит из корпуса насоса, броневого диска, рабочего колеса.



Исполнение насосов:

  • Насосы шламовые типа Ш (ГШН) – горизонтальные

  • Насосы шламовые типа ВШН — вертикальные, с опорами вне перекачиваемой жидкости,
    соединение с электродвигателем — через упругую втулочно-пальцевую муфту

  • Насосы суспензионные типа С — горизонтальные, консольные

  • Сальниковое уплотнение с подводом промывочной воды

  • В насосах предусмотрен гидрозатвор сальникового уплотнения

Насос горизонтальный шламовый 6Ш8 (ГШН-250/50) и 6Ш8-2(ГШН-150/30)

Консольный центробежный горизонтальный насос, одноступенчатый с рабочим колесом одностороннего входа, с осевым подводом жидкости, с приводом от электродвигателя через эластичную муфту. Рабочие органы изготовлены из стали 40Х.



Насос предназначен для перекачивания:

  • абразивных гидросмесей (глинистых и гравийных растворов, смеси воды с песком, рудой и др.)

  • промывочного раствора, применяемого при бурении скважин

  • бытовых и промышленных сточных вод

  • отработанного промывочного раствора в гидроциклонную установку для очистки от выбуренной породы

Характеристики перекачиваемой среды:

  • плотность гидросмеси до 1300 кг/м3 (6Ш6 (ГШН-250/50)), до 2500 кг/м3 (6Ш8-2 (ГШН-150/30))

  • температура от +5 °С до +60 °С (6Ш6 (ГШН-250/50)), от +5 °С до +55 °С (6Ш8-2 (ГШН-150/30))

  • содержание твердых частиц не более 25%

  • максимальная величина твердых частиц не более 20 мм

Насосы вертикальные шламовые ВШН и ВШНС (секционные)

Насос предназначен для перекачивания:

  • гидросмесей (глинистых растворов, смеси воды с песком, рудой и др.)

  • бытовых и промышленных сточных вод

  • отработанного промывочного раствора

  • гидроциклонную установку для очистки от выбуренной породы

  • промывочного раствора, применяемого при бурении скважин

Характеристика перекачиваемой среды:

  • плотность гидросмеси, До 1 300 кг/м3

  • температура, от +5 °С до + 50 °С

  • содержание твердых частиц, не более 25%

  • максимальная величина твердых частиц, не более 20 мм

Условные обозначения:



1) хШН-ППП/НН – NN, где:

х — Исполнение насоса (Г – горизонтальное; В – вертикальное)

Ш — Шламовый

Н — Насос

ППППодача, м3

НННапор, м

NNУ насосов вертикального исполнения — порядковый номер насоса в группе, в зависимости от глубины погружения



2) xШy – n, где:

х — Диаметр всасывающего патрубка в дюймах

Ш — Шламовый

y — Стандартная  производительность насоса

nУменьшенная производительность насоса



3) НЖН – 200А — 1, где:

Н — насос

Ж — жидкостный

Н — навесного типа

200Подача, м3

Амодернизация, с увеличением производительности

1 — модификация: 1 – передвижного типа, (без цифры) – стационарного типа



Насосы типа С применяются:

  • для перекачивания магниевой суспензии, продуктов глиноземного производства и обогащения руд, абразивных гидросмесей из колодцев, водосборников, технологических емкостей — на обогатительных фабриках, предприятиях металлургической и строительной отраслей промышленности

  • для перекачивания применяемого при бурении скважин промывочного раствора

  • для перекачивания бытовых сточных вод

Перекачиваемые среды насосов типа С:

  • магнетитовые суспензии с мелкой твердой фракцией плотностью до 2200 кг/м3

  • размер абразивных частиц — до 1 мм

  • температура перекачиваемой жидкости — до + 60°С

Материалы исполнения проточной части насосов:

  • Насосы типа ВШН, ГШН, Ш — сталь 40ХЛ

  • Насосы типа С — износостойкий чугун ИЧХ28Н2

Технические характеристики насосов типов ВШН, Ш, С:

Типоразмер насосного
агрегата

Параметры насоса

Параметры электродвигателя

Размеры насосного агрегата, мм

Масса, кг

Подача, м3

Напор, м

Тип

P, кВт

n, об/мин

Н

В

Lп

Dv

Dyi

Насосные агрегаты типа ВШН

ВШН-150

150

30

АИР180М4

30,0

1450

1750

860

1300

н/д

125

750

ВШН-170

170

35

5А200М4

37,5

1450

2050

625

1600

н/д

125

900

Насосные агрегаты типа Ш

ГШН250/50

250

50

5АМ250М4

90,0

1450

2260

770

870

150

125

1220

ГШН150/30

150

30

АИР180М4

30,0

1450

2180

580

760

125

100

800

6Ш-8

250

50

5АМ250М4

90,0

1450

2270

780

880

150

125

1245

6Ш-8-2

150

30

АИР180М4

30,0

1450

2200

583

760

125

100

820

8Ш-8

560

35

5AM315S6

110,0

980

2850

960

1310

250

200

2990

Насосные агрегаты типа С

8С-8

360

36

6A355S6

160,0

980

2732

870

1180

200

150

3044

8С-8

360

36

5AM315S6

110,0

980

2580

870

1180

200

150

2564



Насосы типа НЖН — центробежные, одноступенчатые с рабочим колесом открытого типа, с приводом от электродвигателя. Рабочие органы изготовлены из серого чугуна. Измельчающее устройство — двухступенчатое ножевого типа. Способ перемешивания — механический (винтом). Насосы НЖН комплектуются лебедкой для поднятия и опускания в приемник.

Насосы эксплуатируются в стационарном положении (вертикальном или наклонном) после монтажа над приемником. Управление насосами осуществляется с пульта управления. Без измельчающих и перемешивающих устройств производительность и напор насосов увеличиваются на 5-10%.

Насос НЖН изготавливается в двух модификациях:

1 — стационарное исполнение — на раме, на салазках

2 — передвижное — на пневматическом ходу ( исполнение 1)

Насос НЖН-200А-1 предназначен для перекачивания:

1 — гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…11 с фекалиями, с песком, шлаком и др.)

2 — бытовых и промышленных сточных вод, в том числе на сооружениях биологической очистки стоков

3 — навоза (фекалий) по трубопроводу в навозохранилища или для налива в транспортные средства

4 — измельчения крупных примесей навоза и перемешивания в навозоприемнике

Характеристики перекачиваемой среды:

1 — плотность гидросмеси до 1200 кг/ м3

2 — температура от +5°С до+50°С

3 — содержание твердых частиц не более 14%

4 — максимальная величина твердых частиц не более 2 мм

Характеристики перекачиваемого навоза:

1 — влажность навоза (содержание соломистых включений и остатков кормов

длиной не более 20 см и толщиной не более 2 см должно быть менее 10% объема) — 86-99 %

2 — размер включений после измельчения не более 15мм

99-t.ru

Насос для ила и откачки песка бытовой: бытовой

В бытовых или промышленных условиях часто встает проблема откачки воды. Но с выкачкой чистого потока справится насос любого типа, а вот для вкраплений песка, ила, требуются совершенно другие насосы, называемые песковыми. Оборудование имеет повышенную степень надежности и при этом обладает мощным функционалом.

Основные характеристики песковых носов

Песковой насос – оборудование одноступенчатое, консольное с открытым рабочим колесом одностороннего входа

Песковой насос – оборудование одноступенчатое, консольное с открытым рабочим колесом одностороннего входа. Относятся насосы к центробежному типу и прекрасно справляются как с абразивными частицами, так и с залежами ила. Однако существуют определенные ограничения физико-химических свойств жидкости. Показатели такие:

  1. Температурный режим от +5 С до +60 С;
  2. Плотность до 1300 кг/м3;
  3. Концентрация ила и абразивных вкраплений не более 25%;
  4. Максимальный размер фракций до 10 мм;
  5. Микротвердость до 9000 мПа.

Сфера применения оборудования широка: металлургия, горнорудная добыча, строительство и бытовые нужды. Насос для откачки ила и песка способен справляться со следующим списком задач:

  • очистка и последующее заполнение траншейных конструкций;
  • откачка шламовых остатков, ила, глины, песка, бытовых отходов;

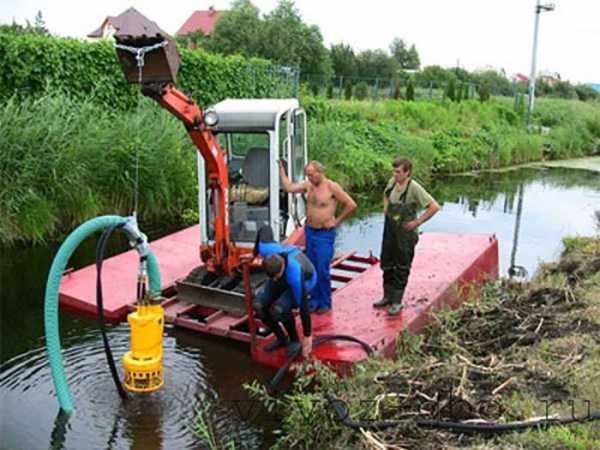

  • очистка пруда от загрязнений;
  • выкачка вод из кессонов в период строительных работ;
  • восстановление и очистка прибрежных зон;
  • удаление потоков с мраморной пылью;
  • извлечение песка, ила со дна колодцев, скважин.

Оборудование идеально подходит для прокачки жидкостей в пожароопасных условиях.

Виды насосов

Расположение вала в оборудовании определяет горизонтальный или вертикальный тип насоса. Более устойчивыми и практичными считаются модели консольные горизонтального типа расположения с одноступенчатым насосом, оснащенным рабочим колесом на односторонний вход

Показатель защиты прочности определяет типовид насосов, а также показывает максимально допустимый размер нерастворимых вкраплений:

  • гуммированный – размер частиц 0-2мм;
  • корундированый – вкрапления до 1 мм;
  • износостойкий из чугуна (обозначается типом П и Пб) допускает размеры вещества до 6 мм.

Расположение вала в оборудовании определяет горизонтальный или вертикальный тип насоса. Более устойчивыми и практичными считаются модели консольные горизонтального типа расположения с одноступенчатым насосом, оснащенным рабочим колесом на односторонний вход. Центробежные приборы успешно используются для откачки залежей ила, лентовидных растений из пруда, прочих резервуаров, а также глиноземных пластов.

Рекомендуем к прочтению:

Материал изготовления прочной части – максимально упроченный чугун повышенной износостойкости. Допустимая плотность откачиваемой жидкости в таких насосах до 1300 кг/м3, а высота запаса до 2 м.

Поверхностный или погружной?

Поверхностный насос – дренажный агрегат мощного типа, оснащенный ротором. Применяется на глубинах до 10 метров

Насос для откачки ила может быть как поверхностным, так и погружным. Поверхностный насос – дренажный агрегат мощного типа, оснащенный ротором. Применяется на глубинах до 10 метров.

Обладает такими достоинствами, как:

  • транспортировка потоков на большие расстояния;
  • возможность длительной эксплуатации;
  • высокая степень надежности, так как нет необходимости погружать оборудование в агрессивную среду.

Недостатков у оборудования немного: шумность и потеря функциональности при работах на средних и великих глубинах.

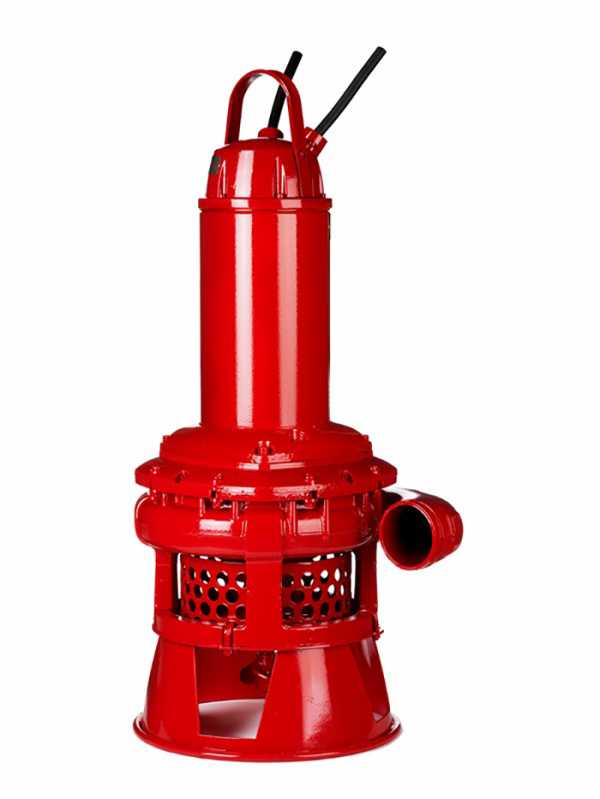

Погружные модели применяются непосредственно в колодцах, скважинах, котлованах. Их опускают в толщу воды и оставляют до полного завершения процесса. Устройство отличается повышенной производительностью, не требует систем охлаждения и работает на глубине до 50 м.

Достоинства:

Рекомендуем к прочтению:

  • компактные габариты;
  • малый вес;
  • способность длительной работы без осмотра
    защита от осушения;
  • автоматическое отключение при появлении сухого хода.

Но недостатки также есть: песковое оборудование нельзя применять в системах автономного водоснабжения, так как подобные модели не обеспечивают чистку жидкостей.

Выбор оборудования зависит от глубины шахты, процесса работ и нужной скорости производимых процессов. Цена также имеет значение, так как погружные модели считаются более дорогими.

Винтовой скважинный насос

Это отдельный тип оборудования, являющийся сегодня самым востребованным. Предназначается насос для работы именно в скважинах и представляет собой агрегат, где рабочим элементом является шнек

Это отдельный тип оборудования, являющийся сегодня самым востребованным. Предназначается насос для работы именно в скважинах и представляет собой агрегат, где рабочим элементом является шнек. Система допускает применение в скважинах с предельно высоким уровнем загрязнения. Благодаря тому, что шнек не позволяет вкраплениям ила, песка и прочих элементов забиваться в рабочие механизмы, оборудование практически не выходит из строя и процесс откачки происходит без сбоев. А вот факт увеличения производительности при ускоренной работе ротора – огромный плюс, так как давление на выходе из трубопровода остается неизменным. Такая особенность и обусловила популярность модели у хозяев частных домостроений. Посредством насоса легко очистить дно пруда или скважины от массивных иловых залежей.

Достоинства конструкции:

  1. Удобство и простота эксплуатации;
  2. Ремонтопригодность;
  3. Отсутствие шумовых эффектов и вибраций;
  4. Предельно длительный срок службы.

Важно! Все рабочие части, такие как: сальники, уплотнения торцевые и прочее, выполнены таким образом, что при малейшей необходимости их можно быстро и просто заменить, даже не имея специальных навыков.

Недостаток у моделей один – высокая стоимость. Но цена окупается очень долгим сроком службы и предельной надежностью агрегата.

vodakanazer.ru

Шламовый насос и его технические характеристики

Далеко не всегда насосы требуются для перекачивания исключительно чистой воды без примесей. В некоторых случаях требуется выкачивать растворы, имеющие в составе твердые и абразивные частицы. Для таких жидкостей разработано специальное устройство – шламовый насос. Такие изделия обладают более жесткой конструкцией, что увеличивает их стоимость. Существуют шламовые насосы горизонтальные, располагающиеся на поверхности, вертикальные или полупогружные и погружные.

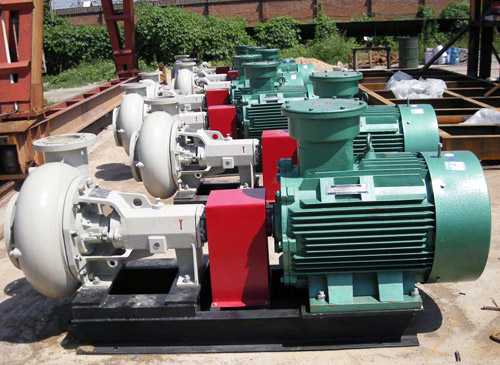

Рис. 1 Внешний вид

Содержание статьи:

Характеристики и особенности

Используется шламовый насос в достаточно жестких условиях. Особенности его работы подразумевают, что технические характеристики устройства несколько отличаются от аналогичных у насосов, перекачивающих воду без примесей.

Помимо общих показателей, таких как уровень мощности, высота подъема и других взаимосвязанных, при выборе шламовой насосной системы учитывается и характер частиц. Твердые частицы в соединении с водой, создающие шлам, отличаются по форме и размеру. Учитывается и их количество в единице объема.

Твердые элементы, находящиеся в жидкости, могут различно себя вести. По степени оседания выделяют три вида шламовой смеси. Она может быть неоседающей, частично оседающей и полностью оседающей.

Неоседающую смесь называют однородной. В ней все частицы представлены равномерно распределенной взвесью и остаются в таком состоянии постоянно. Частично оседающая носит название псевдо-однородной. В ней все частицы представлены в виде взвеси, но их концентрация увеличивается рядом с дном. Оседающая смесь – разнородная. Все частицы в ней быстро оседают.

Выбор правильного шламового насоса основывается на особенностях растворов. Для перекачивания разных смесей требуются различные технические характеристики агрегата.

Основные части насосов

Шламовые насосы работают в довольно жестких условиях, поэтому к ним предъявляют особые технические требования. Особенно важным условием является использование качественных материалов и соблюдение всех особенностей технологии.

Рис. 2 Внутреннее устройство

Двигатели

Двигатели в шламовых насосах отличаются размерами основных частей: ротора и статора. Ротор имеет больший диаметр, а статор – не такие толстые стенки. Благодаря этому тепло от работающего мотора лучше передается в окружающую среду и он быстрее охлаждается. Второй важной особенностью является эффективная изоляция устройства.

Вал с подшипниками

Вал у такого насоса отличается существенной прочностью. Он гораздо надежнее, чем у насосов для чистой воды. В результате увеличиваются сроки эксплуатации даже при высоких нагрузках. Наличие двухрядных шариковых подшипников позволяет выдерживать дополнительные нагрузки бокового и осевого характера.

В результате добавления в конструкцию усиленных деталей улучшаются технические характеристики насосов, но при этом и увеличивается их цена.

Уплотнители

Важными частями погружных агрегатов являются уплотнители. Они обеспечивают герметичность и износоустойчивость. Используются специальные уплотнительные кольца, разработанные с учетом абразивных свойств перекачиваемых смесей. К уплотнительным узлам относят также стопорные кольца с пружинами, защищены от коррозии, механического износа и засорения.

Рабочее колесо

Эта часть шламового насоса несколько отличается от аналогичных деталей агрегатов, перекачивающих чистую воду. В процессе разработки устройства был изменен угол наклона лопастей. Благодаря этому при работе центробежного устройства твердые частицы двигаются рядом со стенками рабочей камеры. В результате уменьшается сопротивление при перекачивании смеси и сокращается износ от ударов частиц о лопасти.

Все шламовые агрегаты имеют защиту от появления неисправностей. Имеется датчик, сигнализирующий о разгерметизации, термодатчики. Предотвращающие перегрев и другие аналогичные элементы.

Советуем почитать: Очистка воды в квартире

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Поставка шламовых насосов

Шламовые насосы представляют собой оборудование, основной функцией которых является перекачка и транспортирование жидкостей с большим процентным содержанием твёрдых частиц с фракциями до 15 см, а также различных примесей. Большую сложность при перекачивании сред с примесями представляет наличие в них растворённых частиц, содержание которых зачастую превышает 70 %, что может увеличивать плотность смесей до 2 500 кг/м³.

Для работы с такими жидкостями шламовые насосы NETZSCH HB являются наиболее эффективным решением, поскольку их конструкция позволяет эффективно справляться с транспортированием и перекачиванием подобных смесей с повышенной вязкостью и высокой плотностью.

Винтовые и ротационно-поршневые насосы NETZSCH HB

Винтовые насосы NEMO НВ и ротационно-поршневые насосы TORNADO НВ известного производителя NETZSCH отлично подходят для работы со сложными рабочими средами. Используя шламовые насосы NETZSCH НВ, можно перекачивать и транспортировать стоки, шламы обыкновенные и сгущённые, грязи с минеральными отложениями, жидкости с высокой степенью плотности, а также гидросреды с большой вязкостью и высоким содержанием абразивных частиц.

Такая работоспособность насосов обусловлена конструктивными особенностями, а именно оснащением установок эксцентриковыми шнековыми устройствами и ротационно-поршневой конструкции.

Так, например, насосная установка серийного производства NEMO BY НВ используется при транспортировке шлама в технологических системах для обогащения руд, а насосы марки NEMO SY НВ способны перекачивать плотные смеси с включением частиц угля.

Насосные установки марки TORNADO НВ, ротационно-поршневого типа, целесообразно использовать для перекачки и транспортировки шлама с повышенной густотой

Перекачиваемые среды насосов

Используя шламовый насос можно без проблем и ущерба для оборудования транспортировать и перекачивать гидросмеси с примесями:

  • Гравия

  • Песка с гравием

  • Шлаков

  • Золы со шлаками

  • Абразивных частиц, с аналогичной структурой и физико-химическими свойствами

Насосы NETZSCH HB применяют для

  • Перекачки жидкостей в водоёмах искусственного и естественного происхождения

  • Работ по углублению и очистке дна

  • Тушения пожаров при заборе воды из водоёмов

  • Установок дренажа

  • Откачивания жидкостей при паводках, ливнях из рвов и траншей

  • В качестве оборудования при устройстве гидротехнических затворов (перегораживание русла)

  • Работ по ирригации и геологоразведочных мероприятий

  • Строительства и реконструкций плотин и мостов

  • Удаления лишней воды на электростанциях

  • Откачки осадков из отстойников, септиков, бассейнов, котлованов и цистерн

  • Добычи речного песка (восстановление площадей пляжей, очистка озёр и рек)

ng-razvitie.ru

Шламовые насосы: виды и особенности


Центробежные шламовые насосы широко применяются в нефтяной и химической промышленности, металлургии. Конструктивные особенности такого оборудования объясняются необходимостью перекачки различных жидкостей с высоким содержанием различных примесей. Работа центробежных шламовых насосов возможна при наличии включений до 2500 кг/куб.м.: песка, грунтов, шлама.

Конструктивно основная часть шламового насоса состоит из трех крупных частей: рабочего колеса, корпуса и броневого диска. Главные характеристики такого оборудования – высокие показатели, экономичности, надежности и износоустойчивости, что делает возможным эксплуатацию таких насосов в самых жестких условиях.

Классификация шламовых насосов делит такое оборудование на различные виды. Например, в зависимости от назначения различают:

1.

  • Горизонтальные шламовые насосы.



Такой тип установок рассчитан на работу с абразивными смесями: глинистыми растворами, растворами, содержащими гравий, песок или руду. Помимо этого, горизонтальные насосы  используют для откачки сточных вод, при бурении скважин для откачки промывочного раствора. ГШМ работает с гидросмесями плотностью до 2500 кг/куб.м., т.е. содержащими не более 25% примесей. Размер частиц при этом не должен быть более 20 мм.  Проточная часть таких насосов изготавливается из стали.

2.

  • Вертикальные шламовые насосы.



Такие насосы отличаются от предыдущего типа лишь расположением, при этом основные характеристики и назначения полностью аналогичны.

3.

  • Шламовые насосы типа «С».



Особый вид насосов, специально предназначенный для работы с продуктами глиноземного производства, магниевой суспензией, промышленными и бытовыми сточными водами. Кроме этого, насосы типа «С» могут успешно применяться при бурении скважин или для перекачивания продуктов обогащения руд. Проточная часть таких насосов выполняется из чугуна. Максимальный размер пропускаемых частиц составляет 1 мм.

4.

  • Шламовые насосы навесного типа.



Такой тип насосов относят к отдельному виду, так как их основное применение заключается в перекачке навоза или биологических смесей. Навесные насосы могут быть выполнены на стационарной раме или на ходовой части, что позволяет их перемещать с места на место. Максимальный размер твердых частиц для насосов такого типа составляет 2 мм.



Смотрите также:

Полезные статьи

1pump.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
