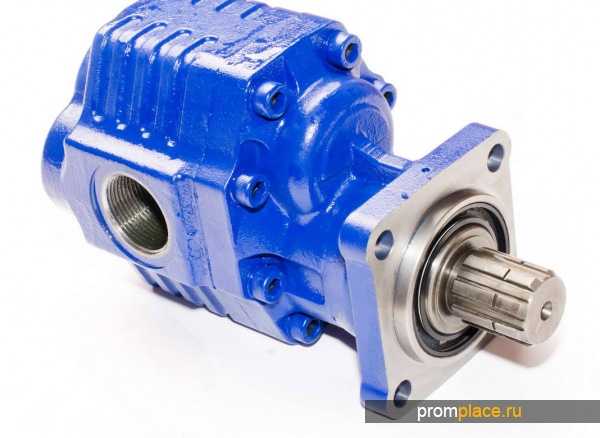

Насос шестеренный

Для любого гидравлического аппарата одним из важнейших механизмов является насос. Важно чтобы он был не только производительным, но и надёжным. Эти качества весьма удачно сочетает в себе насос шестерённый, основным назначением которого является нагнетание рабочей жидкости. Наиболее часто шестерённые насосы используются в гидравлических системах управления.



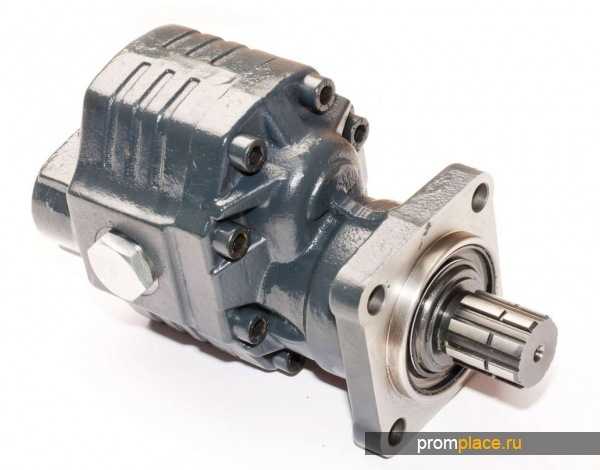

Разновидности шестеренных насосов



Насос шестеренный относится к классу объёмных насосов и может работать с жидкостью практически любой вязкости, что весьма важно при подаче смазочных материалов к рабочим элементам и узлам. Согласно технической классификации шестерённые насосы подразделяются:





- насосы общепромышленного типа;
- насосы для подачи битума;
- вискозные насосы;
- насосы для машиностроительных гидросистем.


Насос шестеренный одинаково хорошо работает со всеми смазывающими жидкостями. Так, это могут быть: масла, мазут, дизтопливо. В технической документации шестерённые насосы имеют обозначение, согласно их конструктивных особенностей:


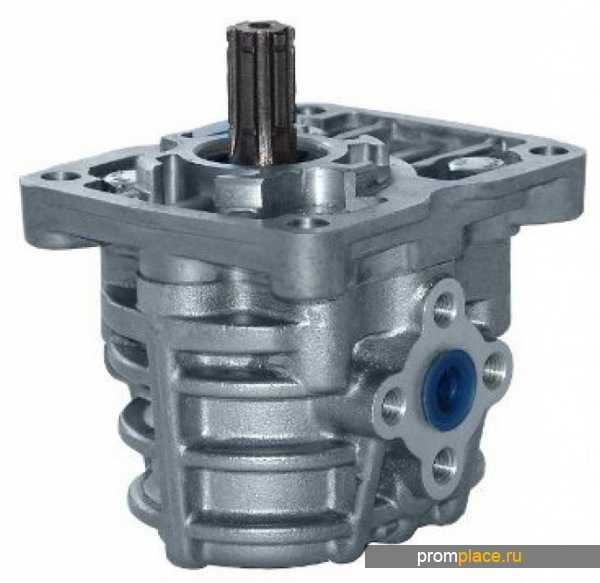

- НМШ, Ш. - Насос, имеющий внутреннюю опору на лапах;
- НМШФ - Насос с внутренней фланцевой опорой;
- НМШГ. Насос, снабженный рубашкой обогрева.





Шестерённый насос имеет ряд значительных преимуществ:


- простота конструкции;
- высокая степень надёжности;
- доступная стоимость;
- не теряет своих рабочих показателей даже при высоких оборотах.



Принцип работы и технические характеристики шестеренных насосв



Как следует из названия, работа такого устройства, как насос шестеренный, обеспечивается за счёт шестерней. За счёт вращения шестеренчатых приспособлений образуются разряженные зоны, при этом жидкость движется по направлению к патрубку. Наиболее распространено крепление насоса на плите с использованием муфтового соединения, однако применяется и крепление на фонарь, в этом случае, в наименовании насоса будет присутствовать соответствующая маркировка (буква "Ф").







Надёжность шестеренного насоса во многом обеспечена использованием предохранительного клапана. Срабатывая он должен обеспечивать выброс лишнего давления. Предел срабатывания клапана устанавливается производителем и указывается в документации. Стоит заметить, что наиболее часто устанавливаемый предел срабатывания составляет примерно 1,5 величины рабочего давления.


Весьма удобным с технической точки зрения является то, что насос шестеренный не нуждается в смазке, так как роль её выполняет рабочая жидкость. Также перечисляя технические особенности, стоит отметить, что в такого рода насосах применяются только прямозубые шестерни.


Маркировка шестерённых насосов является классической и состоит из ряда числовых и буквенных обозначений. Стоит рассмотреть её подробнее:


1. НМШ. Указывает принадлежность к шестерённым насосам, обозначение может быть и другим, в зависимости от классификации.


2. Число, говорящее о подаче насоса, указывается в литрах на 100 оборотов.


3. Максимальное рабочее давление, указывается в стандартной величине, то есть кГс/см2.


4. Далее идёт дробное обозначение самого агрегата, где числителем является его подача, а знаменателем рабочее давление.





5. Далее идёт буквенное обозначение, раскрывающее материал гидравлической части.


6. Затем снова цифра, говорящая о модификации относительно двигателя.


7. Рп. Сообщает о том, что подача может регулироваться. У нерегулируемых насосах данное обозначение отсутствует.


Насос шестеренный широко применяется в оснащении гидравлического оборудование, что используется в разнообразных типах транспорта (пассажирский, грузовой и др.).

promplace.ru

Насос шестеренный, Ш, НШ, гидравлический, схема, чертёж, принцип работы, ремонт

Шестеренные насосы и гидромоторы благодаря простой конструкции и надежности в работе широко распространены в гидроприводах дорожных машин. Принцип действия шестеренного насоса (рис. 1) заключается в следующем.

Две шестерни равной ширины ведущая 1 и ведомая 2 находятся в зацеплении и расположены в корпусе 3 с минимальным радиальным зазором. К торцовым поверхностям шестерен прилегают боковые стенки насоса. При вращении шестерен жидкость, заполняющая впадины между зубьями, переносится шестернями по внутренней поверхности корпуса (показано стрелками) из полости всасывания А в полость нагнетания Б.

Объемный КПД в основном зависит от утечек рабочей жидкости через зазоры, образованные головками зубьев и корпусом насоса, а также между торцовыми поверхностями шестерен и боковыми стенками корпуса. Кроме того, дополнительно возникают утечки по линии контакта зубьев. Чтобы уменьшить радиальные утечки, зазор между шестернями и корпусом насоса делают минимальным, а для снижения торцовых утечек боковые стенки автоматически прижимаются к торцовым поверхностям шестерен жидкостью под рабочим давлением. Максимальное значение КПД шестеренных насосов — 0,8...0,95.

Насос шестеренный схема, чертёж

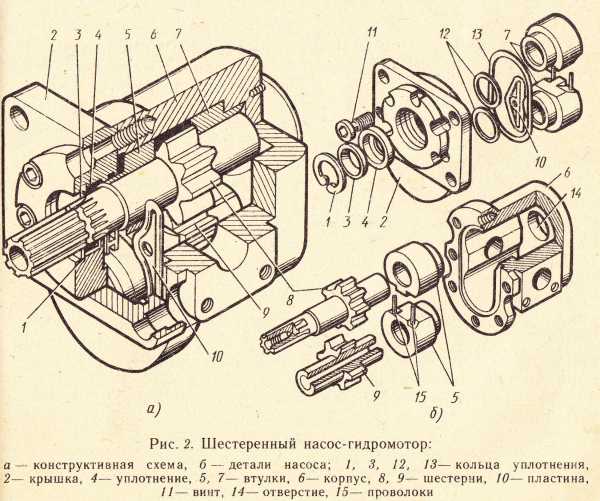

В шестеренном насосе-гидромоторе (рис. 2) ведущая 8 и ведомая 9 шестерни изготовлены заодно с валами и заключены в алюминиевый корпус 6. Корпус закрыт крышкой 2, привернутой к нему винтами 11. Опорными подшипниками скольжения для валов служат «плавающие» бронзовые втулки 5 и 7. Одновременно они выполняют роль упорных подшипников для торцов шестерен 8 и 9. Между крышкой и корпусом проложено уплотнительное кольцо 13 из маслостойкой резины.

Ремонт шестеренных насосов

Для предупреждения вытекания рабочей жидкости и защиты втулки 5 от попадания пыли и грязи установлено уплотнение 4, фиксируемое стопорным 1 и опорным 3 кольцами. Кроме того, в крышке выполнены расточки, в которые вводят дополнительные уплотнительные кольца 12. Передние бронзовые втулки 5 могут перемещаться вдоль валов-шестерен. Втулки автоматически прижимаются к шестерням независимо oт их износа путем подачи рабочей жидкости под давлением в торец втулки. Этим достигается высокий КПД насоса-гидромотора и увеличивается срок его службы.

Чтобы избежать перекоса втулок из-за неравномерной нагрузки в зоне камер всасывания и нагнетания, со стороны всасывающей камеры установлена фигурная разгрузочная пластина 10, обтянутая по контуру резиновым кольцом. Пластину располагают между крышкой 2 и втулками 5. Между сопряженными поверхностями втулок 5 и 7 для упрощении сборки предусмотрен зазор 0,1...0,15 мм. После сборки этот зазор принудительно выбирают, поворачивают втулки и фиксируя их проволоками 15, вставленными в отверстия втулок. Рабочая жидкость, просочившаяся вдоль валов, поступает через отверстие в крышке 2 и отверстие в ведомой шестерне в полости, соединенные, с камерой всасывания. К боковым поверхностям корпуса насоса-гидромотора крепят винтами всасывающий и нагнетательный патрубки.



Отверстие большого диаметра под всасывающим патрубком отмечено на корпусе надписью «Вход». Насосы могут быть использованы как для левого, так и для правого вращения. Чтобы изменить направление вращения, меняют местами ведущую и ведомую шестерни, переставляют втулки так, чтобы их положение и направление разворота стыка и проволок было таким же, как у задних втулок, а затем поворачивают крышку 2 на 180°. Нельзя менять направление входа и выхода в насос, так как это может привести к выдавливанию рабочей жидкостью сальника ведущей шестерни. В корпусе насоса-гидромотора сделано коническое резьбовое отверстие 14 для отвода просочившейся рабочей жидкости при использовании гидромашины в режиме гидромотора. В это отверстие ввертывают штуцер, к которому прикрепляют дренажный трубопровод, соединяющий внутреннюю полость корпуса с баком гидравлической системы.

remgidro.ru

Шестеренные насосы

Шестеренный насос для масла (моторное)

Технические характеристики перекачиваемой среды

Технические характеристики насоса

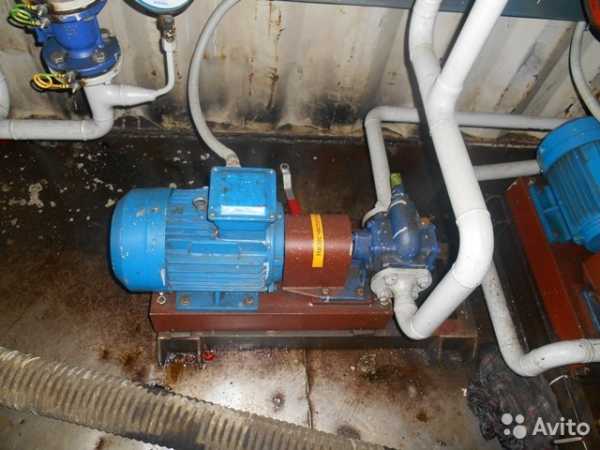

Насос шестерённый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании.

Технические характеристики электродвигателя

Материальное исполнение

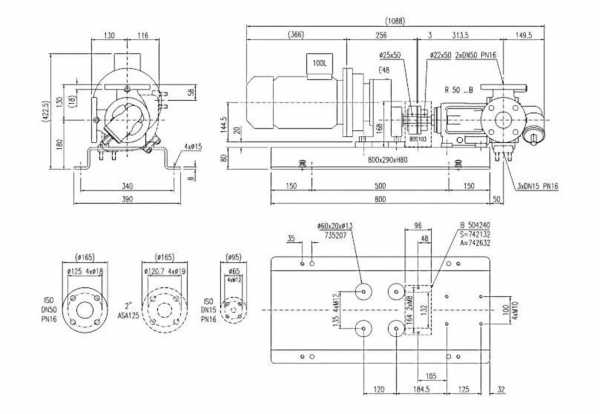

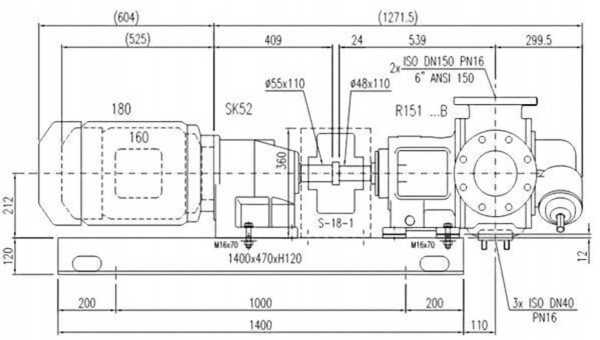

Чертеж шестеренного насоса

Шестеренный насос для перемешивания масла при блендировании.

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 18,5 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик

Чертеж шестеренного насоса

Шестеренный насос для перемешивания концентрата присадок в моторное масло при растворении присадок

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 30 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик

Схема насосного агрегата

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для горячей перекачки теплоносителя производительностью 2,5 м3/час

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для горячей перекачки теплоносителя, а именно синтетического масла. С шестернями и валом из отожжённой закалённой стали, со сменными вставками подшипников, включая двойные втулки подшипника. Шестерни с косозубым зубчатым зацеплением обеспечивают бесшумную работу.

Технические характеристики насоса

Фланцы

Перекачиваемая среда

Материальное исполнение

Смонтировано на насосе

Регулирующий предохранительный клапан, соединённый со стороной всасывания.

Технические характеристики электродвигателя

Примечание:

При высокой температуре окружающей среды мощность электродвигателя будет изменяться, поэтому мощность была выбрана с 20% запасом.

Объем поставки

  • Насос;
  • Электродвигатель;
  • Муфта с защитой;
  • Рама основания.

Примечание

Вышеуказанный насос будет поставлен с рубашкой обогрева с помощью теплоносителя.

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для перекачки топочного мазута, производительностью 4 м3/час

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для перекачки топочного мазута. С шестернями и валом из отожжённой закалённой стали, со сменными вставками подшипников, включая двойные втулки подшипника. Шестерни с косозубым зубчатым зацеплением обеспечивают бесшумную работу.

Технические характеристики насоса

Перекачиваемая среда

Материальное исполнение

Смонтировано на насосе

Регулирующий предохранительный клапан, соединённый со стороной всасывания.

Технические характеристики электродвигателя

Примечание:

При высокой температуре окружающей среды мощность электродвигателя будет изменяться, поэтому мощность была выбрана с 20% запасом.

Объем поставки

  • Насос;
  • Электродвигатель;
  • Муфта с защитой;
  • Рама основания.

Примечание

Вышеуказанный насос будет поставлен с рубашкой обогрева с помощью теплоносителя.

Общий вид насосов и их разрез

Шестеренный насос для масла (моторное), вариант 2

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерёнчатый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании

Технические характеристики электродвигателя

Материальное исполнение

Таблицы рабочих характеристик

Шестеренный насос для перекачки нефти

Описание

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Примечание

Насос и электродвигатель установлены на стальной раме основания, муфта выполнена с алюминиевой защитой.

Шестеренный насос для масла (моторное), вариант 3

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерёнчатый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании.

Технические характеристики электродвигателя

Материальное исполнение

Схема насосного агрегата

Объем поставки

  • Насос;
  • Редуктор;
  • Электродвигатель;
  • Рама основание;
  • Муфта.

Шестеренный насос для перекачивания базового масла из емкостей хранения в аппарат блендирования масла

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 30 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик шестеренного насоса

Схема насосного агрегата

ence-pumps.ru

Шестеренные насосы (НШ): масляный, гидравлический, МТЗ

Содержание

Шестеренные насосы представляют собой агрегаты, которые относятся к роторному типу оборудования. Такие гидравлические устройства являются востребованными практически на любом современном производстве, а также в быту.

Шестеренный насос (вид в разрезе)

В этой статье мы поговорим о принципе работы агрегатов, основных видах, ремонте, а также об их преимуществах и недостатках.

Принцип работы оборудования

Гидравлические масляные шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других функционируют по следующему принципу работы. Если устройство объемного типа, то оно функционирует по принудительному типу смещения перекачиваемой воды.

При вращении шестеренок со стороны всасывания появляется разряжение, в результате чего вода под давлением начинает заполнять свободное место между зубчиками, проходя в сторону нагнетания. Попадая сюда, жидкость выталкивается через нагнетательную трубку.

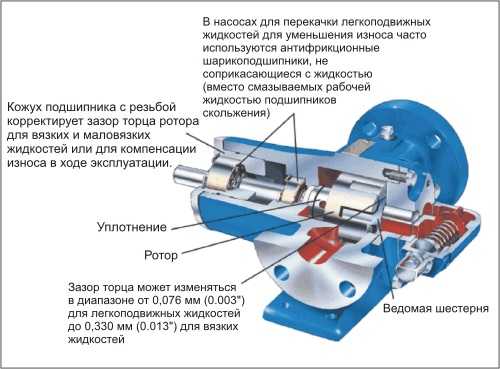

Устройство шестеренного насоса с внутренним зацеплением

Зубчатые шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других оборудуются двумя шестеренками, находящимися в корпусе устройства. Одно колесо работает под воздействием электромотора, установленного на одной оси с самой шестеренкой. Следует отметить, что это колесо является ведущим, а второе, которое зацепляется от него, считается ведомым.

Когда агрегаты моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других, вода захватывается зубчиками шестеренки, после чего перемещается в сторону нагнетания. Поскольку в гидравлических устройствах масляного типа плотность сцепления зубчиков максимальная, обратный ход жидкости минимален, такой принцип работы.
к меню ↑

Принцип работы шестеренчатых насосов DESMI (видео)


к меню ↑

Типы устройств

Если с принципом все ясно, перейдем к разновидностям. Шестеренные насосы моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ и других с муфтами и без, можно разделить на несколько основных видов:

  1. Устройство с внешним зацеплением. Такая разновидность агрегатов на сегодня является одной из самых распространенных и простых по своей конструкции. Вращение и смещение достигается путем изменения объемов в полостях соединенных между собой компонентов с независимыми приводами. Оборудование такого типа считается наиболее мощными и одним из самых дешевых вариантов. Такие масляные гидравлические НШ применяются для перекачки воды или другой жидкости с большой вязкостью. Агрегаты с внешним зацеплением могут функционировать на большом давлении, но по своим размерам они значительно больше.
  2. Устройства с внутренним зацеплением представляет собой агрегат такого типа, где ведомая шестеренка установлена внутри ведущей. Когда элементы начинают вращаться под давлением, НШ получает более высокий уровень объема вытеснения, соответственно, он обладает лучшими всасывающими характеристиками.
  3. Трехшестеренные устройства оснащаются одной ведущей шестеренкой и двумя ведомыми. Кроме того, в них находится четыре всасывающих лопасти, и пять – напорных. На практике данные масляные гидравлические агрегаты этого типа оптимально использовать в приводах, где следует иметь две напорные линии, независящие друг от друга. Также следует отметить, что количество зубчиков на шестеренках определяет равномерность подачи воды, в частности, чем зубчиков будет больше, тем подача будет равномернее, но производительность при этом немного теряется.

к меню ↑

Основные узлы конструкции

В зависимости от модели 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а или другой от производителей МАЗ, НМШ, МТЗ и других, корпус установки может быть выполнен из разных материалов. Обычно для этих целей используется алюминий. Внутри корпуса устройства, будь то насос НШ 32, насос НШ 50 или любой другой, с муфтой или без, находится подшипниковый блок с шестеренками, а также уплотнительная конструкция.

Основные элементы шестеренного насоса НШ-К

Внутри последней расположены две сегментные поверхности, их обхватывают зубчики с определенным зазором, предназначенные для уплотнения валов. Уплотнения по торцам конструкции достигается за счет поджимных пластин, установленных в пазах блока. С левой стороны уплотнительной конструкции есть специальные углубления для резиновых прокладок.

В результате нагнетания воды происходит воздействие на пластины, прижимающиеся к торцам шестеренок. Это, в свою очередь, позволяет обеспечить одинаковые утечки вне зависимости от рабочего давления устройства. Сама конструкция, вне зависимости от модели, будь то 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а от производителей МАЗ, НМШ, МТЗ или других, закрывается крышкой с уплотнительной резинкой.
к меню ↑

Технические характеристики

Устройства моделей 50а, 10, 87, 82, 100, 16, 25, 32у, 10у 100а, 32а и других от производителей МАЗ, НМШ, МТЗ с муфтами и без, обладают определенными техническими характеристиками. Такие установки используются в системах, функционирующих при высоком давлении.

Они характеризуются относительной простотой конструкции, минимальным числом элементов, из которых состоят, не особо высокой ценой и достаточной устойчивостью к загрязнениям. Параметр давления должен варьироваться в районе от 10 до 20 кПа, чтобы в ходе эксплуатации установки предотвратить вероятность кавитации.

  1. Давление НШ с внешним типом зацепления составляет не более 280 бар. В данном случае наибольшая скорость вращения шестеренок варьируется в районе 3800 об/мин, а показатель мощности составляет не более 85 кВт. Что касается объема, то здесь все зависит от производителя и объем а – от 0.5 до 250 см³.
  2. Если говорить об устройстве с внутренним типом зацепления, то здесь уровень давления составляет не более 315 бар. Скорость вращения валов – около 3600 об/мин, а уровень мощности – не более 95 кВт. Что касается объема, то этот показатель составляет от 1,7 до 250 см³.

Таблица технических характеристик шестеренных насосов серии НШМ


к меню ↑

Преимущества и недостатки

Любой сдвоенный гидравлический масляный шестеренчатый насос НШ 40 или другой, с муфтой и без, вне зависимости от параметров и размеров, обладают рядом плюсов и минусов. Плюсы:

  1. Шестеренчатный гидравлический насос НШ 14 или другой модели – это надежное устройство с высоким сроком службы.
  2. Размеры. Масляные шестеренчатые агрегаты обладают небольшими размерами, что позволяет без проблем их транспортировать. Будь то круглая конструкция или другой формы.
  3. Шестеренчатые устройства обычно обладают простой конструкцией.
  4. Достаточно высокий коэффициент полезного действия.
  5. Возможность сдвоенного устройства перекачивать вязкие и горячие жидкости.

Минусов таких устройств с муфтами и безнемного, но они есть. Основной недостаток гидравлического масляного агрегата (круглой или любой другой формы) состоит в том, что на зубчатые шестеренки жидкость воздействует в одностороннем порядке.

Шестеренные агрегаты обладают простой конструкцией

Соответственно, есть большая вероятность столкнуться с необходимостью ремонта из-за расточки корпуса.
к меню ↑

Основные неисправности

Теперь перейдем к вопросу ремонта, который может быть вызван некоторыми неисправностями. Основной список поломок агрегата с муфтами или без, приведен ниже:

  1. Появление вибраций при работе агрегата. Неисправность может быть вызвана ослаблением крепления агрегата к кронштейну, выходом из строя муфты или несносности валов.
  2. Повышенный шум может быть обусловлен ослаблением затяжки насоса и моторчика либо износом подшипников.
  3. Резкие колебания давления свидетельствуют о необходимости ремонта всасывающей магистрали, а также пониженным уровнем жидкости в баке.
  4. Утечка масла требует ремонта уплотнительного узла либо более сильной затяжки фиксатора нагнетательного трубопровода.
  5. Если подача агрегата в целом снизилась, то это может свидетельствовать о необходимости ремонта качающего узла. Также это может быть связано с высокой температурой масла.

Если устройство греется, это также говорит о необходимости его ремонта. Иногда требуется заменить фланцы, а в некоторых случаях нужен полный разбор конструкции для дальнейшего ремонта.

Шестеренный насос НМШ 5-25-4.0/25

Если вы столкнулись с такой проблемой, то это дело лучше доверить профессионалу, самостоятельный ремонт может только усугубить ситуацию.

 Главная страница » Насосы

byreniepro.ru

Насос шестеренчатый НШ, схема, принцип работы

1-секционные шестеренчатые насосы и гидромоторы
2-х и многосекционные шестеренчатые насосы и гидромоторы

Шестеренчатые насосы и гидромоторы благодаря простой конструкции и надежности в работе широко распространены в гидроприводах дорожных машин.

Принцип действия шестеренчатого насоса (рис. 1) заключается в следующем.
Две шестерни равной ширины ведущая 1 и ведомая 2 находятся в зацеплении и расположены в корпусе 3 с минимальным радиальным зазором. К торцовым поверхностям шестерен прилегают боковые стенки насоса. При вращении шестерен жидкость, заполняющая впадины между зубьями, переносится шестернями по внутренней поверхности корпуса (показано стрелками) из полости всасывания А в полость нагнетания Б.


Объемный КПД в основном зависит от утечек рабочей жидкости через зазоры, образованные головками зубьев и корпусом насоса, а также между торцовыми поверхностями шестерен и боковыми стенками корпуса. Кроме того, дополнительно возникают утечки по линии контакта зубьев. Чтобы уменьшить радиальные утечки, зазор между шестернями и корпусом насоса делают минимальным, а для снижения торцевых утечек боковые стенки прижимаются к торцовым поверхностям шестерен жидкостью под рабочим давлением. Максимальное значение КПД шестеренчатых насосов — 0,8…0,95.

Насосы могут быть использованы как левого, так и правого вращения.

Компания «Владгидравлика» реализует со склада и поставляет под заказ различные виды и типы импортных шестеренчатых насосов для краново-манипуляторных и крановых установок, буровых, подьемных вышек и платформ, погрузчиков, дорожно-строительной техники и других гидравлических машин и механизмов.

Далее:

1-секционные
2-х и многосекционные
Правила установки гидравлических шестеренчатых насосов

www.vladgidravlika.ru

устройство, принцип работы, типы. Где находится и как работает шестеренный, регулируемый роторный маслонасос

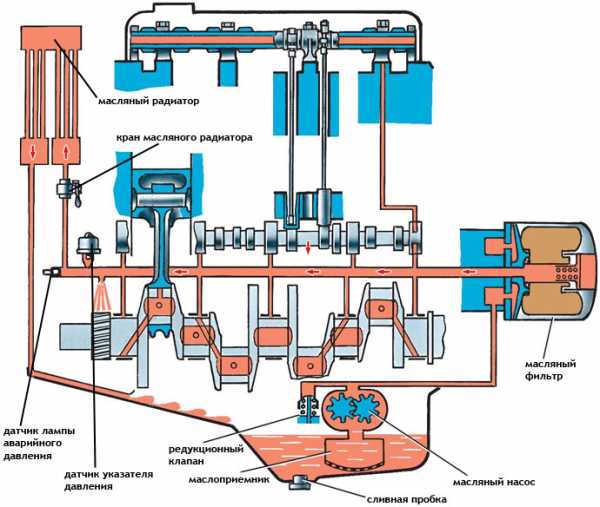

Поговорим о сердце любого двигателя внутреннего сгорания – маслонасосе. Именно масляный насос нагнетает давление в системе смазки, позволяя смазывать трущиеся пары, отводить тепло и продукты износа. Рассмотрим принцип работы и устройство шестеренных и роторных насосов регулируемого, а также нерегулируемого типа.

Принципиальные различия в устройстве

На подавляющем большинстве автомобилей установлен нерегулируемый масляный насос. От избытка давления систему смазки предохраняет редукционный клапан, который сбрасывает излишки масла. Современные автомобили все чаще агрегатируются регулируемым масляным насосом. Принудительное изменение производительности масляной помпы позволяет уменьшить механические потери, снизив тем самым расход топлива и количество вредных выбросов. По внутреннему устройству маслонасосы разделяются на шестеренные и роторные.

Принцип работы шестеренного маслонасоса

Ведомая шестерня закреплена на оси, а ведущая приводится во вращение приводным валом. Вращающиеся шестерни забирают масло через всасывающий канал, куда оно поступает по маслоприемнику из картера. Далее, масло под давлением поступает в нагнетательную полость, откуда уже распределяется по каналам масляной системы. Именно так работает простейший шестеренный насос.

Производительность маслонасоса напрямую зависит от скорости вращения коленчатого вала. Но повышение давления в системе сверх нормы приведет к выдавливанию сальников и увеличению механических потерь. Поэтому избыток масла стравливается редукционным клапаном, который открывается при превышении расчетного давления. Подробно устройство и принцип работы клапана, позволяющего сбрасывать масло обратно во впускную полость, вы можете изучить из статьи «Редукционный клапан масляного насоса».

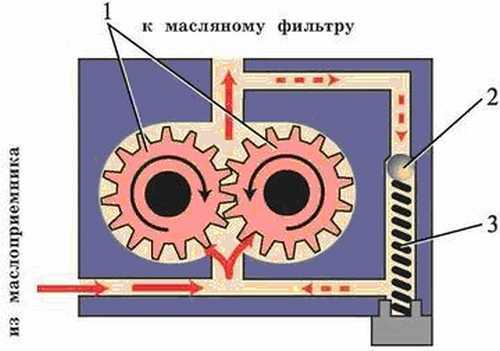

1- заборные шестерни; 2- клапан; 3-запорная пружина.

Виды

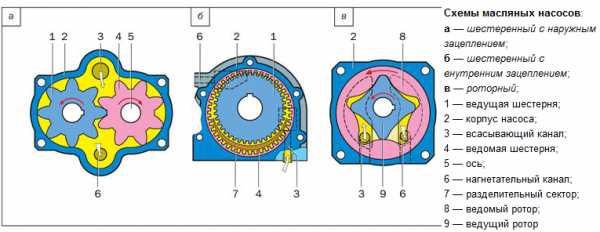

По способу зацепления шестерен помпы для перекачивания жидкостей делятся на агрегаты с внутренним и внешним зацеплением.

Устройство агрегатов с шестерней в шестерни позволяет приводить маслонасос в действие непосредственно от коленчатого вала. Принцип работы способствует уменьшению габаритных размеров корпуса без потери производительности. Поэтому именно нерегулируемые маслонасосы с внутренним зацеплением чаще всего устанавливаются на современные автомобили.

Роторный тип

Устройство объединяет в корпусе внутренний (ведущий) и внешний (ведомый) роторы. Моторное масло забирается лопастями ведущего ротора и, проходя через нагнетательную полость, подается к каналам масляной системы двигателя. Выше показано устройство нерегулируемой масляной помпы, поэтому ее принцип работы предполагает наличие редукционного клапана.

Регулируемый насос

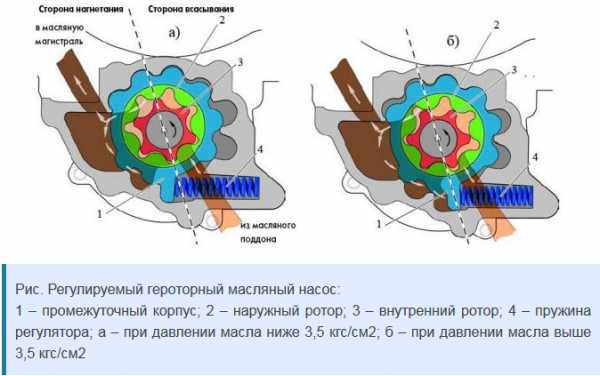

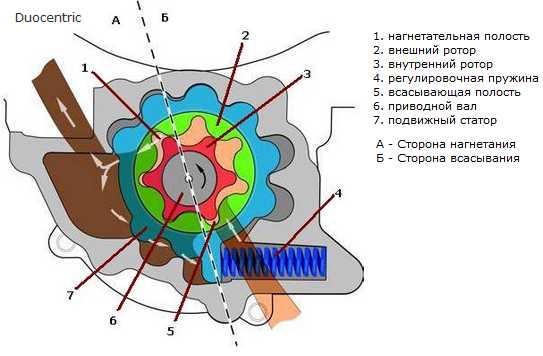

Регулируемый масляный насос роторного типа оснащается подвижным статором и регулировочной пружиной. Вращаясь внутри внешнего ротора, внутренний ротор захватывает из всасывающей полости масло, перенаправляя его под давлением в нагнетательную область. Объем перекаченного масла зависит от скорости вращения внутреннего ротора и от объема полости между внутренним и внешним ротором, который соединен с подвижным статором. Изменяя объем, мы можем регулировать производительность масляного насоса.

Регулировка производительности

Принцип работы регулировки объема заключается в смещении подвижного статора. В режиме низкого давления пружина регулятора, преодолевая сопротивления масла в нагнетательной полости, задвигает статор (промежуточный корпус) в крайнее положение. Объем полости между наружным и ведомым ротором уменьшается, что приводит к снижению количества перекачиваемого масла.

При повышении оборотов коленчатого вала и возрастании давления в нагнетательной полости масло преодолевает сопротивление регулировочной пружины. Смещение промежуточного корпуса ведет к увеличению зазора между наружным и внутренним роторами. Увеличивается количество перекачиваемого масла и давление в системе.

Особенности работы регулируемого масляного насоса в определенных режимах позволяют на 30% снизить механические потери в сравнении с нерегулируемыми агрегатами. Поскольку насос перекачивает ровно такой объем, который на данном режиме работы необходим для смазывания деталей двигателя, замедляются темпы старения масла.

Шиберные агрегаты

В автомобиле шиберные помпы используются не только для нагнетания смазочных материалов в двигателе, но и в качестве насоса гидроусилителя руля. С точки зрения принципа работы и устройства, интерес вызывают двухрежимные масляные насосы, все чаще устанавливающиеся на двигатели производства VAG-Group (к примеру, Audi, Volkswagen). Устройство рассмотрим на примере маслонасоса с мотора V6 TDI объемом 4.2 л.

Масло нагнетается лопатками, которые при вращении ротора под воздействием центробежной силы прижимаются к рабочей зоне статора. В этом плане принцип работы ничем не отличается от обычного лопастного маслонасоса. Но конструкторы оснастили помпу эксцентриковым поворотным регулирующим кольцом. Также устройство предполагает наличие соленоида, который по команде блока управления двигателем (Engine Control Unite) открывает доступ маслу к регулировочной полости.

Процесс смены режимов

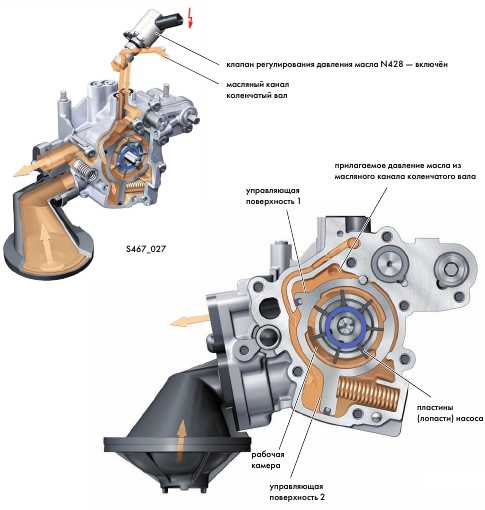

  • Режим сниженной производительности. ЭБУ замыкает клапан управления давлением на массу, открывая доступ маслу к каналу второй управляющей поверхности. По другому масляному каналу давление масла постоянно воздействует на управляющую поверхность №1. Действующее на обе поверхности давление масла преувеличивает усилие пружины. Регулирующее кольцо поворачивается против часовой стрелки, уменьшая тем самым объем рабочей камеры маслонасоса.

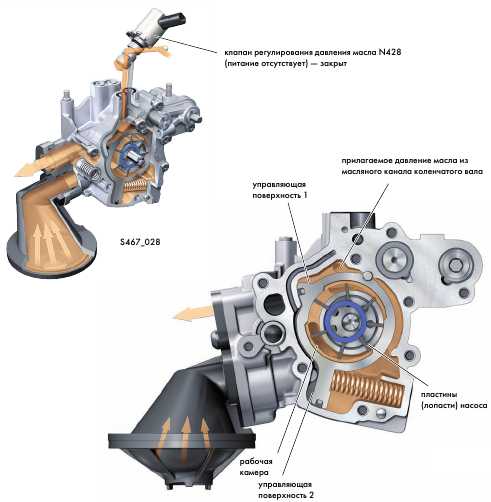

  • Режим высокой производительности. ЭБУ отключает питание электромагнитного клапана. Масляный канал управляющей поверхности 2 перекрывается, а давление масла действует только на зону 1. Поскольку создаваемого усилия недостаточно для преодоления сопротивления пружины, регулирующее кольцо поворачивается по часовой стрелке и отклоняется от центра. Таким образом, увеличивается объем рабочей камеры и количество перекачиваемого моторного масла. Соответственно, давление в системе также возрастает.

Регулировка производительности осуществляется ЭБУ, который считывает информацию о режиме работе двигателя с ДМРВ (либо ДАД+ДТВ), ДПКВ, ДПДЗ, датчика положения педали акселератора, ДТОЖ, датчика температуры масла. Разумеется, полноценная работа системы невозможна без датчика давления масла, устройство, принцип работы и способы проверки которого мы уже рассматривали. Смена режимов работы происходит при повышении оборотов коленчатого вала выше 2500 об./мин либо при возрастании нагрузки на двигатель (динамичный разгон, буксировка груза).

Вне зависимости от конструкции и принципа работы, выход маслонасоса из строя приведет к серьезным поломкам и необходимости капитального ремонта двигателя. Поэтому полезно знать признаки неисправности и понимать технологию проверки масляного насоса.

autolirika.ru

Принцип работы насоса. Типы насосов. Работа насоса. Устройство насоса

В этой статье мы постарались собрать все возможные принципы работы насосов. Часто, в большом разнообразии марок и типов насосов достаточно трудно разобраться не зная как работает тот или иной агрегат. Мы постарались сделать это наглядным, так как лучше один раз увидеть, чем сто раз услышать.
В большинстве описаний работы насосов в интернете есть только разрезы проточной части (в лучшем случае схемы работы по фазам). Это не всегда помогает разобраться в том как именно функционирует насос. Тем более, что не все обладают инженерным образованием.
Надеемся, что этот раздел нашего сайта не только поможет вам в правильном выборе оборудования, но и расширит ваш кругозор.


Водоподъемное колесо


С давних времен стояла задача подъема и транспортировки воды. Самыми первыми устройствами такого типа были водоподъемные колеса. Считается, что их изобрели Египтяне.
Водоподъемная машина представляла собой колесо, по окружности которого были прикреплены кувшины. Нижник край колеса был опущен в воду. При вращении колеса вокруг оси, кувшины зачерпывали воду из водоема, а затем в верхней точке колеса , вода выливалась из кувшинов в специальный приемный лоток. для вращения устройства применялать мускульная сила человека или животных.



Винт архимеда


Архимед (287–212 гг. до н. э.), великий ученый древности, изобрел винтовое водоподъемное устройство, позже названное в его честь. Это устройство поднимало воду с помощью вращающегося внутри трубы винта, но некоторое количество воды всегда стекало обратно, т. к. в те времена эффективные уплотнения были неизвестны. В результате, была выведена зависимость между наклоном винта и подачей. При работе можно было выбрать между большим объемом поднимаемой воды или большей высотой подъема. Чем больше наклон винта, тем больше высота подачи при уменьшении производительности.



Поршневой насос


Первый поршневой насос для тушения пожаров, изобратенный древнегреческим механиком Ктесибием, был описан еще в 1 веке до н. э. Эти насосы, по праву, можно считать самыми первыми насосами. До начала 18 века насосы этого типа использовались довольно редко, т.к. изготовленные из дерева они часто ломались. Развитие эти насосы получили после того, как их начали изготавливать из металла.
С началом промышленной революции и появлением паровых машин, поршневые насосы стали использовать для откачки воды из шахт и рудников.
В настоящее время, поршневые насосы используются в быту для подъема воды из скважин и колодцев, в промышленности - в дозировочных насосах и насосах высокого давления.


Существуют и поршневые насосы, объединенные в группы: двухплунжерные, трехплунжерные, пятиплунжерные и т.п.
Принципиально отличаются количеством насосов и их взаимным расположением относительно привода.
На картинке вы можете увидеть трехплунжерный насос.



Крыльчатый насос



Крыльчатые насосы являются разновидностью поршневых насосов. Насосы этого типа были изобретены в середине 19 века.
Насосы являются двухходовыми, то есть подают воду без холостого хода.
Применяются, в основном, в качестве ручных насосов для подачи топлива, масел и воды из скважин и колодцев.

Конструкция:
Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении



Сильфонный насос



Насосы этого типа имеют в своей конструкции сильфон ("гармошку"), сжимая который производят перекачку жидкости. Конструкция насоса очень простая и состоит всего из нескольких деталей.
Обычно, такие насосы изготавливают из пластика (полиэтилена или полипропилена).
Основное применение - выкачивание химически активных жидкостей из бочек, канистр, бутылей и т.п.

Низкая цена насоса позволяет использовать его в качестве одноразового насоса для перекачивания едких и опасных жидкостей с последующей утилизацией этого насоса.



Пластинчато-роторный насос



Пластинчато-роторные (или шиберные) насосы представляют собой самовсасывающие насосы объемного типа. Предназначены для перекачивания жидкостей. обладающих смазывающей способностью (масла. дизельное топливо и т.п.). Насосы могут всасывать жидкость "на сухую", т.е. не требуют предварительного заполнени корпуса рабочей жидкостью.

Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.
Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него.
Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок.

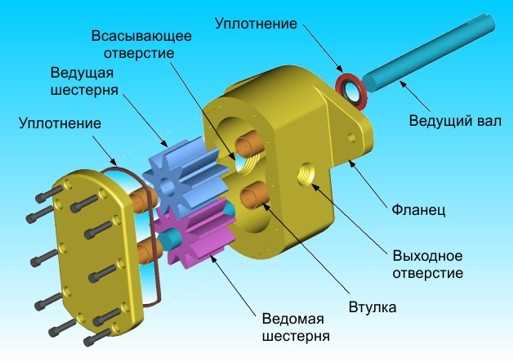

Шестеренный насос с наружным зацеплением



Шестеренные насосы с наружным зацеплением шестерен предназначены для перекачивания вязких жидкостей, обладающих смазывающей способность.
Насосы обладают самовсасыванием (обычно, не более 4-5 метров).

Принцип действия:

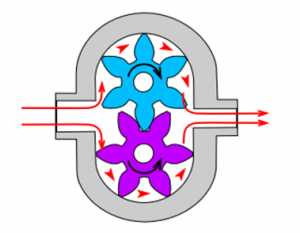

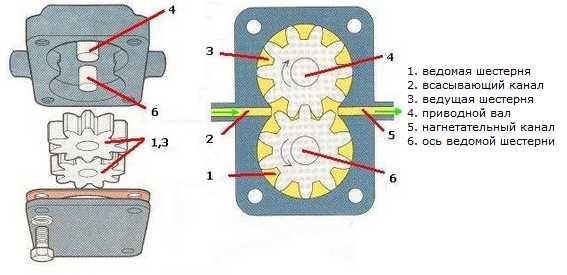

Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого в полость всасывания поступает жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания невозможен.



Шестеренный насос с внутренним зацеплением



Насосы аналогичны по принципу работы обычному шестеренному насосу, но имеют более компактные размеры. Из минусов можно назвать сложность изготовления.

Принцип действия:

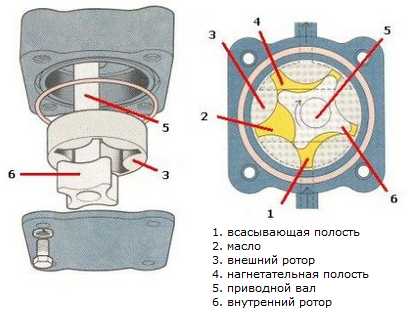

Ведущая шестерня приводится в действие валом электродвигателя. Посредством захвата зубьями ведущей шестерни, внешнее зубчатое колесо также вращается.
При вращении проемы между зубьями освобождаются, объем увеличивается и создается разряжение на входе, обеспечивая всасывание жидкости.
Среда перемещается в межзубьевых пространствах на сторону нагнетания. Серп, в этом случае, служит в качестве уплотнителя между отделениями засасывания и нагнетания.
При внедрении зуба в межзубное пространство объем уменьшается и среде вытесняется к выходу из насоса.



Кулачковый насос с серпообразными роторами


Кулачковые (коловратные или роторные) насосы предназначены для бережной перекачки вызких продуктов, содержащих частицы.
Различная форма роторов, устанавливаемая в этих насосах, позволяет перекачивать жидкости с большими включениями (например, шоколад с цельными орехами и т.п.)
Частота вращения роторов, обычно, не превышает 200...400 оборотов, что позволяет производить перекачивание продуктов не разрушая их структуру.
Применяются в пищевой и химической промышленности.

На картинке можно посмотреть роторный насос с трехлепестковыми роторами.
Насосы такой конструкции применяются в пищевом производстве для бережной перекачки сливок, сметаны, майонеза и тому подобны жидкостей, которые при перекачивании насосами других типов могут повреждать свою структуру.
Например, при перекачке центробежным насосом (у которого частота вращения колеса 2900 об/мин) сливок, они взбиваются в масло.



Импеллерный насос


Импеллерный насос (ламельный, насос с мягким ротором) является разновидностью пластинчато-роторного насоса.
Рабочим органом насоса является мягкий импеллер, посаженый с эксцентриситетом относительно центра корпуса насоса. За счет этого при вращении рабочего колеса изменяется объем между лопастями и создается разряжение на всасывании.
Что происходит дальше видно на картинке.
Насосы являются самовсасывающими (до 5 метров).
Преимущество - простота конструкции.



Синусный насос



Название этого насоса происходит от формы рабочего органа – диска, выгнутого по синусоиде. Отличительной особенностью синусных насосов является возможность бережного перекачивания продуктов содержащих крупные включения без их повреждения.
Например, можно легко перекачивать компот из персиков с включениями их половинок (естественно, что размер перекачиваемых без повреждения частиц зависит от объема рабочей камеры. При выборе насоса нужно обращать на это внимание).

Размер перекачиваемых частиц зависит от объема полости между диском и корпусом насоса.
Насос не имеет клапанов. Конструктивно устроен очень просто, что гарантирует долгую и безотказную работу.


Принцип работы:

На валу насоса, в рабочей камере, установлен диск, имеющий форму синусоиды. Камера разделена сверху на 2 части шиберами (до середины диска), которые могут свободно перемещаться в перпендикулярной к диску плоскости и герметизировать эту часть камеры не давая жидкости перетекать с входа насоса на выход (см. рисунок).
При вращении диска он создает в рабочей камере волнообразное движение, за счет которого происходит перемещение жидкости из всасывающего патрубка в нагнетательный. За счет того, что камера наполовину разделена шиберами, жидкость выдавливается в нагнетательный патрубок.



Винтовой насос


Основной рабочей частью эксцентрикового шнекового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора, и подвижной – ротора.

Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.

Стоит указать, что наиболее распространены в настоящее время агрегаты с 2-заходными статором и 1-заходным ротором, такая схема является классической практически для всех производителей винтового оборудования.

Важным моментом, является то, что центры вращения спиралей, как статора, так и ротора смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет конечное давление агрегата, а объем каждой полости – его производительность.

Винтовые насосы относятся к объемным насосам. Эти типы насосов могут перекачивать высоковязкие жидкости, в том числе с содержанием большого количества абразивных частиц.
Преимущества винтовых насосов:
- самовсасывание (до 7...9 метров),
- бережное перекачивание жидкости, не разрушающее структуру продукта,
- возможность перекачивания высоковязких жидкостей, в том числе содержащих частицы,
- возможность изготовления корпуса насоса и статора из различных материалов, что позволяет перекачивать агрессивные жидкости.

Насосы этого типа получили большое распространение в пищевой и нефтехимической промышленности.



Перистальтический насос



Насосы этого типа предназначены для перекачивания вязких продуктов с твердыми частицами. Рабочим органом является шланг.
Преимущество: простота конструкции, высокая надежность, самовсасывание.

Принцип работы:
При вращении ротора в глицерине башмак полностью пережимает шланг (рабочий орган насоса), расположенный по окружности внутри корпуса, и выдавливает перекачиваемую жидкость в магистраль. За башмаком шланг восстанавливает свою форму и всасывает жидкость. Абразивные частицы вдавливаются в эластичный внутренний слой шланга, затем выталкиваются в поток, не повреждая шланга.



Вихревой насос



Вихревые насосы предназначены для перекачивания различных жидкотекучих сред. насосы обладают самовсасыванием (после залива корпуса насоса жидкостью).
Преимущества: простота конструкции, высокий напор, малые размеры.

Принцип действия:
Рабочее колесо вихревого насоса представляет собой плоский диск с короткими радиальными прямолинейными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопаток, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.

При вращении колеса жидкость увлекается лопатками и одновременно под воздействием центробежной силы закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Отличительная особенность вихревого насоса заключается в том, что один и тот же объем жидкости, движущейся по винтовой траектории, на участке от входа в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а следовательно, и напора.



Газлифт



Газлифт (от газ и англ. lift — поднимать), устройство для подъёма капельной жидкости за счёт энергии, содержащейся в смешиваемом с ней сжатом газе. Газлифт применяют главным образом для подъёма нефти из буровых скважин, используя при этом газ, выходящий из нефтеносных пластов. Известны подъёмники, в которых для подачи жидкости, главным образом воды, используют атмосферный воздух. Такие подъёмники называют эрлифтами или мамут-насосами.

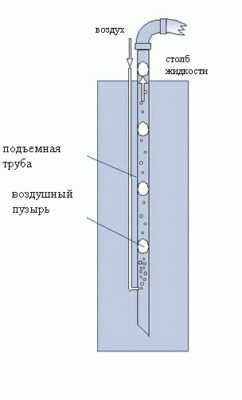

В газлифте, или эрлифте, сжатый газ или воздух от компрессора подаётся по трубопроводу, смешивается с жидкостью, образуя газожидкостную или водо-воздушную эмульсию, которая поднимается по трубе. Смешение газа с жидкостью происходит внизу трубы. Действие газлифта основано на уравновешивании столба газожидкостной эмульсии столбом капельной жидкости на основе закона сообщающихся сосудов. Один из них — буровая скважина или резервуар, а другой — труба, в которой находится газожидкостная смесь.



Мембранные насосы



Мембранные насосы относятся к объемным насосам. Существуют одно- и двухмембранные насосы. Двухмембраные, обычно выпускаются с приводом от сжатого воздуха. На нашем рисунке показан именно такой насос.
Насосы отличатся простотой конструкции, обладают самовсасыванием (до 9 метров), могут перекачивать химически агрессивные жидкости и жидкости с большим содержанием частиц.

Принцип работы:
Две мембраны, соединенные валом, перемещаются вперед и назад под воздействием попеременного нагнетания воздуха в камеры позади мембран с использованием автоматического воздушного клапана.

Всасывание: Первая мембрана создает разрежение, когда она движется от стенки корпуса.
Нагнетание: Вторая мембрана одновременно передает давление воздуха на жидкость, находящуюся в корпусе, проталкивая ее по направлению к выпускному отверстию. Во время каждого цикла давление воздуха на заднюю стенку выпускающей мембраны равно давлению, напору со стороны жидкости. Поэтому мембранные насосы могут работать и при закрытом выпускном клапане без ущерба для срока службы мембраны



Оседиагональные насосы (шнековые)




Шнековые насосы часто путают с винтовыми. Но это совершенно разные насосы, как можно увидеть в нашем описании. Рабочим органом является шнек.
Насосы этого типа могут перекачивать жидкости средней вязкости (до 800 сСт), обладают хорошей всасывающей способностью (до 9 метров), могут перекачивать жидкости с крупными частицами (размер определяется шагом шнека).
Применяются для перекачивания нефтешламов, мазутов, солярки и т.п.

Внимание! Насосы НЕСАМОВСАСЫВАЮЩИЕ. Для работы в режиме всасывания требуется заливка корпуса насоса и всего всасывающего шланга)



Центробежный насос



Центробежные насосы являются самыми распространенными насосами. Название происходит от принципа действия: насос работает за счет центробежной силы.
Насос состоит из корпуса (улиитки) и расположенного внутри рабочего колеса с радиальными изогнутыми лопастями. Жидкость попадает в центр колеса и под действием центробежной силы отбрасывается к его перифирии а затем выбрасывается через напорный патрубок.

Насосы используются для перекачивания жидких сред. Существуют модели для химически активный жидкостей, песка и шлама. Отличаются материалами корпуса: для химических жидкостей используют различные марки нержавеющих сталей и пластика, для шламов - износостойкие чугуны или насосы с покрытием из резины.
Массовое использование центробежных насосов обусловлено простотой конструкции и низкой себестоимостью изготовления.



Многосекционный насос



Многосекционные насосы - это насосы с несколькоми рабочими колесами, расположенными последовательно. Такая компоновка нужна тогда, когда необходимо большое давление на выходе.

Дело в том, что обычное центробежное колесо выдает максимальное давление 2-3 атм.

По этому, для получения более высоких значение напора, используют несколько последовательно установленных центробежных колес.
(по сути, это несколько последовательно соединенных центробежных насосов).

Такие типы насосов используют в качестве погружных скважинных и в качестве сетевых насосов высокого давления.


Трехвинтовой насос



Трехвинтовые насосы предназначены для перекачивания жидкостей, обладающих смазывающей способностью, без абразивных механических примесей. Вязкость продукта - до 1500 сСт. Тип насоса объемный.
Принцип работы трехвинтового насоса понятен из рисунка.

Насосы этого типа применяются:
- на судах морского и речного флота, в машинных отделениях,
- в системах гидравлики,
- в технологических линиях подачи топлива и перекачивания нефтепродуктов.


Струйный насос



Струйный насос предназначен для перемещения (откачки) жидкостей или газов с помощью сжатого воздуха (или жидкости и пара), подающегося через эжектор. Принцип работы насоса основан на законе Бернули (чем выше скорость течения жидкости в трубе, тем меньше давление этой жидкости). Этим обусловлена форма насоса.

Конструкция насоса чрезвычайно проста и не имеет движущихся деталей.
Насосы этого типа можно использовать в качестве вакуумный насосов или насосов для перекачивания жидкости (в том числе, содержащих включения).
для работы насоса необходим подвод сжатого воздуха или пара.

Струйные насосы, работающие от пара, называют пароструйными насосами, работающие от воды - водоструйными насосами.
Насосы, отсасывающие вещество и создающие разряжение, называются эжекторами. Насосы нагнетающие вещество под давлением - инжекторами.



Гидротаранный насос



Этот насос работает без подвода электроэнергии, сжатого воздуха и т.п. Работа насоса этого типа основана на энергии поступающей самотеком воды и гидроудара, возникающего при резком её торможении.

Принцип работы гидротаранного насоса:
По всасывающей наклонной трубе вода разгоняется до некоторой скорости, при которой отбойный подпружиненный клапан (справа), преодолевает усилие пружины и закрывается, перекрывая поток воды. Инерция резко остановленной воды во всасывающей трубе создает гидроудар (т.е. кратковременно резко возрастает давление воды в питающей трубе). Величина этого давления зависит от длины питающей трубы и скорости потока воды.
Возросшее давление воды открывает верхний клапан насоса и часть воды из трубы проходит в воздушный колпак (прямоугольник сверху) и отводящую трубу (слева от колпака). Воздух в колпаке сжимается, накапливая энергию.
Т.к. вода в питающей трубе остановлена, давление в ней падает, что приводит к открытию отбойного клапана и закрытию верхнего клапана. После этого вода из воздушного колпака выталкивается давлением сжатого воздуха в отводящую трубу. Так как отбойный клапан открылся, вода снова разгоняется и цикл работы насоса повторяется.



Спиральный вакуумный насос


Спиральный вакуумный насос представляет собой объёмный насос внутреннего сжатия и перемещения газа.
Каждый насос состоит из двух высокоточных спиралей Архимеда (серповидные полости) расположенных со смещением в 180° друг относительно друга. Одна спираль неподвижна, а другая крутится двигателем.
Подвижная спираль совершает орбитальное вращение, что приводит к последовательному уменьшению газовых полостей, по цепочке сжимая и перемещая газ от периферии к центру.
Спиральные вакуумные насосы относятся к категории «сухих» форвакуумных насосов, в которых не используются вакуумные масла для уплотнения сопряженных деталей (нет трения - не нужно масло).
Одной из сфер применения данного вида насосов являются ускорители частиц и синхротроны, что само по себе уже говорит о качестве создаваемого вакуума.



Ламинарный (дисковый) насос


Ламинарный (дисковый) насос является разновидностью центробежного насоса, но может выполнять работу не только центробежных, но и прогрессивных полостных насосов, лопастных и шестеренчатых насосов, т.е. перекачивать вязкие жидкости.
Рабочее колесо ламинарного насоса представляет собой два и более параллельных диска. Чем больше расстояние между дисками, тем более вязкую жидкость может перекачивать насос. Теория физики процесса: в условиях ламинарного течения слои жидкости движутся с различной скоростью по трубе: слой, наиболее близкий к неподвижной трубе (так называемый пограничный слой), течёт медленнее, чем более глубокие (близкие к центру трубы) слои текущей среды.
Аналогично, когда жидкость поступает в дисковый насос, на вращающихся поверхностях параллельных дисков рабочего колеса образуется пограничный слой. По мере вращения дисков энергия переносится в последовательные слои молекул в жидкости между дисками, создавая градиенты скорости и давления по ширине условного прохода. Эта комбинация граничного слоя и вязкого перетаскивания приводит к возникновению перекачивающего момента, который «тянет» продукт через насос в плавном, почти не пульсирующем потоке.

*Информация взята из открытых источников.


www.ampika.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
