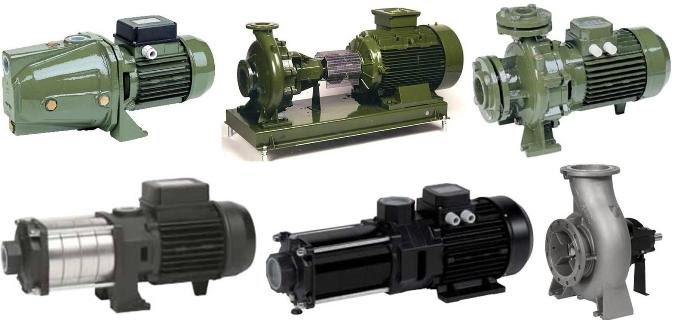

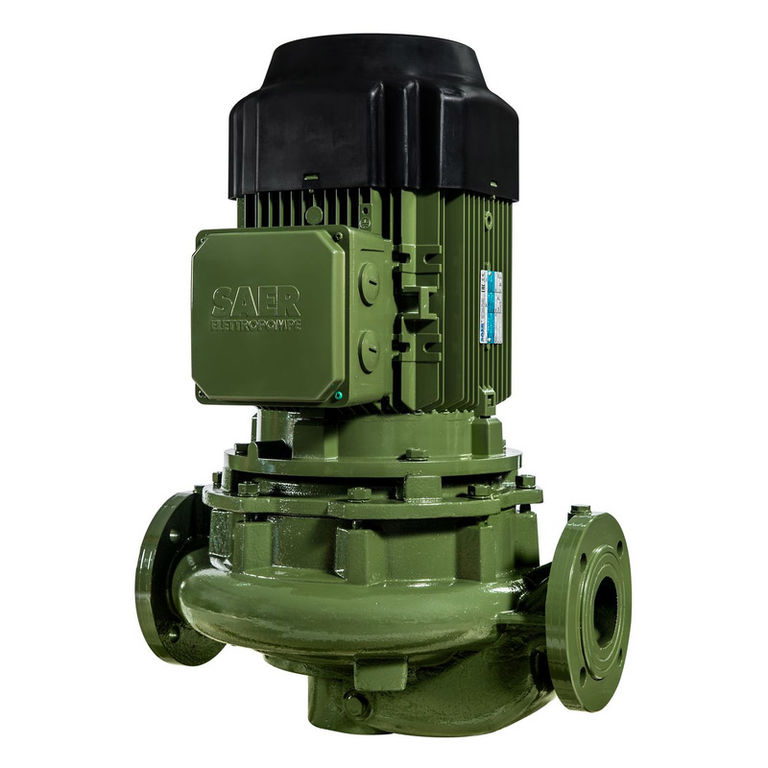

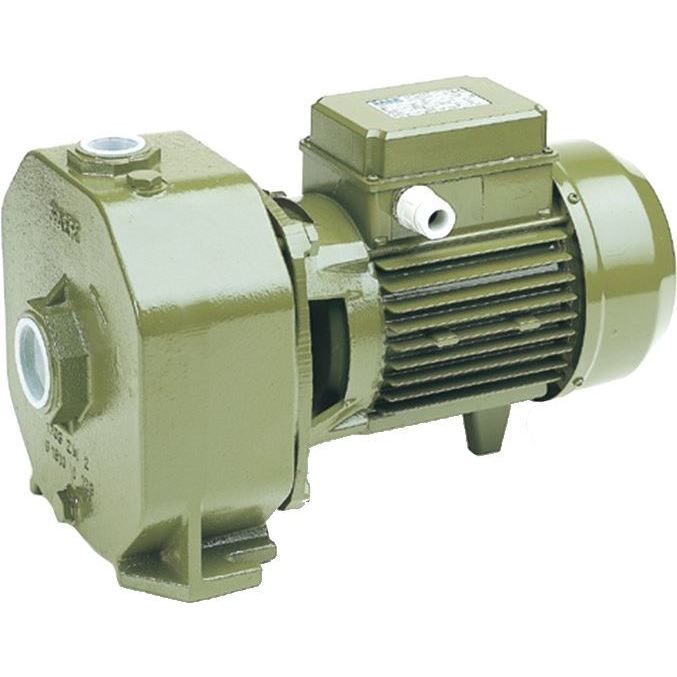

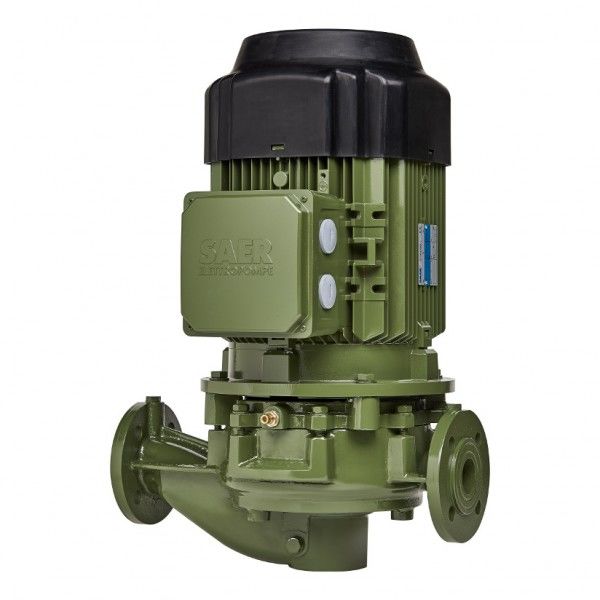

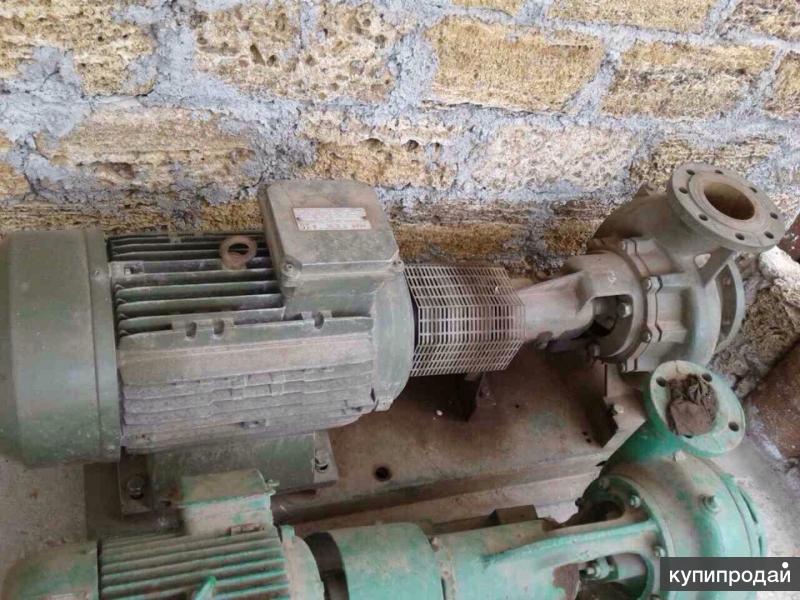

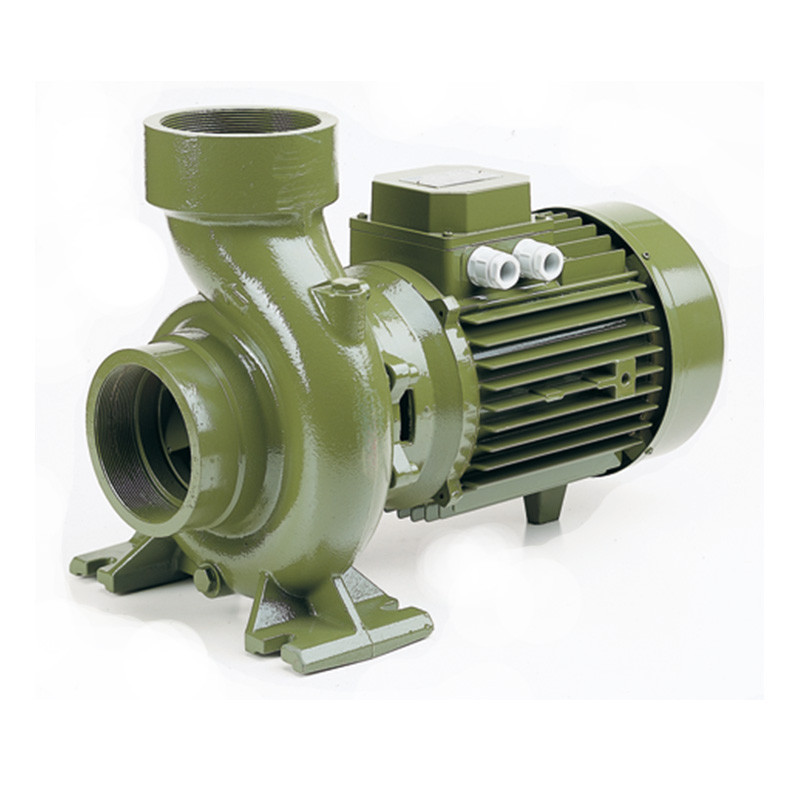

Насос saer: Насосы Saer — официальный дистрибьютор в России

⛽️ Насос Saer OP32R/7 | Оборудования для АЗС

Насосное оборудование — Насосы Saer — Промышленные насосы — Горизонтальные многоступенчатые насосы серии OP — Модель OP32R — Насос Saer OP32R/7

PRO-AZS — Гипермаркет оборудования.

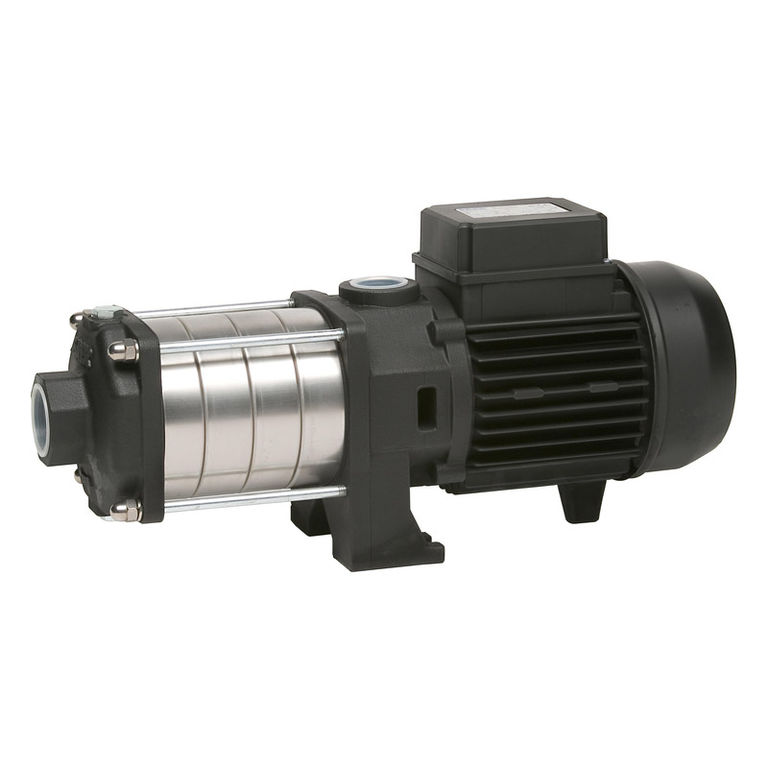

Насосы серии OP — многоступенчатые горизонтальные центробежные насосы с удлиненным валом электродвигателя. Электродвигатель закрытого типа с принудительным охлаждением. Всасывающий и напорный патрубок — резьбовые. Степень защиты для насосов моделей OP 32 IP 44, для моделей OP 40 IP 55. Стандартное напряжение: 230 В — 50 Hz для однофазныx электродвигателей, 230/400 В — 50 Hz и 400/690 В — 50 Hz для трехфазных электродвигателей.

Стандартное исполнение: Механическое уплотнение — из керамики и графита
Вал насоса — нержавеющая сталь
Рабочее колесо — нержавеющая сталь
Камера ступени насоса — нержавеющая сталь
Всасывающая и напорная полости — чугун

Температура перекачиваемой жидкости: от 0 С до +90 С

Максимальная температура окружающей среды: +40 C
Максимальное рабочее давление:
10 бар (при температуре жидкости до +45 С)
6 бар (при температуре жидкости до +90 С)

Специальные исполнения:
встроенная термозащита для однофазных электродвигателей
нестандартное напряжение и частота тока электродвигателя.

Насосы серии OP могут применяться для повышения давления в существующих системах водоснабжения, для перекачивания жидкости из резервуаров, для полива, циркуляции жидкости в небольших промышленных системах или использоваться в многонасосных автоматических станциях повышения давления (по запросу). Насосы пригодны для перекачивания чистой жидкости без твердых и длинноволокнистых включений. Установка — горизонтальная.


V230 — 50Hz — 1~ — 2900 1/min
Tipo Type	P2		H                   m	Q m3/h	DNA Ø	DNM Ø	OP32R
	KW	HP					Cod.
OP32R/3	0,55	0,75	25 ÷ 15	1 ÷ 5,4	1″ 1/4	1”	10376500
OP32R/4	0,75	1	32,5 ÷ 20	1 ÷ 5,4	1″ 1/4	1”	10376550
OP32R/5	0,9	1,2	41 ÷ 25	1 ÷ 5,4	1″ 1/4	1”	10376600
OP32R/7	1,1	1,5	57 ÷ 35	1 ÷ 5,4	1″ 1/4	1”	10376650
OP32R/9	1,5	2	75 ÷ 45	1 ÷ 5,4	1″ 1/4	1”	10376700
OP32R/10	1,5	2	86 ÷ 35	1 ÷ 6,5	1″ 1/4	1”	10376750
OP32R/11	2,2	3	95 ÷ 38	1 ÷ 6,5	1″ 1/4	1”	10376800

Доставка по Москве и Московской Области

Доставка осуществляется в любой  день по желанию клиента .

Стоимость доставки уточняйте у менеджеров по телефону +7 (495)127-70-05 или 8 (800) 511-88-23

Время доставки: В любой день недели в любое удобное для вас время

Доставка по Роcсии

Для отправки по России необходима предоплата.
Отправка через транспортные компании: «Деловые линии», «ПЭК», «Желдорэкспедиция» и «КИТ». Доставка до других тк оплачивается отдельно и зависит от суммы заказа и расположения транспортной компании.

Отгрузка осуществляется в течении 3-5 рабочих дней с момента поступления денег на наш р/с.
Стоимость доставки от Москвы до вашего города вы оплачиваете напрямую транспортной компании при получении товара у себя в городе.

При оформлении заказа просим вас указывать способ отправки груза. Стоимость доставки от Москвы до вашего города вы можете уточнить в транспортных компаниях. Для беспрепятственного получения товара в своем городе, просим вас указывать работающие телефоны.

Внимание частных лиц!

Для получения товара в транспортной компании у вас в городе просим вас указывать ваши паспортные данные для внесения их в транспортные документы.

Наличный расчет при самовывозе или курьерской доставке.

Безналичный расчет. Вы можете заказать счет на юридическое или физическое лицо.

Для выписки счета вам необходимо прислать реквизиты вашей организации или ФИО на [email protected]


При оплате по безналичному расчету мы предоставляем следующие финансовые документы: счет, накладную, счет-фактуру. Так же мы можем заключить договор на поставку. Цены при заказе по безналичному расчету указаны с НДС.

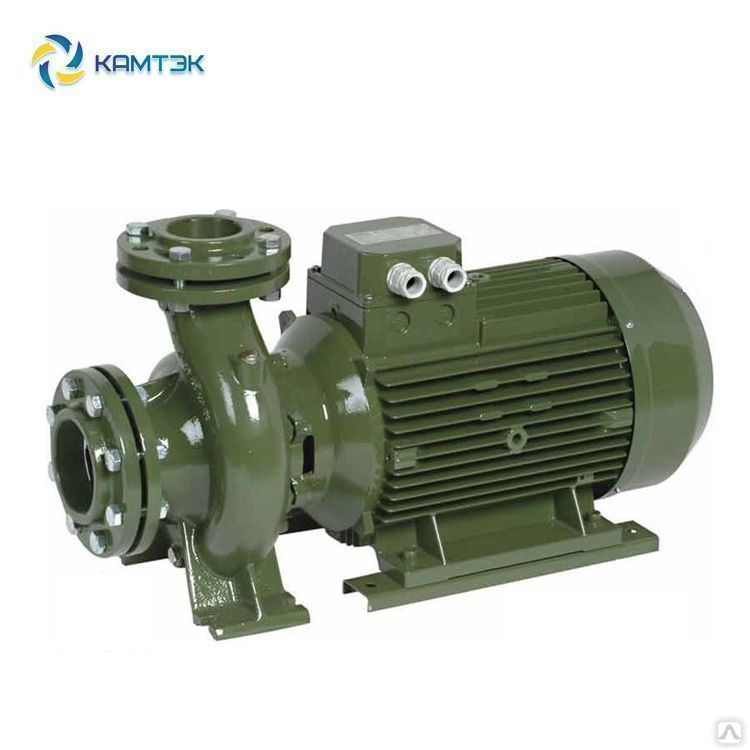

Насос SAER IR32-250A

<— К насосам IR

Запросить цену и коммерческое предложение

Запросить цену и коммерческое предложение

Каталог SAER серия IR 32







У нас вы сможете купить насос SAER IR 32-250A с гидравлическими параметрами, производительность от 8 до 35 м3ч и напором от 66 до 92 метров. Мощность электродвигателя 17 кВт.

Гидравлические параметры, указанные в каталоге на нашем сайте и на шильдике насоса, получены при испытании на воде плотностью 1000 кг/м3 при высоте всасывания 1,5 м.

Технические характеристики модели SAER IR 32-250A:

• Максимальная подача, м3/ч — 35
• Максимальный напор, м — 92
• Всасывающий фланец, мм — 50
• Напорный фланец, мм — 32
• Масса агрегата, кг — 100

Расшифровка насосы SAER IR

• IR — консольно-моноблочный насосы фирмы SAER
• 32 — диаметр напорного патрубка в мм
• 250 — диаметр рабочего колеса (крыльчатки)
• A — тип используемого электродвигателя

Тип	Р2 ном.		Ток, А3~ V 230-400	Ток, А3~ V 230-400 Δ	Is/In	гал/мин	0	17	26	35	44	53	62	70	79	88	110	132	154	76
						Q м3/ч	0	4	6	8	10	12	14	16	18	20	25	30	35	40
	кВт	л. с.				л/мин	0	67	100	133	167	200	233	267	300	333	417	500	583	667
IR32-250A	17	23	—	31,5	6,6	H (m)	94			92	91	90,5	90	89,5	89	88,4	87,3	86	66







Серия IR 32

Тип	DNA	DNM	f	a	m1	m2	n1	n2	h2	h3	s	b	w	x1	x2	z1	z2	d	Вес, кг
IR32-250A	50	32	563,5	100	125	95	320	250	180	225	14	65	184,5	320	280	258	216	12	100



Центробежные одноступенчатые консольно-моноблочные электронасосы SAERсерии IR, это итальянское качество, сочетающиеся с вполне приемлемой ценой. Как и другие насосы данного типа, используются в многих областях промышленности и не только. Можно выделить: циркуляция воды в системе, на установках пожаротушения, ГВС и ХВС. Производство насосов SAER IR находится исключительно в Италии.

По конструкции данные насосы, моноблочные (вал электродвигателя находится непосредственно в насосной части) с одним рабочим колесом. Присоединения у насоса фланцевые по стандарту UNI EN 1092-2. Электродвигатели у данных насосов – стандартные асинхронные. У моделей IRэлектродвигатели 2-х полюсные (3000 об/мин) у серии IR4P4-х полюсные (1500 об/мин). Модели до 4 кВт могут комплектоваться электродвигателями на 220В. Комплектуются торцевыми уплотнениями, которые по запросу могут, изготовлены из различных материалов (зависит от типа перекачиваемой среды). Возможно горизонтальная и вертикальная установка (при вертикальной установке, электродвигатель должен быть сверху), но данные условия необходимо согласовывать с специалистами завода SAER.

Насосы SAER IR, способны перекачивать жидкости от -15 до +120С. Способны перекачивать слегка загрязненные жидкости, а также химические жидкости, которые нейтральны к материалу насосной части. Для более агрессивных или пищевых сред, насосная часть может быть выполнения из нержавеющей стали. Температура окружающей среды не более + 40С.

Тип	Материал	Температура перекачиваемой жидкости	PN max. стандарт	PN max. по запросу
IR/IR 4P	Чугун	-15°С/+120°С	10	16
IR-M/IR4P-M	Бронза	-15°С/+120°С	10	/
IRX/IRX 4P	Нерж. сталь	-15°С/+50°С +50°С/+120°С	10	16 14



Основные преимущества насосов SAER IR:

• Насосная часть может быть выполнены из различных материалов чугун, чугун сфероидальный, нержавеющая сталь и бронза.
• Торцевые уплотнения различных материалов в зависимости от перекачиваемой среды
• Горизонтальная и вертикальная установка электронасоса
• Итальянское качество

Технические характеристики:

• Температура перекачиваемой среды от -15 до +120С
• Температура окружающей среды не более +40С
• Давление 10 бар
• Производительность до 275 м3/ч
• Напор до 100м
• Электродвигатели трехфазные (до 4 кВт могут быть однофазные)



Деталировка насосов SAER IR:

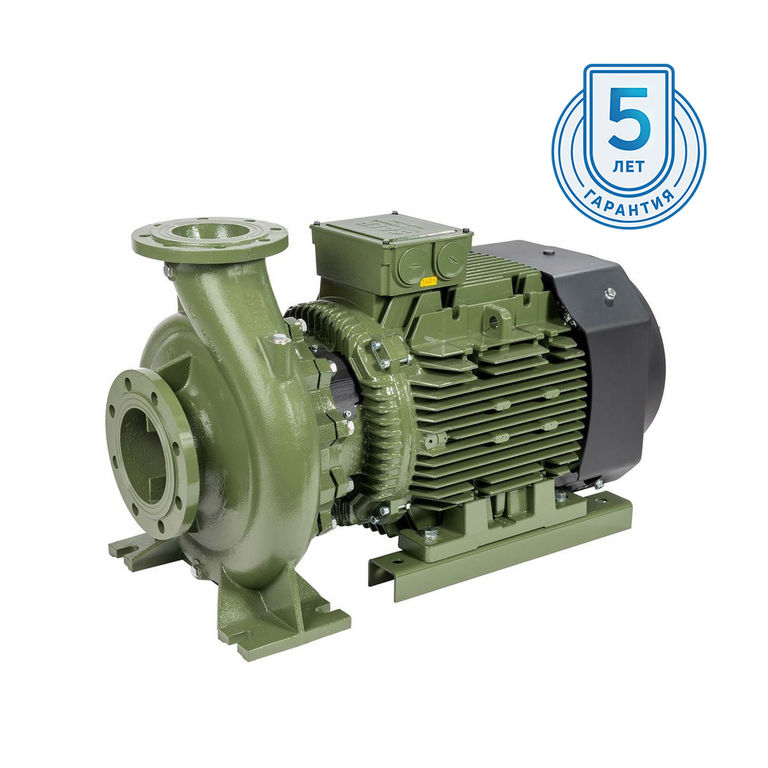

Насос Saer IR 80 в Уфе характеристики, отзывы, цена

+7(343) 302-27-62 Заказать обратный звонок

• Каталог
• org/ListItem»>Комплектующие для котельных
• Промышленные насосы
• Насос Saer IR 80

Цена: 139699 р

В корзину

Тип насоса

—————————————IR80-160GIR80-160FIR80-160EIR80-160DIR80-160CIR80-160B-AIR80-200BIR80-200A

Артикул: 01890953

✓ Заказать в 1 клик

• Характеристики
• Фотографии
• Описание
• Доставка
• Задать вопрос

Характеристики насос Saer IR 80

Категория	Промышленные насосы
Страна	Германия
Подача до	275 м3/час
Корпус	чугун
Напор до	56 м
Максимальное рабочее давление, бар	10
Температура перекачиваемой жидкости	-15С до 120С
Максимальная температура окружающей среды	40 C
Механическое уплотнение	керамика и графит
Рабочее колесо	чугун или латунь (в зависимости от модели)
Ведущий вал	нержавеющая сталь
Частота вращения, об/мин	2900
Степень защиты	IP 55

Описание насос Saer IR 80

Теххарактеристики насосов Saer и материалы

В серию IR вошли 1-ступенчатые насосные агрегаты консольно-моноблочного типа. Основная конструктивная особенность заключается в размещении рабочего колеса на валу защищенного электрического двигателя с охлаждением принудительного вида.

• Номинальная частота вращения вала мотора в насосах Saer равно 2900 оборотов в минуту.
• Уровень защиты — IP 55.
• Напорно-нагнетающий и всасывающий патрубки фланцевого вида.
• Стандарт напряжения для 3-х фазных двигателей : 220\380 В — 50 Герц и 380\690 В — 50 Hz. В одном из случаев речь идёт об электродвигателе до 4 кВт, в другом — до 5.5 кВт и выше.

Стандартный вариант насосов бренда Saer

Схемы задействования насосов Saer модельной линейки IR

Насосные агрегаты бренда Saer серии IR имеют широкую сферу применения. Оборудование может применяться:

• Для обеспечения циркулирования жидкостей в системах кондиционирования, отопительных системах, ГВС;
• Организации полива и пожаротушении;
• Для выкачивания содержимого емкостей резервуаров;
• Для повышения давления в схеме водоснабжения;
• Для работы с агрессивными средами ( насос должен изготавливаться из нержавеющей стали ),

а также быть составной частью работающих в автоматическом режиме мультинасосных систем повышения напора.

Насосы Saer не боятся грязных носителей, однако последние не должны быть агрессивными к материалам гидравлической машины. Необходимо обеспечивать отсутствие включений в виде длинных волокон и абразивных составляющих.

Устанавливать насосные агрегаты Saer серии IR можно как горизонтально, так и вертикально. Важно, чтобы электрический двигатель размещался вверху.

Технические характеристики и свойства насосов Saer IR 80

Тип	P2 ном.		Ток, А3~ V 230-400	Is/In	гал/мин	0	286	308	330	352	396	440	484	528	572	616	660	726	792	858	924	990	1100	1210
					Q м3/ч	0	65	70	75	80	90	100	110	120	130	140	150	165	180	195	210	225	250	275
	кВт	л. с.			л/мин	0	1083	1167	1250	1333	1500	1667	1833	2000	2167	2333	2500	2750	3000	3250	3500	3750	4167	4583
IR80-160G	5,5	7,5	12,1	8,6	H (m)	17,8	17,3	16,5	16	15,8	15	14	13,1	12	11	10
IR80-160F	7,5	10	14,2	8,3		20,2	19,9	19,4	19	18,5	18	17	16	15	14,5	13,7	11,7	10,5
IR80-160E	9,2	12,5	18,3	8,6		25,3	25,3	25	24,8	24,5	24,2	23	22	21	20,2	19,1	18,1	16
IR80-160D	11	15	21	6,3		26,5	26,5	26,3	26,1	25,9	25,4	24,5	23,8	23	21,9	20,8	19,6	17,6	14,8
IR80-160C	15	20	26	6,6		30,5		30,5	30,5	30,2	30	28,5	27,5	26,5	25	24	22,4	20	18,5	17
IR80-160B	18,5	25	31,5	8,2		37		36	35,8	35,2	34,5	33,6	32,6	31,8	30,5	29,5	28,4	26,4	24,1	21
IR80-160A	22	30	36,9	8,5		40,3		40,2	40	39,9	39,4	39	38,2	37,5	36,6	35,9	34,7	32,8	30,5	28,8	25,5	23,5
IR80-200B	30	40	54,8	7,3		50				52,5	52	51,3	50,5	50,4	48,9	47,9	46,5	45	44	41	39	37	31
IR80-200A	37	50	69	8		56				58,7	58,4	58	57,5	57	56	55,3	54,6	53,4	51,3	49,2	46,7	44	39	35

Габаритные и присоединительные размеры насосов Saer IR 80

Тип	DNA	DNM	f	a	m1	m2	n1	n2	h2	h3	s	b	w	x1	x2	z1	z2	d	Вес, кг
IR80-160G	100	80	428,5	120	125	95	320	250	180	225	14	65	305						63
IR80-160F	100	80	428,5	120	125	95	320	250	180	225	14	65	305						70
IR80-160E	100	80	489,5	120	125	95	320	250	180	225	14	65	350						83
IR80-160D	100	80	489,5	120	125	95	320	250	180	225	14	65	130,5	320	280	260	215	12	88
IR80-160C	100	80	527,5	120	125	95	320	250	180	225	14	65	148	320	280	260	215	12	93
IR80-160B-A	100	80	650	120	125	95	320	250	180	225	14	65	149	410	370	320	255	14	137-139
IR80-200B	100	80	759,5	120	125	95	345	280	180	250	14	65	234,5	410	370	320	255	14	272
IR80-200A	100	80	759,5	120	125	95	345	280	180	250	14	65	317,5	355	305	395	315	18	280

Информация о доставке насос Saer IR 80

Способ доставки	Описание
Самовывоз	Самостоятельный вывоз с завода в Свердловской области. Пункт выдачи расположен по адресу г. Уфа, ул. Пугачева 300/1. Режим работы: Пн — Пт: 9.00 — 19.00 Сб: 9.00 — 17.00
Доставка транспортной компанией	Сумма доставки рассчитывается нашим специалистом после оформления заказа, исходя из веса и объема заказа.

*Дополнительную информацию о том, как купить насос Saer IR 80 в Уфе уточняйте у нашего менеджера по телефону +7(343) 302-27-62

Задать вопрос о насос Saer IR 80

Ваше имя:

Адрес электронной почты:

Вопрос:
