Насосы роторные В3-ОР2-А2, В3-ОРА-10 (НР-10)
Насосы роторные В3-ОР2-А2, В3-ОРА-10 (НР-10)
Все детали насоса, соприкасающиеся с перекачиваемой жидкостью, выполнены из пищевой нержавеющей стали и материалов, разрешенных для применения в пищевой промышленности.

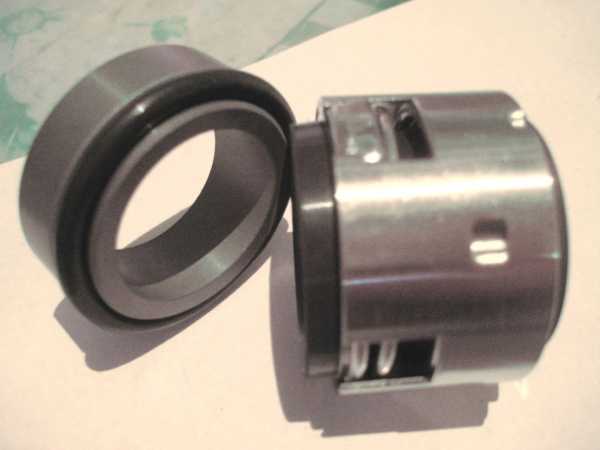

Торцевые уплотнения фирмы JOHN CRANE (Англия)
- Принцип работы:
Основными рабочими органами насосов В3-ОР2-А2 и НР-10 являются два ротора.
Продукт поступает на вход через всасывающий патрубок, заполняет свободные промежутки между лепестками роторов и при вращении роторов, порциями подается в нагнетающий трубопровод. При этом структурный состав продукта не изменяется. Возможно вращение роторов в обратную сторону, в зависимости от направления движения продукта.Сферы применения:
- в пищевой промышленности для производства сливок, концентрированного и сгущенного молока с концентрацией не выше 45%, смеси для мороженого, кисломолочных продуктов, майонезов, кетчупов, растительного масла, сахарных и фруктовых сиропов;
- в парфюмерной, косметической и нефтехимической отраслях промышленности;
- в производстве моющих средств.
Характеристики
-
ПАРАМЕТРЫ В3-ОР2-А2 НР-10 Производительность, м³/ч 0,5 — 2,0* 10 Давление нагнетания, МПа 0,2 0,2 Диметр патрубков (Ду), мм 25 (DIN) 50 (DIN) Потребляемая электроэнергия, кВт 0,55 1,5 Габаритные размеры (L x B x H), мм 610 х 210 х 255 630 х 400 х 360
* Производительность насоса В3-ОР2-А2 регулируется от 0,5 до 2,0 м³/ч.
ecomash.ru

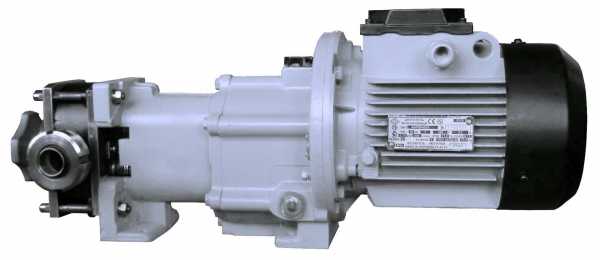

Насос роторный В3-ОР2-А2 | | ПК НАСОСЫ
Цена: 85000 р.
Пищевой роторный (кулачковый) насос В3-ОР2-А2 предназначен для перекачивания молочных (сливки, сметана, сгущенка, кефир, подобных по вязкости) и других (кетчуп, майонез, горчица, варенье, джем, закваска) пищевых продуктов. При значительно меньшей стоимости, насос по конструкции аналогичен насосам известных европейских марок, таких как Inoxpa (Испания), Hylge (Германия), Grundfos (Дания).
Заявленная в паспорте устройства температура перекачиваемого продукта до 90 градусов Цельсия, вязкость до 500сСт. Однако в реальных условиях производств насос способен перекачивать жидкости с температурой до 130 градусов Цельсия и гораздо большей вязкости.
Проточная часть насоса выполнена из пищевой нержавеющей стали. В составе насоса используются торцовые уплотнения фирмы John Crain (Англия) и арматура фирмы NIОB (Чехия). Каждый насос проходит предпродажную подготовку на специальном стенде, поэтому на 100% готов к эксплуатации. Поставляется в надежной подготовленной к транспортировке упаковке, в комплект входит запасной ЗИП.
Благодаря специальной форме роторов: «колесо Рутса» и «двухлепестковый ротор», перекачивание продукта происходит в щадящем режиме, без вспенивания и нарушения структуры.
Отличительной особенностью насоса является возможность регулирования производительности за счет специального перепускного клапана. Может использоваться в составе линий и как отдельный агрегат.
Насос легко моется, может эксплуатироваться в режиме безразборной мойки CIP и режиме безразборной стерилизации SIP. Имеет пищевой и гигиенический сертификаты.
В3-ОР2-А2 используется на пищевых предприятиях России и СНГ уже несколько десятилетий, за это время, претерпев незначительные конструкционные изменения.
Гарантия 12 месяцев. Продукция сертифицирована.
Технические характеристики:
Подача, регулируемая поворотом перепускного
клапана м3/ч не менее — 0,5 — 2,0
Рабочее давление, мПа — 0,2
Предельное рабочее давление мПа — 0,25
Проходное отверстие диаметр мм — 25 (по DIN 11851-S)
Двигатель АИР80A6СУ2, кВт — 0,75
Масса, кг — 33 (с упаковкой 49)
Габаритные размеры, (мм) — 610х210х255
По желанию заказчика насос может быть укомплектован дополнительным комплектом ЗИП и торцовых уплотнений
www.xn--80atjfbpb4f.xn--p1ai
Насосы роторные НР-10 и В3-ОР2-А-2 предназначены…
0
Насос роторный предназначен для перекачивания по трубам вязких молочных продуктов (сливки, концентрированное и сгущенное молоко с концентрацией не выше 45%, смеси для мороженного, кисломолочные продукты: кисломолочные напитки, кефир, сметана, простокваша, ряженка) с температурой до +90 градусов Цельсия на предприятиях молочной промышленности. Насос должен эксплуатироваться в помещениях с относительной влажностью воздуха до 95% и температурой от +2 до +35 градусов Цельсия.Технические характеристики В3-ОРА-10, НР-10
| Подача | Напор | Размеры | Масса, кг | ДУ1 | ДУ2 | Мощность |
| 10 м3/час | 20 м.в.ст | 630х400х360 | 91 | 50 | 50 | 1,5х1000 |
Конструкция насоса В3-ОРА-10
- Корпус и рабочие устройства с наименьшим воздействием на структуру и консистенцию жидкости;
- Подшипниковый узел с синхронизирующей передачей;
- Привод, который состоит из электродвигателя и зубчатой передачи;
- Перепускной клапан, который контролирует подачу жидкости.
Все детали, участвующие в непосредственной перекачке продукта, изготавливаются из нержавеющей стали и материалов, одобренных для применения в пищевой промышленности Министерством Здравоохранения РФ.
torcovoe-uplotnenie.ru
Наименование, обозначение | Марка насоса | Устанавливаемое кол-во, шт |
Торцевое уплотнение 0240T2100S/GR1S1/M | В3-ОР2-А2 | 2 |
Торцевое уплотнение 0200Т2100S/GR1S1/M | В3-ОРА-2 | 2 |
Торцевое уплотнение 0320Т2100S/GR1S1/M | НР-10 | 2 |
Торцевое уплотнение 0350Т2100S/GR1S1/M | В3-ОРА-10 | 2 |
Уплотнение вала В3-ОРА-10 | В3-ОРА-10 | 2 |
Корпус насоса В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Вал насоса ведомый В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Вал насоса ведущий В3-ОР2-А2 | 1 | |
Шестерня ведущая В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Шестерня ведомая В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Ротор насоса В3-ОР2-А2 (пара) | В3-ОР2-А2 | 2 |
Ротор насоса В3-ОР2-А2 двухлепестковые (пара) | В3-ОР2-А2 | 2 |
Корпус насоса В3-ОРА-2 | В3-ОРА-2 | 1 |
Корпус насоса НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
| Вал насоса ведомый В3-ОРА-2 | В3-ОРА-2 | 1 |
Вал насоса ведущий В3-ОРА-2 | В3-ОРА-2 | 1 |
Ротор насоса В3-ОРА-2 (пара) | В3-ОРА-2 | 2 |
Вал насоса ведомый НР-10 (под шпонку) | НР-10 | 1 |
Вал насоса ведущий НР-10 (под шпонку) | НР-10 | 1 |
Вал насоса ведущий В3-ОРА-10 (шлицевая посадка) | В3-ОРА-10 | 1 |
Вал насоса ведомый В3-ОРА-10 (шлицевая посадка) | 1 | |
Ротор насоса В3-ОРА-10 (шлицевая посадка) | В3-ОРА-10 | 2 |
Ротор насоса НР-10 (под шпонку) | НР-10 | 2 |
Ротора насоса НР-10 двухлепестковые (под шпонку) | НР-10 | 2 |
Гайка ротора НР-10 | НР-10 | 2 |
Шайба В3-ОР2-А2 00.039 | В3-ОР2-А2 | 2 |
Шайба В3-ОР2-А2 00.038 | В3-ОР2-А2 | 2 |
Шкив насоса В3-ОРА-2 | В3-ОРА-2 | 1 |
Шкив двигателя В3-ОРА-2 | В3-ОРА-2 | 1 |
Шкив насоса НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
Шкив двигателя НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
Кожух насоса В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Кожух насоса НР-10, В3-ОРА-10 (нерж) | НР-10, В3-ОРА-10 | 1 |
Кожух насоса В3-ОРА-2 (нерж) | В3-ОРА-2 | 1 |
Основание НР-10, В3-ОРА-10 (нерж) | НР-10, В3-ОРА-10 | 1 |
Основание В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Основание В3-ОРА-2 | В3-ОРА-2 | 1 |
Ремень клиновой В3-ОРА-2 | В3-ОРА-2 | 2 |
Ремень клиновой НР-10, В3-ОРА-10 | НР-10,В3-ОРА-10 | 2 |
Съемник В3-ОР2-А-2.12.000 | В3-ОР2-А2 | 1 |
Съемник В3-ОРА-2.12.000 | В3-ОРА-2 | 1 |
Съемник НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
Подшипник 105 | В3-ОР2-А2 | 6 |
Подшипник 7207 | НР-10,В3-ОРА-10 | 4 |
Манжета 1.1-25*42-3 | В3-ОР2-А2 | 2 |
Манжета 1.1-35*58-2 | В3-ОР2-А2 | 1 |
Манжета 1.1-35*58-2 | НР-10,В3-ОРА-10 | 3 |
Перепускной клапан В3-ОР2-А2, В3-ОРА-2 | В3-ОР2-А2, В3-ОРА-2 | 1 |
Рукоятка перепускного клапана В3-ОР2-А2 | В3-ОР2-А2, В3-ОРА-2 | 1 |
Крышка передняя В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Крышка задняя В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Крышка передняя НР-10 | НР-10 | 1 |
Крышка задняя НР-10 | НР-10 | 1 |
Корпус редуктора В3-ОР2-А2 | В3-ОР2-А2 | 1 |
Шестерня ведущего вала | В3-ОР2-А2 | 1 |
Шестерня ведомого вала | В3-ОР2-А2 | 1 |
Шлицевая гайка вала ОР2-А2 | В3-ОР2-А2 | 1 |
Шлицевая гайка вала ОРА-2 | В3-ОРА-2 | 1 |
Шлицевая гайка вала НР-10 М43*1,5 | НР-10 | 1 |
Шестерня ведущего вала Ф45 НР-10 | НР-10 | 1 |
Шестерня ведомого вала Ф48К НР-10 | НР-10 | 1 |
ptknovator.ru
| Наименование, обозначение | Марка насоса | Устанавливаемое кол-во, шт |
| Торцевое уплотнение 0240T2100S/GR1S1/M | В3-ОР2-А2 | 2 |
| Торцевое уплотнение 0200Т2100S/GR1S1/M | В3-ОРА-2 | 2 |
| Торцевое уплотнение 0320Т2100S/GR1S1/M | НР-10 | 2 |
| Торцевое уплотнение 0350Т2100S/GR1S1/M | В3-ОРА-10 | 2 |
| Уплотнение вала В3-ОРА-10 | В3-ОРА-10 | 2 |
| Корпус насоса В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Вал насоса ведомый В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Вал насоса ведущий В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Шестерня ведущая В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Шестерня ведомая В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Ротор насоса В3-ОР2-А2 (пара) | В3-ОР2-А2 | 2 |
| Ротор насоса В3-ОР2-А2 двухлепестковые (пара) | В3-ОР2-А2 | 2 |
| Корпус насоса В3-ОРА-2 | В3-ОРА-2 | 1 |
| Корпус насоса НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
| Вал насоса ведомый В3-ОРА-2 | В3-ОРА-2 | 1 |
| Вал насоса ведущий В3-ОРА-2 | В3-ОРА-2 | 1 |
| Ротор насоса В3-ОРА-2 (пара) | В3-ОРА-2 | 2 |
| Вал насоса ведомый НР-10 (под шпонку) | НР-10 | 1 |
| Вал насоса ведущий НР-10 (под шпонку) | НР-10 | 1 |
| Вал насоса ведущий В3-ОРА-10 (шлицевая посадка) | В3-ОРА-10 | 1 |
| Вал насоса ведомый В3-ОРА-10 (шлицевая посадка) | В3-ОРА-10 | 1 |
| Ротор насоса В3-ОРА-10 (шлицевая посадка) | В3-ОРА-10 | 2 |
| Ротор насоса НР-10 (под шпонку) | НР-10 | 2 |
| Ротора насоса НР-10 двухлепестковые (под шпонку) | НР-10 | 2 |
| Гайка ротора НР-10 | НР-10 | 2 |
| Шайба В3-ОР2-А2 00.039 | В3-ОР2-А2 | 2 |
| Шайба В3-ОР2-А2 00.038 | В3-ОР2-А2 | 2 |
| Шкив насоса В3-ОРА-2 | В3-ОРА-2 | 1 |
| Шкив двигателя В3-ОРА-2 | В3-ОРА-2 | 1 |
| Шкив насоса НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
| Шкив двигателя НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
| Кожух насоса В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Кожух насоса НР-10, В3-ОРА-10 (нерж) | НР-10, В3-ОРА-10 | 1 |
| Кожух насоса В3-ОРА-2 (нерж) | В3-ОРА-2 | 1 |
| Основание НР-10, В3-ОРА-10 (нерж) | НР-10, В3-ОРА-10 | 1 |
| Основание В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Основание В3-ОРА-2 | В3-ОРА-2 | 1 |
| Ремень клиновой В3-ОРА-2 | В3-ОРА-2 | 2 |
| Ремень клиновой НР-10, В3-ОРА-10 | НР-10,В3-ОРА-10 | 2 |
| Съемник В3-ОР2-А-2.12.000 | В3-ОР2-А2 | 1 |
| Съемник В3-ОРА-2.12.000 | В3-ОРА-2 | 1 |
| Съемник НР-10, В3-ОРА-10 | НР-10, В3-ОРА-10 | 1 |
| Подшипник 105 | В3-ОР2-А2 | 6 |
| Подшипник 7207 | НР-10,В3-ОРА-10 | 4 |
| Манжета 1.1-25*42-3 | В3-ОР2-А2 | 2 |
| Манжета 1.1-35*58-2 | В3-ОР2-А2 | 1 |
| Манжета 1.1-35*58-2 | НР-10,В3-ОРА-10 | 3 |
| Перепускной клапан В3-ОР2-А2, В3-ОРА-2 | В3-ОР2-А2, В3-ОРА-2 | 1 |
| Рукоятка перепускного клапана В3-ОР2-А2 | В3-ОР2-А2, В3-ОРА-2 | 1 |
| Крышка передняя В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Крышка задняя В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Крышка передняя НР-10 | НР-10 | 1 |
| Крышка задняя НР-10 | НР-10 | 1 |
| Корпус редуктора В3-ОР2-А2 | В3-ОР2-А2 | 1 |
| Шестерня ведущего вала | В3-ОР2-А2 | 1 |
| Шестерня ведомого вала | В3-ОР2-А2 | 1 |
| Шлицевая гайка вала ОР2-А2 | В3-ОР2-А2 | 1 |
| Шлицевая гайка вала ОРА-2 | В3-ОРА-2 | 1 |
| Шлицевая гайка вала НР-10 М43*1,5 | НР-10 | 1 |
| Шестерня ведущего вала Ф45 НР-10 | НР-10 | 1 |
| Шестерня ведомого вала Ф48К НР-10 | НР-10 | 1 |
