Насос пгн – Насос высокого давления пневмогидравлический ПГН-200К (давление 20 МПа), купить в Санкт-Петербурге и Ленинградской области

Химические насосы Турбонасос серии ПГН.

Назначение:

  • Насосы предназначены для перекачивания различных абразивных жидкостей (суспензии руд, пульпа, промышленные стоки, загрязненная техническая вода и т. п.) с плотностью до 2200 кг/м3, температурой от 5 до 700С, с водородным показателем 6…8 рН и твердыми включениями размером до 6 мм, микротвердостью не более 9 ГПа, объемная концентрация которых не превышает 50 %.

Область применения:

  • угольная и горнорудная промышленность;
  • обогащения руд цветных и черных металлов;
  • черная и цветная металлургия;
  • строительная промышленность;
  • химическая промышленность;
  • сельское хозяйство;
  • производство цемента и стекла;
  • энергетика и др.

Описание конструкции:

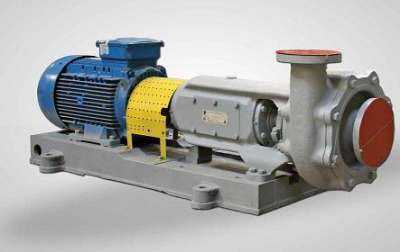

Шламовые горизонтальные электронасосные агрегаты типа ПГН состоят из насоса и электродвигателя переменного тока, расположенных на общей раме сварной или литой конструкции. Валы насоса и электродвигателя соединены с помощью упругой муфты.
По требованию Заказчика возможна схема агрегата с расположением электродвигателя над насосом. В этом случае передача крутящего момента осуществляется с помощью клиноременной передачи.
Рабочее колесо закреплено на валу с помощью трапецеидальной резьбы. Направление нарезки резьбы противоположно направлению вращения вала насоса. На переднем и заднем дисках рабочего колеса выполнены отбойные лопатки. Отбойные лопатки защищают области наиболее интенсивного износа, предотвращают попадание абразивных частиц в пазухи между колесом и корпусом, снижают осевые нагрузки на подшипниковые опоры и уменьшают давление перед уплотнением вала.
Опоры вала – подшипники качения, установлены в толстостенные стаканы, позволяющие установку подшипников более тяжелой серии. Смазка подшипников жидкая или консистентная.

Уплотнение:

Утечки из насоса на работающем агрегате исключаются гидрозатвором. Для исключения утечек при остановах агрегатов типа ПГН применяется сальниковая набивка. Наиболее часто применяемое уплотнение вала – комбинированное (сальниковая набивка в комбинации с гидродинамическим уплотнением (импеллером)). Простота конструкции, обслуживания, а также применение современных материалов обеспечивают надежную работу уплотнения, и, как следствие, агрегата в целом. Для устранения утечки перекачиваемой жидкости через разъемы корпусов применяются резиновые уплотнительные кольца.

Основные технические характеристики химических насосов Турбонасос серии ПГН:

Модель Подача, м³/ч Напор, м Частота вращения,
об/мин
Мощность, кВт Масса, кг
ПГН 55/32 55 32 1190 30 610
ПГН 63/25 63 25 1450 18,5 465
ПГН 70/15 70 15 1190 18,5 520
ПГН 80/40 80 40 1450 30 550
ПГН 100/16 100 16 1140 18,5 550
ПГН 125/32 125 32 1450 30 540
ПГН 140/20 140 20 1330 30 600



www.suet-pump.ru

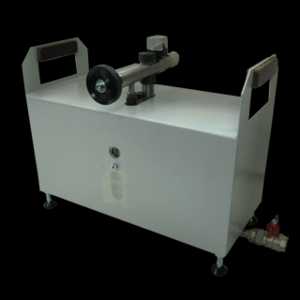

Насос для испытаний ПГН-300К


Насос для испытаний ПГН-300К

  • Описание
  • Отзывы и вопросы

Пневмогидравлический насос ПГН-300К предназначен испытания систем водой, маслом, агрессивными жидкостями. Внутреннее исполнение насоса – нержавеющая сталь. Максимальное давление до 300атм. Производительность 0,7-3,0 л/мин.

Рабочая жидкость (вода или минеральное масло) должна быть отфильтрована с номинальной тонкостью фильтрации 25 мкм.
Кинематическая вязкость масел от 12 до 50 мм2/c при температуре масел от +100С до +500С.
Класс чистоты масел не ниже 12 по ГОСТ 17216-71.









ПараметрЗначение
Макс. давление, МПа (кгс/см2)30 (300)
Скорость подачи, л/мин
– при работе на наполнение
– при работе с макс. давлением
3,0
0,7
Диаметр плунжера, мм18
Ход плунжера, мм45
Давление сжатого воздуха, МПа (кгс/см2)0,5 (5)
Габаритные размеры, мм (ДхШхВ)440х215х430
Масса, кг24

Информация о товарах, их характеристиках и комплектации может содержать ошибки и быть изменена без предварительного уведомления.
Информация на сайте указана в ознакомительных целях и не является публичной офертой.

Полезная статья:

Опрессовка системы отопления

Рекомендуем посмотреть

Купить в один клик

Насос для испытаний ПГН-300К

Предложить свою цену

Уточнить стоимость доставки

Насос для испытаний ПГН-300К

deltex.su

Насос для испытаний ПГН-100К


Насос для испытаний ПГН-100К

  • Описание
  • Отзывы и вопросы

Пневмогидравлический насос ПГН-100К предназначен испытания систем водой, маслом, агрессивными жидкостями. Внутреннее исполнение насоса – нержавеющая сталь. Максимальное давление до 100атм. Производительность 0,9-5,0 л/мин.

Рабочая жидкость (вода или минеральное масло) должна быть отфильтрована с номинальной тонкостью фильтрации 25 мкм.
Кинематическая вязкость масел от 12 до 50 мм2/c при температуре масел от +100С до +500С.
Класс чистоты масел не ниже 12 по ГОСТ 17216-71.









ПараметрЗначение
Макс. давление, МПа (кгс/см2)10 (100)
Скорость подачи, л/мин
– при работе на наполнение
– при работе с макс. давлением
5,0
0,9
Диаметр плунжера, мм10
Ход плунжера, мм45
Давление сжатого воздуха, МПа (кгс/см2)0,5 (5)
Габаритные размеры, мм (ДхШхВ)440х215х430
Масса, кг24

Информация о товарах, их характеристиках и комплектации может содержать ошибки и быть изменена без предварительного уведомления.
Информация на сайте указана в ознакомительных целях и не является публичной офертой.

Полезная статья:

Опрессовка системы отопления

Рекомендуем посмотреть

Купить в один клик

Насос для испытаний ПГН-100К

Предложить свою цену

Уточнить стоимость доставки

Насос для испытаний ПГН-100К

deltex.su

Насос для испытаний ПГН-200К


Насос для испытаний ПГН-200К

  • Описание
  • Отзывы и вопросы

Пневмогидравлический насос ПГН-200К предназначен испытания систем водой, маслом, агрессивными жидкостями. Внутреннее исполнение насоса – нержавеющая сталь. Максимальное давление до 200атм. Производительность 0,8-4,2 л/мин.

Рабочая жидкость (вода или минеральное масло) должна быть отфильтрована с номинальной тонкостью фильтрации 25 мкм.
Кинематическая вязкость масел от 12 до 50 мм2/c при температуре масел от +100С до +500С.
Класс чистоты масел не ниже 12 по ГОСТ 17216-71.









ПараметрЗначение
Макс. давление, МПа (кгс/см2)20 (200)
Скорость подачи, л/мин
– при работе на наполнение
– при работе с макс. давлением
4,2
0,8
Диаметр плунжера, мм22
Ход плунжера, мм45
Давление сжатого воздуха, МПа (кгс/см2)0,5 (5)
Габаритные размеры, мм (ДхШхВ)440х220х500
Масса, кг24

Информация о товарах, их характеристиках и комплектации может содержать ошибки и быть изменена без предварительного уведомления.
Информация на сайте указана в ознакомительных целях и не является публичной офертой.

Полезная статья:

Опрессовка системы отопления

Рекомендуем посмотреть

Купить в один клик

Насос для испытаний ПГН-200К

Предложить свою цену

Уточнить стоимость доставки

Насос для испытаний ПГН-200К

deltex.su

Насос для испытаний ПГН-500К


Насос для испытаний ПГН-500К

  • Описание
  • Отзывы и вопросы

Пневмогидравлический насос ПГН-400К предназначен испытания систем водой, маслом, агрессивными жидкостями. Внутреннее исполнение насоса – нержавеющая сталь. Максимальное давление до 400атм. Производительность 0,48-1,9 л/мин.

Рабочая жидкость (вода или минеральное масло) должна быть отфильтрована с номинальной тонкостью фильтрации 25 мкм.
Кинематическая вязкость масел от 12 до 50 мм2/c при температуре масел от +100С до +500С.
Класс чистоты масел не ниже 12 по ГОСТ 17216-71.









ПараметрЗначение
Макс. давление, МПа (кгс/см2)50 (500)
Скорость подачи, л/мин
– при работе на наполнение
– при работе с макс. давлением
1,9
0,48
Диаметр плунжера, мм14
Ход плунжера, мм45
Давление сжатого воздуха, МПа (кгс/см2)0,5 (5)
Габаритные размеры, мм (ДхШхВ)440х215х500
Масса, кг24

Информация о товарах, их характеристиках и комплектации может содержать ошибки и быть изменена без предварительного уведомления.
Информация на сайте указана в ознакомительных целях и не является публичной офертой.

Полезная статья:

Опрессовка системы отопления

Рекомендуем посмотреть

Купить в один клик

Насос для испытаний ПГН-500К

Предложить свою цену

Уточнить стоимость доставки

Насос для испытаний ПГН-500К

deltex.su

Насос для испытаний ПГН-1000К


Насос для испытаний ПГН-1000К

  • Описание
  • Отзывы и вопросы

Пневмогидравлический насос ПГН-1000К предназначен испытания систем водой, маслом, агрессивными жидкостями. Внутреннее исполнение насоса – нержавеющая сталь. Максимальное давление до 1000атм. Производительность 0,25-1,0 л/мин.

Рабочая жидкость (вода или минеральное масло) должна быть отфильтрована с номинальной тонкостью фильтрации 25 мкм.
Кинематическая вязкость масел от 12 до 50 мм2/c при температуре масел от +100С до +500С.
Класс чистоты масел не ниже 12 по ГОСТ 17216-71.









ПараметрЗначение
Макс. давление, МПа (кгс/см2)100 (1000)
Скорость подачи, л/мин
– при работе на наполнение
– при работе с макс. давлением
1,0
0,25
Диаметр плунжера, мм12
Ход плунжера, мм60
Давление сжатого воздуха, МПа (кгс/см2)0,5 (5)
Габаритные размеры, мм (ДхШхВ)480х385х370
Масса, кг45

Информация о товарах, их характеристиках и комплектации может содержать ошибки и быть изменена без предварительного уведомления.
Информация на сайте указана в ознакомительных целях и не является публичной офертой.

Полезная статья:

Опрессовка системы отопления

Рекомендуем посмотреть

Купить в один клик

Насос для испытаний ПГН-1000К

Предложить свою цену

Уточнить стоимость доставки

Насос для испытаний ПГН-1000К

deltex.su

Насос для испытаний ПГН-1500К


Насос для испытаний ПГН-1500К

  • Описание
  • Отзывы и вопросы

Пневмогидравлический насос ПГН-1500К предназначен испытания систем водой, маслом, агрессивными жидкостями. Внутреннее исполнение насоса – нержавеющая сталь. Максимальное давление до 1500атм. Производительность 0,18 л/мин.

Рабочая жидкость (вода или минеральное масло) должна быть отфильтрована с номинальной тонкостью фильтрации 25 мкм.
Кинематическая вязкость масел от 12 до 50 мм2/c при температуре масел от +100С до +500С.
Класс чистоты масел не ниже 12 по ГОСТ 17216-71.









ПараметрЗначение
Макс. давление, МПа (кгс/см2)150 (1500)
Скорость подачи, л/мин
– при работе на наполнение
– при работе с макс. давлением

0,18
Диаметр плунжера, мм10
Ход плунжера, мм60
Давление сжатого воздуха, МПа (кгс/см2)0,5 (5)
Габаритные размеры, мм (ДхШхВ)480х385х370
Масса, кг45
