Описание принципа работы перистальтического насоса.
ПРЕИМУЩЕСТВА ПЕРИСТАЛЬТИЧЕСКИХ НАСОСОВ
Каждый перистальтический насос снабжен гибким шлангом или трубкой, обеспечивающей перекачивание и имеющий высокую стойкость к истиранию. Перистальтический насос обеспечивает возможность перекачивания потока твердых частиц в составе жидкости или пасты (вязкой среды). Несмотря на способность перекачивать некоторые из самых сложных жидкостей в мире, насос обеспечивает плавное перекачивание, что делает его пригодным для чувствительных к сдвигу продуктов, таких как полимеры и даже живая рыба!
Расход насоса пропорционален скорости, что делает его пригодным для дозирования. Поскольку перистальтический насос доступен как в больших, так и в маленьких моделях, он может использоваться от лабораторий до горных работ.
Шланг предотвращает перекрестное загрязнение при смене перекачиваемых жидкостей. Насос не имеет механических уплотнений и не соприкасается с жидкостью.
РАБОЧИЙ ПРИНЦИП ПЕРИСТАЛЬТИКИ
Насос работает за счет принципа прямого вытеснения, используемого в перекачке различных жидкостей. Перекачиваемый продукт содержится в гибкой трубке или шланге, установленной внутри корпуса насоса. Фактический принцип перекачивания, называемый перистальтикой, основан на попеременном пережатии и расслаблении пластичной трубки, вытягивании перекачиваемого продукта и выталкивании продукта из насоса.
Гибкая трубка подвергается воздействию вращающихся роликов, которые пережимают трубку с её содержимым и за счет вращения выталкивают продукт из насоса. Когда ротор с роликами вращается, давление от пережатия трубки перемещается, заставляя продукт уходить от насоса в линию нагнетания. Когда давление сбрасывается, трубка восстанавливает свою форму, создавая вакуум, который втягивает продукт в насос, в механизм заправки.
Объединение этих принципов всасывания и нагнетания приводит к мощному само всасывающему положительному смещению.
Пропорциональное дозирование
Идеальное уплотнение между двумя сторонами насоса означает, что продукт не проскальзывает, а в сочетании с линейной характеристикой скорости потока насоса делает перистальтические насосы идеальными для выполнения дозирования.
Нет перекрестного загрязнения
Перекачиваемая жидкость никогда не соприкасается с какими-либо подвижными частями насоса, поскольку она содержится в трубке. Кроме того, поскольку перекачиваемая жидкость содержится внутри трубки, перистальтический насос является гигиеническим насосом с нулевой вероятностью загрязнения. Это также сокращает время технического обслуживания, поскольку шланг или трубка являются единственной изнашиваемой деталью.
Почему перистальтические насосы ЮНАП?
Мы производим перистальтические насосы дозаторы по индивидуальным техническим требования, это относится как к компонентам насоса, так и программному обеспечению управляющем режимами дозирования.
Мы постоянно осуществляем разработку, создание и тестирование своих продуктов, что приводит к улучшению компонентов и сборок, эффективности, производительности и расширенных функций.
Принцип работы и устройство перистальтических насосов
Перистальтические насосы в ряду прочих химических насосов стоят особняком. Прежде всего потому, что принцип работы перистальтического насоса кардинально отличается от всех прочих особой оригинальностью, из которой проистекает некоторое количество необычных и полезных свойств.
Парадоксально, но по принципу действия перистальтический насос отдалённо схож… с тюбиком зубной пасты. В качестве основного рабочего элемента перистальтического насоса выступает эластичный шланг (трубка), из которого жидкое вещество в буквальном смысле выдавливается специальными роликами.
Ролик прижимает участок трубки к дугообразному корпусу насоса, отделяя таким образом секцию с жидкостью, а затем продвигает эту секцию с жидкостью в ней в сторону выпускного патрубка. В другой секции, непосредственно за роликом, возникает область пониженного давления, благодаря которому в эту секцию засасывается следующая порция жидкости. Секция запечатывается очередным роликом – и процесс циклически повторяется.
Наглядно продемонстрировать, как работает перистальтический насос, проще всего с помощью анимации:

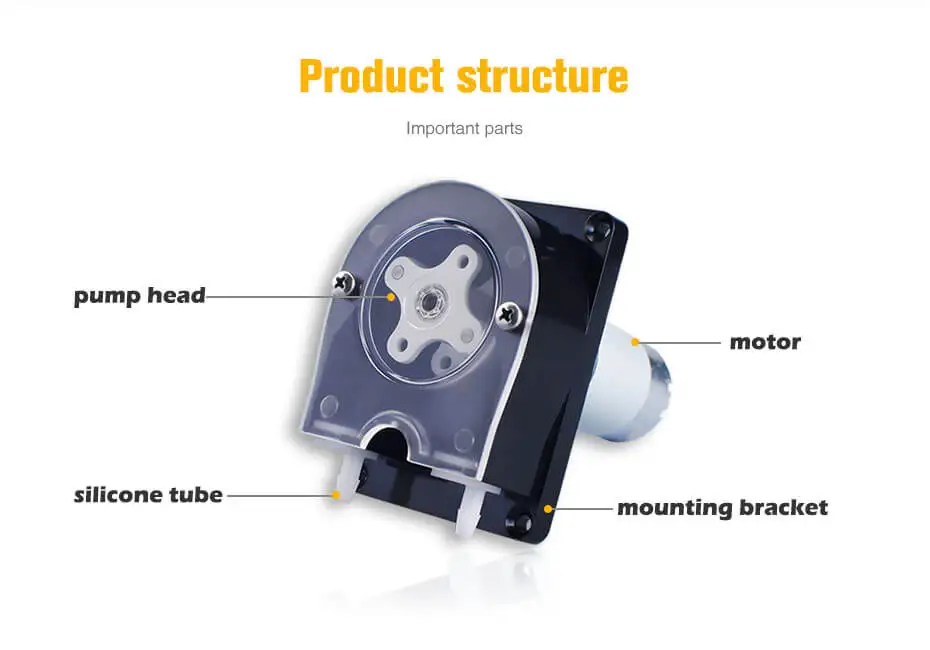

Ролики симметрично располагаются на вращающемся диске, количество роликов может варьироваться в зависимости от модели насоса – их может быть два, три и более. От количества роликов, скорости вращения диска, материала эластичного шланга зависят рабочие характеристики (свойства) перистальтического насоса.
Как упоминалось в самом начале, устройство перистальтического насоса определяет несколько его полезных свойств.
1. Основной характеристикой любого насоса принято считать его производительность – то количество жидкого материала, которое насос способен переместить за единицу времени. Небольшие перистальтические насосы в этом отношении довольно скромны, самая «мощная» модель рассчитана на перекачку до 100 литров в час, стандартные показатели колеблются в диапазоне от 0,5 до 12 литров.
Зачем же нужны насосы со столь скромными показателями? Дело в том, что производительность перистальтического насоса находится в прямой линейной зависимости от скорости прохождения роликов вдоль трубки – то есть, от частоты вращения роликового диска. Регулируя эту скорость, можно с крайне высокой степенью точности определять количество перекачиваемого вещества. Перистальтические аппараты очень часто используются в качестве дозирующих насосов – они применяются для водоподготовки (подачи реагентов, нормализующих химический и бактериологический состав воды), используются в качестве лабораторных насосов, и в иных технологических ситуациях, когда точность подачи превалирует над крупными объёмами.
2. Практически все химические насосы во время работы создают в жидкости либо гидравлические пульсации (плунжерные, мембранные насосы), либо вихревые явления (центробежные, винтовые насосы). Такие процессы могут быть нежелательны при перекачивании веществ со сложной структурой – коллоидов, суспензий и т.д.
Единственные насосы, у которых подобные эффекты практически полностью отсутствуют – с перистальтическим принципом действия. Они осуществляют перекачку с предельной аккуратностью, «не взбалтывая», и потому могут работать с особыми реактивами и веществами. И не только с химическими: к примеру, перистальтические насосы находят применение в медицине – при гемодиализе и переливании крови, а также используются в качестве пищевых насосов – для перекачки молока и молочных продуктов, различных паст и соков, и даже элитного алкоголя.
3.
К вопросу о химических веществах: поскольку в процессе перекачки жидкость контактирует исключительно с внутренней поверхностью трубки, характеристики жидкости – в частности, степень агрессивности, кислотные, щелочные показатели – ограничены исключительно свойствами материала, из которого изготовлена трубка. Перистальтические трубки для насосов изготавливаются из современных полимеров, способных длительное время контактировать с различными группами химически активных веществ, не разрушаясь при этом и не теряя своих эластичных свойств.4. Возвращаясь к аналогии с тюбиком зубной пасты, следует заметить, что перистальтические насосы способны перекачивать довольно плотные, вязкие жидкости. Правда, здесь многое зависит от диаметра шланга и патрубков, а также от мощности привода, вращающего роликовый диск. Отдельные промышленные экземпляры перекачивают… жидкий бетон.
При этом, небольшие твёрдые частицы абсолютно не вредят внутренней конструкции перистальтических насосов: в случае попадания таких частиц между роликом и поверхностью шланга они просто вдавливаются в неё, а затем, после прохождения ролика, просто выталкиваются эластичным материалом обратно в раствор.
5. Однако, промышленные экземпляры – скорее исключение; большинство перистальтических насосов имеют весьма компактные размеры. Такие «мини-насосы» легко размещаются в условиях ограниченного пространства, а благодаря малому весу могут устанавливаться в подвесных, настенных креплениях – что также крайне удобно.
Преимущества автоматизации, которые предоставляет использование перистальтических насосов, приведенным списком не исчерпывается. К примеру, существуют модели с встроенными контроллерами химического состава жидкости; более простые модели специально приспособлены для подключения к внешним управляющим модулям и т.д. Более подробно ознакомиться с полными характеристиками, техническими данными и параметрами перистальтических насосов можно в специализированном разделе данного сайта.
Как работают перистальтические насосы: принцип работы
Простые в настройке и обслуживании перистальтические насосы идеально подходят для перекачивания абразивных и чувствительных к сдвигу жидкостей в различных областях применения
youtube.com/embed/H0vnB0bgzDI?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Что такое перистальтический насос?
Перистальтические насосы также известны как шланговые насосы, трубочные насосы или роликовые насосы. Они представляют собой надежное и простое решение для перемещения практически любой жидкости в самых разных областях и сферах применения.
В основе насоса лежит эластомерный шланг. Эта трубка полностью вмещает жидкость, что практически исключает возможность загрязнения продукта. Albin Pump производит различные прочные материалы для труб или шлангов, чтобы обеспечить химическую совместимость, необходимую для каждого применения.
Внешняя поверхность шланга после экструзии не подвергается механической обработке, что обеспечивает лучшую смазку шланга. Смазка снижает трение о шланг во время работы и снижает тепловыделение. В результате увеличивается срок службы шланга и снижается потребность в техническом обслуживании.
Для чего используется перистальтический насос?
Перистальтические шланговые насосы могут перекачивать, дозировать или измерять ряд жидкостей, включая косметические лосьоны, абразивные суспензии, такие как известковое молоко в горнодобывающей промышленности или гипохлорит натрия на водоочистных сооружениях.
Перистальтические насосы представляют собой гибкое решение для химической обработки, очистки сточных вод, производства продуктов питания и напитков и многого другого. В сочетании с приводами с регулируемой скоростью или ПЛК можно регулировать расход насоса для точного измерения или дозирования жидкости.
Компания Albin Pump предлагает широкий ассортимент насосов, которые можно настроить в соответствии с вашими потребностями в перекачке жидкости, независимо от отрасли.
Как работает перистальтический насос?
Шланг насоса последовательно сжимается двумя прижимными башмаками, установленными на вращающемся колесе. Первый башмак, надавливая на стенки шланга, будет создавать вакуум и притягивать перекачиваемую жидкость в шланг.
Когда перекачиваемая жидкость попадает в шланг, второй ролик проходит по шлангу. Это движение толкает жидкость к выпускному отверстию насоса. Когда башмаки вращаются, сжатая секция шланга начинает возвращаться в исходное состояние, создавая вакуум, втягивающий жидкость в шланг.
Когда башмак на стороне нагнетания отсоединен от шланга, противоположный башмак уже сжат. Такое расположение предотвращает любой обратный поток. Затем перекачиваемая жидкость успешно втягивается и выталкивается благодаря вращению колеса.
Как использовать перистальтический насос
Перистальтические насосы очень просты в настройке и использовании. Они изготавливаются из шлангов из специальных материалов, которые подходят для определенных применений и перекачивания жидкостей. При получении насоса необходимо проверить номер модели и материал трубопровода, чтобы убедиться, что он соответствует требованиям вашего применения. Материал шланга можно проверить в точках соединения с помощью легко идентифицируемых цветовых индикаторов.
Поскольку перистальтические насосы могут быть довольно большими, важно закрепить насос, прикрепив его болтами к земле или другой жесткой конструкции. Установите насос таким образом, чтобы между впускным/выпускным отверстием насоса и любыми стационарными конструкциями было достаточно места, чтобы можно было легко снимать и устанавливать сменные шланги.
Всасывающие и нагнетательные патрубки должны быть гибкими, а не жесткими. Важно, чтобы впускной/выпускной трубопровод был как минимум такого же диаметра или больше, чем шланг насоса. Если ваш выпускной трубопровод имеет много изгибов, которые могут вызвать потерю давления или сильную пульсацию, мы рекомендуем установить демпфер пульсации вместе с перистальтическим насосом.
Как управлять перистальтическим насосом
Перистальтические насосы имеют специальный двигатель, редуктор и головку насоса, предназначенные для работы при определенном расходе и давлении. Эта простая конструкция позволяет управлять насосом различными способами. Простой способ управления перистальтической помпой — это управление включением/выключением линии. Если вам требуется больший контроль, перистальтический насос можно контролировать с помощью ПЛК.
Перистальтический насос представляет собой электрический насос. Для еще более высокого уровня управления его можно подключить к частотно-регулируемому приводу (VFD) для управления скоростью.
Преимущества перистальтического насоса
- Перистальтические насосы имеют меньше механических частей, чем насосы других технологий, что снижает потребность в обслуживании изношенных деталей.
- При необходимости техническое обслуживание насоса выполняется быстро и легко. Плановое обслуживание состоит из простой замены шланга, что снижает общую стоимость владения по сравнению со многими другими насосными технологиями.
- Жидкость не касается никаких частей насоса, кроме внутренней поверхности шланга или трубки и соединителей.
- Ролики или башмаки перемещают жидкость по шлангу или трубке, поэтому нет необходимости в дегазационных клапанах.
Ролики сжимают трубку, чтобы предотвратить обратный поток и устранить необходимость в механических уплотнениях, создавая систему без уплотнений. - Поток может идти в любом направлении через шланг. Этот двунаправленный поток позволяет пользователю легко очищать шланг, промывая линии и систему технологических трубопроводов во время цикла продувки.
- Перистальтические насосы предназначены для работы всухую, самовсасывающие и обеспечивают высокую высоту всасывания (32 фута / 90,8 м). В их герметичной конструкции не используются механические уплотнения или сальниковые коробки, которые могут привести к утечке жидкости.
- Перистальтические насосы просты в настройке, эксплуатации и обслуживании без специального обучения. Эти поршневые насосы не требуют сжатого воздуха и не используют клапаны, которые могут засориться. Перистальтическое насосное действие идеально подходит для работы с абразивными жидкостями и жидкостями, чувствительными к сдвигу.
- Albin Pump производит трубы различных материалов и размеров, а также варианты привода, аксессуары для насосов и соединения.
Свяжитесь с местным дистрибьютором , чтобы узнать больше о наших сменных шлангах и аксессуарах.
Перистальтические насосы – как они работают? | Watson-Marlow
Выберите сектор
- Корпоративный
- Фармацевтика и биотехнология
- Медицинские и диагностические приборы
- Еда и напитки
- Промышленный
- Водоснабжение и водоотведение
- Горнодобывающая промышленность
- Автомобилестроение
- ОЕМ
Перистальтические насосы или трубочные насосы относятся к типу поршневых насосов. В основе конструкции насосов лежит принцип перистальтики. Перистальтика в биологическом смысле представляет собой серию мышечных сокращений, которые перемещают пищу в разные части пищеварительной системы.
Как работают перистальтические насосы?
Ролики или башмаки в перистальтическом насосе сжимают трубку или шланг при вращении, создавая вакуум, который всасывает жидкость через трубку.
С жидкостью соприкасается только трубка или шланг насоса, что исключает риск загрязнения жидкости насосом или жидкости насоса. Анимация показывает, как жидкость всасывается в трубку насоса, захватывается валиком головки насоса и выбрасывается, когда следующий валик проходит по трубке. Когда ролики вращаются, в трубе образуется вакуум, втягивающий больше жидкости для следующего прохода ролика.
Полное закрытие трубы, когда она зажата (зажата) между роликом и гусеницей, обеспечивает объемное действие насоса, предотвращая обратный поток и устраняя необходимость в обратных клапанах, когда насос не работает.
Каковы преимущества использования перистальтики?
Основным преимуществом перистальтических насосов является то, что жидкость соприкасается только с трубкой. Поскольку с жидкостью соприкасается только внутреннее отверстие трубки, они устраняют риск загрязнения жидкости насосом или жидкости насоса.
Анимация показывает, как жидкость всасывается в трубку насоса, захватывается валиком головки насоса и выбрасывается, когда следующий валик проходит по трубке. Когда ролики вращаются, в трубе образуется вакуум, втягивающий больше жидкости для следующего прохода ролика.
Полное закрытие трубы, когда она зажата (зажата) между роликом и гусеницей, обеспечивает объемное действие насоса, предотвращая обратный поток и устраняя необходимость в обратных клапанах, когда насос не работает.
Ключевые продукты
Дозирующие насосы для химикатов Qdos
Расход до 2000 мл/мин (31,7 ам.гал./ч) и давление до 7 бар (100 фунтов на кв. дюйм).
Насосы — корпусные насосы
Технологические насосы 530
Расход до 55 галлонов в час (3,5 л/мин) и давление до 100 фунтов на кв.
дюйм. Точный диапазон регулирования скорости 2200:1.
Насосы — корпусные насосы
Шланговые насосы Bredel (10-50)
Расход до 4623 галлонов в час (17520 л/ч) и давление до 232 фунтов на квадратный дюйм. Избавьтесь от вспомогательного оборудования.
Насосы — шланговые насосы
Одноразовые биотехнологические насосы Quantum
Насосы — корпусные насосы
Почему стоит выбрать перистальтический насос Watson-Marlow?
- Простота установки, простота эксплуатации и недорогое обслуживание
- Масштабируемая технология для удовлетворения различных потребностей обработки
- Низкий сдвиг, щадящее обращение без рабочих колес, лопастей, кулачков или клапанов на пути прохождения жидкости
- Обеспечивает стабильность потока и точность дозирования
- Единственной заменяемой деталью является недорогая трубка, которую можно быстро заменить на месте
- Легко использовать
Простота в эксплуатации обеспечивается простой загрузкой пробирок.
В тех случаях, когда требуется набор одноразовых трубок, трубку необходимо заменять один раз за процедуру, что может происходить несколько раз в день в зависимости от вашего конкретного процесса или применения. Крайне важно, чтобы замена трубки выполнялась правильно, чтобы избежать снижения производительности насоса.
Например, технология Watson-Marlow LoadSure предлагает быстрое техническое обслуживание в течение одной минуты.
- Без клапанов и уплотнений
Перистальтический насос не требует клапанов в своей работе, поскольку по крайней мере один ролик всегда прижимает трубку к направляющей, предотвращая обратный поток или сифонирование при остановке насоса.
- Точные воспроизводимые скорости потока
Поскольку перистальтические насосы представляют собой поршневые насосы прямого вытеснения, перемещающие фиксированный объем за каждый оборот, скорости потока линейно пропорциональны скорости в рекомендуемом диапазоне скоростей насоса.
При калибровке с учетом потерь в системе точность измерения и дозирования перистальтического насоса может достигать ±0,5%.
Например, перистальтические насосы-дозаторы для химикатов Qdos, обеспечивающие постоянную скорость потока вплоть до 7 бар, дают пользователям уникальное преимущество по сравнению с насосами-дозаторами с диафрагмой.
- Самовсасывание и сухой ход
Перистальтические насосы не требуют заливки и могут работать всухую без повреждений.
Например, наши перистальтические шланговые насосы Bredel работают всухую и самовсасывающие, для них не требуется вспомогательное оборудование, обратные клапаны, системы промывки уплотняющей водой или защита от сухого хода.
- Контроль пульсации
У большинства поршневых насосов прямого вытеснения, которые обеспечивают фиксированный объем за ход насоса или оборот, могут наблюдаться пульсации или падение давления.
Например, наши одноразовые насосы Quantum обеспечивают линейность потока во всем диапазоне рабочего давления одноразового использования от 3 бар до 20 л/мин, лидируя на рынке практически без пульсаций.
- Отсутствие загрязнения насоса или жидкости
В перистальтическом насосе единственной смачиваемой частью является трубка. В санитарно-медицинских применениях насос не загрязняет стерильную жидкость в трубке, и насос не требует очистки. В большинстве медицинских применений трубка является частью набора одноразовых трубок, который соединяется с другими компонентами, такими как катетер.
