Насос нефтяной НПС 200/700

Насосы типа НПС предназначены для перекачивания нефти, нефтепродуктов и других жидкостей, сходных с указанными по физико-химическим свойствам, плотностью не более 1050 кг/м3, с температурой от минус 80° С до плюс 200° С, вязкостью не более 8,5х10-4 м2/с, с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм.

Уточняйте цену у менеджеров

Насосы предназначены для работы на взрывоопасных производствах, на которых возможно образование взрывоопасных смесей газов, паров или пыли с воздухом, относящихся к категории IIA, IIB, IIС и группам взрывоопасности Т1, Т2, Т3, Т4 по ГОСТ 12.1.011. Данный тип насосов также может эксплуатироваться в зонах, сейсмическая активность которых не превышает 9 баллов по шкале Рихтера.

Насосы выпускаются в климатическом исполнении У, УХЛ, Т категории размещения 2, 3 и 4 по ГОСТ 15150.

ПАРАМЕТР	ЗНАЧЕНИЕ
Q, М3/Ч	200
H, М	700
N, КВТ	630
N*1000, ОБ./МИН.	3
МАССА АГРЕГАТА, КГ
ГАБАРИТЫ LXBXH, ММ
МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ

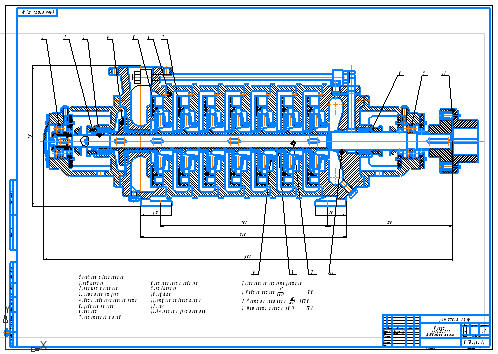

Чертеж центробежного насоса НПС 200-700

Назначение, конструкция и техническая характеристика насоса НПС 200-700

Насос центробежный горизонтальный нефтяной секционный предназначенный для перекачивания воды, нефти, сжиженных углеводных газонефтепродуктов при температуре от минус 30 до плюс 200 градусов Цельсия, а также других жидкостей, похожих с приведенными за физико-термическими показателями.
Перекачиваемая жидкость не должна содержать твердых частиц в количества более чем 0,2% по массе и размером не более 0,2 мкм.
Насос выпускается в соответствии с требованиями ГОСТа 26-06-1304-75 к насосам 1-й группы принадлежности, а также к требованиям ГОСТ 15150-69 и ГОСТ 16350-70 и изделий в климатических изготовлениях.

Насос предназначен для работы не в помещении, где по условиям работы возможное образование взрывоопасных смесей газов, паров или пыли с воздухом, которые относятся к категории взрывоопасности 1,2,3 и группам Т1, Т2, Т3 и Т4 согласно классификации.
Условное обозначение елекронасосного агрегата( насосу) состоит из основной и вспомогательной частей, разделенных знаком тире.
В основную часть обозначения входят буквы НПС(Н- нефтяной, П- с плоским разъёмом корпуса, С- секционный) и числа, которые указывают наиболее оптимальные параметры: 200-700 (подача напор).
В вспомогательную часть обозначения входят буквы и цифры, которые характеризуют выполнения конструкционных элементов, которые указанные в таблицы 1, при которых насос обеспечивает необходимые параметры.

Пример условного обозначения насоса, изготовленного с ротором для оптимальной подачи, рабочим колесом номинального исходного диаметру, с деталями проточной части, изготовленных с углеродистой стали, с одинарным торцевым уплотнением вала и проточной циркуляции перекачиваемой насосом жидкости сквозь него в климатическом выполнении «в»
Насос НПС 200-700-1а СОП ТУ26-02-767-78.

Техническая характеристика
Подача, м3/ч 130,2
Напор, м 706
Частота вращения,(об/мин.) 2950
Допускаемый кавитационный запас,м 54
Давление на входе в насос, Мпа, не большее:
— для варианта с торцевым уплотнением 25
— для варианта с сальниковым уплотнением что охлаждается с подачей затворной жидкости(СГ) 10
— для варианта с сальниковым уплотнением что охлаждается(СО) 5
Мощность что используется, кВт
(при плотности жидкости что перекачивается
1000 кг/см3 и вязкости 0,01см2 577

Утечки через уплотнение вала, см3/ч,
не более:
— сальниковое 180
— торцевое 40-50
Габаритные размеры
(длина x ширина x высота),мм 2200x720x735
Масса агрегата, кг 5854

Насос должен эксплуатироваться в интервале подачи рабочей части характеристики насосу. эксплуатация насоса при подачах больших чем в рабочей части характеристики не рекомендуется из-за возможной перегрузки электродвигателя.
Для обеспечения сниженных напоров насоса в границах выделенного на характеристике насоса поля 0-Н допускается соответствующая подрезка рабочих колес по внешнему диаметру.

Работа насоса
Электронасосный агрегат состоит из насоса и двигателя, смонтированных на общей фундаментной плите.
Соединение валов насоса и двигателя выполняется зубчатой муфтой с промежуточным валом.
Направление вращения ротора насоса левое( против временной стрелки, если смотреть со стороны двигателя)

Насос центробежный секционный с плоским горизонтальным разъёмом корпуса.
Корпус насоса состоит из двух половин с разъёмом по горизонтальной плоскости. Поверхности разъёма обоих половин корпуса точно притираются и затягиваются с помощью шпилек.
Нижняя половина корпуса представляет собою сварную конструкцию, которая состоит из стальной отливки, к которой приваривается пол-труба образующая переводной канал из 4-й степени в 5-ю и уголки для выгрузной трубы), которые выравнивают давление в камере перед уплотнением вала, размещенным высоконапорной стороной к давлению на приеме насоса.

Направление осей патрубков насоса -горизонтальное, боковое и перпендикулярное оси вала.
Проточная часть насоса состоит из правых и левых секций, входных камер 1-й и 5-й ступеней и входных камер 4-й и 8-й ступеней. Все секции и камеры центрируются по внутренней расточке корпуса и стопорятся от вращения штифтами. Правильное размещение камер относительно отверстий в корпусе обеспечивается закладочными стопорами.

Уплотнение зазора между деталями проточной части и корпусом насоса, выключая перетек жидкости между степенями, осуществляется уплотняющими кольцами круглого сечения, выполненными из термостойкой резины.
Рабочие колеса на валу собранные в две группы по 4 колесу в каждой группе. Входные отверстия рабочих колес обоих групп обернуты в противоположные стороны, которые разрешило практически разгрузить ротор от осевых сил.
Уплотнение вала проводится торцовым или сальниковым уплотнением.
В камере сальника, корпусах подшипников есть отверстия для подведения и отвода уплотняющей и охладительной жидкости.

Вал насоса, вращается в двух шарикоподшипниковых выносных опорах. Опора что размещена возле муфты, состоит из двух опорных шарикоподшипниках 46416Л ГОСТ 831-75.

Состав: Сборочный чертеж, спецификация, описание

Софт: Компас v12, CDW

NPS — «Номинальный размер трубы» и DN

Трубы изготавливаются из самых разных материалов, таких как оцинкованная сталь, черная сталь, медь, чугун, бетон и различные пластмассы, такие как АБС, ПВХ, ХПВХ, полиэтилен, полибутилен. и более.

Трубы идентифицируются по «номинальным» или «торговым» наименованиям, которые слабо связаны с фактическими размерами. Например, 2-дюймовая оцинкованная стальная труба имеет внутренний диаметр около 2 1/8 дюйма и внешний диаметр около 2 5/8 дюйма .

В сантехнике размер трубы обозначается как номинальный размер трубы — NPS или «Номинальный размер трубы». Метрический эквивалент называется DN или «номинальный диаметр». Метрические обозначения соответствуют требованиям Международной организации по стандартизации (ISO) и применяются ко всем водопроводным сетям, трубопроводам природного газа, мазута и различным трубопроводам, используемым в зданиях. Использование NPS не соответствует обозначениям труб Американского стандарта, где термин NPS означает «Национальная трубная прямая резьба».

ISO 6708 — Компоненты трубопроводов. Определение и выбор DN (номинального размера)

ISO 6708 определяет номинальный размер — DN — как буквенно-цифровое обозначение размера для справочных целей. Он состоит из букв DN, за которыми следует безразмерное целое число, которое косвенно связано с физическим размером в миллиметрах отверстия (ID) или наружного диаметра (OD) концевых соединений.

Наружные диаметры для метрических и имперских стандартов указаны в таблице ниже.

323.90056 323.90057

Nominal Pipe Size — NPS		Outside Diameter (mm)
DN (mm)	Inch	ISO 6708 Pipework components	DIN EN 10220 Seamless Steel Pipes	DIN EN 10255 Threaded Tube	ASME
10	3/8	17. 2
15	1/2	21.3	20.0	21.3	21.3
20	3/4	26.9	25.0	26.9	26.7
25	1	33.7	30.0	33.7	33.4
32	1 1/4	42.4	38.0	42.4	42.2
40	1 1/2	48.3	44.5	48.3	48.3
50	2	60.3	57.0	60.3	60.3
—	2 1/2	—	—	73.0	73.0
65	—	76.1	76.1	76.1	—
80	3	88. 9	88.9	88.9	88.9
—	3 1/2	—	—	101.6	101.6
100	4	114.3	108	114.3	114.3
125	—	139.7	133	139.7	—
—	5	—	—	141.3	141.3
150	6	168.3	159	168.3	168.3
200	8	219.1	216	219.1	219.1
250	10	273.0	267	273.0	273.0
300	12	323.9	3187	323.9	3187	3187	323. 9		323.8
350	14	355.6	368	355.6	355.6
400	16	406.4	419	406.4	406.4
450	18	457	470	457	457
500	20	508	511111157	508	511111157	508	511111157	508	5111157	508	5111157	508	508
600	24	610	622	610	610
700	28	711	720	711	711
800	32	813	820	813	813
900	36	914	920	914	914
1000	40	1016	1020	1016	1016
1200	48	1220		1219	1219

Schedules

NPS — Номинальный размер трубы — ссылки на внутренний диаметр трубы
IPS — Размер железной трубы — изначально система, установленная для обозначения размера трубы, представляющего приблизительный внутренний диаметр трубы
DIPS — размер трубы из ковкого чугуна — ссылки на внутренний диаметр трубы
CTS — размер медной трубы — ссылки на внешний диаметр трубы

Трубы из углеродистой, легированной и нержавеющей стали — ASME/ANSI B36. 10/19
