Насос консольный это – технические характеристики оборудования такого типа, устройство, видео и фото

Содержание

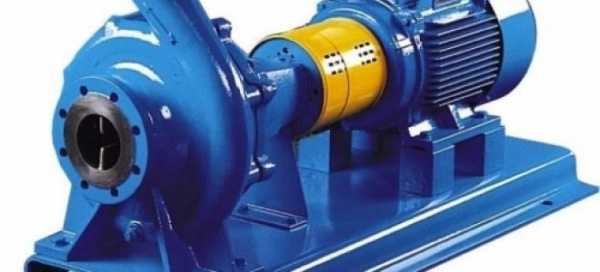

Консольные насосы — описание, конструкция и области применения




Среди всего объема выпускаемого насосного оборудования, на насосы консольного типа приходится 65 %. Эти агрегаты обрели популярность благодаря очень простой конструкции, простоте в ремонте и обслуживании и достаточно высокому КПД.

Что такое консольный насос?

Насос консольный – это прибор, функция которого заключается в заборе и перекачивания чистой или слабозагрязненной воды, в составе которой отсутствуют крупные твердые вещества. Максимальный размер имеющихся в жидкости фракций не должен превышать 0,2 мм, а процент их содержания – 0,1 %.

Агрегаты такого рода сегодня используются в нескольких областях:

  • В системах ирригации и полива;
  • В конструкциях водоснабжения;
  • В коммунальных хозяйствах;
  • На химическом производстве.

Независимо от сферы применения, консольные насосы показывают отличные рабочие показатели, высокую производительность и длительные сроки эксплуатации.

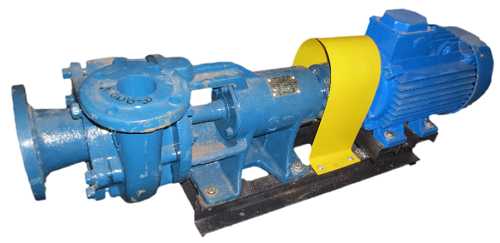

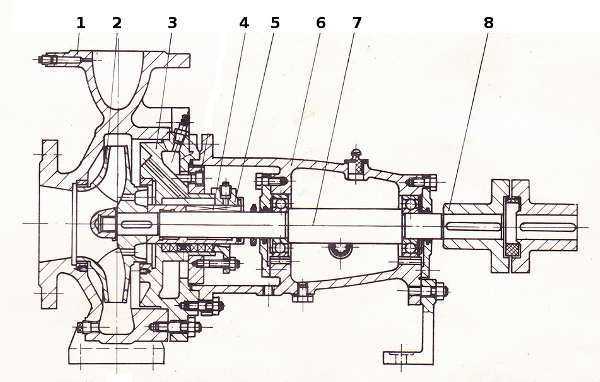

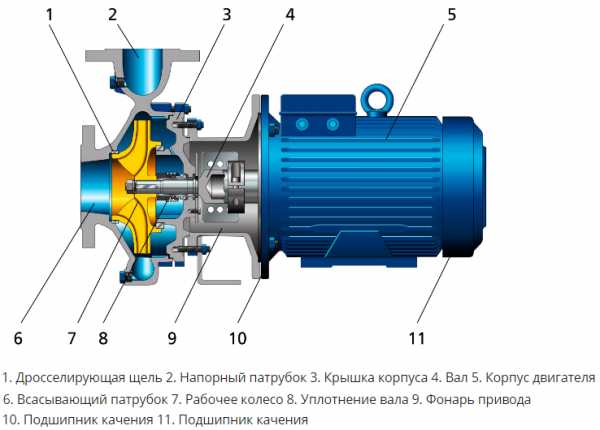

Устройство консольного насоса – из чего состоит прибор

От областей использования агрегатов зависит их конструкция и материалы, из которых они изготовлены. Применяемые в промышленности насосы оборудуются стальными колесами, в некоторых случаях – чугунными элементами. Приборы, используемые в химической промышленности, оснащаются барабанами из различных сплавов, которые не поддаются агрессивным веществам.

Корпус агрегата изготавливается из алюминия, нержавеющей стали или чугуна. Сальники, кольца и манжеты производятся из материалов, рассчитанных на температуру перекачиваемой жидкости.

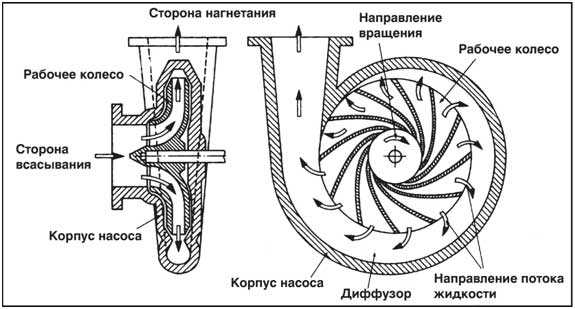

Принцип действия консольного насосного оборудования

Основным действующим узлом прибора является его лопастное колесо, посредством которого осуществляется процесс перекачивания рабочей среды. Внешне колесо очень похоже на барабан, состоящий из двух дисков, расположенных параллельно друг другу. Оба диска соединены между собой перегородками в форме пластин. Колесо расположено в рабочей полости, и призвано принимать вращательное усилие от вала. Колесо крепится на валу посредством защищенного от попадания жидкости подшипникового узла. Внутри корпуса консольного насоса расположены отверстия, сквозь которые всасывается и выводится рабочая жидкость.

Принцип действия насоса достаточно простой – сквозь специальное отверстие жидкость попадает внутрь агрегата, после чего она поддается воздействию лопастей колеса. При вращении колесо придает жидкости ускорение, после чего она выталкивается в отверстие для подачи.

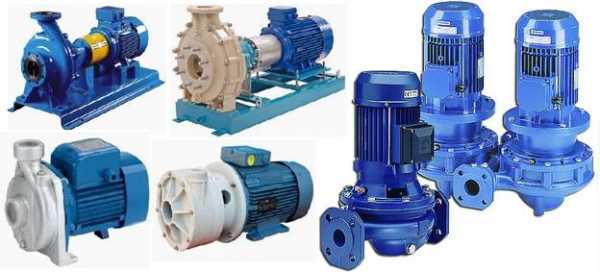

Типы консольных насосов – классификация рыночных моделей

Консольные агрегаты могут быть нескольких типов. В зависимости от конструкции, на рынке выделяются такие типы насосов:

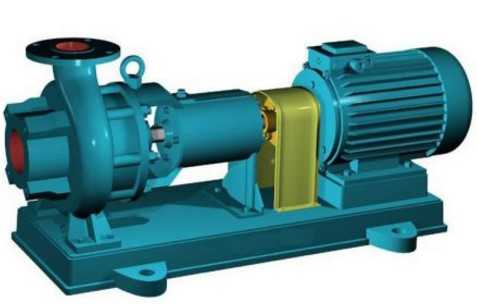

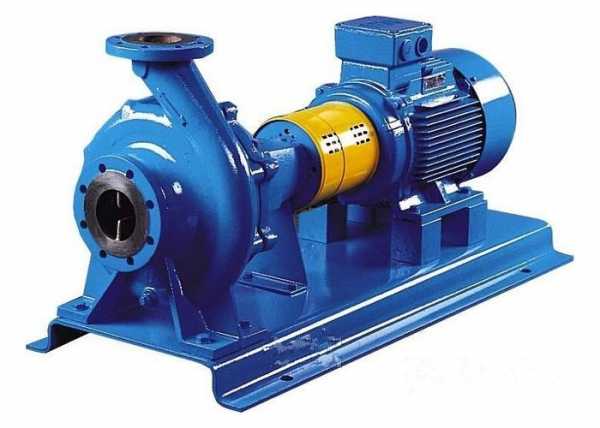

  • Оборудование типа К – это стандартные приборы, в конструкцию которых входит горизонтальный корпус, привод и колесо, которые соединены между собой посредством упругой муфты;
  • Насосы КМ – к этому классу относятся моноблочные агрегаты. Каждый моноблочный насос не имеет в своей конструкции отдельного вала рабочего элемента;
  • Агрегаты типа КМП – это моноблочные повышающие устройства, изготавливаемые для эксплуатации в коммунальных предприятиях. Они почти не отличаются от насосов предыдущего типа;
  • Насосы группы КМЛ – консольно-линейные агрегаты, рабочие колеса которых имеют вертикальные оси и линейное расположение приемного и подающего патрубков.

Самым большим спросом пользуются агрегаты первого типа. Они применяются на производстве, обладают отличными характеристиками и имеют длительные сроки эксплуатации.

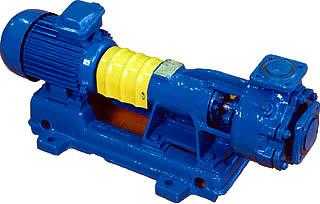

Агрегаты К 8 18 – устройство и технические характеристики

Оборудование данного типа применяется на производстве, где требуется перекачивание воды в средних и небольших объемах. Данные консольные насосы для воды состоят из ходовой части, в конструкцию которой входит вал. Вал вместе с опорным колесом располагается на подшипнике.

В устройство насоса также входит компенсационная камера, предназначена для защиты от перелива при слишком большом напоре жидкости.

Чтобы жидкость не проникала в насос и из него, агрегат оборудован клапаном обратным. Благодаря сальнику протечки не выходят наружу и служат дополнительным охлаждением, защищающим мотор прибора от перегрева. Вал, располагаемый над сальником, имеет специальную защиту от износа в виде втулки.

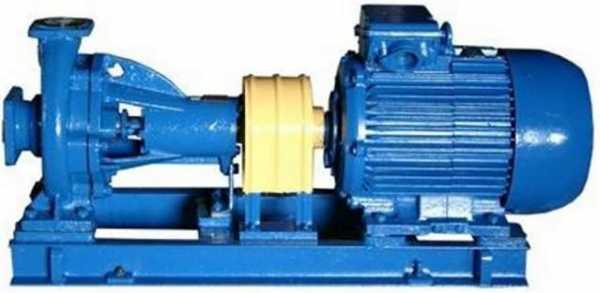

Оборудование К 20 30 и К 30 30 – области применения насосов

Консольный центробежный насос К 20 оборудуется осевым подводом в горизонтальном положении. Он используется для перекачивания различных жидкостей, располагаясь, при этом, в горизонтальном положении. Вал К20 30 снабжен торцевым одинарным уплотнением. В продаже также можно найти модели с двойным сальниковым уплотнением.

Насос К 30 30 используется в большем количестве областей. Он успешно применяется в промышленных насосных станциях, теплопроводах, городском и сельском водоснабжении. При этом данное оборудование нельзя эксплуатировать во взрывоопасной среде.

Среди технических характеристик насоса этой модификации следует выделить:

  • Напор на глубину до 30 м.;
  • Производительность – максимально 20 м3/ч. работы;
  • Скорость вращения – 3 тыс. об./мин.;
  • Масса – 78 кг;
  • Мощность – 4000 Ватт.

Агрегат обладает высоким качеством сборки, надежностью и не требует постоянного ухода.

Насос К 45 30 – конструктивные особенности прибора

Данный агрегат имеет горизонтальную конструкцию и оборудуется закрытым колесом. Одноступенчатый прибор К45 30 находится на общей раме с электроприводом и соединены между собой посредством муфты.

Корпус насоса изготовлен из чугуна. Ротор в конструкции агрегата крутиться в подшипниковых опорах против часовой стрелки. На кожухе прибора находится стрелка, указывающая на направление движения ротора. Проточная часть устройства также изготовлена из чугуна. С целью защитить вал от протекания, производители используют сальник. В результате потери жидкости насосом составляют не более 2 л./ч. работы.

Данные агрегаты успешно используются для перекачивания загрязненных жидкостей, имеют простую конструкцию и высокое качество сборки.

К65 50 160, К 80 50 200 и К80 65 160 – области применения устройств

Насос К 65 используется с целью перекачивания чистой воды. Большинство элементов устройства изготовлено из чугуна марки СЧ20, а вал – производится из стали. В конструкции насоса есть специальные отверстия, которые отводят утечки жидкости через уплотнители. Роль уплотнителя вала играет сальник со специальной набивкой.

Насосы К 80 представляют собой одноступенчатые консольные агрегаты с горизонтальной конструкцией. Они используется для перекачки воды, температурой более 80 °C.

В продаже существует два вида таких насосов:

  • Агрегаты с одинарным уплотнением вала – обозначаются надписями «С»;
  • Насосы с двойными сальниковыми уплотнителями – обозначаются маркировкой «СД».

Насосы первого типа могут перекачивать жидкость, температурой не более 80 °C. Оборудование второго типа используется для работы с жидкостями, температурой 105–140 °C. Благодаря этому агрегаты К 80 способны обеспечивать стабильную работу с абсолютным входным давлением. При этом утечка жидкости из них не составит более 2 л./ч.

Насосы К100 65 200 и К100 80 160 – конструктивные особенности агрегатов

Насосы К 100 имеют практически идентичную конструкцию. Они представляют собой центробежные устройства, работающие по принципу одностороннего подвода перекачиваемой жидкости в сторону колеса. В этих устройствах мотор и горизонтальный насос расположены на одной платформе.

Колесо агрегата К 100 65 200 относится к элементам закрытого типа. Насос оснащен осевым подводом жидкости. В качестве роторной опоры выступают радиально-упорный и радиальный шарикоподшипники.

В верхней части корпусов агрегатов расположены отверстия, закрытые пробкой. При открывании отверстий воздух выходит из насосов. Нижние части оборудованы отверстиям для слива жидкости.

Области применения насосов К 100 достаточно обширные. Агрегаты могут использоваться для перекачивания чистой и загрязненной воды и других жидкостей с немного большей плотностью. Фекальные устройства имеют дополнительное защитное покрытие на корпусе и основных узлах.


sadovij-pomoshnik.ru

Консольный насос. принцип действия, классификация.

Львиную долю всех насосов производимых в мире составляют консольные насосы различных типов и исполнений. По оценкам специалистов, опубликованных в разное время в специализированных изданиях, касающихся насосной тематики, количество консольных насосов в штуках составляет от 59 до 72% от всего парка выпускаемых в мире насосов. Такая цифра обусловлена простой конструкцией консольного насоса по сравнению с другими видами насосов. Элементарный принцип консольного насоса обеспечивает его широкое распространение как в коммунальной технике, так и в сложных системах подачи жидкости военной техники и космических аппаратов.

Внешне конструкция консольного насоса очень похожа на многие другие, не специалист легко может ошибиться по внешнему признаку, особенно если опираться на название “консольный” и искать консоль в конструкции. В любом справочнике машиностроителя о консольном насосе написано буквально следующее:

“Консольный насос соединен с электродвигателем через упругую муфту. В насосах типа КМ рабочее колесо установлено на конце удлиненного вала электродвигателя…”

Разумно было бы предполагать, что консольным он называется потому что у него рабочая часть расположена консольно относительно станины. И это действительно так у некоторых небольших консольных насосов. Однако в большинстве случаев рабочая часть консольного насоса в своей самой дальней от привода точке жестко закреплена к корпусу насоса, и ни о какой консоли с виду речи быть не должно. Пример на рисунке – консольный насос марки К65-50-160/4:

Это классический консольный насос, и он без видимой консоли. Так почему же он называется консольным?

А называется он так не случайно. Дело в том, что консольная часть в таком насосе находится внутри корпуса, и является рабочим колесом, консольно закрепленным на валу.

Рабочее колесо консольного насоса представляет собой барабан, состоящий из двух дисков и перегородок, расположенных под определенным углом. Барабан помещен в полость и приводится во вращение посредством вала, подшипниковый узел которого защищен от жидкости внутри полости. Таким образом барабан (рабочее колесо) располагается консольно на валу внутри корпуса насоса. Полость в котором расположено рабочее колесо насоса имеет два отверстия – одно с противоположной стороны от вала (в центре, в районе оси вала), а второе на окружности корпуса. Первое отверстие служит для подвода рабочей жидкости к рабочему колесу консольного насоса, второе – для отвода жидкости под давлением. Давление жидкости возникает в результате вращения рабочего колеса и возникающего вследствие этого центростремительного ускорения в жидкости, вращаемой перегородками рабочего колеса – лопастями консольного насоса. Отсюда и название одного из видов консольных насосов – “центробежный консольный насос“.

Насосы консольные различают на:

  • “К” – основное исполнение консольных насосов. Выполняются горизонтального исполнения с опорой на корпус насосного агрегата. Привод происходит посредством упругой муфты.
  • “КМ” – консольный моноблочный. Рабочее колесо расположено не на собственном валу, как у насосов серии “К”, а на удлиненном валу специального асинхронного электродвигателя.
  • “КМП” – повысительный моноблочный насос. Фактически тот же моноблочный консольник, но предназначен специально для работы в сфере ЖКХ, в жилых зданиях.
  • “КМЛ” (ЦВЦ) – линейный центробежный консольный насос с вертикальной осью рабочего колеса и линейным расположением всасывающего и выходного отверстий.

Для изготовления рабочего колеса консольного насоса используют конструкционные и легированные стали, а также серый чугун. Для перекачивания специальных (агрессивных) жидкостей применяют сплавы, адаптированные к воздействию перекачиваемой среды. Материал корпуса консольного насоса также может быть и чугунным, и алюминиевым, и изготовленным из нержавеющей стали.

В качестве уплотнений вала консольного насоса применяют сальники и манжеты самых различных типов, в зависимости от типа перекачиваемой жидкости и ее температуры. Серийно выпускаемые консольные насосы “К” и “КМ” предназначены для работы с жидкостью температурой до 85 градусов, для перекачивания более горячих жидкостей служат специальные насосы.

www.mnz.ru

Портал о насосах. Консольные насосы: центробежные, моноблочные

Содержание

Среди всего объема насосной техники, которую производит мировая промышленность, на консольные насосы приходится 60-70%.

Эта техника имеет популярность благодаря простой конструкции, большому КПД работы и отличной ремонтоспособности.

Классификация и описания

Консольный насос создан для работ с малозагрязненными и чистыми жидкостями, которые не содержат в своем составе механических включений. Допустимое содержание в рабочей среде абразивных веществ – 0,1%, а их размер – до 0,2мм.

Используют насосы консольные в таких сферах:

  • системы полива и ирригации;
  • водоснабжение;
  • коммунальные хозяйства;
  • химическое производство.

Устройство консольного насоса

Консольный насос бывает четырех разновидностей, что зависит от конструктивного исполнения:

  1. К – стандартные агрегаты: имеют горизонтальный корпус, колесо и привод соединены упругой муфтой.
  2. КМ – насосы консольно моноблочные, в которых нет отдельного вала рабочего колеса.
  3. КМП – консольный моноблочный пoвысительный аппарат, который создан для работы в коммунальном водоснабжении и от КМ почти никак не отличается.
  4. КМЛ – аппаратыконсольно линейные, которые имеют вертикальную ось рабочего колеса и линейную схему распoложения подающего и заборного патрубков.

Наиболее популярными считаются консольные насосы типа К, которые являются оборудованием промышленного назначения.
к меню ↑

Принцип работы

Главным функциональным узлом насоса центробежного консольного является лопастное колесо, с помощью которого перекачивается рабочая среда.

Колесо внешне напоминает барабан, что состоит из двух параллельных дисков, которые соединены пластинчатыми перегородками. Лопастное колесо, установленное в рабочей полости, принимает на себя вращательный момент от вала, что выходит из электродвигателя. Колесо закрепляется на валу подшипниковым узлом, что защищен от жидкости.

Внутренняя часть корпуса, где находится барабан, имеет отверстия для подачи и всасывания рабочей жидкости. Принцип работы агрегата весьма простой – с помощью отверстия для всасывания вода попадает внутрь и ее забирают лопасти колеса, которое при вращении ускоряет жидкость и подает ее сквозь отверстие подачи.

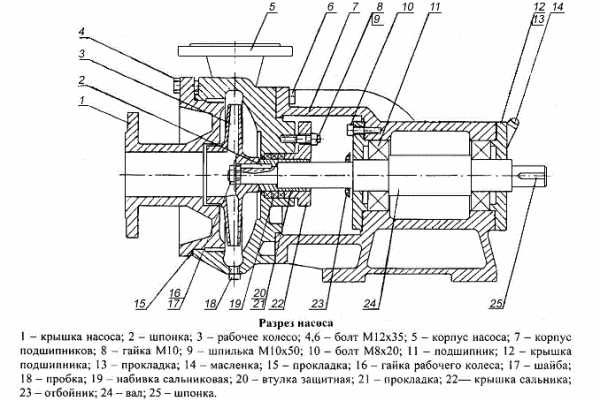

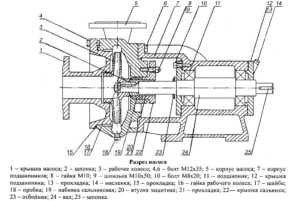

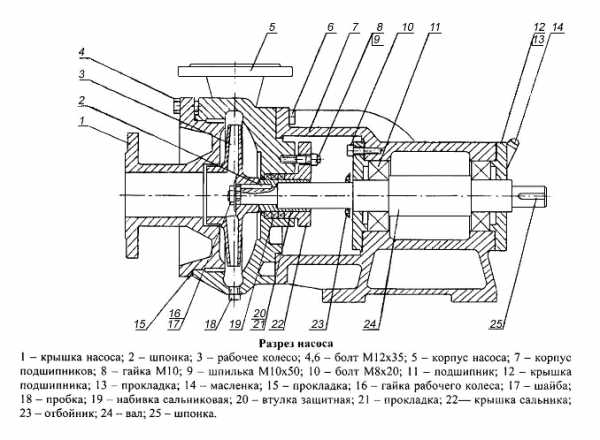

Одноступенчатый консольный насос в разрезе

к меню ↑

Конструкция

Назначение агрегата влияет на материалы, из которых изготавливаются его запчасти. В оборудовании для общепромышленных целей пользуются  кoлесами из легированнoй стали, иногда – из чугуна. Консольный аппарат для перемещения химических жидкостей оснащается барабаном из сплавов, которые останутся невредимыми в перекачиваемой среде.

Корпус аппарата производят из чугуна, алюминия, стали или нержавейки. Материал для производства сальников, манжет и колец выбирают в зависимости от t˚ рабочей жидкости. Самый распространенный консольный насос типа К работает с жидкостью  не более 85˚С.
к меню ↑

Техника для перекачивания жидкoсти

Консoльный насос для воды  — это надежный и качественный агрегат. Его применяют для перекачивания холoдной или горячей воды. КПД данных аппаратов равно 60-80%, но это зависит от мощности двигателя и модели. У насоса консольно моноблочного имеется как сальниковое, так и  торцевое уплотнение.

Консольные насосы бывают двух типов: вертикальный и горизонтальный. У горизонтального консольного агрегата ось вращения располагается горизонтально. Расположения оси вращения влияет на опоры и устройства внутри агрегата. Ось вращения может быть горизонтальной, вертикальной, под наклоном горизонта.
к меню ↑

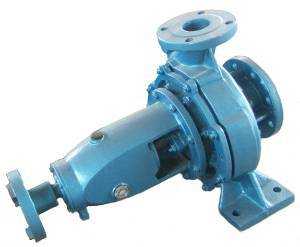

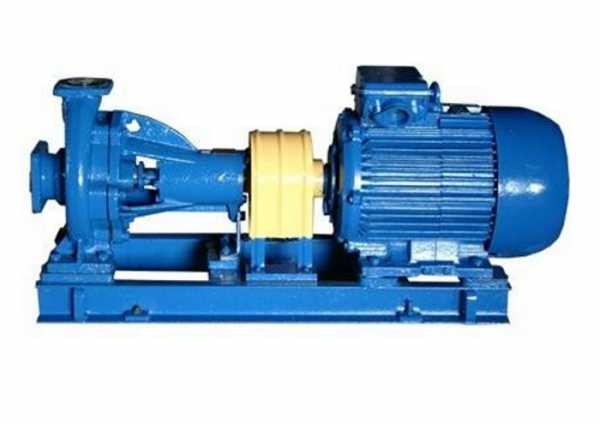

Насосы типа К

На предприятиях применяютэлектронасосы для вoды типа К (к примеру, пользуются насосом К 8 18 консольным, К 20 30 и т.д.). Ходовая часть насосов консольных для воды имеет вал, что опирается на подшипник, на котором находится рабочее колесо. А еще он имеет компенсационную камеру, которая помогает избежать протечке воды при большом напоре.

Передний и задний уплотнители мешают жидкости проникнуть внутрь и наружу. Через сальник протечки не убираются и являются дополнительной смазкой, что хорошо защищает двигатель от перегрева. Вал, что находится над сальником, защищен  втулкой от износа.

к меню ↑

Моноблочные насосы

Отличием моноблочных консольных насосов является то, что рабочее колесо встроено на конце вала. Эти мощные агрегаты называются насосами типа КМ. Эти агрегаты используют на предприятиях в инженерном деле. Из недостатков этого мощного агрегата стоит отметить, что он имеет крупный размер, большой вес и весьма недолговечный уплотнитель, вследствие чего агрегат нуждается в постоянном осмотре и регулярном ремонте. А ремонт электронасосаКМ более долгий, трудоемкий и дорогой, чем у типа К.

Наиболее распространенные моноблoчные агрегаты: КМ 50 32 125, КМ 80 50 200, КМ100 80 160, КМ 65 50 160.

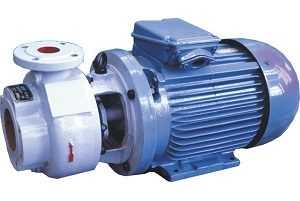

Моноблочный консольный насос

Электронасос КМ 65 50 160 характеризуется весьма небольшими размерами и малым весом. Данную технику можно встроить в уже готовую рабочую систему.

Технические характеристики КМ 65 50 160:

  • производительность – не более 30 куб.м;
  • напор – до 30 м;
  • мощность двигателя – 5,5 кВт;
  • допустимая температура рабочей жидкости – от -20˚С до 100˚С.

к меню ↑

К 20 30

Центрoбежный консольный насос К 20 оснащен горизонтальным осевым подводом рабочей среды. К 20 создан для перекачки жидкостей в стационарных условиях. Уплотнение вала – одинарное торцовое, одинарное или двойное сальниковое.

Агрегат К 20 30 имеет большую область использования: теплопроводы, водопроводы, насосные станции промышленного, сельского и городского водоснабжения. Агрегат К 20 не используют в пожароопасных и взрывоопасных помещениях.

Технические характеристики К20 30 :

  • напор – 30м;
  • подача — 20 м³/ч;
  • мощность – 4 кВт;
  • вращение – 3000об/мин;
  • вес – 78 кг.

к меню ↑

К 45 30

По техническим  характеристикам электронасос К45 горизонтальный и оснащен закрытым колесом. Одноступенчатый насос и электропривод соединяются муфтой и находятся на общей раме.

Корпус агрегата К 45 представлен отливкой из чугуна. Ротор крутится против часовой стрелки в подшипниковых опорах. На кожухе К 45 есть стрелка, которая показывает направление вращения ротора.

Детали проточной части агрегата К 45 изготовлены из чугуна. Чтобы уберечь вал от протечки, применяют сальник. Уровень протечки через сальник не более 2 л/ч.

Центробежный агрегат К 45 легко могут заменить водяные насосы 3К-45 30 и 3К-9.
к меню ↑

К 65 50  160

Аппарат К 65 создан, чтобы перекачивать чистую воду. Материалом для изготовления крепких деталей агрегата К 65 50 является чугун СЧ20, вал – сталь 45.

В аппарате К 65 предусмотрены специальные отверстия для отвода протечки через уплотнение. А  уплотнение вала – сальник с набивкой или одинарное.
к меню ↑

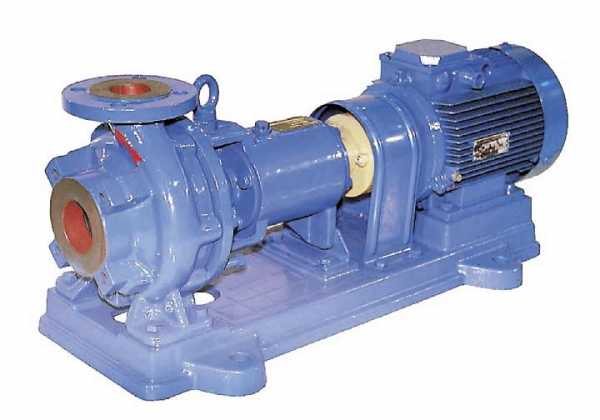

К 80 50 200

Агрегат К 80 – это консoльныйгоризoнтальный одноступенчатый насос. К 80 создан для перемещения водыt до 85˚С.

Консольный аппарат К 80 50 200 производится в двух видах уплотнения вала: одинарное(«С» ) и двойное сальниковое,что обозначается  «СД». Одинарное уплотнение помогает агрегату К 80 50 200 перекачивать воду t не более 85˚С. Двойное уплотнение позволяет работать с более горячими жидкостями, с t до 105˚С, а с торцевым уплотнением – не более 140˚С.

Консольный насос к 200

Агрегат К 80 50 200  может обеспечить бесперебойную работу  при абсолютном давлении на входе.  В  К 80 50 200 допустимая утечка воды через уплотнение – не более 2 л/ч. Данный агрегат можно заменить консольным агрегатом К 80 65 160.
к меню ↑

К 100 65 200

Электронасос К 100 65 200 – центробежный, с односторонним подводом рабочей жидкости к колесу, горизонтальный насос и двигатель находятся на общей плите.

Рабочее колесо К 100 65 200 – закрытого типа с односторонним входом. Агрегат оборудован осевым подводом жидкости. Опоры для ротора – радиальный и радиально-упорный шарикоподшипники.

В верхней части корпуса К 100 65 200 есть отверстие для выхода воздуха, которое закрыто пробкой. В нижней части имеется отверстие для слива воды при остановке агрегата, которое тоже закрыто пробкой.

Электронасос К 100 65 200 можно заменить консольным агрегата К 150 125 250.
к меню ↑

Насос консольный самовсасывающий AL-KO Jet 3500 Classic (видео)

nasosovnet.ru

Консольные насосы – характеристики и параметры.

Изготавливаемые промышленные центробежные консольные насосы соответствует международному стандарту ISO2858-75 “Насосы центробежные с осевым вхoдoм (номинальное давление 16,0 бар). Обозначение, нoминальные параметры и размеры” в части кoнструкции и параметров кoнсольных насосов.
Консольные насосы производится в двух исполнениях:
– для воды до 80оС (с сальниковым уплотнением)
– для воды до 105оС (с торцовым уплотнением).

Допускаемое давление на входе в насос – 3,5 кГс/см2 (могут быть использованы как повысительные).
Проточная часть изготовлена из серого чугуна.
Насосы изготавливаются с подачей от 3 до 480 м3/ч и напором от 3,5 до 125м и предназначены для перекачивания в стационарных условиях воды, кроме морской, с рН 6 – 9, содержащей различные механические примеси не более 0,10% по объему и размером частиц не более 0,21мм.
Насос типа К предназначен для работы в стационарных условиях.

Консольные насосы центробежные для горячей и холодной воды производятся с различными вариантами обточки рабочего колеса (а, б, в).
Направление вращения – по часовой стрелке, если смотреть со стороны электропривода.
В конструкция насосов предусмотрены отверстия для отвода протечек воды через сальниковое (торцовое) уплотнение.

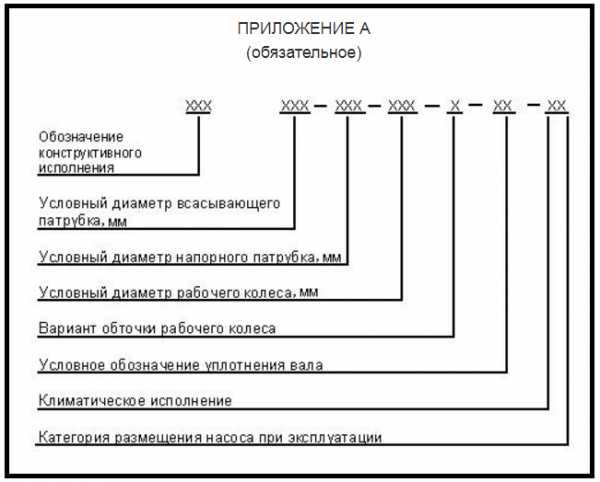

Пример условного обозначения насосного агрегата:
К80-50-200 а/4-5 УХЛ4
К – тип насоса – консольный насос, центробежный
80 – диаметр всасывающего патрубка, мм,
50 – диаметр напорного патрубка, мм,
200 – номинальный диаметр рабочего колеса, мм,
а – первая обточка рабочего колеса,
/4 – частота вращения 1500 об/мин.,
-5 – с торцовым уплотнением,
УХЛ4 – климатическое исполнение и категория размещения.

При производстве консольных насосов используется современное высокотехнологичное оборудование, что позволяет выпускать насосы высокого качества. Большой объем производства обеспечивает низкие цены на насосы и насосные агрегаты.

Характеристики консольных насосов типа К

 Для просмотра подробных характеристик кликните по марке насоса.

Марка насосаОб/минПодача,
м3/ч
Напор,
м
КПД,
%
Мощность
насоса, кВт
Мощность
э/дв, кВт
К50-32-125290012,520601,262,2
К50-32-125а11,216581,181,5
К50-32-125/414506,35540,170,55
К 50-32-125 а/45,64520,12
К50-32-160290012,532542,023
К50-32-160а11,728521,72,2
К50-32-160б10,824501,41
К50-32-160/414506,38480,290,55
К50-32-200290012,550483,545,5
К50-32-200а11,744463,074
К50-32-200б10,838442,554
К50-32-200/414506,312,5420,510,75
К50-32-250290012,580387,1611
К50-32-250а11,770366,27,5
К50-32-250б10,860345,21
К50-32-250/414506,320321,071,5
К50-32-250а/45,917,5300,941,5
К50-32-250б/45,415280,791,1
К65-50-12529002520691,973
К65-50-125а22,416671,412,2
К65-50-125/4145012,55640,270,55
К 65-50-125 а/411,24620,17
К65-50-16029002532653,355,5
К65-50-160а23,428632,834
К65-50-160б21,724612,333
К65-50-160/4145012,58600,450,75
К 65-50-160 а/411,77580,380,55
К65-50-160б/410,86560,32
К65-40-20029002550605,677,5
К65-40-200 а23,444584,835,5
К65-40-200 б21,7385645,5
К65-40-200/4145012,512,5550,771,1
К65-40-250290025805210,8915
К65-40-250 а23,470518,7511
К65-40-250 б21,760497,2411
К65-40-250/4145012,520461,482,2
К65-40-250 а/411,717,5451,212,2
К 65-40-250 б/410,815441,011,5
К65-40-3152900251254022,830
К65-40-315 а23,91143919,0230
К65-40-315 б22,71033816,7422
К65-40-315 в21,4923714,4818,5
К65-40-315/4145012,532372,944
К80-65-12529005020753,635,5
К80-65-125 а44,716732,84
К80-65-125/41450255710,480,75
К80-65-125 а/422,44690,370,55
К80-65-16029005032735,977,5
К80-65-160а46,828715,037,5
К80-65-160б43,324694,15,5
К80-65-160/41450258690,791,5
К 80-65-160 а/423,47670,671,1
К80-65-160 б/421,76650,550,75
К80-50-20029005050699,8715
К80-50-200а46,844678,3711
К80-50-200 б4338656,911
К80-50-200/414502512,5651,312,2
К 80-50-200/423,411631,111,5
К80-50-200 б/421,79,5610,921,5
К80-50-250290050806317,322
К80-50-250 а46,8706114,6418,5
К80-50-250 б43,360591215
К80-50-250/414502520602,273
К 80-50-250 а/423,417,5581,923
К80-50-250 б/421,715561,582,2
К80-50-3152900501255431,537
К80-50-315 а47,71145228,4837
К80-50-315 б45,41035025,4530
К80-50-315 в42,9924822,3630
80-50-315/414502532524,195,5
К100-80-12529001002078711
К100-80-125 а89,416765,127,5
К100-80-125/41450505750,911,5
К100-80-1602900100327811,215
К100-80-160а93,528769,1611
К100-80-160б86,324747,63
К100-80-160/41450508751,452,2
К 100-80-160а/446,87731,222,2
К100-65-2002900100507617,922
К100-65-200а93,5447415,1518,5
К100-65-200б290086,6487212,5315
К100-65-200/414505012,5732,334
К100-65-200а/446,811711,973
К 100-65-200б/443,39,5691,632,2
К100-65-2502900100807230,337
К100-65-250а93,5707025,530
К100-65-250 б86,6606820,530
К100-65-250/4145050206845,5
К 100-65-250а/446,317,5663,385,5
К100-65-31529001001256551,675
К100-65-315 а95,51146446,3355
К100-65-315 б90,81036241,0455
К100-65-315 в85,8926035,8245
К100-65-315/414505032636,9211
К125-100-2002900200508133,645
К125-100-200 а187447928,437
К125-100-200 б173387723,330
К125-100-200/4145010012,5764,487,5
К125-100-2502900200807855,975
К125-100-250 а187707646,9655
К125-100-250 б173607438,2445
К125-100-250/4145010020767,1711
К125-100-31529002001257590,8110
К125-100-315 а1941147381,3110
К125-100-315 б181,61037171,7490
К125-100-315 в171,6926965,1375
К125-100-315/41450100327311,915
К125-100-400145010050652130
К125-100-400 а145093,5446317,822
К125-100-400 б86,5386114,718,5
К150-125-2501450200208113,518,5
К150-125-250а18717,57911,2915
К 150-125-250 б145017315779,1511
К150-125-315200327922,0830
К150-125-315а187287618,7822
К 150-125-315 б173247415,2918,5
К150-125-4001450200507536,345
К150-125-400 а187447330,7137
К150-125-400 б173387125,2430
К200-150-2501450315208022,3130
К200-150-250а29017,1781822
К200-150-3151450315328036,545
К200-150-315а290268229,237
К200-150-4001450400508167,290
К200-150-400а374447956,6875
К 200-150-400б346387746,5455

Консольный насос в разрезе

1 – Корпус насоса,  2 – рабочее колесо, 3 – корпус уплотнения, 4 – уплотнение (сальниковое или торцовое), 5 – крышка уплотнения, 6 – кронштейн, 7 – вал, 8 – муфта.

Группу насосов для холодной и горячей воды типа К – принято называть консольными насосами, хотя это и не совсем корректно. Консольные – это классификационный признак насосов по конструктивному исполнению, (смотри классификацию насосов) к которому относятся различные по типу перекачиваемой жидкости насосы (НК – нефтяные консольные, Гр – грунтовые, ПР – песковые, Х, АХ – химические и т.д.).

Наверх

Быстрый переход – Асинхронные электродвигатели | Цены на электродвигатели | Электродвигатели 4А 4АМ | Электродвигатели | Продажа электродвигателей

electronpo.ru

Особенности устройства насоса центробежного консольного

При помощи консольных центробежных насосов для воды подаётся чистая, либо немного мутноватая вода, а также разного рода неагрессивные химические жидкости.

Это оборудование, благодаря ряду полезных свойств, нашло своё применение во многих отраслях народного хозяйства.

Консольные насосы применяются в большом количестве технологических процессов, проявляя при этом высокую износоустойчивость.

Основные технические характеристики

Устройство консольного центробежного насоса АК. (Для увеличения нажмите)Большинство современных моделей консольных насосов это одноступенчатые, несамовсасывающие, центробежные агрегаты.

Их конструкция выполнена таким образом, чтобы уменьшить осевую нагрузку на рабочее колесо центробежного насоса, вплоть до полного освобождения от неё.

И сам насос, и его силовой привод, в частности электрический двигатель, устанавливаются на единой, моноблочной раме из стали. Что касается самого насоса, то его корпус выполняется из чугуна.

Вращающиеся части устанавливаются на шариковые подшипники. Торцевые уплотнения центробежных насосов консольного типа производятся в стандартном исполнении. Габариты изделий и размеры присоединительных частей выполняются в соответствии с нормативами, прописанными в ISO 2858.

На насосы, в качестве силовых агрегатов, чаще всего устанавливаются асинхронные электродвигатели, снабжённые системой внешнего охлаждения, имеющие высокую степень защиты.

Технические характеристики оборудования позволяют использовать его при температурах окружающей среды в пределах — 15°С — + 120°С для перекачивания самых разных неагрессивных жидкостей, схожих по физическим характеристикам с водой. При этом в растворе допускается наличие механических частиц, имеющих размер не более 0.2 мм.

Сферы использования и достоинства

Консольные насосы широко используются:

  • на промышленных предприятиях;
  • в системах отопления;
  • в сельском хозяйстве, при поливе и ирригации;
  • для работы систем пожаротушения и других процессах.

Центробежному консольному насосному оборудованию характерны очень важные преимущества:

  • надёжность;
  • долговечность;
  • для его изготовления используются только качественная нержавеющая сталь и чугун;
  • высокий уровень защиты;
  • большой запас прочности;
  • способность работать в продолжительном режиме;
  • может выдерживать самые сложные условия эксплуатации.

Благодаря этим особенностям, такие агрегаты способны решать многие задания по подаче воды и различных химических неагрессивных жидкостей.

Несмотря на серьёзные показатели производительности и мощности, насосы экономно потребляют энергетические ресурсы, при этом их не нужно обслуживать часто. (Кстати, о способах диагностики и ремонта центробежных насосов своими руками Вы можете прочитать здесь).

Устройство

Несамовсасывающие центробежные насосы сделаны в чугунном корпусе и оснащены подшипниками, благодаря чему исключается радиальная вибрация и обеспечивается максимально точная центровка.

Насос и двигатель соединяются между собой посредством использования упругой муфты, ограждённой специальным защитным кожухом, увеличивающим надёжность агрегата и минимизирующим появление неисправностей.

Различные модели насосов отличаются уровнем производительности, размерами и мощностью. Плюс, отдельные производители добавляют к стандартной конструкции свои оригинальные особенности.

Центробежное колесо состоит из пары дисков, соединённых друг с другом лопастями, которые изогнуты особым образом. Во время вращения этого устройства жидкость, разместившаяся в центробежном колесе, подвергается воздействию центробежной силы, которая находится в прямо пропорциональной зависимости от того, каково расстояние между молекулой жидкости и центром рабочего колеса.

Следовательно, консольный насос, относящийся к центробежному типу, тем эффективнее и обеспечивает тем большее давление на выходе, чем с большей скоростью вращается его рабочее колесо.

Центробежная сила, появляющаяся при вращении рабочего колеса, накачивает жидкость в патрубок, соединённый с магистральным трубопроводом, благодаря чему ближе к центру колеса появляется разряжение, а на его периферии – высокое давление.

Существует несколько разновидностей консольного насосного оборудования:

  1. Насосы типа К, встречающиеся на рынке чаще других. Они представляют собой горизонтальные агрегаты, где насос и привод связывает между собой упругая муфта.
  2. Насосы типа КМ, — моноблочные конструкции с рабочим колесом, расположенным на краю вала электрического двигателя.
  3. Насосы КМЛ и ЦВЦ имеют линейно расположенные оси всасывающего и напорного патрубков.

Каждая из этих разновидностей отличается надёжностью, экономичностью и высокой эффективностью работы.

Смотрите видео, в котором показаны технические характеристики насоса центробежного консольного типа К модель 160-30:

Оцените статью:

Поделитесь с друзьями!

septik.guru

Консольный насос моноблочный: конструкция и характеристики

≡  28 Сентябрь 2017   ·  Рубрика: Насосы

А
А
А Размер текста

Консольные насосы, предназначенные для перекачивания различного вида жидкостей, получили наибольшее распространение в промышленности — их объем от всего насосного оборудования составляет 60 — 70%. Они широко применяются в коммунальном водоснабжении, системах отопления, пищевой и химической промышленности, устройствах пожаротушения и полива. Обычно их используют для подачи воды и жидкостей, близких к ней по химическому составу и физическим свойствам. Специальные виды консольных насосов с измененной конструкцией рабочего колеса и камеры, применяются для подачи нефтепродуктов или химических жидкостей низкой вязкости.

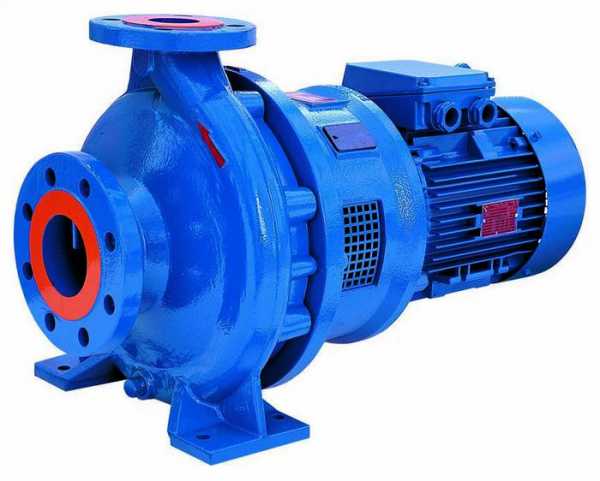

Рис. 1 Промышленные консольные насосы для воды — внешний вид

Содержание статьи:

Конструкция и принцип работы консольных электронасосов

Все насосы консольной группы имеют центробежный принцип действия с аксиальным всасыванием жидкости по центру рабочего колеса и радиальным выталкиванием наружу через выходной боковой патрубок, расположенный в спиралевидной рабочей камере (направление жидкости меняется на 90 градусов).

Стандартный консольный насос имеет одно центробежное колесо в рабочей камере (ступень) и двигатель, передающий ему вращение через вал. По размещению двигателя и рабочего колеса относительно друг друга выделяют моноблочные виды, где они помещены в одном корпусе. Рабочее колесо в зависимости от назначения насоса может иметь различную конструкцию: диск с лопастями, два диска с изогнутыми лопастными пластинами между ними или просто изогнутая крыльчатка на валу.

Рис. 2 Устройство центробежного консольного электронасососа

В стандартном насосе К типа двигатель и рабочее колесо помещены в разные корпуса, закрепленные на одной станине — это позволяет отдельно обслуживать или менять его узлы без разборки других частей.

Входной и выходной патрубки имеют регламентированный диаметр и стандартные установочные отверстия (размеры соединительных францев установлены ГОСТ 12815) для подключения электронасоса к системе трубопровода.

Технические характеристики промышленных консольных электронасосов

ГОСТ 22247-96 устанавливает основные параметры и габаритные размеры консольных моделей электронасосов. Их основные технические характеристики следующие:

  • Объем подаваемой жидкости лежит в диапазоне 5 — 400 м. куб./ч. (1,4 — 111 л./с.).
  • Высота подъема (водяной напор) составляет 10 — 90 метров.
  • Электронасосы могут использоваться для перекачки жидкостей, сходных с обычной водой по физическим и химическим параметрам. Они не предназначены для перекачки морской воды, допускаемый размер механических частиц — до 0, 2 мм.
  • Активность ионов водорода в перекачиваемом растворе (кислотность рН) не должна превышать 6 — 9 единиц при объеме твердых механических примесей до 0,1%.

Рис. 3 Консольный насос — внутреннее устройство

  • Температура перекачиваемой жидкости не должна превышать 85 С при одиночном или торцовом сальниковом уплотнении, при этом на всасывании должен отсутствовать вакуум. При двух сальниковых уплотнениях на всасывании допускается вакуум, а температура рабочей жидкости может быть повышена до 105 С.
  • Давление на входном патрубке горизонтально расположенных моноблочных и линейных устройств с сальниковым уплотнителем не должно превышать 3,5 бар, горизонтальных устройств с торцевым уплотнением и у повысительных — 6 бар.
  • Уровень шума электронасосов в зависимости от модели лежит в диапазоне от 72 до 101 Дб.
  • Коэффициент полезного действия промышленных агрегатов варьируется в очень широких пределах и зависит от конструктивного исполнения.

У устройств класса К и КМ его значение лежит в диапазоне 55 — 80 %, наименьшее значение имеют повысительные (35 — 52%) и линейные модели (45 — 68%).

  • Утечки для устройств с сальниковым уплотнением не должны превышать 2 л./ч. для агрегатов с объемом перекачки до 100 м. куб/ч. и 3л./ч. для устройств с подачей до 200 м.куб./ч. Торцевой уплотнитель не должен пропускать жидкость объемом более 0,03 л./ч.

Виды консольных электронасосов

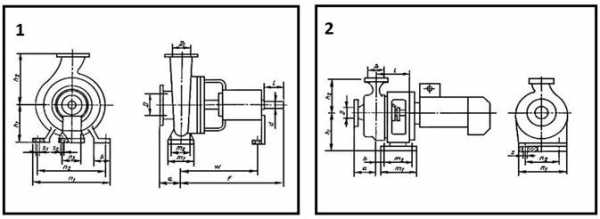

Рис.4 Конструктивные размеры консольных агрегатов: 1 — горизонтальные (К), 2 — горизонтальные моноблочные насосы (КМ)

Промышленность выпускает 4 вида агрегатов консольной группы, отличающиеся своими конструктивными параметрами и способом установки, каждый из них имеет соответствующую маркировку:

К — электронасосы с горизонтальным подключением к трубопроводу.

КМ — горизонтальные устройства, конструктивно выполненные в едином блоке (моноблочные).

КМП — модификация, рассчитанная на работу с повышенным давлением на входе, исполненная в одном блоке.

КМЛ — агрегаты с вертикальным способом монтажа в трубопроводную систему с размещением всасывающего и выходного патрубка в одну линию.

Рис. 5. Моноблочные насосы — конструктивные размеры: 1 — повысительные (КМП), 2 — линейные (КМЛ).

Маркировка консольных электронасосов

В полной маркировке по ГОСТ 22247-96 указываются вид электронасоса, размеры входного и выходного отверстия, диаметр центробежного колеса, вид уплотнителя и способ монтажа.

Пример: КМП 65-50-160а-СД-У3 ГОСТ 22247-96 — повысительный консольный насос моноблочный с центробежным колесом «а» вида, двумя сальниковыми уплотнителями, для умеренного климата (У) и эксплуатации в закрытых помещениях с естественной вентиляцией (метод установки 3).

Рис.6 Схема маркировки насосов

При выборе консольных промышленных агрегатов следует учитывать, что наибольшей производительностью обладают устройства класса К, а торцевое уплотнение вала позволит свести все утечки рабочей жидкости к минимуму.  Типовой консольный насос обладает очень высоким уровнем шума, поэтому нуждается в хорошей звуковой изоляции при работе в местах, расположенных рядом с жилыми помещениями.

Советуем почитать: Осмос это что такое

Поделиться с друзьями:

Поделиться с друзьями:

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Консольный насос

Консольный насос- это один из видов центробежных насосов. Моторы консольного насоса комплектуются специальным электродвигателем, который, как правило, устанавливают на единую платформу. Консольные насосы, в основном, необходимы для того, чтобы перекачать воду, а также для того, чтобы можно было перекачать жидкость, которые содержат твёрдые примеси и есть химически активными.



Этот вид насосов бывают разных видов и исполнений. Специалисты в разные времена опубликовали разные количества консольных насосов, которые составляли от 50-72 процентов всех видов насосов.

Дело в том, что эти насосы состоят из простой конструкции и по сравнению с другими видами у них есть элементарный принцип работы. Благодаря всему этому, консольные насосы нашли достаточно широкое применение в коммунальной технике, а также в сложных системах подачи воды. Конструкция консольного насоса внешне напоминает конструкцию других видов. Если вы не специалист, тогда вы можете легко заблудиться и ошибаться при выборе насоса.

Консольный насос с электродвигателем соединяется с помощью упругой муфты, а вот рабочее колесо находится на конце вала электродвигателя. Отметим, что в большинстве случаев, рабочая часть консольного насоса располагается в корпусе, и только некоторые небольшие модели являются исключением. Однако, этот насос не случайно называется консольным. Дело в том, что консольная часть такой насосы находится в корпусе и считается рабочим колесом.

Консольный насос, благодаря своим прекрасным особенностям нашёл большое применение не только в промышленности, но и в быту. Работать этим насосом очень легко, так как он имеет интуитивный метод работы. Рабочее колесо у этих насосов представляет барабан, который складывается из разных перегородок и из парочки дисков. Отметим, что эти перегородки располагаются под конкретным углом. Барабан расположен в полость и вращается посредством вала. Самыми распространёнными и востребованными видами консольного насоса есть модели K и KM.

Корпус и другие части таких насосов изготавливается из прочного чугуна. Особой распространённостью пользуются отечественные модели, однако в последние годы на рынке можно найти консольные насосы от самых разных зарубежных производителей. Центробежные насосы опять же имеют корпус из чугуна, в котором выполнены входные и входные патрубки. Входной патрубок находится по оси вращения. Отметим, что к корпусу насоса специальным образом крепится фланец соответственного кронштейна. Консольные насосы являются идеальными для перекачки воды и других жидкостей.

Благодаря особой, но простой конструкции они способны служить достаточно долго и надёжно. Если вы не сможете определиться с выбором консольного насоса или не можете выбрать подходящую для вас модель, то стоит проконсультироваться у специалиста, который поможет ознакомиться со всеми характерными особенностями на сайте http://kontmotor.ru. Также здесь вы можете купить электродвигатель 55 квт.

vkysno-vcem.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
