Грунтовые насосы

Однако, несмотря на все принимаемые меры, детали грунтовых насосов все равно подвергаются сильному изнашиванию: гидроабразивному, кавитационному и механическому. Гидроабразивный износ считается основным видом изнашивания пульпопроводящих деталей грунтового насоса. Его интенсивность зависит от целого ряда критериев, характерных для пульпы или частиц добываемого материала, и от износостойкости пульпопроводящих деталей насоса. Гидроабразивный износ может быть общим и местным. Общий износ заключается в сравнительно равномерном уменьшении толщины деталей и характерен для поверхностей бронедисков, боковых и радиальных облицовок, патрубков. Местному износу, значительно превосходящему по интенсивности общий, подвергаются места образования вихрей и зон кавитации.

Кавитационный износ, как правило, вызывают нарушения режима работы самого насоса и увеличение вакуума в линии всасывания. Неровные стыки деталей, бугорки, оставшиеся от электросварки, неровности поверхности, образующиеся при износе деталей, способствуют образованию кавитации, от которой вследствие нарастания вибрации насоса изнашиваются абсолютно все его детали: приводной вал, опорные подшипники и даже фундамент. Чтобы уменьшить возникновение кавитации, в грунтозаборное устройство вставляют эжектирующие насадки.

Механический износ грунтового насоса вызывают такие явления, как трение и удары твердых камней гидросмеси по деталям насоса. Это типично для работ, выполняемых на грунтах, богатых гравием. От износа любого типа ухудшаются характеристики насоса, падает подача, и величина падения может составлять 20 - 30%, после чего насос подлежит обязательному и безотлагательному ремонту. Для каждого элемента грунтового насоса характерен свой преобладающий тип износа.

Детали грунтовых насосов изготавливают из различных сортов легированных сталей с использованием последующей термообработки, в результате чего детали получают дополнительную механическую стойкость и износопрочность. В качестве добавок к сталям, идущим на изготовление деталей грунтовых насосов, используются хром, кремний, марганец, никель, вольфрам и ванадий. В свою очередь чугун редко используется для изготовления деталей, соприкасающихся с песком, гравием и крупными включениями, так как чугун практически не оказывает сопротивления нагрузкам (ударным). Простой серый чугун имеет в 10-15 раз меньшую износопрочность по сравнению со специальными сплавами из стали. Одним из перспективных направлений в совершенствовании конструкции грунтовых насосов является гуммирование, заключающееся в обрезинивании деталей насоса. Однако резина неудовлетворительно ведет себя при столкновении с крупнообломочными включениями, поэтому обрезиненными грунтовыми насосами рекомендуется перекачивать пульпы, содержащие твердые компоненты мелкой фракции.

В общем случае для снижения износа грунтовых насосов могут применяться следующие методы:

  • улучшение гидравлических условий протекания пульпы по трактам грунтовых насосов;
  • защита имеющихся в грунтовых насосах зазоров от проникновения в них твёрдых фракций;
  • увеличение износопрочности материалов, идущих на производство деталей насосов;
  • использование защитных вкладышей;
  • усовершенствование конструктивных решений при проектировании грунтовых насосов.

ence-pumps.ru

Грунтовый насос

В такой сфере промышленности, как добыча ископаемых и горноперерабатывающие работы нередко возникают ситуации, когда необходимо провести откачку смеси грунта и воды, или как еще именуется данная масса – пульпы, и здесь просто необходимо такое оборудование как грунтовый насос. Нередким является также использование насосов для откачки грунта в таких отраслях, как угольнодобывающая промышленность, при копке всевозможных шахт и котлованов.



Данная процедура необходима потому, что при ведении работ, оборудование и инструмент, который подвержен соприкосновению с пульпой имеет свойство к быстрому истиранию, поскольку в данной массе существует большое количество частиц, создающих воздействие схожее с абразивным, и таким образом происходит быстрый износ оборудования, либо выход его из строя. Поэтому использование такого оборудования как грунтовый насос является просто необходимым.



Грунтовый насос - устройство и конструкция


Грунтовый насос имеет различия по видам отсасываемой пульпы, а именно бывает шламового типа, пескового и для откачки пульпы с большим содержанием химических веществ. Как правило, в комплектацию грунтовых насосов входят все сменные части, которые подвержены самому непосредственному абразивному влиянию, вследствие чего происходит их быстрый износ.







Конструкция грунтового насоса представляет собой корпус, в котором и находятся все рабочие части грунтового насоса. К данным рабочим элементам относятся передний и задний бронедиски, колесо рабочее, крышка проводящая всасывание, горловины, которая имеет цилиндрическую форму. Все грунтовые насосы непременно оснащаются системами, которые производят промывочные действия препятствующие возникновению засоров.





Данное оборудование является мощным и обладает чрезвычайно большой производительностью. Грунтовый насос способен к выкачке больших объемов пульпы, а именно откачивает в среднем до двух тысяч кубометров жидкости в один час работы. Опять же данные величины могут иметь различия в зависимости от модели и модификации оборудования.



Принцип работы грунтового насоса


Принцип работы данного вида насоса выглядит следующим образом. Смесь, которая выкачана, поступает на колесо с всасывающего элемента через горловину цилиндрической формы для входа пульпы. Далее посредством работы колесных лопастей, гидросмесь выдается на трубопровод, который увлекает пульпу посредством действия центробежных сил.



Поскольку грунтовый насос снабжается очень мощными напорными элементами, он способен не только извлекать, но и транспортировать откачанную смесь из воды и грунта на достаточно далекое расстояние, которое может достигать до пяти тысяч метров, если данное устройство оборудуется дополнительной станцией, осуществляющей перекачку. Таким образом, видно, что насос для откачки грунтосмеси является чрезвычайно мощным и полезным устройством. Броневые диски, которыми оснащается грунтовый насос, является специальным средством защиты, которое предохраняет остальные рабочие элементы насоса от вредного воздействия грунтовых частиц и таким образом продлевают их рабочий ресурс. Напор, который вырабатывает при работе грунтовой насос, может варьироваться в разных пределах, средней же величиной является шестьдесят метров.



Данное оборудование обладает достаточно высоким коэффициентом полезного действия, который достигает порядка семидесяти пяти процентов. Насос грунтовый производит работу за счет довольно мощного двигателя, мощность которого достигает в среднем шестьсот пятьдесят кВт. При всех своих высоких рабочих характеристиках, данное оборудование не относится к разряду устройств обладающих большими габаритами, поэтому грунтовый насос может быть транспортирован без особых нагрузок в любое место осуществления работ.

promplace.ru

Грунтовые насосы (для воды): погружные, для откачки

Содержание

При добыче полезных ископаемых и ведении горноперерабатывающих работ зачастую возникает необходимость откачки смеси воды и грунта, именуемой пульпой. Справится с таким заданием помогает грунтовый насос. Насос для откачки грунта используют также в угольнодобывающей промышленности, когда следует выкопать шахту или котлован.

Откачивать пульпу необходимо потому, что инструмент и оборудование, которые соприкасаются с ней, могут быстро истираться, так как в смеси находятся в большом количестве частицы, воздействующие как абразивные, приводящие к быстрому износу и поломке оборудования.

Описание грунтовых насосов

Насос грунтовой – это гидравлическое устройство, которое служит для перекачки гидросмесей с различными твердыми частицами по напорным трубопроводам. Представляет собой одноступенчатый центробежный насос с усиленной конструкцией. Установка насосов грунтовых происходит на земленосных снарядах, плавучей машине для поднятия грунта, находящейся под слоем воды, или на земленосных установках.

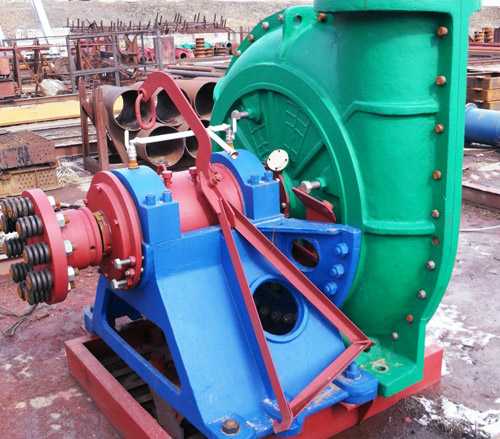

Насосы грунтовые ГрУТ

Первый грунтовой насос был выпущен в 1859 году во Франции. Это был поршневой механизм, а через 5 лет появились первые центробежные насосы, которые быстро вытеснили поршневые. В Российской империи стали выпускать землесосы в конце 19 столетия. Позже название было заменено на «грунтовый насос». На сегодняшний день это центробежные устройства, в которых всасывание осуществляется с одной стороны. Вал в помпе может быть расположен горизонтально или вертикально. Но последний вариант используется редко.

Насосы для откачки грунтовых вод могут быть однокорпусные и двухкорпусные.  Аппараты с двухкорпусной конструкцией используют для перекачки абразивных, крупнообломочных материалов. Для этого их корпус оснащается защитной рубашкой. Рабочее колесо служит для передачи энергии потоку пульпы при минимальных потерях, внутренняя оболочка защищает внешний корпус от абразивных частиц, находящихся в смеси.

к меню ↑

Применение аппаратов

Грунтовые насосы используют во многих сферах промышленности:

  • разработке карьеров, котлованов;
  • гидротехнических строительных работах;
  • горном деле;
  • транспортировке грунта или полезных ископаемых;
  • золоудалении на ТЭС;
  • перекачивании абразивной смеси плотностью до 1600 кг/м3 на обогатительных производствах;
  • шлакоудалении;
  • очищении буровых растворов;
  • на цементных предприятиях.

к меню ↑

Конструкция механизма

Грунтовый насос – это агрегат, который состоит из самого насоса и электрического или дизельного двигателя. Конструктивная особенность аппаратов определяется высоким содержанием твердых частиц в перекачиваемой смеси и их воздействие на детали механизма, схожее с абразивным. Поэтому следует решить вопрос транспортировки таких включений, как галька, камни, которые могут попасть вместе с грунтом. Для этого увеличивают проходное сечение, что, в свою очередь понижает скорость и ведет к увеличению массы механизма и его габаритов. Для того, чтобы особо крупные элементы проходили беспрепятственно, в рабочем колесе делают от двух до четырех лопастей, и само рабочее колесо делают шире. КПД грунтовых помп ниже, чем то, которое имеет водный насос с такой же производительностью.

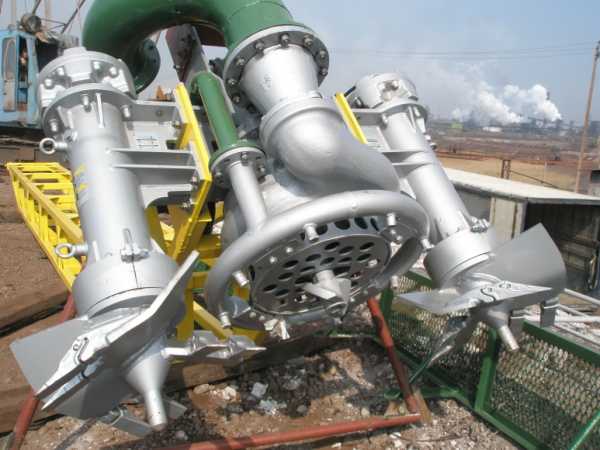

Грунтовой насос погружной с режущими винтами

Проточная часть аппарата состоит из одного или двух корпусов (внутреннего и наружного), в котором размещена крыльчатка закрытого типа. Чтобы оградить крышку корпуса от преждевременного износа в следствии воздействия абразивных частиц, между крыльчаткой и крышкой устанавливают защитный диск. В ходовой части механизма расположен вал, установленный в шарикоподшипниковых опорах. Крыльчатку на вал устанавливают консольно. При помощи уплотнения герметизируют выход вала из корпуса.

Устройство оснащено системой, производящей промывочное действие, предупреждающее возникновение засоров.

Крыльчатка служит основным элементом и состоит из двух дисков, между которыми расположены лопасти. В центральной части рабочего колеса при вращении создается разрежение, в следствии которого рабочая среда поступает в насос через патрубок. Под действием центробежной силы пульпа из крыльчатки поступает в пульпровод, который находится под напором.

Грунтовой механизм оснащается мощным двигателем, благодаря чему насос не только извлекает, но и транспортирует откачанную пульпу на расстояние до 5000 метров, если оборудовать устройство дополнительной станцией, способной осуществлять перекачку. Вырабатываемый насосом напор может варьироваться в зависимости от модели, но средняя величина – 60 метров.

Устройство оснащено специальными броневыми дисками для защиты деталей насоса от воздействия абразивных частиц, и продления их рабочего ресурса.
к меню ↑

Назначение грунтовых насосов

Условия работы и транспортируемая среда разделяет насосы на такие типы:

  • песковый;
  • грунтовый;
  • пульповый;
  • рефулерный;
  • шламовый.

Песковое оборудование относят к отдельному типу грунтовых насосов, поскольку песок имеет мелкую фракцию, но при этом высока абразивность. Это горизонтальные или вертикальные помпы с осевым или боковым входом, в конструкции которых имеется асинхронный двигатель.

Грунтовой насос на стреле экскаватора

Шламовые устройства – это центробежные одноступенчатые насосы с открытой крыльчаткой. Есть два вида шлама. В «неоседающем» шламе твердые частицы распределены равномерно. В «оседающем» шламе твердые частицы быстро оседают. К этому виду относят разнородные смеси. Большинство шламовых механизмов оснащено мешалками.
к меню ↑

Износ деталей

Составляющие грунтового насоса подвержены сильному износу, несмотря на защитные приспособления.
к меню ↑

Гидроабразивный износ

Это основной вид изнашивания деталей, по которым движется пульпа. На его интенсивность влияют характеристики пульпы и износостойкость пульпопроводящих элементов помпы. Данный износ может быть как общим, так и местным. При общем износе наблюдается сравнительно равномерное уменьшение толщины деталей. Подвержены износу бронедиски, боковые и радиальные облицовки, патрубки. Местный износ намного интенсивнее общего. Ему подвержены области образования вихрей и места кавитации.
к меню ↑

Кавитационный износ

Вызывается нарушением режима работы устройства и увеличением вакуума. Кавитация образуется из-за неровных стыков деталей, бугорков, оставшихся от электросварки, неровностей поверхностей, образующихся при износе. От кавитации нарастает вибрация устройства, что ведет к износу всех его деталей: приводного вала, опорных подшипников и даже фундамента. Эжектирующие насадки, которые вставляют в грунтозаборное оборудование, уменьшают возникновение кавитации.
к меню ↑

Механический износ

Данный вид износа обусловлен трением и ударами твердых камней пульпы по деталям помпы. Зачастую он случается при работах с грунтами, имеющими большое количество гравия.

Любой тип износа ухудшает характеристики устройства, уменьшается подача, и эта величина может достигать 20-30%. После этого необходим безотлагательный ремонт помпы. Для каждой детали механизма характерен определенный тип износа.
к меню ↑

Материалы для изготовления деталей насоса

Для дополнительной механической стойкости и износопрочности деталей грунтовых насосов, для их изготовления используют легированную сталь с последующей термообработкой. К стали в качестве добавки используют хром, вольфрам, кремний, никель, ванадий, марганец. Из чугуна довольно редко изготовляют детали устройства, которые соприкасаются с песком и крупными частицами, потому что у чугуна низкое сопротивление ударным нагрузкам. Износопрочность серого чугуна в 10-15 раз меньше, чем у специальных сплавов из стали.

Насос погружной грунтовый шламовый — мобильный земснаряд DragFlow

В последнее время предлагается гуммирование, как один из способов совершенствования конструкций грунтовых устройств, которое заключается в обрезинивании деталей помпы. Но резина не подходит для работ с крупнообмолочными частицами, поэтому обрезиненными грунтовыми механизмамирекомендуют откачивать пульпу с содержанием мелких включений.
к меню ↑

Методы для снижения износа

Чтобы снизить износ грунтового оборудования, применяют такие методы:

  • улучшают гидравлические условия продвижения гидросмеси по трактам насоса;
  • ащищают зазоры от попадания в них твердых частиц;
  • увеличивают износопрочность материалов, из которых изготовляют детали помпы;
  • используют защитные вкладыши;

к меню ↑

Выбор грунтовых устройств

При выборе насоса обращают внимание на такие основные параметры, как напор, мощность, расход и КПД. На долговечность и энергоэффективность  влияет также оптимальная величина режима подачи.

Насос погружной грунтовый DragFlow

Кроме того, прежде, чем выбрать насос, делают анализ гидросмеси, узнают ее свойства и состав. Потому как концентрация твердых частиц  и их размеры влияют на долговечность проточной системы устройства. Довольно сложно провести полный расчет, который учитывает все факторы, поэтому при подборе механизма используют нормативные документы, которые универсальны для оборудования, что работает с гидросмесями с большим количеством твердых частиц.
к меню ↑

Пример грунтового насоса

Насос DRAGFLOW  — итальянский шламовый погружной насос, который применяют для дноуглубления, выкачки грунта, транспортирования шламов. Способен перекачивать гидросмесь с содержанием твердых частиц размером до 120 мм и транспортировать ее по трубопроводу, не задействуя в работу грузовики, конвейеры и другие механические средства.

Для работы  необходима лишь вода и электричество. В конструкции данного устройства имеется рыхлитель, который, при погружении в материал, способен создавать в рабочей среде концентрацию твердых включений до 70% по весу.
к меню ↑

Земснаряд с погружным грунтовым насосом (видео)

 Главная страница » Насосы

byreniepro.ru

Грунтовой насос

ГРУНТОВОЙ НАСОС (а. dredge pump, suction dredge, slurry pump; н. Erdpumpe, Schlammpumpe; ф. pompe а deblais, pompe de dragage; и. bomba de suelo) — машина для перекачивания по напорным трубопроводам гидросмеси с размерами твёрдых включений до 400 мм.

Грунтовой насос устанавливается на землесосных снарядах, землесосных установках, используется на обогатительных фабриках и т.д. Первый грунтовой насос изготовлен во Франции в 1859 для землесосного снаряда (поршневой насос). Через 5 лет появились центробежные грунтовые насосы, быстро вытеснившие поршневые. В CCCP первые грунтовые насосы изготовлены в 1935. В 1936 В. А. Мороз сконструировал грунтовые насосы, известные под марками ЗГМ-1 и ЗГМ-2, которые послужили базовой моделью для последующих конструкций.

Грунтовые насосы представляют собой одноступенчатый центробежный насос с односторонним всасыванием (рис.). Различают грунтовые насосы с горизонтальным или вертикальным валом (последние применяются крайне редко, в особых условиях). Изготавливают грунтовые насосы 3 типов: с нормальным размером сечения проточного тракта, с проточным трактом, размер сечения которого увеличен на 25%, и с проточным трактом, увеличенным на 15%. Кроме того, грунтовые насосы могут изготовляться в однокорпусной и двухкорпусной модификациях, последние предназначаются для перекачивания особо абразивных, крупнообломочных материалов, и их корпуса снабжены защитной рубашкой. Главный рабочий орган грунтового насоса — рабочее колесо, передающее энергию потоку гидросмеси с минимальными потерями.

Грунтовой насос характеризуется тремя основными параметрами: подачей Q, напором Н и мощностью N. Область нормальной работы грунтового насоса определяется полями Q-Н. Выпускают грунтовые насосы производительностью до 12000 м3/ч по воде и напором до 90 м. За рубежом грунтовые насосы изготавливают в Великобритании, США, Нидерландах, Японии и других странах. Коэффициент полезного действия, гидравлические параметры, размеры проходных сечений и частота вращения зарубежных грунтовых насосов практически не отличаются от отечественных. Совершенствование конструкций грунтовых насосов предусматривает дальнейшую стандартизацию и унификацию их узлов, повышение износостойкости рабочих элементов. В 60-е гг. выявлена целесообразность широкого применения погружных грунтовых насосов (размещаемых ниже горизонта воды и работающих в условиях подпора).

Термин "Грунтовой насос" заменил термин "землесос", широко применявшийся в литературе по гидромеханизации. При дноуглубительных работах грунтовые насосы принято называть землесосными или рефулерными помпами.

www.mining-enc.ru

Грунтовый насос - Специальные виды работ в строительстве

Грунтовый центробежный насос приспособлен для всасывания воды с грунтом. На землесосах применяют грунтовые насосы с рабочими колесами (крылатками) закрытого типа, имеющие наиболее высокий коэффициент полезного действия (к. п. д.). Рабочие колеса полуоткрытого и открытого типов дают значительно меньший коэффициент полезного действия и поэтому они в настоящее время не применяются.

Грунтовые насосы бывают с концентрическим и эксцентрическим расположением рабочего колеса в корпусе насоса. Корпус насоса неподвижно установлен на прочном фундаменте. Рабочее колесо приводится во вращение двигателем внутреннего сгорания.

Насос с эксцентричным расположением рабочего колеса закрытого типа изображен на рис. 3. Его основными частями являются корпус и рабочее колесо, состоящее из двух стальных фасонных дисков — переднего 1 и заднего 2. Между ними расположены криволинейные лопасти 3, изогнутые в сторону, обратную направлению их вращения. Лопасти и диски большей частью отливают вместе. В переднем диске имеется отверстие 4, через которое поступает на лопасти всасываемая пульпа. Задний диск представляет одно целое со ступицей 5, в которую входит конец вала 6. Рабочее колесо закрепляют на валу гайкой, защищенной от пульпы колпаком обтекаемой формы.

Корпус насоса имеет две крышки 7. В верхней части передней крышки устроен люк для возможности осмотра внутренней поверхности корпуса и рабочего колеса. Второй люк расположен в нижней части крышки, чтобы через него можно было освобождать насос от воды и очищать его от грунта и мусора. Во время работы насоса люки закрыты.

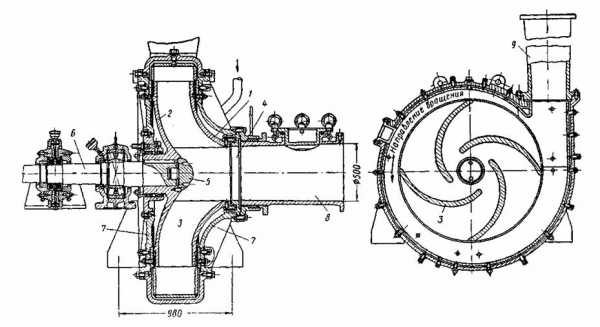

Рис. 3. Грунтовый центробежный насос с эксцентричным колесом закрытого типа (схема):
1 – передний диск; 2 – задний диск; 3 – лопасти; 4 – всасывающее отверстие; 5 – ступица; 6 – вал; 7 – крышки; 8 – всасывающая труба; 9 – выходной патрубок

В результате быстрого (200 и более оборотов в минуту) вращения рабочего колеса вода, заполняющая промежутки между лопастями, отбрасывается от центра насоса к концам лопастей. Вследствие этого в центре насоса и во всасывающей трубе образуется разрежение, и вода по всасывающей трубе 8 под влиянием атмосферного давления попадает в центральную часть насоса. От центра насоса лопастями пульпа под воздействием центробежной силы отбрасывается в отливной канал насоса, где создается повышенное давление, под воздействием которого пульпа перемещается к выходному патрубку 9, соединенному с вертикальным напорным грунтопроводом.

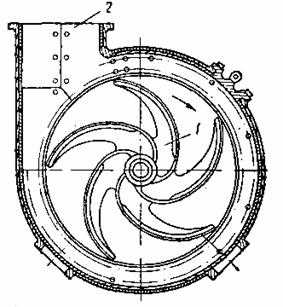

Рис. 4. Поперечный разрез грунтового центробежного насоса с концентричным колесом:

1 — лопасти; 2 — выходное отверстие

Наиболее рационально эксцентрическое расположение рабочего колеса. Оно отвечает условиям протекания жидкости по межлопаточным пазухам. Эксцентриситет возрастает по мере увеличения расхода пульпы, поэтому скорость движения последней постоянная.

Концентрическое расположение с большим зазором между внешней окружностью рабочего колеса и кожухом (рис. 4) также дает хорошие результаты. В этом случае уменьшается трение жидкости о металл.

В зазоры между дисками рабочего колеса и крышками насоса подается под давлением вода, которая, промывая зазоры, предотвращает попадание в них пульпы и тем самым защищает облицовку от износа.

Для обеспечения исправной работы грунтового насоса систематически проверяют состояние облицовки и величину зазоров между рабочим колесом и корпусом; обнаруживаемые повреждения устраняют.

Для нормальной работы насоса не должно быть прососов воздуха во всасывающем грунтопроводе, во входном патрубке насоса, через сальник, обеспечивающий герметичность в месте прохода вала рабочего колеса через корпус насоса. Попадание в насос воздуха приводит к снижению производительности землесоса. Поэтому обнаруживаемые по специфическому свисту прососы воздуха немедленно устраняют.

Перед приведением в действие корпус грунтового насоса заливают водой; для предотвращения вытекания воды между насосом и всасывающей трубой имеется колено (см. рис. 2)

Все внутренние поверхности корпуса, соприкасающиеся при работе насоса с грунтовой смесью, покрывают износоустойчивой облицовкой, изготовленной из марганцевой, хромоникелевой стали или другого сплава.

Для облегчения сборки и разборки больших насосов корпуса изготовляют из нескольких частей. Отдельные части соединяют болтами. Между фланцами для герметичности прокладывают листовую резину.
