Ручные насосы ГН-60, ГН-200, ГН-500

ПРИОКСКИЙ СОВНАРХОЗ

Объеденение по производству насосов ЛИВГИДРОМАШ

ПАСПОРТ

Гидравлический насос марки ГН—60, ГН-200, ГН-500

Дата изготовления май 1967 года

Заводской номер

Комплектность проверена.

Начальник ОТК…

Мастер с6орки…

Насос прошел испытания на заводском стенде в течение … минут согласно ТУ и признан годным к эксплуатации.

Назначение

Насосы типа ГН — ручные, поршневые, гидравлические — предназначены для гидравлических испытаний котлов, машин, механизмов и трубопроводов, а также для создания больших давлений в системах отопления.

Выпускаются три марки насосов: ГН-60, ГН-200м, ГН-500.

Насосы типа ГН применяются как в передвижных, так и в стационарных установках. В стационарных установках насос крепится лапами корпуса к фундаменту, в передвижных и переносных установках — к щиту или доске глухарями.

Технические данные

ОПИСАНИЕ И РАБОТА НАСОСОВ

Насосы ГН-200м и ГН-500 имеют два поршня, из них один низкого давления, диаметром 50 мм, является одновременно и цилиндром для высоких давлений; второй поршень высокого давлены: у насосов ГН-200м — диаметром 16 мм, ГН-500 — диаметром 10 мм.

Насос ГН-60 (рис. 1) имеет только один поршень, диаметром 25 мм.

В нижней части корпуса 19, являющегося опорной стойкой, находится рабочая полость 11 цилиндра низкого давления. Чугунная крышка 10 крепится к корпусу насоса и образует совместно с ним цилиндр низкого давления.

Узел, уплотнения у насосов ГН-200м и ГН-500 (рис. 2) низкого давления, состоит из бронзовой втулки 12 и двух прижимных колец 14 с кожаными совенитовыми манжетами 13.

Крышка сальника 15 закрепляет манжетное уплотнение плунжера низкого давления в корпусе насоса. В нижнем конце плунжера низкого давления закреплен стальной корпус клапана 8, в котором находится бронзовый клапан 9 низкого давления.

Плунжер 6 высокого, давления представляет собой стальной стержень с клапаном для прохода перекачиваемой жидкости. Своим верхним концом плунжер закреплен неподвижно в специальной втулке (гнезде) 20, закрепленной в верхней части корпуса. В конце плунжера на бронзовом седле находится клапан: 3 высокого давления.

Узел уплотнения плунжера высокого давления состоит из двух кожаных манжет. 5 ГОСТ 1898—49, распорной втулки 16, стального кольца 17 и стальной гайки сальника 4.

Цилиндр высокого давления имеет отверстие 21 во втулке-гнезде 20 и входное отверстие в корпусе приемного клапана 8.

При низких давлениях насосы ГН-200 м и ГН-500 работают двумя поршнями с подачей около 0,175 л за один двойной ход.

При достижении предельного давления 3—10 атм (в зависимости от регулировки пружины «А» — приемного клапана) работа производится только плунжером высокого давления. При этом за один, двойной ход насос ГН-200м подает 0,015 л, а насос ГН-500 — 0,007 л.

Насос ГН-60 (рис. 1) одноступенчатый, имеет один плунжер 6. Узел уплотнения плунжера состоит из бронзовой втулки 12 и двух чугунных прижимных колец 14 с кожаными манжетами . 13 ГОСТ І838—48. Крышка сальника 15 закрепляет манжетное уплотнение плунжера в корпусе насоса. В нижнем конце корпуса закреплен стальной корпус клапана 8, в котором находится бронзовый клапан 9. К корпусу клапана крепится всасывающий трубопровод. В верхней части корпуса имеется клапан 3 высокого давления.

На насосах типа ГН установлен спускной вентиль 22, имеющий отверстие для манометра, присоединительное отверстие для нагнетательного трубопровода, трубку спускную и отверстие для соединения с насосом. Приемный шланг может быть помещен в бачок или в ведро с перекачиваемой жидкостью, причем высота всасывания должна быть не более 1 х для насосов ГН-200м и ГН-500. Насос поставляется со снятой рукояткой. Рукоятка насоса (рис. 1, 2; представляет собой стержень 1, приваренный к вилке 2, и вращается на оси 18. Вилка 2 с помощью двух стяжек соединена с плунжером и сообщает ему возвратно-поступательное движение при маятниковом качании рукоятки. Перед началом работы опустить приемный шланг насоса в ведро или другой сосуд с водой и довести давление до номинального.

Насосы типа ГН просты по конструкции и надежны в работе. Большинство неполадок в работе связано только с попаданием механических примесей в перекачиваемую жидкость. Твердые частицы, находящиеся в жидкости, засоряют клапаны, поэтому при отказе в работе насоса следует в первую очередь осмотреть и прочистить клапаны.

doc.vintagetorg.com

ГН-60, ГН-200, ГН-500 насосы ручные гидравлические

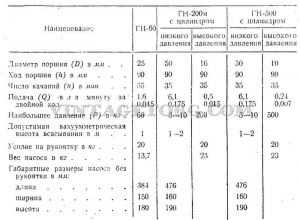

Основные технические данные насосов ГН



Параметры

ГН-60

ГН-200М

ГН-500

Ступень низкого давления

Ступень высокого давления

Ступень низкого давления

Ступень высокого давления

1

2

3

4

5

6

Диаметр поршня (Д), мм

25

50

16

50

10

Ход поршня (h). мм

90

90

90

90

90

Число качаний (n), в мин.

35

35

35

35

35

За двойной ход

0,045

0,175

0,015

0,175

0,007

Подачи (Q), л/мин.

1,6

6,1

0,5

6,1

0,24

Наибольшее давление (Р)

6

0,3…1

20

0,3…1

50

МПа (кгс/см²)

(60)

(3…10)

(200)

(3…10)

(500)

Допустимая вакуумметрическая высота всасывания, м



1



1…2





1…2



Усиление на рукоятку, кгс

20



20



20

Масса насоса, кг

13,7



21



21

Габаритные размеры (без рукоятки), мм:

длина

ширина

высота





384

150

180





440

160

200





440

160

200





Описание конструкции

         Насосы ГН-200М и ГН-500 имеют два поршня, один из них низкого давления диаметром 50 мм является одновременно и цилиндром для поршня высокого давления; второй – поршень высокого давления диаметром 16 мм для насосов ГН-200М и диаметром 10 мм для насосов ГН-500.

         Насос ГН-60 имеет один поршень диаметром 25 мм.

            Насосы ГН-200М и ГН-500. В нижней части корпуса 1 являющегося опорной стойкой находится рабочая полость а цилиндра низкого давления. Чугунная крышка 12 крепится к корпусу насоса и образует вместе с ним цилиндр низкого давления.

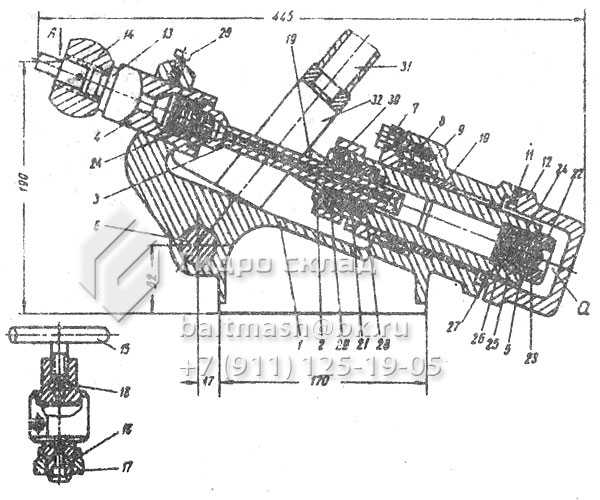

Рис. 1. Продольный разрез насоса ГН-200М (ГН-500)



         Узел уплотнения низкого давления у насосов ГН-200М и ГН-500 состоит из бронзовой втулки 10 и двух прижимных колец 8 с резиновыми манжетами 9.

         Крышка 7 сальника закрепляет манжетное уплотнение плунжера низкого давления в корпусе насоса. В нижнем конце плунжера низкого давления закреплен стальной корпус 22 клапана, в котором находится бронзовый клапан 24 низкого давления.

         Плунжер 3 высокого давления представляет собой стальной стержень с клапаном для прохода перекачиваемой жидкости. Своим верхним концом плунжер закреплен неподвижно в специальной втулке (гнезде) 4, которая находится в верхней части корпуса. В конце плунжера в бронзовом седле находится клапан высокого давления, конструкция которого одинакова с клапаном поршня низкого давления.

         Узел уплотнения плунжера высокого давления состоит из двух резиновых манжет 28, распорной втулки 21, стального кольца 29 и стальной гайки сальника 30.

         При низких давлениях насосы ГН-200М и ГН-500 работают двумя поршнями с подачей около 0,175 л. за один двойной ход.

            При достижении предельного давления 3-10 атм (в зависимости от регулировки пружины 4 приемного клапана) работа производится только плунжером высокого давления.

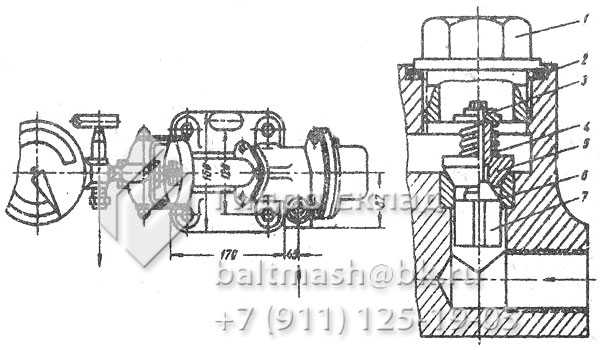

Рис. 2. Габаритный чертеж насоса ГН-200М (ГН-500)



         Насосы ГН-60 одноступенчатый, имеет один плунжер 1, узел уплотнения которого состоит из бронзовой втулки 5 и двух чугунных прижимных колец 3 с резиновыми манжетами 4. Крышка 2 сальника закрепляет манжетное уплотнение плунжера в корпусе насоса. В нижнем конце корпуса закреплен стальной корпус 8, в котором находится бронзовый клапан 7, к корпусу клапана крепится всасывающий трубопровод. В верхней части корпуса имеется клапан 9 высокого давления.

         На насосах типа ГН установлены спускные вентили 6 и 14, каждый из которых имеет отверстие для манометра, присоединительное отверстие для нагнетательного трубопровода, спускную трубку и отверстие для соединения с насосом. Приемный шланг может быть помещен в бачок или в ведро с перекачиваемой жидкостью, причем высота всасывания для насосов  ГН-200М и ГН-500 должна быть не более 1 мм.

         Насос поставляется со снятой рукояткой, которая представляет собой стержни 11 и 31, приваренные к вилкам 12 и 32 и вращающиеся на осях 10 и 6.

         Вилка с помощью двух стяжек соединяется с плунжером и сообщает ему возвратно поступательное движение при маятниковом качании рукоятки. Перед началом работы необходимо опустить приемный шланг насоса в ведро или другой сосуд с водой и довести давление до номинального.

            При работе насосов необходимо следить за тем, чтобы механические примеси не попадали в перекачиваемую жидкость, т. к. твердые частицы, находящиеся в жидкости, засоряют клапаны, а это является почти единственной причиной отказа в работе насоса, так как наосы типа ГН надежны при эксплуатации и просты по конструкции. Поэтому в случае отказа в работе следует в первую очередь осмотреть и очистить клапаны насоса.

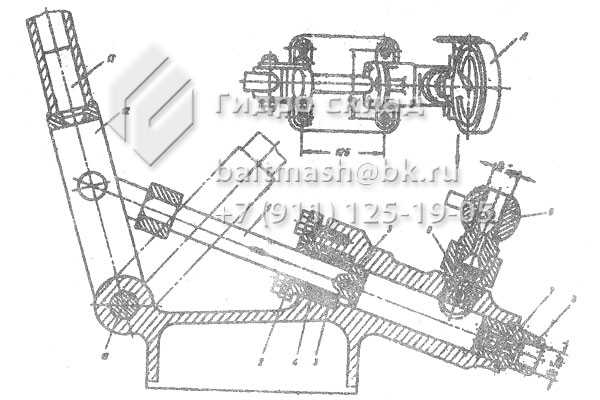

Рис. 3. Разрез насоса ГН-60

gidro-sklad.ru

Оборудование

Насос ГН-500 предназначен для гидравлических испытаний машин, механизмов, трубопроводов, для создания больших давлений в различных системах, для питания котлов небольшой производительности и т. п. Насосы могут применяться как в передвижных, так и в стационарных установках. Не допускается работа насоса на загрязненных жидкостях. Насосы ГН-500 имеют два поршня, один из цих некого давления диаметром 50 мм является одновременно и цилиндром для поршня высокого давления; второй – поршень высокого давления диаметром 10 мм для насоса ГН-500. В нижней части корпуса 1 (рис.2,3,4), являющегося опорной стойкой, находится рабочая полость Б цилиндра низкого давления. Крышка 12 крепится к корпусу насоса и образует вместе с ним цилиндр низкого давления. Узел уплотнения низкого давления у насосов ГН-500 состоит из бронзовой втулки 10 и двух прижимных колец 8 с резиновыми манжетами 9. Крышка 7 сальника закрепляет манжетное уплотнение плунжера низкого давления в корпусе насоса. В нижнем конце плунжера низкого давления закреплен корпус клапана 22, в котором находится клапан низкого давления 24, Плунжер высокого давления 3 представляет собой стержень с клапаном для прохода перекачиваемой жидкости. Своим верхним концом плунжер закреплен неподвижно в специальной втулке (гнезде) 4, которая находится в верхней части корпуса. В конце плунжера в бронзовом седле находится клапан высокого давления, конструкция которого одинакова с клапаном поршня низкого давления. Узел уплотнения плунжера- высокого давления состоит из двух резиновых манжет 28, распорной втулки 2Д, кольца 29 и гайки сальника 30.
Технические характеристики
Ступень – низкого (высокого) давления
Диаметр поршня (Д),мм – 50 (10)
Ход поршня (h),мм – 90 (90)
Число качаний (п),в мин. – 35 (35)
Подача (Q), л/мин. – 6,1 (024)
За двойной ход – 0,175 (0,007)
Наибольшее давление (Р), МПа(кгс/см2) – 0,3÷1(3÷10) (50(500))
Допустимая вакуумметричвекая высота всасывания – 1÷2
Усилие на рукоятку, кгс – 20
Масса насоса, кг – 21
Габаритные размеры, мм
− длина − 440
− ширина − 160
− высота − 200
Рис. 3 Насосы ГН-200Ми ГН-500
1–корпус; 2–поршень высокого давления; 3–гайка сальника; 4–гнездо; 5–прокладка; 6–валик; 7–фланец сальника; 8–кольцо; 9–манжеты; 10–втулка; 11–резиновое кольцо; 12–крышка; 13–прокладка; 14–вентиль; 15–запорный шпиндель; 16–ниппель; 17–накидная гайка; 18–шарик; 20–винт; 21–втулка распорная; 22–корпус; 23–седло; 24–клапан; 25–пружина; 26–упор; 27–замок; 28–манжеты; 29–кольцо; 30–гайка сальника; 31–труба; 32–рычаг; 33–пробка; 34–прокладка; 35–гайка сальника; 36–пружина; 37–клапан; 38–седло; 39–стержень.
При низких давлениях насос работает двумя поршнями с подачей около 0,175 л за один двойной ход. При достижении предельного давления 0,3…1,0 МПа (в зависимости от регулировки пружины 36 приемного клапана, рис.4) работа производится только плунжером высокого давления. На насосах типа ГН установлены спускные вентили 6 (рис.5) и 14 (рис.З), каждый из которых имеет отверстие для манометра, присоединительное отверстие для нагнетательного трубопровода, спускную трубку и отверстие для соединения с насосом. Приемный шланг может быть помещен в бачок или в ведро с перекачиваемой жидкостью, причем высота всасывания для насосов должна быть не более 1 м. Насосы поставляются со снятыми рычагами, которые представляют собой стержни 11 (рис.5) и 31 (рис.3), приваренные к вилкам 12 (рис.5; и 32 (рис.3) и вращающиеся на осях 10 (рис.5) и 6 (рис.3). Вилка с помощью двух серег соединяется с плунжером и сообщает ему возвратно-поступательное движение при маятниковом качании рукоятки. Перед началом работы необходимо ощутить приемный шланг насоса в емкость с жидкостью давление до номинального. При работе насоса необходимо следить за тем, чтобы механические примеси но попадали в.перекачиваемую жидкость, т.к. твердые частицы, находящиеся в жидкости, засоряют клапаны, а это является почти единственной причиной отказа в работе насоса. Насосы типа ГН надежны при эксплуатации и просты по конструкции. В случае отказа в работе следует в первую очередь осмотреть и очистить клапаны насоса.
