ГН-60, ГН-200, ГН-500 насосы ручные гидравлические0

Основные технические данные насосов ГН



Параметры

ГН-60

ГН-200М

ГН-500

Ступень низкого давления

Ступень высокого давления

Ступень низкого давления

Ступень высокого давления

1

2

3

4

5

6

Диаметр поршня (Д), мм

25

50

16

50

10

Ход поршня (h). мм

90

90

90

90

90

Число качаний (n), в мин.

35

35

35

35

35

За двойной ход

0,045

0,175

0,015

0,175

0,007

Подачи (Q), л/мин.

1,6

6,1

0,5

6,1

0,24

Наибольшее давление (Р)

6

0,3…1

20

0,3…1

50

МПа (кгс/см²)

(60)

(3…10)

(200)

(3…10)

(500)

Допустимая вакуумметрическая высота всасывания, м



1



1…2





1…2



Усиление на рукоятку, кгс

20



20



20

Масса насоса, кг

13,7



21



21

Габаритные размеры (без рукоятки), мм:

длина

ширина

высота





384

150

180





440

160

200





440

160

200





Описание конструкции

         Насосы ГН-200М и ГН-500 имеют два поршня, один из них низкого давления диаметром 50 мм является одновременно и цилиндром для поршня высокого давления; второй – поршень высокого давления диаметром 16 мм для насосов ГН-200М и диаметром 10 мм для насосов ГН-500.

         Насос ГН-60

имеет один поршень диаметром 25 мм.

            Насосы ГН-200М и ГН-500. В нижней части корпуса 1 являющегося опорной стойкой находится рабочая полость а цилиндра низкого давления. Чугунная крышка 12 крепится к корпусу насоса и образует вместе с ним цилиндр низкого давления.

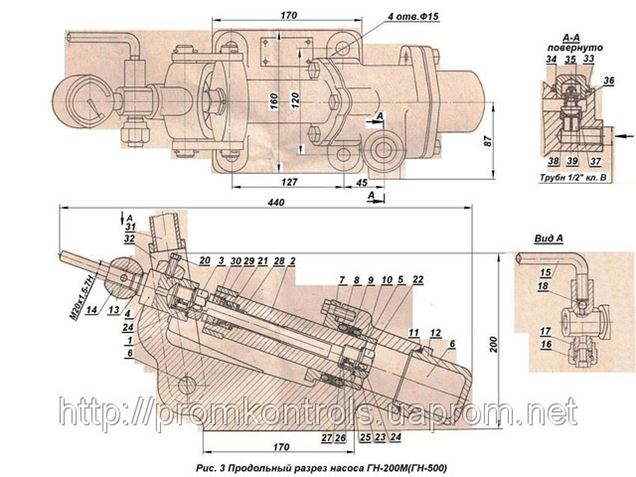

Рис. 1. Продольный разрез насоса ГН-200М (ГН-500)



         Узел уплотнения низкого давления у насосов ГН-200М и ГН-500 состоит из бронзовой втулки 10 и двух прижимных колец 8 с резиновыми манжетами 9.

         Крышка 7 сальника закрепляет манжетное уплотнение плунжера низкого давления в корпусе насоса. В нижнем конце плунжера низкого давления закреплен стальной корпус 22 клапана, в котором находится бронзовый клапан 24 низкого давления.

         Плунжер 3 высокого давления представляет собой стальной стержень с клапаном для прохода перекачиваемой жидкости.

Своим верхним концом плунжер закреплен неподвижно в специальной втулке (гнезде) 4, которая находится в верхней части корпуса. В конце плунжера в бронзовом седле находится клапан высокого давления, конструкция которого одинакова с клапаном поршня низкого давления.

         Узел уплотнения плунжера высокого давления состоит из двух резиновых манжет 28, распорной втулки 21, стального кольца 29 и стальной гайки сальника 30.

         При низких давлениях насосы ГН-200М и ГН-500 работают двумя поршнями с подачей около 0,175 л. за один двойной ход.

            При достижении предельного давления 3-10 атм (в зависимости от регулировки пружины 4 приемного клапана) работа производится только плунжером высокого давления.



Рис. 2. Габаритный чертеж насоса ГН-200М (ГН-500)



         Насосы ГН-60 одноступенчатый, имеет один плунжер 1, узел уплотнения которого состоит из бронзовой втулки 5 и двух чугунных прижимных колец 3 с резиновыми манжетами 4.

Крышка 2 сальника закрепляет манжетное уплотнение плунжера в корпусе насоса. В нижнем конце корпуса закреплен стальной корпус 8, в котором находится бронзовый клапан 7, к корпусу клапана крепится всасывающий трубопровод. В верхней части корпуса имеется клапан 9 высокого давления.

         На насосах типа ГН установлены спускные вентили 6 и 14, каждый из которых имеет отверстие для манометра, присоединительное отверстие для нагнетательного трубопровода, спускную трубку и отверстие для соединения с насосом. Приемный шланг может быть помещен в бачок или в ведро с перекачиваемой жидкостью, причем высота всасывания для насосов  ГН-200М и ГН-500 должна быть не более 1 мм.

         Насос поставляется со снятой рукояткой, которая представляет собой стержни 11 и 31, приваренные к вилкам 12 и 32 и вращающиеся на осях 10 и 6.

         Вилка с помощью двух стяжек соединяется с плунжером и сообщает ему возвратно поступательное движение при маятниковом качании рукоятки. Перед началом работы необходимо опустить приемный шланг насоса в ведро или другой сосуд с водой и довести давление до номинального.

            При работе насосов необходимо следить за тем, чтобы механические примеси не попадали в перекачиваемую жидкость, т. к. твердые частицы, находящиеся в жидкости, засоряют клапаны, а это является почти единственной причиной отказа в работе насоса, так как наосы типа ГН надежны при эксплуатации и просты по конструкции. Поэтому в случае отказа в работе следует в первую очередь осмотреть и очистить клапаны насоса.



Рис. 3. Разрез насоса ГН-60
