Насос Г2-ОПА, тип 36-1Ц1,8-12 (центробежный несамовсасывающий насос)
Насосы центробежные несамовсасывающие Г2-ОПА предназначены для перекачивания молока и сходных с ним по вязкости и химической активности пищевых продуктов (минеральная вода, соки, пиво, вино и т.д.) температурой не выше 90 градусов Цельсия.
По

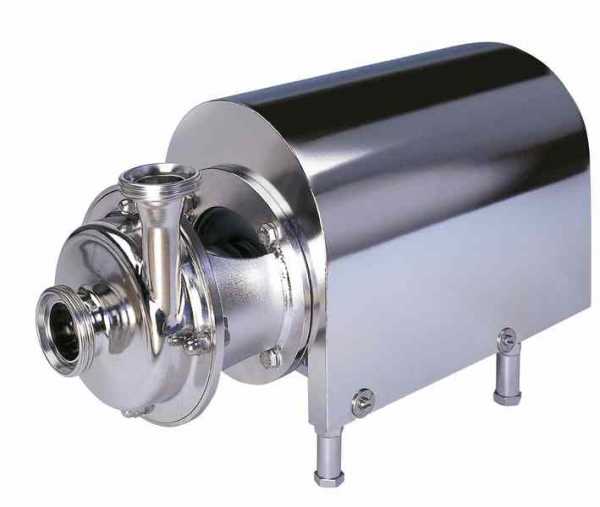

конструкции насос марки Г2-ОПА — электронасос центробежный, одноступенчатый,
консольно-моноблочный, с закрытыми лопастями рабочего колеса (крыльчатки).
Насос Г2-ОПА устанавливается на трех ножках.
Все детали насоса, соприкасающиеся с перекачиваемой жидкостью, выполнены из пищевой нержавеющей стали AISI 304 и материалов, разрешенных для применения в пищевой промышленности Минздравом РФ.
Технические характеристики насоса Г2-ОПА
Производительность насоса 6,3 м3/час или 1,8 литра/сек.
КПД не менее 55%
Входной и выходной патрубок Ду-40 (по DIN 11851-S)
Электродвигатель 0,75 кВт * 3000 об/мин.
Габариты: 515x310x390 мм.
Масса: 23 кг.
Устройство
Насос смонтирован посредством промежуточного кронштейна на фланце электродвигателя. На корпусе кронштейна устанавливается крышка с всасывающим и нагнетательным патрубками. Крышка прижимается к корпусу кронштейна кольцом через уплотнительное резиновое кольцо. Крышку с нагнетательным патрубком можно устанавливать в любом положении в плоскости, перпендикулярной к оси вала электродвигателя. Пространство между корпусом кронштейна и крышкой образует рабочую камеру насоса, внутри которой вращается рабочее колесо, закрепленное на наконечнике колпачковой гайкой. Наконечник напрессован на вал электродвигателя. Всасывающий и нагнетательный патрубки имеют резьбу, что позволяет с помощью накидной гайки и штуцеров присоединить насос к трубопроводам.
Порядок работы
Перед пуском насоса необходимо снять крышку, проверить вручную легкость вращения колеса, затем включить кратковременно электродвигатель и проверить направление вращения колеса. Колесо должно вращаться против часовой стрелки, если смотреть со стороны крышки. При вращении в обратную сторону на подключающем устройстве переменить местами две фазы.
Открутить гайку и снять рабочее колесо. Крышку, колесо и торец корпуса кронштейна промыть горячим содовым раствором, затем водой. Надеть колесо на наконечник в обратной последовательности, закрепить их гайкой, надеть крышку и закрепить кольцом. Кратковременно, включить электродвигатель, насос должен работать без шума и вибраций.
К собранному насосу подключить трубопроводы и произвести безразборную мойку, перекачивая через насос горячий содовый или другой моющий раствор, а затем горячую воду. После этого можно приступить к эксплуатации насоса.

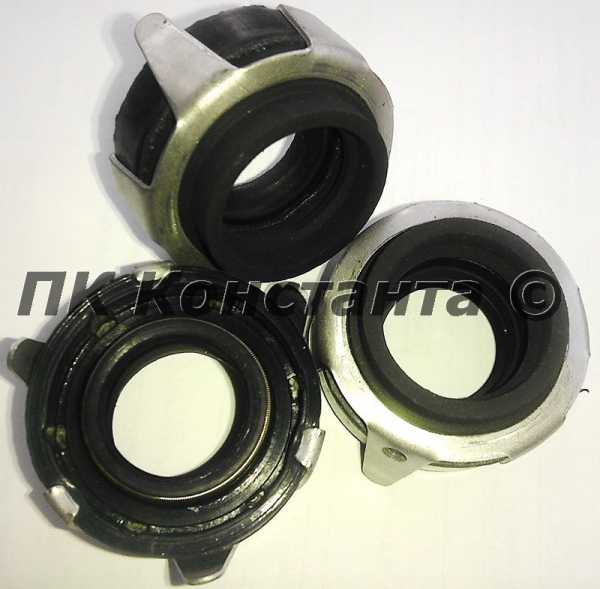

В процессе эксплуатации необходимо постоянно следить за состоянием торцевого уплотнения насоса.
Проверка технического состояния осуществляется по количеству пропускаемой жидкости. В уплотнении допускается пропуск жидкости не более 10 капель в минуту.
Если при контрольной перекачке течь жидкости находится в пределе допустимой (10 капель в минуту), уплотнение считается работоспособным.
Всегда в наличии к насосам имеютя торцевые уплотнения, а так же другие запасные части.
pkkonstanta.ru
Предназначены: для перекачивания по трубам молока и сходных с ним по вязкости и химической активности жидкостей температурой до 95 ºС.
Конструктивно, насосы одноступенчатые, консольно-моноблочные, с закрытыми лопастями рабочего колеса.
Технический уход насоса Г2-ОПА. В процессе эксплуатации необходимо постоянно следить за состоянием торцевого уплотнения насоса. Проверка технического состояния осуществляется по количеству пропускаемой жидкости. В уплотнение допускается пропуск жидкости не более 10 капель в минуту. Если при контрольной перекачке течь жидкости находится в пределе допустимой (10 капель в минуту), уплотнение считается работоспособным. | 3. В страны СНГ доставка железной дорогой, почтой или авиапочтой
| ||||||
Насосы центробежные Г2-ОПА, ОПБ, ОПД
Насосы центробежные Г2-ОПА, Г2-ОПБ, Г2-ОПД, ОНЦ
ptknovator.ru
Электронасос Г2-ОПА предназначен для перекачивания молока, соков, пива, вина, воды и других жидких пищевых продуктов с температурой не выше 90 градусов С. По конструкции насос центробежный устанавливается без фундамента на трех опорах, ниже уровня перекачиваемой жидкости. Основными узлами насоса являются корпус с рабочим колесом, смонтированные посредством кронштейна на фланец электродвигателя. Двигатель защищен от влаги облицовочным кожухом. Герметичность камеры насоса осуществляется торцевым уплотнением. Все детали насоса, соприкасающиеся с перекачиваемой жидкостью, выполнены из нержавеющей пищевой стали. Принцип действия. Рабочее колесо, вращаясь, создает разряжение в герметически закрытой камере насоса. По всасывающему трубопроводу в камеру насоса поступает жидкость, которая под действием лопаток рабочего колеса начинает вращаться и центробежной силой отбрасывается к периферии колеса и через нагнетательный патрубок поступает в напорный трубопровод. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| 3. В страны СНГ доставка железной дорогой, почтой или авиапочтой
|
Центробежный насос Г2-ОПАЦентробежный насос для молока и других жидких пищевых продуктов Г2-ОПАptknovator.ru
Насосы пищевые Г2-ОПА, Г2-ОПБ, Г2-ОПД
Насосы пищевые Г2-ОПА, Г2-ОПБ, Г2-ОПД
Насосы центробежные для пищевой и химической промышленности предназначены для перекачки молока (насосы молочные) и сходных с ним по вязкости и химической активности жидкостей пищевых, лекарственных, химических продуктов с t до 90˚C.
насосы центробежные Г2-ОПА мощностью 6м³/час с эл.. дв.1,1квт/3000об/мин,
насосы центробежные
насосы центробежные Г2-ОПД мощностью 25м³/час с эл.. дв.5,5 квт/3000об/мин.
Назначение молочного электронасоса Г2-ОПА (тип 36-1Ц1,8-12)
Насосы центробежные несамовсасывающие Г2-ОПА предназначены для перекачивания молока и сходных с ним по вязкости и химической активности пищевых продуктов (минеральная вода, соки, пиво, вино и т.д.) температурой не выше 90 С.
По конструкции электронасос центробежный, одноступенчатый, консольно-моноблочный, с закрытыми лопастями рабочего колеса (сталь 12Х18Н10Т). Насос Г2-ОПА устанавливается на трех ножках.
Все детали насоса, соприкасающиеся с перекачиваемой жидкостью, выполнены из нержавеющей стали и материалов, разрешенных для применения в пищевой промышленности Минздравом РФ.
Технические характеристики насоса Г2-ОПА
Производительность насоса (подача), 6,3 м3/час или 1,8 литра/сек.
Напор 12,5 м.
КПД не менее 55%
Входной и выходной патрубок Ду-40 (по DIN 11851-S)
Электродвигатель АИР71А2УЗ (0,75кВт*3000 об/мин.)
Габариты: 515x310x390 мм.
Масса: 23 кг.
Назначение молочного электронасоса Г2-ОПБ
Насос несамовсасывающий центробежный Г2-ОПБ предназначен для перекачки маловязких пищевых жидкостей (молоко, сок, пиво, вино и прочие с аналогичными характеристиками по вязкости) температурой до 90 градусов Цельсия. Применяется на предприятиях молочной промышленности.
Принцип действия.
Перед пуском корпус насоса и всасывающий трубопровод заполняется жидкостью. При вращении рабочего колеса жидкость под действием центробежной силы отбрасывается от центра колеса к периферии и создает давление в камере насоса, в результате чего жидкость поступает в нагнетательный трубопровод; при этом во всасывающем трубопроводе создается разрежение. Под действием атмосферного давления на поверхности перекачиваемой жидкости к разрежения во всасывающем трубопроводе она поступает в насос. Таким образом, устанавливается непрерывная подача жидкости насосом.
Технические характеристики насоса Г2-ОПБ
Производительность насоса (подача), 10 м3/час или 2,8 литра/сек.
Напор 20 м.
КПД не менее 55%
Входной и выходной патрубок Ду-40 (по DIN 11851-S)
Электродвигатель AИР80A2УЗ (1,5 кВт*3000 об/мин.)
Габариты: 515x310x390 мм.
Масса: 31 кг.
Все детали, соприкасающиеся с продуктом, изготовлены из нержавеющей стали 12Х18Н10Т и материалов, разрешенных к применению в пищевой промышленности.
Назначение электронасоса Г2-ОПД
Насос несамовсасывающий центробежный Г2-ОПД (тип 50-1Ц7,1-31) предназначен для перекачки маловязких пищевых жидкостей (молоко, сок, пиво, вино и прочие с аналогичными характеристиками по вязкозти) температурой до 90 градусов Цельсия. Применяется на предприятиях пищевой промышленности.
Технические характеристики насоса Г2-ОПД
Производительность насоса (подача), 25 м3/час или 7,1 литра/сек.
Напор 31 м.
КПД не менее 60%
Входной и выходной патрубок Ду-50 (по DIN 11851-S)
Электродвигатель AДМ80A2УЗ (5,5 кВт*3000 об/мин.)
Напряжение 220/380 В.
Габариты: 240x275x420 мм.
Масса: 48 кг.
nasosenergo.com.ua
Насос центробежный Г2-ОПА. Цена… || МТС-Полтава
Насос молочный марки Г2-ОПА
Электронасос центробежный марки Г2-ОПА (типа 36-1Ц1,8-12) предназначен для перекачивания молока и сходных с ним по вязкости и химической активности пищевых продуктов температурой не выше 90°С. Применяется на заводах молочной и других отраслей пищевой промышленности. Насос марки Г2-ОПА по конструкции одноступенчатый, консольно-моноблочный, с закрытыми лопастями рабочего колеса. Устанавливается без фундамента на трех опорах. Электронасосы смонтированы посредством промежуточного кронштейна на фланце электродвигателя. На корпусе кронштейна устанавливается крышка с всасывающим и нагнетательным патрубками. Крышка прижимается к корпусу кронштейна зажимным кольцом через уплотнительное резиновое кольцо. Крышку с нагнетательным патрубком можно устанавливать в любом положении в плоскости, перпендикулярной к оси вала электродвигателя. Пространство между корпусом кронштейна и крышкой образует рабочую камеру электронасоса, внутри которой вращается рабочее колесо, закрепленное на наконечнике гайкой. Наконечник напрессован на вал электродвигателя. Всасывающий и нагнетательный патрубки имеют резьбу, что позволяет с помощью накидных гаек и штуцеров присоединить электронасос к трубопроводам.
Преимущества центробежного насоса Г2-ОПА:
- непрерывная подача молока в молоковоз и стабильный напор;
- простая регулировка производительности;
- компактные размеры и легкость в установке;
- удобство в обслуживании и уходе;
- быстрая сборка/разборка и подсоединение к трубопроводу;
- высокий КПД и незначительное потребление электричества;
- минимальный уровень шума и вибраций;
- высокое качество сборки и комплектующих;
- все детали проточной части изготовлены из пищевой стали.
Все детали электронасоса, соприкасающиеся с перекачиваемой жидкостью, выполнены из нержавеющей стали и материалов, разрешенных для применения в пищевой промышленности.
Для защиты электродвигателя от попадания на него воды установлен облицовочный кожух. Торцовое уплотнение, создающее герметичность в месте прохода наконечника в камеру электронасоса, состоит из звездочки, сальника, втулки и пружины.
Перед пуском корпус насоса и всасывающий трубопровод заполняются жидкостью. При вращении рабочего колеса жидкость под действием центробежной силы отбрасывается от центра колеса к периферии и создает давление в камере насоса, в результате чего жидкость поступает в нагнетательный трубопровод, при этом во всасывающем трубопроводе создается разрежение.
Основные характеристики:
| Подача, м3/ч | 6,3 |
| Напор,м | 12,5 |
| КПД,%,не менее | 55 |
| Диаметр входного и выходного патрубков,мм | 40 |
| Мощность электродвигателя,кВт | 0,75 |
| Частота вращения,об/мин | 3000 |
| Габаритные размеры,мм | 515х310х425 |
| Масса,кг | 21 |
На нашем сайте вы можете выгодно купить не только центробежный насос для молока Г2-ОПА, а и другие модели пищевых насосов с разной производительностью и предназначением (Г2-ОПБ, Г2-ОПБ-16, 1Г2-ОПД, НЦ 12-10, НЦС 12-10, Я9-ОНЦ-5, Я9-ОНЦ-1, А9-КНА, В3-ОРА-2, В3-ОР2-А-2, В3-ОРА-10 и другие) по доступным ценам. Доставка осуществляется в Киев, Харьков, Днепр, Львов, Запорожье и любой другой город Украины удобной транспортной компанией.
Наше оборудование протестировано в реальных условиях эксплуатации и полностью соответствует требованиям действующих стандартов качества. Для оформления заказа или получения дополнительной консультации звоните по указанным на сайте номерам телефона или заполните обратную форму для связи специалиста в удобное время.
Смотреть другие насосы для пищевых продуктов ⇒
mts-p.com.ua
Насосы пищевые типа Г2-ОПА, Г2-ОПБ, Г2-ОПД
Насосы центробежные для пищевой и химической промышленности предназначены для перекачки молока (насосы молочные) и сходных с ним по вязкости и химической активности жидкостей пищевых, лекарственных, химических продуктов с t до 90˚C.
насосы центробежные Г2-ОПА мощностью 6м³/час с эл.. дв.1,1квт/3000об/мин,
насосы центробежные Г2-ОПБ мощностью 10м³/час с эл.. дв.1,5 квт/3000об/мин,
насосы центробежные Г2-ОПД мощностью 25м³/час с эл.. дв.5,5 квт/3000об/мин.
Назначение молочного электронасоса Г2-ОПА (тип 36-1Ц1,8-12)
Насосы центробежные несамовсасывающие Г2-ОПА предназначены для перекачивания молока и сходных с ним по вязкости и химической активности пищевых продуктов (минеральная вода, соки, пиво, вино и т.д.) температурой не выше 90 С.
По конструкции электронасос центробежный, одноступенчатый, консольно-моноблочный, с закрытыми лопастями рабочего колеса (сталь 12Х18Н10Т). Насос Г2-ОПА устанавливается на трех ножках.
Все детали насоса, соприкасающиеся с перекачиваемой жидкостью, выполнены из нержавеющей стали и материалов, разрешенных для применения в пищевой промышленности.
Технические характеристики насоса Г2-ОПА
Производительность насоса (подача), 6,3 м3/час или 1,8 литра/сек.
Напор 12,5 м.
КПД не менее 55%
Входной и выходной патрубок Ду-40 (по DIN 11851-S)
Электродвигатель АИР71А2УЗ (0,75кВт*3000 об/мин.)
Габариты: 515x310x390 мм.
Масса: 23 кг.
Назначение молочного электронасоса Г2-ОПБ
Насос несамовсасывающий центробежный Г2-ОПБ предназначен для перекачки маловязких пищевых жидкостей (молоко, сок, пиво, вино и прочие с аналогичными характеристиками по вязкости) температурой до 90 градусов Цельсия. Применяется на предприятиях молочной промышленности.
Принцип действия.
Перед пуском корпус насоса и всасывающий трубопровод заполняется жидкостью. При вращении рабочего колеса жидкость под действием центробежной силы отбрасывается от центра колеса к периферии и создает давление в камере насоса, в результате чего жидкость поступает в нагнетательный трубопровод; при этом во всасывающем трубопроводе создается разрежение. Под действием атмосферного давления на поверхности перекачиваемой жидкости к разрежения во всасывающем трубопроводе она поступает в насос. Таким образом, устанавливается непрерывная подача жидкости насосом.
Технические характеристики насоса Г2-ОПБ
Производительность насоса (подача), 10 м3/час или 2,8 литра/сек.
Напор 20 м.
КПД не менее 55%
Входной и выходной патрубок Ду-40 (по DIN 11851-S)
Электродвигатель AИР80A2УЗ (1,5 кВт*3000 об/мин.)
Габариты: 515x310x390 мм.
Масса: 31 кг.
Все детали, соприкасающиеся с продуктом, изготовлены из нержавеющей стали 12Х18Н10Т и материалов, разрешенных к применению в пищевой промышленности.
Назначение электронасоса Г2-ОПД
Насос несамовсасывающий центробежный Г2-ОПД (тип 50-1Ц7,1-31) предназначен для перекачки маловязких пищевых жидкостей (молоко, сок, пиво, вино и прочие с аналогичными характеристиками по вязкозти) температурой до 90 градусов Цельсия. Применяется на предприятиях пищевой промышленности.
Технические характеристики насоса Г2-ОПД
Производительность насоса (подача), 25 м3/час или 7,1 литра/сек.
Напор 31 м.
КПД не менее 60%
Входной и выходной патрубок Ду-50 (по DIN 11851-S)
Электродвигатель AДМ80A2УЗ (5,5 кВт*3000 об/мин.)
Напряжение 220/380 В.
Габариты: 240x275x420 мм.
Масса: 48 кг.
