Насос шестеренный Г11-25, БГ11-25
Шестеренный насос Г11-25 и насосный агрегат БГ11-25 на его основе, используется для подачи под давлением до 2,5 Мпа постоянного по величине и направлению потока рабочей жидкости в смазочные системы станков и машин для обеспечения смазкой трущихся деталей и узлов. Также маслонасосы Г11-25 могут применяться для перекачивания жидкостей и создания рабочего давления в гидравлических системах. Рабочая жидкость — минеральное масло вязкостью 17мм2 р/с, температурой от +10 до +60°С и номинальной тонкостью фильтрации не более 40мкм.
Типоисполнения насосов и агрегатов:
Наличие буквы «А» в конце маркировки насоса или агрегата обозначает исполнение насоса с уменьшенной номинальной подачей.
Насосный агрегат БГВ11-25 комплектуется взрывозащищенным электродвигателем АИМ.
Гидронасосы монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию. Направление вращения вала – правое (левое по требованию). Привод от электродвигателя осуществляется через упругую муфту. Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть больше 0,2 мм, а угловое смещение не должно превышать 1°. Не допускаются осевые и радиальные нагрузки на выходной конец вала. Насосы шестеренные Г11-25 обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе.
Размеры насосов Г11-25:
Размеры насосных агрегатов БГ11-25:
Технические характеристики насосов и агрегатов:
Наименование параметра |
Г11-25А, БГ11-25А |
Г 11-25, БГ 11-25 |
|
Рабочий объем, см3 |
80 |
100 |
|
Номинальная подача, л/мин. |
105 |
133 |
|
Коэффициент подачи, %, не менее |
91 |
92 |
|
К.П.Д. %, не менее |
76 |
77 |
|
Давление на выходе, МПа: |
|
||
Давление на входе, МПа,номинальное |
0,02 |
||
Частота вращения, об/мин: |
|
||
Номинальная мощность при номинальном давлении, кВт |
5,5 |
7,1 |
|
Номинальная мощность приводного электродвигателя, кВт |
5,5 |
7,5 |
|
Масса насоса, кг, не более |
16,0 |
||
Масса агрегатов, кг, не более |
86,0 |
91,0 |
|
Марка приводного электродвигателя |
АИР112М4 (5,5кВт) | АИР132S4 (7,5кВт) |
drobprom.ru
Насосы шестеренные Г11-25 — ООО «Пневматика-Центр» гидравлика и пневматика от производителя
Назначение насосов Г 11-25, Г11-25А
Насосы Г11-25А и насосы Г11-25 предназначены для нагнетания под давлением постоянного по величине и направлению потока
технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной
части насоса, в смазочные системы станков и других стационарных машин и применяют для
• обеспечения смазки трущихся деталей и узлов;
• перекачивания жидкостей;
• создания рабочего давления.
Безопасность при эксплотации насосов Г11-25, 11-25А
Насосы соответствуют требованиям безопасности ГОСТ Р 52543.
Правила приемки и методы испытаний насосов соответствуют требованиям ГОСТ 14658.
Основные характеристики насосов Г11-25А, Г11-25
Насосы Г11-25А и Г11-25 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса — правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30′. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса:
— корпус — чугун;
— крышка — алюминиевый сплав;
— шестерни — хромистая сталь.
Уплотнение вала — манжетное.
Монтаж
Насосы (агрегаты) монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию.

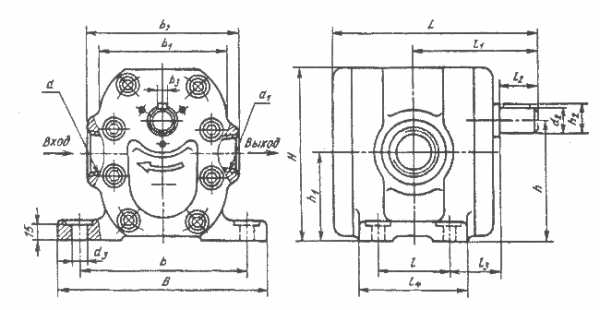

Габаритные и присоединительные размеры насосов Г11-2
Другие модели этого типа:
- Насосы шестеренные Г11-24
- Насосы шестеренные Г11-23
- Насосы шестеренные Г11-22
- Насосы шестеренные Г11-11
