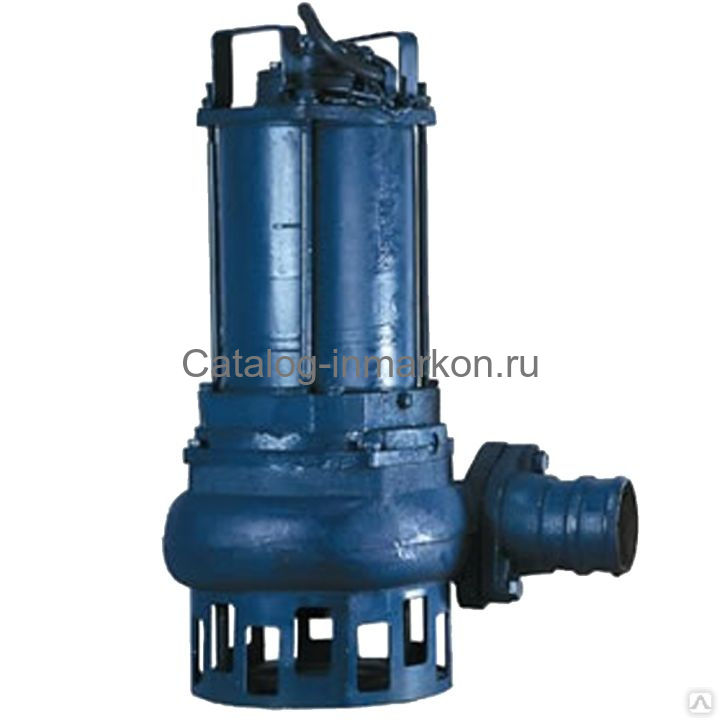

Насос ЦМФ 100-20 погружной канализационный (фекальный)
Таблица 1
Технические характеристики насоса ЦМФ 100-20
| Электронасос | ЦМФ100-20 |
| Производительность насоса номинальная, куб.м/час | 100 |
| Haпop номинальный, м | 20 |
| Рабочий диапазон, м вод. ст. | 17-25 |
| Мощность, кВт | 11 |
| Напря›кение, В | 380 |
| Номинальный ток, А | 21 |
| Кпд,% | 54 |
| Температура откачиваемой жидкости, С | до 35 |
| Частота вращения ротора, синхронная, (Об/мин) | 3000 |
| Диаметр присоединительного шланга, мм — | 102 |
| Macca, кг — | 104 |
| Габаритные размеры, мм: | |
| высота | 725 |
| ширина | 431 |
| диаметр | 295 |
Рис 1 Габаритные и присоединительные размеры электронасосов ЦМФ 100-20
Рис 2 Устройство электронасосов ЦМФ 100-20
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ насосов ЦМФ 100-20
Электронасосы переносные центробежные моноблочные фекальные ЦМФ 100-20,
предназначены для
откачивания фекальных жидкостей,
сточных вод с максимальным
размером твердых частиц до 15 мм, плотностью до 2500 кг/м кВ
Применяется для перекачивания
бытовых, фекальных и промышленных стоков, с
содержанием крупных взвешенных и
волокнистых веществ.
Конструкция насоса ЦМФ 100-20
Электронасос состоит из следующих основных узлов:
а) электродвигателя,
6) насосного узла,
в) системы уплотнений,
г) токоподающего кабеля КГ 3×2,5-1×1,5,
д) масляной камеры.
— Рабочее колесо насоса ЦМФ 100-20, консольно закреплено на валу электродвигателя
— Спиральный отвод, в котором расположен нож-измельчтитель
— Ротор насоса ЦМФ 100-20, который закреплен на двух шарикоподшипниках
— Герметизирующий узел, который защищает электродвигатель от перекачиваемой жидкости.
Он состоит из торцового
уплотнения, разделительной камеры с маслом и армированной
резиновой манжеты
— материал проточной части - чугун,
— рабочее колесо — чугун,
— электродвигатель асинхронный.
В моделях на 220В со встроенной тепловой защитой.
Класс изоляции: E. Степень защиты: IP X8.
— Насосы на 220в оснащены поплавковым выключателем,
— наличие штуцера для подсоединения шланга во всех моделях,
Обязательно использование автоматического выключателя типа BA 101-3, либо аналогичных (приобретается отдельно) со следующими характеристиками:
для электронасоса ЦМФ 100-20
— на ток 25A.
Электродвигатель специального исполнения встроенного типа, асинхронный трехфазный с короткозамкнутым ротором.
Электродвигатель расположен над насосным узлом.
Насосный узел состоит из рабочего колеса и улитки с патрубком для напорного рукава,
Система торцовых уплотнений расположена между электродвигателем и
насосным узлом
и служит для защиты полости электродвигателя от проникновения масла и перекачиваемой
воды. Герметичность электродвигателя обеспечивается с помощью резиновых колец.
Токоподводящий кабель (КГ 3×2,5-1×1,5 или КГ 3×4-1×2,5), питающий электродвигатель,
присоединен к выводным концам электродвигателя и подключается к сети через
автоматический выключатель. Соединение кабеля с выводными концами электродвигателя располагается под верхней крышкой электронасоса.
Автоматический выключатель типа BA 101-3 (приобретается
отдельно, см. выше)
предназначен для пуска, остановки и защиты электродвигателя
от перегрузок и коротких замыканий.
Масляная камера предназначена для охлаждения торцовых уплотнений в процессе работы.
КАТЕГОРИЧЕСКИ запрещена эксплуатация электронасоса без автоматического выключателя непосредственно от сети.
Рабочее колесо насоса
Насосы ЦМФ 100-20 особенности монтажа
Насос эксплуатируется в
вертикальном положении. Вода должна полностью закрывать
корпус насоса т.к.
обеспечивает охлаждение электродвигателя насоса. Нижняя часть
насоса не должна
быть погружена в ил или фракции, которые по техническим параметрам приведут к
затору всасывающей полости.
Комплектность насоса ЦМФ 100-20
В комплект поставки входят:
а) электронасос ЦМФ — l шт.
6) паспорт и инструкция по эксплуатации — 1 экз.
Показатели надежности насоса ЦМФ 100-20
Завод гарантирует безотказную работу электронасоса в течение 12 месяцев со дня продажи
с завода-изготовителя при условии правильной эксплуатации и хранения.
Гарантия предусматривает замену или ремонт насоса на заводе— изготовителе.
Гарантия не предусматривает возмещение материального ущерба или травм, связанных с эксплуатацией наших насосов.
Гарантийному
ремонту не подлежат поломки, возникшие по причине неправильного
подключения к электросети, отсутствия надежной защиты, дефектного монтажа, неправильно выполненной наладки и работы без воды.
Рис. 3 Гидравлическая характеристика насоса ЦМФ 100-20
Условные обозначения
Насос ЦМФ 100-20
Ц-центробежный.
М-моноблочный
Ф-фекальный
100-подача м3/час
20-напор, метрах
РМ – с ножом (наличие режущего устройства)
