Насос цмф 10 50: Насос ЦМФ 50-10 погружной канализационный (фекальный)

Содержание

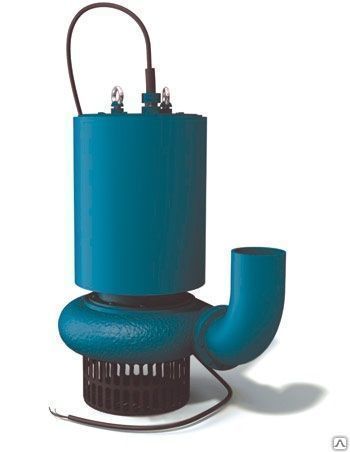

Насос ЦМФ 50-10

похожие товары

Смотреть все
проедложения

Насос ЦМФ 50-10

Подача, м.куб./час.: 50

Напор, м: 10

Потребляемая мощность двигателя, кВт: 4

Масса агрегата, кг: 47

Размеры, ДхШхВ, мм: 540х350х350

Диаметр патрубка, мм: 63

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 200-20

Подача, м.куб./час.: 200

Напор, м: 20

Потребляемая мощность двигателя, кВт: 20

Масса агрегата, кг: 200

Размеры, ДхШхВ, мм: 1025х490х490

Диаметр патрубка, мм: 100

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 50-25

Подача, м. куб./час.: 50

Напор, м: 25

Потребляемая мощность двигателя, кВт: 7,5

Масса агрегата, кг: 112

Размеры, ДхШхВ, мм: 750х400х400

Диаметр патрубка, мм: 100

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 50-70

Подача, м.куб./час.: 50

Напор, м: 70

Потребляемая мощность двигателя, кВт: 40

Масса агрегата, кг: 500

Размеры, ДхШхВ, мм: 1125х510х510

Диаметр патрубка, мм: 80

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 160-10

Подача, м. куб./час.: 160

Напор, м: 10

Потребляемая мощность двигателя, кВт: 12

Масса агрегата, кг: 150

Размеры, ДхШхВ, мм: 800х490х490

Диаметр патрубка, мм: 100

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 300-10

Подача, м.куб./час.: 300

Напор, м: 10

Потребляемая мощность двигателя, кВт: 21

Масса агрегата, кг: 200

Размеры, ДхШхВ, мм: 1025х490х490

Диаметр патрубка, мм: 100

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 400-20

Подача, м. куб./час.: 400

Напор, м: 20

Потребляемая мощность двигателя, кВт: 40

Масса агрегата, кг: 425

Размеры, ДхШхВ, мм: 1050х455х455

Диаметр патрубка, мм: 160

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 350-25

Подача, м.куб./час.: 350

Напор, м: 25

Потребляемая мощность двигателя, кВт: 38

Масса агрегата, кг: 420

Размеры, ДхШхВ, мм: 1050х455х455

Диаметр патрубка, мм: 160

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 100-10

Подача, м. куб./час.: 100

Напор, м: 10

Потребляемая мощность двигателя, кВт: 9

Масса агрегата, кг: 112

Размеры, ДхШхВ, мм: 750х400х400

Диаметр патрубка, мм: 100

Все характеристики

Цена по запросу

— +

Отправить заявку

Насос ЦМФ 100-20

Подача, м.куб./час.: 100

Напор, м: 20

Потребляемая мощность двигателя, кВт: 11,5

Масса агрегата, кг: 130

Размеры, ДхШхВ, мм: 800х400х400

Диаметр патрубка, мм: 100

Все характеристики

Цена по запросу

— +

Отправить заявку

Погружные фекальные насосы ЦМФ — цена, заказать Фекальные отечественные насосы

Передвижные погружные моноблочные центробежные электронасосы предназначены для откачивания фекальной жидкости температурой до45°С, с рН 6-8, плотностью до 1100 кг/м\ содержащих механические примеси (солома, кормовые отходы и т. п.) до 6 % по объёму, длиной не более 100 мм, тол щиной не более 20 мм, плотностьютвердых частиц не более 2500 кг/м\

Электронасосы используются в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т. п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации. Электронасосы не предназначены для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасосов – У по ГОСТ 15150-69. По заказу на насосы устанавливают режущие ножи, для измельчения длинноволокнистых включений.

Марка	Мощность электродвигателя, кВт	Количество об. мин.
ЦМФ 50-10	4,4	3000
ЦМФ 50-10 с ножом	4,4	3000
ЦМФ 50-25	7,5	3000
ЦМФ 100-10	6,3	3000
ЦМФ 100-20	11,5	3000
ЦМФ 160-10	11,0	3000
ЦМФ 200-20	19,0	3000
ЦМФ 300-10	21,0	3000
ЦМФ 350-25	38,0	3000
ЦМФ 400-20	40,0	3000
ЦМФ 50-25	15,0	1500
ЦМФ 60-30	15,0	1500

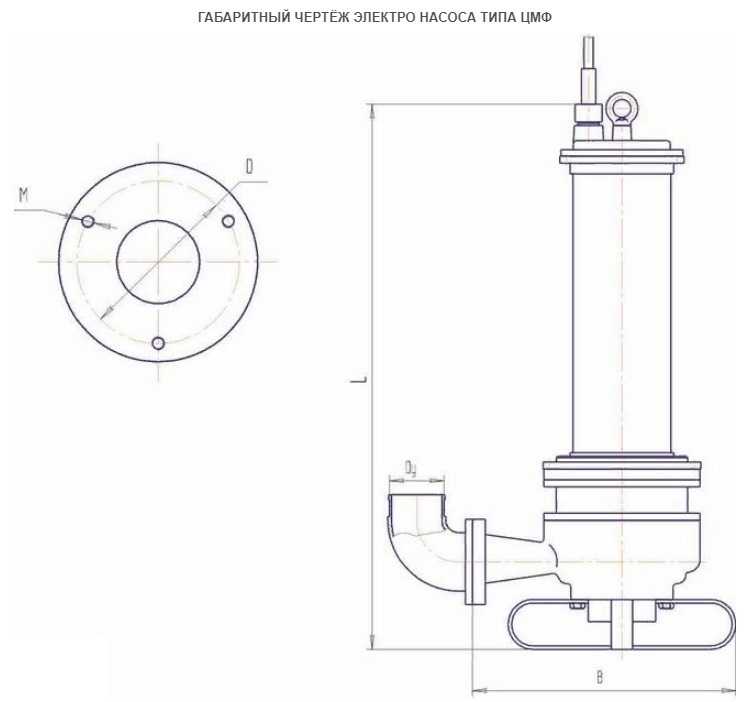

Габаритные и присоединительные размеры

Марка электронасоса	Высота L, мм	Максимальный поперечный размер, В, мм	Условный проход шланга Dy, мм	Диаметр отв. для патрубка, D, мм	Размер отверстий для резьб, M, мм	Количество отверстий.	Масса в сборе, кг (не более)
ЦМФ 50-10	540	350	50	98	М8-6Н	3	47
ЦМФ 50-25	750	400	100	133	М10-	3	112
ЦМФ 50-70	1125	510	80	160	Ø 20	4	500
ЦМФ 80-70	1125	510	80	160	Ø 20	4	505
ЦМФ 100-10	750	400	100	133	М10-6Н	3	112
ЦМФ 100-20	800	400	100	133	М10-6Н	3	100
ЦМФ 160-10	800	490	100	133	М10-6Н	3	150
ЦМФ 200-20	1025	490	100	133	М10-6Н	3	200
ЦМФ 300-10	1025	490	100	133	М10-6Н	3	200
ЦМФ 350-25	1050	455	160	225	М16-6Н	4	420
ЦМФ 400-20	1050	455	160	225	М16-6Н	4	425

Насосы ЦМФ

Марка насоса	Подача, м3/ч	Напор, м	Мощность э-дв, кВт	Примечание	Вес, кг
ЦМФ 10-10 реж	10	10	0,75	220В, под пож. рукав с поплавком, Ду 51 мм	19,5
ЦМФ 10-10 КНС реж	10	10	0,75	220В, фланец, чугунная улитка с поплавком Ду 51 мм	19,5
ЦМФ 16-16 реж	16	16	2,2	220В, под пож. рукав, до 35о, алюмин. улитка, Ду 51 мм.	32,0
ЦМФ 16-16 КНС реж	16	16	2,2	220В, фланец, под пож. рукав, до 35о, чуг улитка, Ду 51 мм.	32,0
ЦМФ 16-16 реж	16	16	2,2	380В, под пож. рукав, Ду 51 мм	35,0
ЦМФ 16-16 КНС реж	16	16	2,2	380В, фланец, чугунная улитка, Ду 51 мм	35,0
ЦМФ 25-12 реж	25	12	2,2	380В, Ду 102 мм.	38,0
ЦМФ 50-10 реж	50	10	2,8	380В, Ду 102 мм	46,0
ЦМФ 40-25 реж	40	25	5,5	380В, до 35о, размер частиц до 20 мм, Ду 102 мм	70,0
ЦМФ 65-14 реж	65	14	5,5	380В, до 35о, размер частиц до 20 мм, Ду 102 мм	106,0
ЦМФ 85-14 реж	85	14	7,5	380В, до 35о, размер частиц до 20 мм, Ду 102 мм	115,0
ЦМФ 20-15	20	15	2,8	380В, до 35о, размер частиц до 20 мм, Ду 51мм	32,0
ЦМФ 50-10	50	10	2,8	380В, до 35о, размер частиц до 20 мм, Ду 102 мм	98,0
ЦМФ 50-25	50	25	5,5	380В, до 35о, размер частиц до 20 мм, Ду 102 мм	88,0
ЦМФ 100-20	100	20	11,0	380В, до 35о, размер частиц до 20 мм, Ду 102 мм

Насос фекальный “ЗУБАТКА” с ножом

Марка насоса	Подача, м3/ч	Напор, м	Мощность э-дв, кВт	Примечание	Вес, кг
ЦМФ 10-10 КНС с ножом	10	10	1,1	380В, до 35о, размер частиц до 5 мм, Ду 50 мм, фланец	30
(Зубатка 10-10)				(+патрубок для рукава поставляется отдельно, за доп. цену)
ЦМФ 16-16 КНС с ножом	16	16	2,2	380В, до 35о, размер частиц до 5 мм, Ду 50 мм, фланец	33
(Зубатка 16-16)				(+патрубок для рукава поставляется отдельно, за доп.цену)

Каталог по производителям

Насос цмф 50-10 в Тобольске: 78-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Тобольск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Электротехника

Продукты и напитки

Промышленность

Мебель и интерьер

Вода, газ и тепло

Сельское хозяйство

Все категории

ВходИзбранное

Насос цмф 50-10

50 900

Фекальный насос с режущим механизмом ЦМФ 50-10 РМ Бренд: Ампика, Частота вращения (об/мин): 3000,

В МАГАЗИНЕще цены и похожие товары

43 517

Насос канализационный ЦМФ 50-10 (МНЗ, 2,8) Производитель: КВТ, Глубина погружения / всасывания: 10м

ПОДРОБНЕЕЕще цены и похожие товары

34 323

Насос канализационный ЦМФ 50-10 (реж. , МНЗ, 2,8) Производитель: КВТ, Максимальный напор: 50м

ПОДРОБНЕЕЕще цены и похожие товары

27 400

ВНЗ ЦМФ 50-10 с ножом Насос фекальный погружной Тип погружного насоса: фекальный

ПОДРОБНЕЕЕще цены и похожие товары

183 680

Циркуляционный насос Wilo TOP-SD 50/10 EM

В МАГАЗИНЕще цены и похожие товары

78 690

WILO Циркуляционный насос TOP-S 50/10 EM

В МАГАЗИНЕще цены и похожие товары

10 573

Jemix WRF — 50/10 циркуляционный насос

В МАГАЗИНЕще цены и похожие товары

69 800

Wilo TOP-S 50/10 DM циркуляционный насос

В МАГАЗИНЕще цены и похожие товары

10 573

Насос для отопления Jemix WRF — 50/10

В МАГАЗИНЕще цены и похожие товары

51 304

Фекальный насос СД 50/10, б/д под 4 кВт Бренд: Отечественные насосы, Длина (мм): 520, Ширина (мм):

В МАГАЗИНЕще цены и похожие товары

178 960

Wilo TOP-SD 50/10 DM циркуляционный насос

В МАГАЗИНЕще цены и похожие товары

178 960

Циркуляционный насос Wilo TOP-SD 50/10 DM

В МАГАЗИНЕще цены и похожие товары

10 573

Jemix WRF — 50/10 циркуляционный насос

В МАГАЗИНЕще цены и похожие товары

183 680

Насос для отопления Wilo TOP-SD 50/10 EM

В МАГАЗИНЕще цены и похожие товары

43 569

WATERSTRY SWQ 50-10 дренажный насос

В МАГАЗИНЕще цены и похожие товары

73 910

Циркуляционный насос Wilo TOP-S 50/10 EM

В МАГАЗИНЕще цены и похожие товары

74 320

WILO Циркуляционный насос TOP-S 50/10 DM

В МАГАЗИНЕще цены и похожие товары

97 750

Насос циркуляционный Wilo TOP-S 50/10 DM

В МАГАЗИНЕще цены и похожие товары

73 862

Насос циркуляционный с мокрым ротором TOP-S 50/10 EM PN6/10 1х230В/50 Гц Wilo 2165531

В МАГАЗИНЕще цены и похожие товары

183 680

Wilo TOP-SD 50/10 EM циркуляционный насос

В МАГАЗИНЕще цены и похожие товары

46 849

Дренажный насос Waterstry SWQ 50-10

В МАГАЗИНЕще цены и похожие товары

73 910

Wilo TOP-S 50/10 EM циркуляционный насос

В МАГАЗИНЕще цены и похожие товары

69 800

Циркуляционный насос Wilo TOP-S 50/10 DM

В МАГАЗИНЕще цены и похожие товары

55 890

Насос циркуляционный Wilo TOP-S 50/10 2-SPEEDS 2165531

ПОДРОБНЕЕЕще цены и похожие товары

39 000

Циркуляционный насос Wilo TOP-S 50/10 EM PN 6/10 (820 Вт) Производитель: Wilo, Тип поверхностного

ПОДРОБНЕЕЕще цены и похожие товары

42 952

GHP2A-D-20 50 10 фиксированный роторный масляный насос высокого давления marzeyes, гидравлический Шестеренчатый насос

ПОДРОБНЕЕЕще цены и похожие товары

49 151

Циркуляционный насос Wilo TOP-S 50/10 DM PN 6/10 (820 Вт) Производитель: Wilo, Тип поверхностного

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 3

Насос фекальный ЦМФ 50-25, двиг.

7,5 кВт, 50 м3/ч, 25 м, цена 49 280 руб., насосы бытовые от «ТД КОМТЕХ»

Насос ЦМФ — центробежный, погружной, моноблочный, одноступенчатый, передвижной.

Насосы ЦМФ предназначены для откачивания фекальной жидкости температурой до +45°С с рН 6-8, плотностью до 1100 кг/м³, содержащей механические примеси (солома, кормовые отходы и т.п.) до 6% по объему, длиной до 100 мм, толщиной до 20мм и плотностью до 2500 кг/м³.

Насосы ЦМФ используются в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации.

Технические характеристики насосов ЦМФ

Марка насоса	Номин. подача, м³/ч	Номин. напор, м	Подпор не менее, м	Электродвигатель</p>			Габаритные размеры, мм		Диаметр патрубка, мм	Масса, кг
Марка насоса	Номин. подача, м³/ч	Номин. напор, м	Подпор не менее, м	кВт	об/мин	ток, А	L	H	Диаметр патрубка, мм	Масса, кг
ЦМФ 50-10	50	10	0,4	4	3000	7,0	350	540	63	47
ЦМФ 50-25	50	25	0,5	7,5	3000	13	400	750	100	112
ЦМФ 50-70	50	70	0,9	40	3000	70	510	1125	80	500
ЦМФ 80-70	80	70	0,9	45	3000	80	510	1125	80	505
ЦМФ 100-10	100	10	0,5	9	3000	15	400	750	100	112
ЦМФ 100-20	100	20	0,7	11,5	3000	20	400	800	100	130
ЦМФ 160-10	160	10	0,7	12	3000	20	490	800	100	150
ЦМФ 200-20	200	20	0,9	20	3000	35	490	1025	100	200
ЦМФ 300-10	300	10	0,9	21	3000	38	490	1025	100	200
ЦМФ 350-25	350	25	0,9	38	3000	67	455	1050	160	420
ЦМФ 400-20	400	20	0,9	40	3000	70	455	1050	160	425

Наши преимущества

Наличие более 1000 видов вентиляционного и теплового оборудования на складе Екатеринбурга.
Выгодные цены, сравнимые с ценами конкурентов.
Доставка по всем регионам Российской Федерации.
Рассмотрение заявок в короткие сроки и своевременная доставка заказа.
Дополнительные скидки на покупки оптом, в зависимости от объема товара, и отсрочку платежа.
Качество товара гарантировано, предоставляется вся необходимая документация.

Товар в наличии на складе

Высокое качество

Оперативная доставка

Скидки оптовикам

Схема работы

	Вы отправляете заявку
	Мы выставляем Вам счет
	Вы оплачиваете покупку удобным для Вас способом
	Получаете свой товар

Фекальные насосы «Энергостандарт»

Товар	Номин. подача	Номин. напор	Раб.зона: подача	Раб.зона: напор	Серия насоса	Частота вращения
СД16-10б	12.50 м³/ч	6.70 м	6,5…16 м³/ч		СД	1 500 об/мин
СД16-10а	14. 00 м³/ч	8.20 м	7,8…18 м³/ч		СД	1 500 об/мин
СД16-25б	14.00 м³/ч	15.50 м	6,5…19 м³/ч		СД	3 000 об/мин
СД16-25а	15.00 м³/ч	20. 00 м	7,2…21 м³/ч		СД	3 000 об/мин
СД16-10	16.00 м³/ч	10.00 м	8,5…21 м³/ч		СД	1 500 об/мин
СД16-25	16.00 м³/ч	25.00 м	8,2. ..25 м³/ч		СД	3 000 об/мин
СД25-14б	18.00 м³/ч	10.00 м	11…29 м³/ч		СД	1 500 об/мин
СМ80-50-200б-4	20.00 м³/ч	7.50 м	6,5…24 м³/ч	7…9 м	СМ	1 500 об/мин
СД25-14а	20. 00 м³/ч	12.00 м	12…32 м³/ч		СД	1 500 об/мин
СМ80-50-200а-4	22.00 м³/ч	9.00 м	7…25 м³/ч	8..11 м	СМ	1 500 об/мин
СМ80-50-200-4	25.00 м³/ч	12. 50 м	8…29 м³/ч	11…15 м	СМ	1 500 об/мин
СД25-14	25.00 м³/ч	14.00 м	14…36 м³/ч		СД	1 500 об/мин
СД32-40б	25.00 м³/ч	27.00 м	13,8. ..34 м³/ч		СД	3 000 об/мин
СМ80-50-200б-2	25.00 м³/ч	32.00 м	12…47 м³/ч	29…33 м	СМ	3 000 об/мин
СД32-40а	28.00 м³/ч	33.00 м	15…36 м³/ч		СД	3 000 об/мин
СД32-40	32. 00 м³/ч	40.00 м	17…42 м³/ч		СД	3 000 об/мин
СД70-80б	35.00 м³/ч	66.00 м			СД	3 000 об/мин
СД50-10б	40.00 м³/ч	7. 00 м	25…62 м³/ч		СД	1 500 об/мин
СМ100-65-200б-4	40.00 м³/ч	8.00 м	16…50 м³/ч	6…10 м	СМ	1 500 об/мин
СМ100-65-250б-4	40.00 м³/ч	15.00 м	21…48 м³/ч	15…16 м	СМ	1 500 об/мин
СД50-56б	40. 00 м³/ч	34.00 м	22…58 м³/ч		СД	3 000 об/мин
СМ100-65-200а-4	45.00 м³/ч	9.00 м	17…53 м³/ч	7…12 м	СМ	1 500 об/мин
СМ100-65-250а-4	45.00 м³/ч	16. 00 м	22…52 м³/ч	15…19 м	СМ	1 500 об/мин
СМ80-50-200а-2	45.00 м³/ч	42.00 м	8…55 м³/ч	40…46 м	СМ	3 000 об/мин
СД50-56а	45.00 м³/ч	43.00 м	24. ..64 м³/ч		СД	3 000 об/мин
СД70-80а	45.00 м³/ч	70.00 м			СД	3 000 об/мин
СД50-10а	47.00 м³/ч	8.00 м	28…68 м³/ч		СД	1 500 об/мин
СД50-10	50. 00 м³/ч	10.00 м	30…75 м³/ч		СД	1 500 об/мин
ЦМФ 50-10	50.00 м³/ч	10.00 м			ЦМФ	1 480 об/мин
СМ100-65-200-4	50.00 м³/ч	12. 50 м	27…60 м³/ч	8…15 м	СМ	1 500 об/мин
СМ100-65-250-4	50.00 м³/ч	20.00 м	25…60 м³/ч	19…22 м	СМ	1 500 об/мин
СМ80-50-200-2	50.00 м³/ч	50.00 м	9…60 м³/ч	47…55 м	СМ	3 000 об/мин
СД50-56	50. 00 м³/ч	56.00 м	27…72 м³/ч		СД	3 000 об/мин
СД80-32б	62.00 м³/ч	22.00 м	34…85 м³/ч		СД	1 500 об/мин
СД80-18б	63.00 м³/ч	13. 00 м	35…82 м³/ч		СД	1 500 об/мин
СМ125-80-315б-4	65.00 м³/ч	20.00 м	32…85 м³/ч	18…21 м	СМ	1 500 об/мин
СД80-32а	68.00 м³/ч	26.00 м	39. ..95 м³/ч		СД	1 500 об/мин
СД80-18а	70.00 м³/ч	15.00 м	40…94 м³/ч		СД	1 500 об/мин
СД70-80	70.00 м³/ч	80.00 м	68…82 м³/ч		СД	3 000 об/мин
СМ125-80-315а-4	72. 00 м³/ч	26.00 м	36…102 м³/ч	24…27 м	СМ	1 500 об/мин
СМ125-100-250б-4	80.00 м³/ч	14.00 м	42…100 м³/ч	10…15 м	СМ	1 500 об/мин
СД80-18	80.00 м³/ч	18. 00 м	43…103 м³/ч		СД	1 500 об/мин
СД100-40б	80.00 м³/ч	28.00 м	37…95 м³/ч		СД	3 000 об/мин
СМ125-80-315-4	80.00 м³/ч	32.00 м	40…120 м³/ч	28…38 м	СМ	1 500 об/мин
СД80-32	80. 00 м³/ч	32.00 м	44…107 м³/ч		СД	1 500 об/мин
СМ100-65-200б-2	80.00 м³/ч	32.00 м	32…100 м³/ч	28…34 м	СМ	3 000 об/мин
СМ100-65-250б-2	80.00 м³/ч	60. 00 м	40…100 м³/ч	54…70 м	СМ	3 000 об/мин
СД100-40а	90.00 м³/ч	32.00 м	42…105 м³/ч		СД	3 000 об/мин
СМ100-65-250а-2	90.00 м³/ч	70.00 м	45…105 м³/ч	66…78 м	СМ	3 000 об/мин
СМ150-125-315б-6	92. 00 м³/ч	10.00 м	55…140 м³/ч	8…11 м	СМ	1 000 об/мин
СМ150-125-315а-6	100.00 м³/ч	12.50 м	60…150 м³/ч	11…13,5 м	СМ	1 000 об/мин
СМ150-125-315-6	100.00 м³/ч	15. 00 м	65…160 м³/ч	13…16 м	СМ	1 000 об/мин
СМ125-100-250а-4	100.00 м³/ч	15.00 м	45…110 м³/ч	12…17 м	СМ	1 500 об/мин
СМ125-100-250-4	100.00 м³/ч	20.00 м	50…110 м³/ч	17…24 м	СМ	1 500 об/мин
СМ100-65-200а-2	100. 00 м³/ч	32.00 м	34…107 м³/ч	30…41 м	СМ	3 000 об/мин
СД100-40	100.00 м³/ч	40.00 м	47…120 м³/ч		СД	3 000 об/мин
СМ100-65-200-2	100.00 м³/ч	50. 00 м	40…125 м³/ч	43…56 м	СМ	3 000 об/мин
СМ100-65-250-2	100.00 м³/ч	80.00 м	50…110 м³/ч	78…90 м	СМ	3 000 об/мин
СМ150-125-400б-6	125.00 м³/ч	14.00 м	50…150 м³/ч	12…17 м	СМ	1 000 об/мин
СМ150-125-400а-6	125. 00 м³/ч	18.00 м	50…150 м³/ч	15…21 м	СМ	1 000 об/мин
СМ150-125-400-6	125.00 м³/ч	22.00 м	50…150 м³/ч	20…26 м	СМ	1 000 об/мин
СД160-45б	128.00 м³/ч	30. 00 м	60…138 м³/ч		СД	1 500 об/мин
СД160-10б	135.00 м³/ч	7.20 м	61…160 м³/ч		СД	1 000 об/мин
СД160-45а	144.00 м³/ч	36.00 м	68. ..155 м³/ч		СД	1 500 об/мин
СД160-10а	145.00 м³/ч	8.30 м	68…175 м³/ч		СД	1 000 об/мин
СД160-10	160.00 м³/ч	10.00 м	72…200 м³/ч		СД	1 000 об/мин
1ЦМФ 160-10	160. 00 м³/ч	10.00 м			ЦМФ	1 425 об/мин
ЦМФ 160-10	160.00 м³/ч	10.00 м			ЦМФ	1 480 об/мин
СМ150-125-315б-4	160.00 м³/ч	22. 50 м	60…220 м³/ч	18…25 м	СМ	1 500 об/мин
СД160-45	160.00 м³/ч	45.00 м	77…174 м³/ч		СД	1 500 об/мин
СМ150-125-315а-4	180.00 м³/ч	27.50 м	80…235 м³/ч	24…31 м	СМ	1 500 об/мин
СМ200-150-315б-6	200. 00 м³/ч	9.00 м	112…260 м³/ч	7…11 м	СМ	1 000 об/мин
СМ200-150-315а-6	200.00 м³/ч	11.20 м	112…260 м³/ч	9…13 м	СМ	1 000 об/мин
СМ200-150-315-6	200.00 м³/ч	14. 00 м	112…260 м³/ч	12…16 м	СМ	1 000 об/мин
СМ200-150-400б-6	200.00 м³/ч	14.00 м	110…240 м³/ч	12…17 м	СМ	1 000 об/мин
СМ150-125-400б-4	200.00 м³/ч	32.00 м	110…230 м³/ч	30…34 м	СМ	1 500 об/мин
СМ150-125-315-4	200. 00 м³/ч	32.00 м	100…250 м³/ч	27…35 м	СМ	1 500 об/мин
СМ150-125-400а-4	200.00 м³/ч	40.00 м	110…230 м³/ч	38…44 м	СМ	1 500 об/мин
СМ150-125-400-4	200.00 м³/ч	50. 00 м	110…230 м³/ч	48…53 м	СМ	1 500 об/мин
СД250-22,5б	205.00 м³/ч	16.00 м	90…260 м³/ч		СД	1 500 об/мин
СМ200-150-400а-6	220.00 м³/ч	17.00 м	120…270 м³/ч	16…20 м	СМ	1 000 об/мин
СД250-22,5а	225. 00 м³/ч	18.50 м	100…290 м³/ч		СД	1 500 об/мин
СД250-22,5	250.00 м³/ч	22.50 м	110…325 м³/ч		СД	1 500 об/мин
СМ200-150-400-6	250.00 м³/ч	22. 50 м	140…310 м³/ч	19…26 м	СМ	1 000 об/мин
СМ200-150-400б-4	300.00 м³/ч	32.00 м	150…350 м³/ч	30…38 м	СМ	1 500 об/мин
СМ200-150-400а-4	300.00 м³/ч	40.00 м	170…410 м³/ч	35…44 м	СМ	1 500 об/мин
СД450-95-2б	350. 00 м³/ч	65.00 м	310…825 м³/ч		СД	1 500 об/мин
СД450-22,5б	360.00 м³/ч	16.00 м	200…525 м³/ч		СД	1 000 об/мин
СМ200-150-315б-4	360.00 м³/ч	20. 00 м	220…470 м³/ч	17…25 м	СМ	1 500 об/мин
СМ200-150-315а-4	360.00 м³/ч	26.00 м	220…470 м³/ч	23…31 м	СМ	1 500 об/мин
СД450-56б	370.00 м³/ч	39.00 м	190. ..430 м³/ч		СД	1 500 об/мин
СД450-22,5а	400.00 м³/ч	18.50 м	220…575 м³/ч		СД	1 000 об/мин
СМ200-150-315-4	400.00 м³/ч	32.00 м	250…500 м³/ч	30…38 м	СМ	1 500 об/мин
СМ200-150-400-4	400. 00 м³/ч	50.00 м	200…480 м³/ч	43…54 м	СМ	1 500 об/мин
СД450-95-2а	400.00 м³/ч	78.00 м	350…920 м³/ч		СД	1 500 об/мин
СД450-56а	410.00 м³/ч	46. 00 м	215…490 м³/ч		СД	1 500 об/мин
СД450-22,5	450.00 м³/ч	22.50 м	240…640 м³/ч		СД	1 000 об/мин
СД450-56	450.00 м³/ч	56.00 м	225. ..550 м³/ч		СД	1 500 об/мин
СД450-95-2	450.00 м³/ч	95.00 м	375…1000 м³/ч		СД	1 500 об/мин
СД800-32б	580.00 м³/ч	22.50 м	310…825 м³/ч		СД	1 000 об/мин
СД800-32а	720. 00 м³/ч	26.50 м	350…920 м³/ч		СД	1 000 об/мин
СД800-32	800.00 м³/ч	32.00 м	370…1000 м³/ч		СД	1 000 об/мин

Насосы серии

ЦМФ

Насос ЦМФ — это центробежный, погружной, моноблочный, одноступенчатый насос.

Электронасосы центробежные моноблочные типа ЦМФ предназначены для перекачивания городских и производственных сточных масс, фекальных и других неагрессивных жидкостей. Основные характеристики перекачиваемой жидкости : температура — до 308К (35°С), содержание механических примесей — до 10% по объему (размером до 12мм), содержание абразивных частиц — до 1% по объему (размером до 8мм), плотность — до 1250 кг/м3, рН — 8…12.

Насосы ЦМФ применяются:

Маркировка насосов ЦМФ

ЦМФ		160	—	80	а	—	К
1		2		3	4		5

где :

Насосы сточно-динамические серии

СМ и СД

Проточные каналы насоса СМ и СД выполняются более широкими по сравнению с каналами насосов, перекачивающих чистые жидкости, что позволяет им перекачивать воду с содержанием частиц размерами до 5 мм.

Насосы центробежные СД и СМ и агрегаты электронасосные на их основе предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³ с рН=6 — 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах. Насосы (агрегаты) относятся к изделиям общего назначения (ИОН) вида I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности и не предназначены для установки во взрывоопасных и пожароопасных помещениях.

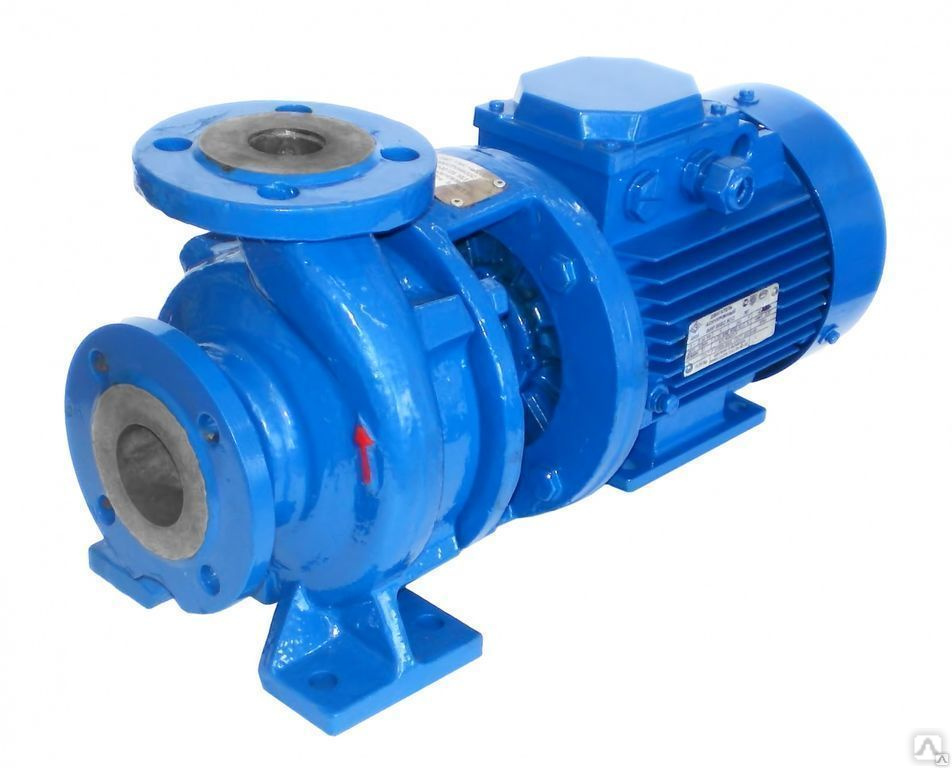

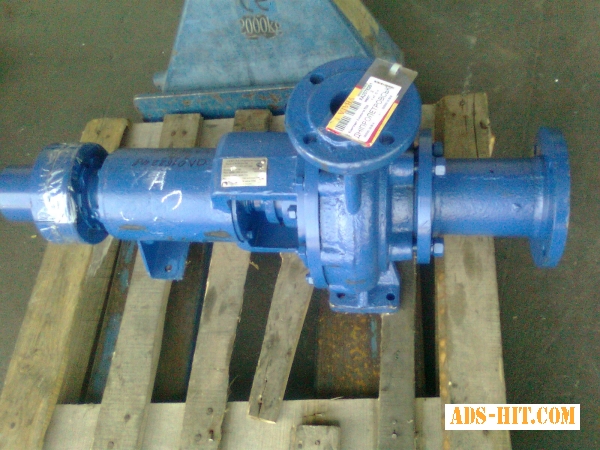

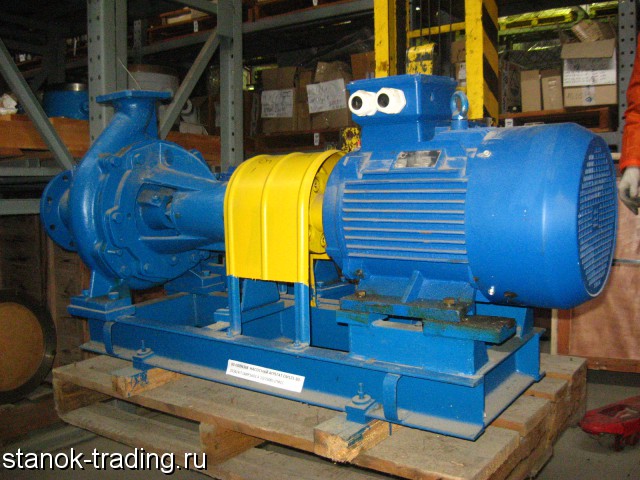

Конструкция насосов СМ

Насосы типа СМ – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.Корпус насоса представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.К корпусу насоса шпильками крепится кронштейн. Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см²) превышающем давление на входе. Подача затворной жидкости в зону торцового уплотнения не требуется.

Рабочее колесо-центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне. Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка. В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.

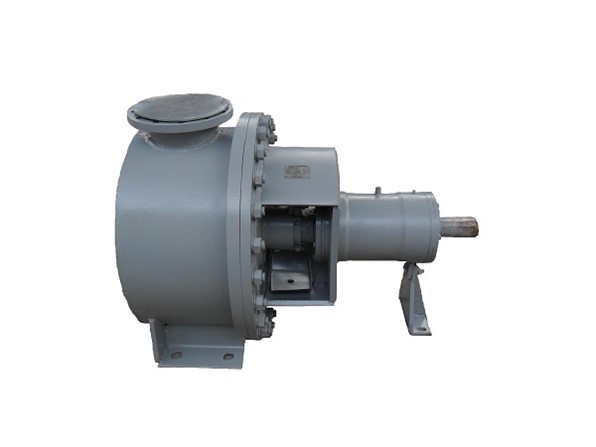

Конструкция насосов типа СД

Насосы СД – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала. Корпус насоса представляет чугунную отливку, внутренняя полость которой выполнена в виде спирального отвода, переходящего в напорный патрубок. Напорный патрубок – боковой выполнен в корпусе в одной плоскости с осью вращения (вертикально). В зависимости от условий монтажа и эксплуатации напорный патрубок можно повернуть на 90°, 180° или 270°.

Входной патрубок выполнен в крышке корпуса на оси вращения (горизонтально). Крышка корпуса крепится к корпусу болтами и уплотняется прокладкой. К корпусу насоса шпильками крепится кронштейн.

Рабочее колесо — центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой.

Направление вращения ротора правое (по часовой стрелки), если смотреть со стороны двигателя.

В нижней части корпуса насоса имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение. В верхней части корпуса имеется отверстие, закрытое пробкой, для выпуска воздуха при заполнении насоса и всасывающей линии перекачиваемой жидкостью.

Корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов.

Маркировка

насосов СМ и СД

СМ	80	—	50	—	200	a	—	2	УХЛ4
1	2		3		4	5		6	7

где:

СД	16	/	25	а	УХЛ4
1	2		3	4	5

где:

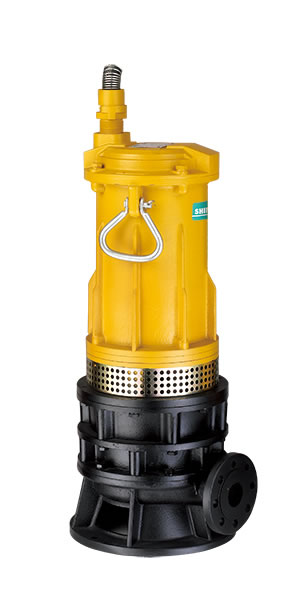

Погружные фекальные насосы ЦМФ, ЦМК, НПК

Описание

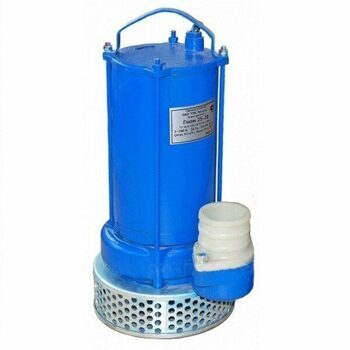

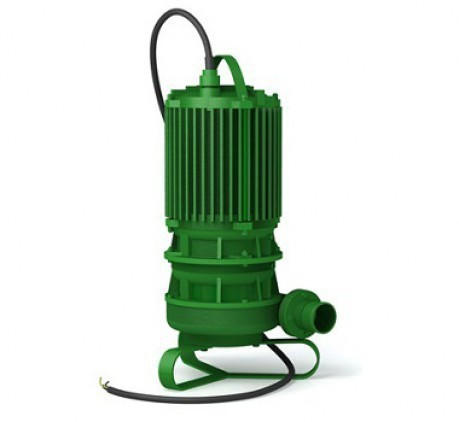

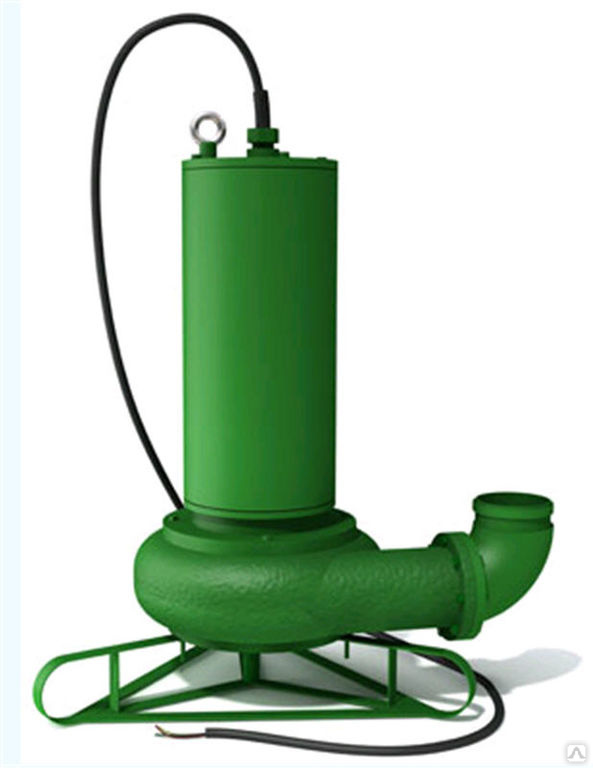

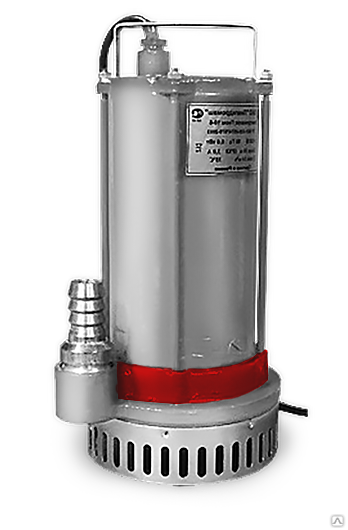

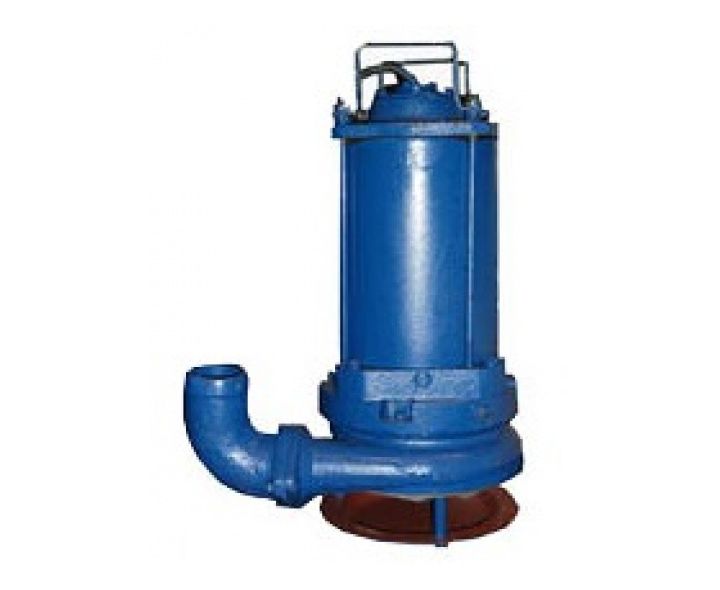

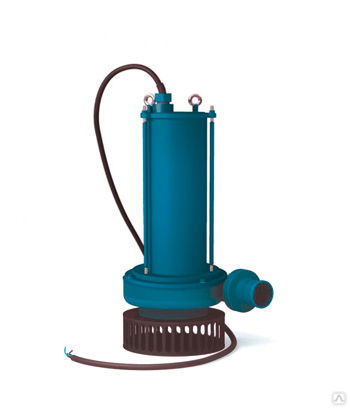

Фекальные насосы ЦМФ

Электронасосы центробежные моноблочные фекальные ЦМФ предназначены для откачивания фекальных жидкостей температурой до 35°C, pH 6-8, плотностью до 1100 кг/м3, содержащих механические примеси (солома, кормовые отходы и т. п.) до 6% по объему, длиной не более 75 мм, толщиной не более 5 мм, плотностью твердых частиц до 2500 кг/м3.

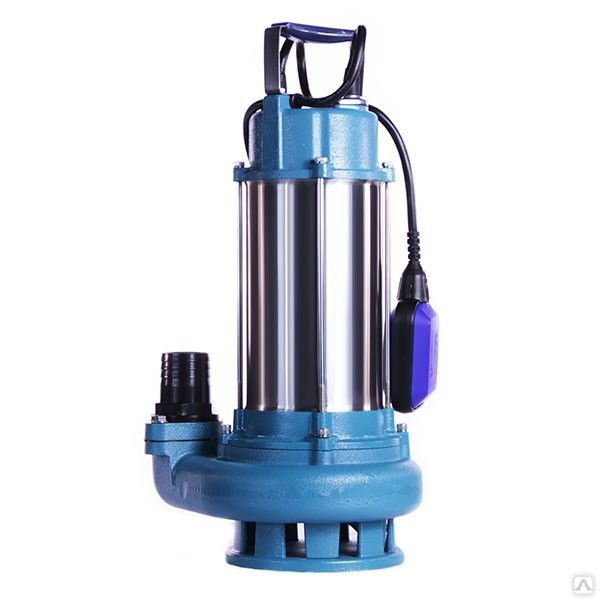

Канализационные насосы ЦМК

Электронасосы центробежные моноблочные канализационные ЦМК предназначены для откачивания бытовых (фекальных) и производственных (сточных) вод температурой до 35°C, pH 6-8, плотностью до 1050 кг/м3, содержащих механические примеси (абразивные частицы) до 1% по объему,размером не более 5 мм, а также отдельные неабразивные механические включения длиной не более 20 мм, толщиной не более 15 мм, плотностью твердых частиц до 2500 кг/м3.

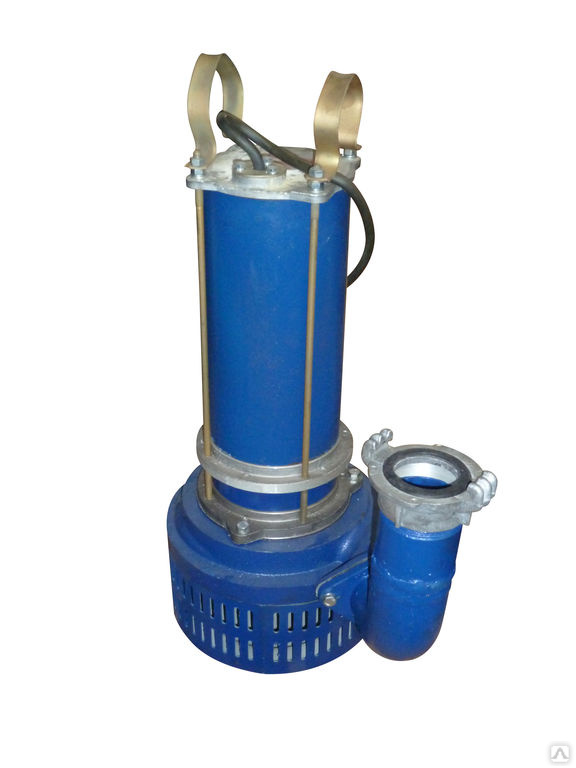

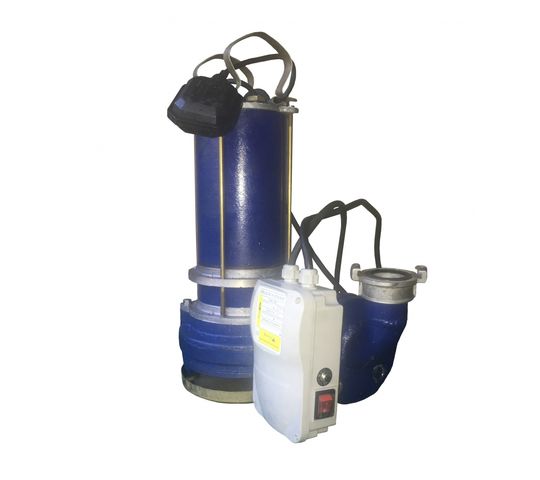

Насос передвижной канализационный НПК предназначен для откачивания бытовых (фекальных) и производственных (сточных) вод в малых системах канализации температурой до 35°C, pH 6-8, плотностью до 1100 кг/м3, содержащих механические примеси (абразивные частицы) до 6% по объему с максимальным размером твердых включений до 5мм, плотностью твердых частиц до 2500 кг/м3.

Технические характеристики

Модель	Подача, м3/ч	Напор, м	Мощность, кВт	Напряжение, В	Масса, кг	Габариты, dxBxH, мм	Патрубок, мм
Напряжение 220 В с режущим механизмом
ЦМФ 10-10тз/реж/попл.	10	10	0,75	220	27	240х290х500	50

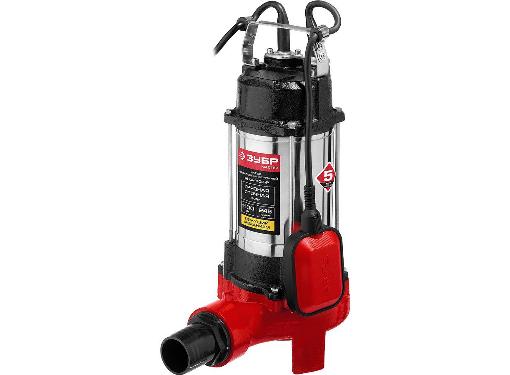

ЦМФ и ЦМК с режущим механизмом. Напряжение 380 В
ЦМФ 16-16 режущий	16	16	2.2	380	35		50
ЦМК 16-27 режущий	16	27	4	380	48	215х385х617	77
ЦМФ 25-12 режущий	25	12	2. 2	380	38	215х318х590	102
ЦМФ 50-10 режущий	50	10	2.8	380	46	215х403х578	102
ЦМФ 65-14 режущий	65	14	5.5	380	106		102
ЦМФ. Напряжение 380 В.
ЦМФ 20-15	20	15	2.8	380	32	215х292х491	50
ЦМФ 50-10	50	10	2. 8	380	98	288х431х665	102
ЦМФ 50-25	50	25	5.5	380	88	258х460х635	102
ЦМФ 100-10	100	10	9.0	380	112	100х100х750	102
ЦМФ 100-20	100	20	11.0	380	104	295х431х725	102
ЦМФ 160-10	160	10	12.0	380	150	490х490х800	100
ЦМФ 200-20	200	20	20	380	200	490х490х1025	100
ЦМФ 300-10	300	10	21	380	200	490х490х1025	100
ЦМК. Напряжение 380 В.
ЦМК 16-27	16	27	3.0	380	47	215х380х560	77
ЦМК 50-10	50	10	3.2	380	45	215х318х558	102
ЦМК 50-40	50	40	11.0	380	104	288х431х725	102
НПК. Напряжение 380 В.
НПК 10-10	10	10	1,1	380	25	215х292х502	51
НПК 20-22	20	22	3. 2	380	32	215х292х491	51
НПК 40-22	40	22	4	380	48	617х385	77

10 CFM Вакуумный насос | Ниже приведены характеристики вакуумного насоса Robinair

15120A

. См. вкладку «Характеристики» для получения информации о напряжении, номинале в микронах, рекомендуемом использовании, размерах и многом другом.

Iso-Valve™ : Изолирует насос от системы всего за четверть оборота
Газовый балласт: Пропускает влажный воздух через насос для смешивания с сухим воздухом, уменьшая образование конденсата
Двигатель для тяжелых условий эксплуатации: Уплотненный подшипник, конструкция с высоким крутящим моментом для легкого запуска и эффективной работы
2-ступенчатая роторно-лопастная конструкция: Мощный и бесшумный режим высокого вакуума для максимального удаления влаги и сокращения времени вакуумирования
Вращающиеся лопатки со смещением: Уникальная конструкция обеспечивает большее сжатие, снижает давление в системе и удаляет больше влаги
Основание из формованного поликарбоната: Снижает вибрацию и обеспечивает баланс во время работы
Угловой клапан для слива масла: более быстрый и полный слив
Верхнее отверстие для заливки масла : Лучший доступ при доливке масла
Литой алюминиевый корпус: Легкий и прочный литой алюминий уменьшает вес и создает прочный и долговечный насос
Качество: Проверено на соответствие стандартам качества, надежности и долговечности Robinair
Впускной экран : Предотвращает попадание посторонних предметов в насосную камеру. Внешний выхлопной фильтр отделяет пары масла от выхлопного потока
Латунные впускные клапаны: Надежные латунные впускные клапаны с фитингами Flare, ACME или обоими типами с привязными крышками
Гарантия «Без проблем»: Эксклюзивная гарантия замены без рецепта. Насосы Robinair можно вернуть дистрибьютору для немедленного обмена. Только США и Канада. В других регионах обратитесь к своему дистрибьютору Robinair
Многоцелевой : Разработан для использования в системах кондиционирования/охлаждения, использующих CFC, HCFC и HFC в сочетании с минеральным маслом, эфирным маслом, алкилбензольным маслом и маслом PAG в качестве смазочных материалов
Не для использования с системами аммиака или бромистого лития
Не для использования с A4L или другими легковоспламеняющимися хладагентами

Сравнение моделей

Технические характеристики
Видео
Документы

Бесплатное смещение воздуха

10 CFM

Factory Micron Rating

15 Microns

9000 2

. Предоставление

. , 3/8″ MFL и 1/2″ MFL

Oil capacity

16.5 oz (488 ml)

Motor size

1/2 hp

Voltage

115V 60 Hz

Approvals

Weight

38 lbs (17.24 kg)

Dimensions

10,75″ В x 5,625″ Ш x 16,5″ Д (273 мм x 143 мм x 419 мм)

Использование

До 70 тонн (246 кВт)

Длина кабеля

3 ‘(1,80 м 2) UPC

637335000810

Гарантия

One Year

Информационный проспект по вакуумным насосам Robinair — модели для США и других стран

Руководство пользователя Вакуумные насосы 15120A -15121A — Многоязычный: английский, французский, немецкий, испанский, № 122939, ред. D

	15120А	15115	15150
Свободное вытеснение воздуха	10 куб. футов в минуту	1,5 куб.фута в минуту	1,5 куб.фута в минуту
Заводской класс микрон	15 мкм	115 мкм	50 мкм
Ступени	2	1	2
Впускной патрубок	1/4” MFL, 3/8” MFL, & 1/2” МФЛ	Раструб 1/4” и Acme 1/2”	1/4” MFL и 3/8” Acme Переходник 3/8” FFL x 1/2” Acme
Емкость для масла	16,5 унций (488 мл)	10 унций. (300 мл)	7,4 унции. (219мл)
Типоразмер двигателя	1/2 л.с.	1/4 л.с.	1/3 л.с.
Напряжение	115 В 60 Гц	110 В 60 Гц	115 В 60 Гц
Сертификаты	UL	CSA	КСА
Использование	До 70 тонн (246 кВт)	Бытовой холодильник до 10 тонн (35 кВт), легковые автомобили	Бытовой холодильник до 10 тонн (35 кВт), легковые автомобили
Длина шнура	6 футов (1,8 м)	6 футов (1,8 м)	6 футов (1,8 м)
	Узнать больше	Узнать больше	Узнать больше

Калькулятор

воздухообменов в час (формула на основе CFM + примеры)

по

ACH или A ir C hanges P er H наш — это показатель, который говорит нам, сколько раз устройство HVAC может заполнить воздухом весь объем помещения. Это особенно полезно при сравнении различных очистителей воздуха или кондиционеров.

Пример: Возьмем очиститель воздуха с воздушным потоком 250 кубических футов в минуту. Мы поместили его в комнату площадью 200 кв. футов со стандартной высотой потолков (8 футов). Сколько воздухообменов в час производит установка?

Расчет: 250 кубических футов в минуту – это 250 кубических футов в минуту. За один час (60 минут) мы получаем 60 * 250 = 15 000 кубических футов в час. Общий объем комнаты составляет 200 кв. футов * 8 футов = 1600 кубических футов. Такой очиститель воздуха способен полностью изменить объем воздуха в помещении 15 000/1 600 = 9,375 раз.

Ответ: ACH = 9,375

Примечание. К этому сообщению одобрены комментарии [comment_no]. Если у вас возникли трудности с расчетом ACH с помощью приведенного ниже калькулятора, мы можем помочь вам в разделе комментариев.

Вот аккуратный калькулятор воздухообмена в час, которым вы можете свободно пользоваться. Просто введите площадь, высоту потолка и CFM рассматриваемого устройства HVAC, и вы сможете рассчитать ACH:

Калькулятор ACH

Формула воздухообмена в час («Как рассчитать воздухообмен в час»)

Формула расчета воздухообмена в час из CFM достаточно проста. Практически каждый может рассчитать его с помощью цифрового калькулятора. Все, что вам нужно знать, это площадь помещения, высота и CFM.

Это формула для ACH (обмен воздуха в час):

ACH = CFM x 60 / (Площадь x Высота)

, где «Площадь» — это площадь помещения, в котором вы планируете разместить устройство HVAC. , а «Высота» — высота потолка.

Формула в основном такова: «сколько кубических футов воздуха может обеспечить каждый час установка HVAC», деленная на объем помещения.

Вот как рассчитать скорость вентиляции помещения

Мы всегда получаем CFM, но это объем воздуха в минуту . Чтобы рассчитать воздухообмен в час , мы должны перевести это в часы. Отсюда умножение на 60 в приведенном выше уравнении.

Объем комнаты рассчитывается как длина*ширина*высота . Умножение длины комнаты на ее ширину даст нам площадь поверхности («Площадь»). Чтобы получить объем, надо площадь умножить на высоту.

По этой теме мы опубликовали содержательную статью о том, как правильно подобрать размер вытяжного вентилятора для ванной комнаты. Этот расчет включает в себя знание размеров ванной комнаты и применение эмпирического правила 8 ACH для ванных комнат. Вы можете проверить эту статью о том, сколько вентиляторов для ванной комнаты CFM вам нужно здесь (с включенным калькулятором и диаграммой, основанной на 8 ACH).

Вы также можете использовать калькулятор ACH для расчета различных типов вентиляторов. Вот несколько примеров:

Лучшие настенные вентиляторы с 8 ACH.
Лучшие высокоскоростные напольные вентиляторы могут использоваться для достижения 16 ACH в плохо вентилируемых помещениях.

Сколько ACH используют очистители воздуха разных марок

Расчет рекомендуемой площади покрытия в спецификации очистителя воздуха основан на рейтинге CADR, максимальном воздушном потоке и ACH. Производители воздухоочистителей знают, как рассчитать кратность воздухообмена.

По сути, для расчета рекомендуемой площади покрытия различные производители воздухоочистителей используют 1-5 воздухообменов в час. Те, которые используют 5 ACH, очень тщательно удаляют загрязнители воздуха для рекомендуемого размера комнаты, используя 2 ACH меньше. 5 ACH рекомендуется людям, склонным к аллергии; мы написали об этом в нашем списке лучших очистителей воздуха от аллергии здесь.

Вот список того, сколько ACH различных марок очистителей воздуха обычно используют для расчета рекомендуемой зоны покрытия:

Очистители воздуха Medify используют 4 ACH. Это очень тщательное соотношение цены и качества; Вы можете ознакомиться с обзорами очистителей воздуха Mediify здесь.
Alen BreatheSmart использует 2 ACH. Пример: Alen BreatheSmart 75i — очиститель воздуха №1 — имеет рекомендуемую площадь покрытия 1300 кв. футов. Его максимальный воздушный поток составляет 350 CFM. При 5 ACH рекомендуемая площадь покрытия составляет 520 кв. футов.
основана на 2 ACH или 5 ACH. Пример: Big Airmega 400 имеет зону покрытия 1560 кв. футов с рейтингом CADR 350 (2 ACH). Высокопроизводительный Coway AP-1512HH имеет площадь покрытия 361 кв. фут с рейтингом CADR 246 (5 ACH).
Molekule имеет рекомендуемую зону покрытия, но не предоставляет данных ACH, CADR или максимального воздушного потока. Molekule Air, например, имеет площадь покрытия 600 квадратных футов, но невозможно определить, сколько воздухообменов он производит в час.
Honeywell использует 5 ACH. Пример: Honeywell HPA300 имеет зону покрытия 465 кв. футов с рейтингом CADR 300 (5 ACH).
Levoit; они используют 3,33 ACH со своей лучшей моделью. Пример: Levoit LV-h235 имеет площадь покрытия 463 кв. фута и рейтинг CADR 360. Воздух меняется каждые 18 минут; таким образом, установка Levoit производит 3,33 воздухообмена в час.
Окайсо использует 3 смены воздуха в час. Пример: их самый популярный очиститель воздуха Okaysou AirMax8L имеет площадь покрытия 500 кв. футов с рейтингом CADR 210 (3 ACH).
Дайсон очень стесняется раскрывать размеры комнаты. Вот почему невозможно рассчитать ACH для любого очистителя воздуха Dyson.

Из всех устройств HVAC очистители воздуха уникальны с точки зрения ACH, поскольку их работа наиболее точно соответствует спецификации ACH. По сути, ACH является вторым определяющим фактором, который указывает, насколько хорошо воздухоочистители очищают воздух.

Важно понимать, что расчет ACH торжественно основан на воздушном потоке . Это не показатель того, насколько хорошо работает система фильтрации очистителя воздуха; он не измеряет эффективность фильтров HEPA, фильтров с активированным углем или даже фильтров генераторов озона. Высокий ACH, например, напрямую не снижает вероятность роста плесени (об этом могут свидетельствовать осмотр и тестирование плесени).

Существует еще одна определяющая спецификация, действующая для очистителей воздуха, которая измеряет эффективность системы фильтрации; Рейтинг CADR. Рейтинг CADR пропорционален как ACH, так и различным фильтрам, которые могут использовать очистители воздуха. По этой причине расчет ACH и последующий расчет CADR наиболее подходят для очистителей воздуха.

Чтобы рассчитать размер помещения на основе воздушного потока (в кубических футах в минуту), вы должны использовать здесь калькулятор кубических футов в минуту. Вы также можете использовать этот метод определения размера решетки возвратного воздуха, основанный на расчете CFM.

В больших помещениях и в помещениях, зараженных плесенью, сложнее, но важно поддерживать более высокий обмен воздуха в час. Вы можете проверить список лучших очистителей воздуха для больших помещений здесь и список лучших очистителей воздуха от плесени здесь. Ключевым моментом здесь является поддержание ACH не менее 2 воздухообменов в час. Как мы уже отмечали в нашей статье о лучших очистителях воздуха для удаления пыли, рекомендуется рассчитывать 5 ACH для тщательного удаления пыли через НЕРА-фильтры h22, h23 или h24.

Для получения дополнительной помощи, если вы ищете единицы SCFM (стандартные кубические футы в минуту), вы можете ознакомиться со статьей SCFM и CFM здесь.

Если у вас есть какие-либо вопросы относительно расчета воздухообмена в час, вы можете задать их нам в комментариях ниже.

CFM: Как измерить кубические футы в минуту и воздушный поток

Когда вы смотрите на промышленные товары, как узнать, сколько кубических футов в минуту нужно переместить? Что такое CFM? Как вы измеряете размер своей комнаты? Надлежащая вентиляция важна в любой среде, но еще важнее в промышленных условиях. Подача нужного количества «свежего воздуха» может быть разницей между здоровой и нездоровой рабочей средой.

Измерить и понять CFM не так сложно, как вы думаете.

ЗНАЕТЕ ЛИ ВЫ:
Высококачественные воздушные фильтры класса MERV-13 и выше помогают фильтровать вредные вирусы, бактерии и аллергены из воздуха, которым вы дышите.

Что такое ОВЛХ?

CFM означает кубических футов в минуту и является наиболее распространенным способом измерения расхода воздуха. Площади измеряются в квадратных единицах (например, в квадратных футах). Объемы (например, комната, наполненная воздухом) измеряются в кубических единицах — CFM определяет, сколько кубических футов можно перемещать или обменивать каждую минуту.

В помещении площадью 1000 футов³ потребуется система производительностью 1000 кубических футов в минуту, чтобы заменять весь воздух каждую минуту.

Как измерить объем комнаты?

Многие комнаты представляют собой простые коробки или прямоугольные призмы . Объем определяется путем умножения длина × ширина × высота . Комната длиной 100 футов, шириной 50 футов и высотой 20 футов равна 100 000 футов³ (100 × 50 × 20 = 100 000).

Некоторые помещения имеют неровные стены, наклонные потолки или другие особенности, затрудняющие их измерение. Не беспокойтесь, сложные формы можно разделить на простые формы, которые нужно измерить, а затем измерения можно снова объединить вместе, чтобы получить общее количество.

В примере, показанном справа, площадь этой комнаты неправильной формы можно измерить, сначала измерив пространство A (50′ × 50′ = 2500 футов²), а затем прибавив его к пространству B (20 ′ × 30′ = 600 футов²). Общая площадь этого номера составляет 3100 м².

Чтобы получить объем любой формы, просто умножьте общую площадь на среднюю высоту (не показано на нашем простом рисунке).

Как часто нужно менять воздух?

Теперь, когда вы знаете объем воздуха в вашем помещении, вам нужно определить, как быстро его нужно заменить. Конкретные требования к воздушному потоку зависят от вашей конкретной установки, но вот несколько общих примеров рекомендуемых обменных курсов:

Машинное отделение, генераторное отделение, котельная – каждые 1-4 минуты

Эти помещения имеют потенциально опасные выхлопные газы, которые необходимо удалить. быстро, поэтому весь воздух должен циркулировать каждые 1-4 минуты. Если у вас есть машинное отделение объемом 2000 кубических футов, вам понадобится система, которая может перемещать 500-2000 кубических футов в минуту.

Кухня, кафетерий, пекарня, бар, лаборатория – каждые 2-5 минут

Лаборатории и помещения для приготовления или подачи пищи обычно требуют умеренной или высокой циркуляции воздуха (примерно каждые 2-5 минут). Для помещения или лаборатории площадью 2000 м³, связанной с пищевыми продуктами, вам нужна система, способная обрабатывать примерно 400–1000 кубических футов в минуту.

Склад, промышленное предприятие, механический цех, фабрика – каждые 3-7 минут

Хотя это и не так интенсивно, как в машинных отделениях или пищевых помещениях, в большинстве промышленных зон по-прежнему требуется постоянный поток воздуха для удаления рабочих паров и поддержания чистоты воздуха. Например, для промышленной зоны площадью 2000 футов³ обычно требуется система, способная выдавать 280–670 кубических футов в минуту.

Класс, Дом, Офис, Магазин, Спортзал, Туалет, Аудитория – Каждые 4-10 минут

Дома и общественные места, такие как конференц-залы, магазины розничной торговли и офисы, немного менее требовательны, чем другие типы помещений, упомянутые выше. Для этих помещений обмен воздуха обычно не так критичен, и для помещения площадью 2000 фут3 потребуется система, способная перемещать 200-500 кубических футов в минуту.

Сколько CFM мне нужно?

После того, как вы определили объем вашего помещения и решили, как быстро вам потребуется воздухообмен в помещении, вы можете рассчитать CFM, необходимый для вашей системы.

Начните с общего объема воздуха (в кубических футах), разделите на обменный курс (как быстро вы хотите заменить воздух), и в результате получите общий объем кубических футов в минуту, необходимый для вашей системы.

Имейте в виду, что во многих случаях (особенно на больших площадях) используется более одного вентилятора/вентилятора. Часто имеет смысл использовать множество более мелких блоков, а не один большой блок для обработки всего CFM.

Подведение итогов

Видите? Измерить кубические футы в минуту не так сложно, как вы думаете: просто измерьте объем комнаты и разделите на то, как быстро вы хотите заменить воздух, и все!

Теперь, когда у вас есть более четкое представление о том, какой CFM вам нужен, вы можете принимать более взвешенные решения при покупке таких предметов, как вентиляторы, испарительные охладители или переносные обогреватели.

Продолжить чтение: Вам также может понравиться наша статья о последнем руководстве по воздушным фильтрам, которые вам когда-либо понадобятся!

Позвоните в ISC Sales сегодня по телефону 877.602.0010 , чтобы получить бесплатное ценовое предложение или узнать о нашей линейке промышленного оборудования. Вы также можете запросить расчет онлайн, ЗДЕСЬ .

Насос для перекачки жидкостей серии VICI M

Насос для перекачки жидкостей Cheminert® серии M представляет собой безшприцевой насос, способный двунаправленный поток на шесть порядков. Серия M представляет собой поршневой насос прямого вытеснения, поэтому он является самовсасывающим и устойчивым к любым газ, который может попасть в трубопроводы для жидкости. Отдельного цикла заполнения нет, а емкость неограниченно.

Предлагаются две основные модели M6 с диапазоном расхода от 5 нл/мин до 5 мл/мин (10 мл/мин прерывистый), и M50 с диапазоном от 1 мкл/мин до 25 мл/мин (35 мл/мин периодически). Стандартное номинальное давление составляет 100 фунтов на квадратный дюйм, но обе модели также доступны в версии для высокого давления. Некоторые конфигурации высокого давления могут выдерживать давление до 1500 фунтов на квадратный дюйм. Звоните, чтобы обсудить вашу заявку.

Все модели предлагаются с усовершенствованным алюминиевым корпусом, который значительно снижает вес корпуса насоса (до 40%) и улучшает отвод тепла.

Протоколы связи USB и RS-422/485 встроены в микропроцессорный контроллер. Входящий в комплект программный пакет управляет расходом, направлением потока и измеряемыми объемами.

Насосы с алюминиевым корпусом		Номер продукта
Модель М6 5 нл — 5 мл/мин І	Насос, шаговый двигатель, и контроллер	КП2А-4841-Ф1
	Насос и шаговый двигатель	КП2А-4841-SF1
	Насос	КП2А-4841-Д
Модель M6HP 5 нл — 5 мл/мин І	Насос, шаговый двигатель, и контроллер	КП2А-4141-Ф1ХП
	Насос и шаговый двигатель	КП2А-4141-SF1HP
	Насос	КП2А-4141-ДХП
Модель М50 1 мкл — 25 мл/мин І	Насос, шаговый двигатель, и контроллер	КП3А-8182-Ф2
	Насос и шаговый двигатель	КП3А-8182-SF2
	Насос	КП3А-8182-Д
Модель M50HP 1 мкл — 25 мл/мин І	Насос, шаговый двигатель, и контроллер	КП3А-8112-Ф2ХП
	Насос и шаговый двигатель	КП3А-8112-SF2HP
	Насос	КП3А-8112-ДХП
Насосы с корпусом из нержавеющей стали		Номер продукта
Модель М6 5 нл — 5 мл/мин І	Насос, шаговый двигатель, и контроллер	КП2-4841-Ф1
	Насос и шаговый двигатель	КП2-4841-SF1
	Насос	КП2-4841-Д
Модель M6HP 5 нл — 5 мл/мин І	Насос, шаговый двигатель, и контроллер	КП2-4141-Ф1ХП
	Насос и шаговый двигатель	КП2-4141-SF1HP
	Насос	КП2-4141-ДХП
Модель М50 1 мкл — 25 мл/мин І	Насос, шаговый двигатель, и контроллер	КП3-8182-Ф2
	Насос и шаговый двигатель	КП3-8182-SF2
	Насос	КП3-8182-Д
Модель M50HP 1 мкл — 25 мл/мин І	Насос, шаговый двигатель, и контроллер	КП3-8112-Ф2ХП
	Насос и шаговый двигатель	КП3-8112-SF2HP
	Насос	КП3-8112-ДХП
Сменные компоненты		Номер продукта
Сменный двигатель насоса	Одноступенчатый (стандартно для M6 и M6HP)	КП-ДСМ
Сменный двигатель насоса	Двухступенчатый (стандартно для M50 и M50HP)	CP-DSM2
Контроллер	М-сила	КП-СМФ

CMF#Нью-Джерси | Europresspack — гидравлика высокого давления

ЦИЛИНДРЫ С ПРУЖИННЫМ ВОЗВРАТОМ С ПОЛЫМ ПОРШНЕМ ДЛЯ БАРЬЕРОВ ТИПА NEW JERSEY
И ОГРАНИЧИТЕЛЯМИ

усилие: 10-20 т
ход: 8-50 мм
максимальное рабочее давление: 700 бар

ВВЕДЕНИЕ И ОБЛАСТИ РАБОТЫ

Модель системы Europress CMF22N8S##NJ используется для проверки и испытания шпилек в ограждениях и ограждениях Нью-Джерси. Барьеры из Нью-Джерси, стальные или бетонные, а также ограждения крепятся к дороге благодаря шпилькам, которые обычно имеют размеры M16, M20 или M24. Как во время установки, так и во время эксплуатации стоек необходимо проверить их с помощью испытаний на растяжение, чтобы доказать их сцепление с бетоном и целостность материала. С этой целью система Europress позволяет проводить простые и эффективные испытания на прочность на растяжение. Система состоит из тензодатчика CMF22N8G, состоящего из полого цилиндра с пружинным возвратом простого действия, с номинальной мощностью не более 212 кН при 700 бар, ходом 8 мм, прочно соединенным с манометром и снабженным быстродействующим муфта с внутренней резьбой в сочетании с насосом, создающим гидравлическое давление. Эта тяговая ячейка представляет собой инструмент для измерения силы, прикладываемой к шпильке во время испытания. Если он откалиброван как измерительный прибор, его также можно использовать для редактирования сертификатов калибровки. В зависимости от различных применений комплект может быть оснащен вспомогательными приспособлениями, которые подходят для затягивания шпилек диаметром M16, M20, M24. Кроме того, его можно использовать в версии с более длинным диаметром M20 для тяги шпилек, закрепленных на стальных барьерах Нью-Джерси. Цилиндр приводится в действие ручным насосом PNP130 (или PN131) и гибким шлангом SN20M с охватываемой муфтой сверху. цилиндр. Полый поршневой цилиндр, благодаря сквозному отверстию, позволяет пропустить стяжку соответствующего размера, чтобы навинтить ее на саму шпильку. Выдвигая поршень цилиндра, на шпильку действует растягивающее усилие, пропорциональное давлению, создаваемому насосом. Датчик позволяет, наконец, проверить и контролировать усилие, действующее на шпильку.

ВЫБОР НАБОРА

Тензодатчик CMF22N8G подходит для всех комплектов и регулируется для подтверждения величины приложенной силы. В набор CMF22N8S1624NJC , имеющийся на нашем складе, входят все необходимые артикулы для составления иллюстрируемых вариантов, в частности:
– 1 шт. Тензодатчик CMF22N8G ;
– 1 шт. База 320220820 ;
– 1 шт. Удлиненная база 320200821 для шлагбаумов типа Нью-Джерси из стали;
– 3 шт. Винты 3001108025 ;
– 1 шт. Ручка 320220700 ;
– 1 шт. Съемник M16 320220716 ;
– 1 шт. Съемник M20 320220720 ;
– 1 шт. Съемник M20 длинный 320220721 для удлиненной базы ;
– 1 шт. Съемник M24 320220724.

ВВЕДЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

Модель системы Europress CMF22N50S##NJ используется для проверки и испытания шпилек в ограждениях и ограждениях Нью-Джерси. Барьеры из Нью-Джерси, стальные или бетонные, а также ограждения крепятся к дороге благодаря шпилькам, которые обычно имеют размеры M16, M20, M24, M27 и M30. Как во время установки, так и во время эксплуатации стоек необходимо проверить их с помощью испытаний на растяжение, чтобы доказать их сцепление с бетоном и целостность материала. С этой целью система Europress позволяет проводить простые и эффективные испытания на прочность на растяжение. Система состоит из тензодатчика CMF22N50, состоящего из полого цилиндра с пружинным возвратом простого действия, с номинальной мощностью не более 230 кН при 700 барах, с ходом 50 мм, прочно соединенным с манометром и снабженным быстродействующим муфта с внутренней резьбой в сочетании с насосом, создающим гидравлическое давление. Эта тяговая ячейка представляет собой инструмент для измерения силы, прикладываемой к шпильке во время испытания. Если он откалиброван как измерительный прибор, его также можно использовать для редактирования сертификатов калибровки. В зависимости от различных применений комплект может быть оснащен вспомогательными приспособлениями, которые подходят для затягивания шпилек диаметром M16, M20, M24, M27 и M30. Кроме того, его можно использовать в версии с более длинным диаметром M20 для тяги шпилек, закрепленных на стальных барьерах Нью-Джерси. Цилиндр приводится в действие ручным насосом PNP130G (или PN131G) и гибким шлангом SN20M с муфтой с наружной резьбой сверху. Насос подключается благодаря охватываемой муфте, закрепленной на одной стороне шланга, который соединяется с охватывающей муфтой, закрепленной на цилиндре. Полый поршневой цилиндр, благодаря сквозному отверстию, позволяет пропустить стяжку соответствующего размера, чтобы навинтить ее на саму шпильку. Выдвигая поршень цилиндра, на шпильку действует растягивающее усилие, пропорциональное давлению, создаваемому насосом. Датчик позволяет, наконец, проверить и контролировать усилие, действующее на шпильку.

КАК ВЫБРАТЬ НАБОР

Цилиндр CMF20N50 подходит для любого набора. Все наборы могут поставляться в виде отдельных наборов или также доступен набор, включающий их все, это CMF20N50S1630NJC, а именно:

– 1 шт. Цилиндр CMF20N50;
– 1 шт. 320200820 полая прокладка для открытых шлагбаумов M16 ed M20 New Jersey *;
– 1 шт. 320200821 удлиненная прокладка для закрытых шлагбаумов M20 New Jersey**;
– 1 шт. 320200824 удлиненная прокладка для ограждения M20**, M24, M27 или M30***;
– 2 шт. Винт 3001108025;
– 1 шт. Винт 3001108180;
– 1 шт. Стержень М16 320200716*;
– 1 шт. Стержень М20 320200720*;
– 1 шт. M20 320200721 удлинитель для выдвижной базы**;
– 1 шт. Адаптер M20 320200720E**;
– 1 шт. Адаптер M24 320200724***;
– 1 шт. Адаптер M27 320200727***;
– 1 шт. Адаптер M30 3202007230***;

Компоненты набора показаны на рисунке внизу.

^{* Позволяет полное извлечение M16 с гайкой, тесты с M20 на 10 мм с гайкой или полное извлечение без гайки. Максимальное прилагаемое усилие 110 кН.} ^{**Максимальное прилагаемое усилие со штоком M20 110 кН *** Максимальное прилагаемое усилие со штоком M24, M27 и M30 80 кН}

Вакуумный насос CFM, имеет ли значение?

Форум
Дискуссионные форумы зоны ARPA/открытого членства
Инструменты и испытательное оборудование
Вакуумный насос CFM, имеет значение?

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно, когда вы регистр ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

28 мая 2014 г., 10:58 #1
Я разговаривал с кем-то, что CFM действительно имеет отношение к тому, как быстро он прокачивает систему. Большинство техников выбирают насосы с более высоким CFM, чтобы сократить время, которое они проводят с каждым клиентом. Я рассматриваю насосы 3CFM, 6CFM и даже 10CFM! Мы говорим, может быть, не более 4 тонн жилого кондиционера…..
Ответить с цитатой
28 мая 2014 г., 18:36 #2
Я купил 6cfm, когда осмотрелся. 10 было бы лучше для коммерческих работ. Большие насосы заморозят часть влаги в системе. надеюсь, это поможет
Ответить с цитатой
28.05.2014, 18:38 #3
Первоначально Послано bluescrew08
Я купил 6cfm, когда я осмотрелся. 10 было бы лучше для коммерческих работ. Большие насосы заморозят часть влаги в системе. Надеюсь, это поможет

Маловероятно… Вы используете коллектор хладагента для откачки?
Для работы нужен правильный инструмент!
Где все это СДЕЛАНО В США?
«Вот что мы делаем, Троя. Невероятные, Невидимые, Невероятные вещи. Мы — Невидимое, Неизвестное, Непобедимое братство мастеров…»
Ответить с цитатой
28 мая 2014 г., 18:42 #4
Эмпирическое правило заключается в том, что квадрат кубических футов в минуту показывает, сколько тонн охлаждения он может произвести. Итак, жилые 3 кубических фута в минуту в порядке …
6 кубических футов в минуту хорошо для 36 тонн.
Что еще более важно, так это размер вашего шланга и то, проходите ли вы через клапан Шредера. Шланг 1/4 даст около 0,8 CFM. Правильно, 8 ДЕСЯТЫХ CFM! Сделайте пару поисков здесь по правильным методам вакуумирования и микрометрам.
Я использую JB Platinum 7cfm. Я настоятельно рекомендую вакуумные насосы JB. Ты получаешь то, за что платишь.
Для работы нужен правильный инструмент!
Где все это СДЕЛАНО В США?
«Вот что мы делаем, Трой. Невероятные, Невидимые, Невероятные вещи. Мы — Невидимое, Неизвестное, Непобедимое братство мастеров…»
Ответить с цитатой
Опубликовать лайки — 4 лайка, 0 дизлайка
28 мая 2014 г. , 18:46 #5
Я обнаружил, что чем меньше мощность вакуумного насоса CFM, тем меньше он весит и тем меньше места занимает в грузовике. На данный момент самый маленький, который я нашел, составляет 1,5 CFM. Если между ним и моими 6 насосами CFM есть какая-то разница во времени спуска, она должна быть слишком маленькой, чтобы привлечь мое внимание.
У меня есть ощущение, что рейтинг CFM измеряется насосом, нагнетающим воздух. Это не то, что когда-либо требовала эта индустрия. Что нам действительно нужно знать, так это рейтинг эффективности откачки «ниже 3000 микрон». <ж>
PHM
——
Первоначально написал steppinthrax
Я говорил с кем-то, что CFM действительно относится к тому, как быстро он прокачивает систему. Большинство техников выбирают насосы с более высоким CFM, чтобы сократить время, которое они проводят с каждым клиентом. Я рассматриваю насосы 3CFM, 6CFM и даже 10CFM! Речь может идти не более 4 тонн жилого кондиционера…..
ПХМ
———
Традиционный взгляд защищает нас от болезненной работы мышления 9.0003
Ответить с цитатой
Опубликовать лайки — 6 лайков, 1 дизлайк
28 мая 2014 г., 18:46 #6
Я использую 4 кубических фута в минуту и делаю только 4 тонны и меньше. Работает хорошо для меня, к тому времени, когда я закончу установку изоляции линии, сенсорной лампы и дренажа, а также проводки, я наберу около 350 микрон.
Ответить с цитатой
28 мая 2014 г., 19:17 #7
У меня в магазине есть древний чугунный насос с ременным приводом на 1,5 кубических фута в минуту, который я использую для всевозможных вещей. Он никогда не был медленнее, чем мои другие насосы. Он весит 56 фунтов без тележки, на которой я его ношу, поэтому он не требует много полевых работ.
Единственным истинным знанием является стремление к знанию
Ответить с цитатой
Опубликовать лайки — 2 лайка, 0 дизлайка
28 мая 2014 г., 19:26 #8
Первоначально Послано Голова Пуделя Майки
IСамый маленький из тех, что я нашел, составляет 1,5 CFM.
У Refco есть восьмифунтовая пушка на 1,35 кубических фута в минуту, они говорят, что она будет тянуть до 15 микрон. Я присматривался к ней
Без сливной пробки
Вы опрокидываете его, чтобы слить воду
У меня уже есть практика, лол
Желтая куртка все еще делает 1,5?
Ответить с цитатой
Опубликовать лайки — 2 лайка, 0 дизлайка
28 мая 2014 г., 19:55 #9
Если вы тянете через свой коллектор, самый маленький насос, который вы можете найти, будет работать очень хорошо. Если протягивать через 1/2-дюймовые шланги со снятыми шредерами и работать с коммерческими устройствами, то 7 кубических футов в минуту будет неплохо. Это то, что я использую, и он всасывает так быстро, что я слышу, как воздух проходит через линию, когда он переключается. как если бы я герметизировал его азотом
Ответить с цитатой
29.05.2014, 20:42 #10
Я использую свой Vacmaster 3 cfm. У меня также есть JB Platinum 5 cfm, но я думаю, что Vacmaster лучше. Хотя оба работают отлично. Я никогда не спешу, когда тяну пылесос. Сначала я постараюсь устранить утечку или снова пропотеть линию и запустить насос, пока я закончу то, что осталось.
При новых установках, если это возможно, я обнаружил, что оставление системы на азоте на ночь значительно ускоряет процесс. Новое чистое масло тоже очень помогает.
С моим JB мне, похоже, чаще приходится ломаться с азотом, чем с Vacmaster.
Ответить с цитатой
Опубликовать лайки — 1 лайк, 0 дизлайк
01.06.2014, 20:51 #11
У меня есть маленькая дешевая роторно-лопастная 2-я ступень на 3 куб. фута в минуту с ebay, которая работает так же хорошо, как и моя желтая пуля 6 кубических футов в минуту. Я использую шланги 1/2 и выпускной коллектор желтой рубашки с микронным манометром vg64. Я эвакуировал 5-тонные устройства с длинными комплектами лески, с маленькими все в порядке. Он тянет низкие микроны, пока масло чистое.
Ответить с цитатой
Опубликовать лайки — 1 лайк, 0 дизлайк
01.06.2014, 22:41 #12
Мне действительно нравится эта статья.
9. Если я буду использовать насос CFM большего размера, смогу ли я создать вакуум в системе быстрее?
В большинстве случаев НЕТ. Используя вакуумный насос в системах кондиционирования воздуха от 1 до 10 тонн, вы не увидите разницы между насосом на 3 CFM и насосом на 10 CFM. Например, если вы подключите насос к системе и заметите, что в течение 2 минут насос успокаивается, и вы не чувствуете воздуха, выходящего из выхлопной трубы. Это означает, что в системе больше не осталось CFM, и теперь вы работаете с молекулами. Таким образом, в этот момент, если вы заменили насос на 3 кубических фута в минуту насосом на 10 кубических футов в минуту, ни вакуум, ни время не изменились.
http://www.jbind.com/technical/faq-pumps.aspx
1. Мой вакуумный насос работает, но я не могу создать вакуум.
Муфта между валом насоса и валом двигателя либо сломана, либо проскальзывает. Убедитесь, что установочные винты затянуты на плоскостях двух валов.
Вернуться к началу
2. Почему так важно часто менять масло в вакуумном насосе?
Подходящее масло в вакуумном насосе действует как промокашка и поглощает всю влагу и неконденсирующиеся примеси. Когда масло насыщается этими загрязняющими веществами, эффективность насоса резко снижается. Поддержание чистоты масла в насосе гарантирует, что насос будет работать с максимальной эффективностью и продлит срок его службы.
Вернуться к началу
3. Могу ли я использовать любое масло в своем вакуумном насосе? Масло №
JB Black Gold очень чистое и не обладает моющими свойствами. Черное золото подвергается гидрообработке, что означает, что оно проходит ряд каталитических стадий, делающих масло чрезвычайно очищенным, более вязким и более стабильным. В результате получается прозрачное минеральное масло, которое предупредит вас о загрязнении раньше, чем станет мутным или молочным.
Вернуться к началу
4. Почему важно менять масло, когда насос горячий?
По мере остывания насоса влага и загрязнения начинают отделяться в насосе, а при сливе загрязнения прилипают к стенкам насоса. Когда вы заливаете в насос новое масло, эти загрязняющие вещества будут смешиваться с новым маслом по мере прогрева насоса, в результате чего новое масло быстро загрязняется.
Вернуться к началу
5. Если я всегда использую вакуум в чистых, сухих системах, есть ли способ проверить мое масло в насосе, чтобы увидеть, не загрязнено ли оно, и не менять ли его так часто?
Рекомендуется, чтобы микронный датчик был присоединен непосредственно к насосу и должен измерять до 50 микрон или меньше, если масло чистое. Если микрометр не тянет до 50 микрон, это указывает на то, что масло загрязняется и его следует заменить.
Вернуться к началу
6. Помимо удаления воздуха из системы, каким образом мой вакуумный насос удаляет влагу из системы?
Большинство двухступенчатых вакуумных насосов работают достаточно низко в вакууме и снижают атмосферное давление в системе, позволяя, таким образом, кипению влаги при более низкой температуре. Как только влага находится в форме пара, она легко удаляется насосом.
Вернуться к началу
7. Что такое газовый балласт и как им пользоваться?
При начальном создании вакуума в системе газовый балласт открыт, позволяя начальному объему воздуха в системе обходить масло, чтобы не загрязнять масло немедленно. Когда насос начнет успокаиваться, закройте газовый балласт, и насос начнет снижать атмосферное давление в системе для выкипания влаги и неконденсирующихся примесей.
Вернуться к началу
8. Что такое запорный клапан?
Запорный клапан действует так же, как водяной клапан. Откройте его, и при работающем насосе вы получите желаемый вакуум. Закройте его, а при работающем насосе вакуума нет.
Вернуться к началу
9. Если я буду использовать насос CFM большего размера, смогу ли я создать вакуум в системе быстрее?
В большинстве случаев НЕТ. Используя вакуумный насос в системах кондиционирования воздуха от 1 до 10 тонн, вы не увидите разницы между насосом на 3 CFM и насосом на 10 CFM. Например, если вы подключите насос к системе и заметите, что в течение 2 минут насос успокаивается, и вы не чувствуете воздуха, выходящего из выхлопной трубы. Это означает, что в системе больше не осталось CFM, и теперь вы работаете с молекулами. Таким образом, в этот момент, если вы заменили насос на 3 кубических фута в минуту насосом на 10 кубических футов в минуту, ни вакуум, ни время не изменились.
Вернуться к началу
10. Что такое микрон?
В одном дюйме 25 400 микрон. Следовательно, при показаниях составного манометра от 0 до 30 дюймов получается 762 000 микрон.
Вернуться к началу
11. Я использую нижний манометр для создания вакуума, это неправильно?
ДА. Нижний манометр знает только атмосферное давление и не может определять влажность или неконденсирующиеся примеси. Микронный манометр — это датчик температуры, который не только измеряет атмосферное давление, но и измеряет газы, создаваемые вакуумным насосом при кипении влаги. Например, если вы вакуумируете закрытую бутылку с водой, нижний манометр при вакуумировании покажет идеальный вакуум. Используя микронный датчик, он немедленно сообщит вам с высоким значением, что у вас есть проблема в вашей системе.
Вернуться к началу
12. Я проверял уровень вакуума в своей системе с помощью микрометра и не могу добиться минимального значения.
См. FAQ №1. Другая возможность заключается в том, что некоторое количество масла могло попасть в микрометр и дает ложные показания. Средство состоит в том, чтобы налить обычный медицинский спирт в разъем микронометра, встряхнуть и вылить (не используйте ватную палочку, тряпку или любой другой материал — используйте только жидкий спирт). Сделайте это примерно три раза, затем попытайтесь создать вакуум с помощью манометра.
Вернуться к началу
13. Я могу создать вакуум в своей системе, но когда я отключаюсь, микрометр быстро растет.
Если вы не используете JB DV-29, медные трубки или гибкие металлические шланги, не рекомендуется использовать существующий коллектор и шланги для перекрытия системы для проверки на наличие утечек. Шланги очень хорошо работают под высоким давлением. Вакуум очень важен при утечках, даже больше, чем давление. Все заправочные шланги, включая черные шланги 1/4″ или 3/8″, пропитаны. Там, где обжим на латуни к шлангу, также могут возникнуть проблемы с утечкой, а прокладка на муфте является основным источником утечки. В вакуумной промышленности уплотнительные кольца используются на большинстве соединителей. Когда вы завинчиваете прокладку, она сильно деформируется и не герметизируется. При использовании уплотнительного кольца вы завинчиваете его, чтобы получить металлическое седло, и уплотнительное кольцо лежит вокруг края раструба, обеспечивая надежное уплотнение.
Вернуться к началу
14. Можно ли установить микрометр на вакуумный насос?
Не рекомендуется этого делать, так как вы читаете то, что делает помпа, а не то, что помпа делает с системой (см. DV-29). Рекомендуется отводить тройник на стороне всасывания системы и устанавливать там манометр.
Вернуться к началу
15. Насколько низко должен быть вакуум в системе?
JB рекомендует натягивать систему как минимум на 250 микрон и выдерживать не менее пяти минут. Для любых полиэфирных масел в системе рекомендуется использовать гораздо более низкий вакуум, так как влагу очень трудно удалить даже при нагревании и вакууме.
Вернуться к началу
16. Почему микрометр медленно опускается, а затем начинает держаться после снятия вакуума и гашения?
Причина этого в том, что в системе есть выравнивание. Если вы потянете вакуум ниже, он упадет на более короткое расстояние и удержится.
Вернуться к началу
17. Зачем нужно проверять уровень масла при работающем насосе?
Причина этого в том, что если вакуум не будет нарушен до отключения насосов, масло в крышке будет искать вакуум в картридже и впускной камере. Затем уровень масла упадет в смотровом стекле и создаст видимость низкого уровня масла. Затем, если насос заправить до линии уровня масла и запустить насос, масло, засосанное обратно в картридж и впускную камеру, будет отброшено обратно в крышку, и теперь вы будете переполнены, и масло вылетит из ручки ( выхлопное отверстие).
Ответить с цитатой
Опубликовать лайки — 4 лайка, 0 дизлайка
31 января 2017 г., 21:20 №13
Первоначально Послано Poodle Head Mikey
Я обнаружил, что чем меньше мощность вакуумного насоса CFM, тем меньше он весит для перевозки и тем меньше места он занимает в грузовике. На данный момент самый маленький, который я нашел, составляет 1,5 CFM. Если между ним и моими 6 насосами CFM есть какая-то разница во времени спуска, она должна быть слишком маленькой, чтобы привлечь мое внимание.
У меня такое ощущение, что рейтинг CFM измеряется насосом, перекачивающим воздух. Это не то, что когда-либо требовала эта индустрия. Что нам действительно нужно знать, так это рейтинг эффективности откачки «ниже 3000 микрон». <ж>
ПХМ
——
Извините, что наткнулся на старый. Я не мог найти последний пост о маленьком насосе, но видел это на днях.
Маленькие, которые я видел, были только одноступенчатыми. На этом написано 8,5 фунтов двухступенчатый 15 микрон
http://coolstore.pl/product-eng-2440…S-M.html#close
Ответить с цитатой
Опубликовать лайки — 1 лайк, 0 дизлайк
31 января 2017 г. , 22:46 №14
Первоначально Послано 5thRoot
У меня есть старый чугунный насос с ременным приводом на 1,5 кубических футов в минуту в магазине, который я использую для всех видов вещей. Он никогда не был медленнее, чем мои другие насосы. Он весит 56 фунтов без тележки, на которой я его ношу, поэтому он не требует много полевых работ.
Похоже на того монстра, которого я выбросил в прошлом году. Нужно быть мужчиной, чтобы таскать эту штуку, я какое-то время использовал свой для всего, пока не смог найти средства на покупку настоящего (читай, легкого) насоса. Я установил на свой колеса, так что самой большой проблемой была погрузка и разгрузка. Конечно, рад, что эта вещь ушла.
Ответить с цитатой
01.02.2017, 07:02 №15
Первоначально Послано itsiceman
Извините, что поднял старый. Я не мог найти последний пост о маленьком насосе, но видел это на днях.
Маленькие, которые я видел, были только одноступенчатыми. На этом написано 8,5 фунтов двухступенчатый 15 микрон
http://coolstore.pl/product-eng-2440…S-M.html#close
Спасибо за внимание itsiceman
Я спросил о доставке в Австралию
Ответить с цитатой
01.02.2017, 11:53 №16
Первоначально Послано steppinthrax
Я разговаривал с кем-то, что CFM действительно относится к тому, как быстро он прокачивает систему. Большинство техников выбирают насосы с более высоким CFM, чтобы сократить время, которое они проводят с каждым клиентом. Я рассматриваю насосы 3CFM, 6CFM и даже 10CFM! Мы говорим, может быть, не более 4 тонн жилого кондиционера…..
моя жена говорит мне, что размер имеет значение… хотя я понятия не имею, откуда она может знать что-либо о вакуумных насосах.
«Правильно» — это не то же самое, что «Мудро».
Не наступайте на мою любимую часть Конституции только для того, чтобы указать на вашу любимую часть.
Ответить с цитатой
Поставить лайк — 3 лайка, 0 дизлайка
01.02.2017, 17:07 # 17
хммм. . . . может быть, вам стоит поискать новые способы максимизировать ее полезность?
PHM
——
Первоначально Послано jayguy
моя жена говорит мне, что размер имеет значение… я понятия не имею, почему она может знать что-нибудь о вакуумных насосах.
ПХМ
———
Традиционный взгляд защищает нас от мучительной работы Мышления
Ответить с цитатой
Опубликовать лайки — 2 лайка, 0 дизлайка
01.02.2017, 18:36 # 18
Первоначально написал Bels
Спасибо за внимание itsiceman
Я спросил о доставке в Австралию
Дайте нам знать, если получится.
Был этот, который мог быть более старой версией, насколько я знаю. Выглядит похоже, но максимальный вакуум не так хорош и немного тяжелее.
http://uniweld.com/en/productlisting…um-pump-detail
Ответить с цитатой
Опубликовать лайки — 1 лайк, 0 дизлайк
04.02.2017, 01:02 # 19
У меня есть 3 разных вакуумных насоса: JB 3 куб. фута в минуту, JB Platinum 7 кубических футов в минуту, apion TEZ 8 кубических футов в минуту. Я провел несколько испытаний по созданию вакуума на 50-фунтовом резервуаре для регенерации, и мои результаты заставили меня немного переосмыслить свои покупки вакуумных насосов. Я вытащил со всеми тремя вакуумными насосами шланг 1/4 и шланг 3/8, подсоединенные непосредственно от вакуумного насоса к баку, показания вакуумметра были с другой стороны бака. Мой насос на 3 кубических фута в минуту создавал вакуум на 500 микрон быстрее, чем мой 8 кубических футов в минуту со шлангом 1/4. Мораль этой истории заключается в том, что неважно, насколько велик вакуумный насос, не имеет значения, используете ли вы шланги меньше 3/8. Моя текущая установка представляет собой манометры с 4 отверстиями в желтой оболочке, я снял фитинги с высоким и низким манометром и установил фитинги 3/8. Я заменил вакуумный фитинг 3/8 на фитинг 1/2 и использую шланг 1/2 от своего вакуума и шланги 3/8 везде. Это, вероятно, не нужно для чего-либо жилого, поскольку я работаю с системами, которые содержат от 25 до 100 фунтов хладагента. Для жилого парня самая большая покупка, которую вы можете сделать, — это хорошие манометры с 4 портами и шлангами 3/8, чтобы у вас был вакуумный порт для изоляции. И не забудьте о сверхмощных заправочных шлангах и инструментах для удаления сердцевины. Это и вакуумный манометр хорошего качества будут лучшим вложением, чем вакуумные насосы с высокой производительностью.
На самом деле я несколько сожалею о потраченных деньгах на дорогое устройство на 8 кубических футов в минуту, потому что мои 7 кубических футов в минуту так же быстро тянут пылесос на системах, вмещающих 100 фунтов. С моим appion мне приходится менять масло 3-4 раза во время вакуума, а на JB я меняю 1 раз до или после. Это позволяет мне оставить его в покое и брать более длительные обеды 🙂
Ответить с цитатой
Опубликовать лайки — 1 лайк, 0 дизлайк
04.02.2017, 05:50 #20
Похоже, у вас есть хорошие вещи.
