Насос цнс 105 98 – 105-98

ЦНС 105-98



Насос ЦНС 105-98 многоступенчатый центробежный

Материалы насоса ЦНС 105-98: вал — сталь 45-3ГП, проточная часть — чугун СЧ2, защитная втулка — сталь 20.

Уплотнения вала насоса: сальниковое одинарное.



                                                              ЦНСГ 105-98  — 3В225М2  55 кВт на 2950 об/мин.

Возможна комплектация с насом ЦНСМ 105-98





Условное обозначение насоса  ЦНС(Г,М )105-98—УХЛ4

Ц — Центробежный

Н -Насос

С -Секционный

Г -Для горячей воды

М

— Для масла

105 — Подача, м3/час

98 — Напор, м

УХЛ -Климатическое исполнение (районы с умеренным и холодным климатом)

4— Категория размещения при эксплуатации



Габаритные размеры насоса ЦНС 105-98



Типоразмер насоса	L(а)	L(б)	L1	L2	L3
ЦНС (Г) 105-98	1270	620	510	647	397









Габаритные размеры агрегата ЦНС 105-98



Типоразмер агрегата	Типоразмер электродвигателя	Мощность эл.двиг., кВт	Напряжение, В	L2, мм	L3, мм	L4, мм	h2, мм	Н2, мм	L(c), мм	L(т), мм	B, мм	H, мм	Масса агрегата, кг
ЦНС 105-98	5А225М2	55	220/380	1400	880	180	875	535	1920	1985	640	875	960
ЦНСГ 105-98	3В225М2	55	380/660						2000	2065	640	960	1080















Характеристики насоса ЦНС 105-98

Типоразмер насоса	Число ступеней насоса	Подача номинальная м3/час	Напор, м	Допускаемый кавитац. запас, м	КПД, %	Частота вращения эл.двиг. (об/мин)	Потребляемая мощность насоса, кВт	Средняя наработка на отказ, ч	Средний ресурс, ч	Средний срок службы, лет	Масса насоса, кг
ЦНС(Г) 105-98	2	105	98	5,5	65	2950	43,1	3000	4500	5	480

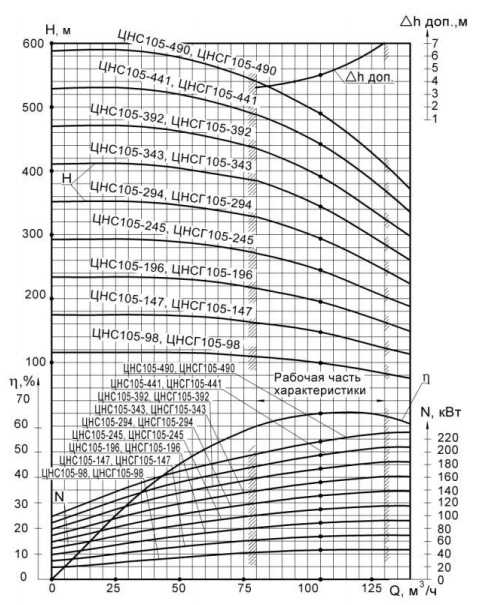

Графические характеристики насосов



Полный каталог насосов ЦСМ со всеми техническими характеристиками и условиями эксплутации

Цена указана в грн.с НДС и учётом доставки по Украине до склада грузопревозочной службы: САТ,ДЕЛИВЕРИ,ИН-ТАЙМ,Ночной Экспресс.

fairway.com.ua

Насос ЦНС 105-98 секционный. Характеристики и цена. Чертежи и габариты из паспорта

Технические характеристики

Насосы ЦНС 105-98 и ЦНСг 105-98 имеют высокую производительность – 105 м³/ч и средний напор – 98 м. Комплектуется электромотором 55 кВт. Насос ЦНС105-89 имеет довольно большую массу в агрегате – 960 кг. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 105 (5МС-10) и ЦНСг необходимые при подборе.

Насос	Примеси по массе, %	Размер частиц, мм	рН	t max, ⁰С	Микротвердость, ГПа	Плотность, кг/м 3	Вязкость, сСт
ЦНС 105-98	0.2	0.2	7-8,5	до 45	<1,47	1000	<36
ЦНСг 105-98				до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.

L с сальниковым уплотнением	L с торцевым уплотнением	L1	L2	L3	m насоса, кг
1075	1140	245	165	305	480

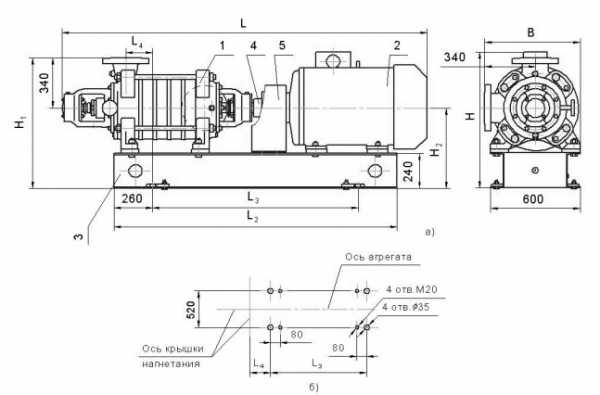

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 105-98 в агрегате с двигателем.

Уплотнение насоса ЦНС 105-98	LxBxH, мм	L2	L3	L4	Н1	Н2	m агрегата, кг
Сальниковое	1920(2000)х640х875(960)	1400	880	180	875	535	960
Торцевое	1985(2065)х640х875(960)						1080

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-98

Всасывающий и напорный патрубки ЦНС(г) 105-98
D1	D2	D3	D4	D5	h	d
125	154	176	250	310	42	34

Рабочая точка и рабочий интервал

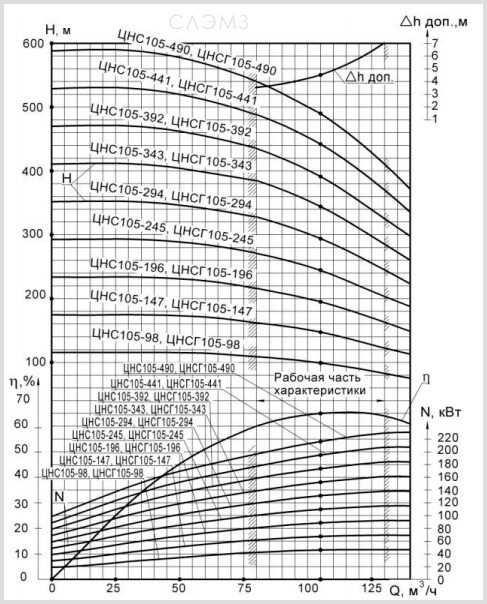

График из паспорта насоса ЦНС105-98. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.

Подбор по цене и надежности

Преимущества покупки у «Слобожанского завода»: мы даем цену насоса ЦНС105-98 дилерскую, без наценок; никогда не ставим на насос дешевый китайский мотор; подготовленный ЦНС105-98 из нашего запаса –  надежный насос, доведенный до первоначальных характеристик, заложенных заводом-производителем; мощная инфраструктура складов, цехов существенно сокращает время и деньги на дорогу. Без проблем ремонтируем ЦНС(г) 105-98 изготавливаем запчасти по стандартным и индивидуальным чертежам.

Аргументы в пользу покупки насоса ЦНС 105-98 у «СЛЭМЗ»:

• 3 цены на выбор
• заводская надежность насосов и запчастей, гаратния
• сервисные центры по всей Украине, быстрая доставка

konsolnik.com.ua

Насос ЦНС 105-98 | aliphant-group.com.ua



Насос ЦНС 105-98 – многоступенчатый центробежный секционный насос для подачи горячей или холодной воды от 1° до 45°С с минимальным содержанием абразивных примесей (не более 0,21% по массе и размером твердых частиц не более 0,22 мм), при этом подвод воды к насосу должен быть с напором более 10 м.в.ст. Горизонтальное исполнение насоса ЦНС 105-98 гарантирует высокую продуктивность работы.


Корпус секционного насоса ЦНС(г) состоит из отдельных секций, количество которых меньше числа рабочих колес на единицу, поскольку первое колесо располагается в передней крышке насоса и является стандартным заводским комплектующим насоса ЦНС (ЦНС(г)). Напор насоса будет равняться сумме напоров, создаваемых рабочими колесами. При этом отдельное рабочее колесо серии ЦНС105 и ЦНСг105 дает напор 49 м.вод.ст. Рабочие колеса размещены в одном корпусе и смонтированы на одном валу с подшипниками. Конструкция насоса ЦНС дает возможность уменьшать или увеличивать напор, сохраняя при этом номинальную подачу агрегата.



Секционные насосы ЦНС широко применяются для откачивания воды в шахтах, непосредственно в системах водоснабжения, а также в гидросистемах для создания и поддержания давления.


Маркировка насоса ЦНС 105-98/ЦНСг 105-98 (условные обозначения):

•        ЦНС — центрабежный насос секционный:
•        подача — 105 м³/ч;
•        напор — 98 м.


Насосы многоступентчатые ЦНС могут агрегатироваться электродвигателем взрывозащищенного исполнения. Стандартная комплектации насоса – общепромышленный электродвигатель.


Основным производителем секционных насосов ЦНС 105-98 является Россия. Производитель насосных агрегатов ЦНС гарантирует работоспособность собственной продукции на протяжении 18 месяцев. Наша компания обеспечивает поставку запасных частей, комплектов ЗИП, ремонт насосов ЦНС собственного производства на базе завода.


Наше предприятие имеет опыт разработки систем водоснабжения, систем отвода воды с шахт, систем водоканалов посредством использования насосов ЦНС и ЦНСг. В основном серия центробежных насосов ЦНС 105-98 и ЦНСг 105-98 используется на каменных и угольных шахтах. Угледобывающие предприятия Украины и СНГ активно используют насосы ЦНС отечественного производства на замену иностранным насосным агрегатам. Насосы ЦНС – незаменимый аналог насосных агрегатов для решения задач перекачивания воды и схожих с ней рабочих жидкостей.

Цену на насос, насосный агрегат, раму на насос, корпус насоса (улитку насоса), рабочие колеса насоса (крыльчатку), ротор в сборе насоса ЦНС и прочие запчасти уточняйте у менеджера отдела продаж нашей компании.





aliphant-group.com.ua

Насосы ЦНС: технические характеристики, принцип работы

На чтение 8 мин.

При перекачивании большого количества жидкости под большим давлением потребуются специальные насосы, способные без труда справиться с такой задачей. Для таких операций подойдет водяной центробежный насос ступенчатого типа (ЦНС). Насосы ЦНС — горизонтальная конструкция, которая предназначена для перекачивания нейтральной воды, у которой температура от 1ºС до 45ºС, и химических веществ. Наличие большого модельного ряда позволяет существенно расширить сферу применения насосов данного класса.

Описание насоса ЦНС

Основной функцией ступенчатых центробежных водяных насосов является перекачивание химически неактивной жидкости с температурой от 1ºС до 45ºС. При этом содержание механических примесей не должно превышать 0,2 %, а твердые частицы должны быть не более, чем 0,2 мм.

Основное свое применение они нашли в повышении давления в системах водоснабжения холодной воды. Так же часто используются в строительстве, в промышленности, для откачивания каменноугольных шахт и т.д. Такой секционный насос могут быть по строению от 2 до 10 секций, диапазон подач изготовитель закладывает от 13 до 850 м³/час., напор может достигать 1300 мм.вод.ст.

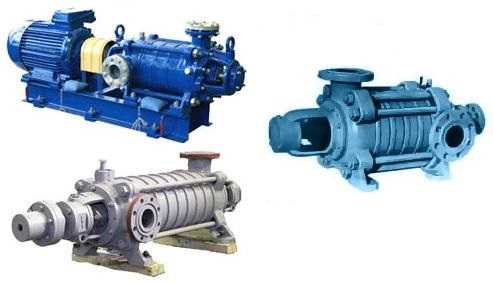

Центробежные секционные насосы – ЦНС

Насосы типа ЦНС можно разделить по области применения и особенностям конструкции на следующие группы:

1. Насосы ЦНСг — насос, который предназначен для перекачивания горячей воды нейтральной среды с температурой от 45ºС до 105ºС. Доля механических примесей не должна превышать 0,1 %, а твердых тел 0,1 мм. Воду, которая поступает в насос, необходимо обеспечить подпором воды, так чтобы было не менее 10 м.в.ст.
2. Насосы ЦНСк — насос данного типа пригодится в тех ситуациях, когда требуется выкачать кислотные воды ( рН до 6.5), с температурой до 40ºС, содержание механических примесей в такой жидкости не должна превышать 0,2 % от массы, размер твердых элементов не должен превышать 0,2 мм.
3. Насосы ЦНСм — этот тип насоса применяется в местах, где есть масляная система, а в частности в парогенераторах. ЦНСм устанавливаются для смазки уплотняющих подшипников для безотказной работы во время пуска и на время остановки. В зависимости от модели перекачивающего насоса, температура масла может достигать до +50ºС и до +60ºС.

Устройство насосов ЦНС

Строение многоступенчатого насоса ЦНС устроено так, что его корпус имеет отдельные секции, число которых всегда на одну единицу меньше, чем количество рабочих колес. Это связано с тем, что одно из рабочих колес располагается в передней крышке. Благодаря такой конструкции корпуса насоса есть возможность как увеличивать, так и уменьшать напор, при той же подаче. Рассчитать напор можно сложив напоры, которые создает каждое рабочее колесо.

Производитель для изготовления основных деталей использует следующие материалы:

• чугун СЧ20;
• сталь 35Л;
• сталь 40Х.

Для уплотнения вала от протечек используют сальники. Если необходимо, по заказу, можно устанавливать торцовое уплотнение. Для электропривода насоса используется электродвигатель АИР общепромышленного исполнения.

Исходя из конструктивных особенностей, корпус имеет такое строение:

• задний и передний держатель;
• крышек для нагнетающих и всасывающих систем, в этих крышках расположена смазка;
• корпусов и крышек направляющих аппаратов, для их соединения используются стягивающие булавы.

На вал рота установлены втулка, гидропятный диск, полумуфта, элементы для регулировки и рабочие колеса (рубашка вала). Для их фиксации и стяжки применяются специальные гайки. Асинхронный электродвигатель приводит в движение такое оборудование через муфту. В корпусе предусмотрена охлаждающая полость, с помощью которой происходит охлаждение подшипников.

Устройство центробежного секционного насоса

Для стабильной долговременной работы чугунный центробежный ЦНС насос необходимо подпитывать подпором 2-6 метров. Без такого подпора будет происходить быстрое разрушение этих насосов за счет кавитации. Если температура воды увеличилась свыше +45ºС, необходимо пропорционально увеличить подпор.

Как и все в этом мире, конструкция этих насосов имеет свои недостатки. Из-за того, что при работе они могут показать не те свойства, которые считаются расчетными, сложно выбрать устройство подходящее для своего назначения. Неправильная эксплуатация и неправильный выбор параметров будущего насоса могут повлиять на выход его из строя.

Об этом свидетельствует:

• малый напор у жидкости;
• вибрация и шум больше нужного уровня.

Общие рабочие параметры:

• подача жидкости в диапазоне: от 30 до 1000 м³/ч;
• напор жидкости: до 2300 м;
• КПД насоса: до 83%;
• максимальное давление, возникающее в корпусе составляет 270 кгс/см².

Насосные агрегаты ЦНС (видео)

Технические характеристики

Модель	Подача (м³/час)	Мощность (кВт)	Напор (м)	Частота вращения (об/мин)
ЦНС 13–70	13	11	70	2950
ЦНС 13–105	13	11	105	2950
ЦНС 13–140	13	15	140	2950
ЦНС 13–175	13	18,5	175	2950
ЦНС 13–210	13	18,5	210	2950
ЦНС 13–245	13	22	245	2950
ЦНС 13–280	13	22	280	2950
ЦНС 13–315	13	30	315	2950
ЦНС 13–350	13	30	350	2950
ЦНС 38–44	38	11	44	2950
ЦНС 38–66	38	15	66	2950
ЦНС 38–88	38	18,5	88	2950
ЦНС 38–110	38	22	110	2950
ЦНС 38–132	38	30	132	2950
ЦНС 38–154	38	30	154	2950
ЦНС 38–176	38	30	176	2950
ЦНС 38–198	38	37	198	2950
ЦНС 38–220	38	45	220	2950
ЦНС 60–66	60	22	66	2950
ЦНС 60–99	60	30	99	2950
ЦНС 60–132	60	45	132	2950
ЦНС 60–165	60	55	165	2950
ЦНС 60–198	60	55	198	2950
ЦНС 60–231	60	75	231	2950
ЦНС 60–264	60	75	264	2950
ЦНС 60–297	60	75	297	2950
ЦНС 60–330	60	110	330	2950
ЦНС 105–98	105	55	98	2950
ЦНС 105–147	105	75	147	2950
ЦНС 105–196	105	110	196	2950
ЦНС 105–245	105	132	245	2950
ЦНС 105–294	105	160	294	2950
ЦНС 105–343	105	160	343	2950
ЦНС 105–392	105	200	392	2950
ЦНС 105–441	105	250	441	2950
ЦНС 105–490	105	250	490	2950
ЦНС 180–85	180	75	85	1475
ЦНС 180–128	180	110	128	1475
ЦНС 180–170	180	132	170	1475
ЦНС 180–212	180	160	212	1475
ЦНС 180–255	180	200	255	1475
ЦНС 180–297	180	250	297	1475
ЦНС 180–340	180	250	340	1475
ЦНС 180–383	180	315	383	1475
ЦНС 180–425	180	315	425	1475
ЦНС 300–120	300	200	120	1475
ЦНС 300–180	300	250	180	1475
ЦНС 300–240	300	315	240	1475
ЦНС 300–300	300	400	300	1475
ЦНС 300–360	300	500	360	1475
ЦНС 300–420	300	500	420	1475
ЦНС 300–480	300	630	480	1475
ЦНС 300–540	300	800	540	1475
ЦНС 300–600	300	800	600	1475

Комплектация насосов ЦНС

Центробежные секционные насосы, в зависимости от модели и заказчика, укомплектовываются различными приборами и арматурой:

1. Для измерений со всасывающей стороны насоса разряжения устанавливается вакуумметр. Его обычно располагают между задвижкой и корпусом на трубопроводе.
2. Механическая задвижка.
3. Обратный клапан для приемки жидкости, который оснащен сеткой. Это необходимо для предотвращения ухода жидкости из всасывающего патрубка и корпуса жидкости. Защитная сетка необходима для предотвращения попадания мелких твердых частиц во внутрь.
4. Для измерения напора на напорном патрубке устанавливается манометр.
5. На напорном трубопроводе устанавливается задвижка. Основным ее предназначением является контроль пуска и остановки насоса, регулировка напора воды.
6. В пару к манометру, на напорном патрубке устанавливается предохранительный клапан. Он защищает трубопровод и корпус от возникновения гидравлического удара.

Насосы ЦНС: принцип работы

Любая центробежная конструкция основывается по принципу взаимодействия лопастей диска, который вращается и перекачивания воды. Вращающийся диск толкает жидкость к выходному отверстию. Освободившаяся полость заполняется жидкостью снова. Она попадает в установку и трубы всаса под давлением. После выхода воды из установки, она проходит через аппаратные каналы и попадает под давлением на колеса. После чего вода попадает в трубопровод нагнетания.

Секционные центробежные насосы

Во время работы насоса усиливается давление жидкости. Это усилие тянет ротор в сторону всаса. Для предотвращения этого фактора, в аппарате устанавливается разгрузочный элемент. Этот элемент состоит из кольца вала, втулок.

Вращение ротора осуществляется электромотором. Электродвигатель вмонтирован в корпус насоса через муфту втулочного типа. Ротор должен вращаться по часовой стрелке относительно самого насоса (вид со стороны мотора).

Плюсы и минусы

К преимуществам данного типового класса насосных агрегатов относятся:

1. Создания насосных установок ЦНС происходит при помощи высокотехнологичного моделирования при помощи компьютера. Использование таких технологий влияет на уменьшение виброактивности и приводит характеристики в полную оптимизацию
2. Выполнение практически всех моделей из высокопрочной стали позволяет избежать ремонтной ситуации при воздействии на насос механически.
3. Благодаря высокой производительности агрегат выполняет все возложенные на него задачи. Увеличению производительности способствуют специальные наплавки, которые так же увеличивают антикоррозионные свойства.
4. Устойчивые к износу наплавки также устанавливают на уплотнительные компоненты. Это положительно сказывается на сроке службы агрегата и уменьшает вероятность неожиданного ремонта.

К минусам этих устройств относятся:

1. Обязательное заполнение насоса водой перед запуском.
2. Для небольших производительностей ЦНС ограничиваются в работе из-за низкого КПД. В основном низким КПД обладают небольшие устройства, также на это влияет сложность изготовления центробежных агрегатов с узкими каналами.

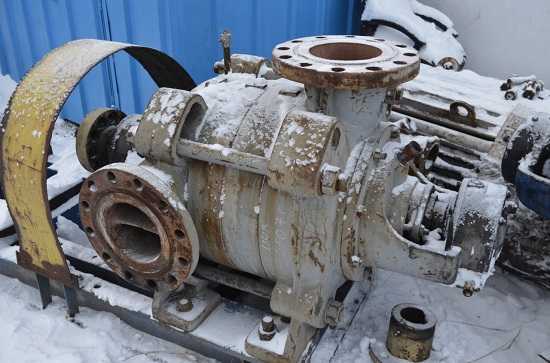

Насос ЦНС после длительной эксплуатации

Избежание поломки

Исходя из практики, теории и отзывам центробежные насосы имеют свойство ломаться или требуют ремонта в следующих случаях:

1. Потеря герметизации при выходе из строя уплотнения. При выявлении такого дефекта необходимо остановить устройство и выполнить замену уплотнения.
2. Возможна поломка при слабом напоре жидкости или ее недостаточностью до необходимого уровня.
3. Возможна поломка подшипника на моторчике конструкции. Это приводит к ухудшению смазки, после чего смазка загрязняется и теряет охлаждающие и смазочные функции. Нередко появляется сильный посторонний звук.
4. При дефектной сборке корпуса агрегата, в процессе его использования, появятся посторонние звуки и вибрация.

Во избежание поломок необходимо выполнять плановые технические осмотры оборудования. Это будет способствовать своевременна, а главное, правильная диагностика. При обнаружении неисправностей необходимо обратиться к специалистам, если вы не разбираетесь в ремонте данного оборудования. Неквалифицированный ремонт влечет за собой полное неработоспособное состояние агрегата. Выполнение всех правил эксплуатации и техники безопасности продлит срок службы установки на многие годы.

nasosovnet.ru

Насосы центробежные типа ЦНС| компания ООО «Нефтегазовое оборудование»

Своей волей и в своем интересе Я даю согласие на обработку, в т.ч. на сбор, систематизацию, накопление, хранение, (уточнение, обновление, изменение), использование, передачу третьим лицам, обезличивание, блокирование, уничтожение, моих персональных данных, которые в зависимости от документа (анкета, заявление и т.п.) включают, но не ограничиваются следующими ПДн: ФИО, дата рождения, пол, паспортные данные (серия, номер, кем и когда выдан), адрес регистрации или пребывания (фактический адрес проживания), номер контактного телефона, адрес электронной почты, компании ООО «Нефтегазовое оборудование» с целью предоставления мне своих товаров и услуг (продуктов), включая, но не ограничиваясь: идентификацией участника в программе лояльности, обеспечения процедуры учета накопления и использования бонусов, осуществление доставки, предоставление сервисных услуг, распространения рекламных сообщений (в т.ч. о проводимых акциях и специальных предложениях через любые каналы коммуникации, в том числе по почте, SMS, электронной почте, телефону, иным средствам связи), сбора мнения о работе компании ООО «Нефтегазовое оборудование».

Я согласен(на), что мои персональные данные будут обрабатываться способами, соответствующими целям обработки персональных данных, в т.ч. с использованием средств автоматизации или без использования таких средств. А так же я согласен(на) с тем, что согласие данное мной в электронной форме на сайте является согласием, полностью отвечающим требованиям законодательства о персональных данных и позволяющим подтвердить факт его получения компанией ООО «Нефтегазовое оборудование» .

Согласие дается мной на все время действия Программы.

При этом я проинформирован (-а) и согласен (-а) с тем, что отзыв настоящего согласия будет автоматически прекращать мое участие в Программе лояльности, мой бонусный счет участника Программы лояльности будет заблокирован и его блокировка будет означать невозможность его использования, в том числе аннулирование всех Бонусов, имеющихся на бонусном счете, а так же мне придется повторно давать согласие на обработку ПДн в случае, если я снова решу воспользоваться услугами или продуктами компании ООО «Нефтегазовое оборудование» , требующими заполнения анкет, заявлений и т.п., содержащих мои ПДн.

ngo71.ru

Секционные насосы ЦНСГ, ЦНС. Подача

• Таблица соответствия марок насосов ЦНС, ЦНСГ прошлых лет.

Насосы ЦНС, ЦНСГ (многоступенчатые, горизонтальные, секционные) относятся к центробежным насосам, применяемым для перекачивания пресной воды (ЦНС — до 45 °С, ЦНСГ — до 105 °С), рН от 7 до 8,5.
Содержание механических примесей в насосах не должно превышать 0,2% по массе, размер твердых частиц до 0,2мм, микротвердость — до 1,45ГПа.
Материалы основных деталей: чугун СЧ20, сталь 35Л, сталь 40Х.
Уплотнение вала — сальниковое, по заказу может устанавливаться торцовое уплотнение.
Насосы ЦНС применяются для водоснабжения объектов промышленности, жилищно-коммунального хозяйства, для подачи воды в нефтеносные пласты, для водоотлива каменноугольных шахт.
Насосы ЦНСГ применяются для горячего водоснабжения промышленных и жилых сооружений.
В качестве привода применяют электродвигатели АИР общепромышленного исполнения.

До 1973 г. насосы ЦНСГ назывались — см. таблицу.

Основные технические характеристики насосов типа ЦНС, ЦНСГ

Насос секционный	Подача, м.куб./ч	Напор, м	КЗ, м	Электро- двигатель	Мощн., кВт	Об/ мин	Габариты, LxBxH	Dвх, мм	Dвых, мм	Масса, кг.
ЦНС 13-70	13	70	3	АИР132М2	11	2950	1387x420x561	80	80	335
ЦНС 13-105	13	105	3	АИР 132 М2	11	2950	1458х420х561	80	80	372
ЦНС 13-140	13	140	3	АИР 160 S2	15	2950	1626х420х621	80	80	415
ЦНС 13-175	13	175	3	АИР 160 M2	18.5	2950	1697х420х621	80	80	457
ЦНС 13-210	13	210	3	АИР 160 M2	18.5	2950	1768х420х621	80	80	494
ЦНС 13-245	13	245	3	АИР 180 S2	22	2950	1839х420х640	80	80	549
ЦНС 13-280	13	280	3	АИР 180 S2	22	2950	1935х420х640	80	80	575
ЦНС 13-315	13	315	3	АИР 180 M2	30	2950	2006х420х640	80	80	612
ЦНС 13-350	13	350	3	АИР 180 M2	30	2950	2077х420х640	80	80	649
ЦНС 38-44	38	44	3.6	АИР 132 М2	11	2950	1387х450х578	80	80	326
ЦНС 38-66	38	66	3.6	АИР 160 S2	15	2950	1555х450х621	80	80	405
ЦНС 38-88	38	88	3.6	АИР 160 M2	18.5	2950	1626х450х621	80	80	446
ЦНС 38-110	38	110	3.6	АИР 180 S2	22	2950	1722х450х640	80	80	491
ЦНС 38-132	38	132	3.6	АИР 180 M2	30	2950	1792х450х640	80	80	521
ЦНС 38-154	38	154	3.6	АИР 180 M2	30	2950	1864х450х640	80	80	551
ЦНС 38-176	38	176	3.6	АИР 180 M2	30	2950	1935х450х640	80	80	593
ЦНС 38-198	38	198	3.6	АИР  200 M2	37	2950	2059х455х685	80	80	648
ЦНС 38-220	38	220	3.6	АИР 200 L2	45	2950	2195х455х685	80	80	692
ЦНС 60-66	60	66	4.5	АИР 180 S2	22	2950	1540х525х676	100	80	474
ЦНС 60-99	60	99	4.5	АИР 180 M2	30	2950	1620х525х676	100	80	588
ЦНС 60-132	60	132	4.5	АИР 200 L2	45	2950	1818х525х715	100	80	688
ЦНС 60-165	60	165	4.5	АИР 225 M2	55	2950	1930х525х731	100	80	829
ЦНС 60-198	60	198	4.5	АИР 225 M2	55	2950	2008х525х731	100	80	876
ЦНС 60-198	60	198	4.5	АМН 200 М2	55	2950	1988х525х731	100	80	786
ЦНС 60-231	60	231	4.5	АИР 250 S2	75	2950	2190х530х790	100	80	1223
ЦНС 60-231	60	231	4.5	АМН 200 L2	75	2950	2170х530х790	100	80	1023
ЦНС 60-264	60	264	4.5	АИР 250 S2	75	2950	2270х530х790	100	80	1223
ЦНС 60-264	60	264	4.5	АМН 200 L2	75	2950	2270х530х790	100	80	1023
ЦНС 60-297	60	297	4.5	АИР 250 S2	75	2950	2350х530х790	100	80	1324
ЦНС 60-297	60	297	4.5	АМН 200 L2	75	2950	2320х530х790	100	80	1124
ЦНС 60-330	60	330	4.5	АИР 280 S2	110	2950	2470х560х790	100	80	1346
ЦНС 60-330	60	330	4.5	АМН 250 М2	110	2950	2470х560х790	100	80	1106
ЦНС 105-98	105	98	6	АИР 225 М2	55	2950	1893х425х920	125	125	1255
ЦНС 105-147	105	147	6	АИР 250 S2	75	2950	2093х455х930	125	125	1126
ЦНС 105-147	105	147	6	АМН 250 М2	75	2950	2000х455х930	125	125	1006
ЦНС 105-196	105	196	6	АИР 280 S2	110	2950	2103х475х940	125	125	1186
ЦНС 105-196	105	196	6	АМН 250 М2	110	2950	2093х475х940	125	125	986
ЦНС 105-245	105	245	6	АИР 280 М2	132	2950	2548х535х935	125	125	1609
ЦНС 105-294	105	294	6	АИР 315 S2	160	2950	2398х330х845	125	125	1571
ЦНС 105-343	105	343	6	АИР 315 S2	160	2950	2493х465х845	125	125	1635
ЦНС 105-392	105	392	6	АИР 315 M2	200	2950	2628х465х845	125	125	1786
ЦНС 105-441	105	441	6	АИР 355 S2	250	2950	2768х500х891	125	125	1906
ЦНС 105-490	105	490	6	АИР 355 S2	250	2950	2863х500х891	125	125	1971
ЦНС 180-85	180	85	6	АИР 250 S4	75	1475	2310х835х990	150	150	1308
ЦНС 180-128	180	128	6	АИР 280 S4	110	1475	2085х645х1000	150	150	1417
ЦНС 180-170	180	170	6	АИР 280 М4	132	1475	2310х835х985	150	150	1611
ЦНС 180-212	180	212	6	АИР 315 S4	160	1475	2455х835х985	150	150	1906
ЦНС 180-255	180	255	6	АИР 315 M4	200	1475	2555х740х930	150	150	2255
ЦНС 180-297	180	297	6	АИР 355 S4	250	1475	3060х773х1010	150	150	2740
ЦНС 180-297	180	297	6	АМН 315 М4	250	1475	3040х773х1010	150	150	2600
ЦНС 180-340	180	340	6	АИР 355 S4	250	1475	3165х773х1010	150	150	2859
ЦНС 180-340	180	340	6	АМН 315 М4	250	1475	3145х773х1010	150	150	2720
ЦНС 180-383	180	383	6	АИР 355 M4	315	1475	3320х773х1010	150	150	3077
ЦНС 180-425	180	425	6	АИР 355 M4	315	1475	3425х773х1010	150	150	3313
ЦНС 300-120	300	120	6	АИР 315 M4	200	1475	2580х1050х1145	200	200	2600
ЦНС 300-180	300	180	6	АИР 355 S4	250	1475	2900х970х1170	200	200	2890
ЦНС 300-180	300	180	6	АМН 315 М4	250	1475	2880х970х1170	200	200	2750
ЦНС 300-240	300	240	6	АИР 355 M4	315	1475	3065х970х1170	200	200	3243
ЦНС 300-300	300	300	6	A4-355У4	400	1475	3285х1370х1565	200	200	3907
ЦНС 300-360	300	360	6	A4-400X4	500	1475	3200х1370х1565	200	200	4222
ЦНС 300-420	300	420	6	A4-400X4	500	1475	3405х1370х1565	200	200	4360
ЦНС 300-480	300	480	6	А4-400У4	630	1475	3225х1370х1565	200	200	4855
ЦНС 300-540	300	540	6	A4-450X4	800	1475	3810х1470х1670	200	200	5180
ЦНС 300-600	300	600	6	A4-450X4	800	1475	3930х1470х1670	200	200	5504

Примечание: габаритные размеры и вес указаны ориентировочно и могут изменяться в зависимости от марки комплектующего электродвигателя.

Быстрый переход — | Асинхронные электродвигатели | Цены на электродвигатели | Электродвигатели 4А 4АМ | Консольные насосы | Продажа электродвигателей |

electronpo.ru

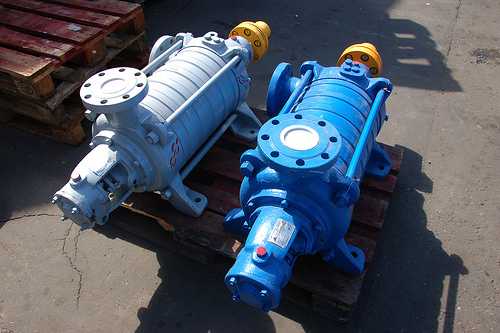

Насос ЦНС 105

Продукция Контакты г.Москва ул. Рязанский проспект д 22 к.2 Телефон:(495) 665-20-55, (495) 661-87-18,  Моб. (977) 807-78-44

Насос ЦНС 105, ЦНСГ 105, ЦНСН 105. Насос ЦНСГ 105 — является   центробежным  многосупенчатым насосом горизонтального типа  ,  насосы данного типа  предназаначены для перекачивания как правило  в стационарных условиях  химически нейтральных жидкостей(технической   воды) , а также иных невзрывоопасных жидкостей  сходных с водой по плотности, вязкости, химической активности и другим параметрам . Насос ЦНС 105, пердназначен для  перекачивания воды, содержащей  твердые включения в колличестве не более 0,1%  по объему и размерам частиц не более 0,25 мм. С водородным показателем РН  от 7 до 8,5.  Насосы ЦНС105, ЦНСГ105 имеют следующее  отличия  по температуре перекачиваемой среды. Насос ЦНС 105  предназначен для перекачивания воды с температурой от 0  до  + 450С .  Насос ЦНСГ105 перекачивает воду  с температурой от +450С до +1050С,  Насос ЦНС отличается от насоса ЦНСГ наличием у первого возможности самовсасывания.  Данное условие самовсасывания  достигается за счет установки внутри насоса клапана. Остальные детали и узлы насосов ЦНСГ 105 и ЦНС 105 аналогичны.  Для того, чтобы исключить из работы клапан в насосе ЦНС105 нужно заглушить отверстия ведущие к клапану, они находятся на заднем кронштейне насоса сверху . Насосы ЦНСГ 105   широко применяются  для перекачивания воды в системах  промышленного горячего водоснабжения в жилых,  промышленно-административных зданиях. Насосы ЦНС 105нашли применение  в системах ирригации(полива), а также в системах для подачи холодной воды в промышленных и жилых зданиях, системах водоотлива угольных шахт в системах подачи воды в нефтеносные пласты. Насосы ЦНСГ,  применяются там где нет возможности создать давление консольными насосами, или горизонтальными насосами типа Д. В составе насосного агрегата ЦНСГ105  как правило, на насос устанавливают   асинхронные электродвигатели общепромышленного  исполнения.  Чаще всего для этих целей применяется  применяется трехфазный асинхронный двигатель с коротко замкнутым ротором.  Но есть случаи, спецзаказ, в которых, Насос ЦНС 105 комплектуется дизельным двигателем как правило ЯМЗ, КАМАЗ, Cummins. Насосный агрегат ЦНСГ 105  представляет из себя конструкцию собственно насоса и электродвигателя установленных на общей раме, изготовленной из швелера. Крутящий момент от электродвигателя на насос передается с помощью упругой муфты МУВП. Насос ЦНСН105, ЦНСМ 105предназначенны для перекачивания масел вязкостью от 15 до 215 сСт при температуре от +2 до +60 0С в  Зависимости от температуры масла давление на входе в насос находится в пределах  (0,7-0,15 кгс/см. кв), предназначенны для перекачки обводненной газонасыщенной и товарной нефти в системах внутрипромыслового сбора, используются для подготовки и транспортировки нефти. Работа насоса ЦНС 105 построенна  на взаимодействии лопаточной части  вращающегося колеса и перекачиваемой жидкости. Вращаясь, рабочее колесо насоса сообщает круговое движение жидкости, находящейся между лопатками. Вследствии возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освобождающеся пространство вновь заполняется  жидкостью, поступающей из всасывающего трубопровода под действием атмосферного или избыточного давления.   Технические параметры ЦНСГ 105, ЦНС105, ЦНСН 105, ЦНСМ 105:             Марка насоса                    Число ступеней          Подача  (м³/час)     Напор (м.в.с)               Ду,вх          Ду,вых           Доп. Кав.Зап                Мощн. Э/дв.         Масса , кг        ЦЕНА                                              Насос ЦНС 105-98 б/дв,рам                    105 98 125 125 4,5 — Насос ЦНС 105-98 с дв. 105 98 125 125 4,5 55 Насос ЦНСГ 105-98 б/дв,рам 105 98 125 125 — Насос ЦНСГ 105-98 с/дв. 105 98 125 125 55 Насос ЦНСН 105-98 б/дв,рам 105 98 125 125 — Насос ЦНСН 105-98 с/дв. 105 98 125 125 75 Насос ЦНС 105-147 б/дв,рам 105 147 125 125 4,5 — Насос ЦНС 105-147 с/дв. 105 147 125 125 75 Насос ЦНСг 105-147 б/дв,рам 105 147 125 125 — Насос ЦНСг 105-147 с/дв. 105 147 125 125 75 Насос ЦНСн 105-147 б/дв,рам 105 147 125 125 — Насос ЦНСн 105-147 с/дв. 105 147 125 125 110 Насос ЦНС 105-196 б/дв,рам 105 196 125 125 — Насос ЦНС 105-196 с/дв. 105 196 125 125 110 Насос ЦНСг 105-196 б/дв,рам 105 196 125 125 — Насос ЦНСг 105-196 с/дв. 105 196 125 125 110 Насос ЦНСн 105-196 б/дв,рам 105 196 125 125 — Насос ЦНСн 105-196 с/дв. 105 196 125 125 132 Насос ЦНС 105-245 б/дв,рам. 105 245 125 125 — Насос ЦНС 105-245 с/дв. 105 245 125 125 132 Насос ЦНСг 105-245 б/дв,рам 105 245 125 125 — Насос ЦНСг 105-245 с/дв. 105 245 125 125 132 Насос ЦНСн 105-245 б/дв,рам 105 245 125 125 — Насос ЦНСн 105-245 с/дв. 105 245 125 125 160 Насос ЦНС 105-294 б/дв.рам 105 294 125 125 — Насос ЦНС 105-294 с/дв 105 294 125 125 160 Насос ЦНСг 105-294 б/дв,рам 105 294 125 125 — Насос ЦНСг 105-294 с/дв 105 294 125 125 160 Насос ЦНСн 105-294 б/дв,рам 105 294 125 125 — Насос ЦНСн 105-294 с/дв 105 294 125 125 200 Насос ЦНС 105-343 б/дв,рам 105 343 125 125 — Насос ЦНС 105-343 с/дв. 105 343 125 125 160 Насос ЦНСг 105-343 б/дв,рам 105 343 125 125 — Насос ЦНСг 105-343 с/дв. 105 343 125 125 160 Насос ЦНСн 105-343 б/дв,рам 105 343 125 125 — Насос ЦНСн 105-343 с/дв. 105 343 125 125 250 Насос ЦНС 105-392 б/дв,рам 105 392 125 125 — Насос ЦНС 105-392 с/дв. 105 392 125 125 200 Насос ЦНСг 105-392 б/дв,рам 105 392 125 125 — Насос ЦНСг 105-392 с/дв. 105 392 125 125 200 Насос ЦНСн 105-392 б/дв,рам 105 392 125 125 — Насос ЦНСн 105-392 с/дв. 105 392 125 125 250 Насос ЦНС 105-441 б/дв,рам 105 441 125 125 — Насос ЦНС 105-441 с/дв. 105 441 125 125 250 Насос ЦНСг 105-441 б/дв,рам 105 441 125 125 — Насос ЦНСг 105-441 с/дв. 105 441 125 125 250 Насос ЦНСн 105-441 б/дв,рам 105 441 125 125 — Насос ЦНСн 105-441 с/дв. 105 441 125 125 315 Насос ЦНС 105-490 б/дв,рам 105 490 125 125 — Насос ЦНС 105-490 с/дв. 105 490 125 125 250 Насос ЦНСг 105-490 б/дв,рам 105 490 125 125 — Насос ЦНСг 105-490 с/дв. 105 490 125 125 250 Насос ЦНСн 105-490 б/дв,рам 105 490 125 125 — Насос ЦНСн 105-490 с/дв. 105 490 125 125 Цены на насос ЦНСГ105:   Материал  проточной части насосов ЦНСГ105 —  серый чугун. СЧ-20, Сталь 35Л, вал сталь 40х,  Уплотнение вала насоса — сальниковая набивка Купить насос ЦНСГ 105  вы можете  позвонив нам по тел. (495) 661-87-18 или отправив заявку по  факсу (499) 324-62-77,  а также по электронной почте [email protected] Под заказ возможна поставка запасных частей к насосам цнсг 105.,для заказа  запчастей необходимо указывать завод производитель насоса или номера чертежей. Вал ЦНСГ 105, рабочие колеса ЦНС 105, муфта. Электродвигатель к цнсг 105, Старое обозначение насоса ЦНСГ 105 — насос  5МС*10,  насос 5 МСг*10,  Насос 5МСн*10. Производство насосов ЦНСГ 105 : Россия  ЗАО фирма «ШЕЛЬФ 1» Другие насосы этого раздела:     Насос ЦНСГ 60-66  /  Насос ЦНСГ 60-99  /  Насос ЦНСГ 60-132  /  Насос ЦНСГ 60-165  /  Насос ЦНСГ 60-231  /  Насос ЦНСГ 60-264  /  Насос ЦНСГ 60-297  /Насос ЦНСГ 60-330  / Цены на насос ЦНСГ105 На главную страницу   в Каталог

shelf-1.ru
