Нарезчик швов – Нарезчик швов

Нарезчик швов

Невозможно представить себе строительные, монтажные, ремонтные работы без применения высококлассного уровня специального оборудования разного назначения, в том числе такое оборудование как нарезчик швов. На сегодняшний день, этот аппарат применяется довольно часто при работах по заливке бетоном полов, возведению фундаментальной основы, в строительстве и ремонте дорожного покрытия и многих других тому подобных сферах. Известно, что целостность бетонного покрытия напрямую влияет на качество и долговечность возводимого здания или сооружения. Поэтому важным является проведение работы по нарезке шва именно специальным оборудованием, которое сделает это не повреждая основную заливку и не оставляя всевозможных сколотых повреждений.



Нарезчик швов — эксплуатация и применение



Данный аппарат работает с высокой производительностью и качеством. При этом значительно облегчается работа строителей, поскольку не приходится работать в ударном режиме, и производить работы по долблению и раскройке бетона вручную. Все это сделает нарезчик швов, функционируя при этом высокоточно, по заданным размерам. Модификации нарезчиков швов могут быть выполнены в разных вариантах, выбор той или иной напрямую зависит от характера производимых работ. Диаметр дисков, которые применяются  в работе нарезчика швов, могут варьироваться от тридцати пяти сантиметров до метра двадцати сантиметров, позволяя таким образов делать разрез на достаточно большую глубину покрытия, то есть до полуметра.





Ровность разреза осуществляется благодаря тому, что нарезчик швов выполняет работу по технологии алмазной резки, безударным способом действия. Что характерно нарезчик швов способен работать довольно таки тихо, что делает работу строителей достаточно комфортной. Так же при работе нарезчик швов образует достаточно малое количество пыли, что тоже прекрасно сказывается на комфорте рабочей бригады.



Устройство нарезчика швов







Как правило, сама конструкция всех моделей нарезчиков швов является стандартной. Устройство такого аппарата достаточно просто, закрепленный на вал алмазный резак круглой формы работает посредством двигателя, для обеспечения безопасности резчика, весь механизм защищен специальной тумбой, на которой расположена панель управления. Главным элементом в данном оборудовании является сам диск с алмазным напылением, причем выбор диска зависит от типа выполняемой работы. Так, например, для работ по резке асфальтного полотна выбирается диск, зубья которого расположены редко, а для работ по резке бетонных и железобетонных конструкций наиболее подходит диск, зубья которого расположены тесно друг другу.



Характеристики нарезчиков швов

Отличаются нарезчики швов в основном типом двигателя. Здесь они могут подразделяться на нарезчики, работающие посредством электричества и нарезчики, которые выполняют работу на топливном двигателе. Точнее работают на дизельном топливе. Нарезчики швов, работающие на электроприводе, наиболее подходят для внутренних работ, поскольку имеют достаточно низкий уровень шума, издаваемого при работе, сами по себе более эргономичны, в отличие от дизельных нарезчиков. К тому при работе электрических нарезчиков не происходит выделения выхлопных газов, за счет сгораемого топлива, таким образом, работа на данном виде нарезчиков является практически безвредной для строителя. Нарезчики швов, которые действуют на дизельном топливе, имеют большие размеры, и издают много шума.



К тому же при работе происходит выброс выхлопов от переработанного топлива. Поэтому данный вид нарезчиков целесообразнее применять вне зданий. Как правило, они применяются для работ на асфальтовых покрытиях, при ремонте и демонтаже дорог и других уличных работах. Привод нарезчиков швов может быть ручным либо нарезчик производит работу посредством самоходного шасси. Второй вид нарезчика швов конечно более дорогой по стоимости инструмент, и его так же целесообразно применять при больших объемах работ.



promplace.ru

Швонарезчик по бетону — их виды, для чего используют, цена

Нарезчиком швов называют приспособление, направленное на работы по резке асфальта и бетона. Прибор незаменим при мелком ремонте дорог и демонтаже перекрытий из железобетона. При сооружении бетонного пола швонарезчик по бетону используют в качестве устройства, нарезающего деформационные или температурные швы. Еще вы можете прочитать о вибраторе для бетона их виды и для чего используются. А так же узнайте из этой статьи про прогрев бетона проводам — пошаговое руководство.

Для чего используют швонарезчик?

Сфера применения его в строительстве достаточно широка: это и дорожное, и гражданское, а также современное промышленное строительство. Его ключевой задачей является непосредственно нарезка различных швов: компрессионных, усадочных и прочих инженерно-конструкционных. Чтобы больше не оставалось вопросов, для чего используют швонарезчик, разберемся подробнее в его необходимости.

К примеру, ремонт дороги. На асфальте рано или поздно появляются небольшие трещины, которые со временем продавливаются под нагрузкой постоянно движущихся автомобилей. Мелкие кусочки откалываются, крошатся в пыль и незаметно разносятся ветром. Читайте так же про поверхностный вибратор — как и для чего его используют.

На месте трещины образуется углубление (скол), которое мешает нормальному движению автотранспорта. Такие ямы на дорогах встречаются достаточно часто. Они могут быть разных размеров: от маленьких, практически незаметных впадин, до больших ям, которые затруднительно объехать, особенно на узких участках дороги.

Для ремонта таких проблемных участков используют швонарезчик. Нарезают ровные швы вокруг ямы так, чтобы получилось прямоугольное углубление, остатки неровных сколов удаляют, затем укладывают в ровное, подготовленное отверстие новый асфальт. Примеров использования данного аппарата множество и их можно перечислять бесконечно. Агрегатом режут тротуарные и мостовые поверхности, гидроизоляционные, асфальтобетонные и железобетонные конструкции. А еще перейдя по этой ссылке вы сможете прочитать про перфоратор для бетона.

Основные виды деятельности швонарезчика:

•  алмазная нарезка различного типа швов;
•  подрезка различного вида кирпича, плит для укладки тротуаров, кромки асфальта;
•  вырезание углублений прямоугольного вида в конструкциях из бетона или асфальте;
•  вскрытие твердых поверхностей;
•  демонтаж фундамента и перекрытий;
•  прокладка инженерных конструкций;
•  санация промышленного пола.

Виды нарезчиков швов

Устройства делятся на 3 вида, которые различающихся в первую очередь тем, что использует в качестве источника питания швонарезчик. Виды:

•  дизельные;
•  бензиновые;
•  электрические.

Рассмотрим каждый из них подробнее

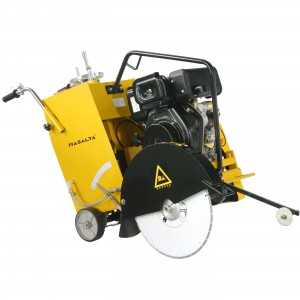

Дизельные нарезчики швов. Такие агрегаты рассчитаны на крупные объемы работ, поэтому зачастую ими оснащаются профессиональные машины. Глубина реза таких устройств варьируется от 30,5 до 90 см. Могут иметь как двухцилиндровый, так и трехцилиндровый двигатель, мощность которого составляет от 14,6 до 37 кВт. В сравнении с бензиновыми приборами, дизельные нарезчики швов гораздо мощнее и экономичнее.

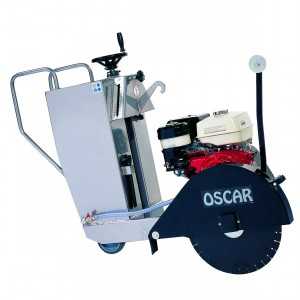

Швонарезчик бензиновый. Являются производительными машинами, которые выполняют достаточно объемные работы. Бензиновые нарезчики швов, впрочем, как и дизельные агрегаты, незаменимы для проведения работ в удаленных от наличия электричества условиях. Устройства достаточно легки в управлении. Работают на одноцилиндровом или двухцилиндровом четырехтактном двигателе, имеющем мощность от 3,2 до 18,5 кВт. Способны резать твердые материалы на глубину от 12 до 30,5 см.

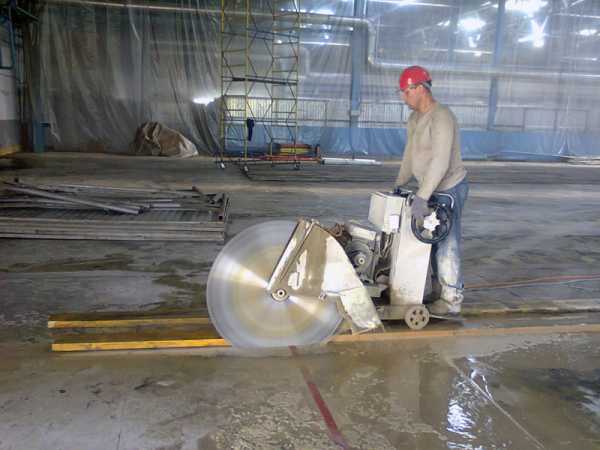

Электрические швонарезчики. Существует целый ряд таких агрегатов, мощность которых колеблется в пределах от 380 до 400 В. Нарезание швов возможно на глубину от 24 до 49 см.

Экологичность таких приборов является их основным преимуществом. Ведь устройство работает от электросети, и по сравнению с вышеописанными приспособлениями здесь отсутствуют выхлопные газы. Также к плюсам электрических нарезчиков швом можно отнести сниженный уровень шума, относительно небольшой собственный вес и возможность эксплуатации в помещениях замкнутого типа (в закрытых соорущениях). Если говорить о недостатках, то это в первую очередь зависимость от электрического источника питания и относительно невысокая мощность. К тому же работать такие агрегаты могут только от трехфазной сети 380 В.

Особенности выбора швонарезчика

Сразу стоит сказать, что стоимость таких устройств отнюдь не низкая, поэтому швонарезчики зачастую берут в аренду, нежели приобретают в собственность. Приобретение таких машин присуще для крупных строительных или дорожных компаний. Им намного удобнее иметь агрегат всегда под рукой. Частным предпринимателям и физическим лицам для собственного строительства выгоднее арендовать швонарезчик, так как необходимость в нем возникает не слишком часто.

Выбирая такой прибор, следует обращать внимание не только на тип двигателя, но и на тип привода подачи питания. Нарезчики швов могут быть как самоходными, так и не самоходными. Второй вариант требует физической нагрузки – его необходимо толкать вперед вручную. Такие машины рассчитаны на выполнение небольших объемов работ. с эксплуатацией самоходных агрегатов работать куда более проще. Для работы с такой машиной необходимо задать нужные параметры, прежде чем начать резать и следить за работой направляя инструмент.

Самоходные машины способны выполнять самые сложные задания, так как их мощность и точность гораздо выше, чем у такого агрегата, как несамоходный швонарезчик. Цена их, конечно же, относительно выше. Также при выборе устройства следует направить свое внимание на возможность изменение левосторонней резки на правостороннюю. Это имеет большое значение при эксплуатации. Резка осуществляется при помощи алмазного диска, который тоже следует выбирать для каждого конкретного материала, где будут нарезаться швы.

Исходя из этого, следует вывод, что для того чтобы резка швонарезчиком не была затруднительной, выбирать его следует особо тщательно. Особенно если есть необходимость купить швонарезчик. Угловая шлифовальная машина — критерии выбора инструмента.

betonzone.com

Шовнарезчик. Размер имеет значение! | ПроИнструмент

Шовнарезчик – важный инструмент в арсенале современного строителя. Благодаря тому, что этот агрегат способен резать бетонные и асфальтовые покрытия, толщина которых достигает полуметра, он избавляет человека от необходимости прикладывать огромные усилия во время работы. Использование подобной техники не только облегчает работу мастера и ускоряет процесс ремонта, но и помогает выполнить все манипуляции максимально точно.







Области применения шовнарезчиков

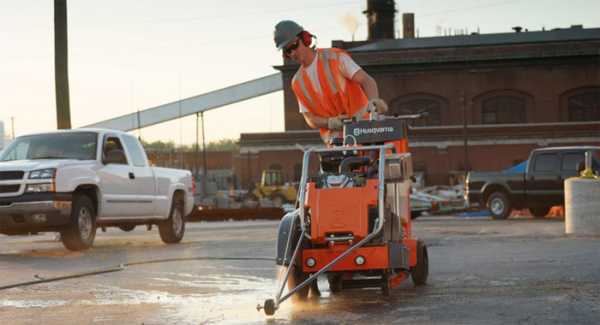

Бензиновый шовнарезчик – незаменимый инструмент во многих видах работ. Как правило, его использую в следующих ситуациях.

1. Для проведения строительных и ремонтных работ на дорогах (от небольших тротуаров до огромных автомагистралей).
2. Для укладки и проведения ремонтных работ на различных видах подземных коммуникаций.
3. Для взятия проб дорожного полотна.
4. Для санации промышленных полов при наличии трещин и прочих дефектов.
5. Для укладки и снятия дорожного полотна.
6. Нарезка температурных и деформационных швов.
7. Для иных работ в строительстве – гражданских, дорожных, ландшафтных, садовых и так далее.

Основные характеристики

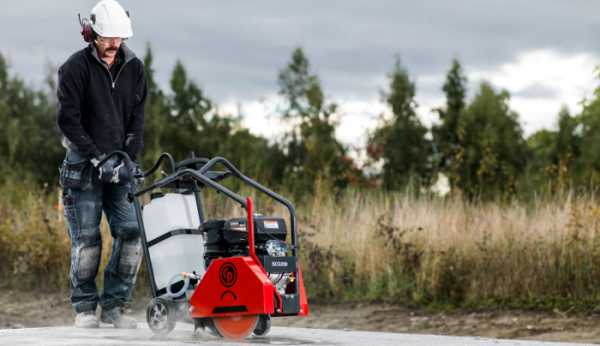

Бензиновый шовнарезчик – инструмент для нарезки швов в бетонных и асфальтовых покрытиях. Главный элемент инструмента – алмазный круг. Диаметр круга может варьироваться. Он зависит от необходимой глубины реза. В среднем диаметр кругов находится в пределах 350–600 мм. Так первый вариант круга позволяет добиться глубины разреза до 120 мм, а второй – до 220 мм.

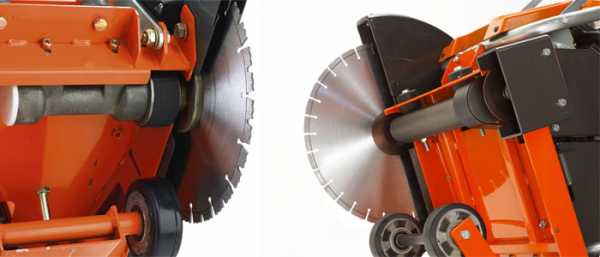

Очень важный элемент шовнарезчика – бак с водой, который способствует охлаждению алмазного круга во время работы. Объём бака может быть также разным. В среднем недорогие модели оснащены баком с водой на 12 л, а дорогие – на 30 л. Оцените, какой объём работы будет выполнять ваш шовнарезчик и, исходя из этой информации, выбирайте подходящий объём водяного бака.

Кроме того, при выборе инструмента, важно изучить и его двигатель. У дешёвых моделей мощность двигателя равна 5,5 лошадиных сил, дорогие модели, соответственно, обладают значительно более существенной мощностью – в пределах 24 лошадиных сил. В зависимости от мощности двигателя, зависит и объём топливного бака шовнарезчика. Он находится в пределах 3,5 – 8 литров. Средний расход топлива бензинового шовнарезчика весьма экономичен – около 1,6 – 1,7 литра в час.

Практически все современные модели нарезчиков швов на бензине оснащены экологически чистыми моторами. Это четырехтактные одноцилиндровые моторы, которые оснащены особой системой воздушного охлаждения и направлены на продолжительную работу.

На форумах, в интернете довольно часто можно встретить вопрос : «Как правильно говорить шовнарезчик или швонарезчик?» Отвечаем! Оба варианта правильные, так что, говоря о этой чудо-технике можете произносить и шовнарезчик, и швонарезчик. Хотя большей популярностью пользуется второе название.

Преимущества бензинового шовнарезчика

Бензиновый шовнарезчик – очень удобный инструмент, обладающий рядом преимуществ перед другими подобными агрегатами. Где бы вы ни планировали его использовать, будь то решение бытовых вопросов или промышленная стройка, вы наверняка отметить положительные стороны шовнарезчика, работающего на бензине.

• Вы можете использовать бензиновый шовнарезчик в местах, где нет доступа к электричеству.
• Этот аппарат очень манёвренный, он позволяет «добираться» даже до самых сложнодоступных мест.
• Несмотря на небольшие размеры, аппарат обладает отличной мощностью. Он замечательно справляется даже с очень прочными видами бетона и асфальта.
• Если вы ищите экономный вариант, то нарезчик швов на бензине, опять же, это то, что нужно, так как его стоимость существенно ниже, чем, например, электрического.
• Один бензиновый шовнарезчик может заменить собою целый ряд инструментов, к примеру, лом и отбойный молоток. К тому же, при работе с ломом и отбойным молотком необходимо прилагать немалые усилия и неподготовленному мастеру делать это будет действительно тяжело. А вот при работе со шовнарезчиком вам не понадобится слишком напрягаться.
• Ну и, наконец, одно из главных преимуществ бензинового нарезчика швов – это его миниатюрные габариты. Даже если взять в качестве примера один из самых мощных вариантов, его вес не превысит 600 кг.

Подводя итог, следует отметить, что шовнарезчик – это идеальное решение для тех, кто ищет небольшой, но мощный аппарат для работы. Этот вид дорожной техники отлично справляется со всеми возложенными на него задачами и показывает высокую эффективность во время работы.

Сравнение бензиновых шовнарезчиков с дизельными и электрическими

В строительстве используются не только бензиновые шовнарезчики, но и другие разновидности этого аппарата.

• Профессиональные машины оснащаются мощными дизельными шовнарезчиками. Они способны разрезать материал толщиной до 90 см.
• В закрытых помещениях (в случаях, когда их сложно проветривать), используют электрические шовнарезчики. Максимальный разрез такого аппарата – 49 см. Кроме того, для него нужен постоянный источник питания мощностью до 400 В. (в зависимости от модели устройства).

Бензиновый шовнарезчики в разы легче и манёвренней своего дизельного собрата, которой порой достигает веса в 1,5-2 тонны. Бензиновый аппарат намного проще перемещать с объекта на объект, выполнять небольшие объёмы работы. Разумеется, дизельный шовнарезчик мощнее бензинового, так что его применяют в основном для промышленных работ.

В свою очередь, бензиновые шонаврезчик несколько мощнее электрических и, в отличие от них, не имеют необходимости в постоянной привязке к источнику питания. С другой стороны, в отличие от электрических аппаратов, бензиновые имеют достаточно высокий уровень вибраций и шума. Средний аппарат выдаёт до 96 дБ шума и до 4 м/с² вибраций. При этом нормальный уровень шума равен 55-60 дБ, а уровень вибрации – 2,5 м/с².

Впрочем, справиться с подобными недостатками достаточно просто. Современные строительные магазины предлагают нам всевозможные перчатки, защитные наушники, всевозможные приспособления для дополнительного крепления двигателя, защитные кожухи и прочие товары для работы со шовнарезчиками. Все это поможет заниматься строительными работами с максимальным комфортом и без вреда для здоровья.

Правила безопасности

Как и большинство другой серьёзной техники, нарезчики швов имеют свои требования к технике безопасности. Соблюдение этих правил поможет вам защитить свою жизнь и здоровье и добиться максимальной эффективности работы.

В первую очередь помните, что при работе со шовнарезчиком не нужно применять лишних усилий. Движения аппарата должно быть мягким и гладким. Ни в коем случае не допустимо подталкивание шовнарезчика вперёд для ускорения процесса работы. Такое решение не только не ускорит процесс выполнения работы, но и приведёт к серьёзным поломкам аппарата.

Запрещено использовать бензиновые и дизельные нарезчики швов для работы в закрытых помещениях. В этом случае стоит работать исключительно с электрическими шовнарезчиками.

Иногда бывают ситуации, при которых рабочая часть инструмента (алмазный диск) застревает в поверхности, на которой работает. В этом случае следует действовать аккуратно и обдуманно, без чрезмерной спешки.

В первую очередь, необходимо дождаться полного отключения аппарата. Далее нужно поднять режущий диск и тщательного его осмотреть. Возможно, вы обнаружите на нём какие-либо дефекты, мешающие работе – сколы, трещины и так далее. Если все в порядке, следует совместить диск с линией реза. Для этого используйте направляющие.

proinstrumentinfo.ru

Работа резчиком швов по бетону и асфальту. Нарезчики швов и их характеристики

Резчик швов — это специальный инструмент, используемый при строительстве и ремонте дорог, различных видов зданий и многих других сооружений. Работает с данным аппаратом машинист нарезчика швов. Специалист должен быть обучен особенностям эксплуатации данного оборудования и правилам техники безопасности.

Применение нарезчиков швов

Для наших широт характерны сильные сезонные перепады температур: от весьма низких до очень высоких. Вследствие этого строительные материалы подвержены температурной деформации. Чтобы при такой деформации не произошло разрушение всего изделия или постройки, с помощью резчика швов по бетону (или другому материалу) формируются специальные зазоры, которые позволят материалу свободно расширяться под воздействием тепла. Такие швы обычно заливаются герметичным составом, который, тем не менее, достаточно мягок и гибок, и не образует монолит.

Резчик швов для асфальта используется при ремонтных дорожных работах, когда необходимо заменить не всё асфальтное полотно, а только его часть. Также работа резчиком швов может проводиться на бордюрах, брусчатке, изделиях из песчаника и т.д.

Технические характеристики швонарезчиков

К техническим характеристикам нарезчика швов относятся габариты самого оборудования, мощность двигателя, объём бензобака, расход топлива, объём ёмкости для воды (охладительная система для диска), размеры дисков для нарезчика швов, глубина реза, количество оборотов диска в минуту, производительность (квадратный сантиметр в минуту).

• Швонарезчики на бензиновом двигателе используются только на открытом воздухе, так как при работе выделяются вредные для человека пары бензина и весьма шумные. Зато такой вид двигателя обеспечивает отличную мобильность.
• Дизельные нарезчики тяжелые и менее маневренные, по сравнению с бензиновыми, зато более мощные. Используются также только на открытой территории.
• Электрический резчик швов обычно имеет более компактные размеры, довольно лёгкий, не шумный и не выделяет никаких паров, зато зависим от электросети. Можно использовать в помещении.

Среди режущих дисков наибольшей популярностью пользуются алмазные нарезчики швов Husqvarna и Diam. Они очень крепкие и не деформируются даже при случайном контакте с арматурой или особо крепкими камнями.

Цена на резчики швов достаточно высокая и большинству небольших строительных компаний и частным лицам иметь такой аппарат в личном пользовании совершенно ни к чему, поэтому существует услуга аренды нарезчика швов.

Данный материал предоставлен компанией Евроинструмент Групп, Санкт-Петербург

weller.ru

нарезчик швов — с русского

См. также в других словарях:

• нарезчик швов — Caмоходная или прицепная дорожная машина, предназначенная для устройства температурных швов в монолитных бетонных покрытиях автодорог и аэродромов [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] нарезчик швов… …   Справочник технического переводчика

• Нарезчик швов — – сaмоходная или прицепная дорожная машина, предназначенная для устройства температурных швов в монолитных бетонных покрытиях автодорог и аэродромов. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Нарезчик… …   Энциклопедия терминов, определений и пояснений строительных материалов

• нарезчик швов — 3.21 нарезчик швов : Дорожная машина для нарезки деформационных швов в цементобетонном покрытии автомобильных дорог и аэродромов. Источник: ОДМ 218.3.015 2011: Методические рекомендации по строительству цементобетонных покрытий в скользящих… …   Словарь-справочник терминов нормативно-технической документации

• НАРЕЗЧИК ШВОВ — caмоходная или прицепная дорожная машина, предназначенная для устройства температурных швов в монолитных бетонных покрытиях автодорог и аэродромов (Болгарский язык; Български) машина за нарязване на шевове (Чешский язык; Čeština) řezačka spar;… …   Строительный словарь

• Нарезчик швов в покрытии автодорог — Нарезчик швов дорожная машина для нарезки швов в покрытии автомобильных дорог и аэродромов… Источник: РАСПОРЯЖЕНИЕ Росавтодора от 28.04.2008 N 160 р ОБ ИЗДАНИИ И ПРИМЕНЕНИИ ОДМ 218.5.001 2008 РЕКОМЕНДАЦИИ ПО НАРЕЗКЕ ШВОВ В НИЖНИХ СЛОЯХ… …   Официальная терминология

• ОДМ 218.3.015-2011: Методические рекомендации по строительству цементобетонных покрытий в скользящих формах — Терминология ОДМ 218.3.015 2011: Методические рекомендации по строительству цементобетонных покрытий в скользящих формах: 3.1 автобетоновоз (автомобиль бетоновоз) : Специализированное транспортное средство со специальной гондолообразной или… …   Словарь-справочник терминов нормативно-технической документации

• СТО НОСТРОЙ 2.25.41-2011: Автомобильные дороги. Устройство цементобетонных покрытий автомобильных дорог — Терминология СТО НОСТРОЙ 2.25.41 2011: Автомобильные дороги. Устройство цементобетонных покрытий автомобильных дорог: 3.1 автомобиль бетоновоз (автобетоновоз) : Специализированное транспортное средство со специальной мульдообразной… …   Словарь-справочник терминов нормативно-технической документации

• Автодороги — Термины рубрики: Автодороги Валец Каток дорожный Комплект технологического оборудования Коэффициент использования машин …   Энциклопедия терминов, определений и пояснений строительных материалов

• Дорожные машины —         средства механизации, применяемые для выполнения комплекса работ при строительстве, содержании и ремонте автомобильных дорог, а также в ж. д., гидротехническом, аэродромном, промышленном и гражданском строительстве и т.д. Современные Д. м …   Большая советская энциклопедия

translate.academic.ru

резчики швов :: splitstone.ru

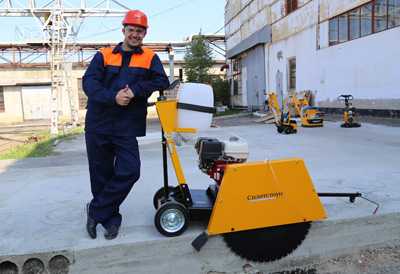

Резчики швов

Резчики предназначены для нарезки конструкционных и технологических швов в покрытиях из асфальта, бетона, железобетона, специальных видов монолитных покрытий полов, других конструкционных и отделочных строительных материалов. При проведении дорожных строительных и ремонтных работ резчики применяются для создания температурных швов, вскрытия коммуникационных каналов, обрезки кромок дорожного покрытия. Резчики предназначены для использования в районах с умеренным климатом на открытом воздухе в температурном интервале от -10°С до +40°С и относительной влажности воздуха до 100 %.

Использование бензинового или электрического двигателя обеспечивает возможность эксплуатации резчиков как на открытых площадях, так и в закрытых помещениях. Широкий диапазон мощности используемых в модельном ряде резчиков швов двигателей позволяет производить резку швов общей глубиной до 360 мм при использовании алмазных отрезных кругов диаметрами от 300 до 900 мм. Конструкцией машин предусмотрена плавная фиксируемая регулировка глубины реза. Резчики швов оснащены автономной системой подачи воды в зону резания.

Комплектация резчиков швов профессиональным алмазным инструментом с торговой маркой СПЛИТСТОУН, специально разработанным для отдельных видов покрытий – сегментными отрезными дисками для машинной резки — существенно повышает эффективность использования этих машин в реальных производственных условиях. При этом обеспечивается высокий ресурс работы инструмента, а производительность нарезки шва, например, в асфальтовом покрытии с гранитным наполнителем при глубине реза 50 мм — 60 пог.м/час, а при обработке асфальтового покрытия с песчаным наполнителем – 100 пог.м./час.

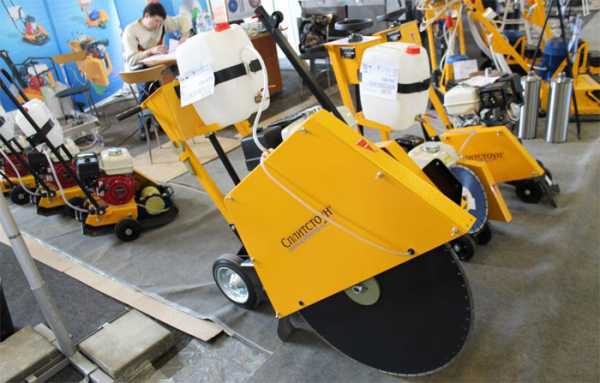

Модельный ряд резчиков швов CS СПЛИТСТОУН

Резчики швов 14 серии

	CS-146	CS-149	CS-1413	CS-144E	CS-147E
Диаметр алмазного круга, max, мм	400	500	500	400	400
Частота вращения круга,max, мин-1	3030	3030	2600	3045	3045
Глубина реза, max, мм	135	190	190	135	135
Посадочный диаметр инструмента, мм	25,4
Двигатель HONDA модель	GX 200	GX 270	GX 390
Мощность двигателя, кВт (л.с.)	4,1 (5,5)	6.3 (8.4)	8,7 (11,7)	4,0 (5,3)	5,5 (7,3)
Ёмкость бензобака, л	3,1	5,3	6,1	—	—
Расход топлива при полной нагрузке, л/ч	1,	2,5	3,5	—	—
Рабочие габариты(ДхШхВ), мм	900x535x1205	900x540x1210	990x535x1270	980x540x1210	980x540x1210
Масса эксплутационная, кг без воды с водой	75 95	85 105	93 113	84 104	104 110
Производительность резки, кв.см/мин	380	310		250	310



Резчики швов 18 серии

	CS-189	CS-1813	CS-1810E
Диаметр алмазного круга, max, мм	500	500	500
Частота вращения круга,max, мин-1	2730	2730	2700
Глубина реза, max, мм	190	190	190
Посадочный диаметр инструмента, мм
Двигатель HONDA модель	GX 270	GX 390	Электрический
Мощность двигателя, кВт (л.с.)	6,3 (8,4)	8,7 (11,7)	7,5 (10,0)
Ёмкость бензобака, л	5,3	6,1	—
Расход топлива при полной нагрузке, л/ч	2,5	3,7	—
Рабочие габариты(ДхШхВ), мм	1200x720x1200	1200x720x1200	1200x720x1200
Масса эксплуатационная, кг без воды с водой	146154	166174	170190
Производительность резки, кв.см/мин	380	500	400



Резчики швов 24/32 серии

	CS-2415E	CS-3215E	CS-2413	CS-3213
Диаметр алмазного круга, max, мм	600	900	600	900
Частота вращения круга,max, мин-1	1920	1270	1920	1270
Глубина реза, max, мм	220	360	220	360
Посадочный диаметр инструмента, мм	25,4
Двигатель HONDA модель	Электрический	Электрический	GX 390	GX 390
Мощность двигателя, кВт (л.с.)	11,0 (14,7)	11,0 (14,7)	8.7 (11,7)	8.7 (11,7)
Ёмкость бензобака, л	—	—	6,1	6,1
Расход топлива при полной нагрузке, л/ч	—	—	3,7	3,7
Рабочие габариты(ДхШхВ), мм	1470x760x1340	1625x760x1340	1435x760x1340	1590x760x1340
Масса эксплутационная, кг без воды с водой	254270	274290	203220	223240
Производительность резки, кв.см/мин	600	500	450	400

Конструкционными особенностями наших резчиков швов являются:

	1. Простота конструкции. Конструкторским бюро СПЛИТСТОУН удалось создать целую линейку резчиков швов с продуманной конструкцией и высокими эксплуатационными характеристиками, благодаря которым машины получили целый ряд преимуществ, перечисленных ниже.
	2. Высокая ремонтопригодность.
	3. Простота обслуживания
	4. Универсальная рама Позволяет устанавливать на одно шасси машины как бензиновые так и электродвигатели добавляя потребителю больше возможностей при эксплуатации резчиков, делая их более универсальными, ремонтопригодными. Делает резчики швов СПЛИТСТОУН более доступными, благодаря снижению стоимости при производстве машин.
	5. Возможность установки диска на некоторых моделях слева и справа предназначена для большего удобства оператора либо потребности выполнить рез в непосредственной близости стен, бордюров, заборов, мягкого грунта.
	6. Наличие указателя линии реза позволяет выполнять рез более точно.
	7. Быстрая замена инструмента особенно удобна при больших объемах работ, а также при выполнении резов по разным материалам.
	8. Быстрая замена ремней
	9. 20-литровый бак для воды
	10. Автомат защиты электродвигателя
	11. Уровень глубины реза .
	12. Большие колёса, обеспечивающие высокую манёвренность и лёгкость прокатки
	13. Траверса для подъёма машины
