Конвекторы, встраиваемые в пол, – выбор, советы экспертов

Собственники квартир и домов, все чаще, в последнее время, при монтаже систем обогрева, отдают преимущество напольному отоплению. Используя встраиваемые конвекторы, находится компромиссное решение с дизайнерскими тенденциями в интерьере помещений, декларирующими максимум свободного пространства. Особенное значение, приобретает такой вид обогрева, если в помещении панорамные окна.

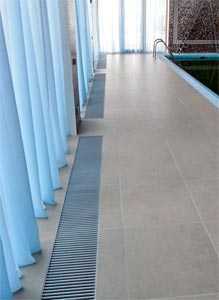

Такого плана отопительные приборы давно с успехом применяются при входе в супермаркеты, кинотеатры, гостиницы для создания тепловой защиты от холода.

Применение напольных конвекторов и их функции

Попытаемся разобраться, почему же отдается предпочтение конвекторам, а не радиаторам?

  1. Во-первых, только напольный конвектор способен создать у постоянно открывающихся дверей и больших оконных проемов эффективную и мощную тепловую защиту.
  2. Во-вторых, используя термоэффект, можно быстро нагреть большое помещение, распределив потоки теплого воздуха.

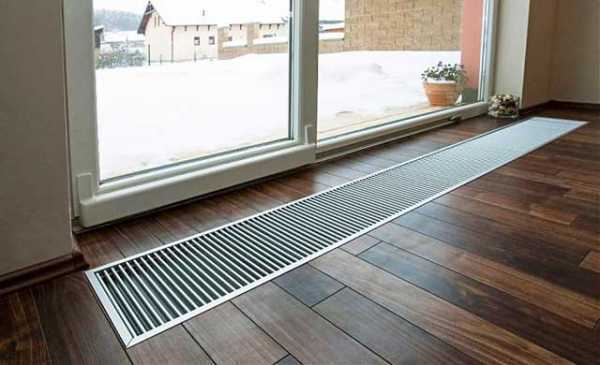

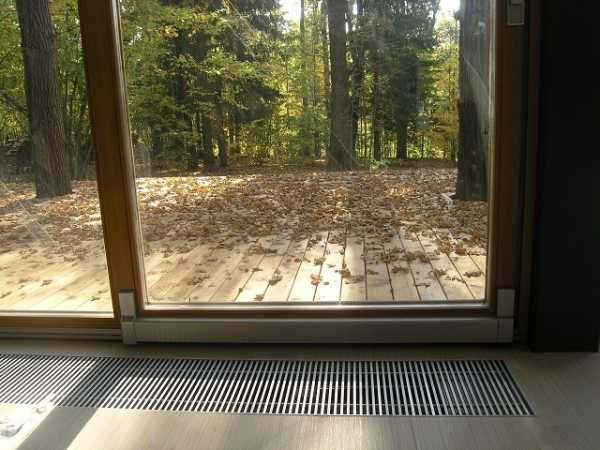

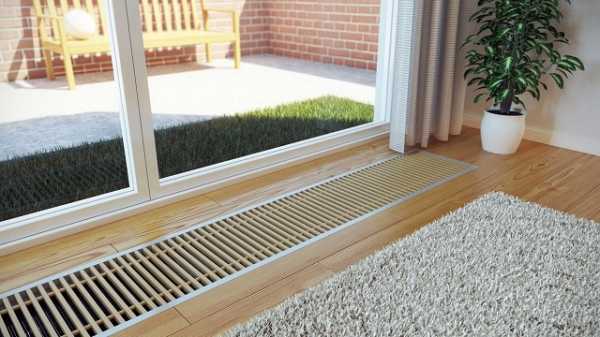

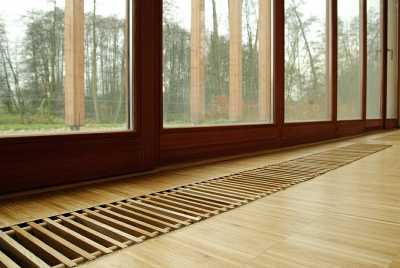

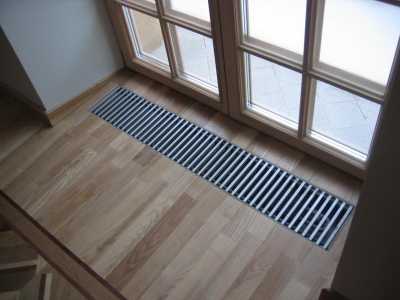

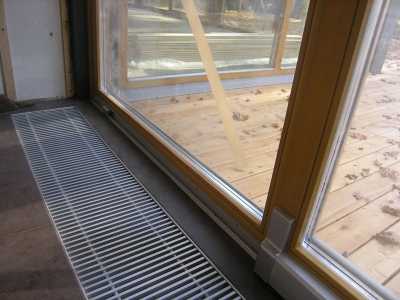

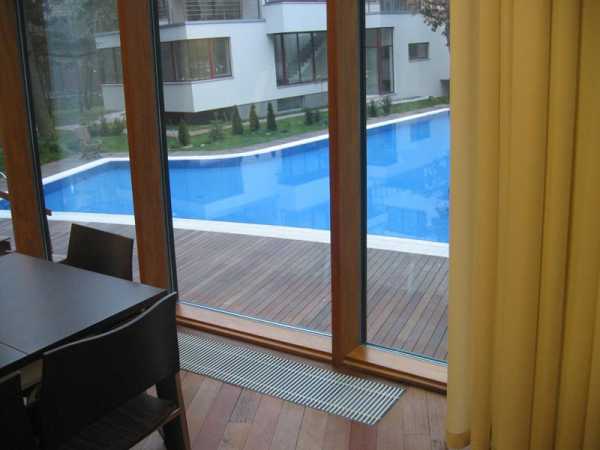

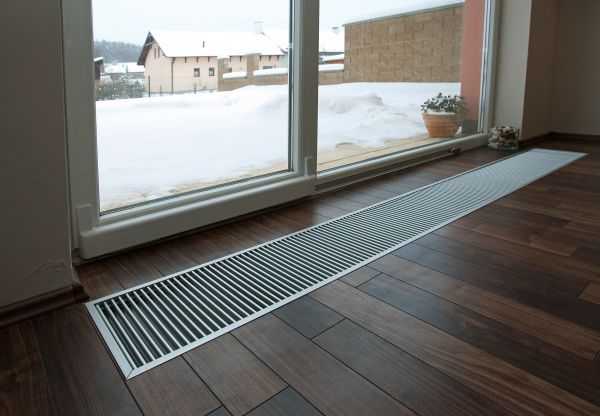

  3. Далее, благодаря использованию конвекторов у панорамных окон, такое явление, как запотевание и образование конденсата, сведено к минимуму.
  4. Наконец, при работе водяных напольных конвекторов, можно быстро обеспечить комфортную температуру воздуха, невзирая на высокие потолки в помещении – таких как музеи, кинотеатры и супермаркеты.

Конструктивные особенности конвектора

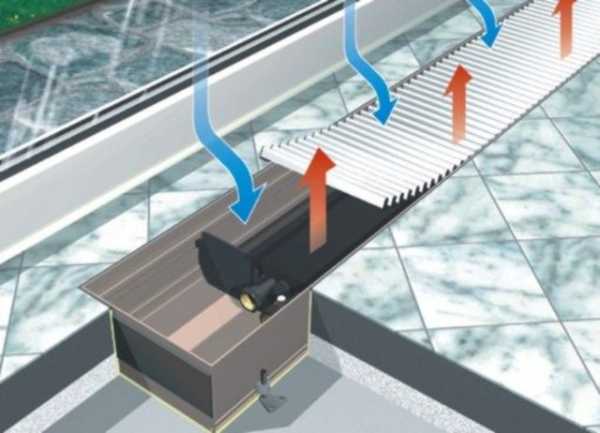

Рассмотрим отопительные приборы, использующие активное движение теплого воздуха, способствующее быстрому обогреву и поддержанию заданной температуры помещения.

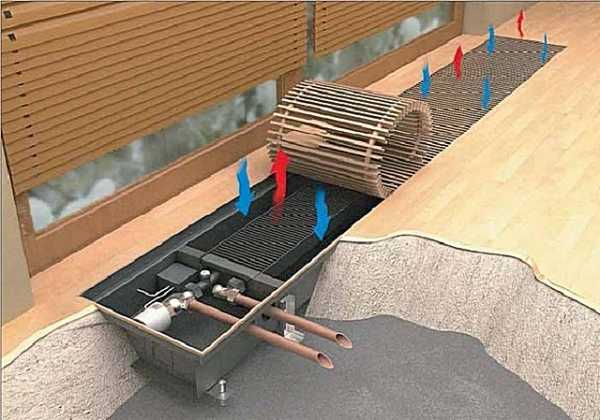

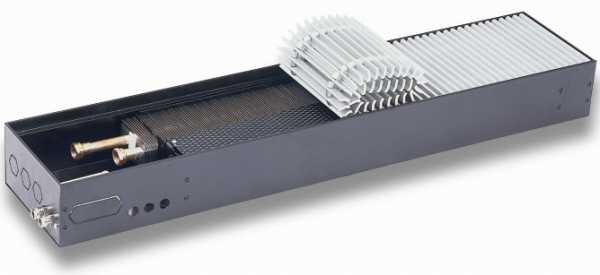

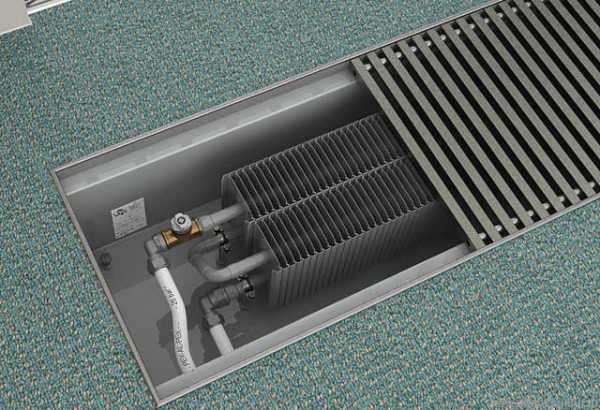

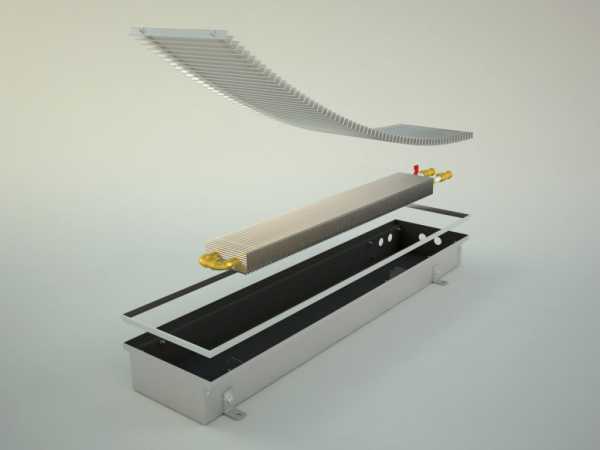

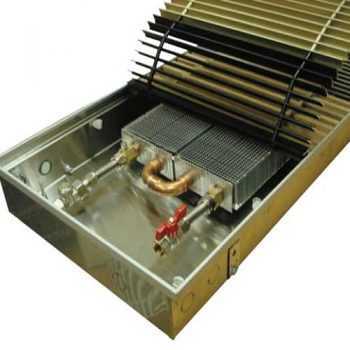

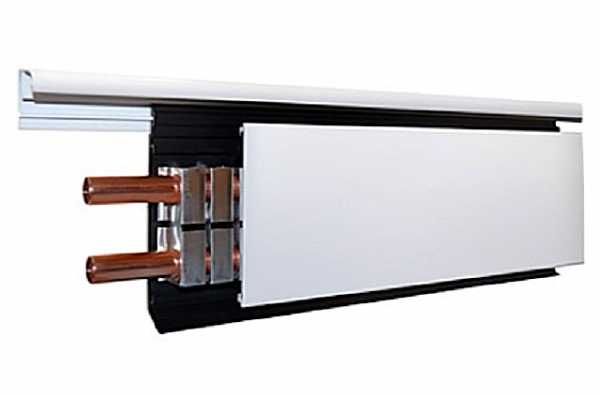

Конструктивно, напольный прибор отопления — это корпус с теплообменным радиатором, закрытым декоративной решеткой.

  • Как правило, корпус, встраиваемый в пол, изготавливается из нержавеющей стали. Его монтаж производят одновременно с планировкой пола.
  • В состав теплообменного радиатора входят трубки из меди и пластины из алюминия, имеющие высокий коэффициент теплоотдачи.

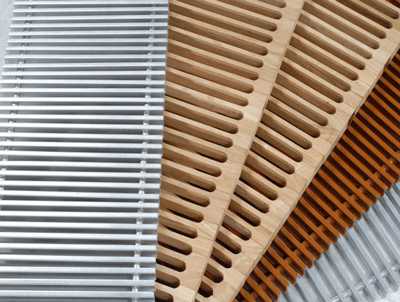

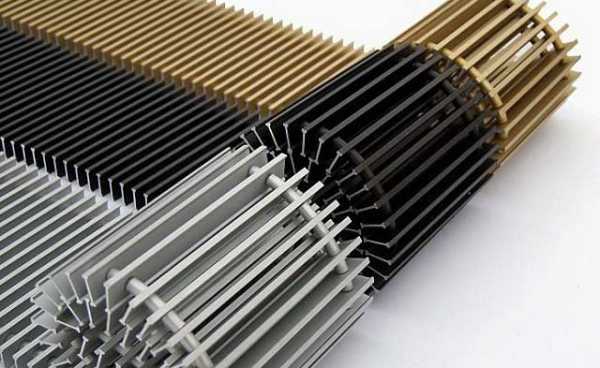

  • В наружной части корпуса имеется место для декоративной подрешетки, закрывающей корпус с теплообменником. Решетка, как правило, металлическая, хотя может быть и деревянной и мраморной.
  • В последнее время, производители все чаще устанавливают внутри конвектора вентиляторы, для принудительной циркуляции воздуха.
  • Для ликвидации воздушных пробок в теплообменной трубе, в конвекторах есть клапан для выхода воздуха. Его задача – обеспечение нормальной циркуляции теплоносителя.
  • Терморегулятор с датчиком или термостат, которыми могут быть оснащены конвектора, предназначены для контроля и управления определенной температурой в помещении. В случае их отсутствия, роль регулирования выполняют обычные шаровые краны.
  • В комплектацию конвектора отопления может быть включен дополнительный воздуховод.
  • Кроме одноуровневых, для усиления тепловой мощности, могут использоваться и двухуровневые конвектора. В этом случае возможны, как параллельная, так и последовательная схема подключения.

3 варианта внутрипольных конвекторов

На сегодняшний день представлены три основных варианта напольных конвекторов с принудительной и естественной циркуляцией воздуха.

  1. Водяной конвектор отопления без вентилятора. Движение теплого и холодного воздуха происходит согласно законам физики. Процесс достаточно медленный, но зато бесшумный.

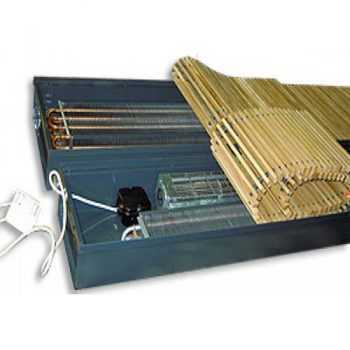

  2. Напольный водяной конвектор с вентилятором для принудительной циркуляции. В качестве принудительного вентилятора используется тангенциальный (беличье колесо). Работает он от 12 Вольт, что является безопасным в условиях работы конвектора.
  3. Двухконтурный напольный конвектор, использующий функции охлаждения и нагрева воздуха. Применение многофункциональных конвекторов, увеличивает эффективность использования напольного варианта отопления и охлаждения помещения.

Такие устройства для отопления еще можно классифицировать:

  • По размерам;
  • По мощности;
  • По оснащенности конвектора дополнительными устройствами контроля и регулировки.

Монтаж: особенности и рекомендации

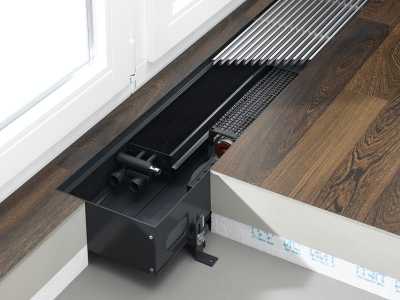

Установка и монтаж внутрипольных приборов отопления осуществляется в заранее приготовленное место в полу. Неважно в каком – бетонном или деревянном. Если до заливки пола, вы не предусмотрели место для отопительных приборов и долбить бетон нет желания, то можно сделать фальшпол, поднятый над основным, до одного уровня с решеткой прибора.

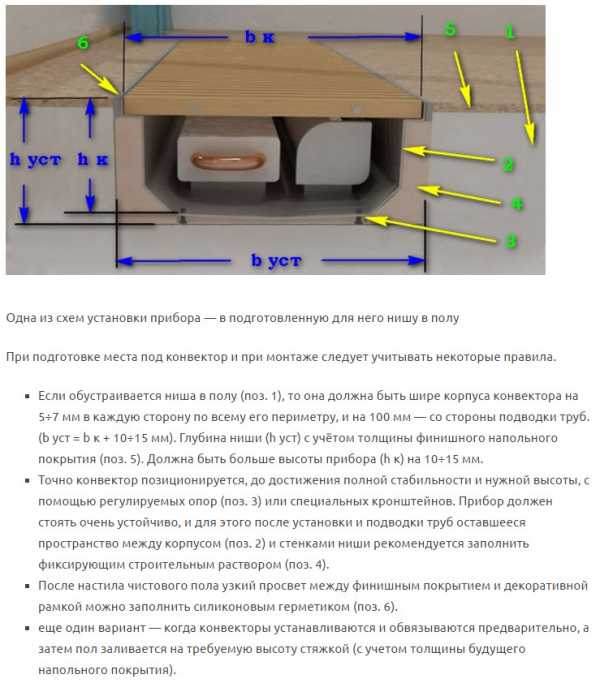

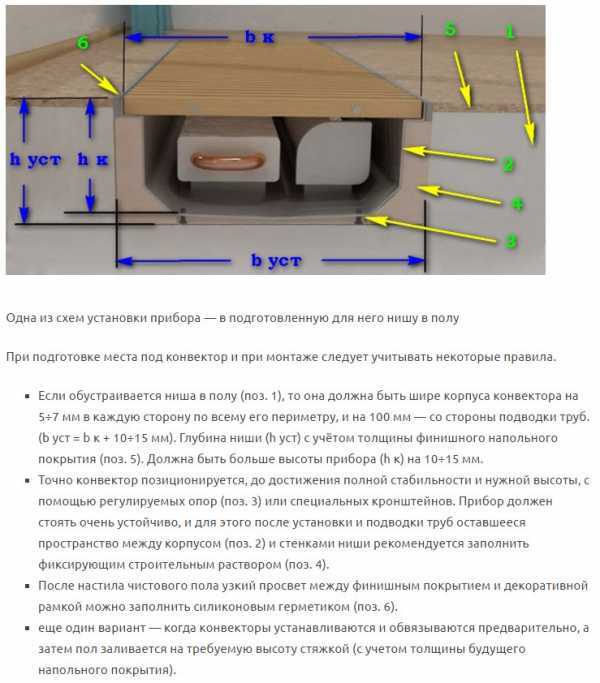

При организации работы по подготовке места под прибор и последующем монтаже необходимо учесть:

  • Размеры ниши под конвектор должны учитывать возможность подключения к системе отопления и окончательное половое покрытие.
  • После монтажа внутрипольный прибор должен быть неподвижно зафиксирован, прежде чем будут залиты, образовавшиеся щели.
  • Возможный просвет между декоративной решеткой и чистовым полом, заделывается герметиком.

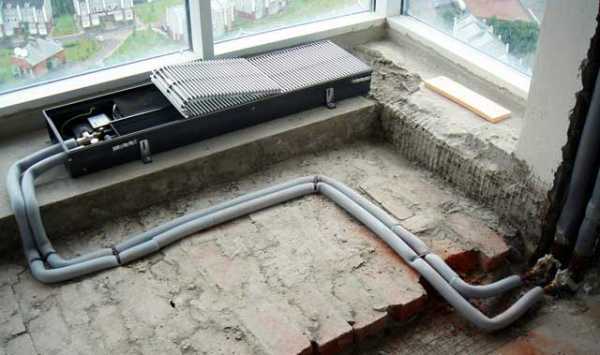

  • В случае когда пол еще не залит, монтаж и обвязка внутрипольного конвектора облегчен. Единственное что необходимо помнить, это крепкая фиксация устройства перед заливкой пола.
  • Обвязка внутрипольного конвектора отопления осуществляется металлопластиковыми трубами.
  • Если конвектор оснащен принудительным вентилятором, необходимо предусмотреть подвод электрокабеля.

Напольные конвектора и их функциональность

Между напольными и внутрипольными конвекторами отличие только в их установке. Отопительные напольные приборы монтируются и закрепляются непосредственно на пол, что, конечно, намного удобней и проще. Несложным является и подключение к отопительной системе.

Стандартные напольные приборы достаточно компактны и обладают высоким коэффициентом теплоотдачи. Они лучше всего подходят для организации тепловой защиты при панорамных окнах, поднятых на некоторую высоту от пола. Такие устройства не дадут появиться конденсату на окнах.

Подключение у напольных приборов может быть нижним или боковым, и по этому признаку осуществляется их выбор.

Конечно, главным преимуществом напольных устройств является простой и удобный монтаж.

Водяные конвектора: преимущества и недостатки

К достоинствам можно отнести:

  • Эффективное прогревание помещения, использующее постепенное распределение воздушных потоков.
  • Результативный обогрев помещения достигается малым объемом воды, нагреваемой до шестидесяти градусов, что дает существенную материальную экономию средств.
  • Малый вес и небольшие размеры приборов, делают возможным монтаж даже неспециалисту.
  • Отказываясь от массивных радиаторов и переходя на напольные и внутрипольные приборы, освобождается пространство в помещении, что делает его более современным.
  • Потоки воздуха от приборов, смонтированных под панорамными окнами, не дают образовываться конденсату.
  • Возможность использования в любом интерьерном стиле, благодаря своему актуальному виду.
  • Высокий запас прочности устройств, возможность устойчиво работать при высоких температурах – до девяноста градусов, создает возможность использования в жестких климатических условиях.
  • Несмотря на высокую температуру теплоносителя, полностью исключена возможность получения ожога. Декоративная подрешетка никогда не нагревается до предельных значений.
  • Циркулирующие воздушные потоки, двигаясь, постоянно увлажняются, поэтому эти устройства не сушат воздух.

К недостаткам конвекционных приборов относится:

  • Необходимость более частой влажной уборки, из-за движения пыли вместе с потоками воздуха.
  • Циркуляция воздуха естественным образом дает эффект, в случае отсутствия принудительной вентиляции в помещении.
  • Трудности с установкой внутрипольных конвекторов возникают тогда, когда необходимо нарушение поверхности напольного покрытия.

Для безукоризненного выбора конвектора, необходим правильный расчет мощности для конкретного помещения, с учетом его всех особенностей. Сюда входит:

  • Климатическая зона находящегося помещения.
  • Качество утепления дома или квартиры.
  • Количество и размеры оконного остекления, и многие другие факторы, которые могут оказать влияние и помочь в точном расчете.

profpoly.ru

плюсы и минусы, варианты установки и основные критерии выбора

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Качественный обогрев дома — общая проблема всех владельцев домов, загородных дач, таунхаусов и т. д.

Выбор той или иной системы отопления чаще всего производится еще на стадии проектирования.

Большинство систем требуют серьезных подготовительных работ, которые должны быть выполнены параллельно с постройкой стен, перекрытий и других элементов здания.

При этом существуют варианты отопительных систем, не нуждающихся в сложной подготовке, способных эффективно выполнять свои задачи и практически незаметных для наблюдателя. Типичным представителем подобного типа обогревателей являются внутрипольные электрические конвекторы отопления.

Общая информация


Встраиваемый в пол электрический конвектор — это прибор для обогрева помещений.

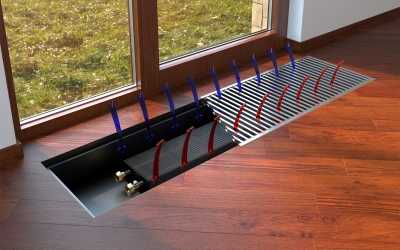

Он действует с использованием естественной (или, реже, принудительной) конвекции воздуха.

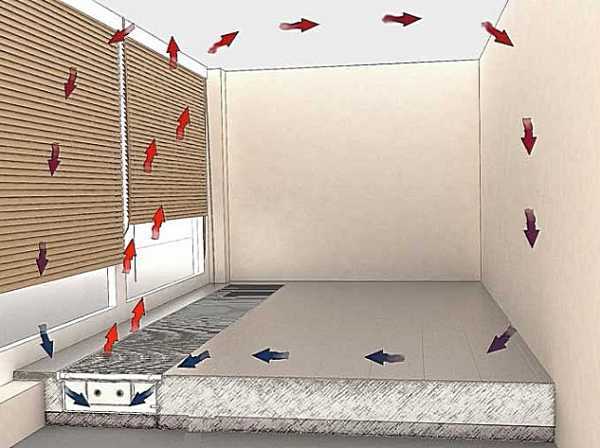

Конвекция — это процесс перемещения нагретых слоев воздуха вверх.

Нагревательный элемент конвектора вызывает движение теплого воздуха, на замену которому снизу поступают новые порции холодного. В результате происходит перемешивание воздуха в помещении, нагретые слои поднимаются к потолку, перемещаются, остывают и вновь поступают в конвектор. Такая циркуляция действует вполне эффективно, действие прибора ощущается буквально через минуту-другую после включения.

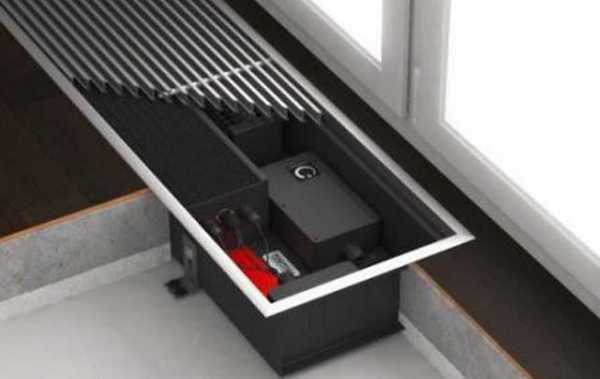

Обычный конвектор выглядит как плоская прямоугольная коробка, расположенная в привычных местах расположения радиаторов отопления — под окнами.

Электрические встраиваемые конвекторы расположены в углублении пола, сверху они прикрыты декоративными решетками, не препятствующими движение воздуха. На первый взгляд, они незаметны в комнате, не бросаются в глаза и не занимают места.

В сравнении с наружными конвекторами, у встраиваемых имеются такие особенности

:

  • встроенные электрические конвекторы расположены в толще пола, поэтому плоскость стены свободна для использования;
  • для установки внутрипольных конвекторов требуются ниши в полу, которые создаются параллельно с устройством и утеплением пола. Более поздняя установка повлечет за собой сложные работы, связанные с частичным демонтажем пола и переделкой утепления. Кроме того, требуется скрытая электропроводка, также устраиваемая во время общих строительных работ;
  • специфика размещения приборов значительно усложняет индивидуальное регулирование режима работы прибора и требует наличия общего модуля, объединяющего обогреватели в группы с общим управлением.

Такие особенности несколько усложняют принципы установки внутрипольных конвекторов по сравнению с обычными настенными или напольными.

Применение


Применение встраиваемых приборов обусловлено невозможностью использования других типов обогрева.

Например, возможны такие ситуации:

  1. Отсутствие подведенных коммуникаций для организации центрального отопления.
  2. Нет возможности для введения печного отопления — например, фундамент дома не соответствует по несущим возможностям.
  3. Исключено использование электрического котла. Такая ситуация зачастую случается, если проживание в доме носит периодический характер. Каждый раз, когда надо покинуть дом на несколько дней в холодное время года, придется сливать воду из системы, а вернувшись, придется заливать ее вновь. Это долго и очень неудобно. Тем более что обогрев почувствуется через довольно большой промежуток времени.

Встроенные в пол электрические конвекторы наилучшим образом подготовлены для разрешения подобных проблем, они способны:

  • нагревать воздух без предварительной подготовки сразу после включения;
  • не требуют сварных работ, нет трубопроводов или разводки, за состоянием которой необходимо постоянно следить;
  • вес приборов значительно ниже, чем у водонаполненных радиаторов и разводки;
  • из всех возможных коммуникаций требуется только подключение к сети электроснабжения.

Такие качества иногда являются единственно применимыми для системы отопления дома. Встраиваемые электрические конвекторы допускают отключение на несколько дней в зимнее время при отсутствии хозяев без риска разморозить систему. Главное условие успешной работы — наличие напряжения в сети.

Расчет количества приборов

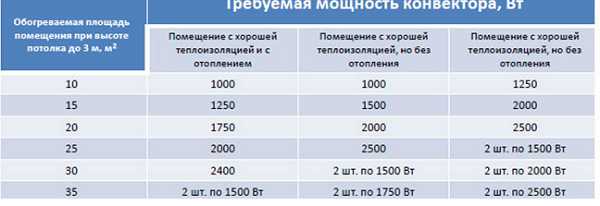

Существует общая пропорция для подсчета количества приборов. На 10 кв. м. площади дома должен приходиться 1 кВт мощности обогревателей.

Это соотношение действует и для встраиваемых конвекторов, причем расчет должен производиться именно исходя из общей площади, не только комнат.

Важно! Площадь коридоров, проходов и вспомогательных помещений тоже учитывается, иначе в доме будет невозможно создать комфортную температуру.

Для правильного определения количества приборов следует произвести такие расчеты:

  1. Определить общую мощность нагревателей, разделив площадь дома на 10.
  2. Определить фактическое число приборов обогрева по условиям планировки. Например, по одному конвектору под каждым окном, при необходимости — в коридорах и т. д.
  3. Определить мощность конвекторов для жилых комнат исходя из соотношения 1/10.
  4. Сумма мощностей конвекторов в жилых комнатах плюс тех, что находятся в коридорах или вспомогательных помещениях, должна быть равна или больше расчетной общей мощности обогрева.

Полученные данные будут основанием для выбора определенных приборов.

Правила выбора


Выбор прибора основан на подборе устройства, имеющего расчетную мощность (или близкую к ней).

Она должна удовлетворять требованиям посадочного места по габаритам и оборудованного системой терморегулирования, позволяющей объединять несколько устройств в одну общую группу.

Это основные критерии, которые должны выполняться прежде всего. После подбора устройств, подходящих по этим параметрам, можно выбрать наиболее устраивающие по внешнему виду, материалу или иным признакам, не имеющим принципиального значения для функционирования.

Кроме того, следует рассмотреть вопрос о типе конвекции. Дело в том, что наряду с естественной, часто встречаются модели с принудительной вентиляцией нагревателя — так называемые фанкойлы. Они создают более мощный поток теплого воздуха, отчего обогрев помещений становится более интенсивным. Такой вариант удобен для использования в регионах с сильными морозами или для домов, посещаемых нерегулярно и требующих быстрого обогрева с нуля.

Внимание! Использование фанкойла на практике, помимо прочего, означает наличие небольшого шума от вентилятора, который может быть слышен в ночное время.

Крепление


Установка внутрипольного конвектора производится в заранее оборудованный для этого отсек в толще пола (иногда — в подоконнике).

Непосредственный монтаж прибора прост.

Электрический конвектор в пол прикрепляется к днищу отсека при помощи специальных монтажных ножек, чаще всего имеющих форму уголка.

Порядок действий:

  1. Подготовка отсека — очистка, окраска или иная отделка (если требуется) разметка мест размещения крепежных ножек.
  2. Прикрепление крепежных уголков на шурупы и дюбели.
  3. Установка прибора, регулировка высоты над днищем отсека.
  4. Подключение электрических проводов.
  5. Пробный запуск прибора, при необходимости — дополнительная регулировка положения (особенно актуально для фанкойлов с целью устранения шума).
  6. Сверху отсек закрывается декоративной решеткой.

Внимание! Декоративная решетка, закрывающая отсек с конвектором, не должна накрываться никакими предметами или покрытиями — коврами, линолеумом и т. д. во избежание перегрева и отключения приборов.

Все провода должны быть проложены заранее, наружная прокладка проводов не допускается. Сечение и материал провода должны соответствовать паспортным данным устройства, для чего их надо выяснить заранее, во время общих работ с электрикой.

Плюсы и минусы


Плюсы внутрипольных конвекторов практически те же, что и у навесных или напольных:

  • эффективность действия;
  • возможность общего управления всеми приборами (или группами) одновременно, в то же время имея возможность индивидуальной настройки каждого конвектора;
  • нет нужды в монтаже разводки, трубопроводов и прочей коммуникации. Каждый прибор самодостаточен, одновременно являясь частью системы;
  • отсутствие нагрева корпуса исключает опасность пожара, а встроенный датчик предохраняет устройство от перегрева;
  • специфика использования встроенных конвекторов делает их невидимыми, освобождая стены или площадь комнаты от лишних объектов;

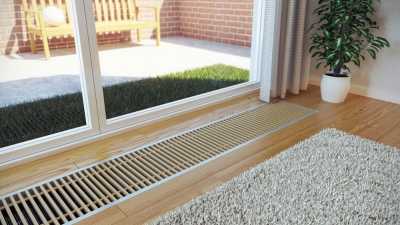

  • имеется возможность оборудования панорамных окон, начинающихся от самого пола.

Недостатки внутрипольных конвекторов тоже общие для всех типов:

  • зависимость от наличия напряжения в сети. Любые перебои, которые не редкость в местностях за чертой города, создают опасность полного прекращения подачи тепла;
  • расходы на электроэнергию (особенно в регионах с высокими расценками) могут существенно ударить по карману хозяев дома;
  • использование электроконвекторов вызывает насущную необходимость в организации эффективного теплосбережения, иначе никакой экономии не получится.

Все эти характеристики вызывают довольно противоречивые выводы: с одной стороны — надежно и эффективно, с другой — дорого и есть риск отключения энергии и, как следствие, отопления. Тем не менее принятие решения в пользу внутрипольных электроконвекторов может оказаться единственно возможным, не оставляющим шансов для других вариантов.

Полезное видео

Ознакомиться визуально с процессом установки внутрипольных конвекторов можно на видео ниже:

Выводы

В качестве вывода следует сказать о более сложных подготовительных работах по оборудованию для встраиваемых конвекторов рабочих отсеков. Для этого надо заранее определиться не только с типом обогревателя, но и по возможности с конкретной моделью прибора, чтобы знать его мощность и габариты.

Кроме этого, понадобится скрытая электропроводка, о которой тоже необходимо позаботиться заранее. Такие обстоятельства создают дополнительные затруднения при подготовительных и монтажных работах, но при этом встраиваемые в пол электрические конвекторы отопления делают всю систему более стильной и современной.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Notice: compact(): Undefined variable: limits in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: groupby in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853

ochag.online

Напольные конвекторы отопления встраиваемые в пол


Конвекторы, встраиваемые в пол, – выбор, советы экспертов

Собственники квартир и домов, все чаще, в последнее время, при монтаже систем обогрева, отдают преимущество напольному отоплению. Используя встраиваемые конвекторы, находится компромиссное решение с дизайнерскими тенденциями в интерьере помещений, декларирующими максимум свободного пространства. Особенное значение, приобретает такой вид обогрева, если в помещении панорамные окна.

Такого плана отопительные приборы давно с успехом применяются при входе в супермаркеты, кинотеатры, гостиницы для создания тепловой защиты от холода.

Применение напольных конвекторов и их функции

Попытаемся разобраться, почему же отдается предпочтение конвекторам, а не радиаторам?

  1. Во-первых, только напольный конвектор способен создать у постоянно открывающихся дверей и больших оконных проемов эффективную и мощную тепловую защиту.
  2. Во-вторых, используя термоэффект, можно быстро нагреть большое помещение, распределив потоки теплого воздуха.
  3. Далее, благодаря использованию конвекторов у панорамных окон, такое явление, как запотевание и образование конденсата, сведено к минимуму.
  4. Наконец, при работе водяных напольных конвекторов, можно быстро обеспечить комфортную температуру воздуха, невзирая на высокие потолки в помещении – таких как музеи, кинотеатры и супермаркеты.

Конструктивные особенности конвектора

Рассмотрим отопительные приборы, использующие активное движение теплого воздуха, способствующее быстрому обогреву и поддержанию заданной температуры помещения.

Конструктивно, напольный прибор отопления — это корпус с теплообменным радиатором, закрытым декоративной решеткой.

  • Как правило, корпус, встраиваемый в пол, изготавливается из нержавеющей стали. Его монтаж производят одновременно с планировкой пола.
  • В состав теплообменного радиатора входят трубки из меди и пластины из алюминия, имеющие высокий коэффициент теплоотдачи.
  • В наружной части корпуса имеется место для декоративной подрешетки, закрывающей корпус с теплообменником. Решетка, как правило, металлическая, хотя может быть и деревянной и мраморной.
  • В последнее время, производители все чаще устанавливают внутри конвектора вентиляторы, для принудительной циркуляции воздуха.
  • Для ликвидации воздушных пробок в теплообменной трубе, в конвекторах есть клапан для выхода воздуха. Его задача – обеспечение нормальной циркуляции теплоносителя.
  • Терморегулятор с датчиком или термостат, которыми могут быть оснащены конвектора, предназначены для контроля и управления определенной температурой в помещении. В случае их отсутствия, роль регулирования выполняют обычные шаровые краны.
  • В комплектацию конвектора отопления может быть включен дополнительный воздуховод.
  • Кроме одноуровневых, для усиления тепловой мощности, могут использоваться и двухуровневые конвектора. В этом случае возможны, как параллельная, так и последовательная схема подключения.

3 варианта внутрипольных конвекторов

На сегодняшний день представлены три основных варианта напольных конвекторов с принудительной и естественной циркуляцией воздуха.

  1. Водяной конвектор отопления без вентилятора. Движение теплого и холодного воздуха происходит согласно законам физики. Процесс достаточно медленный, но зато бесшумный.
  2. Напольный водяной конвектор с вентилятором для принудительной циркуляции. В качестве принудительного вентилятора используется тангенциальный (беличье колесо). Работает он от 12 Вольт, что является безопасным в условиях работы конвектора.
  3. Двухконтурный напольный конвектор, использующий функции охлаждения и нагрева воздуха. Применение многофункциональных конвекторов, увеличивает эффективность использования напольного варианта отопления и охлаждения помещения.

Такие устройства для отопления еще можно классифицировать:

  • По размерам;
  • По мощности;
  • По оснащенности конвектора дополнительными устройствами контроля и регулировки.

Монтаж: особенности и рекомендации

Установка и монтаж внутрипольных приборов отопления осуществляется в заранее приготовленное место в полу. Неважно в каком – бетонном или деревянном. Если до заливки пола, вы не предусмотрели место для отопительных приборов и долбить бетон нет желания, то можно сделать фальшпол, поднятый над основным, до одного уровня с решеткой прибора.

При организации работы по подготовке места под прибор и последующем монтаже необходимо учесть:

  • Размеры ниши под конвектор должны учитывать возможность подключения к системе отопления и окончательное половое покрытие.
  • После монтажа внутрипольный прибор должен быть неподвижно зафиксирован, прежде чем будут залиты, образовавшиеся щели.
  • Возможный просвет между декоративной решеткой и чистовым полом, заделывается герметиком.
  • В случае когда пол еще не залит, монтаж и обвязка внутрипольного конвектора облегчен. Единственное что необходимо помнить, это крепкая фиксация устройства перед заливкой пола.
  • Обвязка внутрипольного конвектора отопления осуществляется металлопластиковыми трубами.
  • Если конвектор оснащен принудительным вентилятором, необходимо предусмотреть подвод электрокабеля.

Напольные конвектора и их функциональность

Между напольными и внутрипольными конвекторами отличие только в их установке. Отопительные напольные приборы монтируются и закрепляются непосредственно на пол, что, конечно, намного удобней и проще. Несложным является и подключение к отопительной системе.

Стандартные напольные приборы достаточно компактны и обладают высоким коэффициентом теплоотдачи. Они лучше всего подходят для организации тепловой защиты при панорамных окнах, поднятых на некоторую высоту от пола. Такие устройства не дадут появиться конденсату на окнах.

Подключение у напольных приборов может быть нижним или боковым, и по этому признаку осуществляется их выбор.

Конечно, главным преимуществом напольных устройств является простой и удобный монтаж.

Водяные конвектора: преимущества и недостатки

К достоинствам можно отнести:

  • Эффективное прогревание помещения, использующее постепенное распределение воздушных потоков.
  • Результативный обогрев помещения достигается малым объемом воды, нагреваемой до шестидесяти градусов, что дает существенную материальную экономию средств.
  • Малый вес и небольшие размеры приборов, делают возможным монтаж даже неспециалисту.
  • Отказываясь от массивных радиаторов и переходя на напольные и внутрипольные приборы, освобождается пространство в помещении, что делает его более современным.
  • Потоки воздуха от приборов, смонтированных под панорамными окнами, не дают образовываться конденсату.
  • Возможность использования в любом интерьерном стиле, благодаря своему актуальному виду.
  • Высокий запас прочности устройств, возможность устойчиво работать при высоких температурах – до девяноста градусов, создает возможность использования в жестких климатиче

www.teplo-ltd.ru

Конвекторы встраиваемые в пол, установка и принцип работы

Общепринято обогревать дома при помощи радиаторов батарей центрального отопления. Однако это далеко не единственный способ, обеспечивающий нас теплом. Есть и другие, не менее эффективно справляющиеся с этой задачей и более подходящие для отдельных случаев. К ним можно отнести конвекторы, встраиваемые в пол.

Обогрев с помощью конвекторов

Такой способ обогрева помещения нельзя назвать новым и незнакомым, однако в городских квартирах он практически не применяется. По сути дела, это те же батареи центрального отопления (немного видоизменённые), но только встроенные в пол. Конструктивное исполнение конвекторов, встраиваемых в пол, отличается от исполнения радиаторов, но в них реализован похожий принцип обогрева.

Чаще всего такие устройства используются для обогрева в нестандартных условиях. Сейчас очень популярно  панорамное остекление, особенно в магазинах и многочисленных коммерческих организациях, когда окно начинается от пола и заканчивается у потолка. Вот в подобных условиях конвекторы, встраиваемые в пол, и будут отличным заменителем радиаторов.

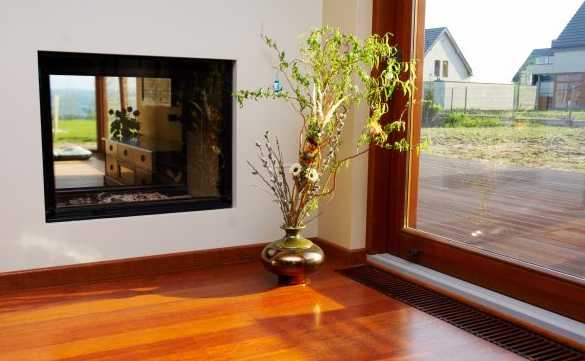

Конвектор встроенный в пол

При таком обилии стекла последние просто негде разместить. Стены, на которую можно закрепить батарею отопления, здесь нет, а крепить радиатор каким-то сложным способом перед окном – испортить весь дизайнерский замысел и интерьер помещения.  Поэтому, как вариант, используют конвекторы, встраиваемые в пол. По сути, они создают тепловую завесу вдоль поверхности окна, препятствуя поступлению холодного воздуха.

Устройство конвекторов

По внешнему виду они напоминают длинный пенал, закрываемый сверху декоративной решёткой, теплообменник находится внутри пенала. Он затем целиком помещается в специально подготовленную нишу на полу и подключается к центральной системе отопления. Сверху крепится декоративная решётка, из которой выходит тёплый воздух. Вот, практически конвектор отопления в полу готов. Как это выглядит в действительности, а также  его принцип действия, понятны без дополнительных объяснений из приведённой ниже фотографии.

Принцип действия теплового конвектора встроенного в пол

Более пристальное внимание необходимо обратить на теплообменник. Обычно у конвекторов, встраиваемых в пол, он пластинчатый и представляет собой пластины, чаще всего алюминиевые, закреплённые на металлической трубе, по которой циркулирует теплоноситель. За счёт плотного контакта между пластинами и трубой от неё происходит передача тепла на пластины, а уж от них идёт теплообмен с окружающим воздухом.

Рекомендуем к прочтению:

Многие конвекторы отопления, встраиваемые в пол, дополнительно оснащаются вентиляторами, что позволяет увеличить их теплоотдачу.

Совместно с такими устройствами прекрасно работают регуляторы, позволяющих поддерживать заданную температуру. Также стоит сказать, что декоративные решётки выпускаются в разнообразном оформлении, в том числе и цветофактурном исполнении, что позволяет подобрать подходящий вариант для конкретного интерьера.

Декоративные решетки

Для подключения к системе отопления используются вводы, расположенные либо на противоположных боковых сторонах, либо с одного торца. Для условий, когда нет возможности использовать горячий теплоноситель, можно применять конвекторы, встраиваемые в пол, электрические.

О производителях

Достаточно широкое использование панорамного остекления при строительстве коттеджей, в торговых, коммерческих и общественных местах порождает спрос на конвекторы в пол. Выбрать какого-то одного производителя из общего списка достаточно затруднительно. Да, наверное, это и не нужно, т.к. благодаря имеющемуся многообразию можно подобрать подходящее к конкретной ситуации устройство.

Так, если требуется узкая и невысокая модель, или если требуется использовать конвектор вместо подоконника, а также нужно иметь возможность задействовать систему управления обогревом, то чешские конвекторы, встраиваемые в пол, minib будут, возможно,  наиболее подходящими в такой ситуации.

Чешкий напольный конвектор Мinib

Но это не единственный производитель, изготавливают подобную продукцию в Словении, Бельгии, Германии, России. Конвекторы, встраиваемые в пол – Германия их производит или любая другая страна, обычно отличаются высоким качеством изготовления, и у каждой из предлагаемой производителями модели имеется некоторая особенность. Например, у каких-то вариантов конвекторов есть нестандартное исполнение по габаритам, для управления могут быть использованы аналоговые или цифровые регуляторы, конструкция самого конвектора может позволять лёгко выполнить его очистку и   уборку, и т.д.
Как ещё один пример многообразия моделей можно обратить внимание на конвекторы, встраиваемые в пол, Бриз. Эта серия конвекторов одинаково пригодна для использования в жилых комнатах квартир, в торговых залах, офисах, и т.д. Модели обладают незначительным уровнем шума встроенных вентиляторов при вполне достаточной мощности.

Рекомендуем к прочтению:

Конвектор встраиваемый в пол Бриз

Так что, купить конвектор, встраиваемый в пол, не составит никаких трудностей. Однако стоит иметь в виду, что при покупке могут возникнуть некоторые нюансы. Если вы рассматриваете как источник отопления встраиваемые в пол конвекторы, цена таких изделий выше, чем у привычных батарей. Кроме того, она зависит от комплекта поставки, в частности, это касается выбора решётки.

Выбор между конвекторами и теплыми полами

Какие бы достоинства конвекторов не превозносили изготовители и их дилеры, стоит иметь в виду, что это локальный источник обогрева. Фактически, при всех отличиях от обычного радиатора отопления, он делает то же самое – прогревает воздух в месте своего расположения.

Особенность такого способа обогрева – профиль распределения температуры зависит от расстояния до источника тепла, чем от него дальше, тем ниже температура.

Надо ещё учесть, что на эту особенность накладывается зависимость от высоты помещения – если оно очень высокое, то тепло может просто «потеряться».

Электрический конвектор

Что же касается тёплых полов, то здесь картина совсем другая. Температура равномерно распределена вверх по всей площади помещения, не оставляя непрогретых зон. При таком обогреве помещения, если уж тепло, то тепло везде, а не только около печки. Конечно, выбор способа отопления – дело личных вкусов и пристрастий, а также он обусловлен особенностями помещения, интерьера и многими другими факторами. Поэтому выбор – теплый пол или конвектор, каждый будет делать самостоятельно, исходя из особенностей системы обогрева и личных соображений.

Довольно-таки часто в строительстве в последнее время используется панорамное остекление, особенно в многочисленных торговых, финансовых и коммерческих учреждениях. И одна из проблем, связанных с широким применением стекла, – как разместить при этом традиционные системы обогрева. Во избежание такого противоречия в качестве источника обогрева в подобных случаях очень хорошо подходит встраиваемый в пол конвектор. Он позволяет выполнить отопление, в то же время практически не видим и не вносит диссонанс в интерьер.

centro-pol.ru

Что важно знать о внутрипольных конвекторах отопления

При обустройстве системы отопления в общественных и жилых помещениях все большую востребованность получают напольные отопительные конвекторы.

Объясняется такая популярность тем, что этот сравнительно «молодой» вид отопительных приборов позволяет эффективно решить проблемы обогрева помещений в тех случаях, когда применение обычных радиаторов нецелесообразно по эстетическим или технологическими причинам, или же попросту невозможно.

Разновидности приборов

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.

Корпус

Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.

  • Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.

Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.

  • Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны — здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.

Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.

Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.

Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.

Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

Теплообменник

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.

  • Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.

Трубка с обоих концов оснащена резьбовой частью — фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.

Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.

  • У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.

Материал пластин такой же — медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.

В плане монтажа с ними попроще – требуется только подводка кабеля.

Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.

Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным

Решетка

Сверху, конвектор отопления в пол,  забран решеткой. Исполняться она может из различных материалов — металл, полимеры, ценные породы древесины.

Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.

Дополнительные опции

  • Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.
  • И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.

Особую разновидность конвекторов представляют фанкойлы.

Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости — чиллеру.

Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.

Достоинства и недостатки конвекторов, сфера их применения

Итак, где оправдывает себя применение напольных или внутрипольных конвекторов отопления:

  • Помещения с высокими окнами, вплоть до пола, или с низким уровнем подоконников, который не позволяет разместить традиционные радиаторы.

Широко применяются они линейно вдоль застекленных стен в спортивных залах, оранжереях, торговых комплексах, культурных центрах.

В любом случае, такие приборы создают своеобразную эффективную теплую воздушную завесу от проникновения холода.

  • Представляют они большое удобство и для детских учреждений.

Нет риска травмирования детей об острые углы приборов, полностью исключена возможность получения ожогов – поверхность вешних решеток никогда не нагреется до опасной температуры. В то же время они не ограничивают свободное для игр пространство.

  • Нередко и владельцы частного жилья не желают портить задуманный интерьер помещения навеской настенных радиаторов отопления.

Внутрипольные конвекторы – один из вариантов решения этой проблемы. Одно из главных достоинств конвекторов – они не занимают пространства, не портят внешнего облика помещения, а порой даже привносят в него особый визуальный эффект.

  • При правильном подборе мощности и грамотном размещении их по пространству комнаты, они вполне могут стать основным или даже единственным источником тепла, конечно, если это позволяют высота потолков и общая площадь помещения.

Размещение их около часто используемой входной двери позволяет задерживать до 80-90% холодного воздуха, проникающего извне.

Могут возразить, что эффективной скрытой системой отопления являются и теплые полы. Это действительно так, но все же между ними и конвекторами есть значительные различия:

  • Установка системы тёплого пола – процесс гораздо боле дорогой и трудоемкий.
  • Контур труб для теплого пола имеет жесткие ограничения как по минимальной, так и по максимальной длине, по уровню давления и температуре теплоносителя.

Этих ограничений практически нет при использовании конвекторов.

  • Система «теплый пол» предусматривает достаточно равномерное распределения теплообменных труб по всей площади комнаты, а конвектора позволяют сделать акцент на самых проблемных участках помещения.
  • Ремонт и обслуживание конвекторной системы – гораздо проще.
  • Эксплуатация теплого пола может, со временем, привести к пересыханию паркета из натурального дерева или появлению щелей на ламинате, особенно если температура теплоносителя будет выше 40 градусов.

С конвекторами это невозможно в принципе –поверхность пола не подвергается температурному воздействию.

Однако, есть у такой системы отопления и свои, достаточно серьезные недостатки:

  • Мощные конвекционные потоки увлекают за собой большое количество пыли.
  • При высоких, более 3 метров, потолках в жилых помещениях такое отопление не принесет желаемого эффекта.
  • Неравномерность прогрева участков комнаты, неизбежная при конвекторной схеме, может привести к появлению сильных сквозняков холодного воздуха вдоль поверхности пола.

Как подойти к выбору внутрипольного конвектора

  • Прежде всего нужно правильно рассчитать потребное количество конвекторов для обогрева конкретной комнаты.

В паспортных данных изделия обязательно указывается тепловая мощность прибора при определенной температуре теплоносителя. Подробный расчёт требуемого количества – достаточно сложная процедура, учитывающая множество факторов.

В очень грубом приближении, при достаточной термоизоляции помещения и стандартной высоте потолков, можно говорить примерно о 100 Вт на квадратный метр площади.

  • Учитывается место планируемой установки -обычно это делается линейно вдоль окон или внешних стен.

Принимаются в расчет габариты конвектора – его длина и обязательно — высота, чтобы была возможность углубить его в толщу пола.

  • Важная величина – рабочее и опрессовочное давление конвектора. Она должна соответствовать параметрам сети отопления и, безусловно, создавать определенный запас.
  • Материал изготовления.

Для встраиваемых в пол конвекторов должна обеспечиваться требуемая жесткость, а если планируется их замуровка в стяжку – то и устойчивость к агрессивной среде. Лучше всего отдать предпочтение нержавеющему корпусу.

Обязательно проверяется материал гибких шлангов – они также не должны поддаваться коррозии.

  • Наличие вентилятора резко повышает производительность конвектора.

Правда, будет определенный расход электроэнергии, но на фоне достигнутой экономии от работы принудительной вентиляции он будет практически незаметен. Не забываем, что в этом случае необходимы будут подводка кабелей, места для размещения трансформаторов.

  • Несложность устройства напольных конвекторов и устойчивый спрос повлекли их массовый выпуск как промышленными предприятиями, так и практически полукустарными частными мастерскими.

Чтобы не нарваться на недоброкачественную подделку, приобретать стоит проверенный, сертифицированный товар известных производителей.

Ведущие производители отопительных напольных конвекторов

VARMANN

Российская компания, создававшаяся когда-то лишь для реализации импортной климатической техники, но руководство которой быстро осознало важность собственного производства.

Учитывая спрос на конвекторы среди россиян, VARMANN выпускает собственные модели, используя при этом передовые европейские производственные линии.

Фирма выпускает несколько линеек встраиваемых в пол конвекторов.

  • Серия Ntherm – модели с естественной конвекцией средней и повышенной мощности, с водяными или электрическими (Ntherm Electro) теплообменниками.
  • Серия Qtherm – конвекторы встраиваемые в пол компании Varmann. Это модели с принудительной вентиляцией, также с различными типами теплообменников, с интеллектуальной системой регулирования микроклимата.
  • Модели «Qtherm HK» — двухконтурные, рассчитанные как на отопление, так и на кондиционирование воздуха.

EVA

Совместное российско-шведское предприятие EVA выпускает конвектора, максимально адаптированные для наших условий.

В ассортименте фирмы «ЕВА» – конвектора всего диапазона мощностей – от небольших приборов без вентилятора до сверхмощных, способных обогреть большие помещения, оснащенных бесшумными вентиляторами германского производства..

На всю свою продукцию производитель дает гарантию 10 лет безаварийной работы.

JAGA

Популярная бельгийская компания — признанный лидер в производстве конвекторных систем.

Особым спросом пользуется ее продукция среди владельцев жилья – модели Micro Canal Floor и Mini Canal, при совсем небольших размерах, обладают поразительной теплоотдачей, а конвектор Mini Canal DBE, оснащенный вентилятором, отлично показывает себя даже при невысоких температурах теплоносителя.

Фирма не скупится на гарантийные обязательства: на все изделия – 30 лет!

KLIMA

Словенская фирма, успешно работающая в этом направлении уже 60 лет.

Ассортиментный ряд компании Klima– это более 130 моделей водяных конвекторов серии TKV — с принудительной циркуляцией, и TK — с естественной. Если после индекса добавлена буква S, например, TKV- S, то конвектор предназначен для помещений с повышенной влажностью

Конвекторы БРИЗ

Стараются не уступать западным аналогам и изделия Кимрского завода КЗТО (Тверская обл).

Линейка моделей – очень широка, от конвекторов для обогрева промышленных цехов до миниатюрных приборов, предназначенных для небольших жилых комнат.

Удобно, что производитель принимает заказы и на изготовление решеток по желанию потребителя – из алюминия, нержавейки или дерева с лакировочным покрытием.

Уровень цен на внутрипольные конвекторы отопления

Многообразие конвекторов – без преувеличения, огромно. Для примера приведены цены на несколько моделей конвекторов отопления встраиваемых в пол:

ПроизводительМодельКраткое описаниеГабариты (длина, ширина, высота)Теплоотдача (мощность, Вт) при 70 градусах теплоносителяцена
VARMANN (Россия)Nthermводяной, с естественной конвекцией, с решеткой под фактуру дерева1000×190×9017315700
VARMANN (Россия)Ntherm Electroэлектрический, с естественной конвекцией, с решёткой под бронзу750×190×11010511300
EVA (Россия-Швеция)COIL-KBводяной, с вентилятором, корпус – нержавеющая сталь.900×303×125218 – 1130, в зависимости от скорости вращения вентилятора28450
JAGA (Бельгия)Mini Canal DBEMICA_DBE L-PROFILE H014 L100 B26/ DBNводяной, с вентилятором, для систем с низкой температурой теплоносителя1000×260×140152337600
KLIMA (Словения)TK/08-080x20x10/019водяной, с естественной конвекцией, базовое минимальное исполнение800×200×1053009200
БРИЗ (Россия)Встраиваемый конвектор «Бриз 200х80»водяной, с естественной конвекцией, базовое минимальное исполнение, без стоимости решетки800×200×802327680

Очевидно, что назвать дешевыми встраиваемые внутрипольные конвекторы отопления не получится. Тем не менее, это очень выгодное вложение денег, которое должно сторицей окупиться комфортным микроклиматом в доме и существенной экономией на оплате коммунальных услуг.

nastilaem.com

Конвекторы отопления водяные встраиваемые в пол


Конвектор, встраиваемый в пол – инновационное решение для обогрева дома

Системы отопления постоянно развиваются. Дело не только в том, что традиционные приборы совершенно не подходят к дизайну современного жилья, нередко их просто невозможно использовать в таких условиях, к примеру, в помещениях с большой площадью панорамного остекления. Сегодня мы является свидетелями эволюции отопления. Ярким тому свидетельством являются внутрипольные конвекторы – одна из лучших разработок последних десятилетий в этой области.

Конвектор, встраиваемый в пол, удобная и эффективная система отопления. КПД подобного оборудования превышает 90%, к тому же это реальная возможность энергосбережения. Конвектор напольный размещается в специальном металлическом коробе. Последний защищен от коррозии, а с внутренней стороны имеет напыление, отражающее тепло.

Принцип действия

Радиаторы в полу – это обычные отопительные приборы, в которых передача тепловой энергии происходит по принципу естественной конвекции, происходящей из-за разницы температур. Нагретый при контакте с обогревателем воздух подымается вверх, уступая место уже остывшему у поверхности напольного покрытия. Так продолжается по кругу: холодный воздух затягивается в короб и, нагревшись от конвектора отопления, выходит наружу.В ряде моделей (так называемые фанкойлы) предусмотрены встроенные вентиляторы, работающие практически бесшумно. Принудительная конвекция значительно ускоряет и улучшает обогрев, обдувая теплообменник.

Встроенный конвектор вмонтирован в пол и закрыт модельной решеткой, заподлицо с напольным покрытием, которая ничем не препятствует выходу нагретого воздуха. Встраиваемое отопление называют также дизайн радиаторами, поскольку они оригинально дополняют интерьер помещения. Такое оборудование снимает также любые ограничения на расстановку мебели. В частности, их можно располагать в достаточной близости от батареи в полу.

Конвекционные потоки начинают свое движение непосредственно от поверхности пола. Это, несомненно, способствует более эффективному смешиванию воздуха.

Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы

konvektor-1konvektor-2
Основные виды

Внутрипольные конвекторы отопления классифицируют по разным параметрам. В частности, на основе источника нагрева их делят на:

  • электрические. В этом случае температура теплоносителя внутри радиаторов отопления в полу повышается за счет нагревательного элемента, который питается от электрической сети;
  • питающиеся от циркуляционного контура. Принцип работы этих приборов совпадает с тем, который имеет традиционный радиатор водяного отопления. То есть теплоноситель, нагретый при горении дров, дизельного топлива или газа, отдает тепло в процессе циркуляции по контуру.
Конструктивные особенности

Впольный конвектор электрический

Отметим некоторые конструктивные особенности этих приборов.

  • Нагревательный элемент – ТЭН, на корпусе которого смонтирован комплект пластин. За счет них увеличивается площадь теплопередачи. Их изготавливают из меди, алюминия и тонколистовой стали – материалов с высоким коэффициентом теплопередачи.
  • Долговечность радиатора напрямую связана с качеством ТЭНа. Многие из известных производителей изготавливают его из антикоррозионной стали. В некоторых моделях электрических конверторов пол используются теплообменники из керамики или металлокерамики.
  • Теплопроизводительность, представленных на рынке устройств колеблется в пределах 0,75 – 3,75 кВт.
  • Короб устройства, по низу которого смонтирован теплообменник, имеет форму перевернутого П. Чтобы прибор обеспечивал эффективную естественную конвекция, его высота не должна быть меньше 20 см. В случае встроенного отопления, оснащенного вентилятором, этот параметр особого значения не имеет.
Для электрических отопительных впольных устройств нет нужды в прокладке трубопровода – ни подводящего, ни обратного, достаточно только подвести электропитание.

Главный и, пожалуй, единственный минус этих устройств – высокая стоимость энергоносителя. Их устройство экономически оправдано, если расходы по прокладке водяного намного выше, чем выгода, полученная при снижении регулярных затрат на эксплуатацию электрических.

Водяной

Многие проводят аналогию между встраиваемыми водяными конвекторами и теплым полом. Пожалуй, их можно считать упрощенным вариантом последних, работающих по другому принципу.

  • Тепловой поток, который выдает теплый пол, передается через два вида теплопередачи: лучистый теплообмен и конвекцию. Тогда как при работе водяного конвектора отопления в полу налицо только конвекционная теплопередача. Что же касается другой составляющей, лучистого теплообмена, то он создает только побочный эффект.
  • Теплообменник этих приборов подключается к контуру индивидуального отопления. Производительность теплового потока для устройств с естественной конвекцией изменяется в пределах 300 – 3500 Вт в зависимости от конструкции. Для моделей с принудительной вентиляцией имеет значение не только конструкция, но и количество вентиляторов. Их производительность изменяется в промежутке 200–2800 Вт.
  • Теплообменник встраиваемого в пол водяного конвектора присоединяется к трубопроводам, по которым циркулирует теплоноситель. На лотке предусмотрено посадочное место, которое рассчитанно на декоративную решетку под определенную нагрузку.

Водяные конвекторы отопления имеют несколько вариантов исполнения теплообменника. Отметим основные:

  • черная сталь. Это самый бюджетный вариант, однако такой теплообменник недолговечен, поскольку подвержен коррозии;
  • медь. Изделия из этого дорогостоящего материала отличают высокая степень теплопроводности и полное отсутствие коррозии;
  • комбинированный вариант. Медные трубы имеют тонкое оребрение, для которого используют алюминий, значительно дешевле. Стоимость теплообменника из меди и алюминия значительно ниже медного, хотя по эффективности не очень ему уступает. Что же касается стального варианта, то его производительность как минимум вдвое меньше, чем у медно-алюминиевого.

Водяной конвектор, встраиваемый в пол, имеет определенные ограничения,  в основном связанные с установкой устройства. В частности, это связано с их минимальной глубиной, равной 6,5 см. Допустим, монтаж предполагается проводить в хрущевке. Если учесть стандартную высоту потолка (2,5 м) и глубину стяжки под напольное отопление (7 см), то очевидно, что сделать это будет достаточно сложно. Отсюда можно сделать вывод, что этот способ обогрева предпочтительнее использовать в помещениях, имеющих высокие потолки, к примеру, в частных домах.

Каким бы ни был материал теплообменника, конвектор помещают в короб. Для его изготовления используют обычно черную сталь, покрытую антикоррозийным составов, или тонкую нержавеющую сталь.

Решетка

Дизайн этих приборов обычно связывают с внешним видом решетки. Не зря же ее называют декоративной. Это единственный визуально видимый элемент конструкции. Она, можно сказать, не нагревается при работе прибора, то есть к ней можно спокойно дотрагиваться или ходить. Это позволяет использовать теплоноситель с достаточно высокой температурой.

Основные характеристики решетки – это ее площадь и размер щелей. Свободная циркуляция требуемого количества воздуха зависит от отношения площади элемента к суммарной площади щелей.

Решетка должна быть прочной и долговечной. Этим и определяется и выбор материала для нее. Это может быть металл или дерево и другие материалы. Дизайн решетки можно разнообразить, изменив форму щелей, ее цвет и фактуру поверхности.

Решили установить в детскую конвект

www.teplo-ltd.ru

Конвекторы, встраиваемые в пол: электрические, водяные, установка

Сегодня, благодаря новым технологиям и моде на стильные решения в интерьере, внутрипольные конвекторы отопления приходят на смену стальному радиатору под окном. Нельзя сказать, что конвекторы, встраиваемые в пол — это что-то весьма новое и абсолютно не известное рядовому пользователю. По сути, это такие же батареи центрального отопления с дополнениями, только искусно спрятанные дизайнерами, для создания в доме современного креативного дизайна и особого уюта.

Сфера применения

Внутрипольные конвекторы отопления широко применяются в загородных коттеджах, где остекление выполнено в виде своеобразной галереи или панорамных окон, со стеклянными раздвижными дверями. Также он пригодится и в современных офисных зданиях, банках – панорамное остекление сейчас применяется повсеместно. Именно в таких случаях внутрипольный электрический конвектор приходит на смену радиатору отопления, идеально вписываясь в интерьер. Согласитесь, трудно представить себе вид помещения со стеклянными стенами и одиноко торчащими радиаторами вдоль анфилады окон.

Внутрипольный конвектор водяного или электрического типа создает мощную тепловую завесу вдоль панорамных окон, не допуская холодный воздух в помещение, сохраняя комфортные условия пребывания независимо от погоды за окном.

Поместив конвектор перед входной дверью, вы создаете искусственную тепловую преграду для 90% холодного воздуха, проникающего снаружи.

Итак, напольный или внутрипольный вариант конвекторов применяется:

  • в помещениях с высокими окнами от пола до потолка или там, где низкое расположение оконных блоков не позволяет использовать стандартные радиаторы;
  • вдоль полностью застекленных стен в спортзалах, оранжереях, торговых комплексах и культурно-массовых центрах развлечений;
  • в детских учреждениях — садиках и яслях для исключения травматизма при неудачном падении вблизи радиатора отопления при обычной схеме.

Многие домовладельцы начинают встраивать конвекторы после проведения евроремонта, не желая портить новый современный интерьер устаревшими типами радиаторов. Именно установка внутрипольных конвекторов и их гармоничное распределение считается специалистами правильным вариантом решения таких проблем, ведь они не занимают много места и органично вписываются в любой интерьер, не нарушая создавшейся идиллии.

Принцип работы

Внешний вид конвектора напоминает длинный пенал, прикрытый ажурной решеткой, которая хрупкая только на вид: она способна выдерживать нагрузку до 40 кг. Принцип действия довольно простой: холодный воздух всасывается, затем нагревается и возвращается в помещение. Теплый воздух по законам физики поднимается, вытесняя холодные потоки вниз — таким образом, происходит теплообмен в помещении.

Обычно у таких устройств, как конвекторы в пол, теплообменник пластинчатого типа — довольно плотный ряд алюминиевых пластин на единой трубе, внутри которой циркулирует горячая вода. Тепло от нее распределяется на пластины, которые нагревают циркулирующий воздух. Устройства бывают как с вентилятором, так и без него. Эффективность первых значительно выше.

Устройство снабжается встроенным регулятором температуры механического или электронного типа для установки заданного температурного режима.

Встраиваемые конвекторы для отопления при правильном подборе и грамотном распределении по всему помещению становятся единственными источниками тепла, справляясь с поставленной задачей за счет планомерной циркуляции теплых потоков воздуха по всему пространству.

Конструкция изделий

Электрический или водяной конвектор основан на принципе естественной циркуляции воздуха, который нагревается, соприкасаясь с корпусом теплообменника. Простая, известная всем схема, а необычность самого конвектора скрыта в его конструктивном исполнении.

Корпус

Обычно это металлический короб от 1 до 2 м длины. Корпус различается у напольных и внутрипольных изделий.

  1. Напольные приборы могут декорировать под скамейки или другую мебель, они имеют опорные ножки. Удобство их оформления в том, что они не требуют проведения сложного монтажа, кроме скрытой подводки труб или кабеля в том случае, когда используется электрический конвектор.
  2. Корпус конвекторов внешне непривлекателен — ставка здесь делается на повышение прочности и антикоррозийные способности. Встроенный в пол, такой короб должен функционировать аналогично напольному варианту. Высота короба доходит до 150 мм, но на поверхности нам видна лишь декоративная решетка, которая даже не выступает над уровнем пола — одно из основных требований установки такого вида изделий.

Теплообменник

Внутри находится специальное устройство, конструкция которого напрямую зависит от того, какого вида конвектор: электрический или водяного типа.

Внутрипольный водяной конвектор для отопления, как правило, имеет теплообменник в виде трубы, иногда змеевика, с плотно наваренными ребрами или поперечными пластинами из цветного металла. С обоих концов есть фиттинги, отвечающие за подключение к системе. Этот вид внутрипольных конвекторов наиболее практичен, потому что позволяет подключение к любой системе отопления: центральной или автономной. Обычно все делается по параллельной схеме, чтобы обеспечить равную температуру на всех конвекторах в цепи.

Электрический конвектор, который встраивается в пол, имеет несколько нагревательных элементов с корпусами из нержавеющей стали — такие  ТЭНы не выжигают кислород из воздуха помещения. Иногда такого вида обогреватели укомплектовываются более эффективным пластинчатым радиатором, где пластины выполнены из цветного металла: бюджетные варианты из алюминия, а более дорогие из меди.

Монтаж таких устройств обходится проще — надо только обеспечить подвод силового кабеля. Они, как правило, устанавливаются с вентилятором, который обеспечивает равномерное распределение потоков теплого воздуха по всему помещению. Регулировка у таких конвекторов осуществляется автоматикой, пользователь только устанавливает предел желаемой температуры. Микроклимат постоянный и довольно комфортный, вот только один недостаток — большой расход электроэнергии.

Декоративная решетка

Монтаж внутрипольных конвекторов завершает довольно прочное устройство, выполненное из металла, прочных полимеров или по специальному заказу пользователя из ценных пород экзотических деревьев – декоративная решетка. Специалисты советуют обратить особое внимание на подбор внешнего вида решетки в соответствии с дизайнерским стилем оформления комнаты — она должна гармонично вписываться в интерьер, не препятствуя свободному перемещению жильцов дома, идеально пропускать потоки воздуха.

Дополнительные устройства

Многие конвекторы для повышения эффективности использования идут в комплекте с вентилятором, иногда даже несколькими — в результате получается система принудительной циркуляции. Кроме этого, многие устройства, независимо от источника нагревания воздушного потока, укомплектовываются датчиками и термостатами, которые обеспечивают установку оптимальной температуры.

К особой разновидности встраиваемых конвекторов относятся так называемые фанкойлы — специальные системы, которые способны одновременно обеспечивать вентиляцию с кондиционированием, а также обогрев всего помещения. Самая сложная из них — это встраиваемый вариант из четырехтрубного теплообменника с одновременным подключением к системе отопления и к охладителю рабочей жидкости с экзотическим названием чиллер.

Более простые варианты — одноконтурные, двухтрубные — требуют сезонного переключения с обязательным вызовом мастера.

Все аналоги систем fan coil оснащены вентиляторами, чтобы обеспечивать принудительную циркуляцию воздушных потоков.

Плюсы и минусы использования

Внутрипольный конвектор электрического типа или водяного отопления работает намного лучше системы «теплый пол», где основной недостаток — постепенное растрескивание со временем паркета или ламината. Если у вас есть дети, то преимущества встроенной системы также очевидны: исключаются ожоги кожного покрова от прикосновения, освобождается больше места для подвижных игр.

О ремонте я уже не буду говорить — обслуживание конвектора во много раз дешевле самой простой системы теплого пола, да и встраивание его не занимает много усилий. Подобрать конвектор так же просто, как и обычный обогреватель, а вот выбрать теплый пол для вашей квартиры – довольно трудоемкий процесс.

К минусам конвекторного обогрева помещения относятся:

  • во время перемещения воздушного потока вся пыль в помещении оседает на декоративных решетках;
  • помещения с высотой потолков выше 3 метров не будут рационально обогреваться.

Встраиваемые конвекторы относятся к дорогим видам отопления, но они позволяют экономить на оплате коммунальных услуг, если правильно рассчитать их мощность.

Выбираем конвектор

Прежде всего, нужно определить достаточное количество конвекторов отопления для последующего их размещения в полу вашего дома. Прежде чем совершить покупку, надо подсчитать, сколько нам потребуется тепла, чтобы обогреть все помещение.

Для комфортного проживания нужно примерно 1 кВт на 10 кв. м, при этом утечки тепла быть не должно — теплоизоляция всего дома должна быть без потерь. В паспорте каждого изделия обязательно указана его мощность, поэтому необходимые расчеты сделать можно, хотя это не так легко, как кажется.

Для этого надо учитывать много причин и специальных коэффициентов в зависимости от стеклопакетов, расположения комнаты и прочего. В специальной литературе это все указано, и каждый домовладелец сам может все просчитать. Главная задача — подобрать устройства таким образом, чтобы во всех комнатах была одинаковая температура, чтобы исключить появление сквозняков.

Эта таблица поможет вам при выборе конвектора, а уж как выбрать наиболее подходящий вариант — самостоятельное решение для каждого домовладельца. Необходимо учитывать, что устройства с вентилятором намного производительнее.

Внутрипольный конвектор, сделанный своими руками — мечта каждого домашнего мастера, но здесь есть много нюансов, от прочности корпуса до слаженной работы всех деталей. Лучше выбирайте проверенного производителя — это спасет вас от подделки и обезопасит в дальнейшей эксплуатации от непредвиденных негативных последствий. Правильно подобранный встраиваемый конвектор станет идеальным дополнением интерьера и согреет вас в холодное время года.

tehnika.expert

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
