Жидкая шпатлёвка VS нагнетательный бачок из "Жука" | Блог Александр Андреевич

Иногда в малярных работах  или при отделке каких-либо изделий приходится сталкиваться с покрытиями сложных форм: колонны, барельефы, различные предметы изогнутой формы. Часто их можно зашпатлевать с помощью шпателя, но иногда формы могут быть небольшими, резкими, неудобными и недоступными, и тогда шпатель не поможет. Многие применяют в таких случаях любые средства: пальцы, мокрые руки, кисть и т.д. Для финишной отделки эти средства не самые лучшие.

    Нам поможет жидкая шпатлёвка, нанесённая распылением. Кто хоть немного сталкивался с автомаляркой, знают что такое жидкая шпатлёвка. Для остальных я расскажу.

Так вот. Жидкая шпатлёвка, как и заполняющий грунт - это некое промежуточное звено между шпатлёвкой и грунтовкой.   Сейчас под "грунтом" я имею в виду не проникающую грунтовку, а предпокрасочную: для металла это грунтовка под покраску, для древесины это может быть ГФ-021, ну а в нашем, строительном случае - это разбавленная краска. Т.е. материал, обладающий некоторой наполняющей способностью, устраняющий или проявляющий мелкие дефекты, задающий однородную поверхность, который может шлифоваться, создающий основу для качественного наложения краски.

Нельзя сказать, что жидкая шпатлёвка ближе к шпатлёвке, а заполняющий грунт к грунту, ведь может быть и грунт, который наносится шпателем и шпатлевка, наносимая пуликом.

  В нашем, "ремонтно-квартирном" случае такого готового материала нет, но её можно сделать самому, разбавив грунтовкой шпатлёвку с фракцией менее 50мкм. Шитрок для этого грубоват. Подойдёт Текс-латексная, а для древесины - шпатлёвка по дереву. Разбавляем до консистенции жидкой (совсем хреновой) сметаны, и прогоняем через чулок. Не следует разбавлять водой, т.к. при этом материал станет очень мягкий и рыхлый, сыпучий.

 Теперь о том, чем и как её наносить.

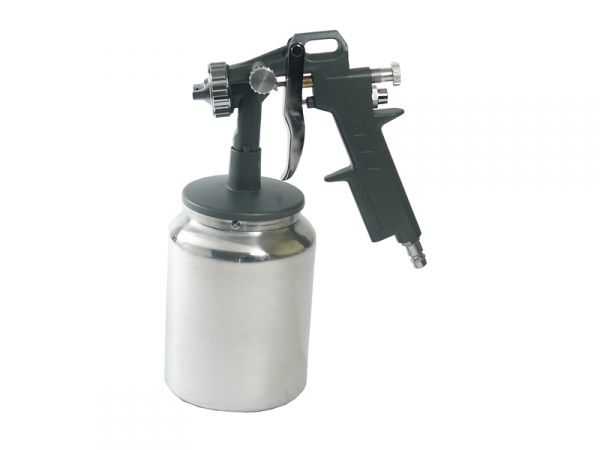

Был у меня в своё время пистолетик с сифонной подачей (т.е. с нижним бачком), наподобие такого:

При том, что качество окраски у него намного выше, нежели у валика, и при том, что он меня много раз выручал при ответственной покраске ( потолки с косым светом, глянцевая окраска и т.п.), данный тип распылителей обладает рядом серьёзных недостатков: факел маленький, красит очень слабо, при том, что расход воздуха очень большой, бачка хватает только на 5-7кв.м и приходится делать остановку на его доливание, а пауза на одной поверхности - это очень плохо. И вообще в/д через него идёт плохо. Её приходилось сильно разбавлять, а это - плохая укрывистость, необходимость нанесения 4-5 слоёв, как следствие затраты времени. Все эти недостатки связаны именно с типом подачи: поток воздуха, имеющий высокую скорость, создаёт разряжение, которое засасывает краску из бачка. Давления в баке никакого нет. Вязкая и дисперсная водоэмульсионка подаётся из-за этого слабо. В случае с жидкой шпатлёвкой действие вообще почти невозможно - он её не засосёт. Очевидно, что

нужна принудительная подача. Ещё один момент, натолкнувший меня на разделения функций подачи и распыления при помощи отдельного нагнетательного бачка, это положение пистолета относительно поверхности: известно, что при окраске пистолетом он должен находится перпендикулярно к поверхности. При окраске потолков это невозможна ни с верхним бачком, не с нижним - краска либо выльется, либо не будет засасываться. Это отражалось на качестве покраски.

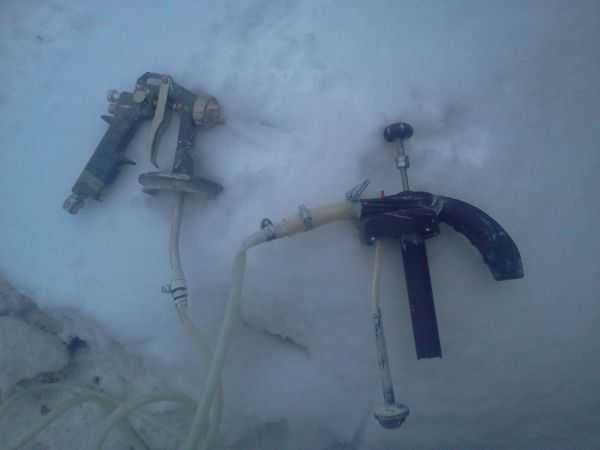

Перейдём к собственно к модернизации краскопульта, путём переделки "Жука" в красконагнетательный бачок.

Сделал давно, но только сейчас решил написать...

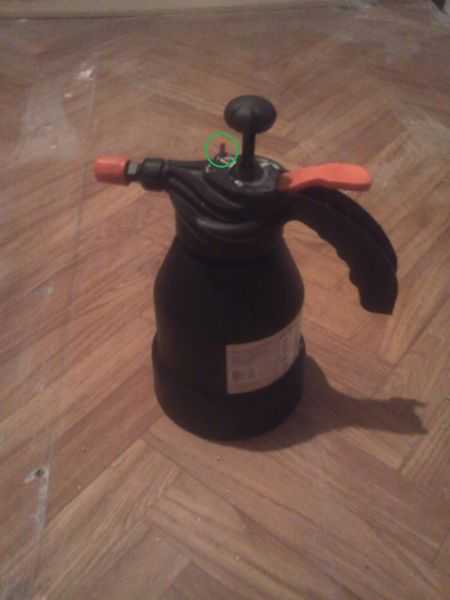

Взял "Жук" на 1,5л (тогда не было с собой денег на больший объём. Забегая вперёд, скажу, что такого объёма вполне хватает для покраски среднего потолка в один слой.)

Если кого-то заинтересует, и он решит приобрести Жука, под нагнетательный бачок или стандартный распылитель для жидкостей, не важно, если им планируется пользоваться чуть чаще, чем сбрызгивать цветы, то первое, что настоятельно рекомендую переделать - это шток! В первозданном виде он пластмассовый, и быстро сломается, особенно при частом использовании или на вязких жидкостях. Для этого нужно под корень отпилить шток возле поршня и просверлить отверстие диаметром 6мм. Я взял болт М8 дляной 20см, три гайки и две увеличенные шайбы. Болт нагревается и вкручивается в пластмассу. Т.е. болт шляпкой вниз, - шайба- поршень - шайба-гайка. Сажаем на силикон; конец болта смотрит вверх. На него садится как родная заводская ручка. Поскольку болт получается несколько длиннее заводского штока, следует навинтить ограничитель в виде гайки и контргайки. Иначе повредим цилиндр. Ещё важный момент: резьбу в промежутке между поршнем и огр. гайкой следует сточить. Иначе резьба расточит в крышке дупло, шток будет болтаться, а опилки начнут занашивать компрессионное резиновое кольцо. Насос быстро выйдет из строя. Я хоть и знал про это, но сделать этого попросту не успел, торопился, за что и поплатился.

Такой насос надёжен.

  Вода идёт через него легко, грунтовка - более-менее, краска не пойдёт: велико сопротивление протоков. Поэтому главная переделка:

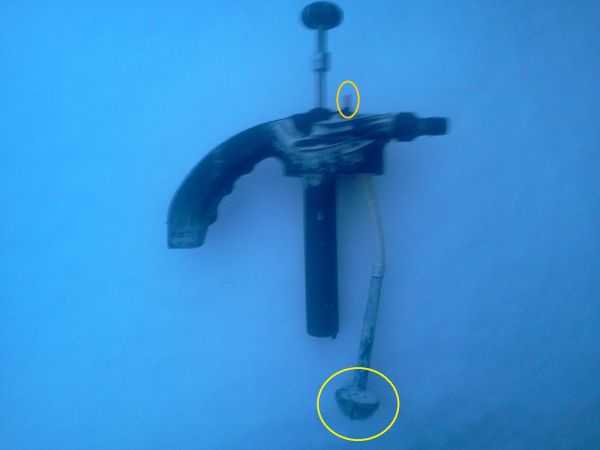

Выкидываем изнутри всё лишнее: кнопку, иглу, пружину; перепускной клапан оставляем.

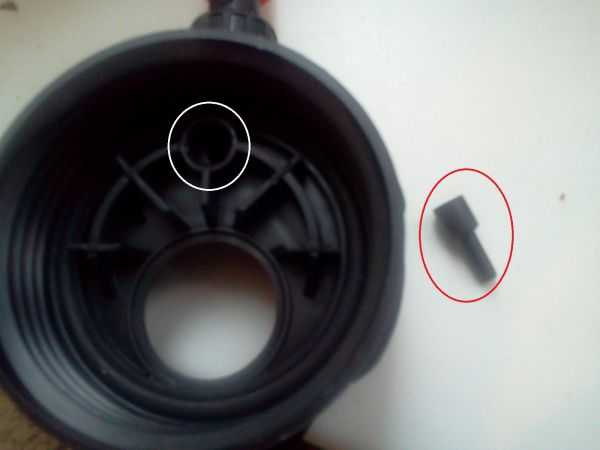

Там внутри останется отверстие пот иглу; его надо заткнуть болтиком с прокладкой, чтобы жидкость не поступала под крышку. Далее следует увеличить проток заборного шланга. Родную тонкую трубочку заменим на кусок шланга от гидроуровня. Золтничок (отмечен  красным цветом)

 отпиливаем, нахлабучиваем разогретый феном шланг на него и затягиваем проволокой.

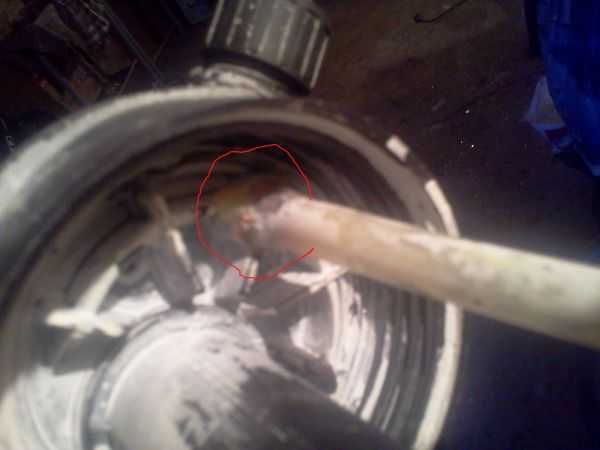

Вставляем в отверстие (отм. белым) Надо приклеить, т.к при завороте-отвороте крышки шланг вылетит. Поскольку в баке может быть агрессивная жидкость, я применил хим. стойкую эпоксидку.  (Когда и эта штука отлетит со временем, её надо будет просто вплавить вместе с засохшим клеем). В месте забора я подсоединил сетчатый фильтр от старого электрического пульверизатора.  Теперь не приходится цедить краску. Такая переделка позволяет беспрепятственно проходить краске и жидкой шпатлёвке.

   Откручиваем дюзу и подсоединяем шланг. Подходит диаметр 16мм. Однако при длине шланга в 2м краски в нём оставалось бы очень много, поэтому используем 2метровый шланг 10мм диаметром, который хорошо надевается на заборную трубку пистолета. Переходников на такой тонкий шланг я не встречал, поэтому сделал его из кончика тубы от герметика. Вот такая система.

Красочный состав разбавляется до нужной консистенции, заливается в бачок, накачивается в ручную. Давление 150кПа для краски и 200-250кПа для жидкой шпатлёвки. К пистолету подаётся сжатый воздух от компрессора под давлением около 5 МПа.

Обобщу принцип работы:  красочный состав подаётся к пистолету вытеснением сжатым воздухом, создаваемым ручным насосом; сжатый воздух от компрессора смешивается в пистолете с красочным составом и распыляется соплом; часть сжатого воздуха от компрессора подаётся через боковые отверстия в дюзе пистолета и регулируется вентилем, чем изменяется размер факела.

Результат: красить пистолет стал лучше, сильнее, быстрее, качественнее, удобнее, более густым составом чем ранее. Из недостатков: ручной; лучше чтобы подкачивал помощник, впрочем я приноровился один.  Конструкцию можно переделать под автоматическую; для этого нужен воздушный редуктор с регулятором и манометром, т.к. рабочее давление бачка меньше, чем давление пистолета.

Ну и вернёмся к жидкой шпатлёвке.

Наносится она в несколько слоёв. Нет необходимости шлифовать каждый слой, т.к. он довольно тонкий. Я наносил 2 слоя с промежуточной сушкой 10 мин, затем полная сушка (1ч), снова 2 сл. с промежуточной в 10 мин, снова полная сушка, шлифовка, проявка грунт-краской, лечение, подгрунтовка лечёных мест, лёгкая шлифовка под покраску от пузырьков воздуха и пылинок, затем полноценная окраска полуглянцевой в/д краской.







homemasters.ru

Красконагнетательные баки

Строительные машины и оборудование, справочник

Категория:

   Ручные машины для строительных работ



Красконагнетательные баки

В строительно-отделочных работах при окраске поверхностей краскораспылителями используют краскона-гнетательные баки, которые предназначены для подачи лакокрасочных составов к краскораспылителю под действием сжатого воздуха, поступающего от компрессора, баллона или от сети.

Для нормальной работы бака он должен эксплуатироваться в условиях, обеспечивающих защиту от непосредственного влияния атмосферных осадков, солнечных лучей и резких температурных колебаний.

Устройство бака СО-12А. Краскона-гнетательный бак представляет собой герметически закрытый сосуд переносного типа. Он состоит из собственно бака, изготовленного в виде сварного цилиндра со сферическим дном, фильтра с сеткой, ручного привода смесителя для перемешивания окрасочного состава, сферической крышки с арматурой, загрузочным устройством, редуктором, кранами для воздуха и краски, предохранительным клапаном и клапаном для сброса давления, заземляющего устройства.

Рис. 1. Красконагнетательный бак СО-12А
1 — крепление заземления; 2 — лопасти; 3 — ось; 4 — корпус; 5 — скоба с барашком; 6 — кран для приема сжатого воздуха; 7 — редуктор; 8— манометр; 9 — рукоятка; 10 — воздушный штуцер для подключения распылителя; 11 — сальник; 12 — клапан для сброса давления; 13 — кран для окрасочного состава; 14 — фильтр с сеткой; 15 — сферическое дно корпуса

Крышка крепится к баку четырьмя откидными скобами с винтами-барашками. Имеющееся уплотнение между крышкой и баком при затяжке винтов обеспечивает плотность соединения и надежность в работе.

На крышке бака смонтирована арматура, кран со штуцером для приема сжатого воздуха, редуктор и кран со штуцером для подачи окрасочного состава в распылитель. Внутри редуктора смонтирован подвижной клапан с пружиной и регулировочным винтом.

Фильтр с сеткой предназначен для предотвращения попадания крупных частиц из окрасочного состава в распылитель. Ручной привод для перемешивания окрасочного состава состоит из рукоятки, вертикальной оси и лопастей, закрепленных на оси. Уплотнение между стержнем и крышкой достигается за счет сальника, закрепленного гайкой.

Загрузочное отверстие закрывается крышкой, которая поворачивается против часовой стрелки до упора в положение «открыто» и по часовой стрелке до упора в положение «закрыто».

Клапан сброса давления открывается при закрытом кране подвода сжатого воздуха для окончательного сброса давления воздуха в баке перед заправкой его окрасочным составом через загрузочное отверстие и по окончании работы.

Предохранительный клапан автоматически обеспечивает сброс избаточного давления в баке при закупорке фильтра и распылителя удочки.

Устройство бака СО-13А по конструкции мало отличается от бака СО-12А, за исключением усовершенствования отдельных узлов и дополнительного оборудования в связи с заменой ручного перемешивания пневматическим, обслуживанием двух краскораспылителей, включения отражателя окрасочного состава и других незначительных изменений.

Принцип работы баков. Сжатый воздух от компрессора по прямому каналу редуктора проходит к кранам краскораспылителя. Впуск сжатого воздуха в бак производится поворотом регулировочного винта в направлении завинчивания. При этом открывается клапан и воздух попадает в полость диафрагмы, сообщаемой с баком и манометром.

Поддержание требуемого давления в баке после настройки редуктора происходит автоматически. Нормальное давление при настройке редуктора регулируется по факелу распыления окрасочного состава краскораспылителем.

Одновременная подача баком сжатого воздуха и окрасочного состава обеспечивает нормальную работу краскораспылителя.

Сброс повышенного давления в баке осуществляет предохранительный клапан. Выключение работы бака для заправки окрасочным составом или после окончания работы по окраске поверхностей производится перекрытием крана подачи сжатого воздуха от компрессора и включением рукоятки распылителя на сброс давления. Перекрытие подачи воздуха в редуктор производится выворачиванием регулировочного винта редуктора.

В комплект поставки кроме бака в сборе с арматурой входят: рукава длиной 5,5 м —4 (2) шт., 9 м —1 шт., ниппели — 5(3) шт., гайки накидные —5 (3) шт., хомутик —б шт., прокладка — 2 шт., паспорт.

Проверка исправности и подготовки баков к работе.

При подготовке бака к работе следует:
- открыть крышку бака или крышку загрузочного отверстия и залить лакокрасочный состав с вязкостью не более 60 с по вискозиметру ВЗ-4;
- после зарядки бака окрасочным составом прочно закрепить крышку бака накидными скобами и винтами, а также крышку загрузочного отверстия поворотом ее по часовой стрелке до упора и поджатием винтом до отказа;
- перекрыть все краны, вывернуть регулировочный винт редуктора в крайнее положение, плотно и надежно присоединить рукава;
- закрепить заземляющий провод на корпусе бака винтом.

Если неисправностей не обнаружено и выполнены все подготовительные работы (операции), можно приступать к практической работе.

Последовательность и порядок работы при эксплуатации бака: открыть доступ сжатого воздуха от~~источника питания через кран; плавным поворотом регулировочного винта редуктора настроить давление воздуха в баке на подачу окрасочного состава к распылителю с учетом формы и размеров факела распыления. Рабочее давление в баке не должно превышать максимально допустимого.

Работа проводится, как правило, двумя рабочими. Один работает с краскораспылителем, второй обслуживает красконагнетательный бак, следит за показаниями манометра, производит регулировочные работы. При повторной зарядке бака рекомендуется перекрыть кран подачи воздуха от источника питания, сбросить давление через клапан сброса давления, затем снять крышку загрузочного отверстия и произвести заливку окрасочного состава. После заливки вновь закрепить крышку и открыть кран подачи воздуха.

После окончания работы или смены следует произвести очистку и промывку бака, рукавов и красковедущих каналов растворителем.

Меры безопасности при выполнении работ. Основой безопасности эксплуатаци бака является строгое выполнение режима работы бака, для\его необходимо постоянно следить за исправностью аппаратуры и арматуры бака, манометра и предохранительного клапана, показаниями давления в баке по манометру.

При эксплуатации (работе) бака запрещается:
- производить ремонт бака и его элементов без сброса давления;
открывать доступ сжатого воздуха в бак, не убедившись в надежности крепления крышки бака и крышки загрузочного отверстия;
- снимать крышку бака и крышку загрузочного отверстия, окончательно не сбросив давления воздуха в баке клапаном сброса давления;
- производить работу при давлении, превышающем максимальное рабочее давление бака.

В соответствии с требованиями безопасности бак обязательно отключается от источника сжатого воздуха и производится сброс давления воздуха краном:
- при повышении давления в баке выше допустимого (рабочего), несмотря на соблюдение всех требований инструкции по эксплуатации;
- при неисправности предохранительного клапана;
- при неисправности или неполном количестве крепежных деталей;
- при обнаружении в корпусе и других основных элементах бака трещин, выпучин вследствие утонения стенок, пропусков раствора или потения в сварочных швах, разрыва прокладок и уплотнений;
- при возникновении пожара, угрожающего баку.

Техническое обслуживание бака проводится с целью поддержания красконагнетательрюго бака в постоянной технической исправности и готовности к работе.

Технические обслуживания бывают: ежесменные и периодические. Ежесменное техническое обслуживание проводится ежедневно и включает проверку исправности и надежности креплений арматуры, штуцеров, кранов, клапанов и рукавов, промывку бака, рукавов и всех красковедущих каналов растворителем по окончании работы или смены колера окрасочного состава.

Периодические технические обслуживания проводятся не реже одного раза в б мес и включают:
- выполнение работ по ежесменному техническому обслуживанию;
- проверку состояния уплотнений, крепежных деталей и сварных швов и устранение обнаруженных неисправностей;
- регулировку клапанного механизма редуктора;
- проверку состояния и при необходимости притирку кранов для воздуха и окрасочного состава;
- проверку надежности работы предохранительного клапана и клапана для сброса давления.

Краскораспылительный бак должен храниться в условиях, предохраняющих его от механических повреждений, воздействия влаги и резких температурных колебаний.

При перерывах в работе более 10 дней необходимо производить временную консервацию металлических неокрашенных поверхностей бака смазкой ПВК.

Читать далее: Краскораспылители

Категория: - Ручные машины для строительных работ


Главная → Справочник → Статьи → Форум


stroy-technics.ru

Накопительный бак для водоснабжения

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Содержание статьи

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.
Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

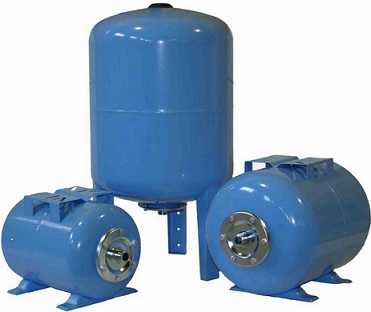

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

udobnovdome.ru

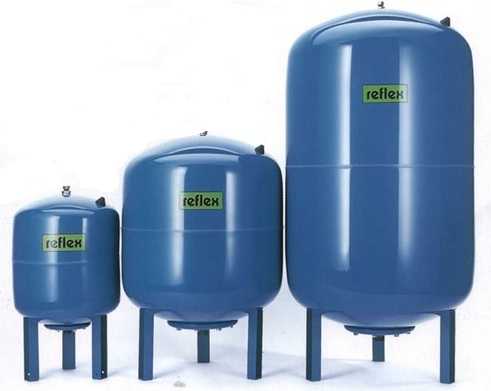

Для чего нужны напорные баки? | Статьи

В современных отопительных системах и системах водоснабжения в качестве оборудования для защиты устанавливаются специальные расширительные водные баки мембранного типа. Часто подобные мембранные баки называют напорными баками, а иногда даже "гидропневмобаками" и "гидроаккумуляторами". В системе водоснабжение они призваны выполнять три важные функции.

Главнейшая функция мембранных баков очевидна - это резервация, или накопление водного ресурса, а также поддержание водного напора в трубах. Напорный бак в данном случае является резервной ёмкостью, накапливающей запасы воды. Когда включают кран и начинается водоразбор, напор воды, поступающей в систему, идёт именно из такого бака. Когда же резервы воды в "гидроаккумуляторе" уменьшаются и уровень давления внутри труб снижается ниже допустимого предела, запускается насос. Далее, если выключают кран, то насос не перестаёт работать, а продолжает определённое время закачивать воду в мембранный бак. Со временем бак полностью заполняется, достигается верхняя граница давления в нём, и автоматика отключает насос. Логично, что использование мембранного бака повышает срок эксплуатации не только насоса, но и всей системы в целом. А всё потому, что при его отсутствии и высокой частоте включения/выключения кранов водоразборной системы насосу приходилось бы постоянно переключаться из одного состояния в другое.

Второй важной функцией баков является предотвращение гидравлических ударов. Гидроудар – это такой скачок давления в системе, когда энергия движения резко остановленного водного потока в трубопроводе переходит в энергию, которая разрушает стенки трубопровода. Вероятность гидравлического удара высока при внезапном закрытии крана. Не менее вероятен такой удар и во время выключения различных бытовых электрических приборов, таких, как, например, стиральная машина. "Гидроаккумулятор". В этом случае он не допускает резкой смены давления и играет роль глушителя таких ударов.

Ну и третья функция – это, конечно же, создание запаса воды на случай какого-нибудь происшествия: будь то временное отключение насосной станции, или что-либо подобное. С мембранным баком в доме всегда будет запасной сосуд с водой.

Необходимо различать мембранные баки для систем водоснабжения и отопления, хотя внешне они весьма схожи между собой. В большинстве случаев выглядят они как шарообразные сосуды из металла. В отличие от напорного бака, основная функция мембранного бака для системы отопления заключается в резервировании излишка воды, получаемого в результате её термического расширения, для последующего возврата в систему. Как и напорные баки, они выполняют функцию глушителя гидравлических ударов в системе. Оба типа баков имеют внутри специальную эластичную мембрану, сделанную из термостойкого каучука. Эта мембрана разделяет сосуд на две части (для воздуха и для жидкости) и способна растягиваться, что даёт возможность системе находиться в равновесном состоянии при перепадах давления. Выбрать подходящий бак для системы поможет наш калькулятор бака.

rasschitai.ru

Ручной мобильный нагнетатель масла: виды, преимущества и стоимость

Для водителей процесс замены масла — одна из самых простых операций технического обслуживания автомобиля. Сегодня количество дорогих машин иностранного производства на дорогах России растет с каждым годом. И у каждого бренда свои нововведения относительно технических операций. Они распространяются, в частности, на маслосменное оборудование. Часто масляные фильтры в автомобилях находятся в труднодоступных местах, они нередко закрываются крышками или специальными пробками. Поэтому чтобы заменить масло нужно воспользоваться ключами или использовать специальное оборудование для его замены.

Замена масла

В современных автомобилях процесс замены масла происходит благодаря специальному оборудованию. К их числу относятся установки для вакуумной замены масла, резервуары для сбора масла, предкамеры, компьютерные системы раздачи масла, специальные инструменты.

На станциях автозаправки в наши дни все чаще можно увидеть специальные пункты, которые зарабатывают тем, что отвлекают водителей от проблем замены масла. Там установлено оборудование, которое позволяет за 15-20 минут произвести экспресс-процедуру. Пока хозяин авто посещает кафе или магазин при АЗС, работники заменят тормозную и охлаждающую жидкости, масло в двигателе и коробке передач, промоют системы тормоза и впрыска.

На автозаправочных станциях для таких операций обычно используют компрессоры, которые создают разрежение и пневматические системы забора масла. Замена производится вакуумным способом и его технология отличается простотой, оперативностью и экологической безопасностью.

Оборудование для замены масла в АКПП

Для авто с автоматической коробкой передач предназначено специальное оборудование для замены масла в АКПП. Его особенность заключается в следующем:

  • В автоматизированном контроле за процессом смены жидкости, а также давлением в системе.
  • По завершении операции, когда установочная емкость будет опустошена, начнется автоматическое переключение в кольцевой режим.

Дозировка жидкости в АКПП производится без участия оператора. Сеть постоянного тока, для такого оборудования не требуется, так как система подключается к автомобильному аккумулятору. Таким образом, процессом полностью руководит микроконтроллер, участие человека не требуется.

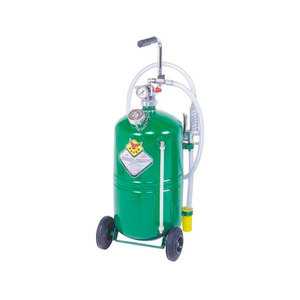

Нагнетатели масла

В современный комплект маслосменного оборудования входят нагнетатели масла и смазки. Они являются его важной частью и обычно производятся зарубежными фирмами и отличаются высоким качеством. Оборудование для раздачи густой жидкости подразделяется на две группы приводов:

  • Механические, то есть ручные.
  • Пневматические.

В свою очередь, пневмоустановки делятся на работающие автономно и с помощью воздухоподающей сети. На рынке представлены многочисленные модели насосов для закачки масла и емкостей для заправки смазки. Нагнетатель выпускается, как правило, с ручным приводом и в обязательном порядке имеет индикатор уровня масла. Исполнение нагнетателя смазки также ручное или с электрическим приводом. Он работает под высоким давлением, его предназначение во введении густой смазки в системы автомобиля, например, солидола или литола.

Преимущества оборудования для замены масла

Маслосборное и маслораздаточное оборудование широко применяется в автомастерских. С его помощью можно легко и быстро поменять смазку в двигателе, АКПП, трансмиссии и других элементах машины.

Сейчас на рынке представлено разнообразие типов установок для замены масла в автомобиле, они все эргономичны, надежны и имеют большой срок эксплуатации. Есть модели различной производительности, они находятся в широком спектре ценовой политики. Среди многих плюсов такого оборудования выделяется простота в управлении, поэтому они не нуждаются в дополнительном персонале.

В наше время каждая мастерская должна иметь такое оборудование, ведь с его помощью становится в разы быстрее работа по замене смазки в авто, также существенно выше эффективность этого процесса. Кроме того, сокращается время на обслуживание клиента, таким образом, растет доход от быстроты обслуживания.

Маслосменное оборудование

При использовании классических технологий, масло в автомобиле меняется более медленно, чем с современным оборудованием. Вместе с отработанным материалом из двигателя удаляются различные механические примеси. Технология экспресс-замены смазки в автомобиле является самой экологичной.

Большинство маслосменного оборудования выпускается в комплектации со шлангом для заливки его в системы автомобиля. Существуют также установки, оснащенные предкамерой, с ее помощью можно точно узнать уровень износа и количество масла.

Обычно замена происходит благодаря специальным отверстиям для щупа, но некоторые установки снабжены специальной воронкой, которая используется для сливания смазочного материала прямо из-под автомобиля. Чтобы процесс стал более оперативным используется входящий в комплект пневматический привод. Установки отличаются не только наличием или отсутствием дополнительных приспособлений, но и уровнем производительности. Цена же зависит от страны-производителя.

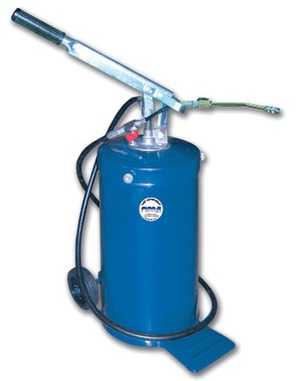

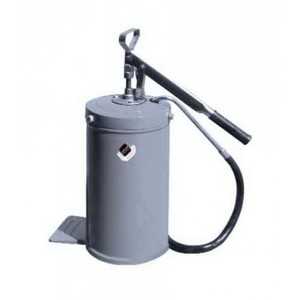

Нагнетатель смазки

Наряду с маслосменным оборудованием важное значение принадлежит и нагнетателю смазки. С его помощью происходит подача ее к раздаточному прибору. Он оснащен резервуаром для смазки, корпус которого выполнен в цилиндрической форме с крышкой. Также есть нажимный диск, расположенный в емкости для создания давления на смазку. Нажимной диск имеет вид поршня.

Сейчас существует несколько типов нагнетателей, их всех отличает надежность, качество, эффективность в работе, долгий срок службы. Широко востребованы ручные нагнетатели в автомастерских, ведь в основном клиенты приезжают туда исключительно для замены смазки в авто. Поэтому закупка такого оборудования вполне себя оправдывает. Более того, с его помощью значительно сокращается время, отведенное на данный процесс, поэтому растет доход. Цена на ручной нагнетатель смазки зависит от страны, которая является производителем.

Нагнетатель масла

Поток автомобилей на наших дорогах все больше. И это приводит к спросу на пункты по замене масла, где для качественного обслуживания требуется иметь необходимое оборудование. Прогресс не стоит на месте, подталкивая владельцев СТО и автомастерских к покупке современных установок, чтобы без проблем заниматься техническим обслуживанием машин на специальном оборудовании автоматического типа.

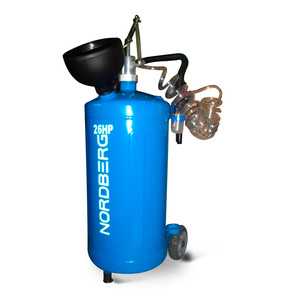

Маслосменные конструкции произведут его замену в авто, однако, если в комплекте нет ручного нагнетателя масла и смазки, то оно является неполным. С помощью такого ручного насоса происходит введение в систему машины густой смазки. При этом нужно помнить во избежание травм, что оно подается под большим давлением. Нагнетатели масла, как правило, имеют ручной привод, но есть модели и с электрическим. Данная установка помогает в автомастерских значительно увеличить качество и оперативность работы.

Такое оборудование чаще всего изготавливается за рубежом, поэтому к качеству материала и сборке претензий нет.

Цена оборудования по замене масла

Для максимального упрощения процедуры по замене масла в автосервисах и СТО используют специальные установки, имеющие вид предкамер, емкостей для сбора масла, компьютерных программ маслораздачи и других. Большее их число производится за границей, поэтому стоимость находится в зависимости от страны-изготовителя.

Замена масла необходима как автомобилю с автоматической коробкой передач, так и авто с механической коробкой. Для первых применяются специальные маслозаменные установки в АКПП. От обычного данное оборудование отличается автоматизированностью работ по замене жидкости в коробке и контролем давления. Оно способно переходить в кольцевой режим, после опустошения установочной емкости и произвести дозировку жидкости в АКПП.

В наши дни владельцы автомастерских осознали всю важность подобной техники, поэтому стараются покупать только качественные ее образцы. Они понимают, что от нее зависит не только качество выполняемых услуг, но и процветание их бизнеса.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Нагнетательные бачки

Поиск по сайту:

Сегодня
%d.%M.%y

%h:%m

При больших объемах покрасочных работ применяются красконагнетательные бачки различной емкости.

Принцип работы краскопульта от красконагнетательного бачка: сначала в бачок заливают краску, затем к нему подключают два шланга. Один шланг подает сжатый воздух от компрессора или пневмомагистрали, второй шланг подключается к краскораспульту. Кроме того, необходимо еще одним шлангом соединить  краскопульт с источником сжатого воздуха, т.е с компрессором или пневмомагистралью. Для работы с красконагнетательными бачками используют краскопульты с нижней подачей материала.

Возможные варианты красконагнетательных бачков:

из нержавеющей стали - Обладает повышенной прочностью и надежностью с крышкой и резервуаром. Прочный высокоточный двойной регулятор с ручным клапаном сброса давления. Годен для красок на водной основе и на основе растворителей.

стальной корпус и алюминиевая крышка - верхняя подача материала. Годен для материалов низкой и средней вязкости.



Модель 6110 CO INOX (код 10550202) предназначена для нагнетания клеев. Выдерживает давление до 7 бар. Не имеет мешалки и снабжена одиночным регулятором. Объем бака 10 л.



























Модель 6110 INOX (код 10540702) выполнена из нержавеющей стали. Емкость 10 л. Для всех типов красок - водных и на основе растворителей. Полный комплект (код 10540799) включает в себя 6110 INOX, шланги для подачи воздуха и краски (6м), краскопульт 4100 XTREM с нижней подачей материала под давлением.

spraygun.net.ru

Напорные бачки - Большая Энциклопедия Нефти и Газа, статья, страница 3

Напорные бачки

Cтраница 3

Напорные бачки 8 и 5 ( см. рис. 34) предназначены для создания постоянного напора жидкости, поступающей в регуляторы расхода. Они представляют собой вертикальные цилиндрические стальные емкости с поплавковыми регуляторами уровня. Поплавок соединен с дроссельной заслонкой, установленной на линии подачи жидкости. Всплывая выше или опускаясь ниже установленного уровня, поплавок перекрывает или открывает дроссельную заслонку на трубе, уменьшая или увеличивая подачу жидкости в напорный бачок, и тем самым поддерживает ее уровень постоянным.  [31]

Вода, используемая для подвода анализируемой газовой пробы к прибору, не должна содержать механических примесей и должна находиться под постоянным давлением. Обычно применяют напорные бачки или специальные циркуляционные насосы.  [32]

Характерными особенностями в работе проточных датчиков, влияющими на конструкцию сравнительных электродов, являются наличие некоторого избыточного давления в резервуаре датчика и возможность загрязнения контактирующей поверхности каломельного электрода примесями, содержащимися в растворе. Поэтому сравнительные электроды таких датчиков обычно имеют напорные бачки - сосуды с раствором, помещаемые выше резервуара датчика. Контактирующая поверхность солевого мостика электрода делается большой, что уменьшает возможность ее загрязнения. Такой сравнительный электрод характеризуется довольно значительным просачиванием раствора ( несколько миллилитров в сутки) и малым электрическим сопротивлением. Последнее благоприятно с точки зрения условий работы вторичного прибора рН - метра.  [33]

Обычно используется масло двух сортов: для смазки механизма движения и для смазки цилиндров; оно доставляется в цех либо по межцеховым маслопроводам ж, либо в бочках автомобильным транспортом. Из бочек шестеренчатыми насосами 2 масло закачивается в напорные бачки 4, расположенные на метр-полтора выше баков 5 ком-прессоров.  [35]

Поступающая в силовое устройство вода должна быть очищена от механических и вредных примесей. Напор воды должен быть постоянным, поэтому рекомендуется применять напорные бачки.  [36]

Сборники циркулирующей в системе кислоты и готовой про - / кции устанавливают в насосно-холодильном отделении. Из цир-б дявдрнных сборников кислота с помощью насосов подается на Х башен в напорные бачки для орошения башен. Из сборника готовой продукции кислота насосом передается хранилище ( склад) готовой продукции.  [37]

Весы питают по трубам от установленных над ними напорных бачков. Поскольку многие жидкие пластификаторы обладают кислотными свойствами ( олеиновая кислота, технический стеарин, сосновая смола), напорные бачки изготавливают из нержавеющих материалов.  [39]

Для ее осуществления необходимы: 1) экстрактор с мешалкой и насосом для извлечения алкалоида из растительного сырья; 2) колонны для ионообмена; 3) напорные бачки для растворов, применяемых для регенерации ионита и элюирова-ния алкалоида. Эти емкости должны быть изготовлены из кис-лото-щелочестойких материалов.  [40]

Сборники делают из листовой стали. Верхние напорные бачки также делают из листовой стали.  [41]

Во время соединения с питательной линией или паровым котлом напорный бачок не должен сообщаться с атмосферой; в качестве меры предосторожности могут быть установлены манометр или сблокированные клапаны. Так как по принципу своей работы напорный бачок постоянно промывается водой, коррозионная активность раствора имеет второстепенное значение. Однако напорные бачки неприменимы при непрерывной пропорциональной подаче реагента в питательную воду.  [42]

В центробежных, винтовых и некоторых типах ротационных компрессоров смазываются только выносные подшипники. Эта особенность имеет большое значение при компримировании газов, загрязнение которых маслом нежелательно. В турбокомпрессорах масло также подается в напорные бачки для уплотнения сальников при остановке машины.  [43]

Попадающие при засасывании в вакуумную линию кислые газы логлощаются раствором едкого натра в ловушке, установленной перед вакуум-насосом. Перед засасыванием необходимо проверить концентрацию щелочи в ловушке и в случае, если эта концентрация низка, спустить отработанную щелочь в канализацию, а в ловушку залить свежую щелочь. Из хранилища хлористую серу подают сжатым воздухом или насосом в напорные бачки, откуда жидкость самотеком поступает в мерники, установленные на весах.  [44]

Дозирование расплавленного нафталина осуществляют несколькими способами. Для этой цели часто используют насосы-дозировщики, снабженные специальным обогревом. В качестве напорных устройств применяют центробежные насосы с обогревом или обогреваемые напорные бачки. В напорном бачке поддерживается постоянный уровень расплава за счет непрерывного перелива избытка расплава обратно в расходную емкость. Расплав подают в напорный бачок погружными или выносными центробежными насосами с обогревом. Расход расплавленного нафталина регулируется автоматическим регулятором и замеряется ротаметром. В расплавленном нафталине содержится растворенный воздух, пузырьки которого, выделяясь из расплава, мешают работе ротаметров. Поэтому перед ротаметрами рекомендуется устанавливать сосуд-ловушку для - отделения и сброса воздуха.  [45]

Страницы:      1    2    3    4

www.ngpedia.ru

1 Comment

  1. Как стать крутым PR специалистом ?

    Skillbox — один из лидеров в сфере дистанционного образования, использует фокус на востребованные профессии через инновационные методологии онлайн-обучения.
    Каждый найдет для себя профессии будущего по таким направлениям как: программирование, веб-дизайн, интернет-маркетинг и управление.
    Более 21 000 студентов проходят курсы в Skillbox.

    Skillbox дает практические навыки и обучает актуальным профессиям по направлениям:
    — Веб-дизайн;
    — Интернет-маркетинг;
    — Программирование;
    — Менеджмент;
    — Бизнес.

    Преимущества для пользователей:
    — Возможность покупки курса в рассрочку и удобная оплата;
    — Индивидуальный график;
    — Обучение проходят сотрудники крупных компаний – Яндекс, Связной, LifeNews и др;
    — Гарантированная стажировка для лучших студентов курса;
    — Диплом по специальности при прохождении курса;
    — Общение с педагогами в режиме онлайн;
    — Большой выбор курсов различных тематик;
    — Студент может привести друга и получит финансовое вознаграждение;
    — Легкий интерфейс сайта;
    — Пожизненный доступ к курсам и их обновлениям;
    — Большое сообщество студентов и ответы на вопросы от наставников;
    — Большой выбор бесплатных статей и видео для изучения на сайте и ютуб-канале

    Подробнее КЛИК

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
