Как установить деревянный нагель в срубе

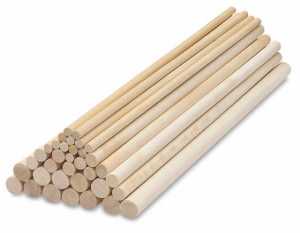

На рис. 1 изображен деревянный нагель

Еще с древних времен на Руси, мастера, работая с деревом, применяли березовые нагели, клинья, шпонки и шканты для соединения деталей из дерева в своих изделиях. Использование деревянных крепежных элементов при рубке дома объясняется природной несовместимостью дерева и стали между собой. На протяжении многих столетий применение металлических скоб и гвоздей было плохим тоном и непрофессионализмом среди строителей бревенчатых домов.

Своеобразными деревянными гвоздями можно считать наиболее популярный крепеж, который в наши дни массово используется среди профессиональных строителей бревенчатых домов — это  нагели.

В переводе с немецкого, слово нагель переводится как «деревянный гвоздь».

Нагель представляет собой деревянный стержень, благодаря которому осуществляется крепёж и фиксация венцов сруба по высоте.

Для изготовления нагеля используют ровную древесину без сучков, влажностью не более 12%, как правило, это такие породы дерева как дуб, берёза, ясень, сосна.

Нагели бывают различные по сечению: круглые, квадратные, а также восьмигранные и даже треугольные. Считается, что круглые стержни надежнее и прочнее за счет большей площади сопряжения рабочих поверхностей. Как правило, толщина нагелей составляет 25-30 мм, всё зависит от диаметра бревна.

Если ссылаться на ГОСТ 30974-2002, то толщина нагеля должна быть 20-25 мм., если диаметр бревна  не превышает 140 мм., и толщина нагеля в 30 мм должна быть в случае, если диаметр бревна свыше 140 мм. По длине нагелей никаких гостов нет, но по общепринятому стандарту их длина обычно составляет 120-150 мм.

Крепление нагелями осуществляется следующим образом:

начиная с горба верхнего бревна, строго вертикально высверливаются сквозные отверстия (если высверлить не вертикально, то можно получить подвешивание венца), проходя насквозь 3 венца по диаметру нагеля таким образом, что бы сам нагель плотно входил в высверленное отверстие. Как правило, сверление отверстий делают отступив 300-500 мм. от угла сруба, далее сверления идут в шахматном порядке через 1500-2000 мм. друг от друга.

Нагель должен входить в отверстие с небольшим усилием, если диаметр нагеля больше отверстия,грамотный плотник не будет использовать такой нагель, если нагель имеет люфт — то его можно просто замочить в антисептике. Перед тем как загнать нагель в отверстие, его необходимо антисептировать, в некоторых случаях нагели вгоняют с клеем. Фиксация венцов сруба нагелями исключает смещение и выгибание брёвен при усушке. Так же нагели берут на себя часть напряжения, возникающего при усушке брёвен.

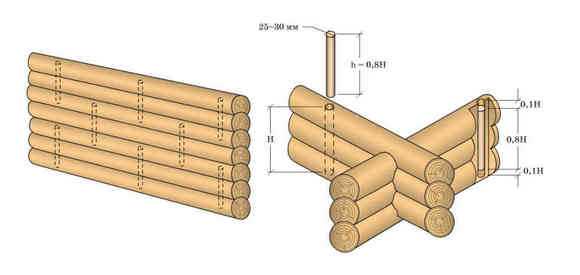

На рис 2. схематично показано, как правильно крепить венцы сруба при помощи нагеля.

Необходимо помнить, что при естественной усушке, сруб даёт усадку, и для того, что бы не произошло подвисание венцов сруба,  длину нагеля делают короче длины отверстия на 20-30 сантиметров.

При строительстве бревенчатого дома, не важно, каких размеров он будет, ни в коем случае нельзя пренебрегать правилами монтажа нагелей, ведь нагель — это дополнительный гарант качества и сохранности Вашего сруба.

drevo78.ru

Крепление бруса нагелями - хитрости строителсьва

Молодые семьи, которые решили возвести деревянный дом из бруса, должны точно знать технологию крепления бруса нагелями. Строительство такого дома не

покажется сложным, если вы знаете принцип соединения деталей конструктора. Если правильно соединить все детали, то можно знать точно, что конструкция продержится долго и будет надёжной. Углубившись в это весьма не лёгкое занятие можно открыть для себя множество возможностей.

Те, кто первый раз сталкивается со словом нагель, зачастую не имеют четкого представления о том, что это такое. Нагели – это штыри или как их еще принято называть канты. Они устанавливаются внутри брёвен и брусьев, когда осуществляется сборка срубов коттеджей, бань и загородных домов. Благодаря нагелям сохраняется прочность деревянных стен. Когда дерево начинает усыхать, брус деформируется и его начинает крутить, если бы не нагели его бы повело.

Для того чтоб не один брус не начал крутится важно соблюдать простые правила и установить нагеля в нужном количестве. Так же при усушке не произойдёт растрескивание, что говорит о долговечности вашего сооружения. Крепление бруса нагелями обеспечивает деревянному сооружению стойкость и прочность. Существуют  деревянные и железные нагели.

Рассмотрим для начала железные нагели, среди которых выделяют выполненные из арматуры или трубы. Те, что выполнены в виде трубы намного легче в использовании, нежели арматурного вида, потому что арматурные тяжело вбивать и после оседания из-за своей неподвижности может произойти эффект «ерша».

Главное в применение нагелей!!!Делать их чуть меньшего диаметра чем просверленное отверстие и короче глубины просверленной дырки под нагель. Это необходимо для спокойной усадки сруба деревянного или брусового дома. Иначе венцы просто напросто зависнут на нагелях.

Деревянный нагель намного практичнее и надёжней железного. Ведь его основная задача это работа на изгиб что нельзя сказать про железные нагели. Производят их из натуральных твёрдых сортов деревьев. Деревянные нагели нужно подбирать под ту породу деревьев, из которой изготовлена сама стена. Крепление бруса нагелями происходит перпендикулярно в шахматном порядке.

Сначала просверливаются отверстия круглой либо квадратной формы, а затем в них забиваются нагели, деревянной киянкой прикладывая максимум усилий. Вбивать нужно оставляя зазоры для того что б нагель не давил на венец что может привести к образованию трещин. В основном используются квадратные сечения, потому что у них меньшая вероятность зависания бруса при усадке сруба. В зависимости от сечения бруса подбирают диаметр нагеля обычно это 25-55 мм., что касается длины то она должна захватывать и надёжно соединять 2 ряда брусьев.

Видео монтажа профилированного бруса нагелями

Нагель это очень важный элемент при сборке деревянного дома особенно при угловых соединениях бруса. От выбранного материала и качества его установки зависит безопасность и комфорт вашего помещения.

profibrus.ru

Металлический нагель или деревянный что лучше и где применять?

Любые расчёты покажут, что при ремонте, строительстве или реконструкции – на долю крепежей, по сравнению с остальными материалами, приходится ничтожно малые расходы. Однако, при неправильном выборе или при неправильном использовании этих комплектующих, мы рискуем надёжностью и функциональностью всего объекта.

Поэтому существует неписаное правило: «нельзя экономить на крепежах и на расходниках». Но что интересно, иногда самое доступное и недорогое решение может оказаться наиболее удачным. Так получилось с нагелями – специальными деталями для сборки срубов, которые могут быть изготовленными из древесины, полимеров или металла. Какой вариант из этого лучше и почему, попробуем разобраться.

Нагель деревянный

Нагель металлический

Задачи, которые решаются нагелем

Всегда считалось, что традиционное деревянное зодчество на Руси обходилось «без единого гвоздя». Но даже потомственные мастера высшего пилотажа кое-что используют. Это - нагеля.

Если быть более точным, то нагели, которые также называются «шкантами» - это не совсем крепёж в традиционном понимании. Всё дело в том, что шкант работает иначе, чем например, гвоздь, винт или штифт.

Для его установки в каждом элементе собираемой деревянной стены через 1,5-2 метра сверлятся отверстия, по диаметру сопоставимые с сечением нагелей (чтобы нагель заходил без излишних усилий). Сверление осуществляют строго вертикально и строго по оси стены.

Отверстия эти проходят насквозь через только что установленный брус (или бревно) и почти полностью – через брус/бревно, что располагается ниже. Нужно отметить, что существует технология, когда прошивается не два, а три венца.

Затем шканты забивают в эти отверстия и добойником притапливают на 3-5 сантиметров, чтобы по мере усадки дома, шканты не упирались в вышестоящий брус/бревно.

Установленный на своё место нагель не скрепляет и не стягивает брёвна или брусья между собой. Он служит закладным элементом, который не даёт венцам перемещаться друг относительно друга. К горизонтальному сдвигу и «выворачиванию» брёвна склонны во время усадки сруба, так как при потере влажности древесину начинает коробить. То есть нагель, позволяет сохранить стену ровной, но при этом он не должен препятствовать свободному вертикальному ходу элементов стены, чтобы венцы не подвисали, и впоследствии не образовывалось щелей между венцами.

Схема размещения нагелей в срубе

Ещё раз подчеркнём: одним из самых главных условий правильной работы нагеля является чёткое соответствие диаметра крепежа – диаметру высверленного посадочного места.

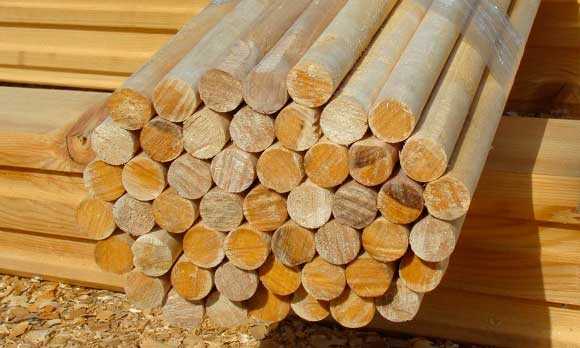

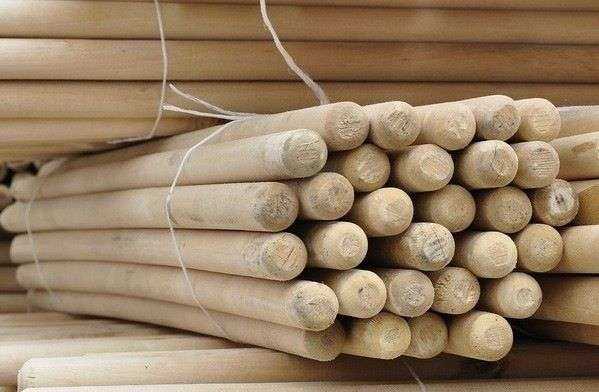

Что собой представляет деревянный нагель

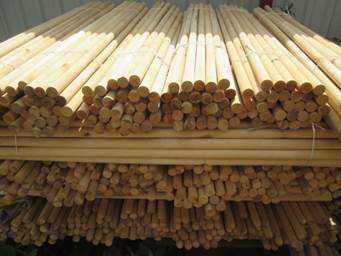

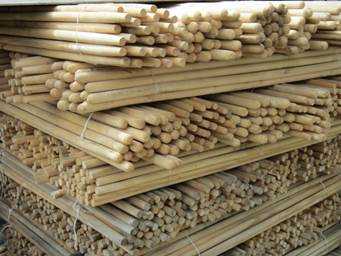

Нагели, купить которые можно в многочисленных торговых точках нашей страны, в большинстве случаев деревянные. Это - хлысты длиной от одного до полутора метров, обладающие круглым сечением. В некоторых случаях в качестве шканта строители используют обрезной брусок, но он, упираясь в стенки гнезда только гранями, может со временем сильно расшататься. К тому же общая площадь сечения (а значит, и прочность) у него будет значительно меньше, чем если бы в то же отверстие забивался нагель круглый.

Диаметр стандартных нагелей составляет либо 30, либо 25 мм. Выбор производится в зависимости от размеров используемых стеновых материалов. Определяющим порогом принято считать 150 мм. Если диаметр бревна меньше этого значения, то стоит заказать нагель с сечением 25 мм, а если больше – то лучше подойдут шканты в 30 мм.

Если говорить о применяемых породах древесины, то лучшим вариантом ожидаемо окажется недешёвый дуб или бук, так как их древесина наиболее стойкая к механическим нагрузкам. В свою очередь, ель, сосна и осина находятся на другом полюсе – изделия из них недороги, но будут слишком мягкими для использования в данных целях. Золотой серединой выступает берёза. Выточенные берёзовые нагели даже при наличии сучков, хорошо могут справляться с поставленными задачами.

Связка сруба нагелями - схема

К достоинствам берёзовых нагелей относится выгодная цена и доступность. Если они обладают той же влажностью, что и материал венцов - они будут работать как единое целое, а если и будут меняться в размерах, то одинаково. Кроме того, в отличие от металлов дерево обладает низкой теплопроводностью, из-за чего данная закладная деталь никогда не станет мостиком холода, не начнёт ржаветь, покрываться конденсатом…

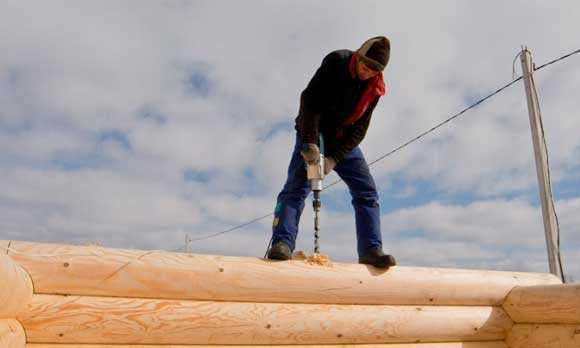

Сверловка отверстий под нагель

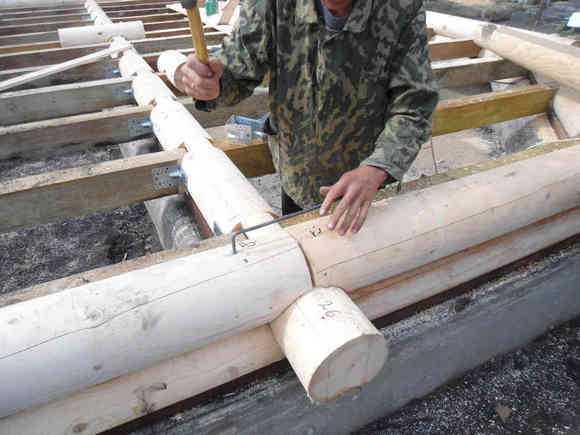

Забивание нагеля

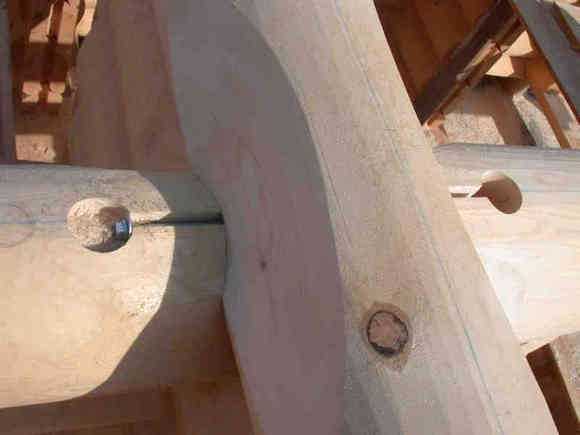

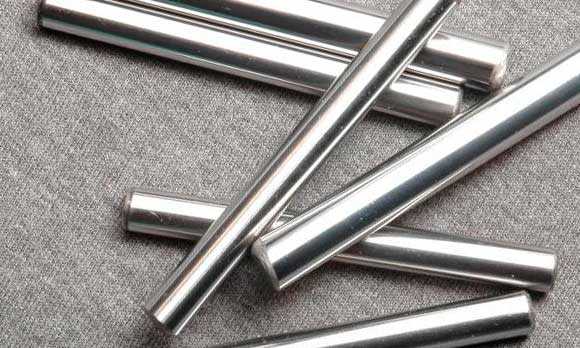

Металлические нагели и крепеж для сборки срубов

Нагель из металла по определению будет прочнее такого же по сечению деревянного, но не всё так однозначно. Это утверждение будет верным, только если используется полный аналог по размеру сечения.
Например, нередко можно увидеть, как строители применяют стальную арматуру 10-12 мм, причём с рифлением, которую с огромным сопротивлением кувалдами забивают в узкие отверстия. В итоге, из-за впившихся в древесину рёбер венцы не могут свободно усаживаться и подвисают на металле – появляются щели, стены дома начинаются продуваться всеми ветрами.

Из-за небольшого сечения стальных шкантов и пластичности обычной чёрной стали, брёвна во время усадки изгибают и расклинивают даже гладкие металлические нагеля. Поэтому мощные гвозди – тоже не лучший вариант, хотя используются они довольно часто.

Сращивание на шпильках

Шпильки вместо нагелей

Этой проблемы не возникло бы, если бы в ход шли гладкие пруты сечением от 20 мм, либо трубы сечением 25-30 мм. Но стоимость таких металлических нагелей получилась бы просто неподъёмной.

Есть технология, когда вместо нагелей (в привычном понимании) похожую функцию выполняют резьбовые шпильки. Метровые шпильки крепят одним концом в фундаменте, затем на них надевают венцы. По мере сборки стен шпильки наращивают при помощи муфт. Используя гайки с шайбами, мастера получают возможность плотно соединять штучный стеновой материал, в том числе выполнять дотягивание крепежей по мере усадки.

В основном подобное решение нашло применение при работе с очень сухим профилированным брусом. В обычных условиях они только усложняют работу.

Шпильки хорошо подходят, когда нужно зафиксировать брёвна, которые стыкуются друг с другом торцами. Для этого в теле венцов выполняется пара пропилов и пара треугольных/круглых расширений под гайки.

Аналогичную стягивающую работу в зоне «перерубов» выполняют калёные П-образные скобы, но они обеспечивают несколько менее надёжное соединение.

Аналогами деревянных нагелей могут выступать самонарезные металлические винты и винты-сухари. Но так как при свинчивании венцов последние не могут уплотняться по мере усадки – то сфера использования таких крепежей ограничивается исключительно клееным профилированным брусом с минимальным процентом влажности, стены из которого практически не усаживаются.

Для строений из оцилиндрованного бревна и цельного бруса разработана специальная модификация самореза-сухаря, а именно - подпружиненный глухарь, диаметром 10 мм и длиной 200, 240 и 280 мм. Изюминкой данного крепежа является использование пружины, зажатой на штоке двумя шайбами. Все его элементы оцинкованы, что позволяет не беспокоиться о коррозии.

Каленые скобы

Благодаря такому конструктивному решению, после просверливания гнезда и ввинчивания крепежа – на венец сразу оказывается сдавливающая нагрузка (до 150-ти килограмм на сантиметр в каждой точке крепления). Но при этом свободный ход у брёвен и брусьев остаётся, что очень важно для обеспечения правильной равномерной усадки сруба. По сути, в этой детали удалось объединить достоинства винтов/шпилек и обычных нагелей.

Металлический нагель с пружиной

Металлический нагель без пружины

Смонтированный металлический нагель

Нужно отметить, что пружинные металлические узлы довольно часто используют вместе с деревянными шкантами. Если берёзовый нагель без проблем себя показывает при работе в нижних и средних венцах, которые хорошо нагружены следующими ярусами, то верхние венцы стен таких нагрузок не испытывают, из-за чего иногда могут подвисать. Чтобы этого не случилось, верхние брусья или брёвна сруба собирают на пружинных винтах.

elka-palka.ru

Как установить нагели в деревянном срубе? Полезный совет. Отзыв эксперта

Нагели применяются для различных домов, сложенных из цельных пород древесины, которые имеют стены из бруса или бревна. Необходимость установки нагелей предусмотрена проектными нормами. Соединение между бревнами, сделанное при помощи нагелей очень прочное и долговечное. Это соединение подвижно по вертикальной плоскости и не мешает естественной усадке деревянного сруба.

Рассмотрим теперь правила установки деревянных нагелей в древесине.

Важные моменты правил

Для установки нагеля сверлят отверстия круглой формы строго вертикально. Диаметр отверстия под устанавливаемый нагель должен равняться диаметру самого устанавливаемого, в стену сруба, нагеля. Для профессионального установщика нагелей это главное правило при сборке сруба. Отверстия сверлят так, что нагель соединяет по два бруса или бревна в шахматном порядке по всему периметру деревянной стены сруба. В результате такого крепления, весь массив бревенчатой или брусовой стены с межвенцовым утеплителем, соединяется крепежными, деревянными нагелями в шахматном порядке. Второе правило при установке нагеля - это его центральное расположение в центре бревна или бруса. Недопустимо смещение нагеля от центра бруса по вертикали и горизонтали.

Чтобы правильно выбрать нагели, необходимо придерживаться нескольким советам. Первое, на что надо обратить внимание при выборе нагеля, это то, что нагели должны быть из древесины березы, идеально ровными по всей длине и идеально круглыми по диаметру.

Не рекомендуется приобретать нагели, сделанные из металла. А если обратиться к профессиональным строителям, то по их словам, применение металлических нагелей, вообще нарушение правил деревянного домостроения.

Главное условие выбора нагеля - его влажность. Нагель должен соответствовать влажности бревна или бруса, из которого будет собираться деревянный дом.

Устанавливать нагель необходимо не только вертикально, но и почти свободно. Не надо слушать специалиста по сборке, если он говорит Вам, что у него нет в наличии сверла необходимого диаметра. Нагель должен входить практически свободно в отверстие, сделанное в брусе или бревне.

Недопустимо применение нагелей квадратного или металлического исполнения. Такая конструкция деревянного дома, по мере усадки начнет терять свои первоначальные размеры по оси. В результате этого, в местах межвенцовых зазоров появляются щели, на углах и стыках недопустимы большие зазоры. Как правило, такой дом становиться очень холодным и непригодным для дальнейшего проживания.

Преимущества и недостатки древесины дуба. Мнение эксперта

Планируя строительство дома, рассматривают и хвойные, и лиственные породы деревьев. Первый вариант используется в основном для возведения стен, второй же применяют для изготовления полов, проведения внутренней отделки и т.д. Ценная древесина дуба также часто встречается в списке строительных материалов. Но перед ее применением нужно ознакомиться со всеми ее преимуществами и недостатками.

Древесина дуба

Мощное дерево дуб относится к лиственной породе. Эта древесина обладает красивой пористой структурой. Имеет желтовато-коричневый или даже коричневый оттенок, который со временем становиться более темным. Если же дуб будет находиться в воде и пролежит в ней десятки лет, то  данный материал приобретет темно-фиолетовый оттенок, но при этом он не сгниет. Отсюда он активно используется в судостроении, т.к. не боится влаги.
Дуб является долголетним и очень высоким растением, его длинный ствол (размером около 15 метров, само же дерево может вырасти до 30 метров) практически не имеет сучков. Древесина этого дерева является элитной. Используют ее для паркетов, широко применяется для изготовления мебели, а также в строительной сфере, благодаря ее большому количеству преимуществ.

Преимущества древесины дуба

К преимуществам ценной древесины дуба можно отнести:

  1. Легкую обработку. Но работать с ней нужно только при помощи острого и твердого инструмента, т.к. она является хрупкой и может расколоться.
  2. Высокую устойчивостью перед воздействием и образованием гнилостных процессов.
  3. При желании данную древесину можно без труда искусственно состарить.
  4. Прочность.
  5. Хорошую плотность.
  6. Упругость, но в то же  время она легко гнется.

Недостатки древесины дуба

Недостатков у древесины дуба не много, но все же они есть:

  • Данное дерево плохо поддается полировки, для ее осуществления нужно использовать оборудование только с прочными, выносливыми резцами.
  • Древесина имеет неприятную склонность к растрескиванию.
  • Может расколоться под воздействием гвоздей или же саморезов. Чтобы этого не происходило необходимо предварительно просверливать отверстия.
  • Ну и высокая стоимость. Древесина дуба дороже хвойных строительных материалов, поэтому спрос на нее не велик.

Популярность древесины дуба обусловлено ее прекрасными внешними данными и отличной прочностью. Но из-за ее дороговизны, полностью возвести дом из данного материала, будет не выгодно, для этого можно приобрести другой материал с чуть меньшими прочностными характеристиками. А вот мебель из дуба получается отличная,  к примеру, из мореного дуба они красивые и могут прослужить вечно.

Оптимальный выбор – нагель из березы!

Данный крепежный элемент очень важен для правильной и качественной сборки деревянных сооружений – срубов из бревна и пиленного бруса. Березовый нагель оптимален по важному соотношению – соотношению цены – качества крепежного изделия. Нагели из дубовой древесины несколько прочнее, чем березовые, но по стоимости намного выше крепежей из березы.

Фотографии технологии установки нагелей

Как определить необходимое для постройки сруба количество нагелей:

Тематическое видео:

Где купить хорошие по качеству нагели?

Наш магазин «Нагели.рф» ТК «ПРОГРЕСС» предлагает частным клиентам и строительным организациям поставку данных крепежей для строительства деревянных домов из обычного и клееного бруса, так же строительства бревенчатых домов разнообразных конструкций.

Звоните!

Заказывайте необходимый вам товар в нашем магазине!





xn--80aggmoi.xn--p1ai

Нагеля для бруса - размеры и крепление: сверление и забивание

Дома из натурального дерева сейчас снова обрели популярность. Но древесина – это далеко не однородный материал, поэтому в процессе усадки происходит небольшая деформация, разные части дома принимают окончательный вид неравномерно.

Отсюда вытекает проблема крепления бруса между собой, которое обеспечит надежность, с одной стороны, и равномерную усадку с другой. Решение было найдено очень давно – нагели. Элемент отличается по размеру, форме сечения (круг или квадрат), материалу изготовления.

Виды нагелей

Разновидностей крепежного элемента много, но условно их делят на группы по материалу и форме. Рассмотрим этот вопрос подробней.

Материал изготовления

Активно используются два вида:

  1. Деревянный. Большинство специалистов настоятельно рекомендуют использовать именно деревянный шип при возведении конструкций из дерева. Приводятся главные преимущества при выборе такого крепежа:
    • Равномерное высыхание. Брус и нагель должны быть приблизительно одной влажности. Это позволит пройти процессу усадки практически без видимых изменений;
    • Не подвержен действию перепадов температур. Дерево практически не меняет линейные размеры при различных температурах, поэтому крепежный элемент будет всегда на своем месте;
    • Отсутствует ржавчина. Металл со временем ржавеет, что приводит к гниению соприкасающихся с ним деревянных поверхностей;
    • Отсутствует конденсат. На стали при резком изменении температуры образовывается влага, которая совсем ни к чему внутри несущей стены.
    • Шкант срастается со стеной. Через определенное время дом станет монолитным, деревянные поверхности спаиваются.
  2. Металлический. Этот вариант также относится к бюджетному способу крепления, часто используются отходы (трубы, арматура). Хотя специалисты отдают предпочтение предыдущему способу, у металлического нагеля есть свои преимущества:
    • Верхние слои древесины защищены от кручения;
    • Долговечность конструкции.

Форма

Также выделяют несколько основных форм:

  1. Округлое сечение. С учетом того, что отверстия под крепление в бревне выполняются сверлом, то круглый нагель обеспечит максимальную площадь соприкосновения, гарантируя надежность и долговечность конструкции;
  2. Квадрат. Сделать такой элемент проще, стоит он также дешевле. Но на этом положительные стороны заканчиваются. При входе в отверстие края шипа деформируются, а общая площадь контакта остается минимальной. Строить таким образом дом опасно;
  3. Узкий прямоугольник. Наиболее простой в изготовлении вариант. Берется доска определенной толщины, распускается на прямоугольники. Единственное преимущество – очень небольшая толщина. Подходит для узкого бруса, но монтаж крайне затруднен.

Изготавливаем нагель своими руками

Этот вид крепежа продается в магазинах, но без особого труда можно сделать его и дома. Деревянный элемент изготавливается следующим образом:

  • берутся обрезки досок, из которых нарезаются брусья размером 25 на 25 сантиметров;
  • изготавливаются колья, длинной 1,5 толщины строительного бруса, диаметром 2,5 сантиметра;
  • топором срезаются углы, для придания округлой формы.

Но необходимо принимать во внимание следующее:

  • древесина для крепежа должна быть тверже бруса. Сейчас для этих целей чаще всего используется береза;
  • нагель не должен значительно отличаться влажностью от основного элемента конструкции;
  • категорически запрещено использовать шкант с сучком.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

  • для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
  • более толстый брус крепится шипом размером 3 сантиметра;
  • брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Длина определяется еще проще – наиболее распространенный и рекомендованный способ – крепление двух бревен нагелем длиной в полтора бруса.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

  • первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
  • шаг составляет от полутора до 2 метров;
  • скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Технология крепления

Сверление

Используется мощная дрель, если необходимо делать отверстия непосредственно на строительной площадке либо станок, если брус подготавливается заранее.

Второй способ распространен на западе и позволяет собрать конструкцию практически любого дома за несколько дней. Но требуется внимательность, точный чертеж, профессионализм.

В первом и втором случае незыблемым остается правило – отверстие должно быть строго вертикальным.

Диаметр сверла и толщина шканта должны совпадать, а для верхних ярусов бруса отверстие должно быть даже на миллиметр два больше. Так избавляются от провисания несущей конструкции из-за небольшой вертикальной нагрузки. Отверстие делается на 2 сантиметра длиннее необходимого, чтобы шип мог спокойно ходить во время усадки.

Забивание

Обычно используется кувалда весом несколько килограмм. Нагель вгоняется внутрь ниже кромки бруса до конца отверстия, для этого используются насадки (обычно из латуни).

Правильное расположение

Идеальным считается вариант, когда нагели расположены в шахматном порядке. Но строго вертикальное направление по параллельным линиям также допускается и на прочность влияет не существенно.

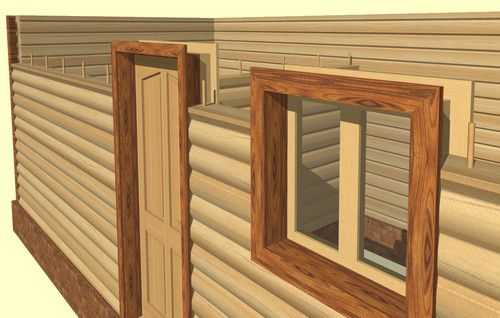

Рекомендуется зазор до начала проема не менее тридцати сантиметров. Расстояние крепежа до угла не должно превышать 70 сантиметров. Шаг может варьироваться от метра до 3, в зависимости от материала, из которого сделан брус (твердые сорта требуют меньший шаг).

 Преимущества и недостатки

Как и любой другой крепежный элемент, нагель обладает рядом положительных сторон, а также пассивом из недостатков.

Преимущества:

  1. Шип придает надежное сцепление, предотвращает провисание венца;
  2. Обеспечивает долговременную надежность при нагрузках на изгиб, чем не могут похвастаться гвозди и болты;
  3. Способствует равномерной усадке дома. Крепежный элемент свободно ходит по вертикальной плоскости, предотвращая горизонтальные деформации;
  4. Деревянное изделие не подвергается образованию влаги и коррозии, исключая процесс гниения;
  5. Предельная дешевизна. Даже покупка готовых нагелей не слишком ударит по карману, позволяя минимизировать бюджет.

Но есть и недостатки:

  1. Сложность монтажа. Абсолютное вертикальное расположение, идеальный подбор диаметра, подразумевает наличие приличных навыков строительства;
  2. Серьезные требования качества. Наличие сучков или неоднородность материала могут привести к плачевным последствиям;
  3. Чрезмерное приложение силы при забивании часто приводит к трещинам в брусе. После чего его необходимо менять.

Блиц-советы

Существует набор хитростей при монтаже, позволяющих построить дом своей мечты, который прослужит долгие годы:

  1. Шахматный порядок. Условие не обязательное, но настоятельно рекомендованное плотниками всех мастей;
  2. Во избежание провисания, необходимо пользоваться деревянными нагелями округлой формы. Квадратные изделия в основном продвигаются производителями, так как они проще в изготовлении;
  3. При забивании можно и нужно снижать трение. Для этого достаточно использовать мыльный раствор;
  4. Рекомендуется использовать крепеж из березы. Это гарантирует надежность конструкции, придает определенный шарм, при этом не увеличивает себестоимость строительства;
  5. Сходная влажность между шипом и брусом – принципиальное условие долговечности конструкции. На это нужно обращать пристальное внимание;
  6. Не стесняйтесь использовать дополнительные элементы крепления. Наука не стоит на месте, современные приспособления могут значительно облегчить задачу.

orcmaster.com

Нагели для бруса: крепление и сборка на нагеля

Идеальным крепежом для дерева считаются деревянные штыри – нагеля. На самом деле применение их ограничено определенными условиями. По прочности и долговечности они уступают крепежу из металла, но незаменимы в тех случаях, когда стыковка элементов должна оставаться относительно подвижным.

Нагеля

О чём пойдет речь:

Что такое нагель

Это штырь – металлический или деревянный, которым скрепляют брус и бревно. Наиболее очевидны его преимущества при строительстве лодок и малых судов, так как морская вода заметно усиливает коррозию металла, быстро выводя из строя гвозди. К тому же под действием влаги дерево набухает и увеличивается в объеме, что и обеспечивает герметичность.

Крепление бруса нагелями призвано предупредить поперечное смещение и деформации, но при этом не препятствовать естественной продольной деформации. Так как и доски, и бревно дают усадку после строительства, то здесь такое решение полностью оправдано.

Изготавливается деталь на токарных станках из дерева твердых пород – дуб, береза. Допускается древесина только первого или высшего сорта, хорошо высушенная, без сучков, свилеватости и прочего. Диаметр шканта подбирается в соответствии с габаритами изделия, но не может быть менее 2,5 см. Нагель для бруса 150х150, например, должен быть диаметром в 25 мм. Диаметр должен оставаться одинаковым по всей длине изделия.
Вытачиваются два вида штырей:

  • квадратные – установка шканта квадратной формы в круглое отверстие вызывает сомнения, так как снимание ребер может провоцировать заклинивание. Поэтому такие изделия используются редко;
  • круглые – получили самое широкое распространение при сборке каркаса дома и стен сруба. Использование их затруднений не вызывает. На фото можно увидеть штыри из дерева разной формы.

Изготовление шкантов

Эта задача вполне выполнимая. Для этого полено – обычно березовое, так как дуб является древесиной слишком дорогой, раскалывают на несколько частей, формируя заготовки квадратной формы. Затем шканты обтесываются вручную, чтобы придать им округлую форму.

На токарном станке та же операция занимает куда меньше времени.

Так как брус сечением 150*150 мм является наиболее употребимым в частном строительстве, то порой изготовление шкантов сводится к поиску изделия соответствующего диаметра – 25 мм. Наиболее подходящими, как показывает опыт, являются черенки от лопат и швабр. Изделие просто нарезается по длине и используется по новому назначению.

Соединение бруса нагелями: особенности

Предпочтительнее выбирать штыри из той же породы дерева, что и стены дома: коэффициент расширения у разной древесины довольно сильно отличается, а совпадение по этому параметру гарантирует отсутствие деформации.

Металлический штырь используется в конструкциях тяжелых, а также из древесных материалов.

  • В каркасных зданиях шкант применяют для стыковки элементов нижней обвязки и установки вертикальных стоек. В срубе или доме, стены которого целиком возводятся из бруса, штырь скрепляет материал, образуя единую поверхность.
  • Разницу здесь составляет глубина привязки. Сборка бруса на нагеля в каркасном здании подразумевает стыковку двух элементов нижней обвязки и вертикальной угловой стойки. Сооружение стены из брусков 150*150 мм требует, чтобы нагель соединял собой не менее 2 рядов.
  • В срубе соблюдается то же условие: штырь скрепляет как минимум два ряда. Крепление проводится в шахматном порядке с шагом не более 2 м, причем каждый отрезок дерева должен быть скреплен двумя шкантами.

Сверление отверстий

  • Использование штырей из дерева при сборке предполагает производство отверстий в бревне или доске любого сечения в местах соединения. Сверление может быть сквозным – для связки рядов, или несквозным – при креплении вертикальной стойки, например.
    Дрель для сверления бруса под нагели должна быть достаточно мощной – не менее 1,5 кВт, с широким патроном, чтобы была возможна установка сверла соответствующего диаметра. Для работы с бревном рекомендуется низкооборотная дрель.

  • Соединение бруса нагелями начинается с высверливания отверстий под него. Желательно использовать шаблон, чтобы добиться точного совпадения параметров отверстия в соединяемых брусках.
  • Отверстия высверливается строго вертикально, иначе возникает опасность провисания ряда.
  • Диаметр отверстия рекомендуется делать на 3–4 мм больше диаметр штыря. Этот прием позволяет исключить заклинивание шканта при усадке и высыхании дерева. При этом деревянный брусок зависает, образуя щели. Слишком плотная стыковка провоцирует такую ситуацию.
  • Глубина отверстия на 2–3 см больше, чем длина крепежа. Таким образом исключается провисание дерева при усадке.

Деревянный нагель в стене дома «работает» на изгиб, то есть, предупреждает поперечную деформацию. Продольное скольжение бревна должно быть свободным.


На видео рассматривается сборка дерева на шканты.

brusportal.ru

предназначение и принцип фиксации бруса, виды и особенности использования


Как установить нагели в деревянном срубе? Полезный совет. Отзыв эксперта

Нагели применяются для различных домов, сложенных из цельных пород древесины, которые имеют стены из бруса или бревна. Необходимость установки нагелей предусмотрена проектными нормами. Соединение между бревнами, сделанное при помощи нагелей очень прочное и долговечное. Это соединение подвижно по вертикальной плоскости и не мешает естественной усадке деревянного сруба.

Рассмотрим теперь правила установки деревянных нагелей в древесине.

Важные моменты правил

Для установки нагеля сверлят отверстия круглой формы строго вертикально. Диаметр отверстия под устанавливаемый нагель должен равняться диаметру самого устанавливаемого, в стену сруба, нагеля. Для профессионального установщика нагелей это главное правило при сборке сруба. Отверстия сверлят так, что нагель соединяет по два бруса или бревна в шахматном порядке по всему периметру деревянной стены сруба. В результате такого крепления, весь массив бревенчатой или брусовой стены с межвенцовым утеплителем, соединяется крепежными, деревянными нагелями в шахматном порядке. Второе правило при установке нагеля - это его центральное расположение в центре бревна или бруса. Недопустимо смещение нагеля от центра бруса по вертикали и горизонтали.

Чтобы правильно выбрать нагели, необходимо придерживаться нескольким советам. Первое, на что надо обратить внимание при выборе нагеля, это то, что нагели должны быть из древесины березы, идеально ровными по всей длине и идеально круглыми по диаметру.

Не рекомендуется приобретать нагели, сделанные из металла. А если обратиться к профессиональным строителям, то по их словам, применение металлических нагелей, вообще нарушение правил деревянного домостроения.

Главное условие выбора нагеля - его влажность. Нагель должен соответствовать влажности бревна или бруса, из которого будет собираться деревянный дом.

Устанавливать нагель необходимо не только вертикально, но и почти свободно. Не надо слушать специалиста по сборке, если он говорит Вам, что у него нет в наличии сверла необходимого диаметра. Нагель должен входить практически свободно в отверстие, сделанное в брусе или бревне.

Недопустимо применение нагелей квадратного или металлического исполнения. Такая конструкция деревянного дома, по мере усадки начнет терять свои первоначальные размеры по оси. В результате этого, в местах межвенцовых зазоров появляются щели, на углах и стыках недопустимы большие зазоры. Как правило, такой дом становиться очень холодным и непригодным для дальнейшего проживания.

Преимущества и недостатки древесины дуба. Мнение эксперта

Планируя строительство дома, рассматривают и хвойные, и лиственные породы деревьев. Первый вариант используется в основном для возведения стен, второй же применяют для изготовления полов, проведения внутренней отделки и т.д. Ценная древесина дуба также часто встречается в списке строительных материалов. Но перед ее применением нужно ознакомиться со всеми ее преимуществами и недостатками.

Древесина дуба

Мощное дерево дуб относится к лиственной породе. Эта древесина обладает красивой пористой структурой. Имеет желтовато-коричневый или даже коричневый оттенок, который со временем становиться более темным. Если же дуб будет находиться в воде и пролежит в ней десятки лет, то  данный материал приобретет темно-фиолетовый оттенок, но при этом он не сгниет. Отсюда он активно используется в судостроении, т.к. не боится влаги. Дуб является долголетним и очень высоким растением, его длинный ствол (размером около 15 метров, само же дерево может вырасти до 30 метров) практически не имеет сучков. Древесина этого дерева является элитной. Используют ее для паркетов, широко применяется для изготовления мебели, а также в строительной сфере, благодаря ее большому количеству преимуществ.

Преимущества древесины дуба

К преимуществам ценной древесины дуба можно отнести:

  1. Легкую обработку. Но работать с ней нужно только при помощи острого и твердого инструмента, т.к. она является хрупкой и может расколоться.
  2. Высокую устойчивостью перед воздействием и образованием гнилостных процессов.
  3. При желании данную древесину можно без труда искусственно состарить.
  4. Прочность.
  5. Хорошую плотность.
  6. Упругость, но в то же  время она легко гнется.

Недостатки древесины дуба

Недостатков у древесины дуба не много, но все же они есть:

  • Данное дерево плохо поддается полировки, для ее осуществления нужно использовать оборудование только с прочными, выносливыми резцами.
  • Древесина имеет неприятную склонность к растрескиванию.
  • Может расколоться под воздействием гвоздей или же саморезов. Чтобы этого не происходило необходимо предварительно просверливать отверстия.
  • Ну и высокая стоимость. Древесина дуба дороже хвойных строительных материалов, поэтому спрос на нее не велик.

Популярность древесины дуба обусловлено ее прекрасными внешними данными и отличной прочностью. Но из-за ее дороговизны, полностью возвести дом из данного материала, будет не выгодно, для этого можно приобрести другой материал с чуть меньшими прочностными характеристиками. А вот мебель из дуба получается отличная,  к примеру, из мореного дуба они красивые и могут прослужить вечно.

Оптимальный выбор – нагель из березы!

Данный крепежный элемент очень важен для правильной и качественной сборки деревянных сооружений – срубов из бревна и пиленного бруса. Березовый нагель оптимален по важному соотношению – соотношению цены – качества крепежного изделия. Нагели из дубовой древесины несколько прочнее, чем березовые, но по стоимости намного выше крепежей из березы.

Фотографии технологии установки нагелей

Как определить необходимое для постройки сруба количество нагелей:

Тематическое видео:

Где купить хорошие по качеству нагели?

Наш магазин «Нагели.рф» ТК «ПРОГРЕСС» предлагает частным клиентам и строительным организациям поставку данных крепежей для строительства деревянных домов из обычного и клееного бруса, так же строительства бревенчатых домов разнообразных конструкций.

Звоните!

Заказывайте необходимый вам товар в нашем магазине!





xn--80aggmoi.xn--p1ai

Сверление отверстия под нагель в венцах сруба

Для Сверление отверстия под нагель в моей бане предусмотрены сверла диаметром 30 мм. Но, Нагель — квадратный из дуба. Сверление оказалось на много сложнее чем я представлял. Поэтому поделюсь некоторым опытом использования крупнокалиберного сверла. Как всегда, я начал подготовку с изучения статей в интернете и ужас охватил меня, когда прочитал на строительном форуме следующее… Приведу цитаты без изменения (не сочтите за плагиат). Несколько вопросов и ответов:

Вопрос: «Как сделать чтоб пакля не наматывалась на сверло для нагеля?»

  • Ответ: «А я бы паклю стелил, но при сверлении — прожигал бы паклю прутом, разогретым на костре. По моему — технологичней.»
  • Ответ: Делал со следующей последовательностью: положил брус, просверлил отверстия, поставил сбоку на брусе отметку где отверстие, разобрал, положил паклю, собрал, нашел воротком отверстия, забил нагель. На первый взгляд труд

rinnipool.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
