Самодельное навесное оборудование для мотоблоков

Для мотоблоков средней и большой мощности сегодня поставщики и производители предлагают огромное количество навесного оборудования и приспособлений, которые обеспечивают механизацию многих операций. Однако, несмотря на столь привлекательные предложения и готовые варианты поставки комплектов многие владельцы предпочитают делать навесное оборудование для мотоблока своими руками. И причина не в том, что самоделки обходятся дешевле. Отнюдь, если брать стоимость материалов, то это абсолютно не так. Проблема кроется в другом. Сделанный своими руками инвентарь для мотоблока, это в большинстве своем универсально подобранные по своим качественным параметрам орудия труда, отвечающие запросам конкретного человека.

Такой подход к формированию парка сельскохозяйственной техники дает возможность учесть в процессе проектирования и сборки инвентаря всех возможных особенностей как участка, так и самого владельца.

Разрабатываемое оборудование для агрегата условно делится на оборудование:

• универсального назначения;
• узкоспециализированной направленности;
• вспомогательное оборудование и устройства, позволяющие упростить управление мотоблоком.

К универсальным средствам относятся прежде всего адаптеры и разного рода прицепы, делающие мотоблок универсальной транспортной платформой как для перевозки грузов, так и в качестве удобного транспортного средства. Отдельные модели мотоблоков способны развивать скорость до 25 км в час. Хотя до комфорта мини трактора здесь еще далеко, но ходить пешком уже не приходиться.

Узкоспециализированные виды оборудования чаще всего предназначаются для выполнения всего 1 или максимум 2 операций. Однако именно это самые востребованные с точки зрения потребительских качеств инструменты для качественной обработки почвы, выполнения операций по уходу за посевами, заготовке кормов и даже применяемые в строительстве. Отчасти следует заметить, что среди самоделок специального назначения преобладают относительно простые виды инструмента — плуги, фрезы, окучники. Это то, что можно сделать из подручных материалов и при помощи самого простого электроинструмента. А вот более сложные элементы изготавливаются при помощи агрегатов от другого оборудования.

Ну и, конечно, то что облегчает управление — противовес на мотоблок, утяжелители колес и противоскользящие цепи все это позволяет работать с агрегатом круглый год.

Самоделки для мотоблока

Вопрос о том с чего начать конструировать навесное оборудование для мотоблоков вполне резонный. Дело в том, что практически все мотоблоки оснащаются прицепными устройствами, фабричного образца, рассчитанными на применение стандартных видов оборудования. Нужно уточнить, при этом что именно стандартное оборудование и не удовлетворяет запросам покупателей — уж слишком нежным и хрупким оказываются прицепные системы при использовании их в жестких условиях эксплуатации.

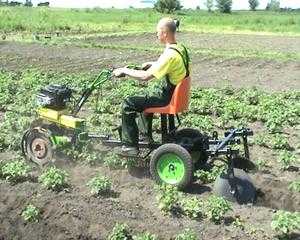

Для отечественных мотоблоков прицепные устройства в основном изготавливаются из стали сварным способом, а вот для массового китайского производства это в основном чугунное литье, или сплав металлов. Понятно, что для одного корпусного плуга даже самый мощный адаптер из чугуна не выдержит.

Потому первое что необходимо создать, это прицепное к мотоблоку своими руками для плуга. Здесь за основу конструкции лучше принять стандартную схему — адаптер представляет собой шарнир с возможностью фиксации плуга в разных положениях, что особенно удобно для вспашки небольших участков, когда применяется плуг как с левым, так и с правым отвалом.

Сам переходник рекомендуется сделать с возможностью фиксации не только в вертикальной, но и горизонтальной плоскостях при помощи талрепов и болтовых соединений.

Такой вариант поможет использовать его и для вспашки, и для окучивания, и для установки адаптера-сиденья для косилки или граблей для переворачивания сена на сенокосе.

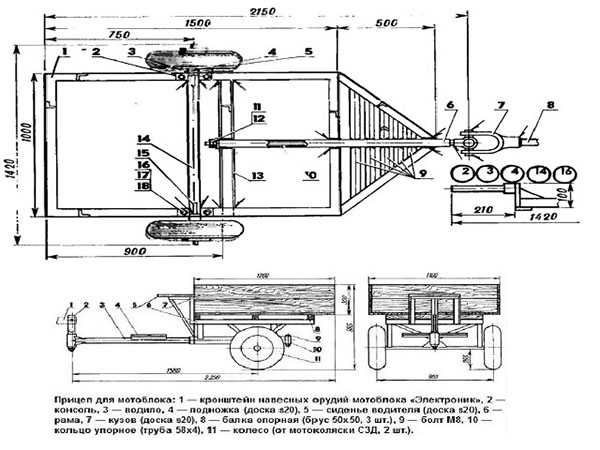

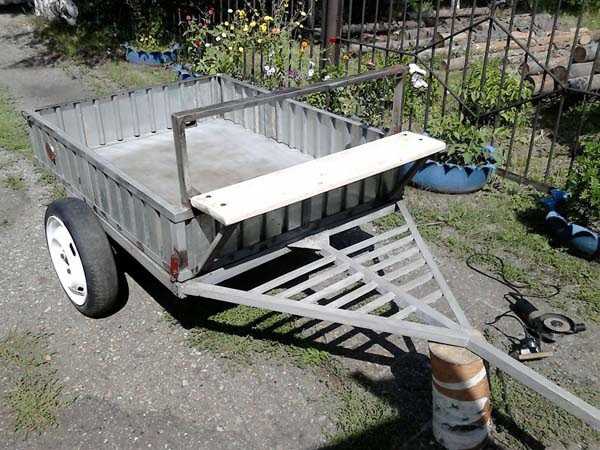

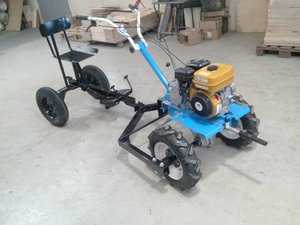

Универсальный прицеп к мотоблоку

Рассчитывать параметры прицепного оборудования для мотоблока нужно исходя из его мощности, принцип здесь прост — 1 л. с. означает возможность перевозки 100 кг полезного груза на тележке. Самым простым и надежным является схема одноосного прицепа с нагрузкой на центральную ось. И хотя грузоподъемность такого прицепа невелика, всего до 500 кг, этого вполне хватает для того, чтобы на прицепе установить сиденье и управлять мотоблоком сидя на прицепе.

Самое сложное здесь это подобрать необходимые комплектующие. Легче всего использовать готовые детали. Например, ступица для мотоблока своими руками изготавливается из автомобильной, для легковых машин. Это позволяет использовать стандартные автомобильные колеса и покрышки для оборудования агрегата. С другой стороны, ступица от вазовской классики отлично подойдет и для того чтобы сделать и другие полезные самоделки — грунтозацепы, лебедки, утяжелители колес.

Для прицепа в основном используют конструкцию из прямоугольной трубы, но в качестве рамной основы может быть использован и швеллер и двутавр. Борта для прицепа лучше предусмотреть съемными. Предпочтительно сразу предусмотреть возможность установки на платформу нескольких видов бортов:

• деревянные или металлические для перевозки сыпучих грузов;
• легкие, сетчатые для заготовки зеленой массы для животных;
• раскладные, с возможностью увеличения полезной площади для перевозки сена.

А вот для того чтобы было комфортно перемещаться по дорогам стоит сделать крылья на мотоблок. По возможности сразу установить на них брызговики. Ведь не на всех дорогах есть асфальт и твердое покрытие.

Мотоблок с прицепом назвать транспортным средством согласно законодательству, сегодня нельзя, но это не означает что прицеп не должен оборудоваться средствами световой сигнализации.

Обязательно установить на прицеп как минимум 4 светоотражающих элемента — 2 красного цвета сзади и 2 белого впереди. Это поможет водителю автомобиля определить повозку в темноте.

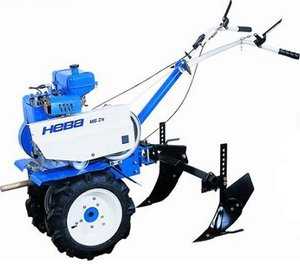

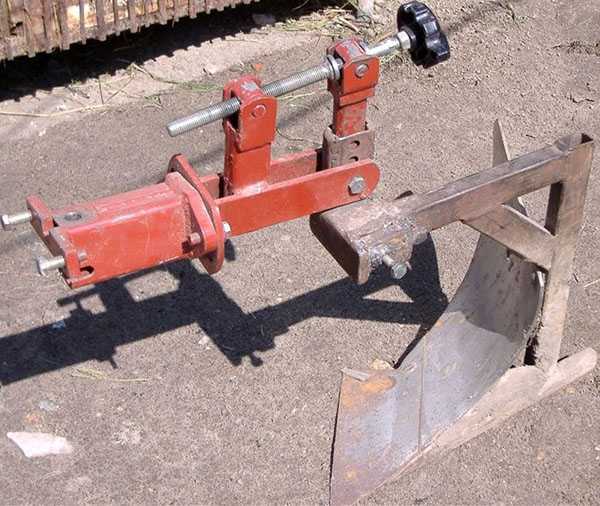

Орудия обработки почвы — плуг и соха для мотоблока своими руками

Перед тем как сделать навеску на мотоблок для обработки почвы следует решить, что важнее и расставить приоритеты в вопросе техники обработки участка. Для больших участков, применяемых для посадки картофеля, корнеплодов, зерновых культур оптимальным вариантом была бы соха для мотоблока своими руками. Сделать ее проще и легче. А вот для грядок под овощные культуры, для обработки полос между рядами сада или финальной обработки под посадку лучше сделать фрезу. Это намного облегчит дальнейшие работы.

При готовой сцепке на мотоблок самым сложным в изготовлении плуга выступает его форма. Корпус имеет сложную для формовки форму и поэтому лучше сделать плуг из нескольких составляющих. Сошник для мотоблока своими руками лучше сделать из стали. Большое усилие, которое будет испытывать этот элемент не должно приводить к его деформации. Тем более, что именно сошник отвечает за глубину опускания плуга.

Лемех плуга должен быть из максимально твердого металла. Это та часть плуга, которая врезается в землю и разрезает ее пласт. Прочность и мощность этого элемента позволит работать с плугом как в условиях обрабатываемой пашни, так и делать предварительную обработку целины. Несмотря на сложность конструкции отвала сделать его довольно просто. Для изогнутого отвала лучше взять уже готовую заготовку круглой или овальной формы. Из нее по чертежу сделать отвал. Умельцы для этого обычно используют трубы большого размера от 350 мм в диаметре или газовые баллоны. Отвал при этом получается практически идеальной формы.

Одним из вопросов как сделать плуг для мотоблока будет изготовление полевой доски — стабилизирующего элемента для плуга, задающего направление его движения при работе на пашне.

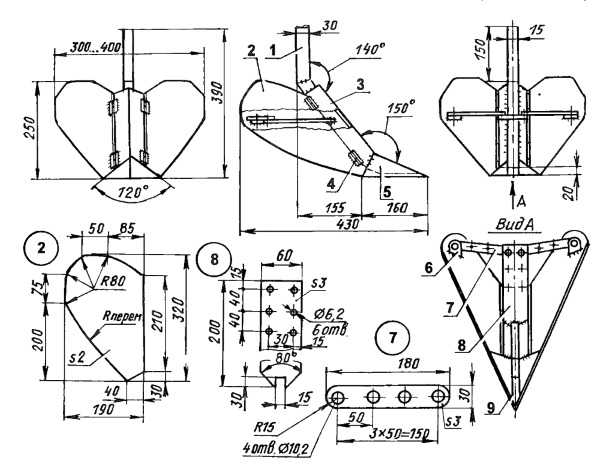

Соха своими руками для мотоблока так же, как и плуг собирается из нескольких элементов. Правда, для использования сохи в обработке почвы лучше предусмотреть отвал из арматуры, так, чтобы во время обработки грунт как можно больше рыхлился при повороте пласта. В конструкции сохи лучше предусмотреть не фронтальный отвал, а двусторонний отвал с арматурными прутьями.

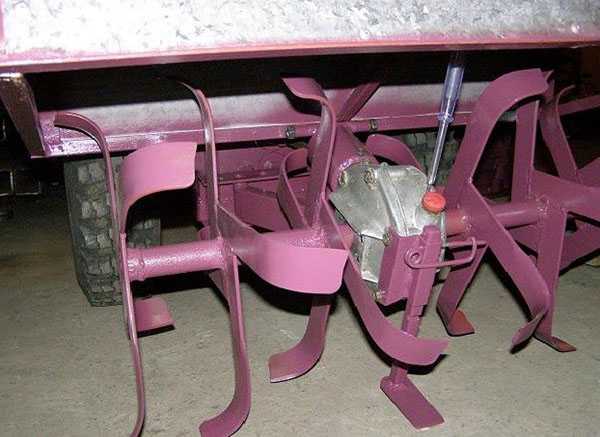

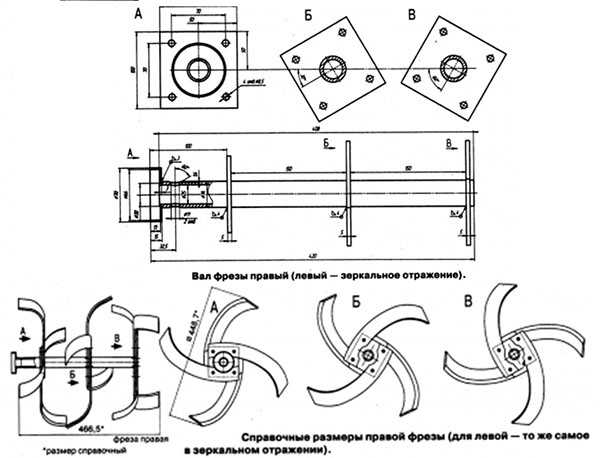

Фреза для мотоблока своими руками

Навесное оборудование для мотоблока в виде грунтофрезы может быть использовано в основном для легких и средних агрегатов. Для тяжелых моделей с отдельным механизмом отбора мощности и передачей крутящего момента на прицепные агрегаты для мотоблока оптимальными будут фрезы с цепной передачей.

Самыми простыми фрезами для рыхления почвы могут быть четыре сегментные сабельные фрезы. Конструктивно такая фреза представляет собой трубу, на которую жестко посажены сабельные фрезы. Для средних и легких агрегатов полуоси для мотоблока делают разборными. Так можно регулировать ширину и скорость обработки почвы. Если установлено два сегмента с каждой из сторон редуктора, то скорость обработки существенно выше. Правда, ширина в этом случае будет небольшой. Для полуосей из двух или даже четырех элементов ширина захвата может быть увеличена до 1,5 метра.

Навесные агрегаты для мотоблока своими руками изготавливаются из профильной трубы. Профиль легче устанавливать на редуктор колес. Да и сочленять их при наращивании намного проще и легче.

Достаточно просто вставить их друг в друга и закрепить шпильками. Полуоси для мотоблока своими руками изготавливаются из квадратной или шестиугольной трубы с толстыми стенками. Для 1 комплекта фрез понадобится:

• трубы для корпуса полуоси с толщиной стенок 2,5-3 мм длиной 50-80 см;
• для соединения сегментов трубы меньшего диаметра длиной 50-60 см;
• 8 сабельных элементов для рабочего органа;
• фиксаторы на полуосях — 4 штуки;

Сами фрезы рекомендуется изготовить из стальной полосы толщиной 5 мм и более. Самое лучшее решение для изготовления фрез — применение кованного металла. В таком случае и прочность выше и нет необходимости часто делать заточку инструмента. Рекомендуется использовать при разработке формы фрезы для мотоблока своими руками чертежи наиболее удачных моделей — сабельной, изогнутой или фрезы с треугольным заостренным элементом.

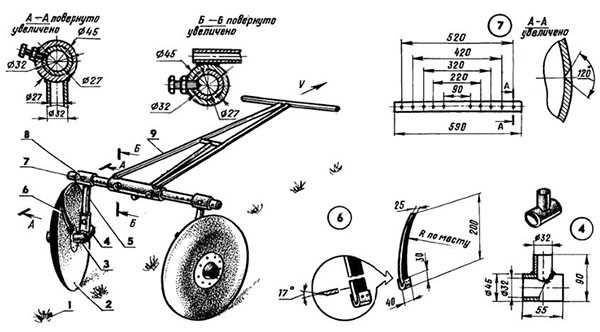

Дисковый культиватор для мотоблока

Одним из самых востребованных видов навесного оборудования для мотоблока в период ухода за растениями летом является культиватор. Полольщик для мотоблока своими руками можно сделать:

• по примеру классического культиватора в виде прицепного рыхлителя;

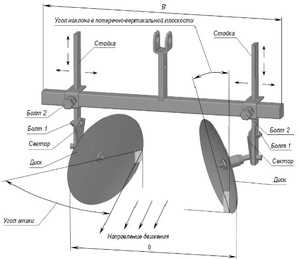

• в виде дисковых окучников, применяемых для обработки посевов корнеплодов.

Технология обработки предусматривает прохождение мотоблока между двумя рядами посевов или при использовании много корпусного культиватора трех и даже четырех рядов.

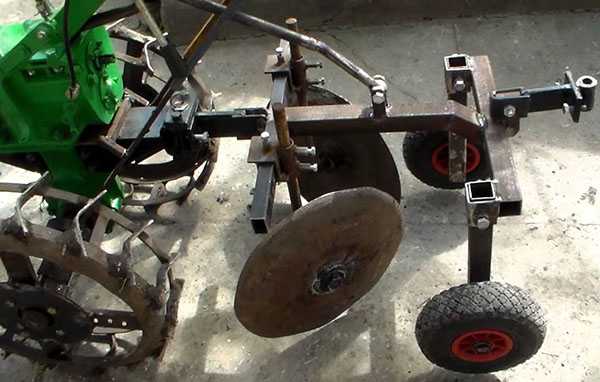

Рыхлитель окучник может иметь несколько видов инструмента, установленных в одном корпусе:

• рыхлитель;
• два двухотвальных плужка-плоскореза;
• 2 дисковые бороны для формирования гряд;
• два диска для защиты растений.

Диски защиты растений для мотоблока своими руками обычно изготавливаются из листовой стали. В зависимости от назначения устройства, к которому они будут применяться рассчитывается их диаметр. Для фрез, обычно диаметр меньше фрез на 5-7 см, а для культиватора они, должны быть диаметром 30-35 см. Просто во время фрезерования участка растения обычно имеют небольшую высоту. А вот культивация проводится, когда растения достигают значительного роста, и поломка их на этом этапе может закончиться гибелью овощной культуры.

Диски среднего размера могут быть и универсальными, диаметром 20-25 см. При этом нужно предусмотреть и универсальный тип крепления к каждому из видов навесного оборудования.

Вспомогательное оборудование для мотоблока

В числе необходимых усовершенствований мотоблока в виде навесного оборудования рекомендуется сделать, кроме всего вышеперечисленного, следующие элементы:

• колеса с грунтозацепами для работы на рыхлой почве;
• подъемник;

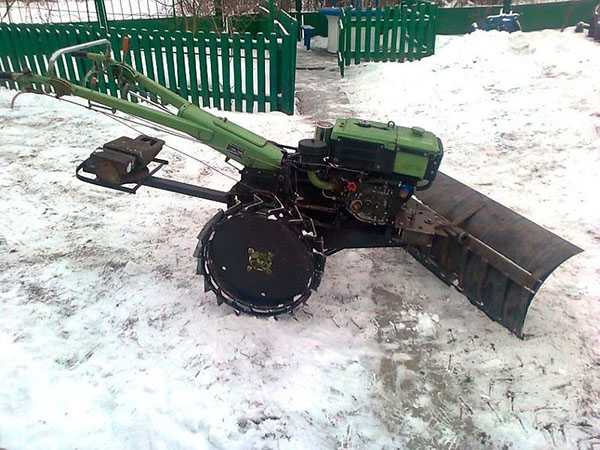

• навесной ковш-отвал для уборки снега.

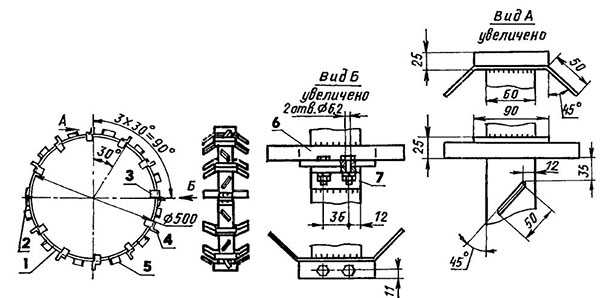

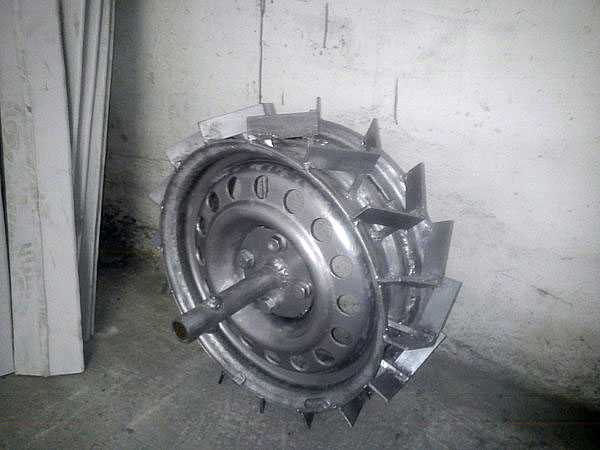

Для конструкций колес, используемых в качестве движителей мотоблока на пашне используют колеса с резиновыми покрышками. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными дисками от автоколес.

Для этого нужно:

• 2 стальных диска от легкового автомобиля;
• уголки 25х25 см;
• электросварка;
• болгарка;
• рулетка и карандаш.

Уголок разрезается на отрезки по 35-40 см. Обода диска размечаются на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются отметки  и в местах отметок привариваются уголки.

Подъемник своими руками для мотоблока лучше сделать из отрезка трубы диаметром 100 мм. Сам подъемник делается в виде ролика на кронштейне. Он в случае необходимости изменяет свое положение и дает возможность поднять мотоблок на опору. В обычном положении вал-подъемник находится впереди агрегата и используется как опорный каток при преодолении канав и рытвин.

https://www.youtube.com/watch?v=JhPvReKfbI0

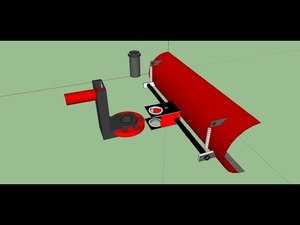

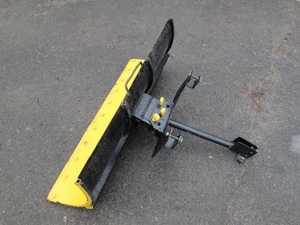

Ковш для мотоблока своими руками рекомендуется собрать в том случае, если планируется использовать его в качестве снегоуборочной машины.

Ковш можно сделать:

• из листового металла толщиной 1,5-2 мм;
• жесткого пластика с ножом в нижней части из металлической полосы;
• из фанеры толщиной 8-10 мм или плиты OSB 10-12 мм.

Ковш жестко закрепляется на раме мотоблока. Для облегчения работы можно сделать поворотное устройство для изменения угла наклона режущей плоскости к поверхности дороги.

Чтобы ковш работал долгое время, впереди на кронштейне выносится опорная лыжа. Это позволит сделать очистку более безопасной. Режущая поверхность будет находиться на определённой высоте над землей и не касаться грунта.

Усовершенствовать домашнюю мототехнику под свои требования можно без больших затрат. Ведь навесное оборудование на мотоблок можно собрать самостоятельно, все сделав своими руками.

Работа мотоблока с навесным оборудованием — видео

glav-dacha.ru

как сделать своими руками, чертежи и схемы (видео инструкции)

Garden-shop.ru

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Garden-shop.ru

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

garden-shop.ru

Как изготовить навесное оборудование для мотоблока своими руками

Мотоблок очень нужен при ведении приусадебного хозяйства. Оборудованная разными навесными устройствами, такая техника способна делать практически все начиная с окучивания растений и заканчивая заготовкой древесины или уборкой мусора. Стоит заметить, что мотоблоки тяжело назвать универсальной техникой. Перечень агрегатов, которые можно подсоединить к наиболее дорогостоящим моделям, ограничен несколькими типами навесного оборудования.

Однако работать только заводскими узлами тоже не стоит. Почти каждый из агрегатов мотоблока, необходимых для хозяйственных нужд, можно изготовить своими руками при помощи чертежей.

Навесное оборудование для мотоблока Нева своими руками

Перечень навесного оборудования для всех моделей мотоблоков очень большой. Прежде всего, в него входят:

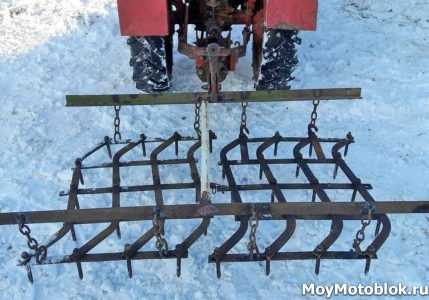

• бороны и плуги;
• косилки и грабли;

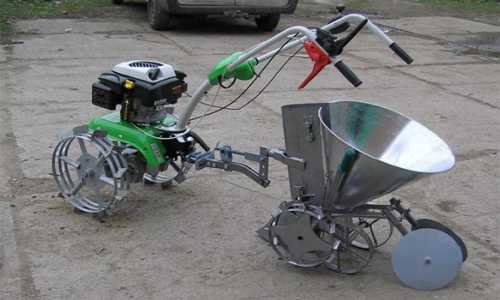

• картофелесажалки и картофелекопалки;
• почвофрезы и пропольники;
• снегоуборщики и дровоколы;
• сеялки и отвалы;
• опрыскиватели и насосы.

Настолько большой выбор навесных агрегатов никогда не входит в комплект поставки мотоблока Нева. Тяжело себе представить, сколько средств необходимо для приобретения всех нужных для подсобного хозяйства дополнительных устройств. А также необходимо помнить о том, что полностью универсальных мотоблоков практически не выпускается. Другими словами, агрегаты, подходящие к определенной модели, очень редко устанавливаются на другой мотоблок. Иногда изготовители заранее предусматривают дополнительные возможности для усовершенствования своей техники, что делается за счет применения дополнительных навесных узлов. К ним относятся:

• утяжелители;
• ходоуменьшители;
• дополнительные ступицы;
• адаптеры;
• грунтозацепы;
• транспортировочные тележки;
• упорные рычаги;
• сцепки.

Совершенно любое подобное оборудование можно изготовить своими руками или позаимствовать от других мотоблоков и переделать. Главное, необходимо убедиться в их совместимости. Максимальная мощность мотора, метод подключения, размеры и массу, чертежи, предельные нагрузки и другие показатели стоит учесть при разработке оборудования. В противном случае можно потерять средства и потраченный труд.

Сборка прицепа для мотоблока Нева своими руками

Специальный самодельный адаптер может сделать из мотоблока Нева маленький трактор и наиболее автоматизировать ведение домашнего хозяйства.

Его элементами являются:

• рама из металла;
• поперечная штанга;
• сцепка;
• ось, колеса и колесные стойки;
• раскосы;
• узлы управления;
• тележка;
• удобное сиденье.

Обычная рама для прицепа делается из любой стальной трубы длиной до 2 метров. На один конец к ней крепится при помощи сварки сцепка. Это узел, при помощи которого вся конструкция прикрепляется к фаркопу мотоблока. На другую сторону приваривается поперечная штанга, размер которой стоит выбрать на основании ширины колесной базы техники. Далее, к штанге прикрепляются раскосы и стойки колес, которые необходимы для обеспечения жесткости рамы и амортизации при движении по огороду. Колеса стоит снять с прицепа автомобиля или садовой тележки.

Обычно, адаптер и навесные узлы мотоблока соединяются при помощи одинарной сцепки. Все функциональные агрегаты управляются специальным рычагом с несколькими коленами. При их переключении можно регулировать изменение положения поставленного навесного оборудования. А также можно применять дополнительный рычаг для регулировки прилагаемой силы. В конце на поперечную штангу необходимо прикрепить основание из металла, на котором будет располагаться сиденье водителя.

При большой длине дышла адаптера необходим наиболее мощный мотоблок. Мощность мотора также повлияет на величину колес и размер трубы, из которой в дальнейшем будет собрана несущая рама.

Сборка дискового окучника для мотоблока Нева своими руками

Самым лучшим при эксплуатации на садовом участке считается самодельный окучник дискового типа. Работая с ним необходимо прилагать минимальное количество физического труда. Снижая скорость передвижения, можно увеличить его максимальную мощность, что хорошо сказывается на результатах работы. Подобная дисковая конструкция окучника выгодно отличается своей универсальностью. Таким приспособлением можно делать хозяйственные работы после высадки различных растений и при их интенсивном росте.

В состав дискового окучника входят:

• стойки;
• металлическая рама;
• диски;
• специальные талперы.

Специальные талперы необходимы для регулирования угла поворота дисков. От этого угла напрямую зависит глубина работы дисков и усилие, которое нужно для выполнения задачи. Чтобы упростить работу человека, дисковый окучник оборудуется несколькими подшипниками скольжения, обеспечивающими удобство и надежность изделия.

Диски необходимо сделать из качественного металла толщиной в 2 миллиметра. Наружные кромки стоит выгнуть, а в центре проделать специальное отверстие для переходников. Они закрепляются на раме окучника. В случае когда нет возможности сделать диски своими руками, то необходимо взять их из старой сеялки или остального похожего оборудования.

Окучник способен иметь изменяемую или фиксированную ширину захвата поверхности. При переменной есть возможность, регулировки расстояния между дисками просто перемещая стойки. Узлы навесного оборудования собираются при помощи сварки или болтовых соединений.

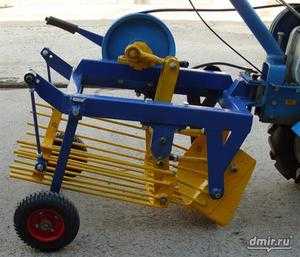

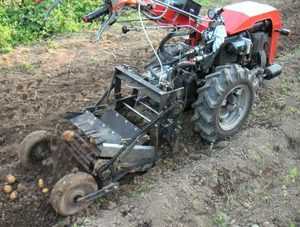

Сборка картофелекопалки для мотоблока Нева своими руками

Подобный тип навесного узла для мотоблока очень помогает при уборке картофеля и прочих видов растений.

Картофелекопалка состоит из таких элементов:

• лемеха;
• металлической сварной рамы;
• очистительного барабана;
• редукционного узла.

Лемехом называется подвижная часть такого оборудования, которая делается из металлических прутьев и нескольких немного заостренных пластин из стали. Очень острые концы и кромки на всей конструкции лемеха необходимо затупить таким образом, чтобы не допустить порезов клубней растений при уборке.

Чтобы сделать крепкую раму, нужны уголок из металла, кусок швеллера и профильная труба. Габариты, а еще масса сварной рамы, которая зависит от массы применяемых материалов и специфических черт конструкции, должны соответствовать размерам и максимальной мощности мотоблока.

Редукционный механизм является наиболее важной частью картофелекопалки. Чтобы сделать его необходимо два цилиндра из металла, выполняющие функцию стаканов для всех соединительных узлов. Подобная конструкция обеспечивает взаимную работу ведомого и ведущего валов. Потом из стальной трубы нужно изготовить ступицы, к которым прикрепляются передаточные звездочки. Эти элементы при помощи специальных призматических шпонок плотно насаживаются на втулки.

Наиболее сложным узлом картофелекопалки является очистительный барабан, в конструкцию которого входят несколько роликовых цепей, одевающиеся на специализированные стержни. Такой узел еще имеет название беличье колесо, которое крепится на двух зафиксированных осях, что делает его подвижным при движении. Другими словами, при помощи усилия вала мотора лемех картофелекопалки, который закреплен на движущемся кожухе, сможет изменять угол наклона и совершать при движении аппарата копательные действия.

Угол наклонения рабочего механизма и глубина копания изменяется при помощи ползунка. Такой ползунок делается из фторопласта, а его технические параметры должны соответствовать характеристикам мотоблока. Это, прежде всего, скорость движения, максимальная мощность мотора и другие параметры. Дополнительно необходимо учитывать свойства почвы.

Сборка снегоуборщика для мотоблока Нева своими руками

Далеко не всякий человек способен приобрести для себя заводской снегоуборочный аппарат. Не всегда целесообразно покупать его для нескольких месяцев использования. Вручную очищать всю прилегающую территорию тоже довольно тяжело. Можно изготовить вполне эффективный снегоуборочный механизм для мотоблока своими руками.

Самым легким вариантом можно считать отвальный снегоуборщик. Его составляют несколько основных узлов, которыми являются отвал и адаптер. Последний состоит из нескольких штанг из металла и кронштейнов. При помощи штанг отвал прикрепляется к раме изделия, а кронштейны позволяют обеспечить возможность регулирования его положения в различных плоскостях.

Регулировку можно выполнять как в ручном режиме, так и с помощью рычагов или тягового узла. Подобная система основывается на поворотном механизме, который можно снять с разной транспортной техники или сделать самостоятельно. Для этого стоит применять, как основу, механизмы передних колес автомобиля.

Для того чтобы собрать бульдозерный отвал необходимо сделать каркас из металла, обшитый жестяным листом. Размеры снегоуборщика можно выбирать в соответствии с техническими параметрами аппарата и особенностями убираемой местности. В случае когда дорожки во дворе шириной около 75 сантиметров, то стоит сделать 50 сантиметровый отвал. С таким отвалом можно довольно просто маневрировать при уборке снега.

К нижней кромке отвала, которая находится под углом к ведущей оси рамы, при помощи надежного соединения прикрепляется специальный нож. Когда угол наклона ножа большой, то отвал легко срезает плотные слои снега. Маленький угол помогает передвинуть снег без большого приложения мощности аппарата.

Сборка универсальных навесных механизмов для мотоблока Нева своими руками

Довольно многие типы самодельного навесного оборудования для мотоблоков имеют похожую конструкцию и принцип действия. Именно поэтому при сборке навески на мотоблок своими руками, стоит позаботиться об универсальности. Для примера, картофелесажалку можно переделать под картофелекопалку, а снегоуборочный механизм в маленький бульдозер. Немного изменив конструкцию, один механизм можно будет применять для разных работ на приусадебном участке. Это поможет сэкономить физические силы, средства и место для их хранения.

instrument.guru

Самодельное навесное оборудование для мотоблоков — Sam-Village

Сам переходник рекомендуется сделать с возможностью фиксации не только в вертикальной, но и горизонтальной плоскостях при помощи талрепов и болтовых соединений.

Такой вариант поможет использовать его и для вспашки, и для окучивания, и для установки адаптера-сиденья для косилки или граблей для переворачивания сена на сенокосе.

Универсальный прицеп к мотоблоку

Наличие прицепа обеспечивает мобильность, ведь одно дело вести мотоблок с уже установленными агрегатами, другое, когда плуг, фреза или картофелесажалка просто грузятся на прицеп и транспортируются самим мотоблоком.

Рассчитывать параметры прицепного оборудования для мотоблока нужно исходя из его мощности, принцип здесь прост — 1 л. с. означает возможность перевозки 100 кг полезного груза на тележке. Самым простым и надежным является схема одноосного прицепа с нагрузкой на центральную ось. И хотя грузоподъемность такого прицепа невелика, всего до 500 кг, этого вполне хватает для того, чтобы на прицепе установить сиденье и управлять мотоблоком сидя на прицепе.

Самое сложное здесь это подобрать необходимые комплектующие. Легче всего использовать готовые детали. Например, ступица для мотоблока своими руками изготавливается из автомобильной, для легковых машин. Это позволяет использовать стандартные автомобильные колеса и покрышки для оборудования агрегата. С другой стороны, ступица от вазовской классики отлично подойдет и для того чтобы сделать и другие полезные самоделки — грунтозацепы, лебедки, утяжелители колес.

Для прицепа в основном используют конструкцию из прямоугольной трубы, но в качестве рамной основы может быть использован и швеллер и двутавр. Борта для прицепа лучше предусмотреть съемными. Предпочтительно сразу предусмотреть возможность установки на платформу нескольких видов бортов:

• деревянные или металлические для перевозки сыпучих грузов;
• легкие, сетчатые для заготовки зеленой массы для животных;
• раскладные, с возможностью увеличения полезной площади для перевозки сена.

А вот для того чтобы было комфортно перемещаться по дорогам стоит сделать крылья на мотоблок. По возможности сразу установить на них брызговики. Ведь не на всех дорогах есть асфальт и твердое покрытие.

Мотоблок с прицепом назвать транспортным средством согласно законодательству, сегодня нельзя, но это не означает что прицеп не должен оборудоваться средствами световой сигнализации.

Обязательно установить на прицеп как минимум 4 светоотражающих элемента — 2 красного цвета сзади и 2 белого впереди. Это поможет водителю автомобиля определить повозку в темноте.

Орудия обработки почвы — плуг и соха для мотоблока своими руками

Перед тем как сделать навеску на мотоблок для обработки почвы следует решить, что важнее и расставить приоритеты в вопросе техники обработки участка. Для больших участков, применяемых для посадки картофеля, корнеплодов, зерновых культур оптимальным вариантом была бы соха для мотоблока своими руками. Сделать ее проще и легче. А вот для грядок под овощные культуры, для обработки полос между рядами сада или финальной обработки под посадку лучше сделать фрезу. Это намного облегчит дальнейшие работы.

При готовой сцепке на мотоблок самым сложным в изготовлении плуга выступает его форма. Корпус имеет сложную для формовки форму и поэтому лучше сделать плуг из нескольких составляющих. Сошник для мотоблока своими руками лучше сделать из стали. Большое усилие, которое будет испытывать этот элемент не должно приводить к его деформации. Тем более, что именно сошник отвечает за глубину опускания плуга.

Лемех плуга должен быть из максимально твердого металла. Это та часть плуга, которая врезается в землю и разрезает ее пласт. Прочность и мощность этого элемента позволит работать с плугом как в условиях обрабатываемой пашни, так и делать предварительную обработку целины. Несмотря на сложность конструкции отвала сделать его довольно просто. Для изогнутого отвала лучше взять уже готовую заготовку круглой или овальной формы. Из нее по чертежу сделать отвал. Умельцы для этого обычно используют трубы большого размера от 350 мм в диаметре или газовые баллоны. Отвал при этом получается практически идеальной формы.

Одним из вопросов как сделать плуг для мотоблока будет изготовление полевой доски — стабилизирующего элемента для плуга, задающего направление его движения при работе на пашне.

Соха своими руками для мотоблока так же, как и плуг собирается из нескольких элементов. Правда, для использования сохи в обработке почвы лучше предусмотреть отвал из арматуры, так, чтобы во время обработки грунт как можно больше рыхлился при повороте пласта. В конструкции сохи лучше предусмотреть не фронтальный отвал, а двусторонний отвал с арматурными прутьями.

Фреза для мотоблока своими руками

Навесное оборудование для мотоблока в виде грунтофрезы может быть использовано в основном для легких и средних агрегатов. Для тяжелых моделей с отдельным механизмом отбора мощности и передачей крутящего момента на прицепные агрегаты для мотоблока оптимальными будут фрезы с цепной передачей.

Самыми простыми фрезами для рыхления почвы могут быть четыре сегментные сабельные фрезы. Конструктивно такая фреза представляет собой трубу, на которую жестко посажены сабельные фрезы. Для средних и легких агрегатов полуоси для мотоблока делают разборными. Так можно регулировать ширину и скорость обработки почвы. Если установлено два сегмента с каждой из сторон редуктора, то скорость обработки существенно выше. Правда, ширина в этом случае будет небольшой. Для полуосей из двух или даже четырех элементов ширина захвата может быть увеличена до 1,5 метра.

Навесные агрегаты для мотоблока своими руками изготавливаются из профильной трубы. Профиль легче устанавливать на редуктор колес. Да и сочленять их при наращивании намного проще и легче.

Достаточно просто вставить их друг в друга и закрепить шпильками. Полуоси для мотоблока своими руками изготавливаются из квадратной или шестиугольной трубы с толстыми стенками. Для 1 комплекта фрез понадобится:

• трубы для корпуса полуоси с толщиной стенок 2,5-3 мм длиной 50-80 см;
• для соединения сегментов трубы меньшего диаметра длиной 50-60 см;
• 8 сабельных элементов для рабочего органа;
• фиксаторы на полуосях — 4 штуки;

Сами фрезы рекомендуется изготовить из стальной полосы толщиной 5 мм и более. Самое лучшее решение для изготовления фрез — применение кованного металла. В таком случае и прочность выше и нет необходимости часто делать заточку инструмента. Рекомендуется использовать при разработке формы фрезы для мотоблока своими руками чертежи наиболее удачных моделей — сабельной, изогнутой или фрезы с треугольным заостренным элементом.

Дисковый культиватор для мотоблока

Одним из самых востребованных видов навесного оборудования для мотоблока в период ухода за растениями летом является культиватор. Полольщик для мотоблока своими руками можно сделать:

• по примеру классического культиватора в виде прицепного рыхлителя;
• в виде дисковых окучников, применяемых для обработки посевов корнеплодов.

Технология обработки предусматривает прохождение мотоблока между двумя рядами посевов или при использовании много корпусного культиватора трех и даже четырех рядов.

Рыхлитель окучник может иметь несколько видов инструмента, установленных в одном корпусе:

• рыхлитель;
• два двухотвальных плужка-плоскореза;
• 2 дисковые бороны для формирования гряд;
• два диска для защиты растений.

Диски защиты растений для мотоблока своими руками обычно изготавливаются из листовой стали. В зависимости от назначения устройства, к которому они будут применяться рассчитывается их диаметр. Для фрез, обычно диаметр меньше фрез на 5-7 см, а для культиватора они, должны быть диаметром 30-35 см. Просто во время фрезерования участка растения обычно имеют небольшую высоту. А вот культивация проводится, когда растения достигают значительного роста, и поломка их на этом этапе может закончиться гибелью овощной культуры.

Диски среднего размера могут быть и универсальными, диаметром 20-25 см. При этом нужно предусмотреть и универсальный тип крепления к каждому из видов навесного оборудования.

Вспомогательное оборудование для мотоблока

В числе необходимых усовершенствований мотоблока в виде навесного оборудования рекомендуется сделать, кроме всего вышеперечисленного, следующие элементы:

• колеса с грунтозацепами для работы на рыхлой почве;
• подъемник;
• навесной ковш-отвал для уборки снега.

Для конструкций колес, используемых в качестве движителей мотоблока на пашне используют колеса с резиновыми покрышками. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными дисками от автоколес.

Для этого нужно:

• 2 стальных диска от легкового автомобиля;
• уголки 25х25 см;
• электросварка;
• болгарка;
• рулетка и карандаш.

Уголок разрезается на отрезки по 35-40 см. Обода диска размечаются на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются отметки  и в местах отметок привариваются уголки.

Подъемник своими руками для мотоблока лучше сделать из отрезка трубы диаметром 100 мм. Сам подъемник делается в виде ролика на кронштейне. Он в случае необходимости изменяет свое положение и дает возможность поднять мотоблок на опору. В обычном положении вал-подъемник находится впереди агрегата и используется как опорный каток при преодолении канав и рытвин.

Ковш для мотоблока своими руками рекомендуется собрать в том случае, если планируется использовать его в качестве снегоуборочной машины.

Ковш можно сделать:

• из листового металла толщиной 1,5-2 мм;
• жесткого пластика с ножом в нижней части из металлической полосы;
• из фанеры толщиной 8-10 мм или плиты OSB 10-12 мм.

Ковш жестко закрепляется на раме мотоблока. Для облегчения работы можно сделать поворотное устройство для изменения угла наклона режущей плоскости к поверхности дороги.

Чтобы ковш работал долгое время, впереди на кронштейне выносится опорная лыжа. Это позволит сделать очистку более безопасной. Режущая поверхность будет находиться на определённой высоте над землей и не касаться грунта.

Усовершенствовать домашнюю мототехнику под свои требования можно без больших затрат. Ведь навесное оборудование на мотоблок можно собрать самостоятельно, все сделав своими руками.

Работа мотоблока с навесным оборудованием — видео

Читайте также

sam-village.ru

Самоделки для мотоблока: навесное оборудование своими руками

Как сделать самоделки для мотоблока (фреза, прицеп, грабли) можно узнать, просмотрев видеоролики, которые выкладывает Юрий Сербин.

Сельскохозяйственная мини-техника

К самоделкам для мотоблока специалисты относят:

• тележку-прицеп — для перевозки груза;
• фрезу — для перемешивания почвы и разбивки твердых комьев;
• грабли — навесное оборудование к мотоблокам;
• окучник — формирует ровные и высокие гребни на грядках с корнеплодными культурами;
• отвал — предназначен для уборки снега и песка, создавая оптимальные условия для последующей обработки почвы.

Прежде чем сделать самодельные приспособления для мотоблока, необходимо подготовить чертежи.

1. Чтобы изготовить грабли с широким захватом, используют водопроводные трубы, втулки, стержень, рулетку. На стержень надевается втулка. Затем поверхность стержня простукивается и проворачивается. Для изготовления граблей к мотоблоку своими руками рекомендуется использовать круглый прут. Детали агрегата скрепляются электросваркой. Чтобы упростить конструкцию, поворотные детали самоделки на мотоблоки фиксируются без подшипников качения. Для легкой транспортировки изготавливаются складные грабли.
2. С помощью мотоблока можно выравнивать грунт, очищать тротуары и дороги от снега. Для выполнения таких работ применяется специальное устройство — отвал. Самоделка на мотоблок изготавливается из листового металла (толщина 1-2 мм), внутри которой привариваются 4 ребра жесткости. Последние элементы изготавливаются из листового металла толщиной в 3-4 мм.Отвал фиксируется со штангами вертикально. Для этого в первой конструкции делаются отверстия. Снизу самоделка на мотоблок обшивается жестью (для предотвращения зарывания в почву).
3. Можно очистить дорогу от снега и грязи с помощью лопаты-отвала. Подобные мотоблочные самоделки изготавливаются с помощью болгарки, дрели и сварочного аппарата. Лопата-отвал делается из стальной бочки на 200 л. Бочка разрезается на 3 части — сегменты лопаты. Две части свариваются по контуру. Толщина полученной лопаты-отвала равняется 3 мм.

Дополнительные аппараты

Прежде чем сделать сеялку для мотоблока своими руками, чертежи подготавливаются, определяется тип конструкции. Специалисты выделяют следующие виды сеялок:

• с учетом количества засеиваемых рядов — 1-5;
• овощные;
• для точного высева.

Чтобы пунктировать посев морковки, свеклы и лука, используют овощную сеялку. Семена подаются от опорно-приводных колес. За регулировку частоты вращения аппарата отвечают сменные звездочки. Мотоблочные самоделки-сеялки точного высева представлены в виде щеточных высевающих устройств. Семена вращаются в бункере, высыпаются в отверстие, которое закрывается специальным диском. В последнем элементе предусмотрены отверстия разного диаметра.

Чтобы изменить размер отверстий, поворачивается диск. Подобным методом меняется норма высева семян. Сеялка соединяется с мотоблоком за счет универсальной сцепки. Ящик для семян изготавливается из деревянных досок (толщина 15 мм). Стенки соединяются саморезами и уголками. Внизу стенок монтируются накладки. Для сбрасывания семян из ячеек в донышках предусмотрены пластинки. Диаметр колес равняется 200 мм. В ступицах делают отверстия. Для изготовления сошника используют стальной лист толщиной в 1,5 м. Ящик крепится к мотоблоку с помощью кронштейна.

Специалисты советуют изготавливать дисковые окучники из металлических крышек от кастрюль (диаметр 50 см). Следующий этап заключается в заточке лопастей крышек. Для этого используется шлифовальный станок. Плоские крышки предварительно загибают в одну сторону. Такую работу можно выполнить молотком. Следующий этап заключается в изготовлении тележки, к которой будут фиксироваться диски, сдвигающие землю. Чтобы ее сделать, используют трубы и втулки. Снизу устанавливаются колеса.

Можно укомплектовать мотоблок фрезой «гусиные лапки». Подобные мотоблочные самоделки, в отличие от обычных культиваторов, обладают большей прочностью.

Самодельное навесное оборудование можно использовать для обработки твердой почвы, профилактики вредителей. Главное — подходящая по диаметру ось мотоблока.

Прицепы и газоноступы

Чтобы сделать бороздонарезатель, используется заводский плуг-прицеп. К конструкции прикручивается уголок на 70 мм и 2 стойки от культиватора. Последние элементы должны находиться напротив колес мотоблока. Ножи культиватора обрезаются болгаркой. Для фиксации пластины используют болты.

Чтобы сделать прицеп для мотоблока своими руками, используется дрель и болгарка. Телега фиксируется с помощью жигулевского кардана. Основа конструкции — задний москвичевский мост. Предварительно из устройства демонтируется редуктор. Для фиксации полуосей используется труба. Мост соединяется с рамой трубами. Кузов прицепа делается из оцинковки толщиной в 0,8 мм. По краям телега укрепляется металлическими уголками. Чтобы на мотоблок оказывалась минимальная нагрузка, колеса должны располагаться посередине кузова.

Для изготовления такого навесного оборудования для мотоблока своими руками, как аэратор, используют газоноступы. Аппарат можно сделать с помощью обуви. К подошве крепят гвозди. Затем подготавливают деревянные доски (с учетом размера обуви). Для этого используют электрический лобзик.

Чтобы зафиксировать доску к обуви, применяется ремень. Изготовленный аэратор-навеска на мотоблок своими руками можно использовать для обработки маленького земельного участка. Если площадь земли большая, тогда делают аппарат из трубы (длина 50 см), железа, гвоздей.

Специалисты советуют изготавливать подобный аппарат из стали и трубы. Через цилиндр проходит вал и подшипники. Трубу заполняют песком либо гравием. С внешней стороны к трубе приваривают гвозди (острием наружу). Гвозди располагают в шахматном порядке.

Картофелесажалка и грунтозацепы

Легко изготавливается подъемный механизм картофелесажалка для мотоблока своими руками. Устройство состоит из 2 дисков и чаши. Клубни попадают в почву через отверстия, предусмотренные в чаше. Затем диски закапывают картофель. Для изготовления такого устройства используют раму, колеса, ось, штифты, бункер, регулировочный механизм. Главный элемент изделия — рама. На ней фиксируются все детали навеса. Колеса закрывают пластиной. В противном случае картофель будет выпадать из бункера в ненужный момент.

Грунтозацепы для мотоблока можно изготовить из сварочного аппарата и болгарки. Для этого используют старые автомобильные диски, уголок из стали. На полуось крепится подшипник. В центре диска приваривается квадратная пластина. Дополнительно пластина прикручивается к диску болтами. Каток готов. Следующий этап заключается в изготовлении зацепов. Уголок разрезается болгаркой на несколько частей. Элементы фиксируются сварочным аппаратом. Полученные зацепы размещают на ободке диска с шагом в 15 см.

Можно изготовить колеса для грунтозацепа из газового баллона. Для этого обрезается обод шириной в 5-7 см (диаметр 30 см). Из пластины делают зацепы, которые фиксируются с шагом в 15 см.

В центре каждого зацепа приваривается дополнительная пластина. К концу зацепов добавляется еще 60 см, чтобы полученное оборудование больше входило в почву. К ободку металлического диска приваривается пластина.

При использовании самодельных мотоблочных конструкций рекомендуется соблюдать технику безопасности.

1sadteh.ru

Как сделать борону для мотоблока своими руками: чертежи, видео, размеры

Борона для мотоблока – навесное оборудование, предназначенное для измельчения пласта земли после вспашки или одновременно со вспашкой. Она может применяться при заделке семян во время посева или при выравнивании поверхности участка после грубой обработки – например, после выкапывания картошки.

Применяется такое оборудование не так часто – большинство мотоблоков относятся к культиваторному типу, и после такой обработки обычно не требуется боронование. Однако крупные мотоболки зачастую требуют наличия бороны, особенно после вспашки целинных участков, залежей или после сидератов. Боронование позволяет ускорить высыхание и прогрев поверхностного слоя земли, активирует поглощение полезных веществ из почвы и улучшает усвояемость органических и минеральных удобрений.

к содержанию ↑

Виды борон

Бороны подразделяются на следующие разновидности:

1. Зубовая
2. Дисковая
3. Роторная

Зубовая борона

Зубовая борона – самая древняя из известных человеку. Представляет собой несколько рядов зубьев, которые проходят по почве при обработке, разрыхляя и разравнивая ее. Отличаются количеством зубьев – для мотоблока чаще всего применяют широкую, у которой зубья расположены в три-четыре ряда и часто.

Наиболее рационально применять ее с мотоблоками тягового типа, например, Нева или МТЗ. Эти мотоблоки способны развивать значительное продольное усилие и имеют повышенное сцепление с почвой, необходимое для работы.

Подвидом зубчатой бороны является пружинная, которая достаточно часто применяется при обработке сельскохозяйственной делянки трактором. При работе мотоблоком пружины вместо зубьев позволят сократить их количество и уменьшить габариты, также они редко ломаются.

к содержанию ↑

Дисковая борона

Является активной бороной. Это орудие лучше применять с мотоблоками культиваторного типа – на тяговых придется конструировать вал отбора мощности. Обработка почвы производится при помощи прорезывания ее вращающимися дисками.

Диски могут иметь прямую форму, быть развернутыми под разным углом по отношению к оси вращения, или иметь чашечную форму. Чашечные сложнее в изготовлении, но позволяют оборачивать пласт – тем самым берут на себя часть функций по вспашке. Такие диски отлично подойдут для заделки сидератов или неглубокой ранней вспашке до всхода сорняков при раннем посеве картофеля или зерновых.

Вам может быть интересна картофелекопалка для мотоблока своими руками.

Край дисков обычно делают неровной формы для того, чтобы они легче разрезали почву при вспашке, испытывали меньшее сопротивление при вращении внутри пласта.

к содержанию ↑

Роторная борона

Такая борона чем-то напоминает и культиватор, и дисковую борону. И в ней, и в культиваторе имеются вращающиеся зубчатые части, врезающиеся в землю и переворачивающие небольшие ее части. От культиватора она отличается малой глубиной обработки и большим количеством рабочих зубьев. В отличие от дисковой, диски ротационной бороны расположены всегда под прямым углом к оси вращения.

Зубья активного ротора имеют особый изгиб, зависящий от радиуса самого диска и коэффициента сцепления с почвой колес мотоблока – чем больше скольжение, тем сильнее должен быть изогнут зуб. При работе они протыкают почву под прямым углом, тем самым обеспечивая ее аэрацию. При выходе такой зуб слегка поддевает почву, вырывая мелкие сорняки, не успевшие глубоко пустить корни.

Работа активной ротационной бороной возможна даже после появления всходов растений – она не травмирует крупные растения и практически не повреждает их. Ее использование позволяет экономить на минеральных и органических удобрениях – за счет аэрации вещества активно усваиваются из воздуха. Это также способствует росту корневой системы.

к содержанию ↑

Самодельная зубовая борона для мотоблока

Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.

к содержанию ↑

Конструкция

Чертеж бороны для мотоблока

Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это сцепка с отверстиями, которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.

Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.

Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.

Рама бороны не должна выходить за пределы ручек мотоблока.

При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.

Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.

Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.

к содержанию ↑

Сборка

Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья. Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется.

После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.

Посмотрите другие самодельные приспособления для мотоблока.

к содержанию ↑

Дисковая борона для мотоблока своими руками

В домашних условиях можно сделать только для мотоблока культиваторного типа. Изготавливают две трубы, они должны иметь надежную фиксацию на валу мотоблока. Скорее всего, придется эту работу отдавать на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра – мотоблок не потянет слишком тяжелую борону.

На валы ставят диски диаметром около 25 см. Для уменьшения сопротивления на них вдоль краев делают надрезы болгаркой через каждые 10 см длины окружности.

Посадочные отверстия дисков должны быть чуть больше диаметра валов. Диски устанавливают с небольшим наклоном к оси вала. С левой части вала наклон в одну сторону, с правой – в другую. Число дисков берут такое, чтобы они взаимно перекрывали друг друга по наклону – обычно их ставят через каждые 5 см.

Вообще же изготовление дисковой бороны самостоятельно – сложная задача. Проще купить дешевую китайскую и доработать ее, качественно проварив все швы, чего обычно на производстве не делают.

к содержанию ↑

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Боронование мотоблоком

При бороновании зубчатой бороной пахарь идет за мотоблоком на средних оборотах двигателя – около 2 км/ч. Тяжелые почвы требуют класть на борону груз, вес груза подбирают опытным путем. Пахарь идет за мотоблоком, регулирует движение бороны при помощи ручек мотоблока. При необходимости та часть бороны, которая не заглубляется или выбивается при движении вперед, придавливается ногой.

Боронование дисковой бороной похоже на культивирование почвы. Работа осуществляется на скорости 1.5-2 км/ч. Пахарь идет за мотоблоком, корректируя движение бороны при помощи ручек – ось вращения бороны должна быть строго перпендикулярна требуемому направлению движения мотоблока.

moymotoblok.ru
