Н400Е насос: Реверсивный радиально-поршневой насос Н400 Е, цена от 14000 рублей | Гидронасосы

Ваше имя

Достоинства:

Недостатки:

Ваш отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Рейтинг

Похожие товары

Насосы Н400Е УХЛ4, Н 400 Е УХЛ4, Н 400Е УХЛ 4, Н401Е УХЛ4, Н 401 Е УХЛ4, Н 401Е УХЛ 4, Н403Е УХЛ4, Н 403 Е УХЛ4, Н 403Е УХЛ 4, Н404УЕР, Н403УЕР, Н403А, Н403 А, Н400УР УХЛ4, Н 400 УР УХЛ4, Н 400УР УХЛ 4, Н401УР УХЛ4, Н 401 УР УХЛ4, Н 401УР УХЛ 4, Н403УР УХЛ4, Н 403 УР УХЛ4, Н 403УР УХЛ 4

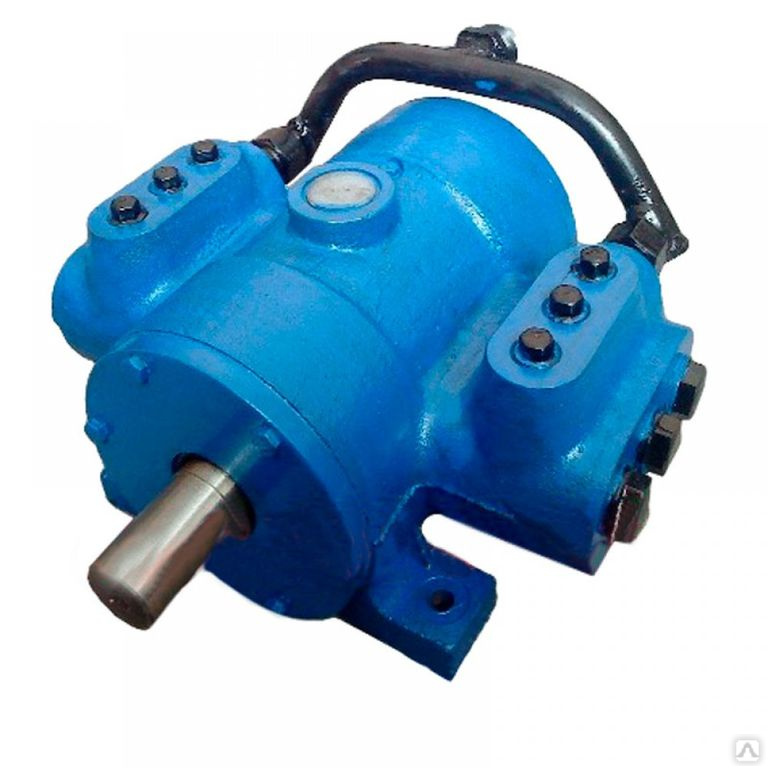

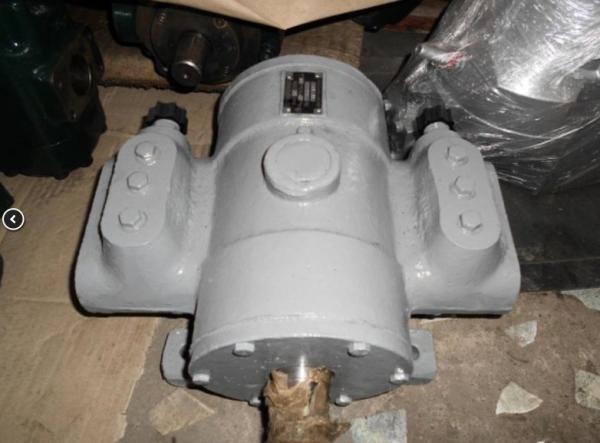

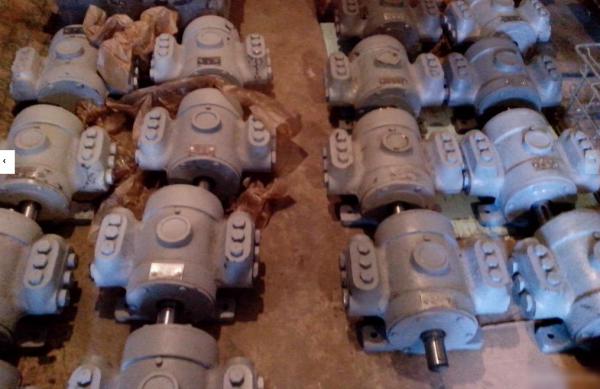

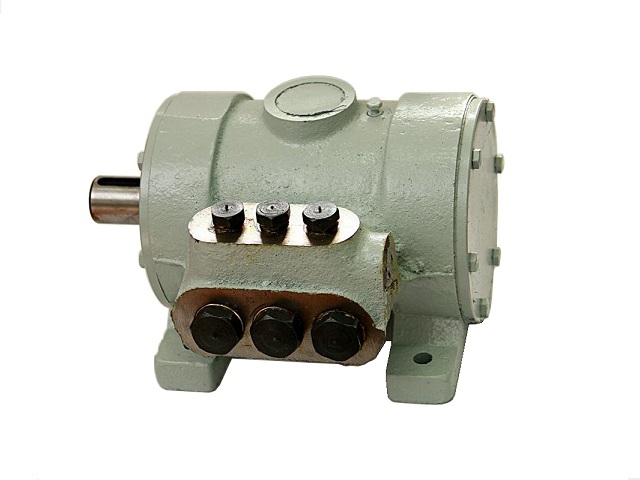

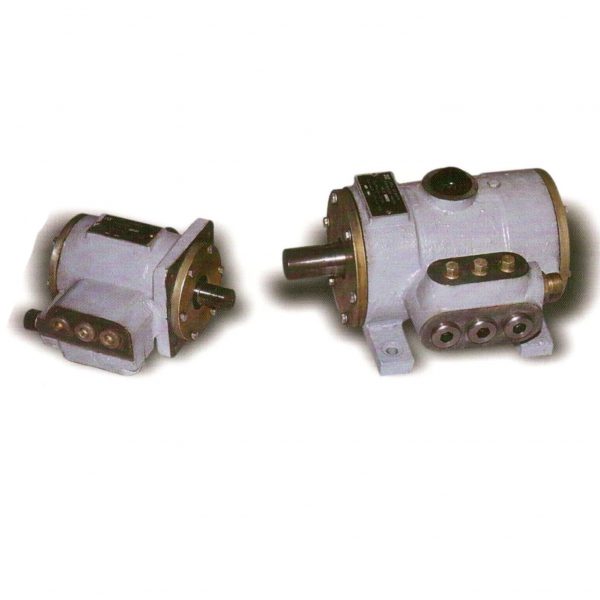

Насосы Н400Е, Н401Е, Н403Е — радиально-поршневые эксцентриковые реверсивные, предназначены для работы в гидроприводах машин и механизмов, где необходимо давления 20 МПа (насос Н 400 Е) и 32 МПа (насосы Н401 Е и Н 403 Е) и реверсируемый по направлению, нерегулируемый по величине поток рабочей жидкости.        Радиально-поршневые насосы типа Н400 применяются в областях промышленности связанных с высоким давлением (до 400 бар). В прессах, в установках для обработки полимеров, зажимных устройствах станков и во многих других областях применения, где требуются значения рабочего давления до 400 бар. Только радиально поршневые насосы способны работать длительно при столь высоких давлениях.      Насосы Н 400 Е, Н 401 Е, Н 403 Е (Н 400 УР, Н 401 УР, Н 403 УР) работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт(мм2/с) при температуре  масла +10…+50°С и окружающей среды 0…+50°С.

Насосы типа Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации 25 мкм. Рекомендуемые марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А…И40А ГОСТ 20799-88.

Основные параметры насосов Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР)

Наименование параметра	Типоразмер насоса
	Н400Е (Н400УР)	Н401Е (Н401УР)	Н403Е (Н404УР)
Рабочий объём, см³	4	12,5	25
Номинальная частота вращения, об/мин.	1500
Номинальная подача, л/мин.	5,5 ± 5%	17,06 ± 5%	34,12 ± 5%
Давление на выходе (мин./макс.), МПа	20/28	32/40
Давление на входе (мин./макс.), МПа	0,005/ 0,01
Коэффициент подачи	0,91
КПД	0,82	0,85	0,85
Номинальная мощность, КВт	2,2	10,5	21
Направление вращение вала	любое
Масса (без рабочей жидкости), кг	15	38	47

     Примечание: в зависимости от завода-изготовителя реверсивные насосы Н400Е (Н401Е, Н403Е) могут иметь маркировку Н400УР (Н401УР, Н403УР) или НП-4/32, НП-12/32Е, НП-25/32Е

Структура условного обозначения насосов Н40.

     Пример условного обозначения насоса радиально-поршневого эксцентрикового реверсивного с рабочим объёмом 25 см³ и номинальным давлением 32 МПа модернизированной конструкции с реверсивным вращением климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4:

Габаритные и присоединительные размеры, принцип работы насоса Н400Е (Н401Е, Н403Е)

		Перед включением радиально-поршневого реверсивного насоса серии Н400Е необходимо:      открыть кран, подающий масло из бака и заполнить насос маслом, открутить болт для стравливания воздуха на корпусе насоса, прокрутить насос за вад привода от руки или несколькими кратковременными включениями электродвигателя, чтобы вся система насоса заполнилась маслом;      закрутить болт, когда из насоса польется чистое масло, прокрутить насос несколькими толчками электродвигателем по 10-15 с, чтобы убедиться в правильности выполненных монтажных работ.      При запуске насоса серии Н400Е в простоя в течение длительного времени необходимо произвести пробный на 3—5 минут без нагрузки, в ходе которого из гидросистемы необходимо стравить воздух. Запрещён пуск насоса под нагрузкой после простоя.      Во время эксплуатации необходимо следить за чистотой масла. Присутствие в рабочей жидкости механических примесей, воды или воздуха, попавших в гидросистему насоса серии Н400Е в процессе его сборки и эксплуатации, приводит к уменьшению долговечности насоса. При изменении вязкости масла более чем на 20%, необходимо произвести замену масла.      Трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий: уменьшение сечения и деформации на поверхностях труб не допускаются.
Смешивать различные марки масел не разрешается.  Во время эксплуатации насоса необходимо периодически доливать масло для поддержания необходимого уровня в маслобаке.

Насосная установка Н403Е (Н401Е, Н400Е) (пример взят из паспорта на пресс П5897)

Насосная установка Н403Е служит для нагнетания рабочей жидкости в гидросистему пресса. Стакан 1 насосной установки крепится при помощи болтов 2 к электродвигателю 3. С другой стороны стакана закреплён насос 4 (Н403Е) через прокладку 5 болтами 6.      Валы насоса и электродвигателя соединены полумуфтами 7 и 8 при помощи пальцев 9 и комплекта резиновых уплотнительных колец 10.      Пальцы закреплены в полумуфте гайками 11. Полумуфты 7 и 8 посажены на валы на шпонках 12 и 13 для передачи крутящего момента.      Соосность валов насоса и электродвигателя обеспечивается соосностью расточенных отверстий в стакане 1. Уплотнение вала насоса 4 (насос радиально-поршневой Н-403Е) осуществляется манжетой 16.      Всасывающая и напорная магистрали крепятся соответственно к штуцерам 14 и 15.

     Пример использования радиально-поршневых насосов:
     Н401Е — пресс гидравлический вулканизационный 250-600 4Э
     Н403Е — пресс гидравлический П5897

Возможные поисковые запросы насоса радиально-поршневого реверсивного с эксцентриковым приводом вала типа Н400Е: Насос Н400Е УХЛ4, Н 400 Е УХЛ4, Н 400Е УХЛ 4, Н401Е УХЛ4, Н 401 Е УХЛ4, Н 401Е УХЛ 4, Н403Е УХЛ4, Н 403 Е УХЛ4, Н 403Е УХЛ 4, Н400УР УХЛ4, Н 400 УР УХЛ4, Н 400УР УХЛ 4, Н401УР УХЛ4, Н 401 УР УХЛ4, Н 401УР УХЛ 4, Н403УР УХЛ4, Н 403 УР УХЛ4, Н 403УР УХЛ 4
