Особенности гильотинных ножниц модели НЛ3421, Н3121


            В любом оборудовании важна надежность, применение проверенных решений и узлов, которые обладают внушительным сроком службы. Конструкция всех узлов гильотинных ножниц Н3121 полностью отвечали всем требованиям предприятий народного хозяйства СССР, занимающихся обработкой металла. Это оборудование создавалось для того, чтобы работать без перерывов на ремонт. Лучшие традиции надежного оборудования наши конструктора применили при создании современной, улучшенной модели НЛ3421 с параметрами реза 12х2200 мм. Дополнительным улучшениям стало применение на этой модели ножниц сортовой секции.


Надежность технических решений




Количество применяемых деталей и соединений между ними в конструкции гильотинной установки Н3121 минимально. Сделано все возможное, чтобы обеспечить долговечность изделия. Выглядит это следующим образом:

  • основная станина, которая работает и как центр устойчивости и массы всей конструкции, выполнена из листовой стали. Все соединения – сварные, в необходимых местах предусмотрены места для расположения механики и электродвигателя, которые не являются самостоятельными блоками. Все крепится на основной станине;

  • привод ножевой балки предусматривает минимально возможные негативные нагрузки на двигатель;

  • кривошипный шатун надежен, а специальное эксцентричное расположение шкива относительно оси коленвала обеспечивает периодичное торможение балки в ее верхней точке. Это снимает нагрузку с механики и предотвращает “забегание” тяжелой детали за пределы предусмотренных габаритов движения из-за инерции;

  • прижимные механизмы обеспечивают минимальные вибрации при осуществлении реза и повышают точность операции;

  • конструкция муфты активации главного привода такова, что гарантирует беспроблемную работу механики без воздуха, что ощутимо снижает амортизационные расходы и увеличивает срок работы оборудования.

Каждый узел гильотинных ножниц НЛ3421 – проверенное, простое, эффективное решение. Не остался без внимания инженеров и вопрос технического обслуживания. Смазка всех узлов производится без необходимости частичного демонтажа деталей станка, с помощью одного центрального насоса, приводимого в действие оператором машины по мере необходимости, либо автоматически.

Некоторые технические данные



Гильотинные ножницы НЛ3421 имеет следующие параметры:

габариты – 3083/1605/1710 мм, длины, ширины и высоты соответственно;

масса станка – 5100 кг;

наибольшая толщина разрезаемого металла – 12.0 мм;

поперечный рез / габарит ножа – 2200 мм;

минимальное количество ходов режущего инструмента в минуту – 40;

ширина реза при использовании заднего упора – 1000 мм;

мощность двигателя, паспортная – 22 кВт;

прижимное усилие – 3100 кг.

ao-dolina.com

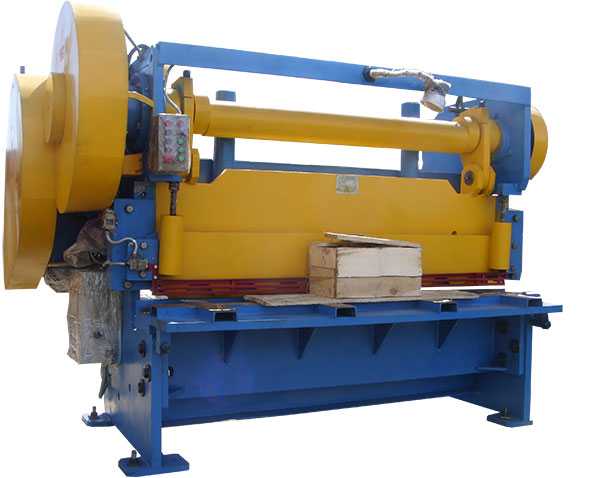

Н3121 Ножницы гильотинные кривошипные листовые

Шимановский завод кузнечно-прессового оборудования совместно с Львовским заводом алмазного инструмента наладили выпуск гильотины серии Н, которые стали повсеместно использоваться при необходимости обработки листового материала. Гильотины серии Н – кривошипные ножницы, проводящие резание по различному металлу, предназначенные для продольного и прямолинейного изменения размеров листа. Листовые заготовки могут быть обработаны по предварительно нанесенной разметке или по установленным упорам: заднему и боковому. Характеристики Н3121 определяют возможность использования оборудования в условиях среднего и крупносерийного производства.

Кривошипные гильотинные ножницы Н3121

Назначение и область применения

Применяются ножницы гильотинные Н3121 для резки в случае, когда толщина поперечного сечения более 6,3 миллиметров. При этом плотность обрабатываемого материала не должна превышать показателя 150 кг/м2, так как в противном случае созданного усилия будет недостаточно.

Основная область применения гильотины серии Н – цеха и склады различных предприятий, на которых выполняется работа по резке металла. Модель Н3121 востребована:

  1. на машиностроительных, автостроительных, судостроительных предприятиях, где листовые заготовки используются для создания корпусов и других элементов конструкции;
  2. на заготовительных площадках, куда приходит листовой материал, нарезается и отправляется в производственный цех.

Скачать паспорт гильотинных ножниц Н3121

Высокая производительность и относительная компактность определяет то, что гильотины серии Н используют в крупносерийном производстве с установкой конвейерной подачи заготовок. Быстрая наладка с операторного места позволяет сократить время простоя оборудования из-за поступления заготовок различной толщины или длины.

Конструктивные особенности

Конструктивные особенности Н3121 определяют основные характеристики. При рассмотрении конструкции можно выделить нижеприведенные моменты:

    1. При изготовлении станины используется листовая сталь. Гильотина Н имеет сварное основание.
    2. Рассматриваемые кривошипные гильотинные ножницы имеют две боковые стойки, которые соединены со столом и тремя специальными стяжками.

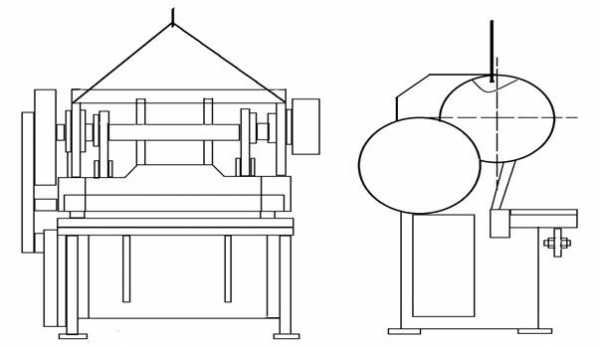

      Габаритные размеры. Вид спереди.
      Габаритные размеры. Вид сбоку.

    3. Для установки необходимого зазора стол Н3121 имеет специальный механизм регулировки.
    4. Привод, который установлен на кривошипные ножницы, представлен электродвигателем.
    5. Переда усилия проводится через клиноременную передачу. Ее использование при создании кривошипных ножниц оправдано при причине того, что при превышении показателя допустимой нагрузки происходит проскальзывание ремня. Этот момент позволяет защитить электродвигатель Н3121 от искривления вала или другого повреждения по причине превышения нагрузки.
    6. В передаче усилия также участвует цилиндрический редуктор, который имеет две ступени. Конструкция редуктора кривошипных ножниц представлена закрытым типом, что позволяет значительно снизить уровень шума во время работы.
    7. Ножевая балка, которая становится исполнительным элементом конструкции Н3121, получает движение возвратно-поступательного типа от коленчатого вала и шатуны.

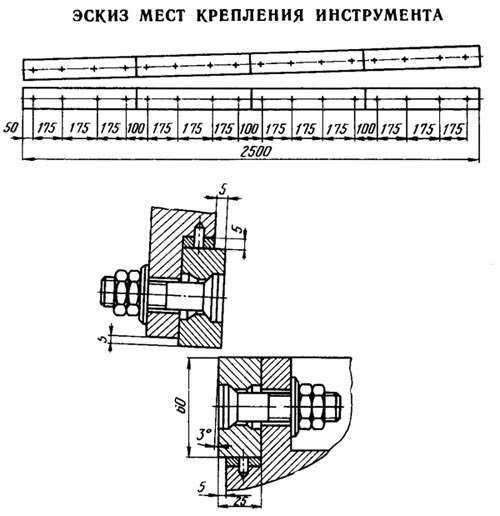

      Места крепления инструмента

    8. Уравновешивается положение балки при помощи пружин. Пружина позволяет значительно повысить точность передаваемого усилия.
    9. Два шатуна отвечают за передачу усилия, специальный шкив, эксцентрично расположенный, обеспечивает торможение ножа в верхней точке. Это позволит исключить вероятность забегания ножа под действием силы инерции. Именно поэтому кривошипные гильотинные ножницы могут работать с высокой скоростью.
    10. Муфта включения имеет две поворотные шпонки и электромагнит. Особенности конструкции муфты Н3121 обеспечивают надежную работу ножа без системы подкачки сжатого воздуха, что значительно упрощает конструкцию и снижает эксплуатационные расходы.

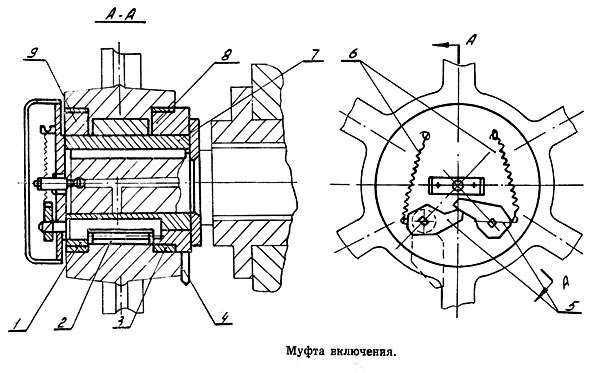

      Чертеж муфты включения

    11. Для повышения точности работы кривошипных ножниц используется специальная прижимная балка. При этом ее движение происходит в зависимости от положения ножевой балки.
    12. Модель Н3121 имеет задний упор, который также позволяет значительно повысить точность обработки.
    13. Для повышения безопасности работы конструкция имеет защиту в виде решетки. Именно поэтому кривошипные гильотинные ножницы модели Н3121 используются при организации автоматической подачи.
    14. Управление кривошипными ножницами проводится при помощи специального кнопочного пульта. Есть возможность установки автоматического процесса резания, когда оборудование будет проводить резку по установленным параметрам до момента остановки. Также есть возможность установить единичный ход.
    15. Есть специальный механизм поддерживания отрезаемого листа, что повышает точность обработки. Также прижим материала проводится штоками, которые имеют пружины.
    16. Задний упор установлен с тыльной стороны и используется при поперечной резке. Его конструкция состоит из цилиндрических резок, которые могут быть перемещены при необходимости оператором вручную. В паспорте указаны максимальные значения, которые можно выставить при помощи упора.
    17. Уровновешиватель представляет собой специальный механизм, который удерживает нож в верхнем положении после выполнения одиночного хода. Механизм простой, состоит из двух пружин, которые крепятся к швеллеру станины при помощи специальных стаканов.
    18. Немаловажным элементов конструкции можно назвать тормоз. Он расположен на правом конце коленчатого вала, который передает усилие на нож. Торможение происходит за счет эксцентрично расположенного шкива относительно оси коленчатого вала.
    Электрическая схема

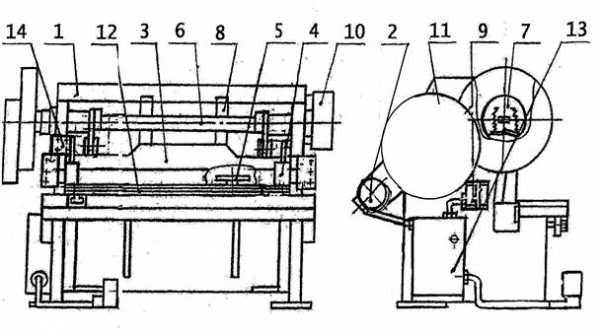

    Кинематическая схема

    Электромагнитное управление позволяет обеспечить один рез при установке одиночного хода даже в случае, если педаль или кнопка небыли вовремя отпущены. В данной ситуации срабатывает специальный блокиратор.

    Вышеприведенные моменты определяют основные характеристики рассматриваемого оборудования. При изготовлении модели учитываются нормы, установленные по ГОСТ 6282-64.

    Орган управления

    Управление Н3121 проводится при помощи специального пульта, который имеет следующий функционал:

    1. переключатель, позволяющий перевести режим с одиночного хода на автоматический;
    2. переключатель, позволяющий перевести управление с кнопочного пульта на педали;
    3. кнопка полной остановки;
    4. выключатель цепи питания;
    5. пуск установленного привода;
    6. кнопка управления «одиночный ход».

    Управлять ножницами может один оператор.

    Основные эксплуатационные характеристики

    При приобретении ножниц следует обратить внимание на паспорт, в котором указывается основная информация. Как правило, паспорт содержит следующую информацию:

    1. наибольшая толщина разрезаемого металла 12,5 миллиметров;
    2. наибольшая длина листа 2 000 миллиметров;
    3. минимальное число ходов ножа в автоматическом режиме за одну минуту 40 раз;
    4. ширина листа по заданному упору составляет 500 миллиметров;
    5. максимальное усилие 50 000 кгс;
    6. мощность установленного электродвигателя составляет 18,5 квт;
    7. усилие прижима – максимальное значение 2 900 кг;
    8. тип установленного тормоза – ленточный;
    9. масса оборудования 7 000 килограмм.

    Технические характеристики

    Вышеприведенная информация указана в паспорте. Также в паспорте может быть указана кинематическая схема, которая используется при проведении ремонтных работ.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Н3121 Ножницы гильотинные, кривошипные Н 3121

Ножницы модели: Н3121 с электромеханическим приводом для работ не требуют подвода воздуха и могут эксплуатироваться при нижнем значении температуры воздуха -10°С, верхнем более +40°С Ножницы при соблюдении всех требований, отраженных в “Руководстве по эксплуатации”, зарекомендовали себя как хорошее оборудование для работы в заготовительных цехах и производственных предприятиях в различных отраслях промышленности. Ножницы предназначены для резки листовой стали и сортового проката с временным сопротивлением σвр = 500МПа. Производственное Станкостроительное Предприятие “ПромСтройМаш” ведет постоянную работу по усовершенствованию конструкции ножниц, вносятся изменения в кинематическую схему ножниц. Ведется работа по созданию заднего упора с цифровой индикацией. Категория исполнения ножниц для умеренного и холодного климата – УХЛ, для сухого и влажного тропического – О, категория размещения – 4.

Ножницы изготавливаются по ТУ 3828-001-81244053-2010 и соответствуют требованиям нормативных документов ГОСТ 12.2.118-2006; ГОСТ 12.2.017-93

ножницы кривошипные Н3121 листовые.

Основными конструктивными частями ножниц кривошипных листовых Н3121 являются:

  1. станина
  2. привод
  3. балка ножевая
  4. прижим
  5. упор задний
  6. валы приводные
  7. муфта включения
  8. уравновешиватель
  9. электромагнитное управление
  10. тормоз
  11. ограждения
  12. решетка защитная
  13. электрооборудование
  14. пульт управления

Комплект поставки ножниц кривошипных листовых Н3121 включает

Обозначение

Наименование

Кол-во на установку

Н3121



Установка в сборе

1

Н3121-00.00.000ПС

Паспорт

1

Н3121-50.03.000

Педаль электрическая

1



Шприц

1

Принцип работы кривошипных ножниц Н3121

Ножницы Н3121 приводятся в движение электродвигателем (1). Шкив (2), сидящий на валу электродвигателя, с помощью клиноременной передачи (3), приводит во вращение маховик (4), закрепленный на приводном валу (I). На другом конце вала (I) закреплен инерционный маховик (10) и посажена шестерня (5), находящаяся в зацеплении с зубчатым колесом (6), которое закреплено на промежуточном валу (II). Шестерня (7) посажена на другом конце вала (II) и находится в зацеплении с зубчатым колесом (8), внутри которого смонтирована муфта включения (9) с поворотными шпонками. Включение и выключение муфты производится электромагнитом (11), системой рычагов (12) и пружин, расположенных на крышке муфты. При включении электромагнита муфта передает вращательное движение эксцентриковому валу (III), который через шатуны (13) приводит в возвратно-поступательное перемещение ножевую балку (14).

При движении ножевой балки вниз прижимная балка (17) прижимает отрезаемый лист к столу в момент реза.

Для снижения динамических нагрузок предусмотрены уравновешиватели (15) ножевой балки. Подъем прижима ножниц Н3121 происходит при подъеме ножевой балки

Для остановки ножевой балки (14) в крайнем верхнем положении служит тормоз (19), установленный на правом конце вала (III).

Модель установки

Число зубьев/модуль

Мощность электродвигателя, кВт

Z1/m1

Z2/m2

Z3/m3

Z4/m4

Н3121

19/10

52/10

19/12

75/12

37

Основные сборочные единицы ножниц кривошипных Н3121

Станина ножниц кривошипных Н3121

Все механизмы и узлы ножниц Н3121 смонтированы на станине. Станина – это сварная конструкция, состоящая из двух стоек, связанных между собой стяжками и столом. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.

Привод ножниц Н3121

Электродвигатель ножниц кривошипных Н3121 шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

Муфта включения ножниц кривошипных Н3121

Муфта включения ножниц Н3121 при помощи втулки (2) жестко крепится в ступице колеса (12). При отключенном электромагните втулка свободно вращается с колесом, не входя в зацепление с втулкой (7), заклиненной относительно вала (14), шпонкой (13). Втулки (8,9) являются подшипниками скольжения. При включении электромагнита хвостовик (4), расположенный на правом конце шпонки (10), освобождается от упора электромагнита, и пружины (6) приводят в действие рычаги (5). Рычаги поворачивают рабочую и запорную шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок (7) и (2), жестко связывают их между собой. От колеса (12) через втулки (1, 2, 3) вращение передается втулке (7), от нее через шпонку (13), вращение передается на вал (14). Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку и одновременно, через рычаги запорную шпонку (11), муфта отключается.

Ножевая балка ножниц кривошипных Н3121

Ножевая балка ножниц Н3121 – это конструкция Г-образной формы, усиленная ребрами жесткости, к которой винтами крепятся ножи для резки.

Прижим и защитная решетка ножниц кривошипных Н3121

Во время реза ножницами кривошипными Н3121 при движении ножевой балки вниз разрезаемый лист прижимается к столу прижимной балкой. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим.

При снятой защитной решетке срабатывает электрическая блокировка, и ножницы Н3121 автоматически отключаются.

Упор задний ножниц кривошипных Н3121

Предназначен для резки листа заданного размера и состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

Уравновешиватели ножниц кривошипных Н3121

Служат для компенсации веса ножевой балки и снижения динамических нагрузок при работе ножниц Н3121.

Ограждения ножниц кривошипных Н3121

Ограждение работе ножниц Н3121 выполнены из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине ножниц болтами.

Смазка ножниц ножниц кривошипных Н3121

Точки смазки ножниц Н3121, применяемые масла, способ и периодичность смазки указаны в таблице.

Обоз. по схемеСмазываемая точкаСпособ смазкиСмазываемый материалПериодичность смазки

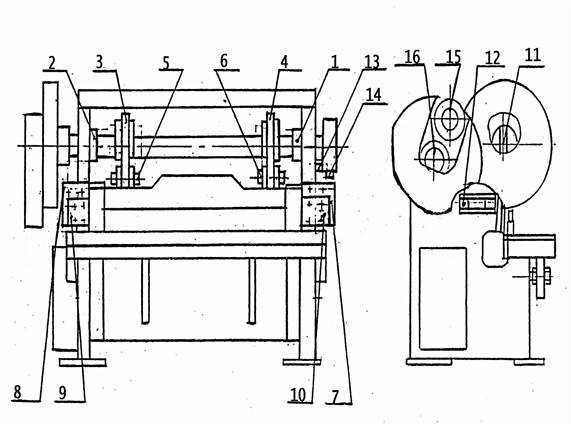

1-2Опора эксцентрикового валаПресс масленкиЦИАТИМ-203 ГОСТ 8773-731 раз в смену
3-4Эксцентрики валаПресс масленкиЦИАТИМ-203 ГОСТ 8773-731 раз в смену
5-6Пальцы шатунаПресс масленкиЦИАТИМ-203 ГОСТ 8773-731 раз в смену
7-8Ножевая балкаШприцемЦИАТИМ-203 ГОСТ 8773-731 раз в смену
9-10ПрижимШприцемЦИАТИМ-203 ГОСТ 8773-731 раз в смену
11Муфта включенияШприцемЦИАТИМ-203 ГОСТ 8773-731 раз в смену
12Оси электромагнитного управленияШприцемЦИАТИМ-203 ГОСТ 8773-731 раз в смену
13-14Оси тормозаШприцемЦИАТИМ-203 ГОСТ 8773-731 раз в смену
15-16Опоры валовНабивкаЦИАТИМ-203 ГОСТ 8773-731 раз в 6 мес.

Подача смазки должна быть достаточной и выступать с боков смазываемых поверхностей.

Выступившие из зазоров излишки необходимо удалить ветошью.

Смазочные отверстия ножниц Н3121 следует промывать бензином не реже одного раза в три месяца, а состояние масленок и маслопроводящих отверстий периодически проверять.

Порядок установки ножниц Н3121

Ножницы Н3121 поставляются заказчику в собранном виде. После распаковки подъем ножниц Н3121 следует производить за отверстия в станине, указанные на схеме строповки.

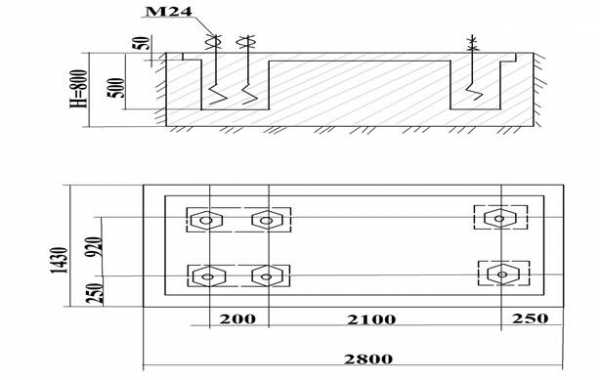

Монтаж ножниц кривошипных Н3121 требует закладки фундамента, глубина которого напрямую зависит от характера грунта, но не может быть менее 800 мм.

Горизонтальное положение ножниц Н3121 на фундаменте производится с помощью клиньев и проверяется уровнем. Точность монтажа в поперечном и продольном направлениях должна быть не менее 0,2 мм на длине 1000 мм.

После монтажа ножниц Н3121 необходимо провести расконсервацию (снять деревянной лопаточкой и ветошью, смоченной бензином Б-70 ГОСТ 51-82, антикоррозийное покрытие и покрыть расконсервированные обработанные поверхности тонким слоем масла «Индустриальное 80» ГОСТ 20799-88).

Подготовка к работе и порядок работы кривошипных ножниц Н3121

Подготовка к работе кривошипных ножниц Н3121

  1. Заземлить ножницы Н3121, подключить к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
  2. Выполнить указания по смазке кривошипных ножниц Н3121.
  3. Проверить затяжку всех болтов и их стопорение.
  4. Включить вводный автомат (при этом должна загореться сигнальная лампа «Напряжение подано»; в случае отсутствия сигнала – проверить напряжение в сети)
  5. Включить электродвигатель привода ножниц Н3121 нажатием кнопки «Пуск» и разогнать маховик. (большая шестерня на конце эксцентрикового вала должна вращаться по часовой стрелке, если смотреть на нее со стороны муфты).
  6. Обкатать ножницы Н3121 в течение двух часов, один час – на одиночных ходах и один час – на автоматических, проверив при этом взаимодействие всех узлов и деталей ножниц.

Порядок работы кривошипных ножниц Н3121

  1. Смазать ножницы Н3121, согласно системе смазки.
  2. Настроить задний упор на требуемую длину реза заготовок.
  3. Установить необходимый зазор между верхними и нижними ножами.
  4. Включить муфту при максимальных оборотах маховика.
  5. Сделать несколько холостых ходов, убедиться, что ножницы работают исправно.

Величина зазора устанавливается согласно таблице

Толщина разрезаемого листа, мм5-67-89-1212-1617-20
Величина зазора, мм0,30,40,50,60,7

Во время работы ножниц кривошипных листовых Н31211.

  1. Не допускать к ножницам Н31211 посторонних лиц.
  2. Не допускать резки листов максимальной толщины с пределом прочности более 500 мпа.
  3. Не допускать резки листов затупленными ножами.
  4. При резке заготовок длиной более 800 мм во избежание утяжки листа применять опоры поддержании отрезаемой заготовки.
  5. При отсутствии электроэнергии выключить вводный автоматический выключатель на электрошкафу.

По окончании работы ножниц кривошипных листовых Н31211.

  1. Остановить привод ножниц.
  2. Выключить вводный автоматический выключатель.
  3. Произвести уборку ножниц и смазать ее.
  4. Сообщить сменщику обо всех замеченных неполадках.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

  • допускать к работе на ножницах лиц, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности;
  • работать на неисправных ножницах;
  • работать на ножницах со снятыми ограждениями и защитной решеткой;
  • производить ремонтные, регулировочные работы, а также чистку и смазку ножниц при включенном электродвигателе.

Н3121 купить, н3121 техномаш ППР ножницы листовые Н3121 ножницы н3121 бу. ножницы гильотинные н3121, ножницы кривошипные листовые н3121 н3121 ножницы кривошипные листовые Ножницы листовые Н-3121 купить БУ. Ножницы кривошипные Н3121 бу, Ножницы листовые Н3121

www.stanki-zavod.ru

Детали сборки гильотинных ножниц, конструкционные особенности


           Параметры гильотинных ножниц Н3121 с кривошипно-шатунным приводом обеспечили им очень широкое применение в свое время. Оборудование до сих пор используют в ремонтных цехах, на предприятиях машиностроительной отрасли, везде, где нужно резать относительно тонкий металл – до 12 мм.

При этом Н3121 обеспечивает впечатляющую производительность благодаря высокому количеству ходов ножа в минуту, что делает станок оптимальным вложением денег для получения максимальной отдачи от рабочего места. Вся конструкция гильотинных ножниц проста, узлы надежны, а сборка и регулировка не представляет сложности.


Порядок сборки




Двустоечная сварная рама, которая соединена воедино стяжками и собственно подающим столом, первой устанавливается на месте будущих ножниц и выравнивается. При необходимости используются анкерные болты для жесткого крепления конструкции к полу. Далее порядок установки основных частей следующий:

  • монтируется подающий стол, который устанавливается непосредственно на стойки;

  • при необходимости регулировки ножей, а именно – зазоров между лезвиями на подающем столе и балке – можно легко переместить стол, ослабив основные крепежные болты и поворачивая регулировочные;

  • уровень стола выставляется с помощью прикручиваемых к нему ножек;

  • стол оборудован удлинителями, на которых присутствует Т-образный паз для креплении упоров поперечной рейки. В случаях, когда необходимо осуществлять продольный рез заготовки со сдвигом листа, удлинители могут быть демонтированы.

Все решения, предназначенные для регулировки и подгонки, просты и надежны. Для случаев, когда необходима установка ножа при переточке, модель Н3121 имеет специальные подкладки, допускающие подшифовку для точнейшей установки режущего инструмента.

Другие методы регулирования




Все методики настройки и приведения механики Н3121 в идеальное рабочее состояние – испытанные и проверенные. Не возникает никаких проблем с креплением главного двигателя – его установка классическая, на подмоторную плиту, укрепленную на станине. Для уменьшения вибрации и уровня шума в этом соединении применены шарниры.

Натяжение ремней – с помощью гаек, которые меняют положение ушкового болта. Аналогичным простым способом регулируется сила прижима балки, фиксирующей заготовку при движении ножа – предусмотрены гайки, изменяющие натяжение пружины.

Меры обеспечения безопасности также основаны на применении надежных механических переключателей. При ненадлежащем положении дополнительного оборудования, ограничительных планок, решеток, упоров и других ключевых деталей безопасности – электрическая схема станка не позволит запустить двигатель.

ao-dolina.com

Ножницы Н-3121 – Всё для чайников

  • Главная

  • Видеотека

    • Естествознание

      • Физика

      • Математика

      • Химия

      • Биология

      • Экология

    • Обществознание

      • Обществознание – как наука

      • Иностранные языки

      • История

      • Психология и педагогика

      • Русский язык и литература

      • Культурология

      • Экономика

      • Менеджмент

      • Логистика

      • Статистика

      • Философия

      • Бухгалтерский учет

    • Технические науки

      • Черчение

      • Материаловедение

      • Сварка

      • Электротехника

      • АСУТП и КИПИА

      • Технологии

      • Теоретическая механика и сопромат

      • САПР

      • Метрология, стандартизация и сертификация

      • Геодезия и маркшейдерия

    • Программирование и сеть

      • Информатика

      • Языки программирования

      • Алгоритмы и структуры данных

      • СУБД

      • Web разработки и технологии

      • Архитектура ЭВМ и основы ОС

      • Системное администрирование

      • Создание программ и приложений

      • Создание сайтов

      • Тестирование ПО

      • Теория информации и кодирования

      • Функциональное и логическое программирование

    • Программы

      • Редакторы и компиляторы

      • Офисные программы

      • Работа с аудио видео

      • Работа с компьютерной графикой и анимацией

      • Автоматизация бизнеса

    • Прочие

      • Музыка

      • Природное земледелие

      • Рисование и живопись

  • Библиотека

    • Естествознание

      • Физика

      • Математика

      • Химия

      • Биология

      • Экология

      • Астрономия

    • Обществознание

      • Иностранные языки

    • Технические науки

      • Теоретическая механика и сопромат

      • Сварка

      • Железная дорога

forkettle.ru

Ножницы Н-3121 – Всё для чайников

  • Главная

  • Видеотека

    • Естествознание

      • Физика

      • Математика

      • Химия

      • Биология

      • Экология

    • Обществознание

      • Обществознание – как наука

      • Иностранные языки

      • История

      • Психология и педагогика

      • Русский язык и литература

      • Культурология

      • Экономика

      • Менеджмент

      • Логистика

      • Статистика

      • Философия

      • Бухгалтерский учет

    • Технические науки

      • Черчение

      • Материаловедение

      • Сварка

      • Электротехника

      • АСУТП и КИПИА

      • Технологии

      • Теоретическая механика и сопромат

      • САПР

      • Метрология, стандартизация и сертификация

      • Геодезия и маркшейдерия

    • Программирование и сеть

      • Информатика

      • Языки программирования

      • Алгоритмы и структуры данных

      • СУБД

      • Web разработки и технологии

      • Архитектура ЭВМ и основы ОС

      • Системное администрирование

      • Создание программ и приложений

      • Создание сайтов

      • Тестирование ПО

      • Теория информации и кодирования

      • Функциональное и логическое программирование

    • Программы

      • Редакторы и компиляторы

      • Офисные программы

      • Работа с аудио видео

      • Работа с компьютерной графикой и анимацией

      • Автоматизация бизнеса

    • Прочие

      • Музыка

      • Природное земледелие

      • Рисование и живопись

  • Библиотека

    • Естествознание

      • Физика

      • Математика

      • Химия

      • Биология

      • Экология

      • Астрономия

    • Обществознани

forkettle.ru

Ножницы гильотинные Н3121

Гильотина Н3121 считается востребованным промышленным оборудованием, которое устанавливается, как на крупных производственных участках, так и в мелких заготовительных цехах с целью осуществления прямолинейной поперечной и продольной резки листового металла. В зависимости от того, какой привод используется, гильотина Н3121 может быть двух видов:

  • гидравлическая;
  • с кривошипным механизмом или механическая.

Технические характеристики

Рассмотрим основные особенности строения:

  1. Станок оснащен режущим инструментом наклонного типа.
  2. По многих параметрам гидравлическая гильотина довольно схожа с механическими механизмами.
  3. Для проведения качественной резки, используются ножи твердостью 54-58 HRC.
  4. Основа гильотины – это сварная станина, что выполнена из листового металла. остоит станина из двух стоек, которые соединены между собой стяжками и рабочим столом, на который крепятся неподвижные ножи.
  5. В станине гильотины имеется специальный склиз, через который удаляются отрезанные заготовки.
  6. Чтобы произвести регулировку зазора между нижними и верхними ножами, оператор должен передвигать стол в горизонтальном направлении.
  7. Ножевая балка гильотины представляет собой Г-образную сварную конструкцию, которая усилена ребрами жесткости.
  8. Для повышенной точности реза, заготовка фиксируется на рабочем столе с помощью упоров. Задний упор расположен на задней части ножевой балки, а боковой и передний упоры крепятся на столе.
  9. В конструкцию гильотины Н3121 смонтировано специальное приспособление – уравновешиватель, что способен минимизировать динамические нагрузки и компенсировать массу ножевой балки.
  10. Для защиты оператора от вращающихся частей станка имеются специальные металлические ограждения, которые представляют собой стальные кожухи толщиной 1,6 м. Такими ограждениями закрыты – маховик передачи, шкив двигателя, тормозная система и приводные валы.
  11. Также в конструкция станка оснащена специальным ограждение зоны реза. Такая решетка в опущенном и поднятом положении удерживается специальными пружинами.
  12. Способы смазки трущихся элементов гильотины Н3121 – ручной тип (с помощью шприца или масленки) и централизованная система, в которой масло подается специальным насосом.

Управлять станком оператор может кнопочной станцией (пульт) и педалью при одиночном ходе. На современном рынке станкостроения представлена модифицированная версия Н3121 – гильотина НА3121, в которой увеличена открытая высота между верхними и нижними ножами на 20 см. Однако модифицированная версия может обрабатывать листовые заготовки малой ширины – до 500 мм.

Преимущества

Гильотинные ножницы Н3121 способны производить резку металла, как по боковому и по заднему упору, так и по разметке. Резак способен выполнять рубку металлических листов толщиной до 6 см, а длина реза может превышать 8 метров.

Обратите внимание! Так как мощность кривошипной гильотины меньше в сравнении с гидравлическими станками, рекомендуется производить резку механическим резаком листового металла толщиной 3-8 мм. Однако скорость обработки заготовок у кривошипной гильотины намного выше, то есть до 56 резов в одну минуту, а у гидравлики – 3-18 резов в минуту.

За счет наличия жестко смонтированной муфты, в конструкции которой имеется электромагнит и поворотные шпоны, значительно снижаются эксплуатационные расходы, так как гильотина способна работать без подвода воздуха.

Поставляются гильотинные ножницы Н3121 в собранном состоянии. Устанавливается станок на фундамент за счет клиньев. Данная модель станка полностью соответствует стандартам ГОСТ-6282.

stanew.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
