Многофункциональный деревообрабатывающий станок муравей СД серии: отзывы
Производители деревообрабатывающего оборудования предлагают множество моделей станков для домашнего использования. Среди этого многообразия особое место занимает комбинированный многофункциональный станок Муравей. Он отличается от своих аналогов надежностью конструкции и возможностью выбора из нескольких вариантов моделей.
Назначение станков Муравей
Станок Муравей СД-6
Изготовлением станков марки Муравей занимается ОАО «Алгоритм» из города Рыбинска. Впервые компания заявила о себе еще в 1992 году. Ее преимуществом является наличие собственного инженерного бюро, производственных мощностей и профессиональный коллектив. Благодаря этому продукция компании отличается высокой надежностью и функциональностью.
Это деревообрабатывающее оборудование предназначено для использования в домашних условиях. Исходя из этого, производитель предусмотрел в конструкции все необходимые функции. Еще одной особенностью оборудования серии СД является его комплектация. Для этого используются изделия отечественных производителей. Это позволяет оперативно решить вопросы с ремонтом оборудования.
Многофункциональный домашний комплекс предназначен для выполнения следующих операций:
- распиловка;
- фугование;
- фрезерование дисковой и фасонной фрезой;
- рейсмусование;
- сверление.
Разработка каждой модели велась с учетом требуемых эксплуатационных качеств. Прежде всего это касается возможности подключения бытовой электросети 220 В. Мощность оборудования рассчитывалась исходя из требований к каждой операции. Благодаря этому станки торговой марки Муравей стали востребованными на рынке.
В настоящее время компания не занимается выпуском станков серии 01 и 02. Вместо них предлагаются усовершенствованные аналоги.
Преимущества и недостатки станков
Станок серии СД-01
Перед приобретением определенной модели рекомендуется знакомиться с ее техническими характеристиками. Для этого можно посетить официальный сайт компании или прочитать технический паспорт. В первом случае предоставляется консультация специалистов.
Одним из определяющих качеств оборудования отечественного производителя является оптимальное соотношение цены и качества. Дополнительно к этому можно отметить длительный период эксплуатации. Учитывая доступность комплектующих, в отличие от китайских аналогов, ремонт или модернизацию станка Муравей СД можно сделать самостоятельно.
Кроме этого пользователи отмечают:
- эргономичное расположение компонентов оборудования. Для выполнения каждой операции выделена определенная зона;
- жесткий рабочий каркас. В совокупности с большой массой он уменьшает вероятность появления вибрации во время работы;
- регулировочные механизмы. С их помощью можно установить оптимальные параметры обработки деревянных поверхностей;
- обеспечение безопасности. В комплектации со станком прилагаются защитные кожуха, двигатель имеет тепловое реле.
К недостаткам можно отнести относительно сложную предварительную настройку. В большинстве случаев она выполняется в индивидуальном порядке, параметры подстраиваются для выполнения конкретного типа операции.
После приобретения станка Муравей 03 следует внимательно проверить не только его комплектацию, но и отсутствие внешних дефектов. Некоторые отзывы указывают на незначительную деформацию рабочих столов.
Модель станка серии СД-3
Станок СД-3-02
Станки Муравей серии СД-03 являются широкопрофильными, предназначенные для выполнения основных операций по деревообработке. Они занимают основной объем ассортимента компании. В настоящее время выпускаются три модификации этой серии.
Они отличаются техническими параметрами. Перечень выполняемых операций одинаков. С помощью этого оборудования можно делать все вышеперечисленные типы деревообработки.
Для сравнения моделей между собой рекомендуется изучить их технические характеристики. Ниже приведены общие параметры, характерные для всего спектра оборудования компании:
- максимальная глубина пропила — 85 мм;
- глубина фугования и рейсмусования — от 0 до 3 мм;
- число фуговальных ножей — 2;
- максимальная толщина фасонной фрезы — 40 мм;
- диапазон диаметров хвостовика сверла или фрезы — от 3 до 16 мм.
Станки серии СД-03 отличаются между собой возможностью метода установки. СД-3-00 имеет высоту 1 метр. Это позволяет установить оборудование непосредственно на полу в мастерской. Модели СД-3-02 и СД-3-03 необходимо монтировать на дополнительный рабочий стол. При этом масса оборудования остается неизменной — 75 кг.
Описание станка СД-4
Модель СД-4
Если необходима максимальная глубина распила до 250 мм, лучше всего выбирать станки моделей СД-4. В отличие от выше рассмотренных вариантов они не имеют функцию рейсмусования. Номинальная мощность может быть 1,5 или 2 кВт в зависимости от выбранной модели.
Для передачи вращательного момента используется асинхронный двигатель с конденсатором. При подключении к электросети 380 В необходимо выбирать станок с трехфазной асинхронной силовой установкой.
Станок Муравей СД-4 отличается от 03 серии меньшей массой. В зависимости от модели она может составлять 50 кг (4-00) или 60 кг (4-01). Помимо этого можно выделить следующие отличия:
- диаметр хвостовика — конус Морзе В18;
- габаритные размеры — 73*56*38,5 или 73*66*38,5 см;
Дополнительно к этому необходимо учитывать режим работы электродвигателя SI. Он подразумевает продолжительную эксплуатацию без перерыва. В случае перегрева сработает защитное тепловое реле.
Каждая рассматриваемая модель станка Муравей имеет независимые столы для выполнения операций. Это позволит сэкономить время на окончательную обработку деревянных заготовок.
Посадочный диаметр дисковых пил составляет 32 мм. Также нужно учитывать, что потребляемая мощность электродвигателя станка 4-01 составляет 2,7 кВт.
Характеристики модели СД-5
Модель СД-5
Деревообрабатывающий станок СД-5 может выполнять только функции распиловки, фугования и фрезерования дисковой пилой. Однако наряду с этим он имеет максимальный размер паза, который формируется при воздействии дисковой фрезы — 70 мм.
Максимальная ширина фугования составляет 200 мм. При этом ширина паза при обработке дисковой фрезой не превышает 10 мм. Блок с фасонной фрезой в этой модели отсутствует. Если необходима установка других режущих инструментов – следует учитывать диаметр хвостовика. Он составляет 20 мм.
Другие особенности модели:
- габаритные размеры — 60*50*45 см;
- масса оборудования составляет 40 кг;
- размер приводного ремня равен 60 см.
Для долговечной работы шпинделя установлены подшипники качения 20*47*14. Благодаря им во время работы оборудования не наблюдается высокий уровень вибрации. Также такое конструктивное исполнение способствует увеличению качества обрабатываемых деревянных заготовок.
Для корректного подключения станка к электросети необходимо установить УЗО. Его характеристики должны соответствовать эксплуатационным качествам электрической части оборудования.
Параметры оборудования серии СД-6
Модель СД-6
Основным отличием станка Муравей СД-6 от рассмотренной выше 5 –й модели является функция рейсмусования. Если на другом оборудовании толщина материала варьировалась от 5 до 75 мм, то для СД-6 этот параметр значительно больше – от 10 до 100 мм.
Также стоит отметить его небольшие габариты, которые составляют 60*50*60 см. При этом масса всей конструкции с комплектующими не превышает 50 кг. Для монтажа дополнительного режущего инструмента следует учитывать стандартный размер хвостовика, который равен 20 мм.
Дополнительным преимуществом оборудования является доступная стоимость. Станок этой серии может выполнять следующие функции:
- распиловка;
- фугование;
- обработка дисковой фрезой;
- рейсмусование.
Благодаря своим относительно небольшим габаритам и демократической цене этот тип оборудования является одним из оптимальных вариантов для комплектации домашней мастерской.
Частота вращения вала главного привода одинакова для всех моделей и составляет 4200 об/мин. Для изменения этого параметра необходима установка другого силового агрегата.
Дополнительные комплектующие для станков
Прижимное устройство
Одним из преимуществ приобретения специализированного оборудования компании ОАО «Алгоритм» является широкий спектр дополнительных приспособлений. С их помощью можно значительно повысить производительность выполняемых работ, улучшить их качество.
Перед тем как выбрать дополнительные комплектующие следует проверить наличие этих компонентов в стандартной комплектации станка Муравей. Поле этого можно приступить к анализу ассортимента компании.
Наиболее востребованные дополнения к оборудованию:
- прижимное устройство. Необходимо для жесткого прижима обрабатываемого материала к поверхности стола. Имеет плавную регулировку степени механического воздействия, габариты конструкции рассчитаны для установки на оборудование этого производителя;
- универсальная направляющая. Представляет собой планку с функцией регулировки угла наклона относительно поверхности стола. Максимальный угол составляет 45°;
- устройство для распиловки досок поперек волокон. Состоит из угольника со шкалой и соединенной с ним опорной планки. Преимущество перед аналогичными моделями заключается в стальных компонентах, у которых срок службы намного больше, чем у полимерных;
- комплекты фрез – дисковых и пальчиковых;
- рабочий стол с функцией регулировки высоты.
Фрезерная головка со сменными ножами позволит уменьшить эксплуатационные затраты при работе оборудования. Однако, по отзывам тогда необходимо будет приобретать ножи с хвостовиками определенной формы.
Отзывы потребителей
Для получения объективной информации о фактических эксплуатационных качествах оборудования следует ознакомиться с реальными отзывами потребителей. Но при этом необходимо учитывать их субъективность.
- После длительного анализа предложений на рынке остановил свой выбор на станке муравей СД-03. Была альтернатива купить китайский аналог, но после анализа комплектующих понял – лучше немного дороже, но надежнее. Оборудование показало себя с хорошей стороны. Распиловка и фугование происходят чисто. Единственное — не подумал о надежном основании. Пришлось делать более устойчивый рабочий стол.
- Работа на станке Муравей-03 требует некоторой сноровки. Как я понял, производитель при проектировании конструкции рассчитывал, что ею будут пользоваться люди с опытом. Прежде всего, обратил внимание на небольшой перепад уровня стола. Пришлось самостоятельно выравнивать. Также из недостатков могу отметить неудобные регулировочные барашки. Но после решения этих проблем за 1,5 года работы новых не возникало.
- Приобрел станок Муравей для строительства дачи. В целом оборудованием доволен, технические характеристики полностью соответствуют паспортным. Столкнулся с проблемой регулировки уровня. Болты на ножках неудобны, для выставления ровной плоскости приходится тратить много времени.
В видеоматериале можно ознакомиться с особенностями работы и комплектации описанного оборудования:
stanokgid.ru
Деревообрабатывающие станки Муравей: обзоры, характеристики, сравнение
Содержание статьи:
Домашней мастерской не обойтись без деревообрабатывающего станка. На нем можно подготовить доски к изготовлению полок, скворечников, а можно просверлить отверстия, выпилить сложный узор или отполировать поверхность. С помощью оборудования обработка пройдет быстрее и качественнее, чем, если пользоваться рубанком и ручной дрелью. Среди множества предложений на рынке выделяется продукция отечественных производителей, а в частности деревообрабатывающее оборудование под названием Муравей.
Функции и преимущества
Муравей СД-3
Муравей — это многофункциональные станки для деревообработки, выполняющих целый ряд функций:
- сверление;
- строгание;
- распиловка;
- фрезерование;
- рейсмусование.
Один компактный механизм в состоянии заменить несколько специализированных агрегатов и целый набор электрических ручных инструментов.
Бытовые станки для обработки древесины обладают целым рядом преимуществ:
- малые размеры и эргономика. В едином корпусе скрываются возможности целой столярной мастерской. Продуманная конструкция установлена на устойчивое основание, гасящее вибрацию. Для удобства мастера разработана столешница оптимального размера с крепежами для деталей. Электроприводы отвечают за питание различных механизмов, обеспечивая надежность. Электродвигатели используются асинхронные, с различной мощностью и тепловой защитой, которая не позволит мотору перегореть во время интенсивной работы;
- удобство работы. Перемещение столешницы у многих моделей осуществляется реечным устройством, которое дает возможность аккуратно и точно выставить размер во время фрезерования и пиления. Регулировка осуществляется специальным винтом, который плавно передвигает столешницу вниз и вверх;
- точность работы. Подвижная столешница для фугования регулируется на необходимой высоте. Поэтому работа выполняется очень точно, с помощью рычага механизма эксцентриков можно задать толщину срезаемого материала до 3 миллиметров;
- многофункциональность. Любой станок обеспечивает 4 — 5 деревообрабатывающих операций. Существует возможность разворота детали в нескольких плоскостях, обработки под разными углами. На одном устройстве можно из деревянной чурки сделать готовое изделие;
- аккуратность. К деревообрабатывающему станку можно подключить пылесос, который сохранит чистоту помещения и целостность механизма. Поэтому самые маленькие модели можно установить даже на балконе многоэтажки.
Модели станков
Под маркой «Муравей» выпускается целая линейка станков, позволяющих подобрать оптимальный для каждого домашнего хозяйства.
Муравей СД-1
Это полноразмерная модель, станина которой устанавливается непосредственно на пол. Удобно использовать в специально оборудованном гараже или мастерской.
Муравей СД-3
По сравнению с Муравей СД-1 дополнительно оснащена опцией рейсмусования. Такие модели производятся 1-фазными и 3-фазными. Этой модели уже более семи лет, она успешно продается и очень хорошо себя зарекомендовала. СД-3 отвечает требованиями безопасности, поэтому станок разрешено использовать в учебных заведениях, на уроках труда. У этой модели высота рабочего стола регулируется, что дает возможность калибровать материал при строгании. Чтобы во время работы заготовка не выбрасывалась обратно, предусмотрена когтевая защита подачи. Напольный каркас рассчитан на стационарное применение. Его повышенная жесткость дает возможность работать с большими деталями без смещений и перекосов. Высота подобрана с учетом среднего роста человека. Для удобства перевозки станина снимается.
Муравей СД-4
Существует две разновидности этого деревообрабатывающего станка. На устройствах типа Муравей СД-4-00 установлен электромотор мощностью 2 киловатта. Тем же, кому необходимо более мощное устройство, следует обратить внимание на СД-4-01 с электромотором мощностью 2,7 киловатта. Усиленный двигатель справится с обработкой достаточно больших деталей. Например, отшлифовать деревянную поверхность шириной до 25 см, распустить брус толщиной 8,5 см. Это компактные устройства, которые устанавливают на верстак или стол, они очень удобны при частых перемещениях.
Муравей СД-5
Муравей СД-5
Очень небольшой и легкий станок с приятным дизайном. Отличается тем, что имеет разборную подставку для размещения на полу. Этот недорогой представитель семейства порадует долгой и верной службой.
Муравей СД-6
Модификация СД-5, дополненная опцией рейсмусования.
| СД-3 | СД-3-03 | СД-4 | СД-4-01 | СД-5 | СД-6 | |
| Макс.глубина пропила, см | 8,5 | |||||
| Макс. глубина фугования, см | 20 | 25 | 20 | 25 | 20 | 20 |
| Глуб.фугования в 1 ход, мм | до 3 | |||||
| Толщина заготовки для рейсмусования | 5-75 | 5-75 | — | — | — | 10 — 100 |
| Ширина заготовки для рейсмусования | 200 | 250 | — | — | — | 200 |
| Глубина рейсмусов. за 1 проход, мм | До 3 | — | — | — | До 3 | |
| Максим. глубина выемки при работе дисков. фрезой, см | 5 | 5 | — | — | 7 | 7 |
| Максим. ширина выемки при работе дисков. фрезой, см | 4 | 4 | — | — | 1 | 1 |
| Макс.ширина выемки при работе фасонной фрезой, см | 4 | 4 | — | — | — | |
| Поперечник дисковой пилы | 250 | |||||
| Ширина ножей фуговальных | 200 | 250 | 200 | 250 | 200 | 200 |
| Число ножей фуговальных | 2 | |||||
| Поперечник фрезы дисковой | 160 | 160 | 160 | 160 | 200 | 200 |
| Максим. толщина фрезы дисковой | 40 | 10 | ||||
| Поперечник фрезы фасонной | 160 | — | — | |||
| Максим. толщина фрезы фасонной | 40 | — | ||||
| Поперечник хвостовика фрезы концевой или сверла | 3-16 | — | ||||
| Посадочный поперечник фрез, дисков | 32 | |||||
| Поперечник хвостовика для фиксации разных резаков | В18, Конус Морзе | 20 | ||||
| Напряжение, В | 220\380 | |||||
| Мощность полезная, Вт | 1500 | 2000 | 1500 | 2000 | 1500 | 1500 |
| Мощность потребляемая, Вт | 2000 | 2700 | 2000 | 2700 | 2000 | 2000 |
| Частота вращения на холостом ходу | 4200 | |||||
| Размеры, см | 73 х 56 х 100 | 73 х 66 х 58 | 73 х 56 х 38,5 | 73 х 66 х 38,5 | 60 х 50 х 45 | 60 х 50 х 60 |
| Вес, кг | 75 | 75 | 50 | 60 | 40 | 50 |
Таблица 1. Характеристики станков различных моделей
Дополнительные устройства
Производители позаботились о том, чтобы приспособить станки практически под любые столярные операции. Для этого производятся специальные приспособления.
- прижимной механизм позволит работать безопасно и выполнять точную фрезеровку;
- разборный каркас — это находка для тех, кто часто переезжает. Теперь не нужно искать подходящий стол для размещения станка. Специальная форма обеспечивает максимальную устойчивость;
- профильные ножи фиксируются на одной головке. С их помощью можно сделать любую профильную заготовку: для плинтуса, вагонки, половой доски, наличника;
- приспособления для распиливания и строгания под углом, поперек волокон облегчают работу столяра и расширяют его возможности.
Отзывы владельцев
Муравей СД-4
Невысокая цена привлекает к станкам множество любителей деревообработки в домашних условиях. Владельцы отмечают хороший функционал станков, интересные инженерные решения и удобство использования. Положительно характеризуется реечный механизм для регулировки пильного стола, четко выставляется глубина пропила. Также хорошо регулируется с помощью эксцентрикового устройства и фуговальный стол.
При этом многие потребители упоминают плохое качество сборки. Вручную пришлось самостоятельно доводить параллельность рабочих поверхностей, убирать люфты в механизме эксцентриков, регулировать положение пильного диска и пильной поверхности. Есть жалобы на подключение электропитания: некоторые гайки не докручены, не затянуты.
При наличии умелых рук все недочеты легко исправляются и на станке вполне можно выполнять плотницкие работы. Аккуратно изготавливается вагонка, плинтуса. После небольших доработок станок вполне окупает вложенные в него средства.
Видеоролик о станках для обработки древесины Муравей:
stanokgid.ru

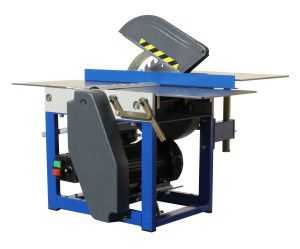

Деревообрабатывающий станок Муравей сд 3-03 | Festima.Ru
