НОВИНКА!!! Новый динамометрический ключ SpinTORQ 360 с непрерывным вращением от Snap-on Industrial
— это единственный на рынке непрерывно вращающийся низкопрофильный динамометрический ключ,
который на 80% быстрее, чем храповые гидравлические ключи.
SpinTORQ 360 с пневматическим приводом специально спроектирован для работы в узких местах,
благодаря своей низкопрофильной головке, которая вращается на 360°, обеспечивая максимальный
крутящий момент как в прямом, так и в обратном направлении.
При непрерывном вращении SpinTORQ 360 блокируется при подаче давления и надежно фиксируется до тех пор,
пока инструмент не остановится, что повышает безопасность по сравнению с гаечными ключами с трещоткой,
которые могут упасть с гайки при втягивании цилиндра.
Высокоэффективная эпициклическая коробка передач SpinTORQ 360 и червячная передача с двойным охватом,
обеспечивают надежную работу, а его автоматическое двухскоростное управление обеспечивает скорость работ,
SpinTORQ 360 сконструирован для тяжелых условий эксплуатации, обслуживания тяжелого оборудования и
спроектирован в соответствии со стандартными размерами фланцев трубопроводов ANSI и API,
инструмент упирается в соседние гайки во время использования.
Доступен ассортимент стековых головок и вставок для покрытия широкого диапазона шестигранных размеров.
«SpinTORQ 360 — это инструмент повышения производительности, который повышает безопасность и надежность,
а также снижает затраты на обслуживание», — сказал Билл Вашингтон,
директор по развитию бизнеса, Bolting Solutions, Snap-on Industrial.
Брошюру с полной технической информацией смотрите сверху, кнопка «ИНФО».
ВИДЕО: SNAP-ON SpinTORQ 360
Особенности и преимущества нового SpinTORQ 360:
- Точность приложенного крутящего момента: +/- 5%; диапазон крутящего момента от 731 до 3 650 Nm,
- вторичный предохранительный клапан, обеспечивает руки оператора в безопасном месте,
вдали от точек зажима во время работы, - три мощности двигателей; 10 типоразмеров ключей,
- ручное или автоматическое управление,
- прочное порошковое покрытие идеально подходит для тяжелых условий работы,
- доступны гидравлические модели
- для работы необходимо использовать фильтр / регулятор / смазчик (номер для заказа PTMFRL),
Snap-on Industrial
Snap-on Industrial — это подразделение Snap-on Incorporated, ведущего мирового разработчика, производителя и продавца инструментов,
средств диагностики, оборудования, программного обеспечения и сервисных решений для профессиональных пользователей в разных областях.
Продукты и услуги включают в себя ручные и электроинструменты, системы для хранения, диагностическое программное обеспечение,
информационные и управленческие системы, оборудование для автосервисных мастерских и ремонтных центров,
а также клиентов в промышленности, сельском хозяйстве, авиации и добыче природных ресурсов.
Snap-on, компания основанная в 1920 году, компания со штаб-квартирой в Кеноше, штат Висконсин, стоимостью 3,7 млрд долларов,
компания №1 во всем мире по разработке и производству инструментов.
Пневматические мультипликаторы крутящего момента | Новые Технологии
Главная » Инструмент для резьбовых соединений » Мультипликаторы крутящего момента » Пневматические мультипликаторы крутящего момента » Пневматические мультипликаторы крутящего момента
Запросить цену
Мультипликаторы пневматические крутящего момента
Пневматические мультипликаторы крутящего момента классической серии используются в промышленности для откручивания и затяжки резьбовых соединений.
Особенно эффективно их использование при необходимости контроля крутящего момента в тех условиях, где невозможно применение электропривода, а ручной инструмент малоэффективен.
Величину крутящего момента можно проконтролировать с точностью ±5%, воспроизводимость результатов, возможна с точностью ±2%.
Крутящий момент контролируется манометром. Его можно определить по графику соответствия давления воздуха с величиной крутящего момента. График предусмотрен в комплекте при поставке. Каждый мультипликатор калибруется индивидуально.
Мультипликаторы классической серии имеют:
- плавную настройку крутящего момента;
- низкий уровень шума;
- «безударный» принцип действия;
- малый вес;
- пистолетную удобную рукоятку, которая обеспечивает высокую эффективность работ.
-
Мультипликатор выпускается в нескольких модификациях.
- Они прекрасно адаптированы для любых видов работ.
В комплект поставки входят:
- реакционная опора обычного типа;
- пневморукав с блоком подготовки воздуха.
Универсальный мультипликатор используется там, где нужна затяжка с усилением 5:1крутящего момента (с точностью ±4%). Это незаменимое оборудование для обслуживания автомобилей.
| Модель | Вых. квадрат, дюйм | Крутящий момент, Нм (низкий / высокий) | Скорость, об./мин | Вес, кг | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|---|---|
| 475SL |
70 / 475 |
65 |
2,7 |
167 |
60 |
69 |
222 |
|
| 2400NG | 700 / 2450 |
13 |
5,6 |
228 |
76 |
83 |
241 |
|
| 6800 |
2000 / 6800 |
8 |
12,7 |
353 |
101 |
93 |
264 |
0″ div=»»>
Мультипликаторы высокоскоросной серии
Высокоскоростные мультипликаторы классической серии предназначены для работ, затяжки и демонтажа многочисленных резьбовых соединений.
Частота вращения высокоскоростных мультипликаторов в 4-6 раз больше чем у оборудования обычной серии аналогичного оборудования.
| Модель | Вых. квадрат, дюйм | Крутящий момент, Нм (низкий / высокий) | Скорость, об./мин | Вес, кг | Уровень шума, db | A, мм | B, мм | C, мм | |
|---|---|---|---|---|---|---|---|---|---|
| 100SL |
35 / 100 |
275 |
80 |
161 |
60 |
69 |
222 |
||
| 275SL |
3/4 |
50 / 275 |
90 |
3 |
167 |
||||
| 475SL-2 |
150 / 475 |
300 |
3,7 |
228 |
|||||
| 2400NG-2 |
950 / 2450 |
53 |
7,2 |
85 |
292 |
76 |
83 |
241 |
|
| 4000-2 |
1900 / 4050 |
55 |
11,3 |
398 |
78 |
86 |
254 |
8″>
0″ div=»» rowspan=»2″>
Смотрите также:
Пневматические мультипликаторы крутящего момента углового типа с пневматическим приводом
Пневматические динамометрические инструменты

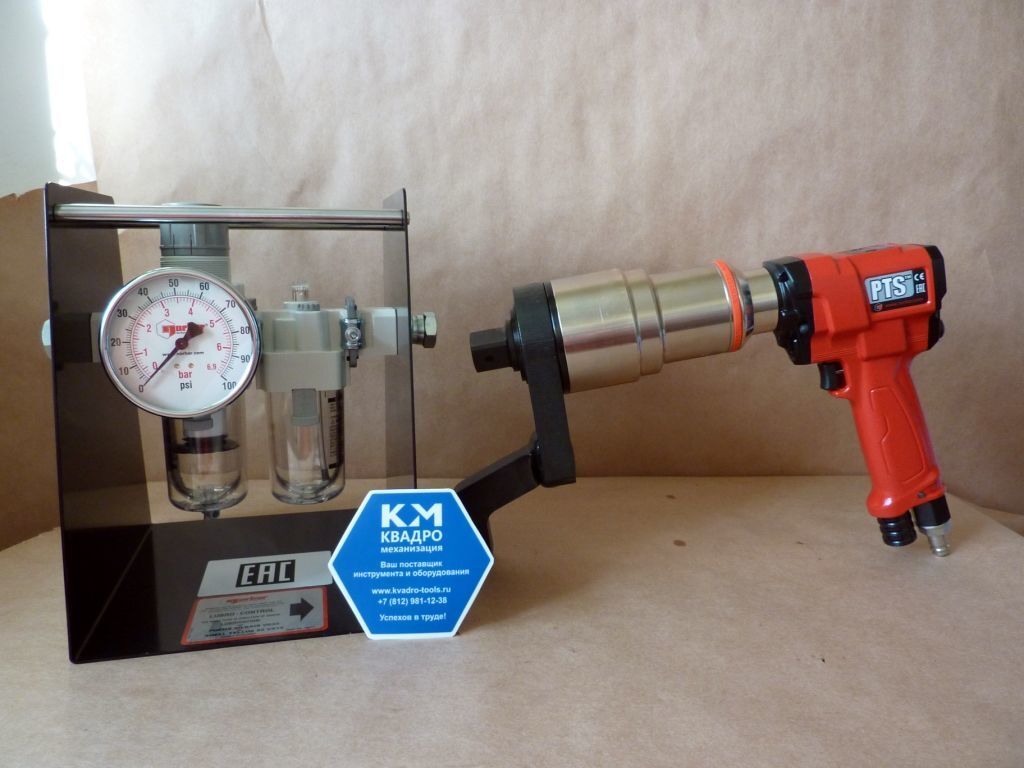

Пневматические динамометрические инструменты PTS является результатом обширного проекта по созданию эффективного пневматического двигателя, специально созданного для этого применения в инструменте с точным крутящим моментом.
Затем новый пневматический двигатель соединяется с уважаемой линейкой редукторов Norbar, используя общие аксессуары реакции крутящего момента с инструментами PTM и EvoTorque®.
Просмотр видео PTS
Серия ПТС
Серия PTM PneuTorques спроектирована так, чтобы быть одной из самых легких и быстрых на рынке для крутящего момента до 6000 Н·м. Управление крутящим моментом обычно достигается за счет регулировки давления воздуха. График зависимости давления воздуха от крутящего момента и сертификат калибровки прилагаются к каждому инструменту.
PTM-52, PTM-72 и PTME-72 также предлагают опцию электронного контроля крутящего момента.
- Видео о продуктах
Серия ПТМ

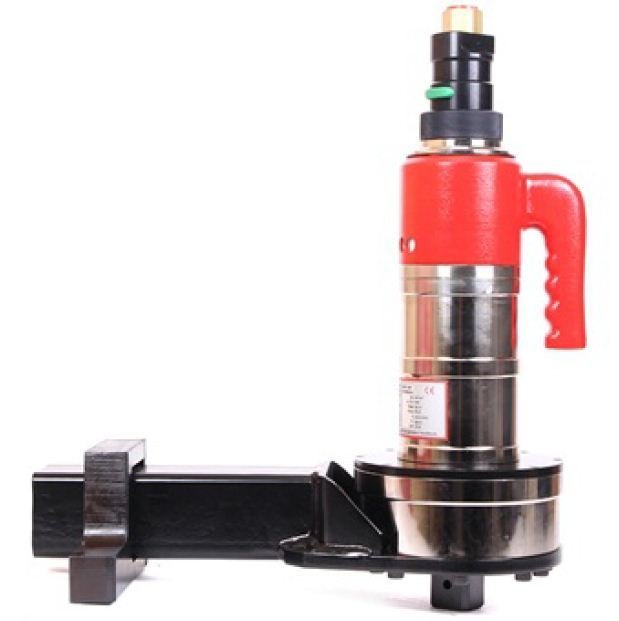

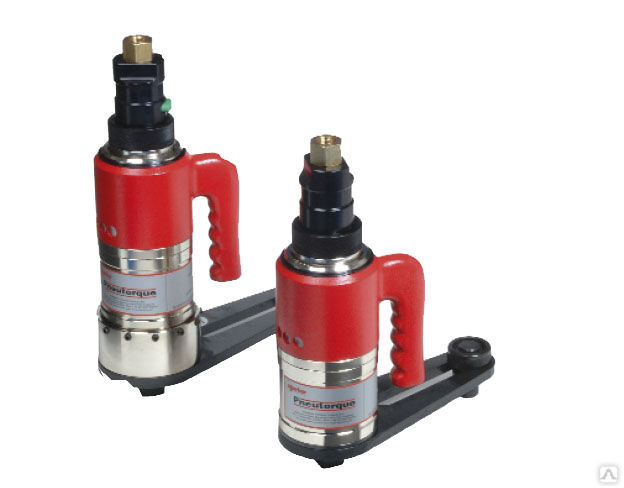

PneuTorque стандартной серии является прямым результатом более чем 50-летнего усовершенствования и развития, необходимого для того, чтобы идти в ногу с современными требованиями промышленности.
Двухскоростные модели предлагают все преимущества односкоростной версии, но с дополнительным преимуществом скорости выбега, в пять раз превышающей конечную скорость крутящего момента.
Доступны модели до 300 000 Н·м.
Стандартная серия PT
Аксессуары, такие как блоки фильтров, регуляторов и лубрикаторов, контроллеры инструментов, редукторы смещения и подъемные узлы, доступны для использования с пневматическими мультипликаторами PneuTorque.
Принадлежности PneuTorque
Пневматический мультипликатор крутящего момента малого диаметра Norbar
- Односкоростной пневматический мультипликатор крутящего момента
- Двухскоростное ручное управление (ручное управление скоростью)
- Двухскоростное автоматическое управление (автоматическое управление скоростью)
Односкоростная: Максимальная мощность 5 500 Нм
| Модель | Деталь № | Емкость | Квадратный привод | Скорость холостого хода | А | Б | С | D (мин.  -макс.) | Масса | Реактивный рычаг | |
| # | # | Н·м | дюйм | д/д | мм | мм | мм | мм | мм | кг | кг |
| ПТ 2700 | 18027 | 880 — 2700 | 1″ | 5 | 108 | 437 | 140 | 469 | 498 | 14,5 | 2 |
| ПТ 5500 | 18028 | 1200 — 5500 | 1½ дюйма | 2,5 | 119 | 512 | 154 | 566 | 592 | 17,9 | 4 |
Двухскоростное ручное управление: макс.
5500 Нм
| Модель | Деталь № | Емкость | Квадратный привод | Скорость холостого хода | А | Б | С | D (мин.-макс.) | Масса | Реактивный рычаг | |
| # | # | Н·м | дюймов | д/д | мм | мм | мм | мм | мм | кг | кг |
ПТ 2700. МТС | 18027.МТС | 880 — 2700 | 1″ | 25 | 108 | 524 | 140 | 556 | 585 | 18 | 2 |
| ПТ 5500.МТС | 18028.МТС | 1200 — 5500 | 1½ дюйма | 12,5 | 119 | 598 | 154 | 652 | 678 | 21,4 | 4 |
Двухскоростное автоматическое управление: максимальная мощность 5 500 Нм
| Модель | Деталь № | Емкость | Квадратный привод | Скорость холостого хода | А | Б | С | D (мин.  | |
