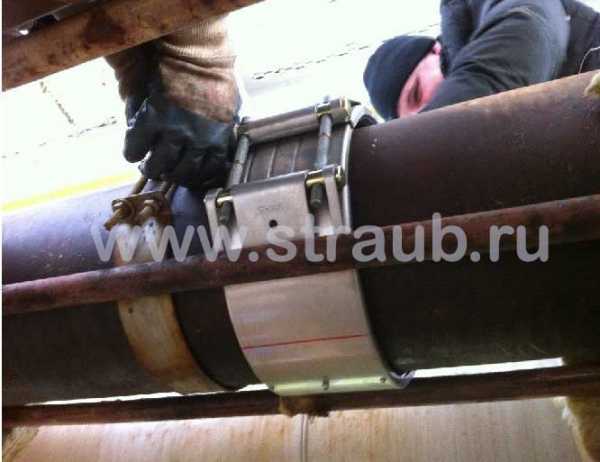

| Ремонт тепловых сетей г. Хабаровск | Ремонт водопровода Ду800, труба: стеклопластик | Ремонт труб в любых условиях. предприятие Киришнефтеоргсинтез | ||
 |  |  | ||
| Ремонт трубопровода в любых условиях. МУПВ ВПЭС г. Владивосток | Установка муфты на трубу с фосфорной кислотой | Установка муфты на трубу с фосфорной кислотой | ||
 |  |  | ||
| Установка муфты на трубу с фосфорной кислотой | Установка муфты на трубу с фосфорной кислотой | Установка муфты на трубу с фосфорной кислотой | ||
 |  |  | ||
| Установка муфты на трубу с фосфорной кислотой | Установка муфты в канализационном коллекторе г. Санкт-Петербург | Установка муфты в канализационном коллекторе г. Санкт-Петербург | ||
  |  |  | ||
Установка ремонтного хомута в месте сварки трубопровода Хабаровский НПЗ | Соединение промыслового нефтепровода давлением до 40 бар, среда: сырая нефть, предприятие Самаранефтегаз | |||
 |  |  | ||
| Соединение промыслового нефтепровода давлением до 40 бар, среда: сырая нефть, предприятие Уфанефтегаз | Монтаж Мобильного ледового катка. Бустроразборное соединение ПЭ трубы в контуре циркуляции хладагента. | Монтаж Мобильного ледового катка. Бустроразборное соединение ПЭ трубы в контуре циркуляции хладагента. | ||
 |  |  | ||
Котельная Нижнекамск. Соединение металлической трубы с пластиковой трубой в системах горячего и холодного водоснабжения | ФОНТАН. Соединение металлической трубы с пластиковой трубой в системах горячего и холодного водоснабжения | Временная система отвода грунтовых вод. Соединение ПЭ трубы в условиях невозможности использования сварки. | ||
 |  |  | ||
| Временная система отвода грунтовых вод. Соединение ПЭ трубы в условиях невозможности использования сварки. | Соединение труб из любых материалов. Водоканал г. Новосибирск | Соединение труб с разным наружным диаметром и из разных материалов. Водоканал г. Новосибирск | ||
 |  | |||
| Ремонт водопровода Ду800, труба: стеклопластик | Ремонт водопровода Ду800, труба: стеклопластик | Ремонт водопровода Ду800, труба: стеклопластик | ||
 |  |  | ||
Соединение труб с разным наружным диаметром и из разных материалов. Водоканал г. Томск | Ремонт дефекта сварного шва, вставка участка трубы ПЭ100 Ду1000мм Ру6 бар, среда — вода. | Очистные сооружения Ду812 Ру1бар. Строительство на неустойчивом грунте. | ||
 |  |  | ||
| Очистные сооружения Ду406 мм Ру8бар. Монтаж тройника. | OPEN-FLEX 3H с NBR уплотнением. Ремонт стальной трубы Ду720 Ру6 бар, размер повреждения 10 см. Мособлгаз, Московская область. | Ремонт двух разнонаправленных свищей на трубопроводе на расстоянии 10 см Ду159 см Ру10 бар, среда — горячая вода. ГУП ТЭК, г. Санкт-Петербург | ||
 |  |  | ||
Ремонт сквозной коррозии на сварном шве стального трубопровода с Щёлочным рассолом Ду323 Ру10 бар Кольская ГМК, Мурманская область. | Соединение трубопровода муфтой типа FLEX | Ремонт механического повреждения трубопровода, монтаж нового участка без сварочных работ Ду76.1 Ру16 бар, среда — нефтепродукты. НПЗ PETROBRAZI | ||
 | ||||
| Очистные сооружения. Пожаро-взрывобезопасная технология соединения. Муфта не требует сервисного обслуживания | ||||
www.straub.ru
Квадратные муфты без осевой фиксации
60, 80 и 100 мм
Квадратные муфты STRAUB-SQUARE-FLEX >>>
Основное применение STRAUB-SQUARE-FLEX — это трубы квадратного сечения, используемые на очистных сооружениях.
Спецификация STRAUB-SQUARE-FLEX
| Деталь/материал | |
| Корпус | AISI 316 L (толщина стенки 1,0 мм) |
| Болты стяжные | A4-80 |
| Болты закладные | AISI 316 L |
| Уплотнительная манжета EPDM | Темепература от -20С до + 100 С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
Муфта с уплотнительной манжетой из других материалов изготавливаются по запросу.
| Диаметр (мм) | PS (бар) | D (мм) | D1 (мм) | D2 (мм) | B (мм) | A1 (мм) | Крутящий момент (Nm) |
| 60 | 4.0 | 142 | 60 | 83 | 85 | 125 | 10 |
| 80 | 4.0 | 171 | 80 | 103 | 85 | 140 | 10 |
| 100 | 4.0 | 200 | 100 | 123 | 85 | 170 | 10 |
