Муфты для арматуры обжимные и винтовые: монтаж, характеристики, цена
Ускорить механический процесс соединения любых видов арматуры, включая термоупрочненную, стало возможно с появлением на строительном рынке специальных муфт. Их использование эффективнее стыковки сваркой и других способов. Зарекомендовали себя в местах с нестабильной почвой и сейсмоопасных зонах.
Оглавление:
- Классификация и описание
- Порядок проведения работ
- Цены
Что это такое и их виды
Каркас собирается из отдельных стержней, плотно скрепленных между собой. Стыковка классическими методами имеет определенные минусы:
- соединение прутков, идущих в одном направлении, выполняется внахлест;
- качественная вязка требует большого количества времени;
- закрепить арматурные прутья одной сваркой невозможно из-за вероятности разрыва;
- сочетание сварки с вязкой дает положительный результат, но это занимает лишние рабочие силы.

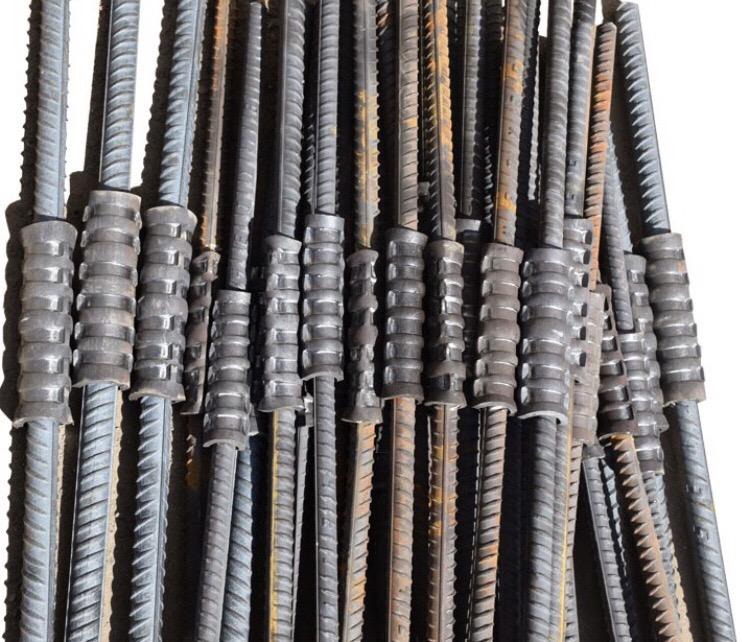

Муфты представляют собой цилиндры из высокопрочного металла, пустотелые изнутри.
1. Элементы могут иметь длину от 70 до 200 мм.
2. Внутри изделий находится определенный тип фиксации:
- резьбовое соединение;
- обжимные кольца.
Это не дает стержню разболтаться во время эксплуатации и выпасть.
3. Толщина стенок муфт варьируется в промежутке 2-5 мм.
Согласно результатам испытаний, проведенных на основании нормативных документов ГОСТ 12004-81 и 10922-12, были разработаны технические условия с информацией по проектированию и монтажу конструкций.
| Вид | Способ действия | Плюсы | Минусы | |
| Обжимные | Путем опрессовки металлических прутьев. | Быстрота процесса; низкий расход арматуры. Не требуется привлечение людей со специальным техническим образованием, согласно ГОСТ 34278-2017 рабочие могут быть аттестованы квалификационной комиссией предприятия. | Требуется использование дополнительного оборудования. | |
| Винтовые | Стандартные | Для стержней с одинаковым сечением. | Можно купить некачественно изготовленное изделие, производители делают замену стали на более дешевый, низкосортный металл. | |
| Резьбовые соединения | ||||
| Сварные | Используют с прокатным профилем. | |||
| Переходные | Применяют, когда необходима затяжка муфты на арматуре разного диаметра. | |||
| Позиционные муфты с параллельной резьбой | Для плотно зафиксированных прутков. | |||
| Концевые (приварные) | Стыковка арматуры с элементами конструкций. | |||
Основным положительным моментом является удобство выполнения монтажных работ.
1. Процесс сборки самого сложного резьбового узла занимает <10 минут, а если стержень обжимается, то в 2 раза меньше.
2.
Согласно статистике расход металлопроката на 10-20%.
3. Резьбовые муфты требуют предварительно подготовить стык прутьев:
- нарезка может быть конической или прямой, аналогичной по форме той, которая выполнена внутри соединительной детали;
- решение о типе резьбы принимается на стадии подготовительных работ;
- коническая резьба позволяет крепить стержни сечением 50 мм.
4. Обжимные варианты стыкуются при помощи специальных затягивающих гаек, встроенных колец и других видов крепежа:
- имеют малый размер, компактные;
- надежные фиксаторы;
- используются для крепления арматуры, несущей нагрузку.
Прутья, собранные с помощью муфт, по надежности не уступают аналогичным не сегментированным.
Способ стыковки и порядок проведения работ зафиксирован в ГОСТ34278-2017, а также в ГОСТ 1.0-2015 и 1.2-2015.
1. Согласно нормативным документам, муфта может применяться для арматуры класса А400-600 с сечением 12-40 мм.
| Категория соединения | Предъявляемые требования | Особые условия |
| D | Действие многоцикловых нагрузок. | Выдерживает >2 млн циклов нагрузки. |
| S1 | 20 циклов попеременного растяжения-сжатия в зоне крепежа. | Устойчивость к сейсмическим толчкам. |
| S2 | 4-8 циклов переменной упругопластической нагрузки. |
2. Данное изделие проходит обязательную проверку на:
- разрывное усилие;
- деформацию стыка;
- прочность при нагрузках;
- геометрические параметры.
3. Для эффективного действия муфты ее крепление должно выполняться соответствующими инструментами до момента полной затяжки.
4. Технологический процесс стыковки путем обжима не требует специального оборудования для формирования резьбы. Порядок проведения монтажных работ:
- муфты устанавливаются на прутки в местах планируемого соединения;

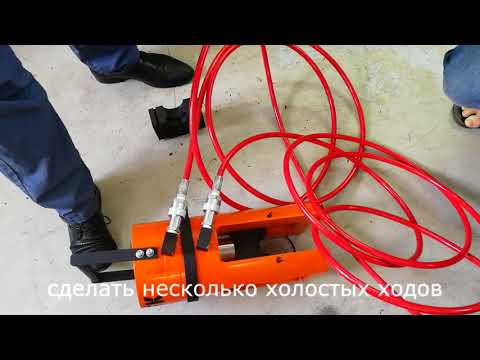

- при помощи гидравлического приспособления деталь обжимается;
- производится контроль качества сборки путем инструментальной проверки.

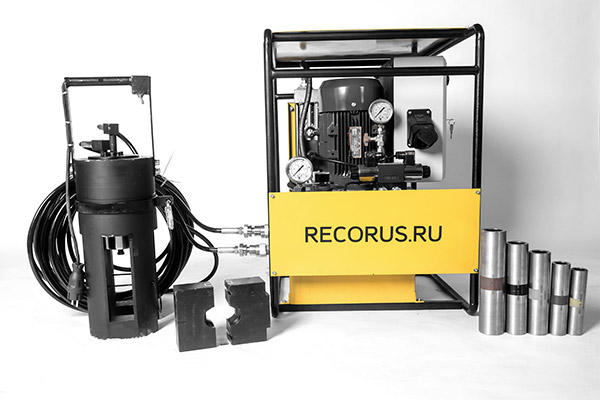

Для работ требуется только гидравлическое оборудование. Сложностью являются проблемы установки аппаратуры в местах большой плотности армирования. Скорость стыковки по этой технологии не превышает 5 мин.

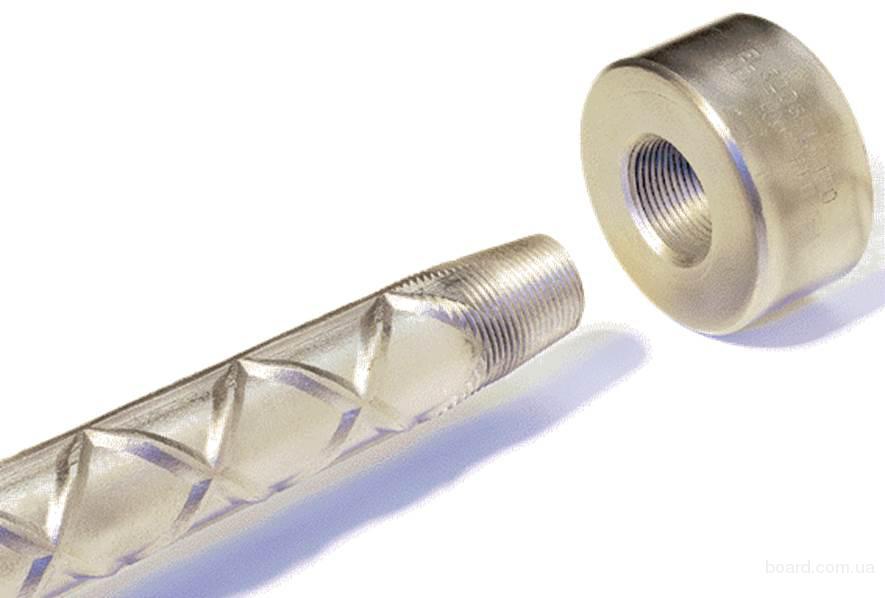

5. Процесс крепления резьбовых муфт:
- выполняется центрование;
- на торцах стержней нарезается резьба;
- специальным ключом навинчивается муфта.
Использование при монтаже динамометрического ключа упрощает контроль качества стыков.
6. Изделия с резьбой делятся на два типа:
- с конической формой чаще всего используют при строительстве объектов, не несущих стратегического назначения;
- с параллельной резьбой применяют в случаях, когда к строениям предъявляются повышенные требования безопасности, например, при возведении объектов в сейсмически опасных зонах.
Детали с параллельной резьбой по размеру меньше, чем аналоги с конической формой. При этом сечение прутка идентично.
7.
Применение крепежа позволяет выполнить стык стержней, имеющих любой пространственный угол наклона. Также можно:
- делать неограниченное количество соединений;
- контролировать качество стыка при удлинении муфты;
- сохранить целостность каркаса при разрушении монолита;
- равномерно распределить нагрузку и прочность по длине прута.
Стоимость
Цена изделий в среднем держится в одинаковом диапазоне и зависит от компании изготовителя, материала и региона. Купить можно как в розничной сети, так и заказав у производителя.
1. Муфты резьбовые:
| Вид | Сечение | Внешний диаметр, мм | Резьба | Длина, мм | Материал | Масса, кг | Цена, руб |
| Стандартные | 20-40 | 31 — 59 | М20х2,5 – М40,2х3,0 | 50-95 | Сталь | 0,175-1,085 | 204,27-404,29 |
| Переходные | 25/28
| 41
| М25,5х2,5/ М28,6х3,0 | 70 | Сталь | 0,375 | 453,47
|
| 28/32
| 47 | М28,6х3,0/ М32,6х3,0 | 75 | 0,533 | 535,6 | ||
| 36/40 | 59 | М36,5х3,0/ М40,2х3,0 | 95 | 1,085 | 960,64 | ||
| Позиционные | 20-40 | 31 — 59 | М20х2,5 – М40,2х3,0 | 50-95 | Конструкционная сталь | 0,175-1,085 | 306,41-606,44 |
2. Муфты обжимные:
| Тип | Сечение | Внешний диам-р, мм | Толщина стенки, мм / варианты переходов | Длина, мм | Мат-л | Масса, кг | Цена, рубли |
| Стандартные 1 | 16-40 | 30-70
| 5-12 | 80-200 | Сталь | 0,189-3,421 | 95-480 |
| Стандартные 2 | 130-320 | 0,437-5,473 | 110-600 | ||||
| Переходные | 22/20 | 42 | 22/18-22/16 | 110 | 0,83 | 240 | |
| 36/32 | 63 | 36/28-36/25 | 180 | 2,956 | 440 | ||
| 40/36 | 70 | 40/32-40/28 | 300 | 4,33 | 700 |
В большинстве случаев компании предоставляют скидки, зависящие от стоимости заказа.
Вся информация обсуждается индивидуально с покупателем.
Муфты для арматуры | ЭкоСтройПроект
Среди основных направлений работы волоколамского завода «ЭкоСтройПроект» выделяется успешное производство стальных муфт для соединения арматуры: резьбового типа (с конической и цилиндрической резьбой) и обжимного типа (с мобильным гидравлическими станциями). На российском строительном рынке данные муфты представлены партнёрскими дилерскими сетями нашего холдинга под торговым марками «КонКон», «РоллКон» и «ПРЕСКО». Предлагаемые строителям и проектировщикам системы механического соединения от завода «ЭкоСтройПроект» представляет собой универсальные способы соединения арматурных стержней без использования сварки с существенной экономией арматуры за счёт минимализации «нахлёста». В рамках предлагаемых нашими инженерами резьбовых систем «МСА» стык арматуры происходит посредством специальной соединительной муфты — стальногог цилиндра с внутренней конической резьбой аналогичной профилю резьбы на стержнях, который наносится (или накатывается предварительно).
Технология механического соединения арматуры (МСА), при её внедрении в строительный проект, позволяет получать равнопрочные соединения по всей длине арматурной конструкции при существенно меньших затратах, как времени, так и ресурсов. Равнопрочный стержень в отличие от соединений «внахлест» (при стандартной вязке арматуры) гарантирует равномерность распределения нагрузок по всему арматурному каркасу и как следствие его большую стабильность уже в готовом железобетонном объекте. Это принципиально важно для особо-прочных объектов, строительства в сейсмоопасных районах (например на Дальнем Востоке, Кавказе или в Крыму). При достижении равнопрочности каждая муфта становится элементом равно-связанным с обоими соединяемыми арматурными стержнями, которые демонстрируют качества «непрерывности», например при испытаниях на деформации или разрыв (производились в лабораториях НИИЖБ им. Гвоздева). Все предлагаемые системы МСА завода «ЭкоСтройПроект» полностью сертифицированы, имеют обширное портфолио успешных внедрений в проекты, документы, подтверждающие соответствие ГОСТу 34278-2017 («Соединения арматуры механические для железобетонных конструкций»), технические свидетельства Минрегионразвития и ГосСтроя о возможности системы использоваться в строительстве по всей территории России, включая зоны с экстремальными условиями строительства.
После 10 лет успешной работы муфтовые соединения «ЭкоСтройПроект» — это равно универсальные и популярные системы механического соединения арматуры, подходящие для проектов любого масштаба в России и СНГ!
Отдельно отметим запас станков для нарезки и накатки резьбы для продажи клиентом, для сдачи в долговременную аренду, а также для подрядных работ. Наличие запасных частей и комплектующих для всех станков, включая специфические резцы также призвано обеспечить бесперебойную работу на объектах заказчиков. Отапливаемые цеха для сложных арматурных работ позволяют выполнять нарезку или накатку резьбы прямо на складских площадках партнёров «ЭкоСтройПроект», не занимая места для оператора на строительной площадке. В целом за счет своей неприхотливости станок запускается одинаково быстро на объекте или в цеху — в любых условиях.
Большой штат опытных специалистов арматурщиков позволяет решать любые вопросы и существенно ускорить работы на проекте любого уровня. Кроме подрядных работ партнёры «ЭкоСтройПроект» может организовать обучение работников компании-клиента.
Отдельно отметим, что качество поставляемых муфт гарантируется собственным производством «ЭкоСтройПроект» в Волоколамске. Роботизированные цеха и качественная сталь гарантируют высокую точность производимой продукции и минимальные допуски до нескольких микрон. Автоматизированный заготовительный участок арматурного сырья позволяет производить большое количество муфт любой длины и диаметра. Производство сертифицировано по стандартам ISO 9001, аналогичные сертификаты есть у операторов станков с ЧПУ на производстве. Несколько этапов контроля гарантируют точность каждой муфты. В общей сложности «ЭкоСтройПроект» производит более 30 различных видов муфт, не считая больших типо-размеренных линеек. Современное высокоточное ЧПУ оборудование завода гарантирует точность резьбы согласно ГОСТ 34278-2017, который отдельно описывает «соединения арматуры механические для железобетонных конструкций», в том числе с цилиндрической (параллельной) резьбой, которая используется конкретно в муфтах Роллкон.
Малые габариты муфты за счет данного типа резьбы обеспечивают уменьшение общего веса железобетонных конструкций и облегчают монтаж и опалубочных работы на объекте. В общей сложности по некоторым оценкам «ЭкоСтроПроект» может производить более 100 000 муфт в месяц — разных видов и диаметров, но всегда максимально качественно. Возможность располагать муфты Роллкон в одном сечении позволяет существенно экономить арматуру, усиливая позитивный эффект от внедрения механических соединений арматуры от «ЭкоСтроПроект».
Технологическая система с резьбовыми муфтами состоит из:
- стальных муфт с резьбой различного типа (, изготовленные по по специальной промышленной технологии;
- концевых анкеров для быстрой анкеровки арматурных стержней в железобетонных конструкциях
- оборудования для нарезки или накатки резьбы на арматурных стержнях, прежде всего — фирменного запатентованного резьбонарезного станка
- дополнительного оборудования: станка для ручной нарезки, сжимного соединения, а также гидравлического пресса холодного прессования
- универсальногомонтажного оборудования (динамометрического ключа) для контроля затяжки
Соединение арматуры муфтовым методом имеет ряд ощутимых преимуществ для строителей и проектировщиков
- Возможность соединения арматурных стержней всех диаметров, применяемых при армировании железобетонных конструкций
- Минимальное увеличение диаметра стержня в месте соединения, не влияющее на величину защитного слоя бетона
- Создание равнопрочного соединения на всю длину стержня
- Полное исключение отвинчивания благодаря затяжке соединения с нормируемым усилием
- Сохранение геометрической оси стержня по всей длине арматурного стержня
- Механическое соединение может применяться при наличии арматурных стержней любой длины, формы, диаметра или комбинации диаметров арматуры
