Резьбовые муфты для стационарного резьбового станка

Skip to content

Получить предложение

Главная / Продукция / Муфты / Резьбовые муфты для стационарного резьбового станка

стандартные резьбовые муфты

  • Стандартная муфта BTS
  • Муфта с перекрытием (мостовая) BTB
  • Муфта с перекрытием BTG

Стандартная муфта BTS

Стандартная муфта BTS это основная муфта в резьбовой системе соединения, это самая распространенная муфта и подходит для большинства исполнений. Она может работать с контргайкой в случае, если оба прута арматуры не могут проворачиваться или перемещаться.

Применима для арматурных стержней из высокопрочных сталей до ASTM Gr 75.
Соответствует требованиям самой последней версии IBC, ACI 318, CSA A23.3, BS 8110, NF 35-20 и DIN 1045.
Проста в установке и высокоэффективна для проведения подготовки механического соединения на объекте.
Высокая надежность и стабильная производительность благодаря нашей строгой программе проверки качества.
Компактная конструкция для избегания перенасыщения арматуры на стыках.

Стандартная муфта BTS имеет 3 типа соединения:

Стандартное соединение

Применение

Самое общее соединение, оно работает, когда один из стержней свободен и может двигаться и вращаться.

Конфигурация

Стандартное соединение использует стандартную муфту, оба прутка арматуры раскованы и резьба на обоих концах нарезана на стандартную длину.

Позиционное соединение

Применение

В случае, когда затруднено вращение двух стержней и даже затруднено перемещение стержней, после их установки в рабочее положение.

Конфигурация

В позиционном соединении также используется стандартная муфта, стержень А со стандартной длиной резьбы, а стержень В с длиной резьбы на всю длину муфты, включая рифленую часть

Позиционное соединение с контргайкой

Применение

Оба стержня невозможно повернуть, например, стержни согнуты или должны находиться в определенном положении.

Конфигурация

В позиционном соединении также используется стандартная муфта плюс контргайка, стержень А со стандартной длиной резьбы, а стержень В с длиной резьбы на всю длину муфты и гайки, включая рифленую часть

Типоразмеры стандартной муфты DTS

Муфта с перекрытием (мостовая) BTB

Муфта ВТВ состоит из удлиненной муфты и контргайки. Резьба на стержне, чтобы навинтить муфту и гайку должна быть выполнена на всю длину муфты плюс длину гайки. Муфта с перекрытием (мостовая) BTB является решением для случая, когда концы стержней нельзя состыковать друг с другом, как в случае соединения решеток. Муфта с перекрытием имеет дополнительную длину, чтобы покрыть зазор между стержнями.

Типоразмеры муфты с перекрытием (мостовой) DTB

Муфта с перекрытием BTG

Муфта BTG типичное решение для сложной ситуации, когда обе арматуры не могут вращаться и между ними есть зазор, это обычный случай при соединении решеток.

Специальные характеристики:

Стандартная резьба на обеих стержнях, нет необходимости выполнять удлиненную резьбу. Более высокая эффективность и лучший контроль качества резьбы на арматуре.

Дополнительная длина, зарезервированная в удлиненной муфте и центральном болте, это облегчает операцию перекрытия зазора между двумя арматурами.

Легкое и быстрое окончательное соединение центральным болтом.

Типоразмеры муфты с перекрытием DTG

переходные резьбовые муфты

  • Переходная муфта BTT

Переходная муфта BTT

Переходная соединительная муфта BTT используется для простого и надежного соединения стержней арматуры разного диаметра.

BTT представляет собой муфту с различными размерами резьбы на каждом торце для установки арматурных прутов различных размеров.

Для обеспечения соединения оба арматурных прута должны проворачиваться.

Типоразмеры переходной муфты DTT

гибридные резьбовые муфты

  • Гибридная муфта BTH

Гибридная муфта BTH

Гибридная муфта ВТН совмещает преимущества нашей стационарной ротационно-ковочной машины и соединения BT. Муфта BTH сперва заковывается на арматуре при помощи нашей стационарной ротационно-ковочной машины и арматура заворачивается в созданное гнездо. Учитывая что стандартная резьба сделана на другом стержне арматуры, штыревой корц може быть без труда завернут в гнездовой элемент другого прутка, если есть возможность их проворачивать.

  1. Гнездовой элемент арматуры (стандартную муфту BSS обковывают на арматуре, время выполнения операции для арматуры 40мм составляет 8 сек.)
  2.  Штыревой элемент арматуры (шип) (стандартная резьба) стандартная резьба выполняется на ковочном и резьбонарезном станках

Типоразмеры гибридной муфты DTH

Преимущества использования муфтового соединения арматуры

Повышает целостность конструкции при ухудшении качества бетона

Минимализирует участие трудовых ресурсов

Рекомендовано для строительства в сейсмоактивных зонах

Снижает стоимость работ  в среднем в 3 раза в сравнении  со сваркой и вязкой

Увеличивает скорость работы — среднее время стыковки-3 минуты

Снижает расход бетона и арматуры

У ВАС ОСТАЛИСЬ ВОПРОСЫ?
Заполните поля ниже и получите индивидуальное предложение
на поставку оборудования

Муфты для арматуры | ЭкоСтройПроект

Среди основных направлений работы волоколамского завода «ЭкоСтройПроект» выделяется успешное производство стальных муфт для соединения арматуры: резьбового типа (с конической и цилиндрической резьбой) и обжимного типа (с мобильным гидравлическими станциями).

На российском строительном рынке данные муфты представлены партнёрскими дилерскими сетями нашего холдинга под торговым марками «КонКон», «РоллКон» и «ПРЕСКО». Предлагаемые строителям и проектировщикам системы механического соединения от завода «ЭкоСтройПроект» представляет собой универсальные способы соединения арматурных стержней без использования сварки с существенной экономией арматуры за счёт минимализации «нахлёста». В рамках предлагаемых нашими инженерами резьбовых систем «МСА» стык арматуры происходит посредством специальной соединительной муфты — стальногог цилиндра с внутренней конической резьбой аналогичной профилю резьбы на стержнях, который наносится (или накатывается предварительно).

Технология механического соединения арматуры (МСА), при её внедрении в строительный проект, позволяет получать равнопрочные соединения по всей длине арматурной конструкции при существенно меньших затратах, как времени, так и ресурсов. Равнопрочный стержень в отличие от соединений

«внахлест» (при стандартной вязке арматуры) гарантирует равномерность распределения нагрузок по всему арматурному каркасу и как следствие его большую стабильность уже в готовом железобетонном объекте. Это принципиально важно для особо-прочных объектов, строительства в сейсмоопасных районах (например на Дальнем Востоке, Кавказе или в Крыму). При достижении равнопрочности каждая муфта становится элементом равно-связанным с обоими соединяемыми арматурными стержнями, которые демонстрируют качества «непрерывности», например при испытаниях на деформации или разрыв (производились в лабораториях НИИЖБ им. Гвоздева).  Все предлагаемые системы МСА завода «ЭкоСтройПроект» полностью сертифицированы, имеют обширное портфолио успешных внедрений в проекты, документы, подтверждающие соответствие
ГОСТу 34278-2017
(«Соединения арматуры механические для железобетонных конструкций»), технические свидетельства Минрегионразвития и ГосСтроя о возможности системы использоваться в строительстве по всей территории России, включая зоны с экстремальными условиями строительства.
После 10 лет успешной работы муфтовые соединения «ЭкоСтройПроект» — это равно универсальные и популярные системы механического соединения арматуры, подходящие для проектов любого масштаба в России и СНГ!

Отдельно отметим запас станков для нарезки и накатки резьбы для продажи клиентом, для сдачи в долговременную аренду, а также для подрядных работ. Наличие запасных частей и комплектующих для всех станков, включая специфические резцы также призвано обеспечить бесперебойную работу на объектах заказчиков. Отапливаемые цеха для сложных арматурных работ позволяют выполнять нарезку или накатку резьбы прямо на складских площадках партнёров «ЭкоСтройПроект», не занимая места для оператора на строительной площадке. В целом за счет своей неприхотливости станок запускается одинаково быстро на объекте или в цеху — в любых условиях. Большой штат опытных специалистов арматурщиков позволяет решать любые вопросы и существенно ускорить работы на проекте любого уровня. Кроме подрядных работ партнёры «ЭкоСтройПроект» может организовать обучение работников компании-клиента.

Отдельно отметим, что качество поставляемых муфт гарантируется собственным производством «ЭкоСтройПроект» в Волоколамске.

Роботизированные цеха и качественная сталь гарантируют высокую точность производимой продукции и минимальные допуски до нескольких микрон. Автоматизированный заготовительный участок арматурного сырья позволяет производить большое количество муфт любой длины и диаметра. Производство сертифицировано по стандартам ISO 9001, аналогичные сертификаты есть у операторов станков с ЧПУ на производстве. Несколько этапов контроля гарантируют точность каждой муфты. В общей сложности «ЭкоСтройПроект» производит более 30 различных видов муфт, не считая больших типо-размеренных линеек. Современное высокоточное ЧПУ оборудование завода гарантирует точность резьбы согласно ГОСТ 34278-2017, который отдельно описывает «соединения арматуры механические для железобетонных конструкций», в том числе с цилиндрической (параллельной) резьбой, которая используется конкретно в муфтах Роллкон. Малые габариты муфты за счет данного типа резьбы обеспечивают уменьшение общего веса железобетонных конструкций и облегчают монтаж и опалубочных работы на объекте.
В общей сложности по некоторым оценкам «ЭкоСтроПроект» может производить более 100 000 муфт в месяц — разных видов и диаметров, но всегда максимально качественно. Возможность располагать муфты Роллкон в одном сечении позволяет существенно экономить арматуру, усиливая позитивный эффект от внедрения механических соединений арматуры от «ЭкоСтроПроект».

Технологическая система с резьбовыми муфтами состоит из:

  • стальных муфт с резьбой различного типа (, изготовленные по по специальной промышленной технологии;
  • концевых анкеров для быстрой анкеровки арматурных стержней в железобетонных конструкциях
  • оборудования для нарезки или накатки резьбы на арматурных стержнях, прежде всего — фирменного запатентованного резьбонарезного станка
  • дополнительного оборудования: станка для ручной нарезки, сжимного соединения, а также гидравлического пресса холодного прессования
  • универсальногомонтажного оборудования (динамометрического ключа) для контроля затяжки


Соединение арматуры муфтовым методом имеет ряд ощутимых преимуществ для строителей и проектировщиков

  • Возможность соединения арматурных стержней всех диаметров, применяемых при армировании железобетонных конструкций
  • Минимальное увеличение диаметра стержня в месте соединения, не влияющее на величину защитного слоя бетона
  • Создание равнопрочного соединения на всю длину стержня
  • Полное исключение отвинчивания благодаря затяжке соединения с нормируемым усилием
  • Сохранение геометрической оси стержня по всей длине арматурного стержня
  • Механическое соединение может применяться при наличии арматурных стержней любой длины, формы, диаметра или комбинации диаметров арматуры



Механические способы стыковки арматуры

Особенность применения обжимных и резьбовых муфт заключается в существенном сокращении перерасхода арматуры и обеспечения надежного равнопрочного стыка между стержнями.

Арматурные работы являются трудозатратным процессом, занимающим продолжительное время и составляющим значительную часть стоимости сооружения. Из-за все время растущих объемов применения монолитного железобетона в строительстве важным фактором при выборе технологии армирования является не только стоимость изготовления, но и безопасность на протяжении всего периода эксплуатации.

Грамотный выбор технологии армирования способен обеспечить необходимую безопасность и сократить время и стоимость монтажных работ. Способ в каждом конкретном случае подбирается индивидуально, в соответствии с технологическими требованиями, и зависит от многих факторов. Подробнее рассмотрим плюсы и минусы различных технологий монтажа, сроки и экономическую составляющую.

Виды соединения арматурных стержней

Существует 3 основных вида соединения:

  • Внахлест без применения сварки (метод вязки арматуры).
  • Соединение встык методом ванной сварки.
  • Механические способы стыковки арматуры: резьбовые и обжимные муфты.

Каждый из этих способов делится на различные подвиды, имеет свои особенности и применяется в зависимости от ситуации. Например, соединение внахлест (для стержней арматуры ⌀<40 мм) не требует дополнительных приспособлений, что значительно удешевляет и упрощает процесс. В связи с этим широко применяется на практике. Однако при использовании метода соединения внахлест наблюдаются потери арматуры порядка 27%. Востребован также и монтаж сваркой для стыковки горизонтальных и вертикальных элементов конструкции, так как обеспечивает достаточно надежное соединение, но он занимает больше времени, чем другие методы и требует высокой квалификации монтажников.

Новейший мировой опыт армирования показывает высокую эффективность применения механического способа при возведении конструкций с повышенной несущей нагрузкой: многоэтажных домов, ГЭС и АЭС, стадионов, вокзалов, аэропортов, станций метро, мостов, эстакад. Чтобы подробнее изучить технологию использования муфтовых соединений арматуры, мы обратились к нашим партнерам – инжиниринговой компании «МосМуфта». Более шести лет они занимаются разработкой и производством высокопрочных изделий для стыковки арматуры на всех этапах монолитных работ. Совместно мы разработали альбом типовых технических решений на выполнение стыковых соединений арматурных стержней обжимными и резьбовыми муфтами. Далее в статье представлен краткий обзор технологии и экономические расчёты, подтверждающие эффективность метода.

Резьбовая муфтаОбжимные муфты

Резьбовые муфты

Стыковка резьбовыми муфтами обеспечивает равнопрочный стык арматуры и ускоряет темпы возведения арматурного каркаса. Работы производятся непосредственно на стройплощадке, при этом подготовка стержней и выполнение стыка занимает не более 5 минут. Применение муфт не только сокращает время монтажа, но экономически целесообразнее в сравнении с ванно-шовной сваркой.

Сырье: Муфты изготавливаются из стали 40Х или Ст45.

Характеристики: Размер от D18 до D40. Для соединения разных диаметров предусматривается дополнительная линейка муфт с параллельной резьбой, пригодная для соединения арматуры классов А400 и А500.

Необходимое оборудование: Резьбонакатной станок (вес 440 кг, производительность до 200 стыков в смену на арматуре средних диаметров), расходные резцы и ролики, динамометрический ключ.

Технология: Резьбонакатной станок накатывает резьбу на концах стрежней арматуры. Стыковка выполняется при помощи накручивания и протяжки резьбовой муфты необходимого диаметра. Для выполнения надежного соединения необходим контроль усилия затяжки муфты, для чего применяется динамометрический ключ.

Применение по типу места в конструкции: Метод подходит для горизонтальных плоскостных решений, для горизонтальных балок/ригелей.

Типы резьбовых соединений

  • Стандартное – предназначено для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться. Применяется при сборке арматурных сеток и каркасов из отдельных стержней.
  • Переходное – предназначено для соединения стержней разного диаметра в тех же условиях, что и стандартные.
  • Позиционное – предназначены для соединения стержней арматуры, когда ни один из них не может вращаться.

Плюсы применения резобового стыка

  • Обеспечивает равнопрочный стык арматуры.
  • Ускоряет темпы возведения арматурного каркаса.
  • Экономически целесообразнее в сравнении с ванно-шовной сваркой.
  • Контроль качества соединения.

Обжимные муфты

Работы по устройству стыков арматуры на обжимных муфтах производятся непосредственно на месте производства арматурных работ. Это позволяет избежать необходимости создания дополнительного пространства на строительной площадке для выполнения подготовительных работ (нарезке резьбы, размещения станка по нарезке резьбы и складирования арматурных заготовок), что в условиях современного строительства в плотной застройке может вызвать дополнительные трудности.

Сырье: муфты изготавливаются из бесшовных горяче и холоднокатанных труб из Ст20 или из других марок стали по требованию заказчика.

Характеристики: Размер арматуры от D10 до D40. Обжимные муфты в серийном исполнении пригодны для соединения А400, А500 и А600, но возможно изготовление муфт по спецзаказу и для арматуры вплоть до А800 и А1000.

Необходимое оборудование: комплект обжимного оборудования схожей производительности (маслостанция высокого давления 700 атм (вес 70-90 кг) и гидравлический пресс (вес с матрицами 50-60 кг)). Для соединений арматуры диаметром 10-32 мм предназначен пресс ПО-80М, а для 10-40 мм – пресс ПО-100М. Также для повышения производственных мощностей могут использоваться вспомогательные устройства, позволяющие оптимально использовать трудовые ресурсы при работе с тяжеловесным гидравлическим оборудованием.

Технология: Обжимную муфту устанавливают на торцы арматуры без специальной подготовки в проектном положении. Обжим (опрессовка) муфт производится за счет работы гидравлического пресса усилием от 60 до 100 тонн. Стандарты и техусловия прописаны в ГОСТ 34278-2017 «Соединения арматуры механические для железобетонных конструкций», а технология соединения описана в ТУ №4842-009-26455602-2017.

Типы соединений: Возможен стык любого класса арматуры разных диаметров, например: переходные муфты, соединяющие арматуру 40 мм и 22 мм.

Применение по типу места в конструкции: Метод идеален по всем технико-экономическим параметрам в вертикальных конструкциях, горизонтальных плоскостных решениях. Может использоваться для горизонтальных балок/ригелей, но цена существенно возрастет, так как в данной конструкции необходимо применять позиционные муфты с повышенной осевой компенсацией.

Плюсы применения обжимных муфт

  • Сокращает расход арматуры.
  • Обеспечивает равнопрочный стык арматуры.
  • Ускоряет темпы возведения арматурного каркаса: за счёт уменьшения длины муфты, без потери усилия разрыва – скорость обжима муфт сокращается от 30 секунд до 3-х минут. Что в условиях больших объёмов позволит выиграть от 3 до 9 месяцев.
  • Выдерживает разрывное напряжение соединения более 600 МПа и циклическую нагрузке в 2 млн ед. .
  • Подходит для разных типов арматуры разного диаметра.
  • Позволяет осуществить сложные переходы и нестандартные конструкторские решения.

Несмотря на различия в технологии монтажа муфты обоих видов демонстрируют экономическую оправданность. Ниже приведена таблица с расчетом стоимостных показателей в зависимости от применяемого метода стыковки.

Сравнение стоимости стыка для разных видов соединений по данным компании «Мосмуфта»

Подводя итоги, можно говорить о следующих преимуществах механического метода:

  • Экономия порядка 30% от стоимости армирования за счет уменьшения расхода арматуры.
  • Обеспечение равнопрочного соединения арматуры.
  • Повышение производительности в сравнении со сваркой.
  • Минимизация воздействия человеческого фактора.
  • Возможность производства в любых погодных условиях и в сейсмически опасных районах.

Однако есть и некоторые сложности, сопряженные с такими факторами:

  • Тяжелое гидравлическое оборудование (пресс).
  • Потребность во вспомогательном персонале или обучении.
  • Контроль качества обжатия каждого стыка.
  • Стоимость оборудования и расходных материалов.

Заключение

При строительстве сложных инженерных сооружений с повышенной нагрузкой технология равнопрочного соединения позволяет уменьшит нагрузку на фундамент, обеспечив большие сроки эксплуатации объектов. Помимо этого, применение механического способа соединения арматуры может существенно снизить сроки возведения, а главное сократить расход арматуры. Экономические расчёты подтверждают преимущество механического способа над более распространёнными: сваркой и соединением внахлест. Как и любой метод, он не может подойти для абсолютно всех ситуаций: иногда использование традиционной сварки может полностью удовлетворить потребности на строительной площадке. В связи с дороговизной высокотехнологичного оборудования, отсутствием квалифицированного специалиста или технологической необходимости применение муфт может быть неоправданно. Поэтому понимание технологий и экономические расчёты помогут грамотно подобрать метод, подходящий для каждой конкретной задачи.

Все для обжима арматуры напрямую от

Компания «Идеал-Логистик»

Наша компания готова предоставить любое решение в области подготовки армокаркасов и предложить вашему вниманию, полный спектр необходимого станочного оборудования напрямую от производителя!

Читать больше

Гарантия высокого качества

Соединение арматуры

Собственное производство муфтовых соеденинений

высокого качества по всем техническим стандартам

Наша продукция

Гарантия высокого качества

Муфты для арматуры

Собственное производство муфтовых соеденинений

высокого качества по всем техническим стандартам

Наша продукция

Гарантия высокого качества

Станки для арматуры

Собственное производство муфтовых соеденинений

высокого качества по всем техническим стандартам

Наша продукция

Гарантия высокого качества

Ключи динамометрические

Собственное производство муфтовых соеденинений

высокого качества по всем техническим стандартам

Наша продукция

Гарантия высокого качества

Гибка арматуры

Собственное производство муфтовых соеденинений

высокого качества по всем техническим стандартам

Наша продукция

Под брендом «FILINICO» производится разнообразное станочное оборудование, в том числе для работы с арматурой

Обжимные муфты

Рекомендуются при производстве работ по стыковке арматурного проката и при проектировании армирования железобетонных конструкций различного назначения, в том числе объектов атомной энергетики.

Подробнее

Резьбовые муфты

Муфтовые резьбовые соединения для обеспечения непрерывного и равнопрочного соединения арматуры диаметром от 16 мм до 40 мм классов А400 (A-III) и А500 по ГОСТ 5781-82, ГОСТ 34278-2017 и другим нормативным документам (ТУ, СТО и т.д.) .

Резбовые муфты с конической резьбой

Механические соединения с помощью конических муфт соединяют стержневую арматуру диаметром от 16 до 40 мм классов А600С, А500С и А400 (A-III) по действующим нормативным документам.

Подрядные работы (услуги)

Выполним работы по стыковке арматуры на вашем объекте или подготовим все необходимое на своих мощностях.

Станочное оборудование и инструменты

Станки для работы с арматурой (Накатные, резьбонарезные,гибки, рубки, правилы, ЗИП, ключи динамометрические)

Техническая документация

Информация по применению, сответствию ГОСТ и прочим нормативным документам.

Хотите получить больше информации? Оставьте заявку!

Наша компания

Кто мы?

Являясь производителем станочного оборудования, а так-же комплектующих и расходных материалов к ним, наша компания осуществляет свою деятельность на территории РФ по комплексному оснащению строительных объектов всем необходимым для работы с арматурой и ее стыковки. В нашем распоряжении имеются несколько производственных площадок оснащенных всем необходимым для производства как станочного оборудования так и ЗИП. А наличие автомобильного парка позволяет нам без задержек и срывов сроков поставки, оснастить вашу площадку всем необходимым.

Читать больше

FILINICO

Этапы сотрудничества

Отправка запроса

Экономический рассчет

Подписание договора

Доставка на объект

Обучение, шефмонтаж

Сервис и техподдержка

Наши последние проекты

Почему мы

01

Соответствие ГОСТ 34278-2017

02

Простота использования

03

Сервисная поддержка

04

Равнопрочность стыка

05

Скорость

монтажа

06

Монтаж в любых

условиях

07

Обучение

персонала

08

Сейсмоустойчивая

конструкция

09

Послегарантийное обслуживание

Чем мы занимаемся?

Продукция нашей компании

Компания «Идеал-Логистик» является обладателем зарегистрированного товарного знака «FILINICO»

Под брендом «FILINICO» производится разнообразное станочное оборудование, в том числе для работы с арматурой (станки для гибки арматуры, станки для рубки арматуры, станки резьбонакатные и резьбонарезные а так-же пресса для арматуры).

Компания «Идеал-Логистик» так же оказывает полный спектр услуг в области механической стыковки арматуры. В нашем распоряжении есть все технологии механической стыковки.

  1. Обжимная, путем холодной деформации с применением гидравлического оборудования (пресс для арматуры + маслостанция).
  2. Резьбовая, путем стыковки двух стержней арматуры с заранее нанесенной цилиндрической резьбой, через муфту с ответной резьбой. В процессе применяется мобильный резьбонакатной станок и муфты фирмы «Идеал-Логистик».
  3. Коническая резьбовая, путем стыковки двух арматурных стержней с заранее нанесенной конической резьбой, через муфту с ответной частью. В процессе применяется мобильный резьбонарезной станок и конические муфты фирмы «Идеал-Логистик»

Наша компания готова предоставить любое решение в области подготовки армокаркасов и предложить вашему вниманию, полный спектр необходимого станочного оборудования напрямую от производителя.

Подпишись

Подпишитесь на нашу рассылку чтобы получать специальные предложения для наших постоянных покупателей!

Ваше имя

Номер телефона

Сообщение

Муфты с конической резьбой — Резьбовые соединения арматуры ConCon

Механические соединения арматуры ConCon предназначены для стыковки арматурных стержней при армировании железобетонных конструкций по безотходной технологии, использовать взамен сварки или нахлестки, а так же в случаях, когда соединения внахлестку или сварные не допускаются нормативными документами или не применяются по конструктивным соображениям.

Среди достоинств данной технологии:

  • отлично подходит для соединения арматуры А400, А500 и А600.
  • есть официальные заключения о возможности применения нашего оборудования при температурах до -60 градусов. То есть — по всей территории РФ и СНГ!

В зависимости от конструкции соединения различают следующие типы соединений:

  • Стандартные применяются в случаях, когда при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.
  • Переходные. Применяются для соединения стержней разных диаметров, когда при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.
  • Позиционные без контргайки и контргайкой. Позиционные соединения без контргайки применяются, когда при монтаже арматуры на стройплощадке вращение стержней затруднено, например, из-за их большой длины, но не невозможно. Позиционные соединения с контргайкой применяются, когда при монтаже арматуры на стройплощадке ни один из соединяемых стержней не может свободно вращаться.
  • Свариваемые. Применяются для присоединения арматурных стержней к стальным конструкциям.

Рис. 1. Стандартное муфтовое соединение ConCon А12

Геометрические параметры, вес, усилие затяжки и маркировка муфт А12 приведены в таблице 1.

Таблица 1.

Диаметр соединяемых стержней, d, мм1214161820222528323640
Наружный диаметр муфты, А, мм1722222727333337424655
Длина муфты, В, мм49556171889196101107121138
Длина нарезки, D, мм1821242936384143465358
Вес муфты, кг0,060,130,130,240,270,360,400,460,610,781,13
Усилие затяжки, Нм4080120150180220270270300300350

Рис. 2. Переходное муфтовое соединение ConCon R11

Геометрические параметры, вес, усилие затяжки и маркировка муфт R11 приведены в таблице 2.

Таблица 2.

Диаметр соединяемых стержней, d,/d2 мм12/ 1614/ 1616/ 2020/ 2220/ 2520/ 2822/ 2525/ 2825/ 3228/ 3232/ 3632/ 40
Наружный диаметр муфты, А мм222227333337333741414652
Длина муфты, В, мм616188919610196101107107121131
Длина нарезки, DL, мм242436384143414346465358
Длина нарезки, DS, мм182124363636384141434246
Вес муфты, кг0,140,130,300,440,410,550,400,500,660,620,801,41
Усилие затяжки, Нм40/ 12080/ 120120/ 180180/ 220180/ 270180/ 270220/ 270270/ 270270/ 300270/ 300300/ 300300/ 350

Рис. 3. Позиционное муфтовое соединение типа Р13

Геометрические параметры, вес, усилие затяжки и маркировка муфт Р13 приведены в таблице 3.

Таблица 3.

Диаметр соединяемых стержней, d, мм1214161820222528323640
Наружный диаметр муфты A, мм2227273333414146525864
Длина муфты, B, мм77808893112116127137144158179
Размер ввернутой полумуфты, Fc, мм4245485363666870798591
Размер вывернутой полумуфты, MaxF0, мм85889398116124128135144158172
Длина нарезки, D, мм1821242936384143465358
Вес муфты, кг0,290,450,500,740,871,211,311,742,383,694,34
Усилие затяжки, Нм4080120150180220270270300300350

Рис. 4. Сварное муфтовое соединение типа С12

Геометрические параметры, вес, усилие затяжки и маркировка муфт С12 приведены в таблице 4.

Таблица 4.

Диаметр соединяемых стержней, d, мм1214161820222528323640
Наружный диаметр муфты A, мм2025253030404040506060
Длина муфты, B, мм3035404550555555606575
Диаметр G, мм1213151617182124283134
Длина нарезки, D. мм1821242936384143465358
Вес муфты, кг0,050,090,090,160,170,350,320,290,520,830,92
Усилие затяжки, Нм4080120150180220270270300300350

Рис. 5. Концевые анкера типа D14

Геометрические параметры, вес, усилие затяжки и маркировка муфт D14 приведены в таблице 5.

Таблица 5.

Диаметр соединяемых стержней, d, мм1214161820222528323640
Наружный диаметр муфты А, мм4146526464758090110120130
Длина муфты, В, мм2326293441444648525864
Диаметр проточки F, мм80808080
Длина проточки E, мм25252530
Вес муфты, кг0,220,310,450,800,951,401,661,942,733,524,18
Усилие затяжки, Нм4080120150180220270270300300350

Рис. 6. Концевые анкера типа D16

Геометрические параметры, вес, усилие затяжки и маркировка муфт D16 приведены в таблице 6

Таблица 6.

Диаметр соединяемых стержней, d, мм1214161820222528323640
Наружный диаметр муфты A, мм3535354040455555757595
Длина муфты, B, мм1921242936384143465358
Диаметр проточки, F, мм20
Длина проточки, E, мм80
Вес муфты, кг0,130,150,170,250,290,390,650,661,381,502,29
Усилие затяжки, Нм4080120150180220270270300300350

Резьбовые муфты для арматуры в Ростове-на-Дону: 168-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Ростов-на-Дону

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Торговля и склад

Торговля и склад

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Резьбовые муфты для арматуры

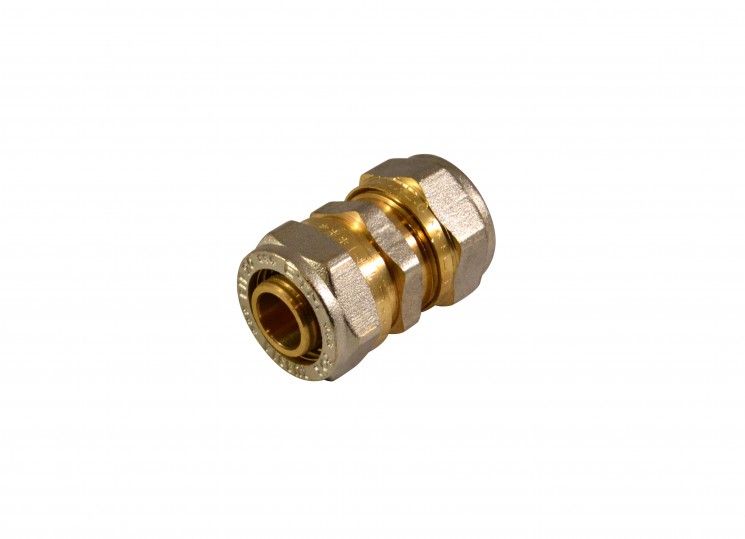

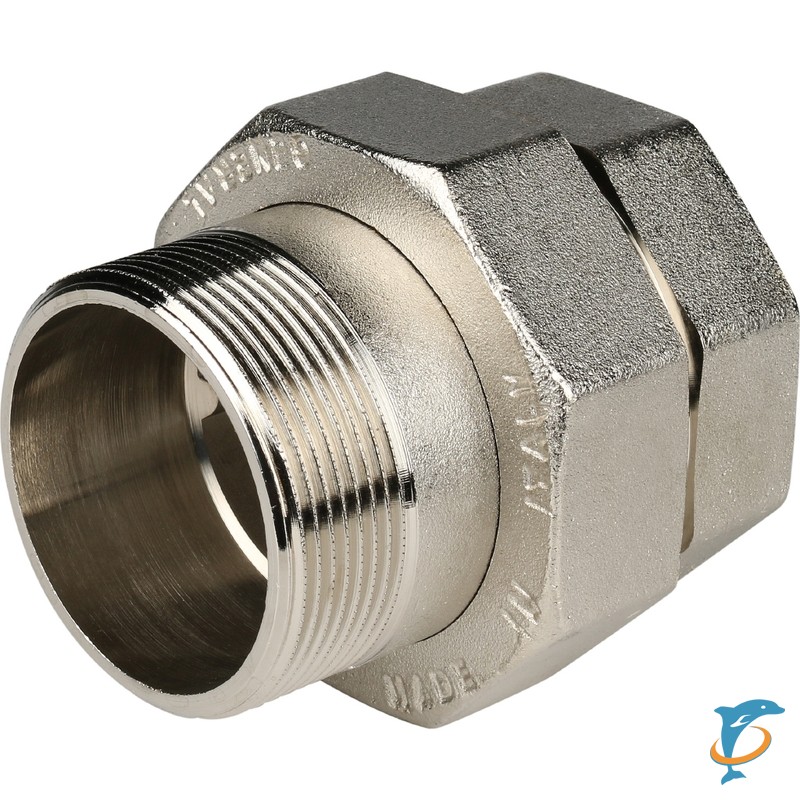

Муфта соединительная обжимная 20-20 мм Comisa (88. 03.435) Тип: муфта, Производитель: Comisa,

ПОДРОБНЕЕЕще цены и похожие товары

Обжимная муфта Tiemme 1100024 Тип: муфта, Производитель: Tiemme, Тип соединения: резьба

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная 1SN DN08 Тип: муфта, Диаметр резьбы: 1 ¼»

ПОДРОБНЕЕЕще цены и похожие товары

Обжимная муфта Tiemme 1000004 Тип: муфта, Производитель: Tiemme, Диаметр трубы: 15 мм

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная с внутренной резьбой Comisa 16 мм-1/2″ Тип: муфта, Производитель: Comisa, Тип

ПОДРОБНЕЕЕще цены и похожие товары

jpg»>

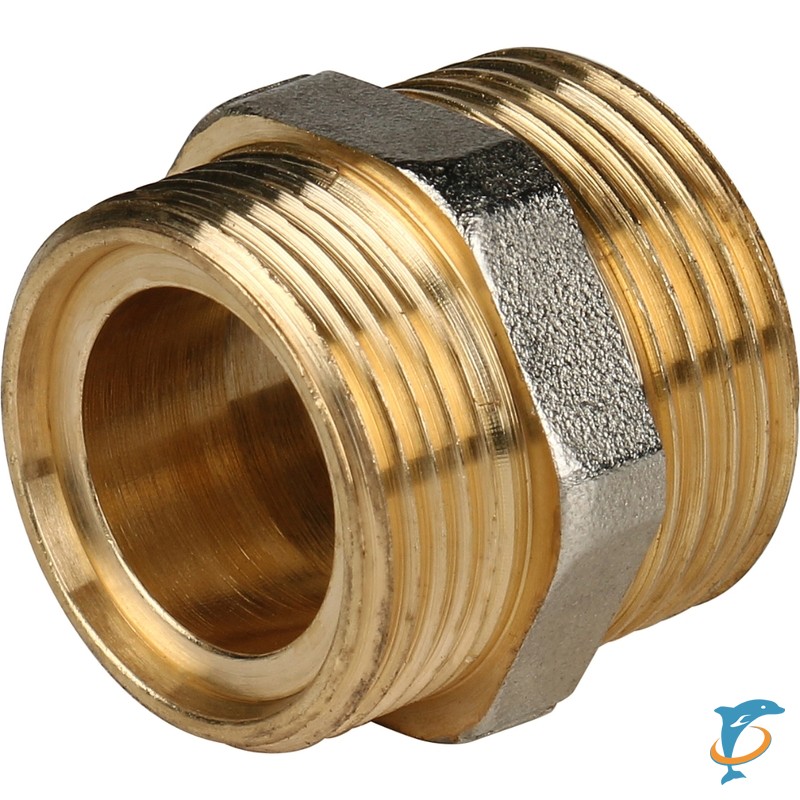

Guidi Marine Муфта соединительная из латуни 0280 0280#100003 3/8” наружная резьба Цвет: Желтый, Код

ПОДРОБНЕЕЕще цены и похожие товары

Guidi Marine Муфта соединительная из латуни 0280 0280#100006 1” наружная резьба Цвет: Желтый, Код

ПОДРОБНЕЕЕще цены и похожие товары

Guidi Marine Муфта соединительная из латуни 0270 0270#100007 1 1/4” внутренняя резьба Цвет: Желтый,

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images2/b1/b5/b1b58889bddc0e0ef831ba745799c26c.jpg»>

Guidi Marine Муфта соединительная из латуни 0280 0280#100005 3/4” наружная резьба Цвет: Желтый, Код

ПОДРОБНЕЕЕще цены и похожие товары

Guidi Marine Муфта соединительная из латуни 0270 0270#100003 3/8” внутренняя резьба Цвет: Желтый,

ПОДРОБНЕЕЕще цены и похожие товары

jpg»>

Guidi Marine Муфта соединительная из латуни 0340 0340#100005 3/4” внутренняя резьба Цвет: Желтый,

ПОДРОБНЕЕЕще цены и похожие товары

Guidi Marine Муфта соединительная из латуни 0280 0280#100007 1 1/4” наружная резьба Цвет: Желтый,

ПОДРОБНЕЕЕще цены и похожие товары

Guidi Marine Муфта соединительная из латуни 0270 0270#100006 1” внутренняя резьба Цвет: Желтый, Код

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная 1SN DN06 Тип: муфта, Диаметр резьбы: 1 ¼»

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images2/f6/d7/f6d78359724b5b834fcd079e2d5ec992.jpg»>

Guidi Marine Муфта соединительная из латуни 0270 0270#100004 1/2” внутренняя резьба Цвет: Желтый,

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжим-В Stahlmann 20×3/4″ (SSFL2003/4BEF) Тип: муфта, Производитель: Stahlmann, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Обжимная муфта Tiemme 1600035 Тип: муфта, Производитель: Tiemme, Тип соединения: резьба

ПОДРОБНЕЕЕще цены и похожие товары

Обжимная муфта Tiemme 1100002 Тип: муфта, Производитель: Tiemme, Тип соединения: резьба

ПОДРОБНЕЕЕще цены и похожие товары

Обжимная муфта Tiemme 1100034 Тип: муфта, Производитель: Tiemme, Тип соединения: резьба

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images2/94/a4/94a42049db9c2a58c2cd4ede6c18916a.jpg»>

Guidi Marine Муфта соединительная из латуни 0270 0270#100008 1 1/2” внутренняя резьба Цвет: Желтый,

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная с фланцем 90х3″ для KR 4000

ПОДРОБНЕЕЕще цены и похожие товары

Обжимная муфта Tiemme 1600007 Тип: муфта, Производитель: Tiemme, Тип соединения: резьба

ПОДРОБНЕЕЕще цены и похожие товары

Обжимная муфта Tiemme 1600007 Тип: муфта, Производитель: Tiemme, Тип соединения: резьба

ПОДРОБНЕЕЕще цены и похожие товары

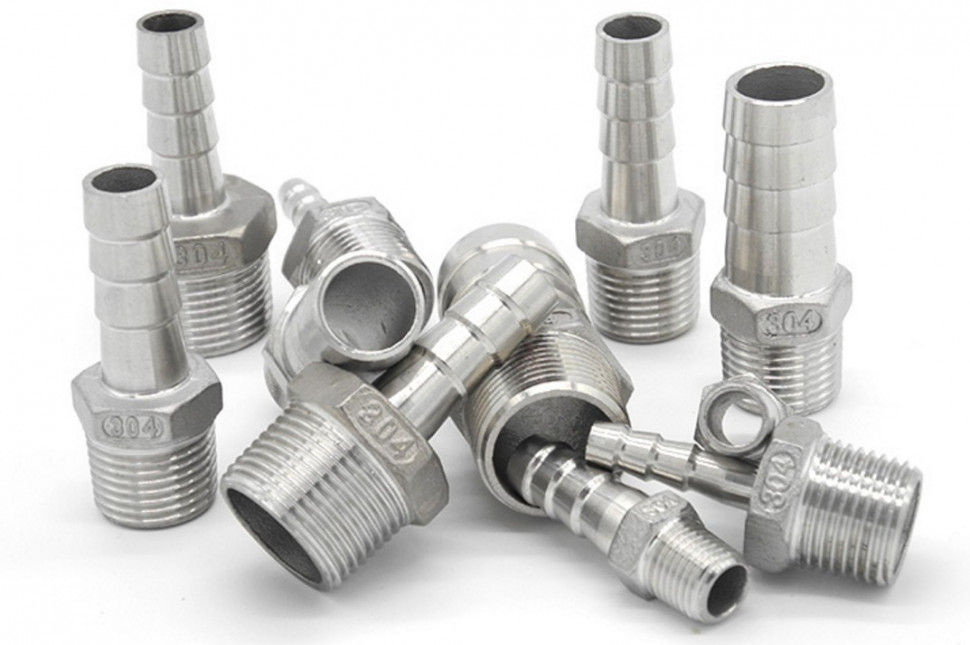

Фитинги для труб — Полная муфта из нержавеющей стали

(пока отзывов нет) Написать рецензию

3-дюймовая полноразмерная муфта — резьба NPT, 150# литой фитинг из нержавеющей стали 316

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема обзора Обязательно

комментариев Обязательно


Артикул:
32 Вт
Наличие:
В наличии
Вес:
2,78 фунта

В настоящее время: $91,66

Часто покупают вместе:

  • Описание
  • Дополнительная информация
  • 0 отзывов

Описание

Полноразмерные муфты — литые фитинги с резьбой NPT 150#

Полные муфты класса 150 представляют собой литые фитинги из нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT) для соединения и/или удлинения труб, идущих в одном направлении. Эти полные муфты имеют резьбу NPT для создания более плотных уплотнений, чем прямая резьба.

  • Использование с воздухом, водой, маслом, природным газом, паром
  • Резьбы
  • NPT и FNPT соответствуют ASME B1.20.1
  • Максимальное давление: 300 фунтов на кв. дюйм при 72 F; 150 фунтов на кв. дюйм при 366 F для пара
  • Максимальное давление пара: 150 psi
  • Отливки из нержавеющей стали
  • соответствуют ASTM A351 ACI Grade CF8 (304) и ACI Grade CF8M (316)
  • Тяжелые резьбовые фитинги 150# — литые
  • Производственные мощности соответствуют стандарту ISO 9001:2008
  • .
  • Гарантия качества на всю трубную арматуру

Размер (дюймы) А Б Вес (фунты) Нержавеющая сталь 304
Номер детали
Нержавеющая сталь 316
Номер детали
1/8″ 0,79 0,55 0,04 15-А 32-М
1/4″ 1,06 0,73 0,07 15-Б 32-Н
3/8 дюйма 1. 10 0,85 0,07 15-С 32-О
1/2″ 1,40 1,05 0,16 15-Д 32-П
3/4 дюйма 1,48 1,25 0,19 15-Е 32-Q
1″ 1,69 1,56 0,37 15-Ф 32-Р
1-1/4 дюйма 1,89 1,91 0,53 15-Г 32-С
1-1/2″ 1,89 2,17 0,65 15-Н 32-Т
2 дюйма 2,20 2,62 0,99 15-я 32-У
5-1/2″ 2,56 3,33 2,07 15-Ж 32-В
3 дюйма 2,80 3,96 2,77 15-К 32 Вт
4 дюйма 3,27 5. 10 5.11 15-л 32-Х
6 дюймов 3,94 7,06 7,95 15-Л6 32-Х6

* Размеры приведены только для справки. Если вам требуются более жесткие допуски, мы рекомендуем специальное решение .

Просмотреть всеЗакрыть

Дополнительная информация

Размер (дюймы):

3,00 (3 дюйма)

Тип материала:

Нержавеющая сталь 316

Тип продукта:

Полная муфта

Категория:

Фитинги для труб

Номинальное давление (psi):

150

Торцевое соединение:

NPT

Вес (фунты):

2,78

Просмотреть всеЗакрыть

0 Отзывов

Просмотреть всеЗакрыть

Соединения One-Touch — Резьбовые соединители | MISUMI

000000009terterter
  • 790676767676767676767676767676767676767676767676767676769н. Тот же день

    Стандартный

  • 7 Доступен
    В наличии

    4 дня

    Water / Air Fluorine Rubber -15~60°C 4 1 (R1/8)
    Available

    4 Days

    Water / Air Fluorine Rubber -15~60°C 4 2(R1/4)
    Available

    Тот же день

    Stock

    Water / Air Fluorine Rubber -15~60°C 4 M5
    Available

    4 дня

    Вода/воздух Фторкаучук -15~60°C 6 1 (R1/8)
    В наличии

    4 Days

    Water / Air Fluorine Rubber -15~60°C 6 2(R1/4)
    Available

    4 дня

    Water / Air Fluorine Rubber -15~60°C 6 3(R3/8)
    Available

    4 Days

    Water / Air Fluorine Rubber -15~60°C 6 M5
    Available

    4 Days

    Water / Air Fluorine Rubber -15~60°C 8 1 (R1/8)
    Available

    4 дня

    Вода/воздух Фторкаучук -15~60°C 8 2(R1/4)
    В наличии

    4 Days

    Water / Air Fluorine Rubber -15~60°C 8 3(R3/8)
    Available

    4 дня

    Water / Air Fluorine Rubber -15~60°C 10 1 (R1/8)
    Available

    Тот же день

    Stock

    Water / Air Fluorine Rubber -15~60°C 10 2(R1/4)
    В наличии

    4 Days

    Water / Air Fluorine Rubber -15~60°C 10 3(R3/8)
    Available

    4 дня

    Вода/воздух Фторкаучук -15~60°C 10 4(R1/2)
    В наличии

    4 Days

    Water / Air Fluorine Rubber -15~60°C 12 2(R1/4)
    Available

    4 дня

    Water / Air Fluorine Rubber -15~60°C 12 3(R3/8)
    Available

    4 Days

    Water / Air Fluorine Rubber -15~60°C 12 4(R1/2)
    Available

    Тот же день

    Склад

    Воздух [Латунь] Латунь•(химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук 9°0 ~090 9°0360 ~090) Нитриловый каучук C 4 1 (R1/8)
    В наличии

    Тот же день

    Склад

    Воздух [Латунь] Латунь•(химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук) 6660 90 ~90 90~90 9090 C 4 2(R1/4)
    В наличии

    Тот же день

    Склад

    Воздух [Латунь] Латунь•(химическое никелирование) [Стандарт (Brass)] C36000 Brass (Brass) [Стандарт (NBR Nitrile Rubber)] Нитрильная резина 0 ~ 60 ° C 4 M5
    Воздух [Латунь] Латунь• (химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук)] Нитрилкаучук 0~60°C 6 1 (R1/8)
    В наличии

    Тот же день

    Стандартный

    Воздух [Латунь] Латунь• (химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук 9°0 ~0360 9°0360 ~090) Нитриловый каучук С 6 2(R1/4)
    В наличии

    4 дня

    Воздух [Латунь] Латунь• (Химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (нитрилкаучук NBR)] Нитрилкаучук 9067 0~C 6 3(R3/8)
    В наличии

    Тот же день

    Склад

    Воздух [Латунь] Латунь•(химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук) 6660 90 ~90 90~90 9090 9090 Нитриловый каучук C 6 M5
    В наличии

    Тот же день

    Склад

    Воздух [Латунь] Латунь•(химическое никелирование) [Standard (Brass)] C36000 Brass (Brass) [Standard (NBR Nitrile Rubber )] Nitrile Rubber 0~60°C 8 1 (R1/8)
    Available

    Тот же день

    Стандартный

    Воздух [Латунь] Латунь• (химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук)] Нитрилкаучук 0~60°C 8 2(R1/4)
    В наличии

    4 дня

    Воздух [Латунь] Латунь•(Химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (нитрилкаучук NBR)] Нитрилкаучук 9067 0~C 8 3(R3/8)
    В наличии

    4 дня

    Воздух [Латунь] Латунь•(Химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (нитрилкаучук NBR)] Нитрилкаучук 9067 0~C 10 1 (R1/8)
    В наличии

    Тот же день

    Склад

    Воздух [Латунь] Латунь•(химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук) 6660 90 ~90 90~90 9090 9090 Нитриловый каучук C 10 2(R1/4)
    В наличии

    Тот же день

    Склад

    Воздух [Латунь] Латунь•(химическое никелирование) [Standard (Brass)] C36000 Brass (Brass) [Standard (NBR Nitrile Rubber )] Nitrile Rubber 0~60°C 10 3(R3/8)
    Available

    4 дня

    Воздух [Латунь] Латунь• (Химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (нитрилкаучук NBR)] Нитрилкаучук 0~60°C 10 4(R1/2)
    В наличии

    Тот же день

    Стандартный

    Воздух [Латунь] Латунь• (химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук 9°0 ~0360 9°0360 ~090) Нитриловый каучук С 12 2(R1/4)
    В наличии

    4 дня

    Воздух [Латунь] Латунь•(Химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (нитрилкаучук NBR)] Нитрилкаучук 9067 0~C 12 3(R3/8)
    В наличии

    4 дня

    Воздух [Латунь] Латунь• (химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (нитрилкаучук NBR)] Нитрилкаучук 0

    0~ 12

    4(R1/2)
    В наличии

    4 дня

    Воздух [Латунь] Латунь•(химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (NBR нитриловый каучук)] Нитриловый каучук 0~60°C 16 3(R3/8)
    9 4 дня

    Воздух [Латунь] Латунь• (Химическое никелирование) [Стандарт (латунь)] C36000 Латунь (латунь) [Стандарт (нитрилкаучук NBR)] Нитрилкаучук 9067 0~C 16 4(R1/2)

    Соединение API и резьба для обсадных и насосно-компрессорных труб (муфта OCTG)

    Соединение API относится к стальным муфтам, которые используются для соединения обсадных труб и насосно-компрессорных труб. Муфта нефтяного сортамента, также известная как муфта нефтяного сортамента, обычно изготавливается бесшовного типа, с той же маркой материала, что и тело трубы (API 5CT K55/J55, N80, L80, P110 и т. д.), с тем же PSL или с более высоким качеством, чем требуется. Такая же термообработка также применима, за исключением особых требований.

    Стальная муфта Определение

    Как мы знаем, стальная трубная муфта представляет собой короткую трубу или трубку с резьбой на обоих концах, используемую для соединения трубопроводов. Таким образом, это своего рода фитинги для труб, которые с резьбовым соединением удобны для обслуживания трубопровода или замены сломанной трубы.

    Для чего используется соединение API?

    Проще говоря, это цилиндр с внутренней резьбой для соединения двух отрезков трубы с резьбой.

    С этой целью муфта стандарта API 5CT играет важную роль в соединении обсадных и насосно-компрессорных труб. Напротив, самым большим отличием обычных муфт для стальных труб является то, что процессы изготовления муфт API являются более строгими, требуют точного контроля в различных процессах, как указано выше.

    Выбор сырья
    Механические испытания, включая предел прочности при растяжении
    Испытание на удар
    Контроль химических свойств
    Испытание на сульфидное растрескивание под напряжением (для классов материала C90 или T95)
    Допуски на размеры, внешний диаметр, толщину стенки, длину и прямолинейность
    Контроль резьбы, резьбы количество на дюйм, угол резьбы и т. д. (вариант резьбы Premium будет более строгим)
    Термическая обработка
    Дополнительная маркировка
    Сертификация материала
    Уровень спецификации продукта (PSL-2 или PSL-3)

    Спецификация муфты API

    Как мы уже говорили, одна из важных характеристик муфты API состоит в том, что она должна быть бесшовной, другая — того же класса, что и корпус обсадной трубы или НКТ, и эти материалы используются для изготовление заглушки муфты.

    Муфта должна быть изготовлена ​​из муфтовых заготовок или из муфтовой заготовки, в том числе изготовленной методом горячей штамповки. (За исключением того, что муфты марок C110 и Q125 не должны быть изготовлены методом горячей штамповки. Материал этих двух марок обычно отличается от материалов других марок, поэтому, если вы покупаете муфты этой марки, вам следует уделить больше внимания правилам, приведенным в спецификации API 5CT.)

    API Тип сырья для муфт

    Сырье для муфт, называемое или подразделяемое на:
    • Материал для муфт
    • Материал для муфт
    • Заготовки для муфт
    • Вспомогательный материал
    Все это можно рассматривать как материал без резьбы, используемый для изготовления отдельных связь.

    Заготовки муфты, как показано на рисунке ниже



    Термическая обработка или заменители материалов (особые требования)

    Если в заказе на поставку не указаны типы термообработки, обсадная труба J55/K55 или трубная муфта должны поставляться в виде проката , нормализованное, нормализованное и отпущенное или закаленное и отпущенное.
    • Трубопровод J55 EU должен быть оснащен муфтами со специальным зазором класса L80 типа 1, если это указано в заказе.
    • Корпус J55 и K55 BTC должен быть оснащен муфтами L80 типа 1, если это указано в заказе на поставку.
    • Нормализованная обсадная или насосно-компрессорная труба N80 типа 1 должна быть оснащена либо нормализованными и отпущенными муфтами N80 типа 1, либо N80Q.
    • Трубки N80 тип 1 и N80Q EUE должны быть снабжены муфтами P110 со специальным зазором, если это указано в заказе на поставку.
    • Обсадные трубы N80 Type 1 и N80Q должны быть оснащены муфтами класса P110, если это указано в заказе на поставку.

    Механические свойства муфты

    Механические свойства муфты обсадной или насосно-компрессорной трубы должны соответствовать пунктам 7 и 10, включая частоту испытаний, условия повторных испытаний и т. д. Эти протоколы испытаний можно показать стороннему инспектору, назначенному клиентом.

    Сколько типов муфт API

    Существует несколько типов, охватываемых стандартом API 5CT для спецификаций муфт, которые классифицируются как обычные муфты, муфты со специальным зазором, комбинированные муфты, редукционные муфты, муфты с уплотнительным кольцом и обычные муфты со специальными коническими трубками.

    Обычные муфты

    Диаметры обычных муфт соответствуют API 5CT, таблицы C.32–C.35 или таблицы E.32–E.35. Поверхность контакта с опорой муфты, внутренние и внешние кромки, должны быть закруглены или сломаны, но не должны значительно уменьшать ширину поверхности опоры (размер b), поскольку меньшая толщина не будет безопасной для удержания веса трубы. Концы муфт должны быть обращены точно под прямым углом к ​​оси.

    Муфты со специальным зазором

    В случае, указанном в контракте, должны быть поставлены муфты со специальным зазором (уменьшенный наружный диаметр Wc) для контрфорсной (соединение BTC) обсадной колонны и НКТ с внешней высадкой (соединение EUE). Если не указано иное, муфты НКТ с внешней высадкой со специальными зазорами должны иметь специальную фаску на обоих концах. Внутренние и внешние края опорной поверхности должны быть закруглены или скошены. Концы (или притупленная поверхность при скосе) муфт должны быть обращены под прямым углом к ​​оси.

    Размеры и допуски муфты со специальным зазором должны соответствовать таблицам C. 33 и C.35 или таблицам E.33 и E.35 и рисункам D.3 и D.5. Обозначение цвета см. пункт 11.

    Комбинированные муфты

    Комбинированные муфты с различными типами резьбы одного и того же размера должны быть поставлены, если это указано в контракте. Минимальная длина и минимальный наружный диаметр этой муфты должны быть достаточными для работы с резьбой указанного размера.

    Муфты редукционные

    Муфты редукционные также являются разновидностью муфт, используемых для соединения двух труб разного диаметра с одинаковыми или разными типами резьбы
    на двух концах. То же самое с комбинированной муфтой, минимальная длина и минимальный диаметр переходных муфт должны быть достаточными для поддержки указанного размера и резьбы.

    Муфты с уплотнительными кольцами

    Муфты с уплотнительными кольцами, соответствующие требованиям, должны поставляться, если это указано в заказе на поставку. Пазы могут быть нарезаны до или после нарезания резьбы по выбору производителя. Канавки и резьба не должны иметь ребер, плетения и лент, которые ослаблены или могут ослабнуть и завернуться в ложе резьбы. Муфты проверяют после окончательной обработки канавки.

    Муфта со специальным зазором

    Если указано в заказе, должны быть поставлены муфты со специальным зазором (уменьшенный наружный диаметр) для контрфорсной обсадной колонны и внешней высаженной НКТ.

    Муфта комбинированная

    Муфта редукционная предназначена для соединения двух труб разного диаметра с одинаковыми или разными типами резьбы на двух концах и должна быть поставлена, если это указано в договорах. Минимальная длина и минимальный диаметр переходных муфт должны соответствовать указанному размеру и типу резьбы.

    Различия между обсадной муфтой и трубной муфтой

    Существуют муфты для обсадных труб и муфты для НКТ, функция та же, что и для соединения труб друг с другом. С другой стороны, между ними все же есть некоторые различия.

    Муфта насосно-компрессорная

    Обычно максимальный диаметр муфты НКТ составляет 4 1/2 дюйма, так как труба НКТ применяется для бурения (внутри НКТ находится насосная штанга для бурения/перекачки нефти), типы муфт более разнообразны и строгий, чем корпус, в основном используется муфта с высадкой утолщенного типа (внутренняя высадка и внешняя высадка), для краткости — муфта EUE, она наиболее благоприятна для трубных соединений. Трубка с муфтовым соединением на конце ЕС (EUE), также называемая UPTBG. Из-за того, что конец трубки утолщен (расстроен), соединительная нагрузка лучше, чем контрфорсная муфта.
    Контрфорсная муфта другого типа, используемая для соединения труб, имеет ту же толщину, что и тело трубы, называется трубкой NU end (NUE) или TBG.

    Характеристики

    Муфта НКТ может решить проблему усталостного разрушения существующей муфты из-за концентрации напряжений. Конец маслопровода соединен с внутренней стенкой муфты конической резьбой. Конец корпуса муфты и масляная трубка соединены плоской резьбой с одинаковым шагом резьбы. Муфта не так проста в усталостном разрушении и имеет хороший эффект соединения. Это может эффективно предотвратить аварию с разрывом колонны труб нефтяной скважины.

    Муфта обсадная

    Муфта обсадная предназначена для размеров более 4 1/2 дюйма. В отличие от муфты НКТ, муфта обсадной колонны обычно не нуждается в утолщении (без высадки), что означает отсутствие муфты обсадной колонны с высадкой, поэтому она бывает следующих типов:
    • BTC: Муфта с контрфорсом
    • LTC: Муфта с удлиненной контрфорсом
    • STC : Короткая контрфорсная муфта
    Все три типа имеют одинаковую толщину корпуса обсадной трубы, но имеют разную длину.

    Муфта масляного картера необходима для соединения двух корпусов. Способ изготовления муфт такой же, как у бесшовных труб. Стальная труба заканчивается внутренней резьбой для соединения с верхним и нижним кожухом. Для обеспечения герметичности соединения строго требуется точность резьбы.

    Резьба API

    Резьба API предназначена для резьбы, изготовленной и проверенной в соответствии с API 5B. Муфты не должны расширяться для обеспечения требуемой конусности резьбы в соответствии со спецификациями API.

    (ПРИМЕЧАНИЕ Муфты с резьбой API могут не иметь герметичности, равной внутреннему давлению текучести тела трубы, из-за недостаточного опорного давления между муфтой и штифтом.)

    API 5B

    API 5B является стандартной спецификацией для нарезания резьбы, измерения и проверки резьбы обсадных труб, труб и трубопроводов.

    Нарезание резьбы и калибрование

    API 5B охватывает размеры, допуски и маркировку для резьбы API и калибров, которые контролируют критерии приемки резьбы. Он включает в себя датчики резьбовых элементов, инструменты и требования к проверке резьбы линейных труб, обсадных и насосно-компрессорных труб (круглая резьба), а также опорных соединений обсадных труб. Размеры резьбы, указанные без спецификаций (или обозначенные как NA), не подлежат проверке диаметра, овальности и дополнений. Размеры резьбы, показанные без допусков, относятся к основе конструкции соединения и не подлежат измерению для определения приемлемости продукта.

    Покрытие — инспекция

    Проверка резьбы проводится в месте производства перед отправкой, включая проверку на каком-либо промежуточном этапе, в пункте назначения или сторонней инспекционной компанией от покупателя или производителя.

    Изготовитель также имеет право использовать другие инструменты или методы для контроля производственных операций; Но материал должен быть принят или отклонен в случае, если результат проверки соответствует стандарту или нет. Проверка резьбы выполняется с использованием инструментов, предназначенных для измерения функциональных взаимосвязей нескольких элементов резьбы или измерения отдельного элемента резьбы.

    Требования к проверке включают измерения зазора, диаметра, овальности, придатка, конусности, шага, высоты и угла резьбы. Следует отметить, что эти спецификации применимы только к количеству резьбы, меньшему или равному 11 1/2 на дюйм (что составляет 0,45 или меньше оборотов на мм). Калибры-кольца и калибры-пробки предназначены для измерения функционального размера внутренней или наружной резьбы. Отдельные элементы резьбы, перечисленные в API 5B, измеряются одним или несколькими специальными приборами.

    Соединение Premium и резьба тип

    Соединение «Премиум» — это тип соединения более высокого класса, предназначенный для соединения обсадных или насосно-компрессорных трубопроводов. Причина использования соединения премиум-класса связана с его высокими характеристиками уплотнения, высокой прочностью и долговечностью.

    Муфты Premium и резьба Premium являются запатентованным продуктом, который может производиться или продаваться только с разрешения производителя. Ниже приведены распространенные бренды или модели соединений премиум-класса.
    • Vam Top, VAM FJL: Резьба от компании Vam Services.
    • Клин Tenaris (TSH), серии W511, W533; Синяя серия; Гидрил серии HYD CS.
    • Поисковые соединения Seal-Lock-Flush (SLX), Seal-Lock Semi Flush (SLSF).
    • Резьбовое соединение BGT от Baosteel
    • TPCQ от TPCO

    Размеры соединений API

    Размеры соединений обсадных и насосно-компрессорных труб API варьируются от 1,05 дюйма до 20 дюймов (от 26,7 мм до 508 мм), толщина стенки обычно составляет от 0,16 дюйма до 1 дюйма. дюйм (от 4,2 мм до 22 мм).

    Размеры и допуски

    Существует несколько групп, определенных в API 5CT для типов муфт, которые следует детализировать следующим образом:
    Для групп 1, 2 и 3. Если не указано иное в договоре купли-продажи, размеры муфт и допуски должны соответствовать API 5CT, таблицам C.32–C.35 или таблицам E.32–E.35.
    Для группы 4: Для муфты может выполняться не только внутренняя обработка, но и внешняя обработка. За исключением муфт и резьбы API, которые должны соответствовать C.32 и C.33 или E.32 и E.33, в случае других соединений, муфт или резьбы (соединение Premium), размеры муфт должны быть указаны в соглашении.

    Ниже мы перечисляем два распространенных размера муфт API: BTC для обсадных труб и EUE для НКТ. 1). Качество внешнего вида

    Согласно спецификации API 5CT внутренняя и внешняя поверхность муфты не должна иметь складок, трещин, расслоений, окалины и других дефектов.

    2). Методы испытаний

    Испытания для изготовления муфт аналогичны обсадным и насосно-компрессорным трубам, которые включают: испытание на растяжение, испытание на сплющивание, испытание на гидростатическое давление, испытание на растрескивание под действием сульфидной коррозии, определение размера зерна, испытание на поперечный удар и испытание на твердость.

    Octal поставляет муфты API для соединений обсадных и насосно-компрессорных труб. Не стесняйтесь обращаться к нам по любому запросу, относящемуся к API или соединениям премиум-класса.

    Запросить предложение

    Сборка резьбовых пластиковых фитингов | Фурнитура ЛАСКО

    Что можно и чего нельзя делать при сборке резьбовых пластиковых фитингов

    Сегодня существуют миллионы километров пластиковых труб с резьбовыми фитингами, обеспечивающими надежную работу без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причиной этого является неправильная сборка резьбовых соединений.

    Вот некоторые рекомендации по сборке стыков из ПВХ:

    • Не затягивайте соединения слишком сильно, сделав им «еще один оборот для уверенности». .
    • Не оборачивайте тефлоновой лентой, тефлоновой пастой или трубной смазкой, чтобы увеличить объем или смазать соединение. Обязательно используйте герметик для резьбовых соединений.
    • Не используйте «более прочные» резьбовые фитинги сортамента 80, полагая, что они могут решить проблему расщепления из-за чрезмерного затягивания.
    • Используйте только резьбовые фитинги сортамента 40 с трубами и фитингами сортамента 40.
    • Не затягивайте слишком сильно.
    • Затяните от руки плюс один или два оборота.

    На фитингах из ПВХ с наружной резьбой диаметр каждой последующей резьбы немного больше, чем у предыдущей. Женские нити последовательно уменьшаются. Это называется конусностью, и степень конусности указана (1¾ градуса) в Американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

    Поскольку резьба сужена, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это расколет охватывающую арматуру так же, как клин, забитый кувалдой, расколет пень.

    Величина деформации увеличивается по мере уменьшения размера трубы. Следовательно, резьбовые соединения меньшего диаметра легче разрезать, чем соединения большего диаметра. Фитинги меньшего диаметра также легче перетянуть, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и напряжения растяжения в зависимости от диаметра трубы.

    «Напряжение» (растягивающее напряжение) представляет собой силу, создаваемую растяжением наружной резьбы, умноженную на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Деформация за оборот после затяжки от руки для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение за оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота сильнее, чем от руки, создаст растягивающее напряжение 7 152 фунтов на квадратный дюйм. Соединение обречено на провал, так как напряжение превышает предел прочности на растяжение ПВХ в 7000 фунтов на квадратный дюйм, даже без добавления напряжения на растяжение, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

    Таблица 1
    Уровни деформации и растягивающих напряжений в резьбе из ПВХ.









      Затяжка вручную+2 оборота

    Размер

    Деформация/поворот

    Напряжение/поворот

    Максимально допустимый

    Гидростатическое напряжение

     (IPS)

     (в/в)

     (psi)

     (psi)

    ½

     0,00588

     2352

     6704

    ¾

     0,00461

     1844

     5688

     1

     0,00447

     1788

     5576

     1 ¼

     0,00349

     1396

     4792

     1 ½

     0,00302

     1208

     4416

     2

     0,00239

     956

     3912

     2 ½

     0,00287

     1148

     4296

     3

     0,00234

     936

     3872

     4

     0,0018

     720

     3440

    Правильный способ сборки резьбового соединения из ПВХ – Таблица 40 или 80 – затяжка от руки плюс один-два оборота – не более. Два оборота после затяжки от руки плюс напряжение системного давления находятся в пределах предела прочности на растяжение однодюймового ПВХ. ([1788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5576 фунтов на квадратный дюйм).

    Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

    Тефлоновая лента, тефлоновая паста и трубная присадка предназначены для металлических труб и фитингов. Соединения металлических фитингов затягивать труднее, чем пластиковые; поверхности имеют тенденцию к истиранию без помощи таких смазок, как тефлон или трубная смазка. Пластиковые фитинги в такой смазке не нуждаются.

    Когда тефлоновая лента наматывается на пластиковую наружную резьбу, это увеличивает деформацию и напряжение растяжения. Тенденция большинства установщиков состоит в том, чтобы неправильно намотать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает загрязнение и напряжение.

    Тефлоновая паста и присадка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может привести к чрезмерному крутящему моменту.

    При работе с резьбовыми пластиковыми фитингами используйте подходящий герметик. Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

    Незатвердевающий компаунд под давлением воды проникает в потенциальные места утечки, тем самым выполняя настоящую герметизирующую функцию. Ленты и затвердевающие пасты позволяют образовать путь утечки, когда соединение отвинчивается, механически изгибается или расширяется при повышении температуры.

    Герметик должен быть совместим с пластиком. Многие марки герметиков для труб содержат масла, растворители или носители, которые могут повредить пластик. Надлежащий герметик должен быть сертифицирован производителем как безвредный для материала фитинга и не загрязняющий жидкость в трубе.

    Наконец, герметик не должен смазывать соединение до такой степени, что будет поощряться чрезмерное затягивание. Некоторые герметики, представленные на рынке, отвечают всем этим требованиям.

    Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте те же резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

    Многие установщики систем пластиковых трубопроводов, которые сталкиваются с проблемами расщепления, полагают, что фитинги сортамента 40 непрочны. Они пришли к выводу, что проблему можно решить, перейдя на «более прочную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

    Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы как к системам Schedule 80, так и к системам Schedule 40. Хотя стенки фитингов с внутренней резьбой Schedule 80 толще, толщина стенок не влияет на уровни напряжений и деформаций. См. Таблицу 1.

    Во-вторых, установщики считают, что системы Schedule 80 прочнее, поскольку они имеют более высокие номинальные значения давления, чем системы Schedule 40. Это верно только при сравнении систем с компонентами, склеенными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, то номинал всей системы должен быть снижен на 50 процентов.

    Таблица 2
    Максимальное статическое давление* для ПВХ типа 1120 при 73°F

      Размер

    Расписание 40

    Расписание 80



     (IPS)

    Сварка растворителем

    Сварка растворителем

    Резьбовое соединение

    ½

     600

     850

    425

    ¾

     480

     690

     345

     1

     450

     630

     315

     1¼

     370

     520

     260

     1½

     330

     470

     235

     2

     280

     400

     200

     2½

     300

     420

     210

     3

     260

     270

     185

     4

     220

    320

     160

    Это снижение рейтинга связано с уменьшением толщины стенки фитинга из-за резьбы. Кроме того, большинство пластиков, включая ПВХ, «чувствительны к насечкам». Когда гладкая стенка пластиковой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, подобно тому, как толстый лист стекла ломается по нанесенной на его поверхности линии. Вот почему наличие даже одного резьбового фитинга в системе требует уменьшения на 50%.

    Помня об этих правилах, можно избежать многих ненужных головных болей и затрат, связанных с неправильной установкой систем.



    Тип резьбы для фитингов из ПВХ

    Существует множество различных стилей резьбы, которые используются в производстве фитингов из ПВХ. Далее поясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили: стандартная V-образная резьба, контрфорсная резьба и резьба ACME.

    Стандартная V-образная резьба

    Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный материал, является очень хорошим примером.

    Для резки стекла на поверхности процарапывается насечка. Надрез создает высокую концентрацию напряжения или концентратор напряжения, что обозначено красной областью на диаграмме выше. Приложение изгибающей нагрузки приведет к разрушению стекла вдоль стойки напряжения или выемки.

    Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжения, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на пазе типа «V».

    Напряжение, возникающее в точке «V», существенно снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50 % в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

    Контрфорсная резьба

    Некоторые производители выпускают шарнирные соединения с альтернативным профилем резьбы, называемым контрфорсной резьбой. Они продвигают косые насечки на своих нитях, добавляя прочности. Правда в том, что эти «контрфорсные» резьбы по-прежнему имеют V-образный паз в основании профиля резьбы, что, следовательно, делает их чувствительными к изгибающим нагрузкам. Прочность этих фитингов по-прежнему существенно снижена.

    Резьба ACME

    Резьба ACME имеет конфигурацию, исключающую V-образный вырез. Это специальная резьба, обеспечивающая зазор с трубами любого диаметра и обеспечивающая высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку не имеет V-образного надреза.

    Поворотные соединения и соединения для труб и фитингов Westlake имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительная особенность резьбы в стиле ACME заключается в том, что она обеспечивает «свободное» и «легкое» движение до правильного зацепления. Эта функция предотвращает «прилипание», «блокировку» или «заедание», характерные для деталей с резьбой из ПВХ.



    Пластик с резьбой в системах

    Компания Westlake Pipe & Fittings включила эту статью Института пластиковых труб о пластике с резьбой в системах. Обсуждаются рекомендации по добавлению в систему резьбовых пластиковых фитингов.

    Хотя резьбовые термопластиковые системы не рекомендуются для систем высокого давления, трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два явных преимущества. Их можно быстро демонтировать для временного демонтажа, а также использовать для соединения пластиковых и непластиковых материалов. Следует соблюдать следующие рекомендации по изготовлению резьбовых соединений термопластичных труб и фитингов, адаптированные из Института пластиковых труб:

    1. Нарезайте только трубы с толщиной стенки, равной или превышающей толщину трубы сортамента 80.
    2. Для труб из ПВХ и ХПВХ, рассчитанных на номинальное давление, уменьшите номинальное давление трубы с резьбой в два раза по сравнению с трубой без резьбы.
    3. Для нарезания резьбы используйте только гребенки, предназначенные для пластмассы. Держите штампы чистыми и острыми. Не режьте ими другие материалы.
    4. Тиски для удержания трубы при нарезании резьбы и трубный ключ должны быть сконструированы и использованы таким образом, чтобы не повредить трубу. Рекомендуется использовать ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
    5. Можно использовать следующую общую процедуру для нарезания резьбы: — Используйте плашку с соответствующими направляющими, чтобы плашка начиналась и шла под прямым углом к ​​оси трубы. Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попасть на бегунок. Это предотвращает вибрацию и способствует получению чистой и гладкой резьбы.
    6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей трубной смазкой.
    7. При свинчивании резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно одного-двух оборотов после затяжки от руки. Дальнейшее затягивание может привести к расколу пластиковых деталей с внутренней резьбой.

    Переходы от пластиковых трубопроводов могут быть выполнены с фланцами, резьбовыми фитингами или муфтами. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

    ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI)A Подразделение Общества индустрии пластмасс, Inc.
    250 Park Avenue, New York, New York 10017  (212) 687-2675



    Почему резьбовые соединения выходят из строя

    Чтобы понять, что происходит при затягивании резьбового соединения, мы должны понимать механизм затягивания соединения. Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы сжать два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка навинчивается на болт, гайка «свободно вращается» и легко вращается по всей длине резьбы. Поскольку стальные стержни сжаты вместе, гайка больше не вращается свободно, а оказывает сопротивление вращению или крутящему моменту.




    Крутящий момент 45 фунтов на болте 3/8 дюйма обеспечивает усилие растяжения 7000 фунтов



    Чем больше крутится гайка, тем больше сопротивление или крутящий момент. Дополнительный поворот гайки и ее ход по резьбе создают прижимную силу к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием стальных стержней. При этом гайка пытается вытащить головку болта через отверстие в стержнях. Вытягивание болта или растяжение является ключевой частью успешного болтового соединения. Во многих высокотехнологичных приложениях мера силы зажима определяется удлинением или растяжением болта как более точным, чем показание крутящего момента. Прочность на растяжение стального вала, болта в этом примере и его удлинение более стабильны, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика плотность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение тугих соединений является результатом приложения нагрузок, которые деформируют или растягивают соединительные детали.

    Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается резьбовое соединение с конической трубой. Точно так же, как болт и гайка, до тех пор, пока не возникнет прижимное усилие, коническая резьба «свободно вращается» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента заклиниваются вместе на большем количестве оборотов, внутренние силы увеличиваются.

    Национальная трубная резьба имеет конусность 1¾°, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба последовательно уменьшается. При трубной резьбе 1 дюйм угол конусности означает, что каждая соседняя резьба составляет 0,0055 дюйма или примерно толщину этой страницы, отличающуюся по диаметру. По мере того, как наружная и внутренняя резьбы поворачиваются за пределы «свободного хода», части заклиниваются вместе, в результате чего внутренняя резьба растягивается, а охватываемая слегка сжимается. Этот конус означает, что, когда резьба затягивается от руки, любое дополнительное заклинивание двух частей вызовет напряжение в охватывающих частях. Так как практически все материалы прочнее при сжатии, чем при растяжении. Даже если резьбовые части с наружной и внутренней резьбой имеют одинаковую прочность или материал, внутренняя часть будет растягиваться до разрушения до того, как охватываемая часть выйдет из строя при сжимающей нагрузке. . Помните, что герметичность соединения является результатом сопротивления материалов растяжению. Сталь обладает пределом прочности или сопротивлением растяжению примерно в семь раз больше, чем ПВХ, а это означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение, чем металлические фитинги.

    Диаметр шага

    Это означает, что при каждом повороте после затягивания пальца или «свободного хода» охватывающая часть растягивается больше, чем охватываемая сжимается. Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на диаметр делительной части.

    Делительный диаметр — это точка, которая находится посередине между основанием и вершиной резьбы. Именно на делительном диаметре в резьбовом соединении начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на делительном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой мало защищает от чрезмерного затягивания.

    Чтобы понять, почему самые высокие нагрузки приходятся на диаметр делительной части, мы должны увидеть, как распределяются нагрузки расклинивающего действия. Для этого примера возьмем трубную резьбу 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере диаметр делителя увеличивается на 0,0055 дюйма за каждый полный оборот. Поскольку средний диаметр на конце внутренней резьбы составляет 1,230, а диаметр увеличивается на 0,0055 дюйма на каждый оборот, это дает деформацию 0,00447 дюйма на дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга с размером 1,673 будет равно 0,00329.дюйм/дюйм

    Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, показывая, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развиваемой деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть диаметром 1 дюйм на делительном диаметре составляет; 0,00447 x 400 000 или 1788 фунтов на кв. дюйм/оборот. Таким образом, с ПВХ, имеющим прочность на растяжение 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затянем соединение 3.9закручивая вручную, мы превышаем прочность ПВХ и вызываем его растрескивание.

    Правильный способ сборки резьбового соединения из ПВХ — сортамент 40 или 80 — затяжка от руки плюс один-два оборота — не более. Два оборота после затяжки от руки плюс напряжение системного давления находятся в пределах предела прочности на растяжение однодюймового ПВХ. Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что 1-дюймовое резьбовое соединение с внутренней резьбой подвергается кольцевому напряжению 7364 фунтов на квадратный дюйм при затяжке всего на три оборота после затяжки от руки и ниже при номинальном рабочем давлении трубы. Как видите, в этом случае соединение находится на грани сбоя.

    (1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунтов на квадратный дюйм

    В таблице ниже показано напряжение на один оборот, количество оборотов до разрушения и деформация, возникающая в соединениях трубной резьбы другого размера. Важно отметить, что наиболее распространенные резьбовые соединения размером менее 1 дюйма могут сломать фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.



    Как же, спросите вы, правильно сделать пластиковое фитинговое соединение? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение изготовлено из различных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность разрушения соединения. Если соединение полностью пластиковое и используется резьбовой герметик, его химический состав должен быть совместим с используемыми материалами. Так как герметик или ленты, содержащие тефлон ® уменьшают трение, они маскируют нагрузки и напряжения, возникающие во время процесса затяжки. Из-за зазора между основанием или впадиной и вершинами сопрягаемой резьбы имеется небольшой спиральный путь утечки, который удлиняет резьбовое соединение. Этот путь утечки должен быть герметизирован, и это является причиной использования резьбового герметика. Заметьте, я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрыть сопротивление, которое ожидает установщик при затяжке соединения. Это приводит к чрезмерному затягиванию, чтобы получить «ощущение» отсутствия утечек, при одновременном чрезмерном напряжении, связанном со сближением охватываемого и охватывающего компонентов.

    Процедура создания герметичных соединений, которые не вызовут расщепления фитингов, проста! Свинтите соединение пальцами, а не руками, затем затяните еще на 1-2 оборота. Этот метод обеспечивает соединение, которое является герметичным, не вызывая чрезмерных напряжений в соединении. Важно понимать, что герметик для трубной резьбы; особенно те, которые изготовлены из Teflon ® , смазывайте резьбу и вводите установщика в заблуждение, что соединение негерметично.

    Идентификация резьбы и соединителей | Центр знаний

    13,5 минут | 07 мая 2019 г.

    Использование неподходящих деталей может привести к повреждению резьбы во время установки, что, в свою очередь, повлияет на способность удерживать давление и надежность уплотнения муфты, фитинга или адаптера гидравлического шланга.

    Будьте точны. Размеры резьбы разных типов часто очень похожи. Следуйте инструкциям, чтобы точно получить необходимую нить.

    Вам понадобится:

    ✔ Штангенциркуль

    ✔ Измеритель шага резьбы, также известный как калибр резьбы и калибр шага

    ✔ Таблицы идентификации резьбы

    Дополнительно:

    ✔ Датчик седла

    Типы резьбы

    Тип резьбы, скорее всего, будет одним из следующих:

    • NPT и NPS
    • САЕ
    • БСПТ и БСПП
    • JIC
    • ОРФС
    • ДЖИС
    • Метрическая французская ГАЗ
    • Метрическая система Французская миллиметрическая система
    • ДИН

    Шаг 1. Осмотрите резьбу

    Резьба коническая или параллельная? Визуального осмотра должно быть достаточно, чтобы ответить на этот вопрос.

    • Если вы не можете сказать, то используйте губки штангенциркуля для измерения первой, четвертой и последней полной резьбы.
    • Если размеры совпадают, вы имеете дело с параллельной резьбой, также известной как прямая резьба.
    • Если размеры уменьшаются, то нужна коническая резьба.

    Подсказка: Осмотрите уплотнение. Например, резьба NPT и резьба BSPT имеют коническую форму. Эти резьбы создают уплотнение за счет заклинивания металла к металлу или некоторой деформации резьбы. Однако для параллельных резьб обычно требуется уплотнительное кольцо или резьбовая лента для обеспечения уплотнения.

    Шаг 2: Измерьте диаметр

    Измерьте диаметр резьбы штангенциркулем.

    • Для наружной резьбы измерьте внешний диаметр (OD). Для внутренней резьбы измерьте внутренний диаметр (I. D).
    • Коническая: измерьте 4-ю и 5-ю резьбу
    • Параллельно: измерение любого полного коридора резьбы

    Шаг 3: Измерьте шаг

    Размер шага резьбы — это количество витков на дюйм. (Для метрических типов угроз это расстояние между потоками.)

    • Используйте измеритель шага резьбы, чтобы проверить резьбу по каждому калибру или форме, пока не найдете совпадение.
    • Имейте в виду, что некоторые дробные и метрические формы резьбы сопоставимы, поэтому ищите точное совпадение.
    • Вы поймете, что у вас есть совпадение, когда датчик аккуратно сядет в резьбовую форму.
    • Всегда полезно использовать несколько разных калибров, чтобы обеспечить правильную посадку.

    Шаг 4: Измерьте сиденье

    Это необязательный шаг, но он подтвердит нужную вам нить.

    • С помощью измерителя седла измерьте любой угол поверхности уплотнения.
    • Когда соответствующий угол найден, ваш датчик будет параллелен оси разъема. Вы также можете использовать посадочный калибр для измерения внутренних углов.

    Совет : Некоторые фитинги имеют двойное седло, например, JIC 37˚ и SAE 45˚.

    Шаг 5: Обозначьте резьбу

    Снимите мерки и сопоставьте их с таблицами идентификации резьбы.

    • NPT и NPS
    • САЕ
    • БСПТ и БСПП
    • JIC
    • ОРФС
    • ДЖИС
    • Метрическая французская ГАЗ
    • Метрическая система Французская миллиметрическая система
    • ДИН

    Трубная резьба NPT и NPS

    Знай свою резьбу

    • NPT — национальный конус трубы (американский) — форма резьбы согласно ANSI/ASME B1.20.1
    • NPS — прямая (параллельная) труба National Pipe — форма резьбы согласно ANSI/ASME B1.20.1
    • NPTF — это национальный конус трубы для топлива — форма резьбы в соответствии с SAE J476
    • NPSM — это National Pipe Straight Mechanical — форма резьбы в соответствии с ANSI/ASME B1. 20.1

    NPT и NPTF

    Имеют разные большой и малый диаметры. Существуют также различия в корне и гребне резьбы. В то время как гребни резьбы NPTF соответствуют тем же параметрам, что и стандарты NPT, гребни NPTF имеют меньший диапазон. Кроме того, для NPT требуется, чтобы уплотнение было герметичным, а для NPTF — нет.

    NPT по сравнению с NPS

    NPT и NPS имеют одинаковый угол, форму и шаг резьбы (число резьб на дюйм). Обе резьбы также имеют общий угол 60 ° и имеют плоские пики и впадины. Резьбы NPT и NPS будут входить в зацепление, но обратите внимание, что они не могут должным образом уплотняться друг с другом.

    Измерение

    Измерить наружную резьбу NPT Н.Д. и внутренняя резьба NPT, внутренний диаметр сначала полная резьба ближе к концу фитинга. В таблицах ниже размер резьбы относится к номинальному диаметру трубы. Шаг = число витков на дюйм (TPI).

    Вычесть прибл. 1/4″ (6 мм) от диаметра резьбы (TD) измерения для номинального размера трубы (NPS): TD – 0,25 дюйма = NPS

    Размеры NPT

    Размер и шаг резьбы NPT

    Размер тире

    Наружная резьба, малый наружный диаметр

    Внутренний диаметр внутренней резьбы

    дюймов — СОВЕТ

    мм

    дюймов

    мм

    дюймов

    1/8 — 27

    -02

    9,9

    0,39

    8. 4

    0,33

    1/4 — 18

    -04

    13.2

    0,52

    11.2

    0,44

    3/8 — 18

    -06 16,6

    0,65

    14,7

    0,58

    1/2 — 14

    -08

    20,6

    0,81

    17,8

    0,70

    3/4 — 14

    -12

    26,0

    1,02

    23,4

    0,92

    1 – 11. ½

    -16

    32,5

    1,28

    29,5

    1.16

    1. ¼ – 11. ½

    -20

    41,2

    1,62

    38.1

    1,50

    1. ½ – 11. ½

    -24

    47,3

    1,86

    43,9

    1,73

    2 – 11 ½

    -32

    59,3

    2,33

    56,4

    2,22

    2,½ – 8

    -40

    71,5

    2,82

    69,1

    2,72

    3 — 8

    -48

    87,3

    3,44

    84,8

    3,34

    Размеры резьбы NPSM

    Вспомогательная резьба для NPT, NPSM представляет собой шарнирное соединение с внутренней резьбой с параллельной резьбой, позволяющее входить с наружной резьбой NPT в уплотнительную поверхность под углом 30°.

    Размер резьбы NPSM

    Размер тире

    Внутренняя резьба Второстепенный внутренний диаметр

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    1/8 — 27

    -02

    8,6

    0,34

    1/4 — 18

    -04

    11,9

    0,47

    3/8 — 18

    -06
    15,0

    0,59
    1/2 — 14

    -08

    19,1

    0,75

    3/4 — 14

    -12


    24,6

    0,92

    1 – 11. ½

    -16

    30,5

    1,20

    1. ¼ – 11. ½

    -20

    39,4

    1,55

    1. ½ – 11. ½

    -24

    45,5

    1,79

    2 – 11 ½

    -32

    57,4

    2,26

    2.½ – 8

    -40

    68,8

    2,26

    3 — 8

    -48

    84,68

    3,33

    Резьба SAE

    Что такое резьба SAE?

    SAE расшифровывается как Общество автомобильных инженеров. Фитинги SAE в основном используются в холодильных установках, автомобильных трубопроводных системах и других устройствах с низким давлением. Обычно медные трубы используются с резьбой SAE.

    Раструб SAE (SAE J512)

    Охватываемая и охватывающая половины SAE имеют раструбное седло под углом 45°. Нити двух половинок встречаются, образуя прочное механическое соединение. Уплотнение формируется на посадочном месте под углом 45°. За исключением уголков седла, развальцовочные соединители SAE 45° повторяют развальцовочные соединители JIC 37°. Некоторые фитинги этих размеров имеют седла JIC 37° и SAE 45°.

    Размер и шаг резьбы

    Размер тире

    Наружная резьба Н.Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    16/5 — 24

    -05

    7,9

    0,31

    6,8

    0,27

    1/8

    3/8 — 24

    -06

    9,5

    0,38

    8. 4

    0,33

    3/16

    16.07 — 20

    -07 11,1

    0,44

    9,9

    0,39

    1/4

    1/2 — 20

    -08

    12,7

    0,50

    11,4

    0,44

    5/16

    5/8 — 18

    -10

    15,9

    0,63

    14.2

    0,56

    3/8

    3/4 — 16

    -12

    19. 1

    0,75

    17,5

    0,69

    1/2

    7/8 — 14

    -14

    22,2

    0,88

    20,6

    0,81

    5/8

    1,1/16 — 14

    -17

    27,0

    1,06

    24,9

    0,98

    3/4

    Шаг = Количество витков на дюйм (TPI).

    SAE 45° с перевернутым конусом (SAE J512)

    Размер и шаг резьбы

    Размер тире

    Наружная резьба Н. Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    16/7 — 24

    -07

    11.1

    0,44

    9,9

    0,39

    1/4

    1/2 — 20

    -08

    12,7

    0,50

    11,4

    0,45

    5/16

    5/8 — 18

    -10 15,9

    0,63

    14. 2

    0,56

    3/8

    16/11 — 18

    -08

    17,5

    0,69

    16,0

    0,63

    7/16

    Шаг = число витков на дюйм (TPI).

    Уплотнительные кольца SAE пилота

    Вертлюг пилота с наружной резьбой

    Размер и шаг резьбы

    Размер тире

    Наружная резьба Н.Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    5/8 — 18

    -10

    15,9

    0,63

    14. 2

    0,56

    -6

    3/4 — 18

    -12

    19,0

    0,75

    17,8

    0,70

    -8

    7/8 — 18

    -14 22,2

    0,88

    20,6

    0,81

    -10

    Шаг = количество витков на дюйм (TPI)

    Вертлюг с внутренней резьбой

    Размер и шаг резьбы

    Размер штриха

    Наружная резьба Н. Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    5/8 — 18

    -10

    15,9

    0,63

    14.2

    0,56

    -6

    3/4 — 16

    -12

    19,0

    0,75

    17,5

    0,69

    -8

    Шаг = число витков на дюйм (TPI).

    Уплотнительное кольцо с цилиндрической резьбой SAE

    Прямая или параллельная резьба SAE герметизируется благодаря уплотнительному кольцу Buna-N твердостью 90, что делает этот тип резьбы чрезвычайно надежным и пригодным для повторного использования.

    Размер тире

    Шаг резьбы

    Наружная резьба Н.Д.

    Внутренний диаметр внутренней резьбы

    мм

    дюймов

    мм

    дюймов

    -02

    24

    3,9

    0,31

    6,9

    0,27

    -03

    24

    9,6

    0,38

    8,6

    0,34

    -04

    20 11,2

    0,44

    9,9

    0,39

    -05

    20

    12,7

    0,5

    11,4

    0,45

    -06

    18

    14,2

    0,56

    12,9

    0,51

    -08

    16

    19

    0,75

    17

    0,67

    -10

    14

    22,3

    0,88

    20,3

    0,8

    -12

    12

    26,9

    1,06

    24,9

    0,98

    -14

    12

    30

    1,18

    27,7

    1,09

    -16

    12

    33,3

    1,31

    31

    1,22

    -20

    12

    41,4

    1,63

    39,1

    1,54

    -24

    12

    47,7

    1,88

    45,5

    1,79

    -32

    12

    63,5

    2,5

    61,2

    2,41

    Резьба BSPT и BSPP

    Трубная резьба Британского стандарта

    • BSP — это британская стандартная труба, также известная как форма резьбы Whitworth 55°
    • .
    • BSPT — британский стандартный конус трубы — форма резьбы согласно AS 1722.1, BS 21, ISO 7
    • BSPP — британский стандарт для параллельных труб — форма резьбы согласно AS 1722.2, ISO 228

    Вы должны знать:

    • Наружная резьба BSPT уплотняет резьбу фиксированной внутренней резьбы BSPT.
    • Для достижения наилучших результатов используйте герметик для соединений BSPT «папа» и «мама» BSPT.
    • Измерьте наружный диаметр наружной резьбы BSPT. и внутренняя резьба I.D. на первой полной резьбе рядом с концом фитинга.
    • Наружная резьба BSPT и наружная резьба BSPP с коническим седлом 30° (включая угол 60°) уплотнением по отношению к соответствующему коническому гнезду 30° шарнирного соединения BSPP с внутренней резьбой.

    Размеры резьбы BSPT и BSPP

    Размер и шаг

    Размер тире

    Наружная резьба BSPT Н. Д.

    Наружная резьба BSPP Н.Д.

    Внутренняя резьба BSPT В.Д.

    Внутренняя резьба BSPP В.Д.

    дюймов — СОВЕТ

    мм

    дюймов

    мм

    дюймов

    мм

    дюймов

    мм

    дюймов

    1/8 — 28

    -02

    9,5

    0,37

    9,6

    0,38

    8.4

    0,33

    8,6

    0,34

    1/4 — 19

    -04

    12,8

    0,50

    13,0

    0,51

    11. 2

    0,44

    11,9

    0,47

    3/8 — 19

    -06 16,3

    0,64

    16,5

    0,65

    14,7

    0,59

    15.2

    0,60

    1/2 — 14

    -08

    20,4

    0,80

    20,8

    0,82

    18,3

    0,72

    19.1

    0,75

    5/8 — 14

    -10

    22,5

    0,89

    22,8

    0,90

    20,6

    0,81

    20,8

    0,82

    3/4 — 14

    -12

    25,9

    1,02

    26,3

    1. 04

    23,9

    0,94

    24,6

    0,97

    1 — 11

    -16

    32,6

    1,28

    33,1

    1,30

    29,7

    1.17

    30,7

    1,21

    1.¼ – 11

    -20

    41.1

    1,62

    41,8

    1,64

    38,6

    1,52

    39,4

    1,55

    1,1/2 – 11

    -24

    47,0

    1,85

    47,7

    1,88

    44,5

    1,75

    45,5

    1,79

    2 – 11

    -32

    58,6

    2,31

    59,5

    2,34

    56,4

    2,22

    57,4

    2,26

    2,1/2 – 11

    -40

    74,1

    2,92

    75,1

    2,95

    71,9

    2,83

    72,6

    2,86

    3-11

    -48

    86,6

    3,41

    87,9

    3,46

    84,6

    3,33

    85,4

    3,36

    Размер резьбы относится к номинальному диаметру трубы. Шаг = число витков на дюйм (TPI). Вычесть ок. 1/4″ (6 мм) от диаметра резьбы (TD) измерения для номинального размера трубы (NPS): TD – 0,25 дюйма = NPS

    Резьба JIC

    JIC означает Объединенный отраслевой совет – SAE J514, ISO 8434-2.

    Вы должны знать:

    • Фитинги JIC представляют собой тип развальцовочного фитинга с посадочной поверхностью под углом 37°, который используется в гидравлических системах с высоким давлением (до 10 000 фунтов на кв. дюйм).
    • Это фитинги с уплотнением «металл-металл» и имеют унифицированный стандарт резьбы (тонкая) (UNF).
    • В Европе это наиболее распространенный американский тип фитингов.

    Размеры резьбы JIC

    Размер и шаг резьбы

    Размер тире

    Наружная резьба Н. Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    5/16 — 24 UNF

    -05

    7,9

    0,31

    6,8

    0,27

    1/8

    3/8 — 24 UNF

    -06

    9,5

    0,38

    8,5

    0,33

    3/16

    7/16 — 20 UNF

    -07 11,1

    0,44

    9,9

    0,39

    1/4

    1/2 — 20

    -08

    12,7

    0,50

    11,4

    0,45

    5/16

    9/16 — 18 UNF

    -09

    14,3

    0,56

    13,0

    0,51

    3/8

    3/4 — 16 UNF

    -12

    19. 1

    0,75

    17,5

    0,69

    1/2

    7/8 — 14 UNF

    -14

    22,2

    0,88

    20,3

    0,80

    5/8

    1.1/16 — 12 ООН

    -17

    27,0

    1,06

    24,9

    0,98

    3/4

    1,3/16 — 12 ООН

    -19

    30,2

    1.19

    28,2

    1.11

    7/8

    1,5/16 — 12 ООН

    -21

    33,3

    1,31

    31,2

    1,23

    1

    1,5/8 — 12 ООН

    -26

    41,3

    1,63

    39,1

    1,54

    1,1/4

    1,7/8 — 12 ООН

    -30

    47,6

    1,88

    45,5

    1,79

    1,½

    2,½ – 12 ООН

    -40

    63,5

    2,50

    61,5

    2,42

    2

    Шаг = количество витков на дюйм (TPI).

    Резьба ORFS

    ORFS означает торцевое уплотнительное кольцо.

    ORFS имеют высокий уровень герметизации благодаря механизму сжатия уплотнительных колец. Из-за хорошей виброустойчивости ORFS приобрели международную популярность как тип фитингов для OEM-машин.

    Вы должны знать:

    • Система ORFS включает фитинги с наружной резьбой с уплотнительным кольцом в канавке на плоской поверхности.
    • Фитинги с внутренней резьбой состоят из плоских поверхностей и накидных гаек UNF с прямой или параллельной резьбой.
    • С помощью фитинга ORFS вы можете встроить шланг в сборе на фиксированном расстоянии или в пространстве. Плоские поверхности охватываемых и охватывающих фитингов означают, что вам не нужно отодвигать другие компоненты системы. Вы можете просто вставить шланг в сборе.
    • Унифицированный стандарт резьбы, мелкий (UNF) включает унифицированные специальные резьбы (UNS) и унифицированные (UN).

    Таблица размеров торцевого уплотнительного кольца

    Размер и шаг резьбы

    Размер тире

    Наружная резьба Н.Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    9/16 — 18 UNF

    -09

    14,3

    0,56

    12,9

    0,51

    1/4

    16. 11 — 16 UNF

    -11

    17,3

    0,68

    16,0

    0,63

    3/8

    13/16 — 16 UNF

    -13 20,6

    0,81

    19.1

    0,75

    1/2

    1 -14 УНС

    -16

    25,4

    1,00

    23,6

    0,73

    5/8

    1,3/16 — 12 ООН

    -19

    30,0

    1,18

    28,2

    1. 11

    3/4

    1,7/16 — 12 ООН

    -23

    36,3

    14,3

    34,3

    1,35

    1

    1.11/16 — 12 ООН

    -27

    42,7

    1,68

    40,6

    1,60

    1/1/4

    2 — 12 ООН

    -32

    51,8

    2,00

    48,8

    1,92

    1,1/2

    Шаг = количество витков на дюйм (TPI).

    Резьба JIS

    JIS означает японские промышленные стандарты. В Японии существует четыре популярных типа соединения. Первые два:

    1. Коническая трубная резьба JIS

    Этот соединитель идентичен и взаимозаменяем с соединителем BSPT, который также имеет коническую форму. Примечание: японская наружная резьба не имеет расширения на 30°. Он не будет сочетаться с вертлюгом с внутренней резьбой BSPP с перевернутым седлом.

    Уплотнение на японском соединителе с конической трубной резьбой выполнено на резьбе. Для достижения наилучших результатов всегда используйте резьбовой герметик.

    2. Раструб JIS 30˚ (внутренний конус с внутренней резьбой)

    Раструб JIS 30˚ использует перевернутое седло на 60° и резьбу BSPP. И у японцев, и у британцев сиденье 30˚, но британское сиденье перевернуто, поэтому они несовместимы.

    Размеры резьбы BSPT и BSPP

    Размер и шаг

    Размер тире

    Наружная резьба BSPT Н. Д.

    Наружная резьба BSPP Н.Д.

    Внутренняя резьба BSPT В.Д.

    Внутренняя резьба BSPP В.Д.

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    мм

    дюймов

    мм

    дюймов

    1/8 — 28

    -02

    9,5

    0,37

    9,6

    0,38

    8.4

    0,33

    8,6

    0,34

    1/4 — 19

    -04

    12,8

    0,50

    13,0

    0,51

    11. 2

    0,44

    11,9

    0,47

    3/8 — 19

    -06 16,3

    0,64

    16,5

    0,65

    14,7

    0,59

    15,2

    0,60

    1/2 — 14

    -08

    20,4

    0,80

    20,8

    0,82

    18,3

    0,72

    19.1

    0,75

    5/8 — 14

    -10

    22,5

    0,89

    22,8

    0,90

    20,6

    0,81

    20,8

    0,82

    3/4 — 14

    -12

    25,9

    1,02

    26,3

    1,04

    23,9

    0,94

    24,6

    0,97

    1 — 11

    -16

    32,6

    1,28

    33. 1

    1,30

    29,7

    1.17

    30,7

    1,21

    1.¼ – 11

    -20

    41.1

    1,62

    41,8

    1,64

    38,6

    1,52

    39,4

    1,55

    1,½ – 11

    -24

    47,0

    1,85

    47,7

    1,88

    44,5

    1,75

    45,5

    1,79

    2 – 11

    -32

    58,6

    2,31

    59,5

    2,34

    56,4

    2,22

    57,4

    2,26

    2,½ – 11

    -40

    74,1

    2,92

    75,1

    2,95

    71,9

    2,83

    72,6

    2,86

    3-11

    -48

    86,6

    3,41

    87,9

    3,46

    84,6

    3,33

    85,4

    3,36


    Шаг = число витков на дюйм (TPI).

    3. Фланцевый фитинг типа Komatsu®

    Фланцевый фитинг типа Komatsu® почти идентичен и полностью взаимозаменяем с фланцевым фитингом SAE Code 61 (5/8 не соответствует стандартам SAE). Размеры уплотнительных колец различны для каждого размера. Вы должны использовать уплотнительное кольцо типа SAE при замене фланца типа Komatsu® на фланец типа SAE.

    Фланцевый фитинг SAE Code 61

    Размер тире

    Размер порта/дюйма

    Размер болта

    Внешний диаметр фланца «F» +/- .010

    Внешний диаметр фланца «А» +/- . 010

    Внешний диаметр фланца «В» +/- .010

    Код 61 Максимальное рабочее давление PSI

    мм

    дюймов

    мм

    дюймов

    мм

    дюймов

    -8

    1/2

    5/16 – 18 х 1,1/4

    30,2

    1.19

    38.1

    1,50

    17,5

    .69

    5000

    -10

    *5\8

    М8 — 1,25 х 30

    34,0

    1,34

    42,9

    1,69

    19,8

    . 78

    5000

    -12

    3/4 3/8 – 16 х 1,1/4

    38.1

    1,50

    47,6

    1,88

    22,4

    0,88

    5000

    -16

    1

    3/8 – 16 х 1,1/4

    44,4

    1,75

    52,4

    2,06

    26,2

    1,03

    5000

    -20

    1,1/4

    7/16 – 14 х 1,1/2

    50,8

    2,00

    58,7

    2,31

    30,2

    1. 19

    4.000

    -24

    1,1/2

    1/2 – 13 х 1,1/2

    60,3

    2,38

    69,8

    2,75

    35,8

    1,41

    3.000

    -32

    2

    1/2 – 13 х 1,1/2

    71,4

    2,81

    77,8

    3,06

    42,9

    1,69

    3.000

    -40

    2.1/2

    1/2 – 13 х 1,1/2

    84. 1

    3,31

    88,9

    3,50

    50,8

    2,00

    2.500

    -48

    3

    5/8 – 11 х 3/4

    101,6

    4,00

    106,4

    4.19

    62,0

    2,44

    2000

    *Размер не по SAE. Распространено на оборудовании Komatsu®.

    4. Развальцовка Komatsu® 30° (метрическая резьба)

    JIS Раструб 30° Метрическое соединение, также известное как соединение Komatsu®, используется почти исключительно на оборудовании KOMATSU®.

    Размер тире

    Шаг резьбы

    Наружная резьба Н. Д.

    Внутренний диаметр внутренней резьбы

    мм

    мм

    дюймов

    мм

    дюймов

    -12

    1,5

    12

    .472

    10,5

    4.13

    -14

    1,5

    14

    .551

    12,5

    .492

    -16

    1,5 16

    .630

    14,5

    . 571

    -18

    1,5

    18

    .709

    16,5

    .650

    -20

    1,5

    20

    .787

    18,5

    .728

    -22

    1,5

    22

    .866

    20,5

    .807

    -24

    1,5

    24

    .945

    22,5

    .886

    -30

    1,5

    30

    1,181

    28,5

    1,122

    -33

    1,5

    33

    1,299

    31,5

    1. 240

    -36

    1,5

    36

    1,417

    34,5

    1,358

    -42

    1,5

    42

    1,654

    40,5

    1.594

    Метрическая французская ГАЗ

    Эти муфты также известны как метрические французские ГАЗ 24° из-за того, что они имеют резьбу 24˚.

    • Эти муфты очень похожи на муфты DIN, но резьба некоторых размеров отличается.
    • Обе резьбы имеют метрическую резьбу, но муфты Din используют крупную резьбу больших размеров, в то время как французская резьба подходит.
    • Метрический французский ГАЗ отражает метрический наружный диаметр дробного числа. трубы, как показано в таблице.

    Размер и шаг резьбы

    Размер тире

    Наружная резьба Н.Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    M20 x 1,5

    -20

    20

    0,78

    18,5

    0,72

    13,25

    M24 x 1,5

    -24

    24

    0,94

    22,5

    0,88

    16,75

    M30 x 1,5

    -30 30

    1,18

    28,5

    1. 12

    21,25

    M36 x 1,5

    -36

    36

    1,41

    34,5

    1,35

    26,75

    M45 x 1,5

    -45

    45

    1,77

    43,5

    1,71

    33,50

    MX52 x 1,5

    -52

    52

    2,04

    50,5

    1,98

    42,25

    Шаг = количество витков на дюйм (TPI).

    Метрическая Французская Миллиметрическая

    В то время как Французская метрическая система ГАЗ использует метрический наружный диаметр с дробным числом. трубка, метрическая Французская миллиметрическая система использует целочисленный метрический наружный диаметр. трубка. Обратите внимание, что две серии не могут соединяться друг с другом.

    • Уплотнение на конусном седле 24°, которое расположено внутри охватываемого соединителя с прямой мелкой метрической резьбой.
    • Патрица может соединяться с вертлюгом с прямой резьбой и сферическим носовым седлом, а также с трубкой без раструба, трубной гайкой и компрессионной оливой или врезным кольцом.
    • Затягивание внутренней гайки сжимает оливку. Это заставляет его врезаться в трубку, что создает уплотнение между трубкой, оливкой и наружным конусом 24 °.

    Размер и шаг резьбы

    Размер тире

    Наружная резьба Н. Д.

    Внутренний диаметр внутренней резьбы

    Размер трубки

    Дюйм — НАКОНЕЧНИК

    мм

    дюймов

    мм

    дюймов

    дюймов

    M27 x 1,5

    -27

    27,0

    1,06

    25,5

    1,00

    20

    М30 х 1,5

    -30

    30,0

    1,18

    28,5

    1. 12

    22

    M33 x 1,5

    -33 33,0

    1,30

    31,5

    1,24

    25

    М36 х 1,5

    -36

    36,0

    1,41

    34,5

    1,35

    28

    M39 x 1,5

    -39

    39,0

    1,54

    37,5

    1,48

    30

    МХ45 х 1,5

    -45

    45

    1,77

    43,5

    1,71

    35

    Резьба DIN

    DIN означает Deutsche Industrie Normen, что означает Немецкий институт стандартизации. DIN разрабатывает стандарты практически для каждого производимого и разрабатываемого продукта, поэтому разные фитинги имеют разные стандарты DIN.

    Стандарты DIN пересматриваются не реже одного раза в пять лет. Если стандарт больше не отражает текущее состояние технологии, он либо пересматривается, либо отменяется.

    • Трубные фитинги типа DIN соответствуют требованиям стандартов ISO 8434-1, DIN 2353 и DIN EN 3850, что обеспечивает взаимозаменяемость.
    • Эти метрические фитинги без раструбов являются самыми популярными врезными фитингами в мире. Они включают в себя корпус, наконечник или врезное кольцо и гайку. Соединения DIN используются в:
    1. Трубные фитинги
    2. Переменные клапаны
    3. Банджо и шарнирные соединения
    4. Обратные и обратные клапаны

    Благодаря различным конфигурациям и резьбовым соединениям фитинги DIN 2353 подходят для различных задач по соединению и предлагаются в различных сериях по давлению:

    1. LL для Extra Light – для приложений с низким давлением
    2. L для Light – для приложений среднего давления
    3. S for Heavy – приложения высокого давления

    Легкий и Тяжелый являются наиболее широко используемыми. Популярные фитинги DIN включают в себя:

    1. Форма резьбы по DIN 3853, ISO 261
    2. Конусное седло 24° по DIN 3861, ISO 8434-1/DIN 2353
    3. Кольцевое уплотнение по DIN 3865
    4. Приклеенное уплотнение и порт в соответствии с DIN 3852-1

    Размеры DIN

    Шаг включен в размер тире. Для шланговых соединений и большинства адаптеров шаг не включен в размер тире.

    ПРИМЕЧАНИЕ : При измерении размера шага используйте метрический измеритель шага.

    Наружная резьба Н.Д. и шаг

    Внутренний диаметр внутренней резьбы

    Легкая серия

    Тяжелая серия

    Размер штриха

    Н. Д. трубы

    Д1 ДИА

    Д2 ДИА

    Размер тире

    Н.Д. трубы

    Д1 ДИА

    Д2 ДИА

    мм

    мм

    мм

    мм

    мм

    мм

    мм

    мм

    M12 x 1,5

    10.5

    -1215

    6

    7.5

    6.3

    M14 x 1.5

    12. 5 -1415

    8

    9.5

    8.2

    -1415

    6

    7.5

    6.3

    М16 х 1,5

    14.5

    -1615

    10

    11.5

    10.2

    -1615

    8

    9.5

    7.9

    М18 х 1,5

    16,5

    -1815

    12

    14,0

    1202070003

    -1815

    10

    12. 0

    10,0

    M20 x 1,50003

    18.5

    2015

    12

    14.0

    12.0

    M22 x 1.5

    20,5

    -2215

    15

    17.0

    15.2

    -2215

    14

    16.0

    14.2

    M24 x 1.5

    22.5

    -2415

    16

    18. 0

    15.8

    M26 x 1.5

    24,5

    -2615

    18

    20,0

    18,2

    2777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777779н 777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777779н.

    28.0

    -3020

    22

    24.5

    22.5

    -3020

    20

    22.5

    19,8

    M36 x 2,0

    34.0

    -3620

    28

    30. 5

    28.2

    -3620

    25

    27.5

    24.5

    М42 х 2,0

    40,0

    -4220

    30

    33,0

    30,0

    M45 x 2,00

    43.0

    -4520

    35

    38.0

    35.4

    M52 x 2.0

    50.0

    -5220

    42

    45. 0

    42.4

    -5220

    38

    41.0

    36.8

    Статьи, которые вам также могут понравиться:

    • Руководство по гидравлическим системам
    • Fluid power 101
    • Направляющая гидравлического шланга: выбор правильного шланга со STAMPED
    • Делиться
    • Твитнуть
    • Делиться
    • Отрасли:
    • Автомобильный
    • Строительство и добыча полезных ископаемых
    • Промышленность и машины
    • Решения:
    • Пневматика
    • Компоненты двигателя
    • Общая защита
    • Материалы:
    • Резина
    • Пластмассы
    • Металл

    Различные типы соединений для гидравлических фитингов

    Нажмите, чтобы перейти к:

    Гидравлические фитинги помогают сдерживать и направлять поток гидравлической жидкости в проводнике, предотвращать утечки и поддерживать давление.

    Изучите основы гидравлических фитингов, чтобы сделать лучший выбор для вашей системы. Конструкции фитингов продолжают развиваться, чтобы соответствовать последним стандартам безопасности и производительности; поэтому важно убедиться, что вы соответствуете строгим требованиям вашего приложения.

    ЧАСЫ:

    Типы соединений

    Американские связи

    NPT (National Pipe Tapered) Трубная резьба типа широко используется уже более 100 лет. NPT — это стандарт США для конической резьбы, используемой на трубах и фитингах. Они используются для эффективной герметизации труб для транспортировки жидкости и газа. Номинальный размер трубы можно определить, физически измерив диаметр резьбы и вычитая 1/4″.

    Они изготавливаются из железа или латуни для низкого давления и из углеродистой и нержавеющей стали для высокого давления.

    NPTF (National Pipe Tapered Fuel) Соединения типа широко используются в гидросистемах. Они имеют коническую резьбу, с помощью которой за счет деформации резьбы производится уплотнение. Резьба NPTF измеряется по диаметру резьбы и вычитается 1/4 дюйма, чтобы установить номинальный размер трубы.

    NPSM (National Pipe Straight Mechanical)  Соединения также часто встречаются в гидравлических системах. Охватывающий компонент имеет прямую резьбу с перевернутым седлом под углом 30°. Охватываемый компонент имеет прямую резьбу и внутреннюю фаску 30°. Уплотнение производится путем сжатия посадочного места 30° на фаске. Это считается механическим соединением. Если наружная резьба NPTF имеет правильную фаску, она также будет уплотняться с внутренней резьбой NPSM.

    Подробнее о фитингах NPT>>

    Резьба Общества автомобильных инженеров (SAE)

    SAE J1926 Уплотнительное кольцо с цилиндрической резьбой (ORB) рекомендуется Национальной ассоциацией противопожарной защиты (N.F.P.A.) для предотвращения утечек в гидравлических системах среднего и высокого давления. Соединение с наружной резьбой представляет собой прямую резьбу с уплотнительным кольцом. Гнездовой порт имеет прямую резьбу и обработанную поверхность, обеспечивающую гладкую плоскую поверхность (минимальное пятно), а также фаску в месте установки уплотнительного кольца. Он герметизируется, когда уплотнительное кольцо вдавливается в фаску при сопряжении охватываемого соединения. Это также считается механическим соединением.

    SAE J514 JIC/37° Гидравлические соединения распространены в большинстве гидросистем. И мужские, и женские компоненты имеют седла под углом 37°. Уплотнение производится путем установления контакта между раструбным и коническим седлами охватываемой части. Это также считается механическим соединением.

    Соединения SAE J512 45° используются в автомобильных, холодильных и грузовых трубопроводных системах. Эти соединители обычно изготавливаются из латуни. Соединения с наружной и внутренней резьбой имеют гнезда под углом 45°, где уплотнение выполняется в месте соединения раструба с наружной резьбой и конуса с внутренней резьбой. Это тоже механическое соединение.

    ПРИМЕЧАНИЕ Размеры панели: -02, -03, -04, -05, -08 и -10 для SAE 37° и SAE 45° имеют одинаковую резьбу, но НЕ ТАКИЕ посадочные углы. Смешивание двух разных типов фитингов приведет к утечке, поэтому будьте осторожны при измерении углов посадки.

    SAE J1453 (ORFS) Соединения с торцевым уплотнением с уплотнительным кольцом считаются лучшими для контроля утечек. Штекерный соединитель имеет прямую резьбу и уплотнительное кольцо на лицевой стороне. Матрица имеет прямую резьбу и обработанную плоскую поверхность. Уплотнение происходит путем прижатия уплотнительного кольца к плоской поверхности внутренней резьбы, аналогично фитингу с разъемным фланцем. Нити поддерживают соединение механически.

    SAE J512 Перевернутые соединения обычно используются в автомобильных системах. Штекерный соединитель представляет собой либо раструб под углом 45° внутри трубного фитинга, либо гнездо под углом 42° в обработанном переходнике. Матрица имеет прямую резьбу с перевернутым раструбом под углом 42°. Фитинги герметизируются на развальцованных поверхностях. Эти нити также поддерживают механическое соединение.

    Фланец SAE J518 с 4 болтами*  Для этих соединений существует два номинала давления: код 61, который считается стандартной серией, и код 62, который соответствует серии 6000 PSI. Конструкция одинакова для каждой серии, однако диаметр головки фланца и расстояние между отверстиями под болты больше для соединения высокого давления 6000 фунтов на квадратный дюйм, код 62. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными по прямоугольной схеме вокруг порта. Патрубок представляет собой фланцевую головку с канавкой для уплотнительного кольца, разъемными или невыпадающими половинками фланца и отверстиями под болты, которые соответствуют отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.
    *За исключением размеров болтов, SAE J518, JIS B 8363, ISO/DIS 6162 и DIN 20066 взаимозаменяемы.

    Соединения British Standard

    Соединения British Standard Pipe (BSP) и BSPT (конические) сравнимы с NPT, за исключением того, что большинство размеров имеют другой шаг резьбы, а наружный диаметр и форма резьбы близки, но не одинаковы. Герметизация происходит за счет перекоса резьбы. По этой причине для фиксации этих соединений рекомендуется использовать герметик для резьбы.

    BSPP (параллельное) Соединение с наружной резьбой сравнимо с наружной резьбой NPSM, за исключением того, что большинство размеров имеют другой шаг резьбы. Невыпадающее уплотнение изготавливается с использованием угловых поверхностей металл-металл или комбинации металл-металл и уплотнительное кольцо. Этот тип соединения очень похож (но не взаимозаменяем) с американским штекером NPSM. Вертлюг с внутренней резьбой BSPP имеет вертлюг с конической головкой без раструба, где уплотнение происходит на конусном гнезде штекерного соединителя.

    Примечание: размеры резьбы часто выражаются в виде дробных размеров, которым предшествуют буквы «G» или «R», где «G» представляет параллельную резьбу, а «R» — коническую резьбу. Пример: BSPT 5/8-14 может быть обозначен R 5/8, а BSP 1/16-28 может быть обозначен G 1/16.

    Соответствующие сообщения в блоге

    Немецкие соединения

    Серия DIN 7631 — это обычное соединение метрического типа в гидравлических системах. Штекерный соединитель имеет прямую метрическую резьбу с углом 60° на утопленном конусе. У самки прямая резьба с седалищем, представляющим собой заостренный нос. Соприкосновение конуса патрицы и суженного носа вертлюжка без раструба — это место, где происходит уплотнение.

    DIN 3902  Серия — это обычный мужчина с тремя различными возможными женскими половинами. Прямая метрическая наружная резьба имеет угол 24°. Его утопленная раззенковка соответствует наружному диаметру трубы. это связано с. Самка может быть одной из следующих:

    • Трубка, гайка и феррула (компрессионный тип)
    • Вертлюг с конической головкой без расширения
    • Вертлюг с конической головкой без расширения с уплотнительным кольцом типа DKO в носовой части

    DIN 3852 разъем с наружной резьбой порт. Это стиль, контролируемый немецкими спецификациями. Другие страны иногда используют его в качестве эталона для конструкций разъемов и портов.



    Соответствующие сообщения в блогах

    Японские связи

    Коническая труба JIS (PT)  имеет метрическую резьбу в соответствии с JIS B 0203. Это коническая резьба JIS, которая по своим размерам и внешнему виду сравнима с конструкцией соединений BSPT. Соединения с конической резьбой JIS взаимозаменяемы с соединениями BSPT. Соединения

    JIS 30° с наружной резьбой с перевернутым седлом представляют собой параллельную трубную резьбу в соответствии с JIS B 0202. Параллельные соединения JIS сопоставимы с соединениями BSPP. Параллельные резьбовые соединения JIS взаимозаменяемы с соединениями BSPP.

    Внутренняя резьба JIS 30° (конус) Седло представляет собой параллельную трубную резьбу в соответствии с JIS B 0202. Японские развальцовочные соединения JIS 30° сравнимы с американскими развальцовочными соединениями SAE 37° по применению и принципам уплотнения. Тем не менее, угол расширения JIS 30 ° и размеры отличаются для резьбы, аналогичной BSPP. Соединения

    JIS B 8363 с 4 болтами и фланцем часто используются в гидравлических системах. Фланцевые фитинги JIS B 8363 с 4 болтами имеют два номинала давления:
    1) Тип I, код 61, является стандартной серией фланцев с 4 болтами 9.0025 2) Тип II, код 62, соответствует серии 6000 PSI

    Каждая концепция конструкции одинакова, однако диаметр фланцевой головки и расстояние между болтовыми отверстиями больше для соединения Типа II 6000 PSI. С этими соединителями используются метрические и дюймовые болты. Штекерный соединитель имеет фланцевую головку с канавкой для установки уплотнительного кольца и либо невыпадающий фланец, либо разъемный фланец с отверстиями под болты, соответствующие отверстию. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными в виде прямоугольника вокруг порта. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.

    JIS 210 кгс/см2 Квадратный фланец с 4 болтами  включает в себя 4-болтовое квадратное фланцевое соединение JIS, которое сравнимо с 4-болтовым фланцевым соединением SAE с одним отличием: сам фланец отличается, а расположение болтов по JIS квадратное.

    Соответствующие сообщения в блоге

    Соединения ISO

    ISO/DIS 6162 Фланец с 4 болтами  – еще одно распространенное соединение, встречающееся в гидравлических системах. Для этого соединения существует два номинала давления: код 61: PN 35/350 бар, который считается стандартной серией, и код 62: PN 415 бар, который относится к серии высокого давления. Они сохраняют ту же конструкцию, но с увеличенным расстоянием между отверстиями и диаметром фланцевой головки на соединении высокого давления PN 415 бар. В этих соединениях используются дюймовые или метрические болты, однако на порте имеется штамп «М», если должны использоваться метрические болты. Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями для болтов, расположенными в виде прямоугольника вокруг порта. Патрубок представляет собой фланцевую головку с канавкой для установки уплотнительного кольца, разъемными или невыпадающими половинками фланца и отверстиями под болты, которые соответствуют отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжимается между фланцевой головкой и плоской поверхностью порта. Соединение удерживается резьбовыми болтами.

    Отверстие и концы шпилек ISO 6149 с резьбой ISO 261 и уплотнительным кольцом , несмотря на то, что он аналогичен бобышке уплотнительного кольца с прямой резьбой SAE J514 (ORB), этот тип соединения включает метрическую резьбу. Штекерный разъем имеет прямую резьбу с уплотнительным кольцом. Гнездовой порт также представляет собой обработанную поверхность с прямой резьбой, обеспечивающую гладкую, плоскую, точно расположенную поверхность (минимальное пятно), а также фаску в месте установки уплотнительного кольца. Он герметизируется, когда уплотнительное кольцо вдавливается в фаску при сопряжении охватываемого соединения. Это также считается механическим соединением.

    . КИПиА широко используются в системах перекачки жидкости или газа, таких как нефтеперерабатывающие заводы, химические заводы и предприятия пищевой промышленности. Охватываемый конец инструментального фитинга с двойным обжимным кольцом имеет утопленную раззенковку, соответствующую наружному диаметру используемой трубки, а также внутренний конус. Уплотнение выполнено между передним обжимным кольцом и конусом. Трубка удерживается на месте обжимным действием, вызванным затяжкой гайки, которая заставляет переднюю и заднюю втулки врезаться в трубку, прочно удерживая ее на месте. Это позволяет использовать с этими соединителями нерасширенные трубки.

    Инструментальный фитинг с одним обжимным кольцом аналогичен, но имеет переднее обжимное кольцо большего размера и не имеет заднего обжимного кольца. Метод герметизации также аналогичен.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
