Муфты для соединения арматуры резьбовые – «Компания «Энерпром» представила обновленное оборудование для стыковки арматуры муфтами» в блоге «Перспективные разработки, НИОКРы, изобретения»

Соединительные муфты для арматуры гост



Виды муфт для соединения арматуры

Сегодня основной метод соединения арматуры на муфтах стандартизирован для использования на территории нашей страны, представлен муфтовой системой, позволяющей фрагментарно устранять стыки на арматурной вязке путем замены их на муфтовые соединения арматуры.

Муфтами для соединения арматуры пользуются во всех сферах строительства. Стыковка арматуры муфтами масштабно внедряется в современные сооружения и исключают какие-либо минусы сварочной сборки конструкции, вязке арматурных штырей и обжимной муфты.

Спецификой соединения арматуры на муфтах является инновационность, широко востребованная при постройке многоэтажных зданий, гидростанций, мостов, атомных станций. При стыковке арматуры муфтами исключается какие-либо механические повреждения конструкции. Именно поэтому муфтовые соединения арматуры в последнее время становятся так популярны.

Виды муфт для соединения арматуры

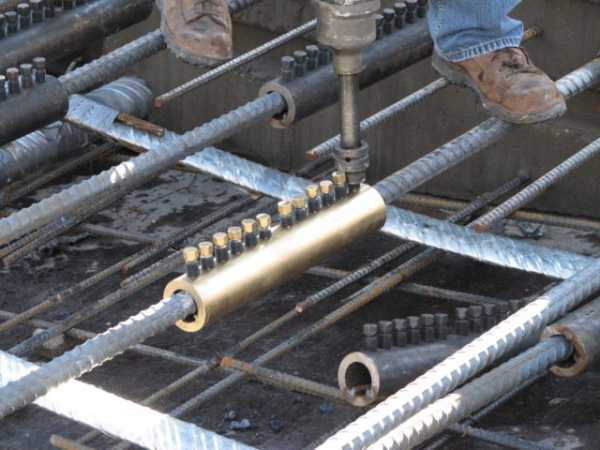

Муфтовое соединение арматуры предусматривают разные варианты для стыковки металлопроката:

• Муфта для соединения арматуры с конической резьбой;
• Муфта соеденительная для арматуры с параллельной резьбой;

• Болтовые муфты для арматуры;
• Обжимная муфта для арматуры.

Муфты для механического соединения арматуры разделяются на несколько видов, и каждый из них отличается особенностями применения и конструкции.

Переходные муфты для арматуры. Применяются для стыковки арматурных стержней различного диаметра. Также переходные муфты для арматуры используют, когда один стержень может выполнить свободное вращение, а его движение по направлению к оси не ограниченно ничем.

Болтовые муфты для стыковки арматуры. Эти соединительные муфты для арматуры представляют собой безрезьбовое механическое соединение, в котором арматура закрепляется внутри муфты при помощи двух фрикционных накладок и по мере затяжки срезных болтов их конические торцы врезаются в материал стержней. Такие муфты для соединения арматуры способны обеспечить плавный, и крайне удобный переход от стержня арматуры к шпильке с нарезанной резьбой. При этом прочность стержня сохраняются на высоком уровне.

Позиционные резьбовые муфты для соединения арматуры. Применяются в случае необходимости проведения быстрой стыковки арматурных прутьев. Могут соединять между собой криволинейные, изогнутые и прямые арматурные стержни. Использование резьбовых муфт для механического соединения

vsjaarmatura.ru

Что такое резьбовые муфты? – СтройМастерская


Качество арматурных соединений определяется равнопрочностью с основной арматурой в процессе тестирования соединений на прочность...


При этом разрыв должен происходить не по стыку, а по арматурному стержню.  Такое условие возможно лишь в том случае, когда разрывное усилие стыков арматуры превышает разрывное усилие самого стержня на 20-25%.

Существующие технологии стыкования арматурных стержней – вязка внахлест, сварка на накладках либо соединение с помощью специальных зажимных устройств – малоэффективные, если сравнивать стыковку с использованием муфт для арматуры.

Вязка внахлест

К примеру, если говорить об области применения традиционной вязки внахлест, то она строго ограничена, поскольку несоосность арматуры часто стает причиной появления эксцентриситетов в рабочих стальных стержнях. Кроме этого использование такой технологии приводит к большому расходу арматуры, в следствии – к увеличению общей массы каркаса, к сложностям с заливкой бетона. В результате строительство конструкции обходится намного дороже, чем могло бы быть.

Сварка арматуры

Соединения при помощи сварки имеют свои минусы. Во-первых, необходимы существенные материальные затраты. Во-вторых, это достаточно трудоемкий процесс, участие в котором должны брать высококвалифицированные сварщики. Помимо этого, работы проводятся достаточно медленно, а контролировать качество выполненных задач – достаточно сложно.

Особенности применения резьбовых муфт для соединений

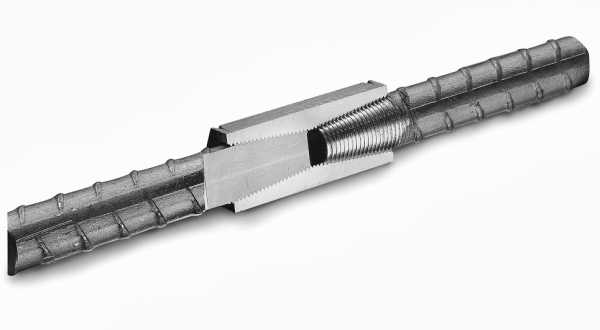

• Резьбовые отверстия с разных сторон муфты могут иметь как одинаковый, так и разный диаметр. Также резьбовые отверстия бывают одинаковой или разной глубины.

• Резьба внутри отверстий муфтовых соединений бывает правосторонней или левосторонней. Помимо этого, внутри одного цилиндрического отверстия резьба может быть правой, внутри другого – левой.

• Если взять поперечное сечение муфты, то оно имеет круглый профиль. Однако при необходимости можно использовать и многогранный профиль.

Шаг резьбы, нанесенной на один конец арматуры, зачастую находится в диапазоне от 1,25 мм до 4,0 мм. Наиболее распространенный наружный диаметр резьбы находится в диапазоне от 12 мм до 58 мм.

Резьба на один конец арматуры наносится одним из следующих вариантов:

• Давлением.

• Накаткой.

• Снятием слоя материала.

Использование муфт позволяет получать надежные соединения. Такие приспособления позволяют существенно ускорить и упростить процесс выполнения работ, связанных с использованием арматуры, а также эффективно контролировать соединения стыков, поскольку контроль затяжки производится при помощи динамометрического ключа.

Применение муфт позволяет существенно сократить расстояние между металлическими стержнями, что очень важно при скользящей или шагающей опалубке.

С помощью муфт соединять можно арматуру и одинакового, и разного диаметра.

Это далеко не все преимущества такого типа стыковки, в этом вы обязательно убедитесь, когда используете муфты не в теории, а на практике.
