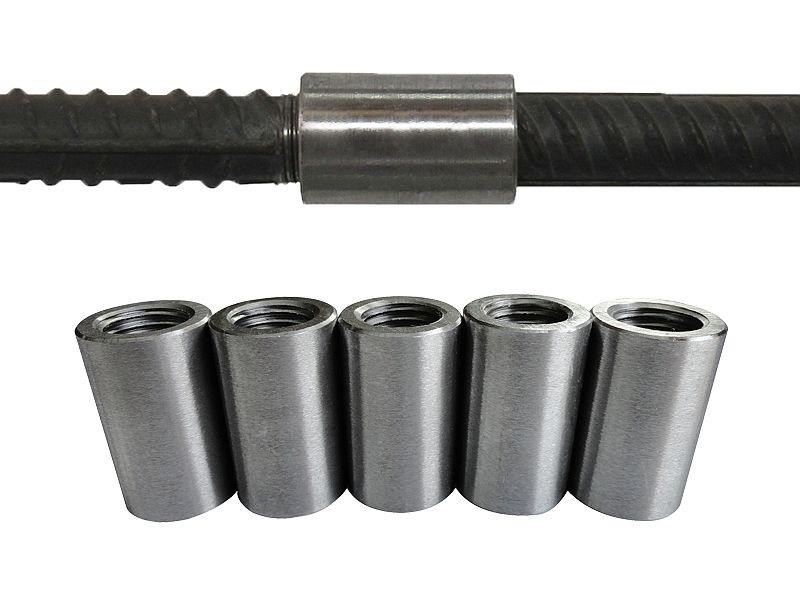

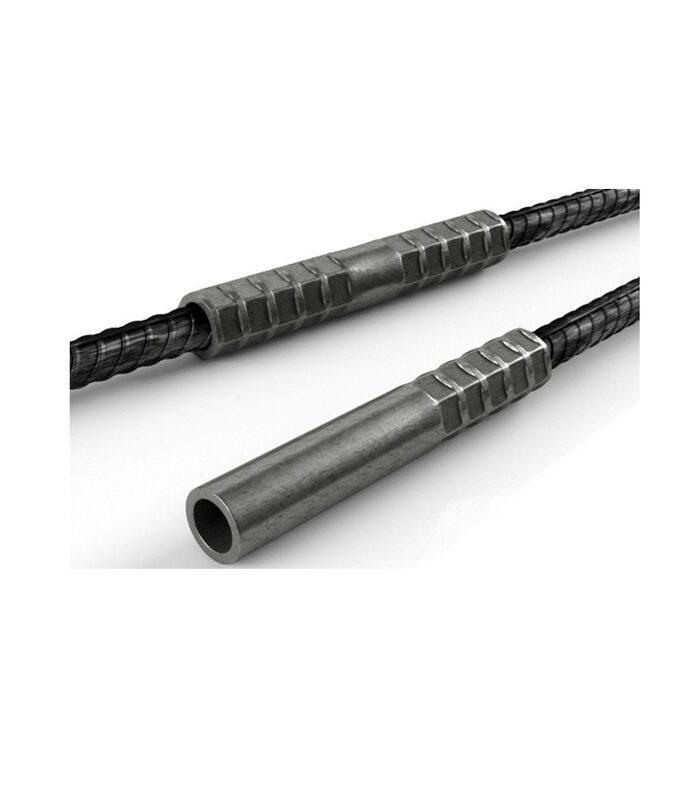

Муфты для опрессовки стержневой арматуры
Муфты для опрессовки стержневой арматуры периодического профиля
Предприятие предлагает к поставке муфты соединительные для выполнения опрессованных соединений арматурного проката диаметром от 16 до 40 мм классов А500С, А400С и А400 (А-Ш) по стандартам и техусловиям: ГОСТ Р 52544, ГОСТ 5781, СТО АСЧМ 7-93, ТУ 14-1-5254 и по другим нормативным документам на арматурный прокат указанных классов.
Муфты производства Группы компаний «ТДМ» полностью совместимы с мобильными арматурными прессами серии «ПП-А» и позволяют получить прочность, превышающую фактическое усилие временного сопротивления соединяемого проката (равнопрочные соединения — рвется всегда арматура). Существенно увеличивается надежность эксплуатации железобетонных конструкций. При этом также повышается культура производства, исключается загазованность рабочих мест и облучение рабочих сварочной дугой.
Применение наших обжимных муфт позволяет исключить скопление в зоне стыков большого количества арматуры и облегчить бетонирование железобетонных конструкций.
Муфты изготавливаются в соответствии с Техническими Условиями ТУ 4842-026-77625325-2009 «Соединения механические опрессованные арматурного проката для железобетонных конструкций», а готовые арматурные соединения полностью соответствуют ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия».
Таблица соответствия муфты диаметру и классу соединяемого арматурного проката
| Муфта стандартная (артикул) | Диаметр арматурного стержня | Муфта переходная (артикул) | Диаметр арматурного стержня | Класс соединяемого проката |
| МС16(РБ) | 16 | МСП18/16РС | 16, 18 | А500С, А400С и А400 (А-Ш) |
| МС18(РБ) | 18 | МСП20/18РС | 18, 20 | А500С, А400С и А400 (А-Ш) |
| МС20(РБ) | 20 | МСП22/20РС | 20, 22 | А500С, А400С и А400 (А-Ш) |
| МС22(РБ) | 22 | МСП25/22РС | 22, 25 | А500С, А400С и А400 (А-Ш) |
| МС25(РБ) | 25 | МСП28/25РС | 25, 28 | |
| МС28(РБ) | 28 | МСП32/28РС | 28, 32 | А500С, А400С и А400 (А-Ш) |
| МС32(РБ) | 32 | МСП36/32РС | 32, 36 | А500С, А400С и А400 (А-Ш) |
| МС36(РБ) | 36 | МСП40/36РС | 36, 40 | А500С, А400С и А400 (А-Ш) |
| МС40(РБ) | 40 | - | - | А500С, А400С и А400 (А-Ш) |
Дополнительную информацию о методе механической опрессовки арматурных стержней, системах стыковки, муфтах и опыте применения технологии читайте в статьях, посвященных данной тематике:
Анализ мирового опыта соединения стержневой арматуры встык опрессовкой муфты
Группа компаний «ТДМ» — лидер по промышленному производству муфты для опрессовки стержневой арматуры.
Предприятие отличается высочайшим качеством продукции и серьезной производственной базой, отсутствием транспортных издержек у заказчика и наличием складских запасов муфты для оперативного закрытия потребностей на стройплощадках. Подтверждено неоднократно: соединения прессами и муфтами от «ТДМ» становятся частью надежных и сверхвыносливых арматурных каркасов на самых ответственных объектах страны: гидротехнических сооружениях, объектах атомной энергетики, тоннелях и транспортных переходах, крупнейших спортивно-развлекательных комплексах и многих других.
Смотрите также: арматурные прессы серии ПП-А
Обжимное оборудование — Мос Муфта
Муфты обжимные
для механической стыковки арматуры
равнопрочное соединение
до 30%
экономия на стоимости армирования
до 10 раз
выше производительность
Обжимное оборудование
для механической стыковки арматуры
равнопрочное соединение
5″>до 30%
экономия на стоимости армирования
до 10 раз
выше производительность

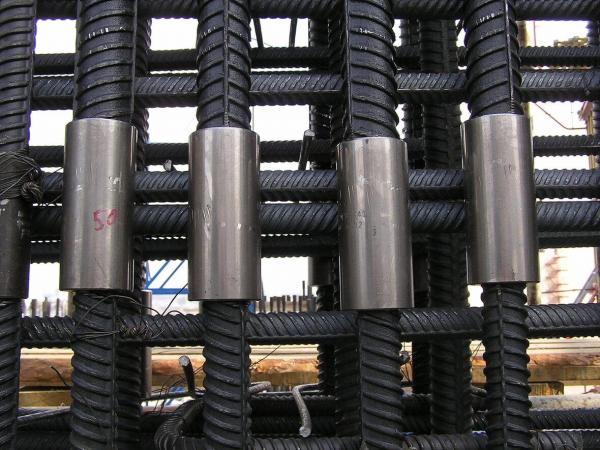

Оборудование служит для соединения по длине двух арматурных прутов, которые вставляют с двух сторон и обжимают непосредственно на строительной площадке:
Принцип работы обжимного оборудования
Механическое соединение с применением обжимных муфт представляет собой равнопрочное соединение двух арматурных стержней, произведенный путем обжима без специальной подготовки торцов арматуры. Обжим муфт производится за счет работы гидравлического пресса усилием от 60 до 100 тонн
В результате этого получается 100% равнопрочное соединение
Муфты опрессовочные и расходные материалы
Для выполнения опрессовки на одном рабочем месте используется 1 комплект гидравлического оборудование
Работы по устройству стыков арматуры на обжимных муфтах производятся непосредственно на месте производства арматурных работ — это позволяет избежать необходимости создания дополнительного пространства на строительной площадке для выполнения подготовительных работ (нарезке резьбы, размещения станка по нарезке резьбы и складирования арматурных заготовок), что в условиях современного строительства в плотной застройке может вызвать дополнительные трудности
ВОЗМОЖЕН ЛЮБОЙ СТЫК АРМАТУРЫ
Опрессовочные соединения предназначены для стыкования ненапрягаемой стержневой горячекатаной арматуры следующих диаметров: 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40 мм.
Один комплект ПО-80 (100) М «МосМуфта», обслуживаемый одним рабочим за один день, способен заменить до 10 сварщиков высшей квалификации!
Таблица сравнения муфтового соединения с другими технологиями| Скорость стыковки (1 стык) | Перерасход материалов | Сложность | |
| Обжимное механическое соединение | 4-5 мин | нет | Легко |
| Ванная сварка | 10-15 мин | нет | Сложно |
| Внахлест | 3-6 мин | есть | Легко |
Муфты — это выгодно!
Экономия
уменьшение расхода арматуры, тем самым вы экономите от 30% от стоимости армирования.
Повышение производительности
до 10 раз в сравнении со сваркой
Минимизация человеческого фактора
монтаж могут выполнять работники с минимальным опытом и любой квалификации.
100% равнопрочный стык
соответствующий всем СП, ГОСТ и СТО. Полная регламентация используемых технологий строительными нормами и правилами
Гибкое ценообразование
предоставление оборудования в аренду и обратный выкуп неиспользуемого оборудования.
Надежность
Все испытания проводятся в аттестованных лабораториях ЦНИИС и НИИЖБ, аттестат аккредитации №RA.RU.21AБ57 от 25.05.15 г.
Муфты и фитинги для шлангов — латунь, алюминий и нержавеющая сталь
Фитинги для шлангов играют важную роль в соединении сегментов системы и адаптации этих секций, если они имеют разные формы или размеры. При наличии различных типов фитингов важно определить конкретные потребности в фитингах в сборке шланга. Функция работы, материалы, стоимость и окружающая среда — все это факторы, которые следует учитывать при выборе подходящей муфты для шланга.
Фитинги для шлангов представляют собой муфты или соединения специальной формы, которые соединяют прямые участки шланга с другими шлангами, компонентами или машинами.
Во многих случаях фитинги для шлангов состоят из прочного стального сплава, алюминия или латуни и применяются в гидравлических или пневматических системах, а также в промышленных шлангах. Правильный тип фитинга будет зависеть от предполагаемой функциональности соединения и системы в целом.
UIP International предлагает широкий выбор шланговых соединений и фитингов.
- Кулачковые муфты. Эти распространенные муфты, также называемые фитингами Camlock, представляют собой простой, но надежный способ быстрого соединения и отсоединения шлангов без инструментов. Рычаги тянутся вниз, приводя переходник в положение в уплотнении, а затем образуют плотно зафиксированное соединение.
- Универсальные фитинги для воздушных шлангов. Универсальные фитинги для воздушных шлангов или фитинги типа «Коготь» в чикагском стиле соединяют воздушные шланги с оборудованием для подачи сжатого воздуха и другими воздушными линиями и инструментами для пневматических приложений.
Эти универсальные фитинги позволяют соединять шланги разного диаметра, быстро соединяя две муфты с поворотом на четверть. - Обжимные втулки и адаптеры. Обжимные втулки предполагают использование обжимного станка или инструмента и выбранной матрицы для безопасного крепления шланга в сборе к фитингу. Одним из важнейших факторов, который следует учитывать при использовании рукава или переходника для шланга, является то, что номинальное давление выбранного рукава должно соответствовать номинальному давлению шланга и фитинга.
- Ниппели KC. Ниппели KC (также королевские или комбинированные ниппели) представляют собой универсальные фитинги для шлангов, предназначенные для перехода от конца шланга к наружной резьбе NPT на таком оборудовании, как сетчатые фильтры, клапаны или фитинги Camlock. Эти муфты позволяют подсоединять два фитинга, по одному на каждом конце, и подходят для работы при низком давлении.
- Принадлежности для муфт и запасные части. Запасные части включают ряд принадлежностей для фитингов, таких как рукоятки в сборе или детали, соединительные прокладки, цепи с S-образными крюками, соединительные штифты из нержавеющей стали, кольца для пальцев и стопорные зажимы.
Эти универсальные фитинги позволяют соединять шланги разного диаметра, быстро соединяя две муфты с поворотом на четверть.
Запасные части включают ряд принадлежностей для фитингов, таких как рукоятки в сборе или детали, соединительные прокладки, цепи с S-образными крюками, соединительные штифты из нержавеющей стали, кольца для пальцев и стопорные зажимы.Фитинги должны быть достаточно прочными, чтобы выдерживать экстремальные условия давления и температуры, и достаточно пластичными, чтобы обжиматься без образования трещин, поэтому качество имеет первостепенное значение. Кроме того, очень важно учитывать состав соединительных материалов и то, где они работают лучше всего. У нас есть идеальные материалы, используемые для шланговых соединений, в том числе:
Латунь:
Латунь, как правило, легко отливается. Латунь также обеспечивает хорошую проводимость и прочность, хотя и в меньшей степени, чем нержавеющая сталь. Его коррозионная стойкость обеспечивает работу без утечек. Латунные муфты предназначены для применений с низким давлением или давлением, не превышающим 3000 фунтов на квадратный дюйм.
Латунные муфты хорошо работают при температурах от -65°F до 400°F.
Алюминий:
Алюминий прочен и пластичен, особенно с покрытием или термообработкой. Легкий металл, во многих шлангах большого диаметра используется алюминий для уменьшения веса шланга в сборе. Алюминий также обладает коррозионной стойкостью, что дает ему преимущество по стоимости по сравнению с нержавеющей сталью для применения в сельскохозяйственном и морском секторах.
Нержавеющая сталь 316
Муфты из нержавеющей стали 316, которую часто называют морской нержавеющей сталью, обладают превосходной стойкостью к коррозии в соленой воде, а также выдерживают высокое давление. Они обладают хорошей прочностью на сжатие, формуемостью и износостойкостью. Металл из нержавеющей стали хорошо работает при температуре от -425 ° F до 1200 ° F и давлении до 20 000 фунтов на квадратный дюйм.
Фитинги для шлангов работают в различных типах систем и используются в различных областях: фитинги для воздушных шлангов низкого давления, соединения для пескоструйной обработки, фитинги для хомутов для промышленных шлангов и фитинги для насосов.
