Назначение

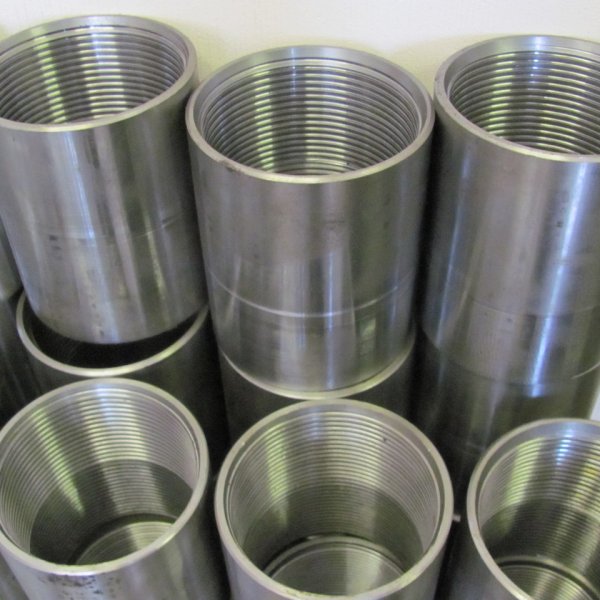

Муфты предназначены для соединения насосно-компрессорных труб в единую магистраль для транспортировки жидкостей в нефтяных скважинах.
Описание
Муфты НКТ изготавливаются по ГОСТ 633-80, ГОСТ 31446-2017 из бесшовных горячекатаных труб с постоянным контролем качества на современном оборудовании ведущих производителей.
ГОСТ 633-80 муфты для гладких насосно-компрессорных труб:
| Условный диаметр трубы |
Наружный диаметр, мм |
Длина, мм |
Масса, кг |
Группы прочности |
| 48′ | 55,9 | 96 | 0,5 | Д,К,Е |
| 60′ | 73,0 | 110 | 1,3 | Д,К,Е,Л |
| 73′ | 88,9 | 132 | 2,4 | Д,К,Е,Л |
| 89′ | 108,0 | 146 | 3,6 | Д,К,Е,Л |
| 102′ | 120,6 | 150 | 4,5 | Д,К,Е,Л |
| 114′ | 132,1 | 156 | 5,1 | Д,К,Е,Л |
ГОСТ 633-80 муфты для насосно-компрессорных труб с высаженными наружу концами:
| Условный диаметр трубы |
Наружный диаметр, мм |
Длина, мм |
Масса, кг |
Группы прочности |
| 48′ | 63,5 | 100 | 0,8 | Д,К,Е |
| 60′ | 77,8 | 126 | 1,5 | Д,К,Е,Л |
| 73′ | 93,2 | 134 | 2,8 | Д,К,Е,Л |
| 89′ | 114,3 | 146 | 4,2 | Д,К,Е,Л |
| 102′ | 127 | 154 | 5,0 | Д,К,Е,Л |
| 114′ | 141,3 | 160 | 6,3 | Д,К,Е,Л |
ГОСТ 31446-2017 муфты к насосно-компрессорным трубам
| ловный диаметр трубы |
Наружный диаметр, мм |
Длина, мм |
Масса, кг |
Группы прочности |
| 48′ | 55,88 | 95,3 | 0,56 | — |
| 60′ | 73,02 | 108,0 | 1,28 | — |
| 73′ | 88,90 | 130,2 | 2,34 | — |
| 89′ | 107,95 | 142,9 | 3,71 | — |
| 102′ | 120,65 | 146,1 | 4,35 | — |
| 114′ | 132,08 | 155,6 | 1,89 | — |
Главный специалист направления
Документы
Каталог продукции и услуг
УК ООО «ТМС групп»
Русская версия English version
Мы используем cookies и аналогичные технологии для сбора и анализа информации о производительности веб-сайта и обеспечения его функциональности.
Продолжая использование сайта вы выражаете согласие с Политикой конфиденциальности
Согласен

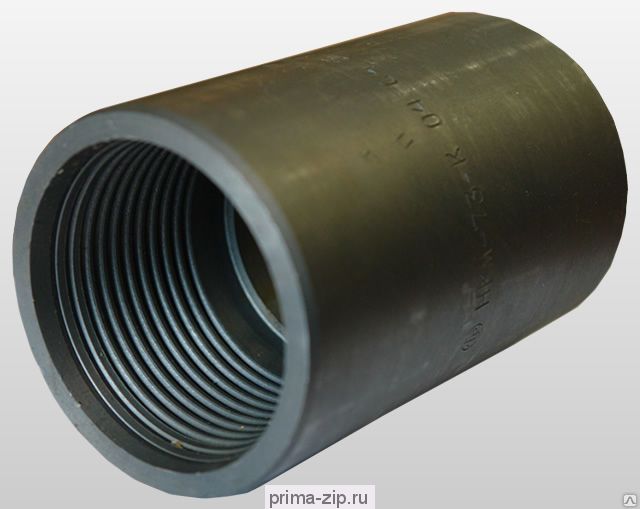

Муфта НКТ Д, К, Е ГОСТ 633-80, ГОСТ-Р 52203-2004
Описание Муфта НКТ Д, К, Е ГОСТ 633-80, ГОСТ-Р 52203-2004
Муфты для гладких насосно-компрессорных труб
| Условный диаметр | Наружный диаметр, мм. | Длина, мм | Масса, кг | Шаг резьбы | Группа прочности |
|---|---|---|---|---|---|
| 33 | 42,2 | 84 | 0,4 | 2,54 | Д; К; Е; Л; М; Р |
| 48 | 55,9 | 96 | 0,5 | 2,54 | |
| 60 | 73,0 | 110 | 1,3 | 2,54 | |
| 73 | 88,9 | 132 | 2,4 | 2,54 | |
| 89 | 108,0 | 146 | 3,6 | 2,54 | |
| 102 | 120,6 | 150 | 4,5 | 3,175 | |
| 114 | 132,1 | 156 | 5,1 | 3,175 |
Муфты для насосно-компрессорных труб с высаженными наружу концами
| Условный диаметр | Наружный диаметр, мм. |
Длина, мм. | Масса, кг. | Шаг резьбы | Группа прочности |
|---|---|---|---|---|---|
| В60 | 77,8 | 126 | 1,5 | 3,175 | Д; К; Е; Л; М; Р |
| В73 | 93,2 | 134 | 2,8 | 3,175 | |
| В89 | 114,3 | 146 | 4,2 | 3,175 |
Продукция изготавливается по ГОСТ 633-80, ГОСТ Р 52203-2004, ГОСТ Р 53366-2009, ГОСТ Р API5 CT.
Муфта НКТ Д, К, Е ГОСТ 633-80, ГОСТ-Р 52203-2004
- С гладкими (невысаженными) концами:
— Муфты для труб с условным диаметром 60 мм:
01661- Д (Е, К)
— Муфты для труб с условным диаметром 73 мм:
01662-Д (Е, К, Л) - — Муфты для труб с условным диаметром 89 мм:
01663-Д (Е, К, Л) - С высаженными концами:
— Муфты для труб с условным диаметром 60 мм:
01661-ВК: Муфты В-60-К
— Муфты для труб с условным диаметром 73 мм:
01662- ВК: Муфты В-73-К
01662- ВЕ: Муфты В-73-Е.
С этим товаром смотрят
Трубная муфта
Трубная муфта- Дом
- Товар
- Фитинг
- Муфта
Трубная муфта — это буровой инструмент для нефтяных месторождений, в основном для соединения труб.
Муфта НКТ в основном предназначена для решения существующих муфт, которые легко создаются из-за проблем с концентрацией напряжения усталостного разрушения.
Трубопровод играет важную роль в оборудовании для бурения нефтяных скважин, и его основное оборудование включает в себя сверло, колонковую трубу и обсадную трубу, утяжеленные бурильные трубы и бурение стальных труб малого диаметра и так далее. В основном используется для бурения и заканчивания нефтяных скважин во время бурения после крепления стен, чтобы обеспечить проведение и завершение процесса бурения скважин после нормальной эксплуатации нефтяной обсадной колонны.

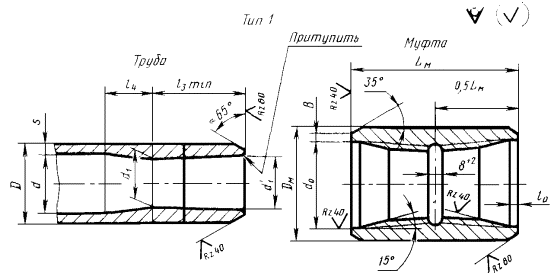

Конструкция муфты НКТ: концы НКТ с внутренней стенкой муфты соединены с конической резьбой, муфты и концы НКТ корпуса с одинаковым шагом резьбы плоские с резьбовым соединением. Резьбовое соединение с одной конусностью с характеристиками концентрации напряжения корня внешней резьбы рельефной трубки, не легко производить усталостное разрушение, соединительный эффект. Эффективно предотвращает аварии, связанные с обрывом колонны насосно-компрессорных труб нефтяной скважины.

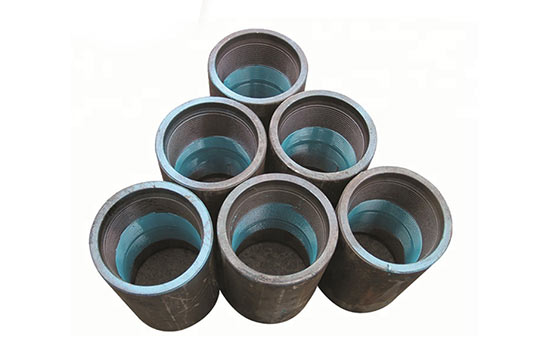

Стальная муфта для труб и обсадных труб API OCTG для соединительной резьбы премиум-класса
Соединение по API относится к стальным муфтам, которые используются для соединения обсадных труб и труб. Муфта нефтяного сортамента, также известная как муфта нефтяного сортамента, обычно изготавливается бесшовного типа, с той же маркой материала, что и корпус трубы (API 5CT K55/J55, N80, L80, P110 и т. д.), с тем же PSL или с более высокими характеристиками, чем требуется. Такая же термообработка также применима, за исключением особых требований.
Упаковка
Любой тип упаковки доступен в соответствии с потребностями клиента для доставки по всему миру.
- В прочных открытых или закрытых деревянных ящиках в зависимости от назначения.
- Каждая пачка защищена пластиковыми листами.
- Клиенты могут предоставить свою собственную упаковку, или Салем может подготовить план упаковки.
- Подробные упаковочные листы прикрепляются к деревянным ящикам для быстрой и четкой идентификации содержимого.
Фитинги для сварки встык
U-образные изгибы
Ребристая трубка
Компенсаторы
Трубные фланцы
Муфта
【ЧАС】 Труба с керамическим покрытием
Труба с керамическим покрытием изготавливается методом самораспространяющегося высокотемпературного синтеза (СВС).
【ЧАС】 Литая стальная труба с базальтовым покрытием
Стальная труба с футеровкой из литого базальта состоит из футерованной литой базальтовой трубы, наружной стальной трубы и заполнения цементным раствором между двумя слоями.
【ЧАС】 Трубы с керамической плиткой
Трубы, облицованные керамической плиткой, имеют очень равномерное покрытие из специально разработанного керамического материала, которое наносится на внутреннюю часть трубы.
【ЧАС】 Износостойкая труба из редкоземельного сплава
Материалом износостойкой трубы из редкоземельного сплава является ZG40CrMnMoNiSiRe, который также является сортом стали из редкоземельного сплава.
【ЧАС】 Трубы Противоэрозионные щиты
Противоэрозионные щиты для труб используются для защиты труб котла от сильного эрозионного воздействия высоких температур и давлений, что значительно продлевает срок службы труб.
【ЧАС】 Трубка из сплава ASTM A213 T91
ASTM A213 T91 бесшовные трубы в основном используются для котлов, пароперегревателей и теплообменников.
Различия между обсадной муфтой и трубной муфтой
Английский
Испанский
Главная > Горячие новости > Текущие новости
Дата: 20.04.2021 ключевые слова: Муфта обсадная, муфта насосно-компрессорная
Существуют муфты для обсадной трубы и муфты для НКТ , функция та же, что и для соединения труб друг с другом. С другой стороны, между ними все же есть некоторые различия.
Муфта корпуса
Муфта корпуса предназначена для размеров более 4 1/2 дюйма. В отличие от муфты НКТ, муфта обсадной колонны обычно не нуждается в утолщении (без высадки), что означает отсутствие муфты обсадной колонны с высадкой, поэтому она бывает следующих типов:
• BTC: контрфорсная муфта
• LTC: Длинная соединительная муфта
• STC: короткая соединительная муфта
Все три типа имеют одинаковую толщину корпуса обсадной трубы, но имеют разную длину.
Муфта масляного картера необходима для соединения двух корпусов. Способ изготовления муфт такой же, как у бесшовных труб. Стальная труба заканчивается внутренней резьбой для соединения с верхним и нижним кожухом. Для обеспечения герметичности соединения строго требуется точность резьбы.
Трубная муфта
Обычно максимальный диаметр муфты НКТ составляет 4 1/2 дюйма, так как труба НКТ применяется для бурения (внутри НКТ находится насосная штанга для бурения/перекачки нефти), тип муфты более разнообразен и строг, чем обсадная труба, в основном используется представляет собой муфту с высадкой утолщенного типа (внутренняя высадка и внешняя высадка), для краткости это муфта EUE, она наиболее удобна для трубных соединений. Трубка с муфтовым соединением на конце ЕС (EUE), также называемая UPTBG. Из-за того, что конец трубки утолщен (расстроен), соединительная нагрузка лучше, чем контрфорсная муфта.
Контрфорсная муфта другого типа, используемая для соединения труб, имеет ту же толщину, что и тело трубы, называется NU end (NUE) tubing или TBG.
Особенности
Муфта НКТ может решить проблему усталостного разрушения существующей муфты из-за концентрации напряжений. Конец маслопровода соединен с внутренней стенкой муфты конической резьбой. Конец корпуса муфты и масляная трубка соединены плоской резьбой с одинаковым шагом резьбы. Муфта не так проста в усталостном разрушении и имеет хороший эффект соединения. Это может эффективно предотвратить аварию с разрывом колонны труб нефтяной скважины.
