Механизм управления хлопушкой боковой, МУ-1, МУ-2 «Муравей»

ТУ 3689-002-76785133-2015
Разрешение на применение № РРС 00-37929
Сертификат соответствия № РОСС RU.АЮ96.Н07508

Применение

Механизм управления хлопушкой боковой МУI и МУII отвечает за функцию открытия-закрытия крышек хлопушки, управляет как основной крышкой, так и перепускной, в открытом положении производит фиксацию крышек в вертикальном цилиндрическом барабане. Применяется для нефтепродуктов, используется в нефтебазах и АЗС.

Устройство механизма управления хлопушкой выглядит следующим образом: барабан закреплен на общем валу прижимной планкой и крепится гайкой. Вал крепится втулкой и с другой стороны буксой, втулка и букса выполняют роль подшипников скольжения. От осевого смещения вал застопорен специальным установочным винтом. Уплотнение вала осуществляется специальной набивкой, в движение вал производится вручную штурвалом. Цилиндр механизма управления соединён с клапаном хлопушки специальным канатом.

Приведя в движение вал с помощью штурвала, канат наматываясь на барабан открывает оба клапана хлопушки. Фиксирование клапанов хлопушки в нужном положении производится специальным фиксатором, входящим в ответное отверстие на штурвале. Скоба фиксатора крепится к стенке резервуара с помощью электросварки.

Характеристики

Механизм управления производится в двух конструктивных исполнениях. Отличие механизмов состоит в управлении приводом, первое исполнение с электроприводом и второе, более дешевое, оснащено ручным приводом. Так же изделия отличаются величиной условного прохода. С электрическим приводом условный проход составляет 400мм или 600мм, в то время как механизм управления хлопушкой с ручным приводом имеет меньшие значения условного прохода 80, 150,200,250 мм.

Исполнения

По устойчивости к воздействиям климатических факторов внешней среды механизм управления хлопушкой верхний изготовляется в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до –60°С). Категория размещения 1 по ГОСТ 15150–69.

Технические характеристики

Наименование параметров МУ-1
Условный диаметр хлопушки, мм 80, 100, 150, 250, 300
Привод Ручной
Условное давление, МПа 0,16
Диаметр барабана, d, мм 160
Длина, L, мм 450
D, мм 310
Расстояние от оси барабана до оси хлопушки, H 900
Расстояние от оси барабана до оси фиксатора, h 186
Габаритные размеры, не более
Масса, кг., не более 16

Наименование параметров МУ-2
Условный диаметр хлопушки, мм 400, 350, 400, 500, 600, 700
Привод* Ручной Электродвигатель
Условное давление, МПА (кг/см2) 0.16 (1.6)
Габаритные размеры, не более
Диаметр барабана, мм 160
Диаметр штурвала, мм -
Длина L, мм 1765
Ширина B, мм 425
Высота C, мм 730
Расстояние от оси барабана до оси хлопушки, мм 1500
Расстояние от оси барабана до оси фиксатора, мм -
Масса, кг, не более 101

Номенклатура

  • МУ-1 У1 Механизм управления (боковой) для ХП-80
  • МУ-1 У1 Механизм управления (боковой) для ХП-100
  • МУ-1 У1 Механизм управления (боковой) для ХП-150
  • МУ-1 У1 Механизм управления (боковой) для ХП-200
  • МУ-1 У1 Механизм управления (боковой) для ХП-250
  • МУ-1 УХЛ1 Механизм управления (боковой) для ХП-80
  • МУ-1 УХЛ1 Механизм управления (боковой) для ХП-100
  • МУ-1 УХЛ1 Механизм управления (боковой) для ХП-150
  • МУ-1 УХЛ1 Механизм управления (боковой) для ХП-200
  • МУ-1 УХЛ1 Механизм управления (боковой) для ХП-250
  • МУ-1 для ХП-300 У1 Механизм управления (боковой)
  • МУ-1 для ХП-300 УХЛ1 Механизм управления (боковой)
  • МУ-2 У1 Механизм управления боковой с ручным приводом для ХП-400
  • МУ-2 У1 Механизм управления боковой с ручным приводом для ХП-500
  • МУ-2 У1 Механизм управления боковой с ручным приводом для ХП-600
  • МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-400
  • МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-500
  • МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-600
  • МУ-2Э У1 Механизм управления боковой с электрическим приводом для ХП-400
  • МУ-2Э У1 Механизм управления боковой с электрическим приводом для ХП-500
  • МУ-2Э У1 Механизм управления боковой с электрическим приводом для ХП-600
  • МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-400
  • МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-500
  • МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-600
  • МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-400
  • МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-500
  • МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-600
  • МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-400
  • МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-500
  • МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-600

sznro.ru

Механизм управления хлопушкой боковой МУ 1 цена от производителя ВЗРК Москва



ОКП 36 8913

Механизм управления хлопушкой (боковой) МУ1 предназначен для открывания крышек хлопушек (основной и перепускной) и фиксации их в открытом положении в вертикальных цилиндрических резервуарах для нефтепродуктов нефтебаз и АЗС.

Механизм управления МУ-1 монтируется на боковой стенке резервуара над приемораздаточным патрубком и хлопушкой.

По устойчивости к воздействию климатических факторов внешней среды механизмы управления МУ-1 изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Общий вид в 3D:Принцип работы в 3D:





Пример обозначения при заказе:
МУ-1 У1 ТУ 3689-049-10524112-2002, где
У1 - климатическое исполнение.

Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.





Технические характеристики

Наименование параметров

МУ-1

Диапазон условного прохода хлопушек DN

80-250

Габаритные размеры, мм, не более:

длина L

512

диаметр D

320

высота H

336

Масса, кг, не более

15



Полезная информация на тему: "Потери нефти и нефтепродуктов, классификация потерь".



vzrk.ru

Механизм управления хлопушкой боковой МУ-1 | Хлопушки и механизмы управления | Аврора-НЕФТЬ

Главная » Резервуарное и емкостное оборудование » Хлопушки и механизмы управления » Механизм управления хлопушкой боковой МУ-1

ТУ 3689-049-10524112-2002, ТУ 3689-003-0217636-93, ТУ 3689-062-10524112-2003, ТУ 3689-026-03467856-2006, ТУ 26-02-1050-87, ТУ 3689-021-10524112-2001, ТУ 3689-011-03467856-2000, ТУ 3698-002-56510196-2009; ТУ У 24607422_010-2000

ТУ 3689-001-01719561-2016

Назначение : механизм управления хлопушкой боковой МУ-1 предназначен для открывания крышек хлопушек (основной и перепускной) с условным проходом DN 80-250 и фиксации их в открытом положении в вертикальных цилиндрических резервуарах для нефтепродуктов нефтебаз и АЗС.

Описание: механизмы управления МУ-1 монтируются на боковой стенке резервуара над приемо-раздаточным патрубком ППР и хлопушкой. По устойчивости к воздействию климатических факторов внешней среды механизм управления хлопушкой МУ-1 изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

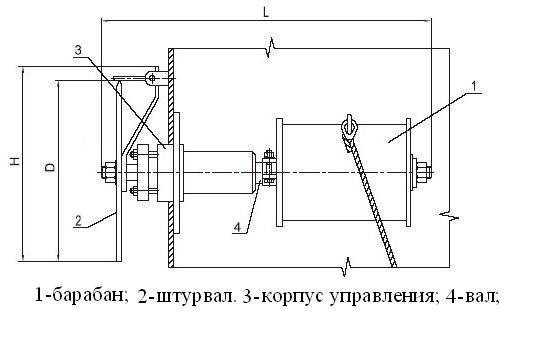

Чертеж  МУ-1:

Предлагаем механизм управления хлопушкой боковой МУ-1 по ценам завода-изготовителя. Механизм МУ-1 имеет всю необходимую документацию и соответствующую сертификацию.



Технические характеристики МУ-1:

Наименование параметров МУ-1
Диапазон условного прохода хлопушек DN 80 — 250
Габаритные размеры, мм, не более: длина L 534
диаметр 320
высота H 336
Усилие, необходимое для вращения штурвала, кгс, не более 15
Канат 5,8-Г-В-Ж-1570 ГОСТ 3067-88, м 1,7
Масса, кг, не более 15



Схема расположения оборудования на резервуаре Скачать информацию о продукции в формате .PDF
Еще резервуарное оборудование

aurora-oil.ru

Механизм управления хлопушкой МУ-1

Механизм управления хлопушкой (боковой) МУ-2 с электроприводом предназначен для открывания крышек хлопушки с условным проходом Dу 400, 500, 600 мм и фиксации их в открытом положении в вертикальных цилиндрических резервуарах для нефтепродуктов нефтебаз и АЗС.

Механизм управления хлопушкой монтируется на боковой стенке резервуара над приемораздаточным патрубком и хлопушкой.

По устойчивости к воздействию климатических факторов внешней среды механизм управления хлопушкой изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

Пример обозначения при заказе:
МУ-1 У1, где
У1 - климатическое исполнение.

Чертеж механизма управления хлопушкой

Общий вид механизма управления хлопушкой МУ 1:

 1 - корпус управления;

 2 - вал;

 3 - барабан;

 4 - трос;

 5 - штурвал;

 6 - указатель;

 7 - стопор;

 8 - кронштейн;

 9 - хлопуша;

 10 - стенка резервуара.












Технические характеристики механизма управления хлопушкой

Наименование параметров

МУ-1

Диапазон условного прохода хлопушек DN

80-250

Габаритные размеры, мм, не более:

длина L

512

диаметр D

320

высота H

336

Масса, кг, не более

15



www.tehnorvs.ru

Механизм управления хлопушкой боковой МУ-1 | Хлопушки и механизмы управления

Механизм управления хлопушкой боковой МУ-1 предназначен для открывания крышек хлопушек (основной и перепускной) с условным проходом DN 80-250 и фиксации их в открытом положении в вертикальных цилиндрических резервуарах для нефтепродуктов нефтебаз и АЗС.

Механизмы управления МУ-1 монтируются на боковой стенке резервуара над приемо-раздаточным патрубком ППР и хлопушкой.

По устойчивости к воздействию климатических факторов внешней среды механизм управления хлопушкой МУ-1 изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Предлагаем механизм управления хлопушкой боковой МУ-1 по ценам завода-изготовителя. Механизм МУ-1 имеет всю необходимую документацию и соответствующую сертификацию.

Пример обозначения при заказе:
МУ-1 У1, ТУ 3689-049-10524112-2002, где: У1 — климатическое исполнение.

Техническая информация на механизм управления хлопушкой МУ-1

Наименование параметровМУ-1
Диапазон условного прохода хлопушек DN80 — 250
Габаритные размеры, мм, не более:длина L534
диаметр320
высота H336
Усилие, необходимое для вращения штурвала, кгс, не более15
Канат 5,8-Г-В-Ж-1570 ГОСТ 3067-88, м1,7
Масса, кг, не более15

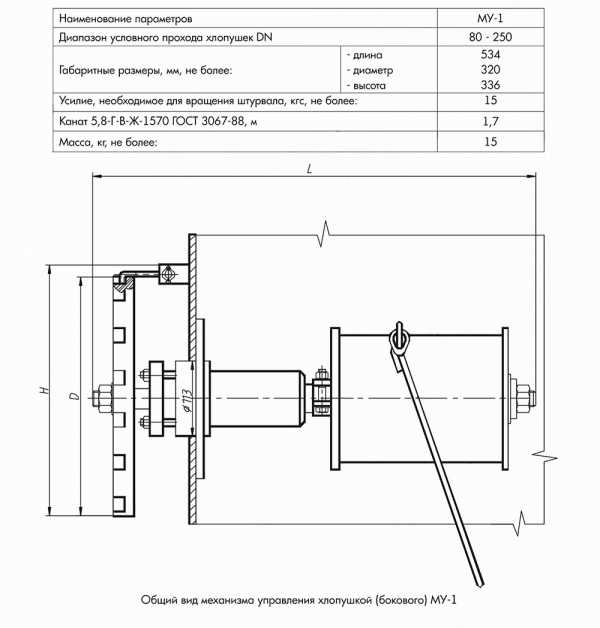

Чертеж механизм управления хлопушкой МУ-1

rezervuarnoe.ru

Механизм управления хлопушкой МУ-2

Механизм управления хлопушкой (боковой) МУ-2 с электроприводом предназначен для открывания крышек хлопушки с условным проходом Dу 400, 500, 600 мм и фиксации их в открытом положении в вертикальных цилиндрических резервуарах для нефтепродуктов нефтебаз и АЗС.

Механизм управления хлопушкой монтируется на боковой стенке резервуара над приемораздаточным патрубком и хлопушкой.

По устойчивости к воздействию климатических факторов внешней среды механизм управления хлопушкой изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

Пример обозначения при заказе:
МУ-2 У1, где
У1 - климатическое исполнение.


Чертеж механизма управления хлопушкой

 Общий вид механизма управления хлопушей МУ 2:

 1 - корпус управления;

 2 - вал;

 3 - барабан;

 4 - трос;

 5 - штурвал;

 6 - указатель;

 7 - стопор;

 8 - кронштейн;

 9 - хлопуша;

 10 - стенка резервуара





Технические характеристики механизм управления хлопушкой

Наименование параметров

МУ-2

Диапазон условного прохода хлопушек DN

400-600

Габаритные размеры, мм, не более:

длина L

1676

ширина B

385

высота H

570

Масса, кг, не более

108

Мощность электродвигателя привода, кВт

0,090



www.tehnorvs.ru

Механизм управления му — ООО «Поршень»

Описание товара

Механизм управления му купить на сайте Резервуарное оборудование. ☎ 8442 560360, 560304, эл. почта: [email protected]

Купить механизм управления му 1 по выгодной цене можете у нас.

Механизмы управления хлопушками му 1 назначены открывать крышки хлопуш с диаметрами DN 80/250 и удерживания их в откинутых расположениях в нефтерезервуарах для топлива нефтебазы и АЗС.

Механизм управления МУ-1 располагают с боку стенки нефтерезервуаров над приемо-раздаточными патрубками и хлопушами.

По прочностям к реакциям климатизационных обстоятельств, механизм управления му выпускаются в исполнениях У и УХЛ категорий размещений 1 по ГОСТ 15150-69.

При предзаказах производства: механизм МУ-1 УХЛ1 ТУ 3689-049-10524112-2002, УХЛ1 — климатический вариант.

Механизм му-1 изготовляемая ООО ПТП «Поршень» идентичны Сапкон, АОМЗ, НГМ Групп.

Механизм управления хлопушкой боковой му-1 имеет все требующиеся документы, паспорта принадлежности и соответствующий сертификат.

Доставка оборудования по всем регионам России.

Механизм управления му
