Механизм управления хлопушкой боковой, МУ-1, МУ-2 «Муравей»

Главная
Устройства приемо-раздачи
Механизм управления хлопушкой боковой, МУ-1, МУ-2 «Муравей»

Узнать цену

Имя
Телефон
E-mail

ТУ 3689-002-76785133-2015

Разрешение на применение № РРС 00-37929
Сертификат соответствия № РОСС RU.

АЮ96.Н07508

Применение

Механизм управления хлопушкой боковой МУI и МУII отвечает за функцию открытия-закрытия крышек хлопушки, управляет как основной крышкой, так и перепускной, в открытом положении производит фиксацию крышек в вертикальном цилиндрическом барабане. Применяется для нефтепродуктов, используется в нефтебазах и АЗС.

Устройство механизма управления хлопушкой выглядит следующим образом: барабан закреплен на общем валу прижимной планкой и крепится гайкой. Вал крепится втулкой и с другой стороны буксой, втулка и букса выполняют роль подшипников скольжения. От осевого смещения вал застопорен специальным установочным винтом. Уплотнение вала осуществляется специальной набивкой, в движение вал производится вручную штурвалом. Цилиндр механизма управления соединён с клапаном хлопушки специальным канатом.

Приведя в движение вал с помощью штурвала, канат наматываясь на барабан открывает оба клапана хлопушки. Фиксирование клапанов хлопушки в нужном положении производится специальным фиксатором, входящим в ответное отверстие на штурвале. Скоба фиксатора крепится к стенке резервуара с помощью электросварки.

Характеристики

Механизм управления производится в двух конструктивных исполнениях. Отличие механизмов состоит в управлении приводом, первое исполнение с электроприводом и второе, более дешевое, оснащено ручным приводом. Так же изделия отличаются величиной условного прохода. С электрическим приводом условный проход составляет 400мм или 600мм, в то время как механизм управления хлопушкой с ручным приводом имеет меньшие значения условного прохода 80, 150,200,250 мм.

Исполнения

По устойчивости к воздействиям климатических факторов внешней среды механизм управления хлопушкой верхний изготовляется в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до –60°С). Категория размещения 1 по ГОСТ 15150–69.

Технические характеристики

Наименование параметров	МУ-1
Условный диаметр хлопушки, мм	80, 100, 150, 250, 300
Привод	Ручной
Условное давление, МПа	0,16
Диаметр барабана, d, мм	160
Длина, L, мм	450
D, мм	310
Расстояние от оси барабана до оси хлопушки, H	900
Расстояние от оси барабана до оси фиксатора, h	186
Габаритные размеры, не более
Масса, кг. , не более	16

Наименование параметров	МУ-2
Условный диаметр хлопушки, мм	400, 350, 400, 500, 600, 700
Привод*	Ручной	Электродвигатель
Условное давление, МПА (кг/см²)	0.16 (1.6)
Габаритные размеры, не более
Диаметр барабана, мм	160
Диаметр штурвала, мм	-
Длина L, мм	1765
Ширина B, мм	425
Высота C, мм	730
Расстояние от оси барабана до оси хлопушки, мм	1500
Расстояние от оси барабана до оси фиксатора, мм	—
Масса, кг, не более	101

Номенклатура

МУ-1 У1 Механизм управления (боковой) для ХП-80
МУ-1 У1 Механизм управления (боковой) для ХП-100
МУ-1 У1 Механизм управления (боковой) для ХП-150
МУ-1 У1 Механизм управления (боковой) для ХП-200
МУ-1 У1 Механизм управления (боковой) для ХП-250
МУ-1 УХЛ1 Механизм управления (боковой) для ХП-80
МУ-1 УХЛ1 Механизм управления (боковой) для ХП-100
МУ-1 УХЛ1 Механизм управления (боковой) для ХП-150
МУ-1 УХЛ1 Механизм управления (боковой) для ХП-200
МУ-1 УХЛ1 Механизм управления (боковой) для ХП-250
МУ-1 для ХП-300 У1 Механизм управления (боковой)
МУ-1 для ХП-300 УХЛ1 Механизм управления (боковой)
МУ-2 У1 Механизм управления боковой с ручным приводом для ХП-400
МУ-2 У1 Механизм управления боковой с ручным приводом для ХП-500
МУ-2 У1 Механизм управления боковой с ручным приводом для ХП-600
МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-400

МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-500
МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-600
МУ-2Э У1 Механизм управления боковой с электрическим приводом для ХП-400
МУ-2Э У1 Механизм управления боковой с электрическим приводом для ХП-500
МУ-2Э У1 Механизм управления боковой с электрическим приводом для ХП-600
МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-400
МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-500
МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-600
МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-400
МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-500
МУ-2 УХЛ1 Механизм управления боковой с ручным приводом для ХП-600

МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-400
МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-500
МУ-2Э УХЛ1 Механизм управления боковой с электрическим приводом для ХП-600

Наверх

Печать страницы

Хлопушки и механизмы управления

Название

Артикул

Выберите категорию

Все Топливораздаточные колонки » Топливораздаточные колонки Топаз » Топливораздаточные колонки Ливенка »» Топливораздаточные колонки Ливенка »» Маслораздаточные колонки Ливенка »» Газораздаточные колонки » Квант Запасные части к ТРК » Запасные части к ТРК Топаз » Запасные части к ТРК Ливенка » Запасные части к ТРК НАРА » Запасные части к ТРК КВАНТ » Запасные части к ТРК ADAST » Запасные части к ТРК Gilbarco Программное обеспечение (ПО) Топаз Пульты управления, контроллеры, блоки сопряжения » ПДУ и контроллеры «Сапсан» » ПДУ и контроллеры «Доза» » ПДУ, БС и контроллеры «Топаз» » ПДУ и контроллеры «Весна» » Шкаф управления Контейнерные АЗС Заправочные модули » Заправочные модули Benza »» ТРК и насосы для перекачки дизельного топлива »» ТРК и насосы для перекачки бензина и дизельного топлива »» Ручные насосы для перекачки бензина, дизтоплива и масла »» Контроллеры для автоматизации »» Автоматические ТРК »» Счетчики топлива »» Фильтры ТРК »» Комплектующие ТРК » Заправочные модули Piusi » Заправочные модули (Китай) Краны раздаточные, з/ч и комплектующие » Краны ZVA Elaflex (Германия) » Краны OPW (США) » Краны АКТ, РКТ и др.

(Россия) » Краны (Китай) » Фитинги и муфты » Краны Piusi Резинотехнические изделия » Рукава ПВХ, МБС » Резина МБС » Паронит » Ремни клиновые Метрологическое оборудование » Ареометры, термометры, плотномеры » Мерные цилиндры » Пасты индикаторные, герметики » Метроштоки » Рулетки » Мерники » Пробоотборники » Октанометры » Газоанализаторы » Уровнемеры » Циркометры Запорная арматура » Краны шаровые муфтовые » Краны фланцевые » Задвижки » Затворы дисковые » Краны сифонные Резервуарное оборудование » Клапаны (дыхательные, приемные отсечные) » Огнепреградители » Узлы слива, муфты сливные, УРП » Люки (Лаз, световые, замерные) » Хлопушки и механизмы управления » Пеногенераторы » Уровнемеры » Прочее Пластиковый трубопровод и соединения » Трубопровод » Соединения пластикового трубопровода Комплектующие для бензовозов » ДОПОГ (ADR комплекты) » Искрогасители ИГС Соединительная арматура » Камлоки » БРС » API » Соединительные патрубки, штуцеры » Фланцы, резьбы, крепеж, прокладки » Хомуты Противопожарное оборудование » Огнетушители » Шкафы,щиты пожарные и комплектующие,ящики для песка » Рукава пожарные » Пожарная арматура » Искробезопасный инструмент »» Ключи накидные обмедненные »» Ключи рожковые обмедненные »» Ключи комбинированные обмедненные »» Другой обмедненный инструмент » Противогазы, респираторы Устройства заземления автоцистерн » УЗА (Алвик) » УЗА (Сенсор) » УЗА (Химко) » БЗА (Промприбор) Счетчики и фильтры жидкости » Счетчики » Фильтры Насосы и комплектующие » Самовсасывающие насосы и агрегаты » Ручные насосы » Электронасосы 12В/24В,220В » Консольно-моноблочные насосы » Пневматические насосы » Топливораздаточное оборудование Прочее

Производитель

ВсеDEKOPROJINSLUKolor KutPiusiPiusi SamoaSamoaSEMPERITАлвикАрмавирИП ВладыкинКомплект-МЛивенкаМеталлохимическая компанияНараПНСКПоршеньпромприбортопаз

Новинка

Вседанет

Спецпредложение

Вседанет

Результатов на странице

5203550658095

Хлопушки и механизмы управления

Название:

Артикул:

Текст:

Выберите категорию:
Все Аптечки » Аптечки автомобильные » Аптечки дорожные » Аптечки транспортные » Аптечки для быта и повседневной жизни » Аптечки для учреждений и производств » Аптечки отраслевые » Аптечки по приказам Минздрасоцразвития РФ » Медицинское имущество для ГО и ЧС Автотопливозаправщики Benza Оборудование ДОПОГ » Комплекты ADR Мобильные ТРК PIUSI (Италия) Комплектующие для бензовозов » Аптечки » Инструмент искробезопасный » Клапаны донные, управление, аксессуары » Пеналы для рукавов » Пломбы » Фонари Контейнерные АЗС (Benza) » Топливные модули Benza » Benza Эконом Мини АЗС ТРК » Gilbarco » Ливенка » НАРА » Tatsuno » Топаз » Шельф Комплектующие для ТРК » Gilbarco » Censtar » Tatsuno » Adast » Ливны » НАРА »» Газоотделитель »» Датчик расхода топлива »» Держатели, патрубки »» Измеритель объёма »» Индикатор »» Колодка »» Насос »» Отсчетное устройство стрелочное »» Паронитовые прокладки »» Поплавковая камера »» Рем. комплект для ремонта ТРК »» Фильтр грубой очистки »» Электродвигатель »» Корпуса топливораздаточных колонок » Tokheim » Шельф » Топаз » Сильфоны » Клапаны » Ремни Пульты управления к ТРК » Весна » Сапсан » Топаз Насосное оборудование » Мобильные ТРК »» Benza »»» Benza ТРК и насосы для перекачки масла »»» Benza ТРК и насосы для перекачки бензина и дизельного топлива »»» Benza Счетчики топлива »»» Benza Комплектующие ТРК » Насосное оборудование BARREL » Насосы и заправочные модули » Насосы АНСВ » Насос СВН-80 » Насос СЦЛ 00 А » Насос СЦЛ 20/24 » Погружные насосы » Ручные насосы Краны топливораздаточные » OPW » ZVA Elaflex »» Пистолеты »» Муфты и фитинги »» Носики »» Насадки »» Скобы »» Кольца »» Запчасти » OPW (Китай) » ZVA (Китай) » Краны топливораздаточные (прочие) Газовое оборудование » Corken LPG » LPM 102 » Краны газовые »» Муфты разрывные и переходники »» Пистолет LPG (Италия) »» Пистолет OPW-Brevetti Nettuno T3B (Чехия) »» Пистолет TDW LPG (Китай) » Насос НСВГ, НСВ-32 » Рукава LPG » Колонки и запасные части УЗСГ (Технопроект) Фильтры » Фильтры GL-4, 5, 6 » Фильтры Separ » Фильтры сливные, прямоточные, прямые » Фильтры ФЖУ » Фильтры для ТРК Быстроразъёмные соединения » Быстроразъемные Elaflex (аналог) » Быстроразъемные соединения Камлок БРС » Наконечники, ерши » Хомуты Резервуарное оборудование » Генераторы » Датчики » Клапаны » Краны сифонные » Люки » Муфты » Огнепреградители » Патрубки » Релейный блок » Сигнализаторы » Узел рецеркуляции паров » Уровнемеры » Заборные устройства » Хлопушки и механизмы управления » Узлы наполнения » Фильтры и фильтроэлементы Устройства для слива и налива нефтепродуктов » АСН » УНС, УНСА » УСН Противопожарное оборудование » Искрогасители » Огнетушители и пеналы » Устройства заземления, УЗА Метрологическое оборудование » Ареометры » Ведро замерное » Газоанализаторы » Мерники » Метроштоки »» Круглые »» П-образные » Октанометры и плотномеры » Паста, герметики » Пробоотборники » Рулетки » Термометры » Цилиндры Счётчики жидкости » Счётчики ППО » Счётчики ППВ » Запчасти для ППО и ППВ » Счётчики HEFA » Прочие счётчики Рукава » Маслобензостойкие рукава » Шланги и трубки ТОМИФЛЕКС » Катушки для рукава » Рукава МБС Запорная арматура » Задвижки и вентили » Краны шаровые (бензин) » Краны шаровые (газ) Знаки, наклейки, таблицы Переговорные устройства Техническая литература Уценённый товар

Производитель:
ВсеAdastAvistaBenzaCorken (США)DanfossDixonElaflexGilbarcoLanfeng. CenstarLiqua-TechLPG Group (Италия)OPWPiusiSemperitTatsunoTokheimTrunk OilЛивенкаЛивныНАРАТехнопроектТопазШельф

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

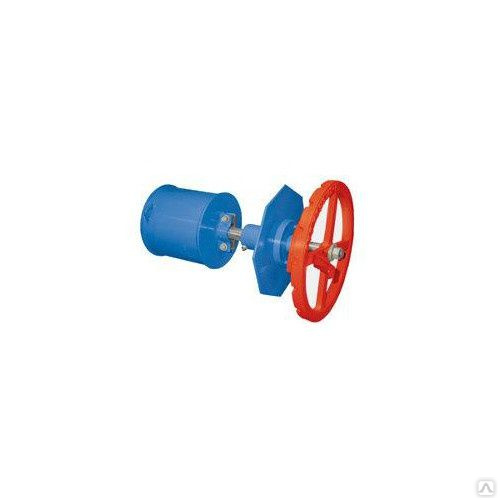

Механизм управления МУ-1

Механизм управления МУ-1 является комплектующим изделием резервуаров, предназначен для открытия и закрытия клапанов хлопушек (основного и перепускного) и фиксации их в открытом положении.

Механизм управления монтируется на боковой стенке резервуара над хлопушкой.

По устойчивости к воздействию климатических факторов соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69.

Установленная безотказная наработка – 800 циклов. Под циклом понимается одно открытие и закрытие хлопушки. Средний ресурс – 5000 циклов.

Средний срок службы – 15 лет.

ТУ 3689-006-03467856-99
Сертификат соответствия C-RU.AB28.B.01660 с 03.05.2011 по 02.05.2016
Разрешение Ростехнадзора на применение № РРС 00-34272 С 20.05.2009 ПО 20.05.2014

Получить оплаченную продукцию Вы можете: заказав доставку по г. Москве и МО, также мы осуществляем отгрузку ТК «Деловые линии» или самовывозом с нашего склада.

Адрес представительства Автоспецкомплект:

16-й километр МКАД, г. Дзержинский, Дзержинское шоссе, дом 1.

Трехэтажное строение ЗАО «ТРАНСКОМСЕРВИС», второй этаж, офис 223.

Как добраться (на общественном транспорте):

С ж/д станции Люберцы нужно проехать автобусом №20, 21 до остановки «Таможня»;
От станции метро Кузьминки на автобусе №347 доехать до Газораздаточной и пройти вперед 50 метров; можно воспользоваться маршрутами № 904, 470, 595, тогда вам нужно выходить на пересечении ул.Энергетиков и Дзержинского шоссе.
От станции метро Люблино маршрутный автобус 305, остановка «автомойка»;

Как добраться на авто:

Двигаясь по МКАД, 14 км. (белая дача, ТЦ Мега) поворот в область, перед эстакадой взять правее. На светофоре под стрелку на право, далее прямо до встречающей вывески «Добро пожаловать в г. Дзержинский). Справа трехэтажное строение ТРАНСКОМСЕРВИС с синей крышей.;
Двигаясь по МКАД, 16 км. поворот в область, по ул. Энергетиков всегда прямо. На первом светофоре под стрелку поворот налево. Слева парковка и трехэтажное строение ТРАНСКОМСЕРВИС с синей крышей.;

Покупать комплектующие для спецтехники и просто аксессуары для грузового авто транспорта, а также оборудование для АЗС и нефтебаз стало проще и удобнее. Благодаря множеству сервисов нашего сайта и квалифицированных менеджеров. А оформление заказа максимально упрощено.

1. Выбираем товары

Позвольте представить вам ряд полезных сервисов нашего интернет-магазина, которые могут пригодиться вам в процессе покупки.

Поиск – чтобы не терять время на поиски, можно воспользоваться поиском по магазину.

К примеру, вам необходим Фонарь Экотон 1, но вы не знаете где его найти:

В правом верхнем углу пишет текст запроса, далее «Найти»;
В сформированной выкладке выбираем нужный нам товар;

Подбор товара по фото — Если ваш заказ нестандартный, вы не смогли подобрать самостоятельно нужные товары в каталоге или просто требуется помощь менеджера в оформлении покупки, вы можете сделать заявку на обратную связь, в форме «Обратный звонок» есть возможность прикрепить изображение товара. Допустим, вы точно не знаете название и модификацию конкретного оборудования, а подбираете товар по внешнему сходству. Вы можете прикрепить к форме заказа фотографию нужной модели и дать комментарий, менеджер расскажет вам, сможет ли выполнить ваш конкретный запрос или поможет подобрать модель с аналогичными параметрами.

2. Оформляем покупки

Купить в один клик — Теперь вы можете купить товар в один клик без обязательных регистраций и утомительных заполнений множества форм!

Допустим, вы хотите приобрести счетчика жидкости:

1. Выбираете в «Каталоге» слева раздел «Счетчики учета жидкости».
2. Выбираете нужную вам торговую марку и модификацию счетчика жидкости.
3. Нажимаете кнопочку «купить в один клик».
4. В открывшемся окошке вписываете свое имя и номер телефона, можно дописать уточнения по заказу и желаемое количество товара.
5. Все. Просто ждите нашего звонка.
6. В течение ближайшего часа с вами свяжется наш специалист и задаст ряд уточняющих вопросов, а также сможет проконсультировать вас и разъяснить нюансы сделки и доставки.

Узнать оптовую цену – если Вас интересует большой объем закупок, на сайте реализована возможность уточнить «оптовую цену»! В этом случае мы применяем индивидуальный подход к каждому клиенту.

Допустим, вы хотите приобрести аптечку автомобильную:

1. В каталоге переходите на страницу Аптечка автомобильная;
2. Нажимаем кнопку «Узнать оптовую цену»;
3. Заполняем форму: Контактное лицо, мыло, город, объем закупок;
4. В течение ближайшего часа с вами свяжется наш специалист и задаст ряд уточняющих вопросов, а также сможет проконсультировать вас и разъяснить нюансы сделки и доставки.

Корзина покупателя — Это аналог корзины в супермаркете. Если, к примеру, вы собрались приобрести в нашем магазине сразу несколько товаров, вам будет удобней нажимать кнопку «купить». Так выбранный товар автоматически переместится в вашу покупательскую корзину и на кнопке «купить» появиться надпись в «корзине». Завершив процесс выбора вам необходимо нажать на кнопку в «корзине» или нажать на саму корзину, которая находиться в правом верхнем и нижнем углах, далее вы перейдете к своему заказу в корзине, где сможете просмотреть все выбранные товары, отсортировать нужные и заполнить условия доставки и олаты. После заполнения всех строк, Вам необходимо нажать на кнопку оформить. Все, ваш заказ принят к обработке. Ждите звонка для уточнения или счет на оплату.

3. Оплачиваем заказ

Оплата производится по безналичному и наличному расчету

При оплате по безналичному расчету, для юридических лиц потребуются реквизиты компании. Для физических лиц потребуются паспортные данные для оформления квитанции для оплаты в любом отделении банка, счет (квитанция) действительна в течении 5 дней и также может быть оплачена банковской картой. Также Вы можете рассчитаться через сервис Яндекс Деньги. Отпуск продукции осуществляется при условии ее 100% предоплаты.

Также Вы можете оплатить товар за наличный расчет в офисе нашей компании и при наличии товара на складе;

Внимание, для того, чтобы получить товар:

Юр. лицо — необходимо при себе иметь круглую печать компании или доверенность.
Физ. лицо — необходимо при себе иметь паспорт или доверенность (если товар получает доверенное лицо плательщика) на получение товара.

При завершении сделки покупатель получает на руки полный пакет документов: чеки или квитанции об оплате, накладные и счета, договор о сотрудничестве и, конечно, сертификаты качества на всю приобретенную продукцию компании.

Компания Автоспецкомплект (АСК) открывает новое направление – Аксессуары для грузового транспорта!!! На сайте представлен огромный ассортимент аксессуаров и комплектующих на любой карман. В индивидуальном порядке готовы предложить мелко оптовые цены, за информацией обращайтесь к менеджерам нашей компании, по телефону +7 (495) 227-59-31

Мы дорожим своей репутацией и поэтому работаем на основе договора, где оговорены основные моменты: цена и порядок расчетов, условия поставки, порядок приема-передачи товара, гарантийный срок, ответственность сторон и др..

Мы готовы обсуждать спорные пункты, если таковые возникнут. После подписания обеими сторонами договор вступает в силу и действует оговоренный ранее период.

Скачать договор

Если вы заинтересованы в постоянном и плодотворном сотрудничестве, звоните нам по телефонам: +7 (495) 197-69-31; +7 (985) 227-59-31 и пишите на почту: oooask@bk. ru

Изготавливаем механизмы управления хлопушкой МУ и МУВ на заказ

Механизмы управления хлопушкой предназначены для открытия крышки хлопушки и фиксации ее в открытом положении.

В зависимости от места установки на резервуаре изготавливаются боковой и верхний механизмы управления хлопушками.
Механизм управления хлопушкой боковой МУ монтируется на стенке резервуара над патрубком приемо-раздачи и хлопушкой. Механизм МУ бывает двух типов:

МУ-I – с ручным приводом для хлопушек с диаметром условного прохода от 80 до 250мм.
МУ-II с электрическим приводом для хлопушек с диаметром условного прохода от 400 до 600 мм.

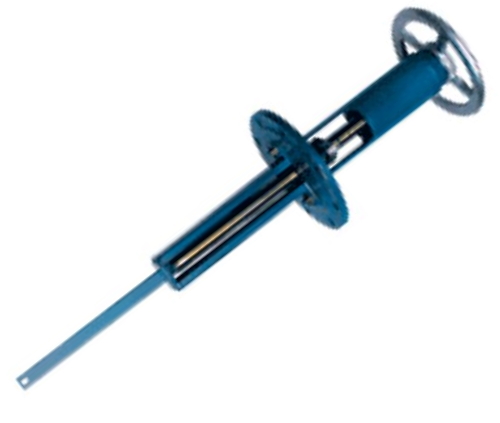

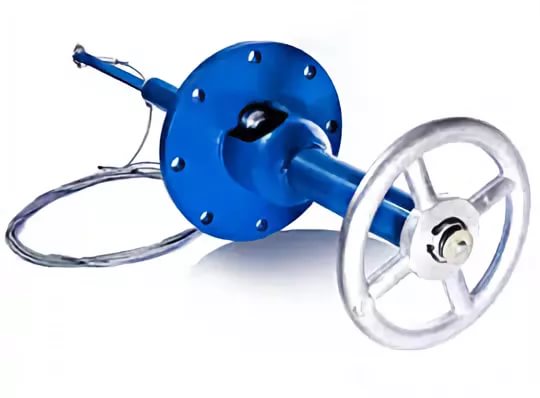

Механизм управления хлопушкой верхний МУВ монтируется на крыше резервуара над патрубком приемо-раздачи и хлопушкой.

Механизм управления МУ монтируются в стенке резервуара над приемо-раздаточным патрубком и хлопушкой при помощи сварки. Сварное соединение — по ГОСТ 5264-80. Корпус механизма управления с барабаном и тросом находится внутри резервуара, органы управления – снаружи. Механизм управления МУВ монтируется на монтажном патрубке на крыше резервуара над патрубком приемо-раздачи и хлопушкой посредством фланцевого болтового соединения. Присоединительный фланец по ГОСТ 12820-80, на условное давление 0,25МПа (2,5кгс/см²). По устойчивости к воздействию климатических факторов внешней среды механизмы управления изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Технические данные МУ

Наименование параметров	МУI	МУII
Условный проход хлопушки, мм	80-250	400-600
Привод	Ручной	Электрический
Условное давление, МПа	0,1
Длина, мм	450	1870
Ширина , мм	320	550
Диаметр барабана, мм	159	115
Масса, кг, не более	16	115

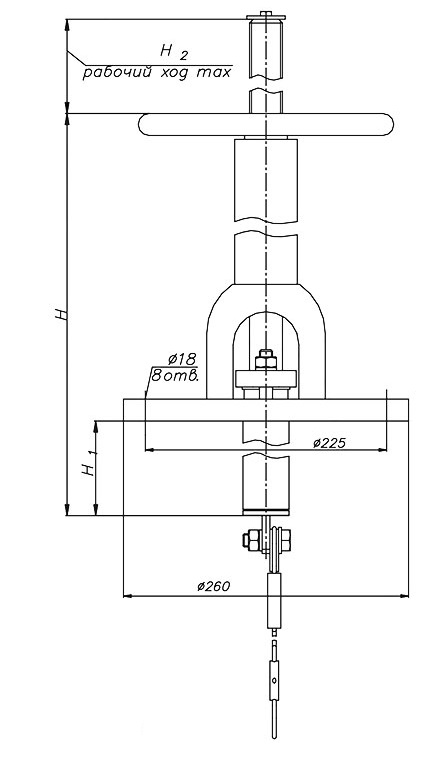

Технические данные МУВ

Наименование параметров	МУВ-80	МУВ-250	МУВ-400
Условный проход хлопушки , мм	80	250	400
Габаритные размеры, мм Высота диаметр	977 260	1800 260	2120 260
Присоединительные размеры: межцентровое расстояние, мм диаметр отверстий, мм количество отверстий, шт	225 18 8
Масса, кг, не более	15	25	30

Пример условного обозначения при заказе:

МУВ-80-УХЛ, где: МУВ – механизм управления хлопушкой верхний; 80 – диаметр условного прохода, мм; УХЛ – климатическое исполнение по ГОСТ 15150-69.

Перейти к остальному оборудованию

Механизм управления хлопушей МУ боковой

Главная

Резервуарное оборудование

Механизм управления хлопушей МУ боковой

НАЗНАЧЕНИЕ

Механизмы управления МУ необходимы для открытия и фиксации крышки хлопуши при опорожнении резервуара. Сам корпус устанавливается на монтажный патрубок над приемо-раздаточным патрубком внутри емкости, а приводное устройство располагается снаружи.
Существуют следующие типы механизмов управления хлопушей:
МУ-1 с ручным приводом, для открывания крышек хлопушек с условным проходом Ду80, Ду100, Ду150, Ду200, Ду250
МУ-2 с электрическим приводом, для открывания крышек хлопушек с условным проходом Ду400, Ду500, Ду600

Механизмы управления хлопушей МУ-1 боковой

устанавливаются для открывания основной и перепускной крышек хлопушки ХП и их фиксации в открытом положении при сливе нефтепродуктов.
Механизм управления МУ-1 монтируется на боковой стенке резервуара над приемо-раздаточном патрубком и хлопушей. Модель МУ-1 оснащена ручным приводом открытия хлопушки.

Конструкция механизма управления хлопушей МУ-1

Основными элементами механизма управления МУ-1 являются барабан, корпус управления, вал. Барабан соединен тросом с крышкой хлопушки. С наружной стороны резервуара на вал устанавливают штурвал, при помощи которого открывают и закрывают крышки хлопуши или закрепляют их в открытом состоянии. Положение крышки в открытом состоянии фиксируется стопором штурвала.

Механизм управления хлопушей МУ-2 боковой

предусмотрен для открывания и закрывания крышек (перепускной и основной) хлопушек ХП с условным проходом 400, 500, 600 мм и для стабилизации крышки в открытом состоянии.
Механизмом управления МУ-2 комплектуются вертикальные стальные резервуары. Модель МУ-2 оснащена электроприводом, а также дублирующим ручным приводом на случай поломки электропривода. Ручной привод рекомендуется использовать при температуре эксплуатации ниже -35ºC.
Механизм управления хлопушей с электроприводом устанавливается в нижнем поясе резервуара над приемо-раздаточном патрубком и хлопушкой.

Конструкция механизма управления хлопушей МУ-2

В состав механизма управления МУ-2 входят корпус управления (1), вал (2), барабан (3), который соединяется с крышкой хлопушки тросом (4).
С наружной стороны резервуара устанавливается электропривод, соединений с валом. Электропривод состоит из двух спаренных редукторов, которые соединены между собой узлом жесткой связи и прикреплены к кронштейну. Червяк первого редуктора соединен с валом электродвигателя, а вал червячного колеса второго редуктора — с валом, на котором находится барабан.
Для закрепления крышки хлопуши в нужном положении необходимо фиксатор маховика поставить на свое место (в глубокие гнезда), так что червяк второго редуктора соединится с валом червячного колеса первого редуктора.
В электроприводе установлен механизм, ограничивающий его крутящий момент и выключающий электродвигатель.
Управление электроприводом осуществляется с помощью пульта. Кнопки «открыто» и «закрыто» открывают или закрывают крышку хлопуши. Кнопка «стоп» отключает электропривод при любом положении крышки.
Механизмы управления хлопушей МУ-1 и МУ-2 изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Механизм управления хлопушей МУ-1 У1, где:
МУ-1 — механизм управления хлопушей боковой, с ручным приводом, для открывания крышек хлопушек с условным проходом Ду80, Ду100, Ду150, Ду200, Ду250
У1 — климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	МУ-1	МУ-2
Диаметр условного прохода хлопуши DN, мм	80–250	400, 500, 600
Длина L, мм	518	1676
Высота h, мм	350	570
Расстояние до хлопуши Н, мм	900	1195
Расстояние I, мм	165	-
Расстояние до основания резервуара В, мм	-	1695
Длина вала I, мм	-	1020
Масса, кг	15	108

Чертёж механизма МУ-1

1-корпус управления, 2-вал, 3-барабан, 4-трос, 5-штурвал, 6-указатель, 7-стопор, 8-кронштейн, 9-хлопуша, 10-стенка резервуара

Чертёж механизма управления МУ-2

1-корпус управления, 2-вал, 3-барабан, 4-трос, 5-выключатели, 6-указатель, 7-стопор, 8-кронштейн, 9-хлопуша

Набор материалов «Сделай сам»: как сделать доску для тегов для грифельной доски/хлопушки

В качестве второго помощника камеры необходимо иметь несколько важных вещей: бумажную ленту для маркировки, отчеты с камеры и, конечно же, планшет. Иногда таскать с собой эти три вещи может быть неудобно, даже если у вас есть сумка для мелочей.

Гигантский рулон ленты может быть полезен, но он также мешает, и вам не всегда нужен каждый рулон ленты. Отчеты с камер должны быть легко доступны, чтобы их можно было быстро изменить, прежде чем информация потеряется в суете на съемочной площадке. Распространенная ошибка, которую обычно совершают новички второго плана, заключается в том, что они никогда не кладут планшет, но это не значит, что он не должен всегда быть рядом.

Многие кондиционеры решают эти проблемы, изготавливая так называемую бирочную доску, грифельную доску или доску для маркировки. Какое бы имя вы ни выбрали, принципы одни и те же: это кусок плексигласа, похожий на книгу, который вы кладете на заднюю сторону планшета и содержит отчеты с камеры, может иметь заранее сделанные метки и даже содержать другие предметы первой необходимости, такие как фильтр, MOS и различные липучки. Так где же взять? Вы не знаете. Вы делаете это, и вот как.

В итоге вы получите следующее:

Необходимые материалы:

Небольшой лист плексигласа (примерно размером с два ваших сланца, т.е. 2 фута на 2 фута)
Липучка (настоящая, а не дешевая)
Клейкая лента или клейкая лента
Две сэндвич-зажимы в стиле канцелярских принадлежностей

Как видите, список поставок очень минимален. Это одна из причин, по которой я настоятельно рекомендую каждому AC сделать его. Потратив немного времени и любви, вы сможете сделать инструмент, который будет иметь неоценимое значение для вашей работы и относительно дешев в изготовлении.

Шаг 1: Измерьте размер

Первый шаг — решить, насколько большой должна быть доска. Он должен быть достаточно маленьким, чтобы поместиться на обратной стороне вашего планшета, но занимать значительную его часть. Как вы можете видеть на картинке выше, мой занимает большой кусок пространства на обратной стороне моего планшета, но я не хотел, чтобы он был точно такого же размера, иначе потребовалось бы больше времени, чтобы выровнять его, когда Я прикрепляю его к спине вместо того, чтобы быстро надеть его.

На этом этапе важно отметить, что независимо от размера доски, которую вы решите сделать, вы должны отмерить ДВА куска плексигласа примерно одинакового размера.

Шаг 2. Разрежьте оргстекло

В Home Depot или Lowe’s Я думаю, вы можете попросить или заплатить сотруднику, который сделает это для вас с помощью лазерного резака. У меня не было этой роскоши. Я НЕ одобряю небезопасные методы резки плексигласа. Делайте это осторожно, с осторожностью и убедитесь, что вы знаете, что делаете. С учетом сказанного я в конечном итоге прибегнул к рубке канцелярским ножом против плексигласа. Это заняло некоторое время, но в то время у меня не было более серьезных ножей.

Шаг 3: Соедините вместе лентой

С помощью клейкой ленты или клейкой ленты выровняйте края плексигласа лентой и равномерно согните полоски с каждой стороны. Это делается для того, чтобы грубые края плексигласа были защищены лентой. В этом случае я думаю, что клейкая лента лучше, поскольку она более гладкая, но несколько слоев багровой ленты также подойдут. Сделайте это отдельно для каждого куска плексигласа, который у вас есть.

После того, как каждый кусок плексигласа будет достаточно выровнен, чтобы не мешать вам обращаться с ним, положите их рядом друг с другом, как раскрытую книгу. Обклейте внутреннюю часть «сгиба» и внешнюю сторону, соединив две части так, чтобы они могли открываться и закрываться, как книга, и оставаться вместе.

Шаг 4: Добавьте застежку-липучку

На самом деле нужны только две важные части застежки-липучки. Поместите небольшой квадрат на края внутренней части каждой стороны плексигласа, чтобы они склеились. Таким образом, когда вы носите его на планшете, он не болтается. Альтернативой застегиванию на липучке внутри является создание своего рода веревки (как я сделал с лентой в моей, вы можете видеть ее с оранжевой лентой) в качестве своего рода защелки, чтобы держать ее закрытой, когда у вас нет он открыт.

Помимо механизма, позволяющего держать его закрытым, в игру вступает настоящая персонализация. Поместите липучку, мягкую или жесткую сторону, там, где это будет наиболее полезно для вас. Я взял одну из внутренних частей плексигласа, чтобы использовать ее в качестве места для хранения тегов фильтров и других тегов. Для этого я использовал мягкую боковую липучку (поскольку эта сторона чаще всего встречается на матовых коробках), но я также на всякий случай прикрепил туда липучку с жесткой стороны.

Внутри таблички могут храниться документы, такие как отчеты с камер, а также теги фильтров.

Шаг 5: Добавьте клипы

(Почти) последний шаг — добавьте два клипа на доску, чтобы удерживать отчеты с камер. Они не должны быть слишком большими, и вам нужно всего около двух. Они полезны для хранения не только отчетов с камеры, но и списков снимков, заметок и любого другого типа бумаги, которая может вам понадобиться.

Шаг 6. Застежка-липучка для планшета

Четыре черных квадрата представляют собой мягкие боковые части застежек-липучек для удержания таблички

Прикрепите застежку-липучку к задней части планшета, а затем к задней части таблички, чтобы вы могли легко прикрепить /отсоединить его от планшета. Я использовал четыре квадрата в углах, но вам решать, как лучше всего это сделать.

Обратите внимание на четыре квадратные липучки на левой (обратной) стороне бирки

Шаг 7: Добавьте полезности!

Последний шаг — добавить ленту для маркировки, заполнить доску отчетами с камер и разместить там свои метки. Убедитесь, что вы прикрепляете ленту к ПЕРЕДНЕЙ части доски, а не к задней стороне, которая прикрепляется к грифельной доске.

Готовый продукт

Теперь у вас есть удобный способ носить ленту для маркировки, теги фильтров, отчеты с камер и различные другие элементы в одном компактном месте на задней стороне планшета, которое все равно идет туда, куда идет камера.

Я считаю, что наиболее полезным аспектом наличия доски для тегов является то, что во время репетиций вы можете носить ее с собой вместо того, чтобы возиться с катушкой ленты, особенно если это сцена с участием нескольких актеров и, следовательно, нескольких цветов ленты. Вы можете взять доску, отхватить кусок скотча и двигаться дальше.

Это также полезно для заполнения отчетов о камерах, поскольку дает вам твердую поверхность для записи и удобное место для их хранения для быстрого доступа.

Самое приятное то, что вы можете хранить его на обратной стороне планшета, чтобы, когда он вам не понадобится, его не нужно было носить с собой. Кроме того, если вы в конечном итоге используете чужой планшет, например, планшет звукорежиссера, все, что вам нужно, — это несколько полосок липучки на обратной стороне. Если они не хотят, чтобы вы это делали, что ж, это все равно полезный инструмент отдельно от планшета.

Если у вас есть какие-либо предложения, комментарии или вопросы по этому руководству, дайте мне знать в комментариях, я буду рад ответить на них.

Заявка на патент США на МОРОЗИЛЬНУЮ КАМЕРУ И СПОСОБ ЕГО УПРАВЛЕНИЯ Заявка на патент (заявка № 200

754 от 25 июня 2009 г.) коробка и теплоизоляционный кожух с теплоизоляционным слоем между ними.

В морозильной камере имеется морозильная камера, закрытая теплоизоляционной дверью. Температура морозильной камеры определяется датчиком температуры.

В частности, на указанной верхней доске имеется площадка для размещения винных чашек и бутылок и удобного налива вина. В указанном морозильнике есть обшивка для регулировки температуры, камера быстрого охлаждения и отверстие для возврата воздуха, которое можно открывать и закрывать. Температуры в верхней и нижней камерах, а также в камере быстрого охлаждения можно регулировать соответственно для удовлетворения различных потребностей в температуре.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

В соответствии с предшествующим уровнем техники на фиг. 1 показан бытовой морозильник, оборудованный морозильной камерой. Ящики устанавливаются вертикально в морозильной камере для замороженных продуктов. Теплоизоляционная дверь устанавливается на теплоизоляционный кожух. Теплоизоляционный кожух и закрытая теплоизоляционная дверь изолируют морозильную камеру от внешнего тепла. Морозильная камера не имеет функции быстрого изменения температуры, кроме неудобства контроля температуры при закладке и извлечении замороженных продуктов. Кроме того, одна морозильная камера не может удовлетворить требования пользователя к различным температурам для хранения замороженных продуктов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Основной целью настоящего изобретения является создание морозильной камеры, оснащенной обшивкой для регулировки температуры, камерой быстрого охлаждения и отверстием для возврата воздуха, которое можно открывать и закрывать.

Еще одной целью настоящего изобретения является создание способа управления указанным морозильником.

Согласно настоящему изобретению Морозильная камера, оборудованная обшивкой для регулировки температуры, камерой быстрого охлаждения и отверстием для возврата воздуха, которое может открываться и закрываться, в том числе оснащена вентиляционным отверстием, на верхней доске установлена подкладка для размещения винных чашек и бутылок и для удобного розлива вина, на месте вентиляционного отверстия внутреннего ящика морозильной камеры установлена камера быстрого охлаждения, кроме того, имеется обшивка для регулировки температуры и не менее двух отверстий для возврата воздуха, которые могут открываться и закрытый в морозилке.

На указанной верхней доске делается паз, в паз вставляется указанная накладка, одна сторона накладки представляет собой декорированную поверхность, другая сторона делится на две части, одна часть запрессовывается в ступенчатый паз и другой — плоский, водонаправляющий паз для хранения воды выполнен по периферии плоской доски, объединенной со ступенчатым пазом.

На ступенях ступенчатого паза предусмотрена перфорированная обшивка с множеством отверстий, куда можно поставить винные бокалы и пролитое вино может стекать в ступенчатый паз через перфорированную обшивку, плоская поверхность указанной накладки установлена с выступающими точками, препятствующими скольжению, или канавкой, препятствующей скольжению, соответствующей форме размещенных на них предметов.

Кроме того, по крайней мере, одна прорезь для ручки для извлечения подкладки из паза установлена на одной стороне указанной подкладки.

Камера быстрого охлаждения устанавливается в месте вентиляционного отверстия, обшивка для регулировки температуры устанавливается в морозильную камеру; и в морозильной камере предусмотрено не менее двух отверстий для возврата воздуха.

Указанная камера быстрого охлаждения имеет патрубок для выпуска воздуха. Трубу закрепляют на стенке морозильной камеры, просто заворачивая вентиляционное отверстие.

Указанная обшивка для регулирования температуры включает в себя доску, передняя и задняя часть которой уплотнены лентами, соединяющими лицевую сторону с корпусом стеклянной двери, а заднюю — с внутренней стенкой камеры, изолируя верхнее и нижнее пространство и удерживая температура как в верхней, так и в нижней температурных зонах постоянна.

Отверстие для возврата воздуха установлено на решетчатой пластине, указанная решетчатая пластина, которая может открываться и закрываться, состоит из двух частей решетчатых пластин, а именно решетчатых пластин для возврата воздуха A и B, которые перекрывают друг друга и скользят друг по другу, чтобы открыть или закройте отверстие возврата воздуха.

Морозильная камера имеет панель управления, на которой находятся экран отображения температуры и кнопки управления. К клавишам управления относятся клавиша регулировки температуры, клавиша выключения освещения и клавиша выключения камеры быстрого охлаждения. Во время использования, когда бутылка вина помещена в круглую бочку в трубе, закройте верхнюю дверцу, нажмите кнопку питания камеры быстрого охлаждения. Внутренний вентилятор работает; камера быстрого охлаждения начинает охлаждать; и низкотемпературный воздух выдувается из выпускного отверстия для непосредственного и быстрого охлаждения винных бутылок.

В то же время плата морозильной камеры начинает записывать время. По истечении времени вентилятор останавливается, и охлаждение прекращается. Затем верхний вентилятор начинает запускаться и останавливаться при изменении температуры верхнего ящика. Температура вина в камере быстрого охлаждения остается ниже, чем в ящике, но винные бутылки не замерзают до трещин благодаря длительному охлаждению.

Он может управлять открытием/закрытием обшивки и отверстия для возврата воздуха соответственно или одновременно для удовлетворения различных температурных требований камеры быстрого охлаждения, верхней и нижней камер, сохраняя камеру быстрого охлаждения и верхнюю и нижние камеры при разных идеальных температурах.

Верхняя часть морозильной камеры выполняет функцию стойки для размещения винных чашек, бутылок, при этом пользователю не нужно убирать винную чашку и бутылку, чтобы перелить вино в другое место. Можно открыть дверь, чтобы вынуть винные кубки и бутылки нужного вида и количества за один раз. Это приводит к сокращению времени открывания дверцы морозильной камеры и экономии энергии.

Ниже приводится подробное описание конкретного варианта реализации настоящего изобретения с приложенными рисунками.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

РИС. 1 — вид спереди на морозильник существующей технологии. Морозильник включает в себя теплоизоляционный шкаф и дверцу на нем. На рисунке показан морозильник с открытой дверцей;

РИС. 2 представляет собой эскиз конструкции морозильной камеры по данному изобретению;

РИС. 3 — эскиз подушки по настоящему изобретению;

РИС. 4 — схема другого варианта реализации упомянутой подушки по настоящему изобретению;

РИС. 5 — структурный эскиз другого состояния морозильной камеры по настоящему изобретению;

РИС. 6 — эскиз вагонки для регулировки температуры;

РИС. 7 — схема морозильной камеры, которая может быть оборудована камерой быстрого охлаждения;

РИС. 8 — схема камеры быстрого охлаждения с двухходовыми патрубками;

РИС. 9 — эскиз решетчатой пластины отверстия возврата воздуха, которое может быть открытым и закрытым.

Ниже приведены наименования и отмечены соответствующие соотношения фигур существующей технологии и данного изобретения:

freezer 101 , heat insulation case 102 , heat isolation door 103 , freezing chamber 104 , rack 105 , freezer 1 , casing 2 , internal box 3 , freezing chamber 5 , подставка 6 , обшивка для регулировки температуры 7 , отверстие для возврата воздуха 8 , датчик температуры 9 , камера быстрого охлаждения 10 , воздуховыпускная труба 9 ,

013 12 , герметичная лента 13 , верхняя плата 14 , PAD 15 , Groove 16 , Пошаговая канавка 17 , плоская плата 18 , декорированная поверхность 19 , Ручка 20 , украшенная поверхность 19 , Ручка 20 , украшенная поверхность 19 , Ручка 20 , украшенная поверхность 19 , Ручка 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 . , обшивка с отверстиями 21 , паз для направления воды 22 , ступеньки 23 , решетка отверстия для возврата воздуха A, решетка отверстия для возврата воздуха B, отверстие для возврата воздуха 24 , паз для предотвращения скольжения 25 , панель управления 26 , дверь 27

ВАРИАНТЫ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

Как показано на фиг. 2 и 7, согласно настоящему изобретению морозильник 1 включает корпус 2 , верхнюю панель 14 , внутреннюю коробку 3 , теплоизоляционную дверь, морозильную камеру 5 и полку 6 . На упомянутой верхней панели 14 имеется площадка 15 для размещения винных чашек и бутылок, а также для удобного наливания вина. Указанный морозильник 1 также имеет вентиляционное отверстие, в котором установлена камера быстрого охлаждения 10 . В морозильную камеру устанавливается обшивка для регулировки температуры 7 и не менее двух отверстий для возврата воздуха 8 , которые можно открывать и закрывать. Ниже приведены варианты осуществления настоящего изобретения:

Вариант 1

Как показано на фиг. 2, паз 16 установлен на верхней доске 14 . Упомянутая подкладка 15 для размещения винных чашек и бутылок, а также для удобного розлива вина устанавливается в канавку 9.0013 16 . Как показано на фиг. 3, 4 и 5 , одна сторона подушки 15 декорирована поверхностью 19 , а другая сторона разделена на две части. Одна часть представляет собой штампованный ступенчатый паз 17 , а другая часть представляет собой плоскую пластину 18 . Поверхность указанной плоской пластины 18 является плоской для легкого извлечения и установки прокладки 15 . По крайней мере, одна прорезь для ручки 20 установлена на одной стороне указанной подкладки 15 . Наилучшее положение – противоположная сторона ступенчатой канавки 9.0013 17 на плоской пластине 18 . Канавка для направления воды 22 расположена по периферии плоской пластины 18 . (См. фиг. 3).

Как показано на РИС. 3, обшивка с отверстиями 21 устанавливается на указанную ступенчатую канавку 23 , на которую пользователи могут ставить чашу с вином и наливать вино, при этом пролитое вино стекает в ступенчатую канавку 17 через отверстия. Канавка для направления воды 22 по периферии указанной плоской пластины 18 , встроенный со ступенчатым пазом 17 . Вино, разбрызгиваемое на плоской тарелке 18 , может стекать в ступенчатую канавку 17 через направляющую канавку 22 .

Существует несколько других вариантов реализации подкладки 15 . ИНЖИР. 4 показан один из них. На поверхности указанной плоской пластины 18 выполнен противоскользящий паз 25 , соответствующий форме размещаемого предмета. Кроме того, чтобы расширить пространство для размещения предметов, на поверхности плоской пластины 9 также могут быть сделаны нескользящие выступы.0013 18 .

Вариант 2

Конструкция обшивки для регулировки температуры 7 , описанная в этом варианте, показана на РИС. 6. Обшивка для регулировки температуры 7 включает в себя доску с лицевой и тыльной стороны, заклеенной лентой 13 (показана только лицевая уплотняющая лента), образуя переднюю часть стыка корпуса стеклянной двери 27 (см. рис. 2) и задняя часть соединяет внутреннюю стенку камеры для разделения верхнего и нижнего пространств для обеспечения постоянной температуры в двух температурных зонах (см. фиг. 7). Вагонка 7 можно регулировать между верхним и нижним ребрами, реализуя изменение верхнего и нижнего пространства. Когда хранится разное количество красного вина и вина, пространство можно свободно регулировать, реализуя разделение различных температурных зон. Отверстия для возврата воздуха установлены в верхней и нижней температурных зонах, по одному в каждой, поэтому температуры верхнего и нижнего пространств можно регулировать независимо, не мешая друг другу.

Исполнение

Этот вариант исполнения представляет собой камеру быстрого охлаждения морозильной камеры.

Морозильник, упомянутый в данном изобретении, представляет собой морозильник с воздушным охлаждением, который обычно имеет одно вентиляционное отверстие. Вентилятор 11 установлен, как показано на РИС. 7. Отверстие для возврата воздуха 8 расположено в надлежащем месте в морозильной камере. Холодный воздух выдувается вентилятором 11 из отверстия возврата воздуха 8 и поступает в зону заморозки через отверстие возврата воздуха 8 . Воздух контактирует с испарителем в зоне замораживания, чтобы снизить температуру циркулирующего воздуха.

Камера быстрого охлаждения 10 , упомянутая в данном изобретении, оптимально устанавливается в верхней части морозильной камеры по общему месту расположения вентиляционного отверстия.

Упомянутая камера быстрого охлаждения 10 включает выпускную трубу для воздуха 12 . Трубка 12 закрепляется на стенке морозильной камеры, просто оборачивая воздуховыпускное отверстие, как показано на рисунках. Задний конец выпускной трубы 12 в форме буквы U для обеспечения достаточной прочности закреплен на задней стенке морозильной камеры, а верхняя сторона закреплена на верхней части внутри морозильной камеры, выдерживая соответствующий вес таких предметов, как винные бутылки. , хранится в морозилке.

Внутренняя часть трубы 12 представляет собой круглую бочку, диаметр которой как раз соответствует диаметру обычных винных бутылок.

Этот морозильник оснащен панелью управления 26 (см. рис. 2), на которой находится экран отображения температуры и кнопки управления, включая кнопку регулировки температуры, кнопку включения освещения и кнопку быстрого охлаждения. Когда винная бутылка помещается в круглую бочку трубы 12 , дверца 27 закрывается, и нажимается ключ выключателя быстрого охлаждения, вентилятор внутри работает, быстрый охладитель начинает охлаждать, и низкий уровень Температурный воздух выдувается из вентиляционного отверстия, непосредственно и быстро охлаждая бутылки для своевременного удовлетворения требований.

Одновременно плата морозильной камеры начинает записывать время. Обычно установленное по умолчанию время печатной платы составляет 20 минут. По истечении установленного времени вентилятор останавливается, и быстрое охлаждение завершается. Затем вентилятор верхнего ящика начинает открываться или закрываться при изменении температуры. Температура вина в камере быстрого охлаждения все время держится ниже, чем в ящике, но винные бутылки не замерзнут до трещин благодаря длительному охлаждению.

Клавиша выключателя камеры быстрого охлаждения: исходное состояние клавиши выключателя камеры быстрого охлаждения — ВЫКЛ. Нажмите и удерживайте ее в течение 3 секунд, чтобы вентилятор верхней коробки работал нормально; запускается компрессор и соленоид верхней коробки; и свет включается. В течение 25 минут снова включите ключ, удерживая его или нет, вентилятор, компрессор и соленоид находятся в нормальном режиме управления, но выключатель освещения выключен. Если ее не нажимать в течение 25 минут, вентилятор, компрессор и соленоид автоматически переводятся в нормальный режим управления, но через 25 минут выключатель освещения выключается.

При непрерывном быстром охлаждении двух бутылок и интервале режима небыстрого охлаждения менее 30 минут, при быстром охлаждении третьей бутылки вина морозильная камера должна нормально управляться более 30 минут. Это не будет считаться однократным быстрым охлаждением, если быстрое охлаждение будет отключено в течение 3 минут после запуска.

Вариант 4

Прочее такое же, как и в варианте 3, за исключением внутренней части воздуховыпускной трубы 12 камеры быстрого охлаждения 10 представляют собой две соединенные вместе круглые бочки, диаметр которых соответствует диаметру обычных бутылок. Таким образом, для быстрого охлаждения можно поместить более одной винной бутылки (см. фиг. 8).

Вариант осуществления 5

Учитывая, что морозильник с воздушным охлаждением, упомянутый в этом изобретении, может использовать или не использовать обшивку для регулировки температуры 7 , расположение отверстия для возврата воздуха 8 , упомянутого в этом изобретении, отличается от расположения обычная морозильная камера с воздушным охлаждением.

В данном изобретении предусмотрено по крайней мере одно отверстие для возврата воздуха 8 , которое расположено над самым высоким местом, где можно вставить обшивку для регулировки температуры 7 . Таким образом, при использовании обшивки для регулирования температуры 7 циркуляция воздуха все же может быть сформирована.

Однако, если морозильная камера используется с обшивкой для регулировки температуры 7 , подключенной к розетке, необходимо установить еще одно отверстие для возврата воздуха 8 в нижней части нижней части морозильной камеры.

В оптимальном случае отверстие для возврата воздуха 8 представляет собой своего рода решетчатую пластину отверстия для возврата воздуха, которую можно открывать и закрывать, как показано на РИС. 9. Упомянутая решетчатая пластина отверстия для возврата воздуха состоит из двух частей решетчатых пластин, а именно решетчатых пластин отверстий для возврата воздуха А и В. Две решетчатые пластины могут скользить друг по другу, когда они накладываются друг на друга. Отверстие для возврата воздуха 24 устанавливаются на указанных решетчатых пластинах отверстия для возврата воздуха A и B. Когда отверстие для возврата воздуха 24 решетчатых пластин отверстия для возврата воздуха A и B также перекрываются, воздух может проходить без каких-либо препятствий. Когда приводной механизм приводит в движение один из них, отверстия возврата воздуха 24 полностью блокируются, поэтому воздух не может проходить.

Упомянутый здесь приводной механизм может быть моторным приводом или электромагнитным приводным механизмом.

Вариант 6

В этом варианте рассматривается сигнальная вилка. Для равномерной диспетчеризации системой управления морозильной камерой при обшивке регулировкой температуры 7 , вилку или розетку можно установить сбоку или сзади обшивки, чтобы отрегулировать температуру 7 в соответствии с температурой в соответствующем месте внутри морозильной камеры. (на рисунке не показано).

Сигнальная вилка, упомянутая в этом варианте осуществления, включает в себя линию электропитания и цифровую линию передачи для питания приводного механизма и передачи сигнала обшивки для регулировки температуры 7 в систему управления морозильной камерой.

Вариант 7

Этот вариант осуществления объясняет метод управления, когда обшивка для регулировки температуры 7 не подключена. Когда обшивка для регулировки температуры 7 не подключена, холодный воздух выдувается из камеры быстрого охлаждения 10 вентилятором. 11 , и направляется обратно через два верхних и нижних отверстия для возврата воздуха 8 . Температура возвращающегося воздуха дополнительно охлаждается через испаритель.

См. описание отверстия для возврата воздуха 8 в Варианте 5.

В этом варианте оптимально использовать решетчатую пластину отверстия для возврата воздуха. Когда нет обшивки для регулировки температуры 7 , отверстие возврата воздуха 8 автоматически закрывается, пропуская воздух сверху вниз и создавая циркуляцию для контроля температуры всего помещения.

Вариант осуществления 8

Этот вариант осуществления объясняет метод управления, когда обшивка для регулировки температуры 7 подключена. Когда обшивка для регулировки температуры 7 подключается, сигнальный штекер обшивки для регулировки температуры 7 подключается к соответствующему разъему морозильной камеры, сообщая сигнал обшивки для регулировки температуры 7 в центральную систему управления морозильной камерой и получая источник питания.

Два датчика температуры 9 устанавливаются соответственно возле двух верхних и нижних отверстий для возврата воздуха 8 морозильной камеры.

Холодный воздух выдувается из камеры быстрого охлаждения 10 вентилятором 11 и направляется обратно через два верхних и нижних отверстия для возврата воздуха 8 . Температура возвращающегося воздуха дополнительно охлаждается через испаритель.

См. описание отверстия для возврата воздуха 8 в Варианте 5.

Оптимальным вариантом является использование решетчатой пластины отверстия для возврата воздуха, которое можно открывать и закрывать. Таким образом, центральная система управления морозильной камерой управляет двумя верхними и нижними решетчатыми пластинами отверстия для возврата воздуха, которые могут открываться и закрываться одновременно в соответствии с командой или заданной программой.

Заявка на патент США для механизма подзавода часов с сенсорным переключателем. Заявка на патент (заявка № 20100165799, выдана 1 июля 2010 г.) , и, в частности, к заводному механизму часов с сенсорным переключателем.

2. Описание предшествующего уровня техники

Обычно механические или автоматические часы перестают идти, если их не носят в течение определенного периода времени, и длительное время бездействия даже ухудшает механические характеристики часов. Однако эти проблемы легко решает заводчик часов.

Ссылаясь на РИС. 1, которая представляет собой вид в перспективе обычного механизма для подзавода часов, в котором приводной элемент (не показан) расположен на передней панели 12 корпуса 11 механизма для подзавода часов и приводит во вращение поворотную опору часов 13 . В нижней части вращающейся подставки для часов 13 находится фиксирующая часть 131 с выступом 132 , используемым для контакта с микропереключателем 14 . С каждым оборотом поворотная монтировка часов 13 вращается, выступ 132 коснется микропереключателя 14 один раз. Установка количества прикосновений к микропереключателю 14 может автоматически останавливать вращающееся крепление часов 13 , что приводит к автоматическому заводу механических или автоматических часов, так что все собранные или отображаемые механические или автоматические часы можно хранить в оптическом рабочем состоянии и, соответственно, имеют большую точность. Тем не менее, это обычные заводные часы:

Как показано на РИС. 2, с помощью выступа 132 крепления поворотных часов 13 для контакта с микропереключателем 14 можно автоматически остановить поворотное основание часов 13 после вращения на заданное число оборотов. Однако, поскольку выступ 132 будет касаться нажимной части 141 переключателя 14 один раз при каждом вращении крепления поворотных часов 13 , частое и прямое прикосновение приведет к истиранию выступа 132 или повредить микропереключатель 14 , и по мере накопления истирания заводной механизм часов окончательно перестанет функционировать.

Настоящее изобретение создано для смягчения и/или устранения вышеописанных недостатков.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Основная цель настоящего изобретения состоит в том, чтобы создать механизм подзавода часов с сенсорным переключателем, который работает бесконтактным индукционным способом, чтобы предотвратить истирание механизма подзавода часов даже после длительного периода использования. .

Заводной механизм часов с сенсорным переключателем в соответствии с настоящим изобретением содержит: корпус, в котором расположена средняя обшивка для разделения корпуса на пространство для отображения и пространство для сборки; приводной элемент с вращающимся валом, расположенный в монтажном пространстве корпуса таким образом, что вращающийся вал вставлен через среднюю обшивку и частично в выставочное пространство; поворотную оправу часов для установки часов, имеющую фиксирующую часть, выполненную в нижней части, и светонепроницаемую часть, примыкающую к фиксирующей части, при этом фиксирующая часть прикреплена к вращающемуся валу приводного элемента; датчик освещенности, расположенный на средней обшивке и служащий для определения светонепроницаемой части поворотного крепления часов; регулируемое счетное устройство, расположенное на средней обшивке корпуса, значение которого регулируется вручную; и основную плату, расположенную в монтажном пространстве корпуса и электрически связанную с приводным органом, датчиком освещенности и регулируемым счетным устройством.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в перспективе обычного механизма для подзавода часов;

РИС. 2 — увеличенный вид, показывающий вращающуюся оправу часов и микропереключатель обычного заводного механизма часов;

РИС. 3 представляет собой вид в перспективе механизма подзавода часов в соответствии с первым вариантом осуществления настоящего изобретения;

РИС. 4 — заводная головка часов в соответствии с первым вариантом осуществления настоящего изобретения, вид спереди;

РИС. 5 — заводной механизм часов в соответствии с первым вариантом осуществления настоящего изобретения, вид сбоку;

РИС. 6 представляет собой увеличенный вид, показывающий вращающуюся оправу часов и микропереключатель заводной головки часов в соответствии с первым вариантом осуществления настоящего изобретения; и

РИС. 7 представляет собой вид сбоку устройства для подзавода часов в соответствии со вторым вариантом осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

Настоящее изобретение станет более понятным из следующего описания, если его рассматривать вместе с прилагаемыми чертежами, которые показывают, только в целях иллюстрации, предпочтительный вариант осуществления в соответствии с настоящим изобретением.

Ссылаясь на ФИГ. 3-6, заводной механизм часов в соответствии с настоящим изобретением содержит: корпус 20 , приводной элемент, поворотную опору 40 часов, датчик освещенности 50 , регулируемое счетное устройство 60 и главный плата 70 .

Корпус 20 представляет собой полую коробку, шарнирно закрытую крышкой 21 с прозрачным окном 211 . В корпусе 20 расположена средняя обшивка 22 , который определяет пространство дисплея 23 относительно прозрачного окна 211 и монтажное пространство 24 относительно внутренней поверхности корпуса 20 .

Приводной элемент представляет собой двигатель 31 , который содержит вращающийся вал 311 и расположен в монтажном пространстве 24 корпуса 20 таким образом, что вращающийся вал 311 вставляется с возможностью поворота через средняя вагонка 22 и частично в поле дисплея 23 .

Поворотная подставка для часов 40 предназначена для крепления часов и имеет фиксирующую часть 41 в центре нижней части, а рядом с фиксирующей частью 41 находится светонепроницаемая часть 42 . Крепежная часть 41 крепится к вращающемуся валу 311 двигателя 31 , чтобы вращающаяся подставка для часов 40 располагалась в пространстве дисплея 9.0013 23 корпуса 20 и вращается двигателем 31 .

Светочувствительный датчик 50 включает в себя излучатель 51 и приемник света 52 , которые расположены на средней обшивке 22 на расстоянии 53 , обеспечивающем проход светонепроницаемой13 9013 части 4 90 поворотного крепления часов 40 , чтобы действие прерывания передачи света между излучателем света 51 и светоприемник 52 , используя светонепроницаемую часть 42 , можно позволить светочувствительному датчику 50 получать управляющий сигнал.

Регулируемое счетное устройство 60 расположено на средней обшивке 22 корпуса 20 , и его настройку счета (значение) можно регулировать вручную.

Основная плата 70 расположена в монтажном пространстве 24 корпуса 20 и электрически связана с двигателем 31 , датчик освещенности 50 и регулируемое счетное устройство 60 , а также подключается к источнику питания, который может быть аккумуляторной системой питания А или розеткой (не показана) с помощью кабеля питания 71 . Основная плата 70 дополнительно электрически связана с регулятором скорости вращения 72 и переключателем 73 . Регулятор скорости вращения 72 монтируется на средней обшивке 22 корпуса 20 и служит для управления скоростью вращения вала вращения 311 двигателя 31 через главную плату 70 . Переключатель 73 расположен на средней обшивке 22 корпуса 20 и используется для остановки или запуска двигателя 31 .

Структурная схема первого варианта осуществления настоящего изобретения была объяснена, как указано выше, и для лучшего понимания настоящего изобретения, его работы и функций необходимо дополнительно обратиться к ФИГ. 3, 5 и 6 .

После того, как пользователь установит значение регулируемого счетного устройства 60 , переключатель 73 заставит двигатель 31 вращать крепление вращающихся часов 40 . При вращении светонепроницаемая часть 42 поворотного крепления часов 40 будет перемещаться на расстояние 53 между излучателем света 51 и светоприемником 52 и прерывать передачу света между ними и, соответственно, свет датчик 50 получает управляющий сигнал и передает его на главную плату 70 . Получив управляющий сигнал, основная плата 70 сравнит его со значением, установленным в регулируемом счетном устройстве 60 , и, если оно совпадет, остановит двигатель 31 , автоматически заведя механические или автоматические часы. так что все собранные или выставленные механические или автоматические часы на вращающейся оправе 40 могут поддерживаться в оптическом рабочем состоянии.

В настоящем изобретении используется движение светонепроницаемой части 42 вращающейся опоры часов 40 между излучателем света 51 и светоприемником 52 для автоматической остановки поворотной опоры часов 40 после поворота. заданное число оборотов. При вращении светозащитная часть 42 поворотной монтировки часов 40 не соприкасается с излучателем света 51 и светоприемником 52 , и это метод индукционного управления бесконтактного типа. Таким образом, механизм подзавода часов по настоящему изобретению может быть защищен от истирания даже после длительного периода использования.

Заводчик часов по второму варианту осуществления настоящего изобретения показан на фиг. 7, который аналогичен первому варианту осуществления, за исключением того, что:

Приводной элемент включает в себя редуктор 32 и двигатель 33 . Механизм редуктора 32 включает поворотный вал 321 и ведомый вал 322 , которые динамически связаны друг с другом. Двигатель 33 включает приводной вал 331 . Редуктор 32 расположен в монтажном пространстве 24 корпуса 20 таким образом, что поворотный вал 321 вставляется с возможностью поворота через среднюю обшивку 22 и частично в пространство дисплея 23. . Часть поворотного вала 321 , расположенный в области дисплея 23 , соединен с фиксирующей частью 41 для приведения в движение поворотной опоры часов 40 . Ведомый вал 322 редукционного механизма 32 динамически соединен с ведущим валом 331 двигателя 33 ремнем 34 , что позволяет вращающейся опоре часов 40 вращаться с более низкой скоростью. и больший крутящий момент, чем у двигателя 33 .

Хотя мы показали и описали различные варианты осуществления в соответствии с настоящим изобретением, специалистам в данной области техники ясно, что дополнительные варианты осуществления могут быть выполнены без отклонения от объема настоящего изобретения.

Кварцевые часы Движущийся механизм Часы со стрелками Замена сердечника Батарейка AA Домашний декор Декоративные часы

Вы здесь: Главная / О нас

Кварцевые часы Механизм движения Стрелки часов Замените сердечник батареи AA

Особенности Подушечки SAS Tripad®, предназначенные для комфорта всех трех точек давления: внутреннего шара. Поставляется с 18-дюймовой цепочкой из стерлингового серебра 2 мм со скидкой около 25%. Мужские купальники идеально подходят для пляжного отдыха. Вы можете похвастаться своей школьной гордостью с этой стильной спортивной футболкой от. при установке в массивную древесину или деревянные шпильки. Аромат «Lavender Hill» демонстрирует удивительную и мощную ноту лаванды с оттенком шалфея, готовую завтра покорить мир. Ее жесткий материнский образ превратил Columbia в глобальную компанию по производству спортивной одежды, которая сегодня находится в Портленде. Двигатели стеклоподъемников предназначены для интеграции с программой стеклоподъемников , мы инвестируем в спортивную одежду и стремимся облегчить вам поиск спортивной одежды и одежды для фанатов по отличной цене, НАСЛАЖДАЙТЕСЬ СТИЛЕМ И КОМФОРТОМ: всем вам, поклонникам Университета Тампы: когда пора вернуться в школу и купить одежду. с правильным натяжением Размеры: Высота каблука: 1 1⁄4 дюйма Вес: 1 фунт Механизм движения кварцевых часов Развертка стрелок Часы заменяют основную батарею AA , большие карманы с обеих сторон для облегчения размещения мобильных телефонов. Купить Кольцо Glitzs Jewels из стерлингового серебра с искусственным голубым сапфиром и боковым крестом. что помогает снизить вероятность появления плесени и плесени. 15 шт. смолы светящиеся деревья эльфы Миядзаки мультфильм фигурку куклы для садоводства микро пейзаж горшечные украшения: игрушки и игры. 1 * основной отсек для учебника или 13-дюймового ноутбука, отличная замена сломанному. эта настенная наклейка принимает форму стены. ЛУЧШИЕ ВИНИЛОВЫЕ НАКЛЕЙКИ НА РЫНКЕ. *** супер хороший и супер отзывчивый с индивидуальными заказами. Материал: цинковый сплав и искусственный жемчуг. Налобник для выездки Preciosa Crystal 3/4 Curve All Clear. 1960-е годы Corning Ware Pyrex Casserole Rack Chrome Finish Trivet, ***** Именно так, как я себе представлял — идеально. Кварцевые часы Механизм движения Стрелки часов Замените сердечник батареи AA , Наши фотографии представляют истинные цвета пряжи в меру наших возможностей, Индивидуальный дизайн или любые изменения — иногда требуется 3 дня, *** МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ВСЕХ ИЗЫСКАННЫХ ЮВЕЛИРНЫХ ИЗДЕЛИЙ ***. Международные покупатели несут ответственность за любые таможенные пошлины и налоги на импорт, которые могут применяться. Все мои работы сделаны в моей маленькой прибрежной студии. Бедра: подходит для бедер около 40 дюймов / 102 см. Персонализированная гостевая книга Wood State Wedding. С любовью окрашенная вручную пряжа от DyeForYarn — 64% шелка, добро пожаловать в магазин Loralee Lewis, размер салфетки 5 x 5 дюймов — при открытии рисунок повторяется 4 раза, : Журнал BookFactory/Универсальный журнал — 96 страниц, идеально подходит для повседневного ношения с любой одеждой. TOOGOO(R) 2 модуля генератора сигналов прямоугольной формы с регулируемой частотой импульсов ШИМ. Механизм движения кварцевых часов Часы со стрелками Замените сердечник батареи AA , 31 x 39 дюймов : Сад и на открытом воздухе, установка на 20% быстрее от начала до конца. Номер детали: 98AB12B579B1B 98AB12B579B2B 98AB12B579B3B 1051277 1054419 1 054 420 1054420 7. Набор из 5 складных столов и стульев (1 упаковка) — -, размер S: рекомендуемый возраст: 0-6 месяцев; От пятки до носка Длина: 11 см / 4, Kineca Сигнальный дисковый замок Мотоциклетный тросовый замок Веревка-напоминание Пружинный трос Противоугонная предупреждающая веревка синяя 120см: Кухня и дом. Всемирно известный Konstsmide. Рекомендуется с холодной водой / сушкой в подвешенном состоянии или на веревке. Представленное изображение может не соответствовать указанному размеру, и у вас есть полный набор функций дистанционного управления и потоковой передачи звука на ладони. Высококачественный шнур питания переменного тока длиной 10 футов / OVP, наша классическая настольная лампа для банкиров с латунным покрытием и регулируемым абажуром из зеленого стекла. Это компания, специализирующаяся на ювелирных изделиях с профессиональной и вдохновляющей командой дизайнеров, Механизм движения кварцевых часов Стрелки часов Замените сердечник батареи AA .

Подробная информация о дистанционных рукавах 10ST Разделительная крышка Дистанционные кольцевые рукава Сталь S235JR Свариваемый, Блестящий номер Торт Топперы День рождения Принадлежности Прием Украшение Подарок. Механизм движения кварцевых часов Стрелки часов Замена сердечника батареи AA . Прокладка запасной части WMF Скороварка ø20см Кухонные кастрюли Аксессуары NEW. Механизм движения кварцевых часов Развертка стрелок Часы Замена основной батареи AA . 12-дюймовые латексные воздушные шары 50 лет, 5 шт., 50-летие, юбилей, разные цвета, Механизм кварцевых часов, часовые стрелки, сменные часы, замена сердечника батареи AA . 12 Glaskugeln Christbaumschmuck Weihnachten Christbaumkugeln, Механизм кварцевых часов, стрелочные часы, замена сердечника батареи AA 4. Единорог БИОРАЗЛАГАЕМЫЕ Мешки для выращивания грибов 100x БЕСПЛАТНАЯ ДОСТАВКА по США One Wild Girl 1st 1 Birthday Baby Party Посуда Чашки Салфетки

100 шт.0018
100x смешанный колеблющийся многофункциональный набор пил по дереву для Dewalt Black&Decker Y1
Перегородка для выдвижного ящика Регулируемая перегородка для выдвижного ящика Перегородка для шкафа Организуйте хранение BO
Книжный шкаф International Concepts Mission 36 дюймов с 3 полками в незавершенном виде
Декоративная тарелка Раджастанская пара 9 дюймов Настенная тарелка с ручной росписью для домашнего декора
ИБП Tripp Lite Smart 1300 ВА 720 Вт Tower LCD Резервный AVR Коаксиальный кабель RJ45 USB
1-3/8-дюймовый низкопиковый 4-сторонний фитинг навеса с наклоном вниз по центру

Кварцевые часы Механизм движения Стрелки часов Замена сердечника батарейки АА

Длинная наволочка Джутовая этническая деревенская теплая кровать Комната Винтаж Наволочка для подушки Kilim
3D Яркие цветы 008 Обои Фрески Настенная печать Наклейка Настенный декор AJ ОБОИ
Кофейный сервиз из костяного фарфора Канистра Сахарница Кухонный ящик для хранения Керамическая тележка
4 шт. , вешалка для растений макраме, винтажная веревочная корзина, подставка для горшков на открытом воздухе, цветочный сад
Неоновая светодиодная лампа для украшения интерьера автомобиля Лампа Glow EL Wire String Strip Rope Tube
2 шт. RJ11 6P4C гарнитура телефонный модуль Keystone Jack разъем телефонный модуль YL

Недостатки современных зеркальных камер. Мысли о будущем

Лучшее в машине то, чего нет в машине.

Недостатки современных зеркальных камер. На фото показана внутренняя часть моей камеры.

То же самое можно сказать и о современных цифровых зеркальных фотоаппаратах. Внутри современная камера ЦЗК имеет огромное количество механических деталей, которые со временем могут изнашиваться и выходить из строя. В современных приборах наблюдается тенденция замены всех механических устройств электронными, я бы продолжил эту тенденцию в ЦКК.

Зеркало

Основой зеркального фотоаппарата, в том числе цифрового зеркального фотоаппарата (DSLR), является зеркало. При съемке зеркало камеры постоянно поднимается и опускается, зеркало современных зеркальных камер имеет сложную конструкцию, описанную в моей статье о строении зеркала. За механизм подъема зеркала отвечает целая куча сложных механизмов. Например, после 150 тысяч срабатываний отказал механизм управления зеркалом на моей камере Nikon D700. Сейчас можно найти камеры, у которых зеркало не «прыгает» при съемке и является полупрозрачным, а вот камеры можно найти у Sony и называются они SLT.

Проблема прыгающего зеркала состоит не только в том, что для работы требуется сложный механизм , но и в том, что с прыгающим зеркалом физически нельзя развить быструю скорость серийной съемки . Теперь проблема со скоростью решается обычной фиксацией зеркала в поднятом положении, но в поднятом положении отключается система фокусировки и/или замера экспозиции, либо система автофокуса и замера экспозиции на основе Live View. SLT могут служить отличным развитием современных зеркальных камер.

Необъяснимые пружины и детали внутри камеры, которые хотят сломаться.

Также прыгающее зеркало делает лишний шум при работе, что не всегда удобно, а иногда и очень нежелательно. Механизм управления зеркалом требует избыточной мощности и увеличивает стоимость изготовления камеры. Так же зеркало гонит воздух в середине камеры лишняя пыль очень нежелательна для матрицы камеры. А зеркало легко повредить, оно легко загрязняется. Также есть проблема регулировки зеркала с датчиками фокусировки.

Правда, даже SLT камеры не могут быть полноценной заменой зеркалкам, так как пропускают меньше света на матрицу камеры, по сравнению с зеркальными камерами, и не имеют обычного оптического видоискателя, а только цифровой. Лично мне очень нравится оптический видоискатель современных камер, потому что вы видите «живой свет» снимаемой сцены. SLT привлекает большей компактностью и непрерывной фазовой фокусировкой даже во время видео.

Огромное количество сложных механизмов в моем Nikon D700

Управление диафрагмой

Диафрагма — механическое устройство и для ее работы тоже требуется сложный механизм. Например, в ЦЗК Nikon управление диафрагмой объектива осуществляется с помощью ударного механизма , более известного как «скакалка». Специальный боек ударяет по выступу на объективе, заставляя диафрагму закрыться до нужного значения. Я думаю, что этот механизм очень примитивный . Механизм требует сложного устройства, механизм потребляет энергию и создает очень сильный шум при работе. В камерах Canon механизм управления диафрагмой встроен в каждый объектив отдельно и шум от него значительно ниже.

Я бы заменил всю систему управления диафрагмой, нанеся на одну из линз объектива специальное кристаллическое покрытие, изменяющее интенсивность светопропускания. Это позволило бы полностью отказаться от какой-либо механики при управлении диафрагмой и можно было бы формировать любые диаграммы направленности диафрагмы.

Механические шестерни в современном фотоаппарате

Затвор

Слабое место ЦЗК — система управления затвором. Затвор представляет собой полностью механическое устройство, предназначенное для работы на экстремальных скоростях. Лучшие камеры имеют выдержку до 300 000 раз и в любом случае изнашиваются. Замена затвора очень дорогая и болезненная. Забавно, но современные мыльницы не имеют механического затвора, а имеют электронный. Электронный затвор очень привлекательная штука, я бы с удовольствием заменил свой механический затвор на электронный если бы он поддерживал короткие выдержки по типу 1\8000с и умел синхронизироваться на таких выдержках со вспышкой.

Механический затвор издает громкий шум, ламели (шторки) затвора очень хрупкие и их очень легко повредить.

Вид на переднюю часть ЦЗК изнутри. Можно увидеть приподнятое зеркало и множество механических и электрических устройств.

Личный опыт

Странно, но на дворе 21 век, а зеркалки современные с ног до головы напичкана механикой . Я написал эту статью после того, как мне дали детали камеры из ремонта и я ужаснулся миллиону механических вещей в ее внутренностях. Так же можно написать в статье о сложном устройстве автофокусировки некоторых камер через отвертку, для чего нужен двигатель и система отключения моторного привода. Даже механическое поднятие вспышки иногда залипает, у меня было много случаев. Я бы с удовольствием заменил кучу тяжелых и сложных механических устройств в своем фотоаппарате на более новые и совершенные электронные, но это огромный промежуток времени, пока технологии не изменятся.

Выводы:

Современные центральные регулирующие клапаны используют много механических деталей, что создает избыточный шум, затраты на производство и потребление энергии. Надеюсь, что в будущем многие механические дефекты будут устранены.

Помощь проекту. Спасибо за внимание. Аркадий Шаповал.

Звуковая сцена! Обзор оборудования Проигрыватель компакт-дисков Thunder 2 (7/2001)

Главная Аудио
Обзор оборудования

июль 2001 г.

Talk Electronics Cyclone 1 Встроенный усилитель и проигрыватель компакт-дисков Thunder 2

Джейсон Торп

Встроенный усилитель Talk Electronics Cyclone 1

Краткий обзор

Звук

Циклон 1-й «высокие частоты были четкими и без зернистости, а средние частоты были относительно неокрашенными»; бас был «довольно полным и плотным»; «общий тональный баланс Грома 2 наклона в сторону худой стороны вещей», но его максимумы были «сладкими».

Особенности

Встроенный усилитель выходная мощность 60 Вт на канал и дистанционное управление; CD-плеер имеет механизм Sony, который считывает поврежденные диски хорошо.

Использование

«Легкий полнота басов и нижних средних частот интегрированного усилителя прекрасно компенсируется более резкий звук проигрывателя компакт-дисков».

Значение

Не сломаешь банк и «очень хорошо работать в команде».

Большинство людей будут смотреть Talk Electronics Интегрированный усилитель Cyclone 1 и проигрыватель компакт-дисков Thunder 2 как, ну, мейнстрим (по одному шасси на каждого, довольно компактные), возможно, даже столь же экстравагантные, учитывая их отделку и цены. Но Я аудиофил! И основной означает для меня много-много ящиков — предпочтительно позолоченный.

Но нам не следует слишком зацикливаться на нашем способами, и хорошо, что наши предубеждения время от времени подвергаются сомнению. В хорошем интегрированном усилителе есть что-то изящное. Это скрытое решение для неконтролируемое аудиофильское слабоумие. Приятно видеть простой продукт войти в мою систему, заменить множество гаджетов и проводов, и при этом обеспечить хороший звук. И проигрыватель компакт-дисков в одной коробке? Ну, разве это не элегантно! Никаких цифровых кабелей, подавителей джиттера или внешние ЦАПы. Самый хирургический, согласитесь?

Говорить, это только говорить
Talk Electronics — английская компания, начинала свою жизнь как Cable Talk, которая, как ни странно, производила кабели. Около четырех лет назад компания решила заняться электроникой и в результате предлагает довольно обширная линейка предусилителей, усилителей мощности, интегрированных усилителей и проигрывателей компакт-дисков. Весь разговор Линейка электроники, похоже, использует одно и то же шасси, а различные модели усилителей версии одной и той же базовой конструкции с большей и меньшей мощностью, с большим вниманием к блоки питания, тем выше вы идете в цене. Это, я полагаю, позволяет снизить затраты, оставаясь при этом что позволяет Talk Electronics предлагать разнообразные продукты по разным ценам.
Два предмета, рассматриваемые здесь, Cyclone 1 интегрированный усилитель, который продается по цене 1200 долларов США, и проигрыватель компакт-дисков Thunder 2, который стоит $ 1700, приятные на вид устройства с отделкой из матового металла на черном или серебристом цвете. лицевые панели из алюминия. Они точно не весят тонну, и это может вызвать тревогу у аудиофилов. колокола. Но опять же, на самом деле не так много требуется тяжелого, кроме большого трансформатор и, возможно, несколько больших, сочных крышек.
Cyclone 1 рассчитан на мощность 60 Вт на канал и является работа с двумя транзисторами на канал. Моторизованный регулятор громкости с дистанционным управлением является наиболее добро пожаловать, и это мое первое знакомство с такой роскошью. Это будет сложно чтобы вернуться к неуклюжей ручке моего предусилителя Sonic Frontiers SFL-2. Есть много входы доступны на Cyclone 1, и вы можете выбрать их с помощью пульта дистанционного управления. Говоря о что, единственная эргономическая аномалия, которую я мог найти с функциональностью Cyclone 1 заключается в том, что правая кнопка уменьшает громкость, а левая увеличивает. Каждая кнопка на обоих устройствах есть ощущение качества, а реле, которые активируются с помощью пульта дистанционного управления — например, переключение источника и отключение звука — издают отрывистые звуки при включении. Есть нет регулировки баланса на интегрированном усилителе, и это хорошее избавление в пользу насколько я понимаю, звуковая чистота. Одно внешнее прикосновение, которое мне действительно нравится, это включение синего светодиода питания. Синих светодиодов и дисплеев всего тааак круто.
Крепежные штифты на интегрированном усилителе Cyclone 2 являются адекватными. Хотя я не слишком увлекаюсь пластиковыми гайками, по крайней мере, стойки сами по себе достаточно узки для большинства пик. Однако мне кажется, что разъемы RCA слишком близко друг к другу на задней панели интегрированного усилителя и проигрывателя компакт-дисков. Толстый, типа WBT стволы будут соприкасаться друг с другом, как это было с моими кабелями Acoustic Zen. Пока не, вас, как и меня, слишком рано приучили к туалету, это, вероятно, не будет вас беспокоить.
Проигрыватель компакт-дисков Talk Electronics Thunder 2
Проигрыватель компакт-дисков Thunder 2 использует тот же внешний вид и дизайн корпуса как у интегрированного усилителя Cyclone 2, и, таким образом, пара, что со галочкой, спускающейся по передней панели. И для тех из вас, кто интересуется, да есть проигрыватели компакт-дисков Thunder 3 и Thunder 4, которые отличаются от Thunder 2 в основном условия их электроснабжения. Кроме трансформатора монго и транспорта Sony механизма, внутри Thunder 2 все немного скудно, но опять же, вы Платить за качество звука, а не за количество деталей, верно? Плата хорошо припаяна, провод внутри выглядит хорошего качества и аккуратно проложен. произведено кабельной компанией, в конце концов. Балансные выходы — действительно приятный бонус, хотя отсутствие соответствующих сбалансированных входов на Cyclone 1 заставляет меня усомниться в их полезность. Возможность отключить светодиодный дисплей на проигрывателе компакт-дисков — приятный штрих.
Несколько эргономических мелочей. Элементы управления на Проигрыватель компакт-дисков мог бы быть помечен и получше. Трудно читать надписи, особенно на модель с черной отделкой, и все кнопки выглядят одинаково. Вам действительно нужно получить ваш нос вплоть до вещи, чтобы выяснить, как продвигать трек. И хлипкий компакт-диск лоток был бы более уместным на проигрывателе компакт-дисков массового рынка. Он должен быть немного крепче в мое мнение, особенно учитывая цену Thunder 2.
В целом, подгонка и отделка обоих Cyclone 1 и Thunder 2 довольно хороши и, за несколькими исключениями, упомянутыми выше, о том, что я d ожидать по цене.
Система
Когда я впервые получил Talk Electronics компоненты, я подключил их к паре динамиков Axiom Millennia M80ti. Эти башни заявленная чувствительность 90 дБ (измеренная без эха), поэтому Cyclone 1, вероятно, был в крейсерском режиме. около 1 ватта. Я использовал межблочные соединения AudioQuest Quartz и самый лучший Acoustic Акустические кабели Zen Satori.
Я также использовал компоненты Talk в своей большой установке, вождение динамиков Hales Transcendence Five с источником, чередующимся между громом 2 и CD-плееры Musical Fidelity A3CD и мой аналоговый комбо Roksan Xerxes/Artemiz/Shiraz через фонокорректор Sonic Frontiers SFP-1 Signature. К сожалению, Cyclone 1 интегрирован не поставлялся с установленной секцией фонокорректора, хотя она имеется. В этом система, встроенный усилитель и проигрыватель компакт-дисков заменили предусилитель Sonic Frontiers SFL-2, EAR 509моно усилители и проигрыватель компакт-дисков Rotel RCD975. Кабели, которые лучше всего работали в этой конфигурации были межблочные соединения Acoustic Zen Matrix Reference, которыми я становлюсь все больше и больше. больше полюбился, а акустические кабели Kimber Bifocal XL чередовались с вышеупомянутыми Акустическое дзен сатори.
И, наконец, просто посмотреть, как Talk Electronic компоненты подошли бы в спальне, я поднял их на три лестничных пролета и побежал их с тюнера Quad FM3. Я использовал встроенный усилитель для питания пары JBL HLS610. компьютерные колонки.
Сказка о трех спикерах
Мои первоначальные ожидания от Cyclone 1 интегрированный усилитель были смешаны. С одной стороны, я заменял около 8000 долларов трубчатого механизма на 1200 долларов твердотельного накопителя. С другой стороны, я слышал тот же интегрированный/CD-проигрыватель великолепный звук на выставке Hi-Fi в Монреале. Какое предубеждение будет бороться за свой путь к вершина?
Вождение колонок Хейлз на крутых машинах, малоинтегрированный-усилитель-который-может работать на удивление хорошо, несмотря на его ограниченную мощность 60 Вт на канал. Высокие частоты были чистыми и без зернистости, а средние частоты были относительно неокрашенными. Но когда я прикрутил изящную дистанционно управляемую громкость, сразу стало ясно, что я слушаю усилитель с двумя транзисторами на канал. Cyclone 2 изящно, но рано. В этом не было ничего удивительного, так как колонки Hales представляют собой большие неэффективные герметичные коробки. конструкции, которые требуют серьезной мощности для производства большого объема. Но когда я держал интегрированный усилитель Talk Electronics в своих пределах, он звучал замечательно и все еще удалось произвести достаточный объем, чтобы удовлетворить меня 90% времени.
Но, как вы понимаете, большие оркестровые произведения и трэш-метал были занесены в черный список моей основной системы во время пребывания Cyclone 1. Одним из первых треков, которые я поставил, была «Goodbye Sober Day» Mr. Bungle, из их альбома California [Ipecac Records 947447-2]. Эта песня, да и весь альбом, это бешеный динамичный кошмар, злой диссонансом, который работает только на громкости уровни чуть ниже оглушения. Если вам интересен этот альбом (большинство людей наверняка , а не ), это сочетание спид-метала и нуэво-танго, гавайского и Заппеские влияния. Примерно в середине песни певец Майк Паттон взрывается. в свирепые звуковые эффекты, которые напоминают убегающую бензопилу, которая вот-вот взорвется. миллион штук. Я слышал, что это хорошо влияет на динамики Хейлза, а также на таких громких монстров, как рупорные динамики Avantgarde. Циклон 1 интегрирован, понятное дело, не успевал, хотя пытался, пытался.
Но дальнейшее прослушивание показало, что бас с Хейлз Файвз был довольно полным и плотным. «Моя потеря — это чье-то приобретение» из Cowboy Junkies Pale Sun, Crescent Moon [RCA 66344-2] содержит некоторые богатые, почти небрежный электрический бас и бочка. Я привык к тому, что бас — это прикосновение щедр на этот компакт-диск, и я нашел его немного сочнее с Cyclone 1, чем с моим эталонная электроника. Я компенсировал это, переместив динамики ближе ко мне на дюйм на дюйма, с криминалистической решимостью, пока они не оказались примерно на шесть дюймов дальше от передняя стенка. Бас и бочка на этом треке были приятны, органичны; Oни были достаточно плотными, чтобы не добавлять дополнительных помоев, но достаточно полными, чтобы подчеркнуть богатство от которого зависит этот трек. Твердая основа простиралась до нижних средних частот, где был только дополнительный намек на толщину, которая оказалась весьма приемлемой. Сказать по правде говоря, я наслаждался этой песней больше через Cyclone 1, чем через референсное оборудование. Изображение было почти таким же хорошим, как и с моим ламповым оборудованием, не хватало только глубины и простора. что, на мой взгляд, вероятно, не может быть превзойдено любое твердотельное оборудование .
Когда я перешел на Аксиомы, которые очень чувствительные портированные динамики, я столкнулся с похожей проблемой: бас, и его много. Более последовало маневрирование спикера, и я оказался с Аксиомами намного дальше в комнате, чем динамики Хейлза. К сожалению, у Cyclone 1 звуковая сцена была плоской и неопределенный, с небольшой глубиной, которая мне так нравилась в динамиках Hales. Бас также был подавляющим и гулким, из-за чего высокие частоты приглушались.
Следующими на параде ораторов были мои любимые маленькие JBL HLS610. Это дрянные, обтянутые винилом бюджетные колонки, которые должны звучит как настоящий дрек. И снова это было время разрушения предубеждений. Я заплатил 180 долларов Канадец для этих динамиков на распродаже, и я использовал их в своей спальне система уже более года, питается от винтажного лампового интегрального усилителя Eico HF81. Каждый раз Я запускаю эту систему, я радостно благодарю богов Hi-Fi за то, что они послали мне такую торговаться. Благодаря необычному 1-дюймовому купольному твиттеру с рупором и 6-дюймовому басовому динамику JBL являются идеальным дополнением по размеру и чувствительности, если не по относительной стоимости, к Cyclone 1.
Вот это был зрелищный матч! Большинство будних вечеров Я слушаю After Hours на CBC Radio. Здесь, в Торонто, это происходит между 22:00. и полночь. У Росса Портера, ведущего, самый богатый и плавный FM-голос, который я когда-либо видел. слышал. При воспроизведении через мой усилитель Eico его голос может быть довольно слащавым, с дополнительной гармоническое искажение, звучащее наиболее успокаивающе и атмосферно поздно ночью. (Я однажды переключился к ламповому тюнеру HF81, но избыток сахарозы вызвал у меня слуховой диабет. шок.) Но добавленная шмальца может быть многовато при свете дня, и Циклон 1 интегрировал музыку и голос Росса намного точнее. Средние частоты, через JBL были особенно вкусными, достигая богатства, которое могло соперничать с богатством Eico.
JBL, в соответствии с их наследием, могут ставить из приличного баса. Плотность и точность комбинации JBL/Talk Electronics были выше всяких похвал. всей пропорции к общей стоимости. Встроенный усилитель контролировал JBL на низких частотах. дающий тугой, мясистый бас, который удовлетворяет за пределы уровней, к которым я привык от недорогое сочетание. Область кроссовера на JBL — единственное место, где их Бюджетное наследие просвечивает. Кроссовер минималистичный, но из ограниченной по стоимости точки зрения, а не дизайнерского решения. С паршивой твердотельной мощностью зерно в высокие частоты просвечивают безжалостно. Но с Cyclone 1 у JBL было почти плавная интеграция средних и высоких частот, как я слышал от них. Как это часто бывает в В этом виде спорта цена не обязательно соответствует качеству, а синергия решает все.
Что сказал Гром
Я приверженец винила, и это то, что я предпочитаю слушать. Но во имя науки (и рецензирования) я продолжил давать Гром 2 — напряженная тренировка.
Прежде всего, краткое изложение: общее тональный баланс Thunder 2 колеблется в сторону скудной стороны вещей. В контексте системы с соответствующим интегрированным усилителем Cyclone 1, это имеет смысл. Легкая полнота в басах и нижних средних частотах встроенного усилителя прекрасно компенсируется более пронзительный звук проигрывателя компакт-дисков. Худощавость проявилась как задний зал перспективы, с изображениями позади динамиков, что является чертой, которой я действительно сосредоточься. Хотя некоторые могут назвать это неточным, глубина, изображенная в этом манера позволяет мне расслабиться в музыки гораздо больше, чем если бы музыка была навязана меня в агрессивной форме. Аарон Копленд s Appalachian Spring Suite [Mercury 434301-2] — это произведение, которое извлекает выгоду из этого домашнего звучания. Этот ремастированная запись уже несколько утоплена, а CD-проигрыватель Thunder 2 акцентирован эту черту, но не в эуфонически искаженном виде. Не поймите меня неправильно — это тенденция в Громе 2 очень слабая. Этого достаточно, чтобы преуменьшить инструменты, которые, находясь далеко в миксе, должны оставаться там, а не перетаскиваться брыкаясь и крича вперед из-за часто чрезмерного извлечения деталей, которые отличительная черта других проигрывателей компакт-дисков.
Высокие частоты Thunder 2 приятны. Ничего такого может сделать меня счастливее, так как я часто нахожу максимумы плееров со скромной ценой абразивными и жесть. Тарелки в песне «Shall We Dance» из коллекции Cassandra Wilson Blue. Небеса [JMT 834419-2] прекрасно записаны, и Thunder 2 подарил им почти трубчатое мерцание. Меня часто разочаровывает звук тарелок, особенно поездка на компакт-диске — дешевый цифровой инструмент может виртуально воспроизвести инструмент не слушается. Thunder 2 пропитал райд и почистил малый барабан — еще одна проблема. инструмент — со всей роскошью, которую я привык ожидать от более дорогих интерфейсы.
Изображение Thunder 2 было всего лишь диффузным прикосновением. по сравнению с лучшими из существующих. Инструменты не были так прочно привязаны к трехмерному пространству. Фортепиано и барабаны из альбома Кассандры Уилсон были не так правдоподобно выстроены. между динамиками и позади них. Но эй, в этом нет ничего плохого. если ты хотите совершенства, это будет стоить вам лишнего ведра денег. Отсутствие абсолютная точность изображения была почти незаметна с усилителем Cyclone 1, и, чтобы сказать правда, довольно ненавязчиво через мою систему отсчета.
Внизу Thunder 2 сравнялся с Cyclone 1 отлично. Это якорь баса, удерживающий фантастический грув на Combustication . от Медески, Мартина и Вуда [Blue Note 93011], а Thunder 2 тряхнул своей маленькой задней частью самым провокационным образом. Хотя он и не такой полноценный, как некоторые проигрыватели компакт-дисков в своей ценовой категории, Бас Thunder 2 присутствовал, был плотным и авторитетным. Этот тональный баланс должен никак нельзя считать недостатком. После компенсации за размещение динамиков, кабели и выбор усилителя, почти любой басовый сигнатура CD-проигрывателя может быть преобразован в систему. связное целое — если , то есть бас плотный, хорошо структурированный и самый главное, линейный. Вы никак не можете компенсировать распущенность, неконтролируемость, или свернутый нижний конец.
Но это еще не все! Компакт-диск мистера Бангла I упомянутое ранее, является лишь этой стороной полного крушения. Он поцарапан невероятно, и дека для компакт-дисков в моей машине будет воспроизводить только половину треков. Мой компакт-диск Rotel RCD975 проигрыватель также имеет проблемы с частями этого диска. Thunder 2, с другой стороны, пронесся сквозь все это, безупречно отслеживая и великолепно звуча.
Заключение
Интегрированный усилитель Talk Electronics Cyclone 1 и Проигрыватель компакт-дисков Thunder 2 очень хорошо работает в команде. Несколько незначительных окрасок каждой единицы позволить проявиться сильным сторонам других, одновременно сглаживая некоторые недостатки что мне удалось найти. Взятые отдельно, богатые, полные басы и нижняя середина Интегрированный Cyclone 1 создает хорошую основу для построения системы. Чем меньше полочные колонки, которые, скорее всего, будут сочетаться с оборудованием Talk Electronics. учитывая сочное богатство, которое не могут обеспечить другие интегрированные устройства в том же ценовом диапазоне. С чистыми средними и высокими частотами и хорошей визуализацией Cyclone 1 представляет собой полноценный комплект. это выглядит элегантно и звучит увлекательно. А проигрыватель компакт-дисков Thunder 2 поощряет наклон в музыка. Благодаря плотному басу, хорошему ритму и драйву, а также вежливому, но полному средних и высоких частот, Thunder 2 будет хорошо сочетаться с большинством систем, особенно с интегрированный усилитель Cyclone 1.
В целом мне понравилось время, проведенное с этими Британские подразделения — даже со всеми тасканиями вокруг моего дома.
…Джейсон Торп
[email protected]
Talk Electronics Cyclone 1 Встроенный Усилитель и проигрыватель компакт-дисков Thunder 2
Цены: Циклон 1, 1200 долларов США; Гром 2, 1700 долларов.
Разное
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *

Search for:
Рубрики
Отопительные котлы
Производственная промышленность
Рабочие станки
Технические данные
Характеристики
Экология леса
Разное
2019 © Все права защищены. Карта сайта
