Трактор МТЗ 50 технические характеристики, особенности устройства и цена

МТЗ 50 – белорусский колесный трактор, считавшийся одной из самых популярных машин своего времени. Машина по-прежнему востребована, хотя ее выпуск давно завершен. Высокая востребованность трактора подтверждает его универсальные возможности, и это позволяет говорить об МТЗ 50 как о самом народном тракторе Советского Союза среди машин с тяговой категорией 1,4 тонны. Рассматриваемая модель адаптирована для широкого спектра задач, и поддерживает большое число навесных приспособлений. В этой статье представлены основные достоинства данного трактора, а также его возможности и характеристики.

Навигация по статье

1 Описание и назначение МТЗ 50
2 Технические характеристики МТЗ 50
3 Особенности устройства и эксплуатации
- 3.1 Комфорт и управление
- 3.2 Навесное оборудование трактора МТЗ 50
- 3.3 Модификации
4 Фото
5 Цена МТЗ 50
6 Отзывы

Описание и назначение МТЗ 50

МТЗ-50 – производительный многоцелевой трактор легкой весовой категории, рассчитанный на использование в сельском хозяйстве, а также многих других сферах деятельности. Так, в сельской местности этот трактор массово эксплуатируется в следующих операциях: окучивание, культивация, боронование, вспахивание, рыхление, а также обработка твердого целинного грунта, посев зерновых и овощных культур. Не смотря на невысокую мощность и небольшую производительность, трактор МТЗ-50 приспособлен для дорожно-строительных работ, междурядной обработки, монтажных работ, а также буксировки тяжелых прицепов. Вышеуказанные задачи трактор способен осуществлять с использованием широкой гаммы навесного и прицепного оборудования, которое крепится к машине с помощью специальных элементов, выступающих в качестве привода агрегатов.

Трактор поступил в производство в 1961 году, а через год освоен выпуск полноприводной модификации МТЗ-52. Позже стали выходить и другие модификации, которые сделали машину неимоверно популярной и востребованной почти во всех сферах деятельности. Поэтому нет ничего удивительного в том, что история МТЗ-50 охватывает несколько десятилетий. Например, еще в 1960-м году начались испытания модификации с полугусеничным шасси – такую машину производили только по спецзаказу. В 1963 году вышла модернизированная версия МТЗ-50, предназначенная для хлопководческого хозяйства. Данная машина отличалась трехколесной компоновкой. Что касается полноприводного варианта МТЗ-52, этот трактор поступил на конвейер только в 1964 году – на два года позже изначально запланированного времени. Данная модификация считалась актуальной до 1985 года.

Технические характеристики МТЗ 50

Разработчик – МТЗ
Страна производства – Беларусь
Тип двигателя – дизельный, Д-50
Мощность – 55 лошадиных сил
Тяговый класс – 1,4 тс
Обороты двигателя – 1700 об/мин
Транспортная скорость – 22 км/час
Расход топлива – 8 л/ч
Вместимость бака с топливом – 130 литров
Размеры трактора: Длина – 3815, Ширина – 1970, Высота – 2470
Клиренс – 465 мм
Масса трактора – 2790 мм.

Особенности устройства и эксплуатации

МТЗ-50 – универсальный пропашной трактор, в основе которого лежит классическая рамная компоновка с силовым каркасом. Каркас усилен двумя швеллерами, соединенных между собой литым брусом. На передней части рамы размещена силовая установка, прикрытая капотом, открывающимся вперед. Непосредственно за мотором установлены задний мост, одноместная кабина, а также компоненты силовой передачи. Все важные узлы расположены компактно, что позволило снизить общую длину кузова, сократить колесную базу, а также повысить маневренность благодаря меньшему радиусу разворота. Что касается непосредственно мотора, он представляет собой дизельный четырехцилиндровый агрегат собственного производства МТЗ. Данный агрегат оказался настолько популярным, что устанавливали почти на все модификации МТЗ-50. Главные отличительные черты мотора – электростартер Д-50Л, а также бензиновый пускатель и жидкостная система охлаждения. Эти компоненты способствовали бесперебойному запуску мотора в холодную или жаркую погоду. Дизельный двигатель с рабочим объемом 4,7 литра развивал в пределах 55-60 лошадиных сил при оборотах 1700 об/мин. Удельный расход топлива составил 195 г/э. л. с. ч., что является достойным показателем для этой ценовой категории. Экономичность и экологические показатели подняли трактор МТЗ-50 на новый, более современный уровень. Помимо этого, отметим несколько других конструктивных элементов ДВС. В частности, это комбинированный двухступенчатый воздухоочиститель, комбинированная система смазки и масляный радиатора. Топливная система представлена фильтром грубой очистки, насосом подачи топлива, топливным баком, ТНВД, а также вихревыми камерами и форсунками. Также двигатель оснащен приборным счетчиком, который показывает текущий пробег.

Трансмиссия трактора МТЗ-50 состоит из муфты сцепления, соединительной муфты, и непосредственно самой механической коробки передач. Всего в активе КПП – девять передних передач и одна задняя скорость. Задняя часть КПП оборудована редуктором, с помощью которого удалось удвоить режимы движения трактора. Для управления КПП используется классический рычаг в кабине водителя. В коробку передач входит корпус с картером, механизм переключения скоростей, два вала (промежуточный и внутренний), каретка (передняя и задняя), а также ведущие и ведомые шестерни. Двигатель передает крутящий момент и мощность на коробку передач с помощью первичного вала КПП. Редуктор задействован в работе специально для удвоения рабочих режимов трактора.
Ходовая часть трактора МТЗ-50 – традиционная, состоит из нескольких конструктивных компонентов:

Главная передача и конические шестерни со спиральными зубьями. Передаточное число – 3,42.
Конический дифференциал, установленный в заднем картере. Он имеет четыре сателлита, а также механизм блокировки, который активируется при нажатии на соответствующую педаль. Деактивировать блокировку можно, опустив педаль и вернув ее в обратное положение
Конечная передача и цилиндрические шестерни. Передаточное соотношение составляет 5,308.
Для крепления к шасси задних ведущих колес использованы обычные ступицы. Колеса вращаются под воздействием роликовых подшипников. Версия трактора МТЗ-50 имеет заднеприводную компоновку. Раздаточная коробка установлена только на полноприводной модификации.

Рулевое управление трактора МТЗ-50 включает в себе следующие компоненты: червячный редуктор с передаточным отношением 17,5, гидроусилитель, продольный и поперечный рычаги. В конструкцию также входит гидравлический раздельно-агрегатный усилитель, призванный снизить управляющее усилие на руле. Производительность гидронасоса составляет 14 литров в минуту. Роль исполнительного устройства выполняет цилиндр с ходом поршня 19,5 мм. Гидроусилитель работает с помощью однозолотникового распределителя.

Комфорт и управление

Трактор МТЗ-50 получил довольно примитивную кабину с минимальным комфортом. Кабина нужна была в первую очередь для того, чтобы защитить оператора от дождя, снега и прочих осадков, а также разлетающихся камней, грунта и других внешних воздействий. Основное преимущество кабины состоит в том, что она полностью остеклена, и за счет этого обеспечивается хорошая видимость по сторонам. Кресло оператора закреплено на рессорах, которые можно регулировать по высоте.

Регулировать можно и рулевую колонку. На передней панели расположены такие элементы управления:

управление муфтой сцепления и подачей топлива, а также педали блокируемого дифференциала, правых и левых тормозов
рычаг переключения скоростей, рычаг активации тормозов прицепного устройства, рычаг задней ВОМ, гидроувеличитель и распределитель гидросистемы
функция регулировки давления подпора (с помощью маховичка)
рулевая колонка со звуковым сигналом и поворотниками
контрольно-измерительные приборы, отображающие давление и температуру масла
рычаг управления валом отбора мощности.

Чтобы обеспечить в кабине оптимальный микроклимат в жаркое время года, в салоне установлен вентилятор, имеющий несколько скоростных режимов.

Навесное оборудование трактора МТЗ 50

Трактор МТЗ-50 оснащался следующим навесным оборудованием:

Плуг трехкорпусный
Косилка-измельчитель
Косилка-плющилка
Сеялка-культиватор
Комбинированный чизельный агрегат
Борона навесная
Устройство для внесения удобрения и ядохимикатов
Прицеп, полуприцеп
Косилка дисковая, сегментно-пальцевая
Грабли-ворошилки
Пресс-подборщик тюковый/рулонный.

Модификации

Выделим самые популярные версии универсальной машины МТЗ-50:

МТЗ-50Л – модифицированный заднеприводный трактор с улучшенным электростартером и дизелем Д-50Л
МТЗ-52 – полноприводный трактор, конструктивной идентичный с заднеприводной моделью
МТЗ-52Л – полноприводный трактор с электрическим стартером.

Каждая из модификаций обладает повышенной выносливостью, и хорошо адаптирована к отечественным климатическим и погодным условиям. Машина проста в применении и легко обслуживается своими силами.

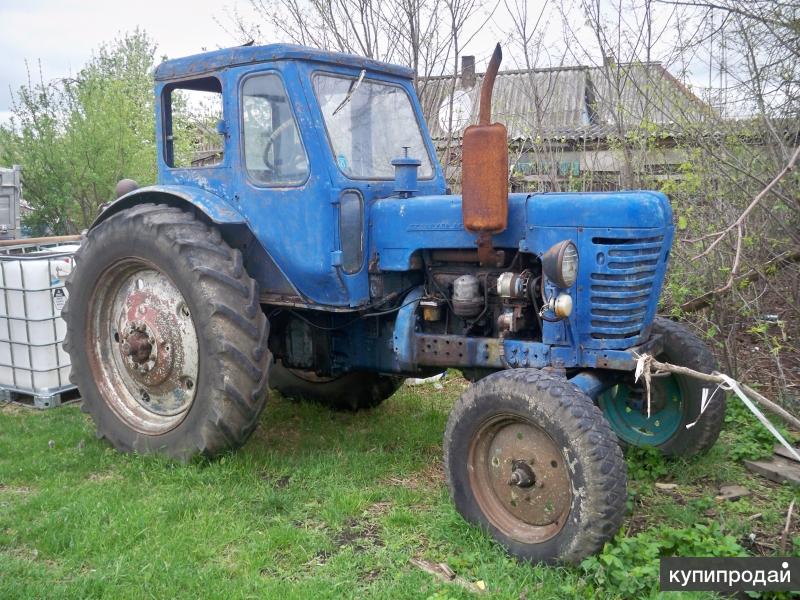

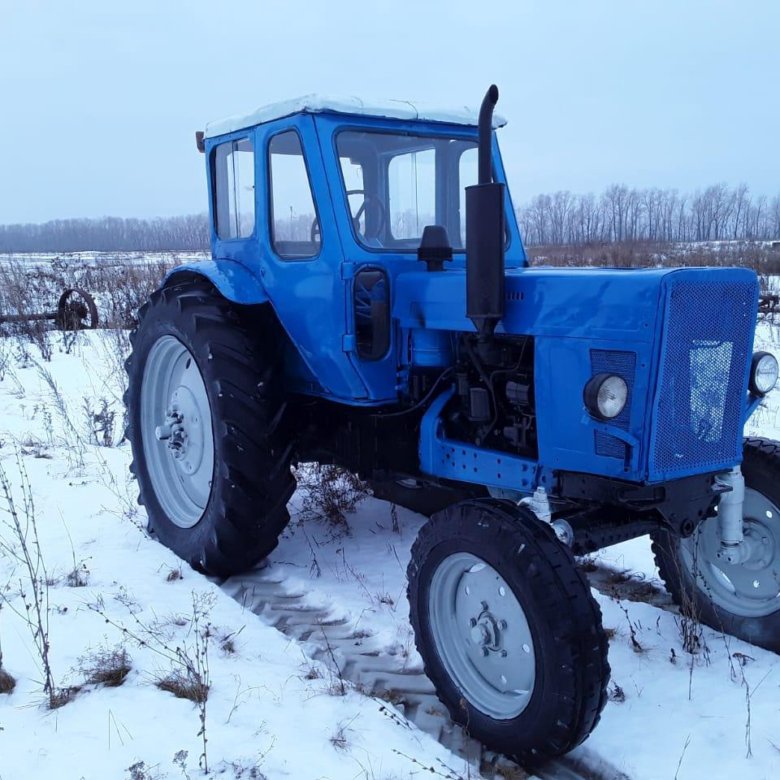

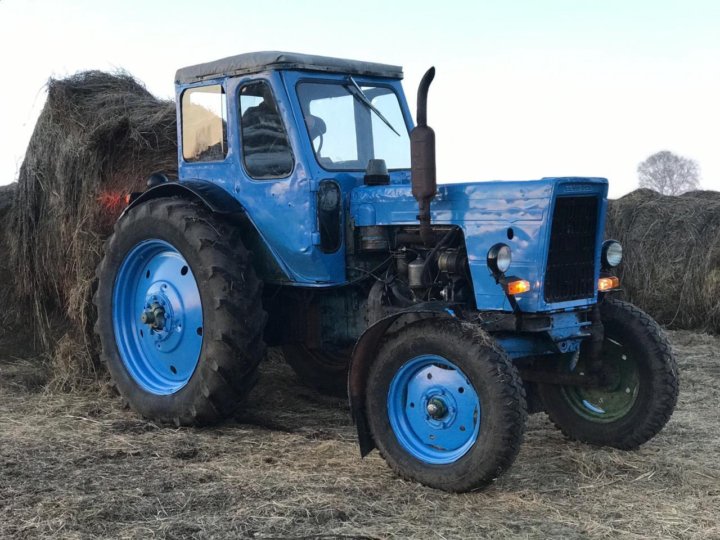

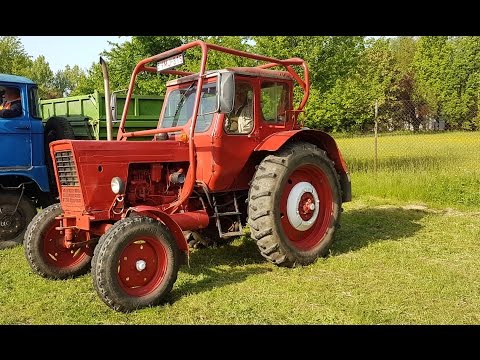

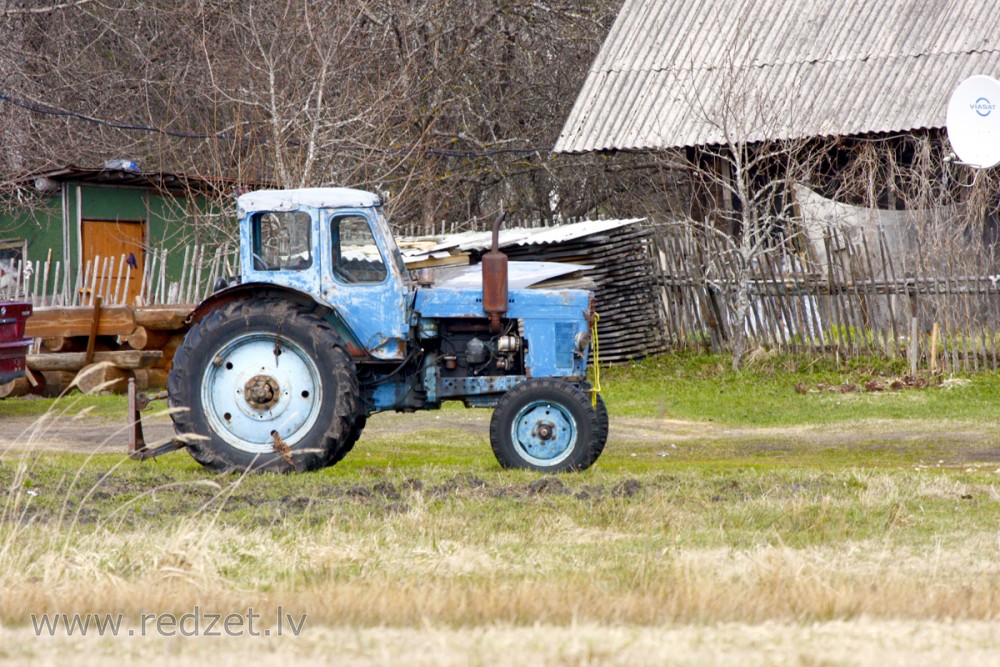

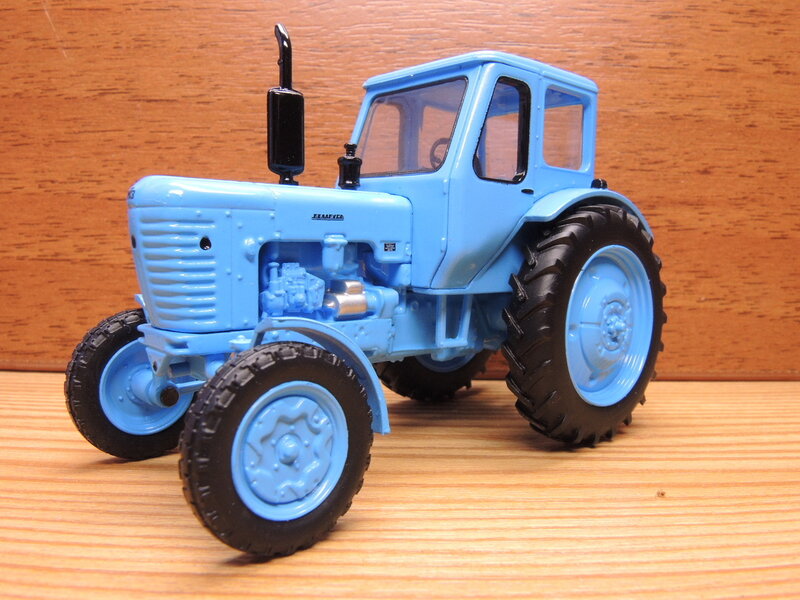

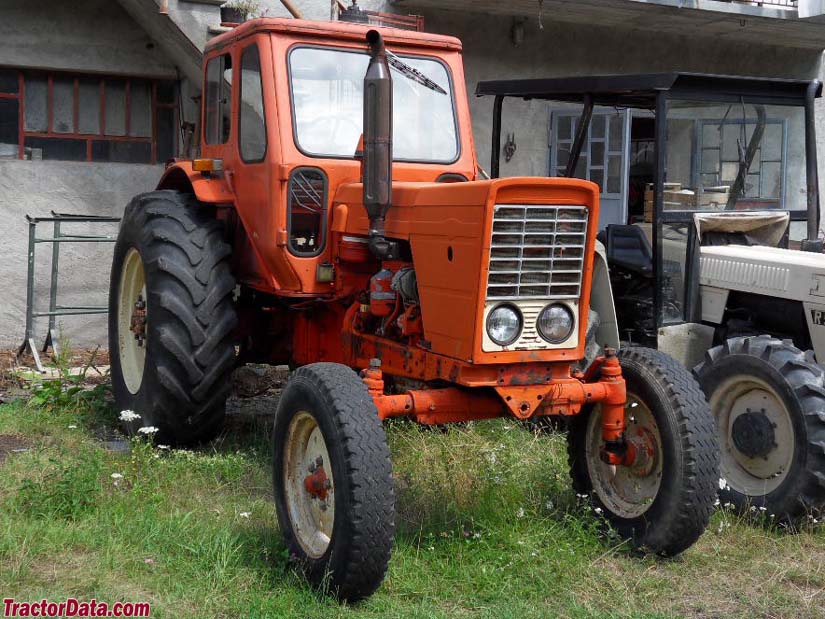

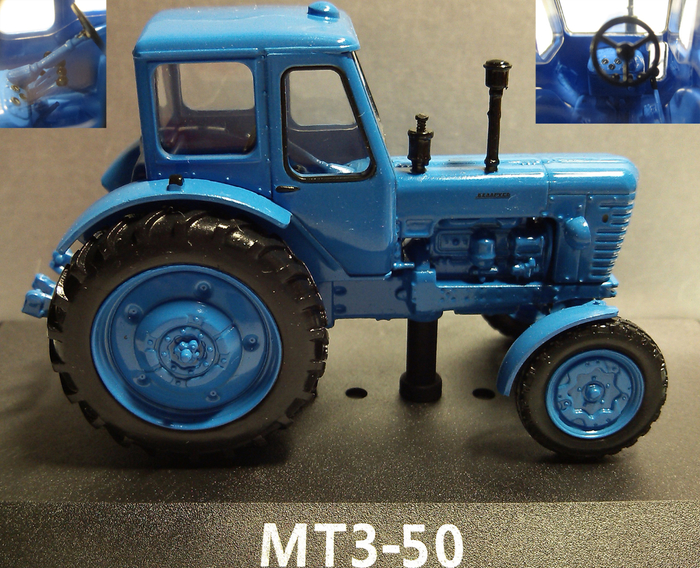

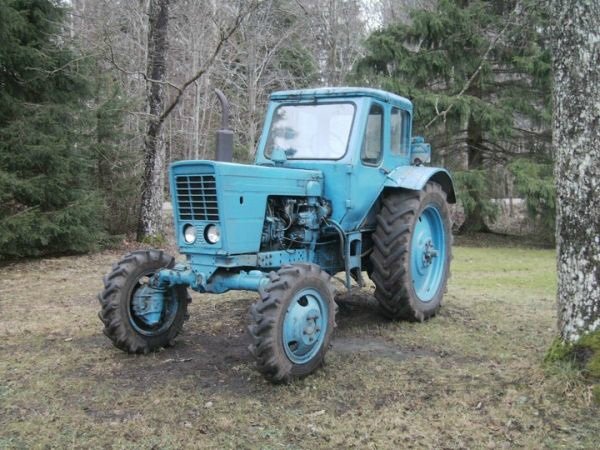

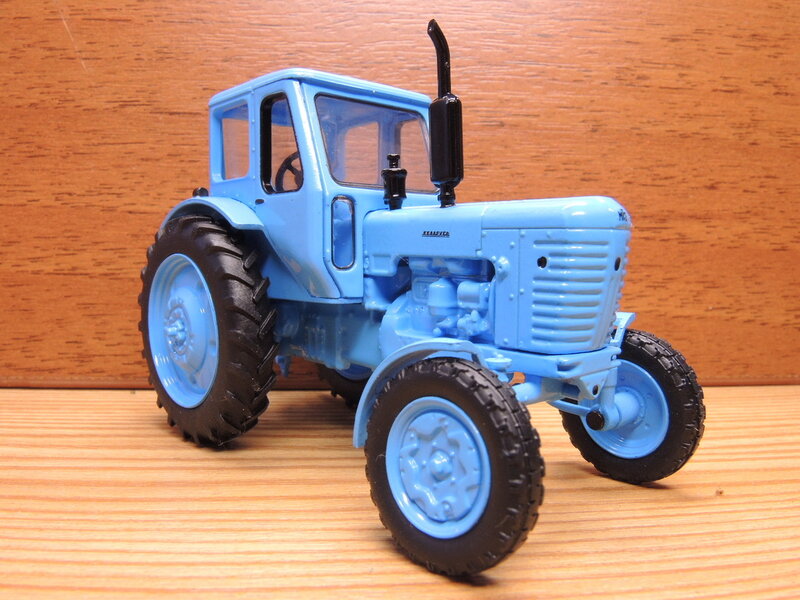

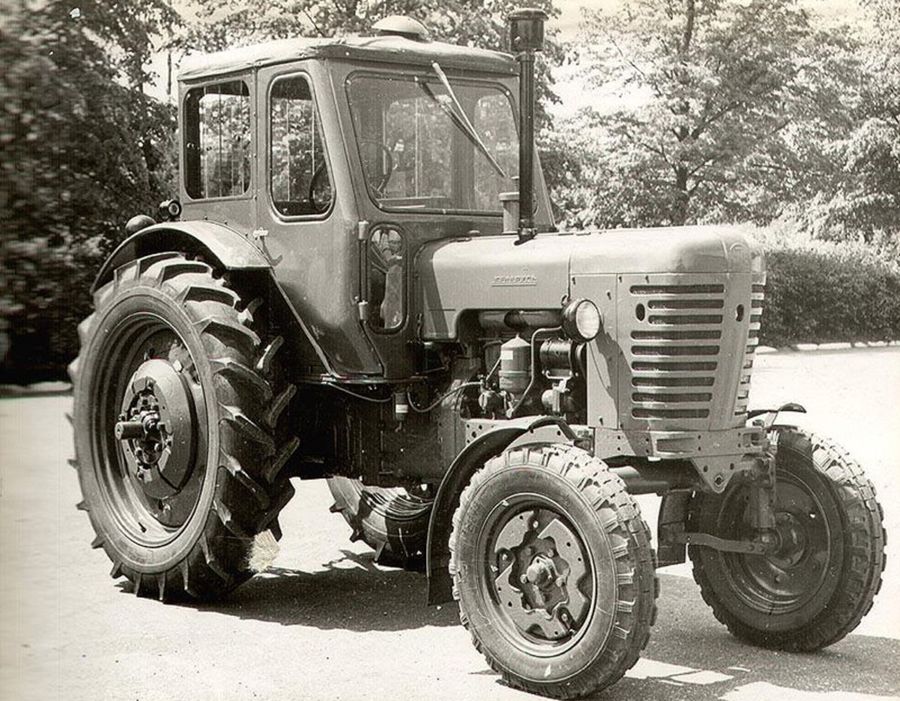

Фото

Цена МТЗ 50

Средняя стоимость трактора МТЗ-50 на российском рынке составляет в пределах 3-5 тысяч долларов за поддержанный экземпляр.

Отзывы

Станислав, Тула. МТЗ-50 – достойный представитель отечественного тракторостроения. Машина относительно надежна и, что самое главное, сравнительно дешевая в длительной эксплуатации. В работе уже больше 30 лет. Трактор работает исправно до сих пор, и справляется со всеми поставленными задачами – это и культивация, и окучивание, и боронование, и вспахивание, рыхление и т. д. Производительности мотора достаточно, чтобы вспахать любые виды почвы, включая целину. Кроме того, трактор способен выполнять и погрузочно-разгрузочные работы, в том числе буксирование грузов. В общем, широкий выбор навесных опций позволяет выполнять широкий спектр задач. Обслуживать машину легко и малозатратно, хоть и случаются частые поломки.

Олег, Минск. Классный трактор отечественного производства, я на нем сейчас прохожу учебную практику. У меня столько эмоций от управления этой машиной, что я как будто попал в другое время, когда не было ни компьютеров, ни смартфонов, и никаких понтов. В этом тракторе сделано все просто, и по делу. Машина шумная, но с другой стороны, из-за этих вибраций и звуков трактор лучше ощущается, и к его поведению быстро привыкаешь. МТЗ-50 экономичен и хорошо чинится. Куратор по практике показал нам целый склад запчастей для этого трактора, так что МТЗ-50 у нас никогда не выйдет из строя.

технические характеристики, мощность двигателя, фото и видео

Обзор трактора МТЗ-50

История создания
Технические характеристики

Двигатель
Силовая передача, коробка передач
Подвеска
Оборудование
Гидрооборудование
Электрооборудование
Размеры
Модификации
Преимущества и недостатки

Сельскохозяйственная техника
Тракторы

Колесные тракторы
Обзор трактора МТЗ-50

8 лайков

Колеёсный трактор МТЗ-50 — это первый массовый советский колёсный трактор с цельнометаллической кабиной. Среди его основных функций назывались пропашка почв, дискование, боронование, буксирование прицепных лёгких комбайнов, перевозка в прицепах собранного урожая, различного сельскохозяйственного инвентаря и даже колхозных бригад на поле и многое другое.

ПоказатьСкрыть

История создания
Технические характеристики
- Двигатель
- Силовая передача, коробка передач
- Подвеска
- Оборудование
  - Гидрооборудование
  - Электрооборудование
- Размеры
Модификации
Преимущества и недостатки

История создания

История создания трактора началась в 50-е годы на Минском тракторном заводе. Первым успешным шагом к созданию нового пропашного трактора, который бы пользовался большим и стабильным спросом как в отечественном хозяйстве, так и на многих экспортных рынках, стало конструирование нового 55-сильного дизельного двигателя. И произошло это в 1956 году. Годом позже был создан технический проект новой машины и закипела проработка множества новых технических решений и усовершенствования компоновочных аспектов. Первая опытная партия из шести экспериментальных МТЗ-50 вышла с ворот завода в 1958 году.

Следующие два года прошли в массовых и тщательных испытаниях трактора новой конструкции, которые показали ряд недостатков. Их устранение заняло около года, в результате удалось повысить надёжность основных узлов и сократить общую массу машины на 400 кг. Понимая, что МТЗ-50 станет очень массовым и востребованным трактором, и что Минский тракторный не будет справляться с нарастающим спросом, одновременно с запуском производства была затеяна глобальная модернизация завода, возводились новые корпуса цехов. Всего с 1960 по 1985 год было выпущено более 1 256 800 экземпляров трактора «Беларус-50».

Технические характеристики

Основные параметры	Значения
модель двигателя	Д-50 Д-50Л/ Д-50М
мощность, л. с. (кВт)	55 (41)
тяговый класс трактора, тс	1,4
рабочие обороты	1700
максимальная скорость, км/ч	25
средний расход топлива, л/ч	8
объём топливного бака, л	130
габаритные размеры	длинна, мм: 3815/3930 ширина, мм: 1970/ высота, мм: 2470
минимальный дорожный просвет, мм	465
снаряжённый вес трактора, кг	2790

Двигатель

Большинство модификаций колёсного минского трактора, начиная с 60-х годов и до конца производства модели оснащались дизельным атмосферным мотором Д-50 мощностью 55 л. с. Завод-производитель гарантировал, что при правильном и своевременном регламентном обслуживании машина легко прослужит 5000 мото-часов без капитального ремонта. Главное отличие модификаций моторов для трактора — это тип запуска. Часть машин оснащались электрическим стартером, а вторая половина — от небольшого двухтактного бензинового мотора, который в народе чаще именуют пускателем. Конечно, модификация с электростартером значительно комфортней — водителю не нужно каждый раз выходить на улицу, чтобы запустить машину, не нужно пачкать руки под капотом. Но высокая стоимость и требовательность к условиям эксплуатации аккумуляторных батарей повышает спрос версий с пускателем. Ведь для последнего не нужен аккумулятор, он запускается с помощью магнето, более прост и дёшев в обслуживании и ремонте, чем стартер.

Силовая передача, коробка передач

Сцепление у трактора – однодисковое, с постоянно замкнутой муфтой. Оно связывает двигатель с коробкой передач. На машине установлена механическая трансмиссия с девятью передачами переднего хода и парой ступеней заднего. Коробка передач и едущий задний мост выполнены в одном корпусе и являются элементом силового каркаса трактора, к ним крепится кабина и часть навесного оборудования. Все МТЗ-50 оснащались принудительной блокировкой заднего межосевого дифференциала. Управлялась блокировка специальной педалью, которая расположена в полу кабины, возле кресла тракториста.

Подвеска

Подвеска у героя нашего обзора в современном понимании почти отсутствует. Основное демпфирование и сглаживание неровностей дорожного покрытия осуществлялось благодаря эластичности высокопрофильных колёс трактора. Передняя ось также имела подвеску балансирного типа, которая качала переднюю тележку вдоль поперечной оси трактора. Но о высокой эффективности такой подвески в условиях даже лёгкого бездорожья и, тем более, при выполнении сельскохозяйственных работ, не приходится.

Советуем также почитать обзор трактора «Беларус-80».

Оборудование

Детальней о системах трактора.

Гидрооборудование

Сердцем гидравлической системы трактора является насос модели НШ-32, который имеет прямой привод от мотора. Также гидросистема включает систему шлангов, золотниковых распределителей и гидравлический цилиндр, который отвечает за управление подключённым к задней части трактора навесного оборудования.

Электрооборудование

Колёсный трактор МТЗ-50 имеет 12-вольтовую бортовую систему питания. В зависимости от модификации двигателя, в комплектации может находиться аккумуляторная батарея и стартер, или же эти узлы могут отсутствовать. Все электрооборудование машины — система зажигания, освещение, бортовые приборы и пр. питаются от генератора.

Размеры

В зависимости от комплектации, длина трактора варьируется в пределах 3815 – 3930 мм. Наивысшая высота по кабине составляет 2485 мм. Минимальный дорожный просвет у трактора превышает 46 сантиметров. Колею передних колес можно регулировать в диапазоне 1200-1800 мм постепенно, с шагом в каждые 100 мм. На задней оси колею можно менять бесступенчато, формируя колею от 1400 до 2100 мм.
