Мтз 1221 тяговый класс: Обзор трактора «БЕЛАРУС» МТЗ-1221

Трактор МТЗ-1221 — особенности, устройство, характеристики

Трактор МТЗ-1221 относится классу универсально-пропашных полифункциональных агрегатов. Тяговый класс – 2. Используются практически во всех сферах производства и хозяйства – от коммунального городского до сельского и фермерского. Также очень популярен для выполнения тяжелых работ при лесозаготовке и в области строительства. МТЗ-1221 в сфере коммунального хозяйства по популярности может превзойти разве что трактор МТЗ-320.

В комплекте с различным навесным оборудованием способен выполнять фактически весь известный спектр работ. С помощью этого трактора можно возделывать почву, совершать посевные работы, химическую и механическую обработку, полив насаждений, сбор урожая, погрузку и транспортировку.

Конструкция и технические характеристики позволяют работать агрегату в сложных климатических условиях и с любыми типами грунта. Кроме того, трактор МТЗ-1221 надежен, прост в конструкции, эксплуатации и ремонте, вынослив и неприхотлив. Именно за эти качества он и обрел свою популярность и доверие пользователей.

Трактор МТЗ-1221 выпускается уже почти 40 лет на Минском тракторном заводе. Масштабы производства были увеличены за счет универсальности и популярности агрегата, в связи с этим площадки для сборки агрегатов были открыты еще в нескольких других городах, кроме Минска. Помимо стандартной версии МТЗ-1221 было разработано еще две модификации трактора: МТЗ-1221Л (разработан конкретно для лесозаготовки, классифицируется как трелевочный трактор) и МТЗ-1221В.2.

Трактор МТЗ-1221: технические характеристики

Главные характеристики трактора «Беларус» 1221 выглядят так:

• мощность мотора – 130 л. с.;
• диаметр цилиндра – 11 см;
• использование горючего – 226 г*кВт/час;
• вместительность бака для горючего – 160 л;
• максимальная скорость передвижения (вперед/назад) – 34/16 км/час;
• грузоподъемность – 4500 кгс;
• ширина колеи (для переднего/заднего моста) – 2265/1900;
• пределы разворота – 5,3 м;
• габариты – 4950*2850*2250;
• давление на поверхность – 200 кг/кв. см.;
• эксплуатационный вес – 5300 кг.

Устройство трактора «Беларус» МТЗ-1221

Трактор МТЗ-1221 оснащен 6-цилиндровым четырехтактным двигателем с турбонаддувом. Очень экономно расходует горючее и масло, безопасный и экологичный.

Трансмиссия агрегата представлена инновационным мокрым или сухим 3-дисковыми тормозами, усиленными задним мостом с дифференциалом, усиленной 2-дисковой муфтой сцепления и валом отбора мощности с 2 скоростями. Коробка передач механическая, 6-ступенчатая, количество скоростей – 16 передних, 8 задних.

Ведущий мост передний, имеет усиленную балку и широкие колеса. Это повышает коэффициент полезного действия агрегата посредством использования широкого спектра навесного оборудования.

Гидравлика, зависимо от модификации, представлена 2 вариантами – с встроенным в гидроподъемник вертикальными цилиндрами и с горизонтальным автономным цилиндром. Задний вал отбора мощности синхронный, с независимым приводом.

Кабина трактора МТЗ-1221 удобная, современная и безопасная, изолированная от внешних влияний, на основе жесткого каркаса. В качестве аварийного выхода используется люк крыши. Кабина имеет широкий обзор, удобное рабочее место с эргономичным расположением рычагов управления, есть вентиляция и обогрев, зеркала заднего вида.

Предлагаем Вам также ознакомиться с видео, на котором продемонстрировано трактор МТЗ-1221 в работе:

Трактор МТЗ-1221- устройство и характеристики

Трактор МТЗ-1221 «Беларус» создан специально для выполнения широкого спектра сельскохозяйственных работ и способный удовлетворить любые потребности фермера в нелегком труде. Тяговый класс трактора — 2,0, что позволяет использовать его как для подготовки почвы в предпосевной компании, так и для выполнения транспортных и коммунальных работ. Универсальность МТЗ-1221 заключается в классической компоновке для данного класса тракторов. Трактор возможно использовать при обработке различных типов почв в самых суровых климатических условиях.

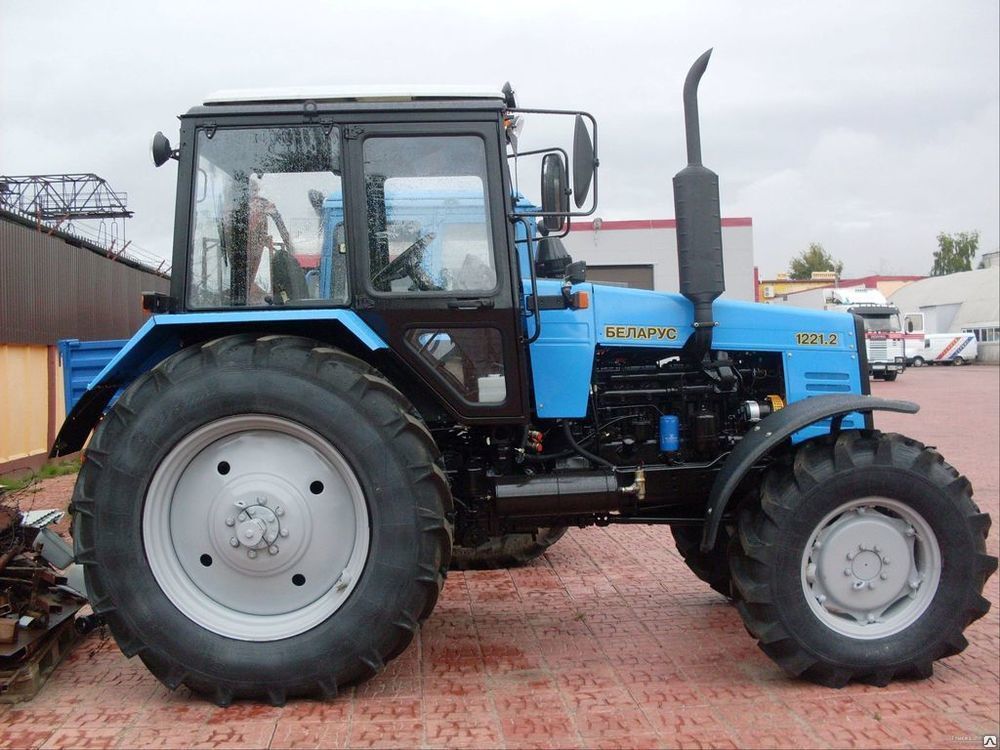

Трактор МТЗ-1221

Благодаря широкому спектру дополнительного оборудования, приспособлений и тягово-сцепных устройств, МТЗ-1221 можно агрегатировать с современным оборудованием и сельскохозяйственными машинами. Трактор унаследовал от своих предшественников традиционную простоту конструкции, высокую производительность и надежность.

Двигатель трактора МТЗ-1221

В качестве силового агрегата, на тракторе используется дизельный двигатель Д-260.2С мощностью 130 л.с. (96 кВт) оснащенный турбонаддувом. Современный рядный шестицилиндровый двигатель отвечает всем требованиям по безопасности и экологичности, а также отличается весьма скромными расходами масла и дизельного топлива. Двигатель МТЗ-1221 может использовать как импортное, так и отечественное ГСМ и вполне может составить зарубежным аналогам данного класса.

Кабина

На трактор МТЗ-1221 устанавливается современная комфортная кабина. Каркас кабины составляют гнутые фасонные профили для обеспечения безопасности тракториста. Для защиты от прямых солнечных лучей во время работы применяются тонированные сферические стекла. Внутри кабины размещаются основные органы управления трактором. Интерьер кабины сельскохозяйственного трактора отличается простеньким вкусом с использованием ковров и обивок. В крыше кабины МТЗ-1221 размещен аварийный люк и система вентиляции. Для большего комфорта кабина имеет шумоизоляцию с применением звукопоглащающей обивки и мастики. Снаружи кабины монтируются зеркала заднего вида, солнцезащитный козырек и приборы световой сигнализации. Кабина соответствует стандартам безопасности ROPS и ОЕСД. На переднем и заднем стекле предусмотрены стеклоочистители с электроприводом.

Гидросистема МТЗ-1221

Для того, чтобы трактор мог управлять различным прицепным и навесным оборудованием, на нем присутствует гидросистема, управляющая прицепным, навесным и полунавесным сельскохозяйственным оборудованием. На трактор возможно установить два типа раздельно-агрегатной гидросистемы:

— со встроенными в гидроподъемник двумя вертикальными гидроцилиндрами;
— с автономно расположенным горизонтально гидроцилиндром.

Гидросистема трактора проста и легка в обслуживании. Масляный бак имеет достаточно большую емкость для работы с гидрофицированным оборудованием, требующее большой объем масла для привода в действие рабочих органов. В гидравлику МТЗ-1221 можно заливать как отечественное, так и импортное масло.

Технические характеристики МТЗ-1221

Модель двигателя	260.2С
Мощность, кВт (л.с.)	96 (130)
Номинальная частота вращения, об/мин	2100
Номинальная частота вращения, об/мин	2100
Число цилиндров	6
Диаметр цилиндра/ход поршня, мм	110/125
Рабочий объем, л	7,12
Максимальный крутящий момент при 1400 об/мин, Н. м (кгс.м)	500 (51)
Удельный расход топлива МТЗ-1221 при номинальной мощности, г/кВт. ч. (г/л.с.ч.)	226 (166)
Коэффициент запаса крутящего момента, %	20
Емкость топливного бака, л	160
Задний ВОМ: независимый, двухскоростной с гидромеханической системой управления.
Блокировка дифференциала: фрикционная, автоматическая с гидроприводом; имеет 3 режима работы:	— Выключено — Автоматическое включение и выключение — Включено принудительно
Муфта сцепления	сухая, двухдисковая, постоянно-замкнутая
Коробка передач	механическая, синхронизированная, ступенчатая, 6-ти диапазонная (4/2)
Переключение передач	синхронизированными муфтами
Число передач: вперед/назад	16/8 (24×12)
Скорости движения, км/ч: вперед	2,1—33,8
Скорости движения, км/ч: назад	4,0—15,8
Задний ВОМ:	независимый двухскоростной с гидромеханической системой управления
независимый I, об/мин	557
независимый II, об/мин	1000
синхронный, об/м пути	4,36
Грузоподъемность на оси шарниров нижних тяг, кгс	4500
Максимальное давление, кгс/см?	200
Производительность насоса, л/мин	55
Емкость гидросистемы, л	21
Колесная база, мм	2760
Общая длина, мм	4950
Ширина, мм	2250
Высота по кабине, мм	2850
Колея, мм по передним колесам	1545—2265
Колея, мм по задним колесам	1500—1900
Дорожный просвет, мм под передним мостом	620
Дорожный просвет, мм под задним мостом	465
Наименьший радиус поворота, м	5,3
Эксплуатационная масса, кг	5300
Размеры шин передних колес	14,9R24
Размеры шин задних колес	18,4R38

МТЗ 1221 — трактор второго класса

Без этой техники не обойтись! Строительство, коммунальное хозяйство, лесное хозяйство — везде найдется работа для тракторов.

Вытащи «легковушку» из грязи — и тут трактор пригодится! Познакомимся с одним из них и остановимся на тракторе второго класса, модели 1221.

МТЗ 1221 технические характеристики которого, мы рассмотрим чуть позже, относится к классу спецтехники 2.0. Назначение:

1. Выполнение различных задач в сельском хозяйстве.
2. Подготовка посевной компании.
3. Уборочные работы.

Кроме того, МТЗ 1221 используется в коммунальном хозяйстве, строительстве, промышленности. Используется для работы в лесной промышленности.

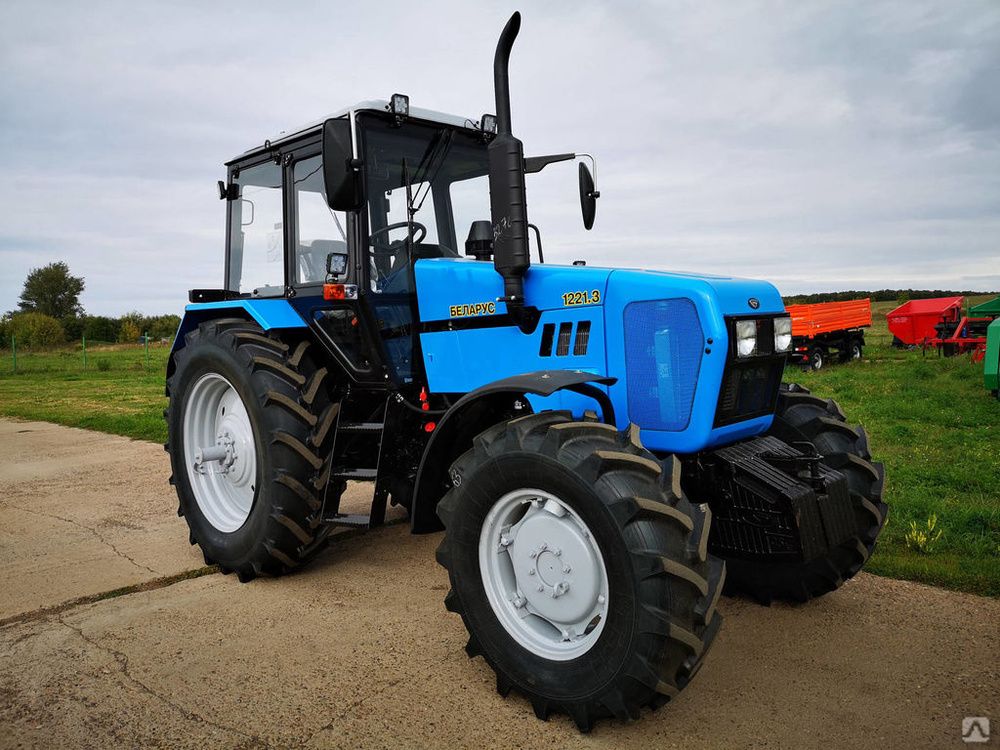

МТЗ 1221 фото техники которую вы видите работает в разных климатических зонах и на разных грунтах. Он также обслуживает грунты с низкой несущей способностью.

Благодаря возможности использования широкого сектора навесного и дополнительного оборудования агрегатируется с большим количеством спецтехники 2 класса. Может работать с некоторыми машинами 3 класса. 9Видео 0003

Трактор МТЗ 1221, представленное в статье, дает представление о его возможностях и потенциале.

Простота конструкции, надежность узлов и механизмов в сочетании с высокими эксплуатационными характеристиками делают его надежным и незаменимым помощником во многих сферах хозяйства.

Надежность и длительная работа трактора возможны при правильном обслуживании. Для этих целей разработан специальный комплекс мероприятий, который включает:

1. Ежедневные занятия. Техническое обслуживание МТЗ 1221 проводится через каждые 10 часов его работы.
2. Затем выполняется комплекс ТО через 125 часов работы. Следующие 250 и 500 часов.

На МТЗ 1221 отзывы положительные. В работе техника испытывает максимальные нагрузки. В связи с постоянным силовым воздействием на механизмы возрастает роль ТО. Чтобы узнать о регулировке клапанов МТЗ 1221 и в целом об обслуживании трактора МТЗ 1221 рекомендуем ознакомиться с видео.

Напоминаем, что последующие ремонтно-профилактические мероприятия необходимо проводить через 1000 и 2000 часов работы. Вся подробная информация описана в

Общие технические показатели

Обратите внимание, что это общие технические показатели МТЗ 1221, характеристики состояния узлов и агрегатов будут приведены ниже.

После рассмотрения технических характеристик, общих для трактора МТЗ 1221, ознакомимся с установленным на него силовым агрегатом, выясним состояние тормозной системы. Пройдемся по установленной коробке передач и электрооборудованию. Видео МТЗ 1221 в поле, смотрите его возможности в начале статьи.

Устройство трактора МТЗ 1221

Рассмотрим подробнее силовой агрегат, коробку передач и электрооборудование трактора МТЗ 1221.

Силовой агрегат

Трактор оснащен дизельным силовым агрегатом с турбонаддувом. Аранжировка в линию. Количество цилиндров – шесть. Мотор характеризуется низким расходом масла и дизельного топлива. Дизель отвечает всем необходимым требованиям по выбросам выхлопных газов в атмосферу. Агрегат всеяден и может работать на отечественном и импортном топливе.

Трансмиссия

МТЗ 1221 имеет коробку передач 16/8. Ступенчатая версия с шестернями постоянного зацепления. Переключение происходит с помощью синхронизаторов. Замкнутое сцепление. Тип постоянный. Двухдисковая система фрикционного принципа действия.

Рисунок 1 – Схема переключения коробки передач МТЗ 1221.

Электрооборудование

Рисунок 2 — Сборочные единицы оборудования, электрическая схема МТЗ 1221.

Рабочая схема МТЗ 1221 включает:

• генератор номинальной мощностью 12 кВт;
• бортовая сеть для потребителей электрической энергии на 12 В;
• тормозная система.

Устройства МТЗ 1221, которые мы рассматриваем, оснащены дисковыми рабочими тормозами. Принцип работы: нагрузка на заднюю часть с последующей передачей усилия через привод ПВМ на передние колеса.

Тормоз стояночный дисковый, синхронизированный с рабочими тормозами. Система считается надежной и сбалансированной по габаритам и массе оборудования, рассчитана на дополнительную загрузку прицепов.

Рисунок 3 – Схема электрооборудования МТЗ 1221.

Устранение неисправностей

В таблице 3 приведены классические неисправности трактора МТЗ 1221.

Таблица 3 – Неисправности трактора МТЗ 1221 Неисправность 90

4
Устранение
МТЗ 1221 неисправность переднего моста
Недостаточная тяга переднего ведущего моста
Муфта привода не передает крутящий момент:
Нет давления масла в усилителе сцепления.	Разберите и промойте детали распределителя.
Пробуксовка муфты привода.	Проверить и отрегулировать давление в гидросистеме трансмиссии (9. ..10 кгс/см2). Замените изношенные диски.
Неисправности в электрической цепи управления ПВМ.	Выявление и устранение неисправностей.
Недостаточное значение крутящего момента, передаваемого сцеплением, из-за утечки масла в гидросистеме:
Изношенные резиновые уплотнительные кольца.	Заменить кольца.
Износ поршневых колец и барабана сцепления.	Заменить кольца.
Износ сопрягаемых поверхностей «сепаратор — ступица барабана», «барабан — поршень».	Замените изношенные детали.
Неисправности включения переднего моста МТЗ1221, не работает в автоматическом режиме
Вышла из строя регулировка или выход из строя переключателя датчика автоматического включения.	Отрегулируйте положение переключателя или замените его.
Гидравлика МТЗ 1221 неисправность
Сцепка с грузом не поднимается или поднимается медленно
Неисправность проявляется прогревом масла в гидросистеме, неисправен насос.	Проверьте производительность насоса. Если КПД насоса меньше 0,7, замените насос.
Неисправность проявляется при любой температуре масла — засорение разгрузочного клапана.	Снять регулятор-распределитель, снять перепускной клапан, промыть его и корпус соляркой.

Трактор МТЗ 1221 цена за новую и б/у технику

Полный комплект с полным и дополнительным навесным оборудованием обойдется потенциальному покупателю в 2 155 000 руб. МТЗ 1221 цена с гидравлическим редуктором хода дороже.

Заключение

Без преувеличения можно сказать, что техника надежная. МТЗ 1221 в эксплуатации, смотрите видео материал. Многофункциональность, возможность использования дополнительного оборудования и различные варианты комплектации делают МТЗ 1221 востребованным во многих сферах бизнеса.

Подробнее на сайте

описание, технические характеристики, устройство, схема и отзывы

Первый трактор МТЗ сошел с конвейера Минского тракторного завода в 1953. Главной отличительной чертой новой модели стала гидравлическая система навески, позволяющая выполнять сельскохозяйственные работы без использования дополнительного оборудования. В последующие годы выпускалось множество модификаций этого трактора различной специализации. Одним из самых популярных до сих пор является МТЗ-1221. Этот трактор примечателен своими замечательными эксплуатационными характеристиками.

общее описание

Трактор «Беларус-1221» предназначен для сельскохозяйственных работ различных видов. Модификация относится ко 2 тяговому классу, а это значит, что можно использовать технику как для обработки почвы под культурные растения, так и для строительства или коммунального хозяйства. Благодаря огромному количеству дополнительного навесного оборудования МТЗ-1221, схема которого представлена ​​ниже, может агрегатироваться в том числе и с современными сельскохозяйственными машинами.

Основными преимуществами данной модификации являются простота конструкции, экономия топлива и высокая производительность. Различные виды сельскохозяйственных работ на этом тракторе можно выполнять на всех без исключения типах почв и в любых климатических зонах страны.

Технические характеристики

Таким образом, МТЗ-1221 является универсальным, эффективным и экономичным трактором. Ниже представляем вашему вниманию таблицу, из которой вы сможете узнать, какие конкретно характеристики есть у этой модификации «Беларусов».

Параметр	Значение
Двигатель	Четырехтактный, 130-136 л/с
Расход топлива	166-180 г/л. от. Н
КПП	Механическая, 24 передачи (8 сзади)
Размеры	4950 х 2250 х 2850 мм
Вес	4640 кг
Колесная база	2760 мм
Радиус поворота	Минимум 5,3 м
Емкость топливного бака	160 л
Скорость вперед	2,1-33,8 км/ч
Скорость назад	4,0-15,8 км/ч

Двигатель

В качестве силового агрегата на тракторах МТЗ-1221 используется Д 260. 2С, оснащенный турбонаддувом. В этот шестицилиндровый двигатель, объем которого составляет 7,12 литра, можно заливать как отечественное, так и импортное топливо. Помимо экономичного расхода топлива, у него есть еще и то преимущество, что он соответствует всем нормам экологической безопасности. При желании на трактор «Беларус-1221» можно установить двигатель Deutz мощностью 141 л. от. И объемом 6 литров.

Трансмиссия

Трансмиссия на 24 передачи МТЗ-1221 имеет 6 диапазонов (4/2). Его конструкция достаточно сложна. Однако, судя по отзывам механизаторов, его отличает высокая степень надежности и длительный срок службы. Конечно, как и любой другой механизм, трансмиссия трактора «Беларус-1221» нуждается в своевременном обслуживании и ремонте.

Довольно быстро в коробке передач МТЗ-1221 изнашиваются подшипники. В этом случае коробка начинает сильно шуметь и нагреваться. Устраните проблему, слив масло, сняв коробку передач и заменив вышедшие из строя детали. Во время эксплуатации трактора также необходимо следить за уровнем масла в коробке передач. Если его недостаточно, технику следует прежде всего поставить на ровную площадку. Само масло доливается через заливную горловину, расположенную на верхней крышке.

При необходимости на трактор МТЗ-1221 может быть установлена ​​усовершенствованная модель трансмиссии, рассчитанная на 24 передних и 12 задних передач.

Кабина «Беларус-1221»

Большинство трактористов считают эту модель достаточно удобной в эксплуатации. Кабина трактора «Беларус-1221» выполнена в каркасно-панельном варианте и остеклена со всех четырех сторон. На крыше современные системы вентиляции и отопления. При необходимости в кабине может быть установлен кондиционер. Также разрешено устанавливать на трактор МТЗ-1221, характеристика которого по комфорту на самом деле очень неплохая, тентовый каркас.

Травматические защитные очки тонированы для защиты глаз механизатора от слепящего солнечного света. Обивка салона неброская, но выглядит аккуратно. Кроме всего прочего, он также действует как звукопоглотитель.

Снаружи кабины монтируются зеркала заднего вида, устройства световой сигнализации и солнцезащитный козырек. В случае пожара крышу трактора можно использовать в качестве аварийного выхода.

Рулевая колонка

Трактор МТЗ-1221 также получил хорошие отзывы за относительную простоту эксплуатации. Его рулевая колонка оснащена двумя гидроцилиндрами. Отдельные модификации могут работать на реверсе. В этом случае дополнительно устанавливается рулевая колонка и пост управления. Для удобства тракториста в реверсивном режиме кресло кабины оснащено функцией поворота.

Гидросистема

На трактор МТЗ можно установить любое тракторное оборудование. Для управления им в конструкции модификации 1221 предусмотрена специальная гидравлическая система. К его достоинствам можно отнести простоту и легкость в обслуживании. Масляный бак очень большой, а сама система может работать как на отечественном, так и на импортном масле. При желании на этот трактор можно установить два типа гидравлических систем:

• Со встроенными вертикальными цилиндрами.

Основные области применения

Помимо сельского хозяйства, тракторы МТЗ этой модификации могут с успехом применяться для выполнения работ по обустройству и очистке городов от мусора и перевозки различного рода грузов. Также МТЗ-1221, цена на который не слишком высока (около 2 млн рублей за новый), часто используется в стройиндустрии и лесопромышленном комплексе.

В сельском хозяйстве этот трактор можно использовать для:

• Основной и поверхностной обработки почвы весной;

• Удобрительные культуры;

• Химизация растений с целью защиты их от вредителей;

• Выращивание и уборка зерновых, кукурузы, овощей, картофеля;

• Сбор технических культур;

• Приготовление кормов для сельскохозяйственных животных;

• Вывоз навоза и его заделка в почву;

• Осушение водно-болотных угодий;

• Водоснабжение полевых оросительных систем и т. п.

Основные конструктивные особенности

Итак, какое устройство у трактора МТЗ-1221, мы выяснили. Эта модель на самом деле удобна, надежна и производительна. Далее посмотрим, какими конкретно особенностями конструкции он отличается. К таким можно отнести:

• Наличие трех пар технических отверстий, предназначенных для обслуживания элементов гидросистемы.

• Наличие системы фильтрации, что позволяет продлить жизненный цикл работающих двигателей.

• Соответствует последним требованиям стандартизации электрооборудования.

К достоинствам этой модели, помимо всего прочего, можно отнести полную ремонтопригодность. Найти все необходимые детали и узлы в случае поломки будет совсем несложно. К тому же высококвалифицированных специалистов, специализирующихся на ремонте этих тракторов, у нас в стране немало.

Отзывы механизаторов

Большой популярностью у аграриев пользуется трактор МТЗ «Беларус-1221». Хорошие отзывы он заслужил в основном из-за своей экономичности. Это касается не только топлива, но и разного рода масел и технических жидкостей. Запчасти на него тоже недорогие. Очень хвалят эту модификацию и за удобный салон. При желании тракторист может настроить оптимальный температурный режим воздуха. Работы на тракторе МТЗ-1221 производятся в любых погодных условиях. Конечно, это тоже считается плюсом.

Эта техника настолько популярна среди фермеров и знакома всем жителям нашей страны (в том числе далеким от сельского хозяйства), что используется даже как элемент современных компьютерных игр (например, МТЗ-1221 в Farming Simulator 2015). Недостаток у этого трактора, по мнению аграриев, только один – не слишком хорошая маневренность.

Таким образом, трактор МТЗ-1221 действительно очень практичен, надежен и производительен. Благодаря своей универсальности, экономичности, дешевизне и полной ремонтопригодности его можно считать на данный момент одним из лучших в стране.
