Датчик давления МТ 100М

№ по Госреестру: 30882-05
Страна производитель: Россия





Назначение и область применения

Датчик избыточного давления серии МТ предназначен для постоянного и равномерного преобразования давления жидкостей, газа, пара и тд.

в унифицированный токовый выходной сигнал (0-5мА, 4-20мА). Датчик работает с показывающей и регистрирующей аппаратурой, регуляторами, в системах автоматического контроля, в узлах теплоучета и других устройствах автоматики.
Все датчики избыточного давления МТ 100М (Ех) термокомпенсированы по «0» и по всему диапазону измерения, а также в каждом датчике предусмотрена возможность регулировок «0» и диапазона. Датчики удобны для монтажа, не критичны к смене полярности при подключении, имеют разъем типа DIN 43650.

Область применения:

  • газовая промышленность;
  • нефтяная промышленность;
  • металлургическая промышленность;
  • энергетическая промышленность;
  • химическая промышленность;
  • авиа- и судостроение;
  • пищевое производство;
  • жилищно-коммунальное хозяйство и др.

Основные технические характеристики

Прибор: Датчик давления МТ 100М

Диапазон измерений: избыточное давление

0,01-100 МПа

Предел основной допускаемой погрешности

± 0,15; ± 0,25; ± 0,5 % диапазона изменений

Устойчивость к климатическим воздействиям

-40(-55) °С +80°С

Степень защиты от воды и пыли

IР65 по ГОСТ 1425

Относительная влажность окружающего воздуха

до 95 % при 35°С

Температура измеряемой среды

+80 (С дополнительным радиатором до +130 °С)

По устойчивости к механическим воздействиям датчики соответствуют исполнению

VI по ГОСТ 12997-84

Выходной сигнал

0-5; 4-20мА

Напряжение питания

от 15 до 42В (Исполнение Ех — 24В)

Масса датчика не более

0,3 кг (С дополнительным радиатором 0,4)

Длина датчика

130мм. (С дополнительным радиатором 180мм.)

Диаметр корпуса

34мм

Сpедний сpок службы

15 лет

Резьбовое соединение

М12х1,5, М20х1,5, G1/2

Виброустойчивость, вибропрочность

10G

Материал корпуса

нержавеющая сталь AISI304

Материал штуцера

нержавеющая сталь 12Х18Н10Т

Сенсор выполнен по технологии

кремний на сапфире

Электрическое присоединение

DIN 43650

Поверка

Межповерочный интервал 3 года.

Language

Rus Eng

При поддержке

Содействие

Информподдержка

Генеральный информационный партнер:

Датчик МТ100М ЖКХ / ТД «Манометр»

ТД «Манометр» → Датчики давления →


Увеличить

Продукция

  • Назначение
  • Технические характеристики

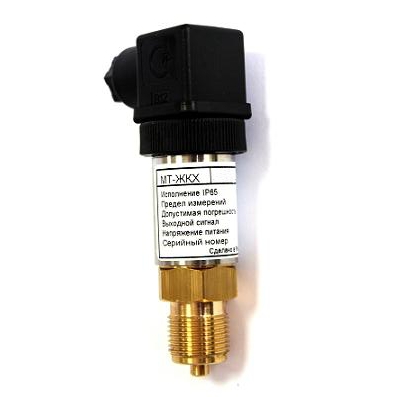

Датчик  избыточного давления ЖКХ, предназначен для постоянного и равномерного преобразования давления жидкостей, газа, пара и тд., в унифицированный токовый  выходной сигнал (0-5мА, 4-20 мА). Датчик работает с показывающей и регистрирующей аппаратурой, регуляторами, в системах автоматического контроля, в узлах теплоучета и других устройствах автоматики.
Для установки датчика рекомендуем использовать специально разработанный коммутационный приборный модуль КПМ-3, имеющий накидную гайку, дренажный (спускной) клапан и клапан сброса.

Диапазон измерений: избыточное давление от 0,6 МПа до 2,5 МПа
Предел основной допускаемой погрешности ± 0,5% c учетом дополнительной температурной погрешности во всем диапазоне рабочих температур.


Устойчивость к климатическим воздействиям: +5°С +50°С.
Температура измеряемой среды: -10°С +90°С.
Степень защиты от воды и пыли IР65 по ГОСТ 1425.
Относительная влажность окружающего воздуха до 95 % при 35 °С.
По устойчивости к механическим воздействиям датчики соответствуют исполнению VI по ГОСТ 12997-84.
Выходной сигнал 4-20 мА.
Напряжение питания 15-42 В.
Масса датчика не более 0,2 кг
Длинна датчика 110 мм.
Диаметр корпуса 25 мм.
Сpедний сpок службы 15 лет.
Резьбовое соединение М12х1,5, М20х1,5, G1/2,
Виброустойчивость, вибропрочность 10G.
Материал корпуса нержавеющая сталь AISI304.
Материал штуцера латунь ЛС59.
Измеряемая среда: воздух, вода.
Межповерочный интервал 3 года.
Электрическое присоединение  DIN 43650.

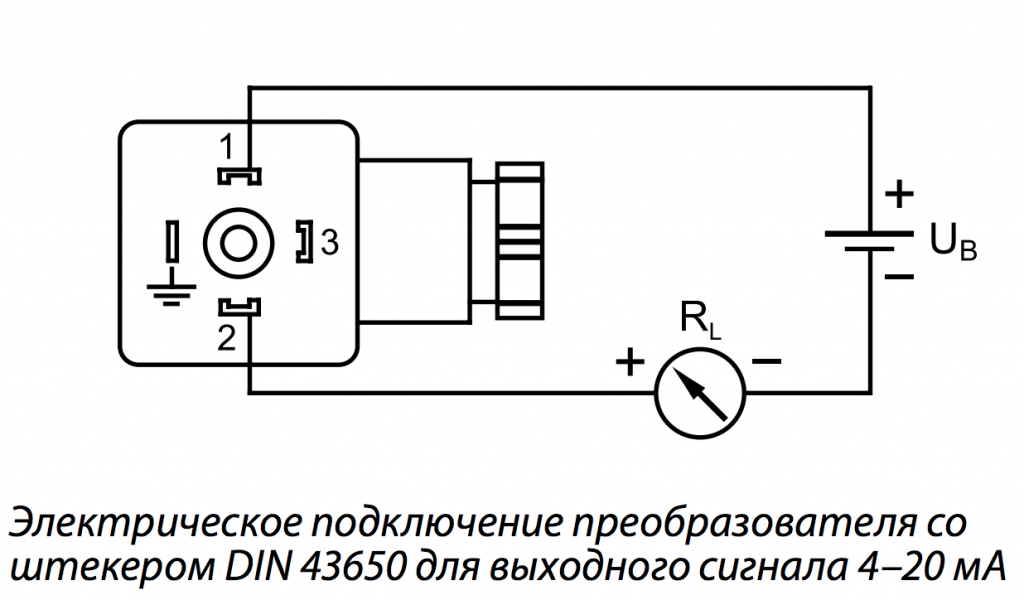

                    Схема электрическая подключения датчиков.
Электрическое питание датчиков осуществляется от источника постоянного тока напряжением от 15 до 42V, но не менее, определяемого по формуле:
                                         Uнmin=IвRн+Umin,
        где  Uнmin — минимальное допускаемое напряжение питания при нагрузке Rн, V;
         — сопротивление нагрузки, (кОм).
        Umin — минимальное допускаемое напряжение питания без нагрузки, равное 15V;
         — верхнее предельное значение выходного сигнала, равное 20mA.

Rн — сопротивление нагрузки. Полярность питания датчика может быть выбрана произвольно.

Поверка производится по рекомендации МИ 1997-89, но сподключением к клеммам 1-2 датчика.

                   Измерение параметров, регулировка и настройка.
Измерение параметров датчика производится по методикам, изложенным в МИ 1997-89, но с подключением внешних цепей к клеммам 1-2 датчика.
Настройку датчика производить следующим образом:
установить датчик в рабочее положение;
собрать схему включения датчика, указанную в МИ 1997-89.
включить питание и выдержать датчик во включенном состоянии не менее 30 min;
установить с помощью корретора «нуля» значение выходного сигнала, соответствующее нижнему предельному значению измеряемого давления;
подать измеряемое давление, равное верхнему пределу выбранного диапазона измерений, и с помощью корретора  «диапазона» установить соответствующее значение выходного сигнала;

снять давление, отключить питание.
Для подстройки «0» и диапазона в некоторых модификациях датчиков может понадобится отладочный модуль ОМ-1

Датчик давления Сапфир-22МТ; 22М

МТ100

Датчик давления малогабаритный МТ101

Мембранный разделитель сред, DB

МАНОМЕТР ДМ-1




Gemalto (3M) CR100M Считыватель паспортов документов Сканер MRZ MSR MRTDS USB

Поиск:

Поиск продукта:

  • Подробнее о продукте Gemalto (бывшая 3M ) Считыватель MRZ Swipe Reader CR100 позволяет считывать кодовые данные из паспортов, удостоверений личности и других машиносчитываемых проездных документов (МСПД) с помощью простого ручного считывания и требует минимального обучения.

    Благодаря небольшому размеру он может быть подключен к кассовому аппарату, дисплею, может быть интегрирован в небольшие банковские стойки или кассы, что делает его идеальным для банков, агентств по аренде автомобилей, гостиниц и розничной торговли, а также пограничного управления. , правоохранительные органы и транспорт.

    Характеристики

    • Питание от USB (без источника питания), один интерфейсный кабель (варианты 2 м или 15 см на момент покупки)
    • Двунаправленное считывание
    • Настольное крепление для стабильного, нескользящего считывания (дополнительно, устанавливается пользователем)
    • Может быть прикреплен к ЖК-дисплею или другому устройству с помощью крепежа 3M Dual Lock. ВЕС 4 унции РАЗМЕРЫ 3,8″ Д x 1,3″ Ш x 1,8″ В 42 ОПЕРАЦИОННЫЕ СИСТЕМЫ Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 или Windows 10. РАЗРЕШЕНИЕ Н/Д ВОЗМОЖНОСТЬ ЧТЕНИЯ МСЗ, МСР СВЯЗИ 2.0 USB ПИТАНИЕ USB/питание от сети переменного тока РЕКОМЕНДУЕМОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ5 Autofill Software4 900 Программное обеспечение VeriScan 9
    • Гарантия производителя на 2 года Демоверсии
      Драйвер
      • CR100M
      Демо-версия бесплатного программного обеспечения
      • WizzForms Desktop: гибко настраиваемое программное обеспечение для захвата данных и изображений, которое будет сканировать водительские права, удостоверение личности или паспортную информацию непосредственно в ЛЮБУЮ программу ввода данных, включая MS Excel, Access, Outlook, QuickBooks. , программное обеспечение ERP, программное обеспечение CRM, системы управления посетителями (Yardi) или веб-формы.
      • VeriScan:  программное обеспечение для контроля доступа, проверки возраста, управления посетителями и сбора данных, созданное для компьютеров под управлением Windows. Это эффективная и простая в использовании система сканирования удостоверений личности с возможностью захвата фотоизображения через подключенную камеру. Собирайте, обновляйте и сохраняйте записи ваших посетителей с помощью простого в использовании интерфейса. Экспорт данных в различных форматах, включая csv, печать бейджей, сохранение записей в журнале, настройка настраиваемых предупреждений и многое другое. Нажмите здесь, чтобы ознакомиться с нашей политикой доставки.

        Манометр цифровой МО-05, предел погрешности 0,1; 0,15; 0,25; 0,4%

        ТУ 4212-017-706-2012

        Также предлагаем программу (ПО) для автоматизации поверки индикаторов часового типа.

        Программное обеспечение

        Это устройство может быть изготовлено в кислородном исполнении.


        • Описание
        • Документы
        • Комплектация
        • Отзывы клиентов

        Цифровое оборудование для измерения давления МО-05

        Внимание! При заказе Манометра цифрового МО-05 необходимо указать необходимость наличия сертификата образца манометра.

        Манометры цифровые МО-05 производства ООО «Гидрогазкомплект», предназначены для точных измерений с индикацией на цифровом табло текущих измеряемых величин: избыточного давления жидкостей и газов, сброса газов. Область применения в сфере государственного регулирования обеспечения единства измерений: Передача величины единиц давления при поверке, калибровке и испытаниях средств измерения давления. Свидетельство об утверждении типа средств измерений RU.C.30,004,А №51788 от 08.08.2013. Регистрационный № 54409-13. Приказ № 659 от 28.06.2013.

        Документы и справки могут быть на другом языке.

        Подробнее

        Полный комплект

        Манометр цифровой МО-05 — 1 шт.

        Упаковка — 1 шт.

        Руководство по эксплуатации (паспорт) — 1 шт.

        Защитный колпачок измерительного канала — 1 шт.

        Сертификат образца калибра — 1 шт.

        Батарейки литиевые формата АА — 3 шт.

        Водонепроницаемый бокс с клапаном выравнивания атмосферного давления поставляется по запросу.

        В качестве источника давления рекомендуем приобрести прессы манометрические нашего производства ПУМ-100М, ПУМ-60М, ПУМ-40М, ПУМ-6М, 2113М.

        Предельная перегрузка манометров без последствий для метрологических характеристик — 15 % от полной шкалы, кроме манометров с предельным значением 100 МПа при ЗУ от ±0,1 % до ±0,4 %, где максимальная перегрузка составляет 5 % ПШ и манометров с предельным значением 2,5 МПа при ЗГ от ± 0,1 % до ± 0,4 %, где максимальная перегрузка составляет 10 % от полного значения. (Величина перегрузочного давления 25%, указанная в руководстве по эксплуатации ГКМТ 410200.012-012 ПС п.2.4, считается недействительной)

        Обратите внимание, что мы рекомендуем использовать манометры с номиналом 40 кПа, 0,25 МПа и 2,5 МПа только на пневматике.

        МО-05 с верхним пределом измерения 2,5 МПа рекомендуется использовать совместно с ограничительным клапаном ОК-5.

        Имеется 8 вариантов манометров МО-05 с пределами допускаемой основной приведенной погрешности для каждого диапазона: 0,1%; 0,15%; 0,25%; 0,4%.

        1. МО-05 с пределом измерения ± 2 кПа, имеет специальные диапазоны измерения давления:
          ± 400 Па; ± 600 Па; ± 1000 Па; ± 1600 Па; ± 2000 Па;
          ± 0,4 кПа; ± 0,6 кПа; ± 1 кПа; ± 1,6 кПа; ± 2 кПа;
          ± 3 мм рт.ст.; ± 4,5 мм рт.ст.; ± 7,5 мм рт.ст.; ± 12 мм рт.ст.; ± 15 мм рт. ст.
          Диапазоны ± 0,4 кПа; ± 0,6 кПа доступно только для класса точности 0,25 % или 0,4 %
        2. МО-05 с пределом измерения ±6кПа, имеет выделенные диапазоны измерения давления:
          ±1000Па; ± 1600 Па; ± 2500 Па; ± 4000 Па; ± 6000 Па;
          ± 1 кПа; ± 1,6 кПа; ± 2,5 кПа; ± 4 кПа; ± 6 кПа;
          ± 7,5 мм рт.ст.; ± 12 мм рт.ст.; ± 19мм рт.ст.; ± 30 мм рт.ст.; ± 45 мм рт.ст.
        3. МО-05 с пределом измерения ± 40 кПа, имеет выделенные диапазоны измерения давления:
          ± 6000 Па
          ± 6 кПа; ± 10 кПа; ± 16 кПа; ± 25 кПа; ± 40 кПа.
          ± 45 мм рт.ст.; ± 75 мм рт.ст.; ± 120 мм рт.ст.; ±187,5 мм рт.ст.; ± 300 мм рт.ст.
        4. МО-05 с диапазоном измерения от -0,1 до 0,25 МПа, имеет специальные диапазоны измерения давления:
          0-400 кПа; 0-600кПа; 0-1000кПа; 0-1600кПа; 0-2500кПа.
          0-0,4 МПа; 0-0,6 МПа; 0-1МПа; 0-1,6 МПа; 0-2,5 МПа.
          0-4кгс/см2; 0-6кгс/см2; 0-10кгс/см2; 0-16кгс/см2; 0-25кгс/см2.
          -0,1-0 МПа; -100-0кПа; -1-0кг/см2.
          Измерение вакуума осуществляется в диапазоне 0,4 МПа.
        5. МО-05 с пределом измерения 16 МПа имеет специальные диапазоны измерения давления:
          0-400 кПа; 0-600кПа; 0-1000кПа; 0-1600кПа; 0-2500кПа.
          0-0,4 МПа; 0-0,6 МПа; 0-1МПа; 0-1,6 МПа; 0-2,5 МПа.
          0-4кгс/см2; 0-6кгс/см2; 0-10кгс/см2; 0-16кгс/см2; 0-25кгс/см2.
          -0,1-0 МПа; -100-0кПа; -1-0кг/см2.
          Измерение вакуума осуществляется в диапазоне 0,4 МПа.
        6. МО-05 с пределом измерения 16 МПа имеет специальные диапазоны измерения давления:
          0-2500 кПа; 0-4000кПа; 0-6000кПа.
          0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10МПа; 0-16МПа.
          0-25кгс/см2; 0-40кгс/см; 0-60кгс/см2; 0-100кгс/см2; 0-160 кг/см2.
        7. МО-05 с пределом измерения 60 МПа имеет специальные диапазоны измерения давления:
          0-10 МПа; 0-16МПа; 0-25МПа; 0-40МПа; 0-60 МПа.
          0-100кгс/см2; 0-160кгс/см2; 0-250кгс/см2; 0-400кгс/см2; 0-600 кг/см2.
        8. МО-05 с пределом измерения 100 МПа имеет выделенные диапазоны измерения давления:
          0-25 МПа; 0-40МПа; 0-60МПа; 0-70МПа; 0-100 МПа.
          0-2500кгс/см2; 0-400кгс/см2; 0-600кгс/см2; 0-700кгс/см2; 0-1000кгс/см2.

        Любой МО-05 выпускается в кислородном исполнении, кроме манометров с диапазонами ±40 кПа.

        Если учесть наличие нескольких единиц измерения в каждом манометре и считать до шести выделенных диапазонов измерения, то пять вышеперечисленных манометров заменяют 60 эталонных манометров!

        от
        Предел допускаемой приведенной основной погрешности измерения давления на каждом поддиапазоне не более ±: 0,1; 0,15; 0,25; 0,4%
        Единицы измерения: ммилиметр ртутного столба, Па, кПа, МПа. кгс/см2
        Чрезмерное давление 0-60 МПа
        Давление нагнетания — 0,1-0 МПа
        Разброс показаний не превышает 0,5γ
        Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °C ±0,5γ
        По стойкости к климатическим воздействиям МО-05 имеет исполнение по ГОСТ 15150-69 для работы при температуре от +5°С до +50°С. УХЛ3,1 * (+5+50) °С
        По защищенности от проникновения во внешние твердые тела (пыль и вода) IP65
        Количество измеряемых диапазонов в одном манометре МО-05 до 6
        По стойкости к механическим воздействиям МО-05 соответствует исполнению ВИ по ГОСТ 12997-84
        Электропроводка

        а) от трех литиевых батареек формата АА напряжение 1,5 вольта.

        б) от внешнего источника питания.

        В каждом манометре под крышкой батарейного отсека есть mini usb для работы прибора от внешнего источника питания или компьютера. Внешний источник питания поставляется по запросу.

        Время непрерывной работы манометра МО-05 от батареек не менее 300 часов. Манометр МО-05 имеет три режима яркости свечения цифровой светодиодной индикации. Эта характеристика указана для низкого уровня свечения. При увеличении яркости свечения цифровой индикации время непрерывной работы манометра МО-05 уменьшается.
