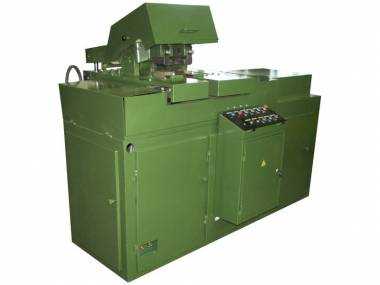

МСО-606 УХЛ4 Машина для контактной стыковой сварки

52 кА,  S=100-2000 мм2, предназначена для контактной стыковой сварки изделий из низкоуглеродистых и легированных сталей, таких  как пруток, арматура, уголок, труба, триангель и других изделий компактного сечения, сварка которых гарантируется условиями зажатия машиной и площадью поперечного сечения изделий.

По заказу машина может быть изготовлена с гратоснимателем.

     Технические  характеристики

Наименование  параметра

Норма

Номинальное напряжение сети, В

380

Частота тока питающей сети, Гц

50

Наибольший вторичный ток, кА

52

Номинальный длительный вторичный ток, кА

9

Наибольшая мощность при коротком замыкании, кВА

460

Мощность при ПВ=50%, кВА

100

Номинальное усилие осадки при 9,8 МПа, кН

63

Привод механизмов зажатия

пневматический

Привод механизмов осадки

эл. механический

Свариваемое сечение, мм:



       из низкоуглеродистой стали
       и арматуры класса AI

100 - 2000

       из низкоуглеродистой стали
       и арматуры класса AII

100 - 1250

       из арматуры стали классов AIV, AV

100 - 500

Расход охлаждающей воды при давлении 0,15 МПа, л/мин

10

Расстояние между контрольными поверхностями
и токоведущими вкладышами, мм:



     наименьшее

10

     наибольшее

90

Масса машины, кг

2400

Габаритные размеры,  мм

2050×1240×1380

Машина контактной сварки МСО-606-1 предназначена для контактной стыковой сварки изделий круглого сечения из низкоуглеродистых и низколегированных сталей сечением до 2000 мм

2, а также арматурной стали IV, V классов сечением до 500 мм2.

     Машина обеспечивает два вида сварки:

  • автоматическую сварку методом непрерывного оплавления изделий сечением от 100 до 1000 мм2
  • автоматическую сварку с предварительным подогревом свариваемых изделий сечением до 2000 мм2.

     Управление механизмами машины и собственно сварочным процессом осуществляется автоматически по программе.

     Для управления сварочным процессом в машине применен контроллер фирмы "SIEMENS", что значительно повысило надежность работы всей системы управления.

     Все параметры сварки задаются через панель оператора. После сварки на панели оператора выдаются контролируемые величины: время сварки, время осадки под током.

     Применение инверторного привода в сочетании с управлением от контроллера дает возможность оперативно и плавно регулировать скорость оплавления и осадки посредством установки конкретной величины частоты вращения. Инверторный привод также обеспечивает надежную защиту двигателя привода оплавления и осадки от перегрузок и его стабилизацию при колебаниях питающей сети (напряжения, частоты).

        Изменение скорости вращения двигателя с помощью инвертора позволило отказаться от вариаторного регулятора скорости вращения кулака, что также улучшает надежность машины, так как в машине отсутствуют клиноременная и зубчатая открытые передачи.

     Центрирующий механизм, установленный на машине, позволяет оперативно регулировать положение неподвижной контактной губки по высоте и выставлять её в одной плоскости с подвижной контактной губкой при их неравномерном износе или замене.

      Пневматическое устройство машины построено на базе элементов фирмы "Camozzi", что значительно повышает надежность работы машины.

     По заказу потребителя машине дополнительно может быть установлен пневматический гратосниматель, управление которым производится автоматически по программе. Гратосниматель позволяет снимать грат непосредственно после сварки и (в зависимости от требований к сварному стыку) обеспечить необходимое усиление или исключить его для снижения трудоемкости на зачистку шва.



   Технические  характеристики


Наименование  параметра

Норма

Номинальное напряжение сети, В

380

Частота тока питающей сети, Гц

50

Наибольший вторичный ток, кА

52

Номинальный длительный вторичный ток, кА

9

Наибольшая мощность при коротком замыкании, кВА

460

Мощность при ПВ=50%, кВА

100

Номинальное усилие осадки при 9,8 МПа, кН

63

Привод механизмов зажатия

пневматический

Привод механизмов осадки

эл. механический

Свариваемое сечение, мм:



      из низкоуглеродистой стали
      и арматуры класса AI

100 - 2000

      из низкоуглеродистой стали
      и арматуры класса AII

100 - 1250

      из арматуры стали классов AIV, AV

100 - 500

Расход охлаждающей воды при давлении 0,15 МПа, л/мин

10

Расстояние между контрольными поверхностями
и токоведущими вкладышами, мм:



      наименьшее

10

      наибольшее

90

Масса, кг:



      сварочной машины

2400

      шкафа управления

120

Габаритные размеры,  мм:



     сварочной машины

2050×1240×1380

     шкафа управления

700×600×1340





www.svarshov.ru

Стыкосварочная машина МСО-606,МСО 606 | ЭКОТЕХ

Стыкосварочная машина МСО-606 предназначена для контактной стыковой сварки изделий круглого сечения из низкоуглеродистых и низколегированных сталей сечением до 2000 мм2, а также арматурной стали IV, V классов сечением до 500 мм2.

Машина МСО 606 обеспечивает два вида сварки:

  • автоматическую сварку методом непрерывного оплавления изделий сечением от 100 до 1000 мм2
  • автоматическую сварку с предварительным подогревом свариваемых изделий сечением до 2000 мм2.

Управление механизмами машины и собственно сварочным процессом осуществляется автоматически по программе.

Для управления сварочным процессом в машине применен контроллер фирмы "SIEMENS", что значительно повысило надежность работы всей системы управления.

Все параметры сварки задаются через панель оператора. После сварки на панели оператора выдаются контролируемые величины: время сварки, время осадки под током.

Применение инверторного привода в сочетании с управлением от контроллера дает возможность оперативно и плавно регулировать скорость оплавления и осадки посредством установки конкретной величины частоты вращения. Инверторный привод также обеспечивает надежную защиту двигателя привода оплавления и осадки от перегрузок и его стабилизацию при колебаниях питающей сети (напряжения, частоты).

Изменение скорости вращения двигателя с помощью инвертора позволило отказаться от вариаторного регулятора скорости вращения кулака, что также улучшает надежность машины, так как в машине отсутствуют клиноременная и зубчатая открытые передачи.

Центрирующий механизм, установленный на машине, позволяет оперативно регулировать положение неподвижной контактной губки по высоте и выставлять её в одной плоскости с подвижной контактной губкой при их неравномерном износе или замене.

По заказу потребителя машине дополнительно может быть установлен пневматический гратосниматель, управление которым производится автоматически по программе. Гратосниматель позволяет снимать грат непосредственно после сварки и (в зависимости от требований к сварному стыку) обеспечить необходимое усиление или исключить его для снижения трудоемкости на зачистку шва.

Технические характеристики

Наименование параметра Норма
Номинальное напряжение сети, В 380
Частота тока питающей сети, Гц 50
Наибольший вторичный ток, кА 52
Номинальный длительный вторичный ток, кА 9
Наибольшая мощность при коротком замыкании, кВА 460
Мощность при ПВ=50%, кВА 100
Номинальное усилие осадки при 9,8 МПа, кН 63
Привод механизмов зажатия пневматический
Привод механизмов осадки эл. механический
Свариваемое сечение, мм:
- из низкоуглеродистой стали
и арматуры класса AI
100 - 2000
- из низкоуглеродистой стали
и арматуры класса AII
100 - 1250
- из арматуры стали классов AIV, AV 100 - 500
Расход охлаждающей воды при давлении 0,15 МПа, л/мин 10
Расстояние между контрольными поверхностями и токоведущими вкладышами, мм:
- наименьшее 10
- наибольшее 90
Масса, кг:
сварочной машины 2400
шкафа управления 120
Габаритные размеры, мм:
сварочной машины 2050?1240?1380
шкафа управления 700?600?1340



ПроизводствоРоссия
Контактная сварка, оборудование и комплектующиеСтыкосварочная

eko-teh.ru

Машина стыковой сварки МСО-606

Продажа электросварочного оборудования со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на машины стыковой сварки МСО-606 запрашивайте в отделе сварочного оборудования.


Технические характеристики

Производитель: Искра
Макс. вторичный ток, кА: 52
Номинальный длительный вторичный ток, кА: 9
Напряжение питания, В: 380
Частота сети, Гц: 50
Мощность при ПВ 50%, кВА : 100
Наиб. мощность (при КЗ), кВА: 460
Привод механизмов зажатия: пневматический
Привод механизмов осадки: электромеханический
Свариваемые диаметры (арматура A1, B1), мм: 100 - 2000
Тип охлаждения: жидкостное
Габаритные размеры, мм: 2050×1240×1380
Вес, кг: 2400

Свариваемое сечение, мм:

  • из низкоуглеродистой стали и арматуры класса AI: 100 - 2000
  • из низколегированной стали и арматуры класса AIII: 100 - 1250
  • из арматуры стали классов AIV, AV: 100 - 500


Заказать и купить машину стыковой сварки МСО-606 вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

kpsk.ru

Машина контактной стыковой сварки, МСО-606 УХЛ4 цена 757 117 руб

Описание

Машина предназначена для контактной стыковой сварки изделий круглого сечения из низкоуглеродистых и легированных сталей, а также стержней арматуры из стали классов: AI, AV. Машина может быть изготовлена также для других профилей компактного сечения.

Дополнительно

Срок поставки 1 месяц.
Доставка ж/д контейнером, автотранспортом.
Гарантия: 12 месяцев.

Комплектация

машина, паспорт, упаковка


Связаться с продавцом

Диаметр свариваемых изделий, мм 10...40
Номинальное напряжение сети, В 380
Частота тока питающей сети, Гц 50
Наибольший вторичный ток, кА 52
Номинальный длительный вторичный ток, кА 9
Наибольшая мощность при коротком замыкании, кВА 460
Мощность при ПВ=50%, кВА 100
Номинальное усилие осадки при 9,8 МПа, кН 63
Привод механизмов зажатия пневматический
Привод механизмов осадки эл. Механический
Свариваемое сечение, мм:
- из низкоуглеродистой сталии арматуры класса AI 100 ÷ 2000
- из низкоуглеродистой сталии арматуры класса AII 100 ÷ 1250
- из арматуры стали классов AIV, AV 100 ÷ 500
Расход охлаждающей воды при давлении 0,15 МПа, л/мин10
Расстояние между контрольными поверхностями
и токоведущими вкладышами, мм:
- наименьшее 10
- наибольшее 90
Масса машины, кг 2400
Габаритные размеры, мм 2050×1240×1380

Лицензии и сертификаты

Связаться с продавцом

Доставка и оплата

Не указана

Связаться с продавцом

www.equipnet.ru

Машины контактной стыковой сварки МСО-606

(объявление не действительно)

Стыковая сварочная машина МСО-606 предназначена для контактной стыковой сварки непрерывным оплавлением и оплавлением с предварительным подогревом изделий из низкоуглеродистых сталей диаметром до 40 мм, а также арматурной стали диаметром до 25 мм класса A-IV, A-V.
Технические характеристики
Наименование параметра Значение
Номинальное напряжение питающей сети, Гц/В 380
Наибольший вторичный ток, кА 52±10%
Номинальный длительный вторичный ток 9
Наибольшая мощность при коротком замыкании, кВА 460
Мощность при ПВ=50% 100
Номинальное усилие осадки, кН:
— при 9, 8Мпа (100кгс/см2) 53
— при 20Мпа (200кгс/см2) —
Привод механизма зажатия осадки пневматический и эл. механический
Свариваемое сечение, мм2:
— из низкоуглеродистой стали 100-2000
— из низколегированной стали 100-1250
— из арматуры стали кл.: АIV, AV 100-500
Расход охлаждающей воды при давлении 0, 15Мпа (1, 5кгс/см2, л/мин, не менее) 10
Расстояние между контрольными поверхностями токоведущих вкладышей, мм:
— меньшее 10
— большее 90
Масса, кг:
- сварочной машины 2400
Габаритные размеры, мм:
- сварочной машины 2050x1240x1380.

Другие объявления из данной категории:
Машина контактной точечной сварки МТ-1928
МТ-1928. Предназначена для точечной сварки переменным током деталей из низкоуглеродистых и нержавеющих сталей, титановых и алюминиевых сплавов, крестообразных соединений стержней арматуры класса А1, В1, А2, ВЗ. Компактная, быстродействующая и простая в эксплуатации машина универсального назначения...
Оборудование из данной категории:
ВД-251
Выпрямитель для ручной дуговой сварки: Сварочный выпрямитель ВД-251 предназначен для дуговой сварки плавящимся электродом стальных конструкций различного назначения толщиной от 0,5 до 12,0 мм.
УДГ-161
Установка для аргоно - дуговой сварки УДГ-161 предназначена для аргонодуговой сварки (ТИГ) на постоянном токе (DC) неплавящимся электродом всех видов металлов и сплавов кроме алюминия и его сплавов, а также для дуговой сварки на постоянном токе (DC) покрытыми электродами (ММА) изделий из...
УДГУ-351 AC/DC
Установки для аргоно - дуговой сварки УДГУ-351 AC/DC, УДГУ-501 AC/DC предназначены для аргонодуговой сварки неплавящимся электродом (ТИГ) и для ручной дуговой сварки покрытыми электродами (ММА) на постоянном (DC) и переменном (AC) токе всех видов металлов и сплавов.

www.toolsmart.ru

МАШИНА КОНТАКТНОЙ СВАРКИ МСО-606 УХЛ4

Общие сведения

Машина предназначена для контактной стыковой сварки непрерывным оплавлением и оплавлением с предварительным подогревом изделий из низкоуглеродистых и низколегированных сталей сечением до 2000 мм2, а также арматуры железобетона IV, V класса диаметром до 25 мм.

Структура условного обозначения

МСО-606 УХЛ4:
М - машина контактная;
С - стыковая;
О - для сварки оплавлением или оплавлением с предварительным
подогревом;
6 - номинальное усилие, десятки кН;
06 - номер модификации;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
&nbsp&nbspТемпература окружающего воздуха от 1 до 35°С.
&nbsp&nbspОтносительная влажность воздуха не более 60% при температуре 20°С.
&nbsp&nbspТемпература охлаждающей воды от 5 до 25°С.
&nbsp&nbspОкружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
&nbsp&nbspТехника безопасности по ГОСТ 297-80, ГОСТ 12.2.007.0-75 и ГОСТ 12.3.019-80.
&nbsp&nbspМашина соответствует требованиям ТУ 16-89 ИЕГВ.683260.001 ТУ.

Нормативно-технический документ

ТУ 16-89 ИЕГВ.683260.001 ТУ

Технические характеристики

Номинальное напряжение трехфазной питающей сети, В - 380 Частота питающей сети, Гц - 50 Номинальный длительный вторичный ток, кА - 9-+ Наибольший вторичный ток, кА - 52+10 Мощность на номинальной ступени при ПВ = 50%, кВ·А - 100-+ Расстояние между токоведущими губками, мм: наименьшее - 10 наибольшее - 90 Свариваемые сечения, мм2: из низкоуглеродистой стали - 100-2000 из низколегированной стали - 100-1250 Номинальный диаметр свариваемых деталей из низкоуглеродистой стали, мм - 40 Номинальный диаметр свариваемых деталей из низколегированной стали, мм - 35 Длительная производительность при сварке прутков диаметром 20 мм, сварок/ч - 160 Максимальная кратковременная производительность, сварок/ч - 200 Максимальная потребляемая мощность при коротком замыкании, кВ·А - 460 Число ступеней регулирования вторичного напряжения сварочного трансформатора - 16 Номинальная ступень регулирования - 15 Пределы регулирования вторичного напряжения, В - 4,05-8,1 Сопротивление вторичного контура постоянному току, мкОм - 35 Номинальное усилие зажатия деталей при давлении воздуха 0,63 МПа (6,3 кгс/см2), кН - 98 Номинальное усилие осадки, кН - 63 Наибольший ход подвижного зажима при сварке непрерывным оплавлением, мм - 12 Наибольший ход подвижного зажима при сварке оплавлением с предварительным подогревом без осадки, мм - 26 Регулировка неподвижного зажима по высоте, мм, в пределах - 20 Расход охлаждающей воды при давлении 0,15 МПа (1,5 кгс/см2), л/мин - 10 Номинальное давление сжатого воздуха в сети, МПа - 0,63 Припуск на предварительный подогрев, мм - 14 Пределы регулирования частоты подогрева, Гц - 1-3 Максимальное усилие при сведении деталей в режиме подогрева, кН - 4,0 Максимальный расход воздуха при давлении 0,49 МПа (5 кгс/см2), м3/ч - 13,5 Габаритные размеры, мм - 2580x1690x1380 Масса, кг - 2400
&nbsp&nbspГарантийный срок - 1 год со дня ввода машины в эксплуатацию, но не позднее 6 мес со дня поступления на действующие и 9 мес - на строящиеся предприятия.

Конструкция и принцип действия

Машина состоит из корпуса, служащего для крепления на нем узлов, деталей и размещения аппаратуры, зажимных устройств, привода подогрева, оплавления и осадки, пневматического устройства, системы охлаждения, электрического устройства.
&nbsp&nbspЗажимные устройства предназначены для зажатия концов свариваемых деталей. Зажим неподвижный электрически изолирован от корпуса машины. Зажим подвижный закреплен на направляющем устройстве. Зажимы состоят из основания, рычага, пневматического цилиндра, верхней и нижней губок, контактного угольника. Пневматические цилиндры зажатия шарнирно закреплены на основаниях зажимов.
&nbsp&nbspПривод подогрева, оплавления и осадки служит для перемещения подвижного зажима и создания необходимых условий в процессе подогрева, оплавления и осадки.
&nbsp&nbspПневматическое устройство предназначено для зажатия свариваемых изделий, для предварительного подогрева и возврата подвижного зажима в исходное положение после сварки.
&nbsp&nbspЭлектрическое устройство, предназначенное для управления исполнительными механизмами машины, состоит из сварочного трансформатора, штепсельного ножевого переключателя, автоматического выключателя, помехозащитного устройства, тиристорного контактора, электродвигателя привода оплавления, электропневматических клапанов, блока управления циклом сварки на интегральных микросхемах.
&nbsp&nbspПервичная обмотка сварочного трансформатора выполнена в виде дисковых катушек, которые чередуются с дисками вторичной обмотки с целью уменьшения потока рассеивания. Вторичная обмотка представляет собой один виток, состоящий из параллельно соединенных дисков. Первичная обмотка изолирована от магнитопровода и от вторичной обмотки. Вторичная обмотка имеет водяное охлаждение.
&nbsp&nbspШтепсельный ножевой переключатель предназначен для переключения ступеней напряжения сварочного трансформатора.

Комплектность поставки

В комплект поставки входят: машина; запасные и сменные части по ведомости ЗИП; комплект эксплуатационной документации.


Центр комплектации «СпецТехноРесурс»
Все права защищены.

laborant.ru

Машина контактной сварки МСО – 606

Каховка

Внимание: по спец. заказу могут быть поставлены др. машины точечной, стыковой, шовной сварки, сварочные клещи, пистолеты и токоведущий каб. для подвесных машин

Машина для контактной стыковой сварки МСО-606 - изделий круглого сечения, может быть изготовлена для сварки других профилей.

Машина предназначена для стыковой сварки арматуры, стыковая сварка прутка до 32 мм, стыковая сварка уголка до 50 мм, надежная и простая машина для сварки встык.

Технические характеристики:

Номинальное напряжение питающей сети частотой 50Гц, В       380

Наибольший вторичный ток, кА                                          50

Номинальный длительный вторичный ток, кА                   9

Максимальная мощность при коротком замыкании, кВА            460

Мощность при ПВ 50%, кВА                                               100

Номинальное усилие осадки при 9,5 МПа, кН                     63

Привод механизмов зажатия                                      пневматический

Привод механизмов осадки                                        эл. механический

Свариваемое  сечение, мм2

· Низкоуглеродистой стали и арматуры класса А1              100-2000

· Низкоуглеродистой стали и арматуры класса А111                   100-1250

· Арматура классов АIV, АV                                                100-500

Расход охлаждающей воды при давлении 0,15 МПа, л/мин         10

Расстояние между контрольными поверхностями

токоведущих вкладышей, мм2, наименьшее/наибольшее             10/90

Масса, кг, машины сварочной/шкафа управления              2400/120

Габаритные размеры, мм:

машины сварочной стыковой                                              2050х1240х1380

шкафа управления со шкафом силовым                              700х600х1340





mshinastikovoisvrkimso606

xn--66-6kc8bflgfdz.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
