Мотор барабан конвейерный: Мотор-барабан конвейерный МБ и планетарный МБП для производств

Мотор-барабаны конвейерные МБ-1,6 МБ-2 МБ-3 МБ-4 МБ-5 МБ-6 и натяжные барабаны БН.

Продажа мотор-барабанов конвейерных МБ и натяжных БН со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на мотор-редукторы запрашивайте в отделе редукторного оборудования.

• Мотор-барабаны конвейерные МБ
• Натяжной барабан БН



Мотор-барабаны конвейерные МБ

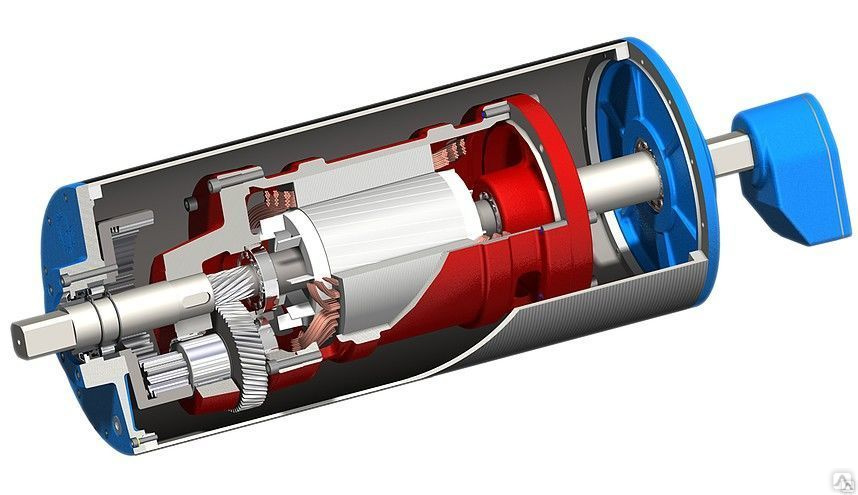

  Мотор-барабаны конвейерные МБ — это механизмы со встроенным электродвигателем, редуктором, клеммной коробкой для подключения электропитания 3-х фазной сети.
  Наружный корпус мотор-барабанов МБ полностью герметичен, что является необходимой нормой в работе предприятий пищевой промышленности. Мотор-барабаны МБ также отвечают требованиям к эксплуатации механизмов в условиях повышенной влажности, агрессивности внешней среды.

  Мотор-барабаныприменяются в качестве приводов конвейеров различного назначения. Допускается постоянная и переменная нагрузка в пределах допускаемого крутящего момента. Барабан мотор-барабана МБ вращается в любую сторону.



  Мотор-барабаны МБ имеют малые габариты и вес. Это удобно для применения мотор-барабанов в переносных и передвижных конвейерах.



Технические характеристики конвейерных мотор — барабанов МБ-1.6, МБ-2, МБ-3, МБ-4, МБ-5, МБ-6:



Тип МБ	Диаметр барабана мм	Длина рабочей части МБ мм	Мощность электродвигателя кВТ	Номинальная скорость ленты м/c
мотор-барабаны МБ 1,6	162	350	0,37	0,25 0,28 0,31 0,35 0,4
		400
		450
		500
		600
		750
		400	0,55	0,25 0,28 0,31 0,35 0,4 0,45 0,5 0,56 0,63
		500
		600
		750
		400	0,75	0,45 0,5 0,56 0,6
		500
		600
		750
мотор-барабаны МБ 2	219	500	0,75	0,5 0,56 0,63 0,71 0,8
		600
		650
		750
		500	1,1	0,71 0,8
		600		0,5 0,56 0,63 0,71 0,8 0,9 1,0
		650
		750
		950
		600	1,5	0,5 0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25
		650		0,5 0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25 1,4
		750
		950
		600	2,2	0,8 0,9 1,0 1,12 1,25
		650		0,8 0,9 1,0 1,12 1,4 1,6 1,8 2,0 2,24
		750
		950



Тип МБ	Диаметр барабана мм	Длина рабочей части МБ мм	Мощность электродвигателя кВТ	Номинальная скорость ленты м/c
мотор-барабаны МБ 3	325	600	2,2	0,4 0,45 0,5 0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25 1,4 1,6 1,8 2,0 2,24
		750
		1150
		950		0,45 0,5 0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25 1,4 1,6 1,8 2,0 2,24
		600	3,0	0,4 0,45 0,5 0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25 1,4 1,6 1,8 2,0 2,24
		750
		950
		1150
		600	4,0	0,45 0,5 0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25 1,4 1,6 1,8 2,0 2,24
		750
		950
		1150
		900		3,55
мотор-барабаны МБ 4	420	650	5,5	0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25 1,4 1,6 1,8 2,0 2,24 2,5 2,8 3,15
		750
		950
		1150
		1400
		650	7,5	2,8 3,15
		900		2,8
		750		0,56 0,63 0,71 0,8 0,9 1,0 1,12 1,25 1,4 1,6 1,8 2,0 2,24 2,5 2,8 3,15
		950
		1150
		1400
		1250		2,8
		900	11,0	2,8
		750		2,8 3,15
		950
		1150
		1400
		900	15,0	3,15
		950		2,8 3,15
		1300		3,15
		1150		2,8 3,15
		1400



Тип МБ	Диаметр барабана мм	Длина рабочей части МБ мм	Мощность электродвигателя кВТ	Номинальная скорость ленты м/c
мотор-барабаны МБ 4Г	420	900	7,5
		900	11,0	3,15
		1150
		750		2,8 3,15 3,15 2,8 3,15 3,15
		900	15,0
		950
		1300
мотор-барабаны МБ 5	500	770	7,5	1,3
		900	15,0	2,5
		950		1,25 1,4 1,6 1,8 2,0 2,24 2,5 2,8
		1150
		1300		2,5
		1400		1,25 1,4 1,6 1,8 2,0 2,24 2,5 2,8
		1600
		950	18,5	1,25 1,4 1,6 1,8 2,0 2,24 2,5 2,8
		1150
		1400
		1600



  Пример условного обозначения при заказе

Мотор-барабан МБ-3 — 600 — 2,2 — 156 — 112 — У3
МБ-3 — Тип мотор-барабана
600 — Длина рабочей части барабана, мм
2,2 — Мощность электродвигателя, кВт
156 — Крутящий момент на барабане, Нм
112 — Частота вращения барабана, об/мин
У3 — Климатическое исполнение и категория размещения по ГОСТ 15150-69



Габаритные и присоединительные размеры мотор — барабана:

Типоразмер	D	L1	L	d	K	G	J	L2	B
МБ 1,6	162	350	544	30	25	45	45	390	2 0
		400	594					44
		500	694					54
		600	794					64
		750	944					79
МБ 219	219	375	562	40	30	50	50	400	12,5
МБ 2	219	500	690	40	30	45	40	516	8
	219	600	870			60	70	650	20
	219	650	920			60	70	700	20
	245	700	970			60	70	750	20
	219	750	1020			60	70	800	20
	219	950	1220			60	70	1000	20
МБ 325	325	425	637	40	30	50	50	475	25
МБ 3	325	600	830	40	30	50	50	640	20
		650	880					69
		750	980					79
		900	1130					94
		950	1180					99
		1150	1380					119
МБ 4	420	650	890	60	45	50	50	700	25
		750	990					80
		900	1140					95
		950	1190					100
		1150	1390					120
		1250	1490					130
		1300	1540					135
		1400	1640					145
МБ 5	500	900	1140	70	55	50	50	950	25
		950	1190					100
		1150	1390					120
		1300	1540					135
		1400	1640					145
		1600	1840					165

   По спецзаказу размеры D и L₁могут быть отличными от указанных в таблице.





Натяжные барабаны БН

  Натяжные барабаны БН, металлоконструкция станины и роликоопор конвейеров покрываются специальным термо-влагостойким покрытием, выдерживающим температуру до 80°С и относительную влажность воздуха 100%. Применяемое покрытие имеет гигиенический сертификат соответствия для пищевой промышленности.

  Так же выпускаются комплектующие изделия из нержавеющей стали для ленточных конвейеров: мотор-барабанов, приводных, не приводных, натяжных барабанов и роликов.
  Оборудование из нержавеющей стали более востребовано предприятиями, на которых необходимо соблюдать особые санитарно-гигиенические требования к производству, при работе в условиях высокой температуры и повышенной влажности. Это предприятия пищевой промышленности: мясной, молочной, кондитерской, хлебопекарной. И в других отраслях промышленности: в химической, фармацевтической, парфюмерной.



  Пример условного обозначения при заказе:
Мотор-барабан МБ4 — Н- 1300 — 15,0 — 3,15
МБ4— Тип мотор-барабана
Н — Из нержавеющей стали
1300 — Длина рабочей части, мм
15,0 — Мощность электродвигателя, кВт
3,15 — Номинальная скорость ленты м/сек.

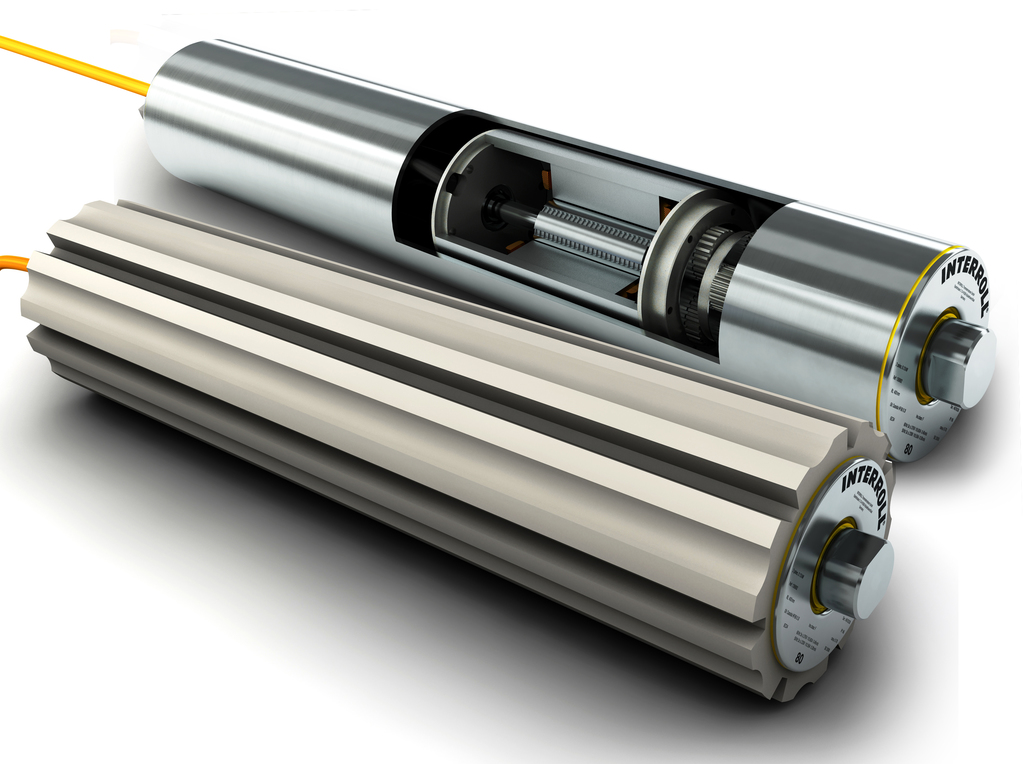

Мотор-барабаны Interroll

Главная » Мотор-барабаны » Мотор-барабаны Interroll

Компания Дакслер прямой поставщик оборудования Interroll.

Мотор-барабаны Interroll в России превосходно себя показали в работоспособности, их главное преимущество долгое и безотказное время работы. Например мотор-барабаны в кассовых боксах при постоянной загруженности и частых стартах и остановках работают 7лет и более.
  Мотор-барабаны Interroll,  разделены на серии S, I и C. В серии S установлен пластиковый редуктор, в серии I металлический, серия C предназначена для кассовых боксов.
  Мотор-барабаны оснащены  термозащитой, которая предотвратит перегрев двигателя и  выход его из строя.
Кроме мотор-барабанов предусмотрены ответные барабаны(Idler Pulley), диаметр и рабочая длина барабанов должна соответствовать диаметру и размерам мотор-барабана.



Сводная таблица по типам мотор-барабанов Interroll.

Модель	80S	80i	113S	113i	138i	165i	216i	217i	315i
Мощность, kW от-до.	0.025-  0.110	0.018-  0.120	0.040-  0.330	0.035-  0.370	0.090-  1.000	0.370- 2.200	0.370-  1.100	1.100-  3.000	1.500-  5.500
Скорость, m/s	0.049-  0.913	0.048-  0.981	0.068-  2.114	0.048-  1.511	0.041-  2.005	0.084-  2.527	0.112-  3.357	0.254-  2.555	0.305-  3.345
Крутящий момент, Nm	2.0-  21.4	2. 8-  26.8	3.1-  43.8	8.1-  86.4	17.8-  174.4	32.1-   383.7	30.4-  365.2	90.5-  533.6	252.7-  965.2
Тяговое усилие,N	49-   525	68-  657	55-  772	143-  1522	258-  2527	391-  4679	280-  3358	832- 4907	1,580-  6032
Длина SL(RL), mm	260-  952	193-  943	240-  1090	250-  1200	300-  1600	400-  1600	400-  1600	500-  1600	400-  1750
*Размеры и параметры указаны в интервале от минимального до максимального.



Мотор-барабан 80S

Благодаря своей прочности, высокой надежности и минимума обслуживания, этот мотор-барабан идеально подходит для небольших конвейеров, упаковочного оборудования и транспортеров. Данный мотор-барабан не требует замены масла, имеет низкий уровень шума. Материал планетарных передач технополимер. Реверсивный.
Скачать информацию.





 Мотор-барабан 80i

   Мотор-барабан имеет высокий крутящий момент, идеально подходит для небольших подающих транспортеров с высокими рабочими циклами, упаковочного оборудования , динамического весового оборудования, интроскопов, фармацевтического оборудования. Редуктор имеет стальные закалённые косозубые шестерни. Реверсивный.
Скачать информацию.

Мотор-барабан 80DM
Мотор-барабан Interroll 80DM, выпускается в замен мотор-барабана серии 80i. Данный мотор-барабан асинхронный и имеет диапазон мощностей от 40Вт до 425Вт. Рабочие длины от 185мм до 1100мм.
Скачать информацию.



Мотор-барабан 113S

Мотор-барабан с технополимерным планетарным механизмом хорошо подойдёт для малых и среднетоннажных конвейерных систем, малотоннажных конвейеров, упаковочного оборудования, интроскопов, фармацевтического оборудования. Реверсивный.
Скачать информацию.



Мотор-барабан 113i

Мотор-барабан со стальным закалённым редуктором, не требует обслуживания, реверсивный. Хорошо подойдёт для пищевой промышленности, систем безопасности, упаковочного оборудования, динамического весового оборудования. Имеет низкий уровень шума, долгое время работы, при больших рабочих длинах усиленный вал.
Скачать информацию.






Мотор-барабан 138i

  Высокая мощность и большой диапазон скоростей этого мотор-барабана дают ему возможность применяться в высоконагруженных конвейерных системах и конвейерах. Он может использоваться для привода модульной ленты. Также для передвижных конвейеров, для транспортировки сыпучих и влажных грузов, в том числе агрессивных. Не требует замены масла, реверсивный.
Скачать информацию.





  Мотор-барабан 165i

 Данный мотор-барабан чрезвычайно надёжен, имеет большой крутящий момент и может выдерживать высокие радиальные нагрузки. Хорошо подойдёт для конвейеров с высокими рабочими циклами, аэропортов для транспортировки багажа, почтовых сортировочных центров, погрузочных конвейеров в овощехранилищах, телескопических конвейеров. Не требует замены масла, реверсивный.
 Скачать информацию.







 Мотор-барабан 217i

Этот мотор-барабан используется в больших конвейерах, где применяется резиновая лента, гладкая или шевронная. Подойдет для транспортировки песка, щебня, тяжелых грузов. Также может применяться в аэропортах, в телескопических конвейерах, почтовых сортировочных центрах, овощехранилищах. Не требует замены масла, реверсивный.
Скачать информацию.

Получить информацию по подбору мотор-барабана вы можете на странице сайта полезное.

 Скачать каталог
 мотор-барабанов Interroll













Мотор-барабаны для кассовых боксов.



 В нашей компании вы сможете приобрести мотор-барабаны для кассовых боксов Interroll.
Данные мотор-барабаны серии 80C и 113C сконструированы специально для супермаркетов. Благодаря извлекаемому кабелю питания, который фиксируется специальной скобой замена мотор-барабана на кассовом боксе требует минимум времени и усилий, что позволяет одному механику отремонтировать большее количество боксов.
  В отличии от мотор-барабанов Sirem, которые используются на кассовых боксах импортного производства, мотор-барабаны серии 80C и 113C имеют продолжительный срок службы. По опыту срок службы мотор-барабана Interroll составляет от 5 и более лет, но быстрее всего из строя выходит конденсатор, из-за чего происходит поломка мотор-барабана.
 Если вы только собираетесь наладить выпуск кассовых боксов для супермаркетов и не знаете какой выбрать мотор-барабан, то вы можете обратиться к нашим специалистам или кликнув на ссылку перейти в раздел полезное, где подробно описан процесс подбора мотор-барабана.

  Мотор-барабан Interroll 80C.
 Рабочее напряжение:220В 50Гц.
 Мощность двигателя: от 0,05 Вт до 0,085 Вт.
 Скорость мотор-барабана: 0,16м/с — 0,18м/с.
 Длина мотор-барабана: от 260мм до 602мм.
 Материал редуктора: техно-полимер.
 Скачать информацию.





  Мотор-барабан Interroll 113C.
 Рабочее напряжение:220В 50Гц.
 Мощность двигателя: от 0,06 Вт до 0,110 Вт.
 Скорость мотор-барабана: 0,12м/с — 0,18м/с.
 Длина мотор-барабана: от 253мм до 702мм.
 Материал редуктора: техно-полимер.
Скачать информацию.





Скачать каталог на
мотор-барабаны Interroll для кассовых боксов.









www.interroll.com
6592



Мотор-барабаны Interroll — Ammeraal Beltech

Компания ДЭНИС является официальным поставщиком конвейерных мотор-барабанов немецкой компании Interroll на территории Беларуси.

• Простота установки.
• Высокий КПД до 83%.
• Работоспособность во вредных условиях, таких как: вода, пыль, песок, химикаты, смазки, масла.
• Готовое решение для привода модульных лент в виде профильного обрезинивания.
• Низкий уровень шума при работе.
• Экономия полезной площади конвейера.

Мотор-барабаны
Серия мотор-барабана		Основные характеристики
80i		Мощность, кВт: 0,033 — 0,120 Скорость вращения, м/с: 0,048 – 1,515 Исполнение планетарного механизма: сталь. Исполнение корпуса: сталь, нержавеющая сталь. Электропитание: 3- фазы. Покрытие резиной: чёрная, белая и синяя пищевая. Выход кабеля: прямой, угловой, клемная коробка. Минимальная длина: 193мм. Максимальная длина: 1093мм. Основное применение: Конвейер ленточный, весовое оборудование, досмотровое и другое оборудование.
80S		Мощность, кВт: 0,025 — 0,110 Скорость вращения, м/с: 0,049 – 0,913 Исполнение планетарного механизма: технополимер. Исполнение корпуса: сталь, нержавеющая сталь. Электропитание: 1- фаза. 3- фазы. Покрытие резиной: чёрная, белая- пищевая до 3мм. Выход кабеля: прямой, угловой, клемная коробка. Минимальная длина: 260мм. Максимальная длина: 952мм. Основное применение: Конвейер ленточный, кассовые боксы, другое оборудование.
113S		Мощность, кВт: 0,04 — 0,33 Скорость вращения, м/с: 0,068 – 1,107 Исполнение планетарного механизма: технополимер. Исполнение корпуса: сталь, нержавеющая сталь. Электропитание: 1- фаза. 3- фазы. Покрытие резиной: чёрная, белая- пищевая до 3мм. Выход кабеля: прямой, угловой, клемная коробка. Минимальная длина: 240мм. Максимальная длина: 1090мм. Основное применение: Конвейер ленточный, кассовые боксы, досмотровое оборудование и другое оборудование.
113i		Мощность, кВт: 0,058 — 0,370 Скорость вращения, м/с: 0,048 – 1,515 Исполнение планетарного механизма: сталь. Исполнение корпуса: сталь, нержавеющая сталь. Электропитание: 3- фазы. Покрытие резиной: чёрная, белая и синяя пищевая. Выход кабеля: прямой, угловой, клемная коробка. Минимальная длина: 250мм. Максимальная длина: 1400мм. Основное применение: Конвейер ленточный, весовое оборудование, досмотровое и другое оборудование.
138i		Мощность, кВт: 0,074 – 1,000 Скорость вращения, м/с: 0,041 – 2,005 Исполнение планетарного механизма: сталь. Исполнение корпуса: сталь, нержавеющая сталь. Электропитание: 3- фазы. Покрытие резиной: чёрная, белая и синяя пищевая. Выход кабеля: прямой, угловой, клемная коробка. Минимальная длина: 300мм. Максимальная длина: 1600мм. Основное применение: Конвейер ленточный, весовое оборудование, другое оборудование.
165i		Мощность, кВт: 0,306 – 2,200 Скорость вращения, м/с: 0,084 – 2,527 Исполнение планетарного механизма: сталь. Исполнение корпуса: сталь, нержавеющая сталь. Электропитание: 3- фазы. Покрытие резиной: чёрная, белая и синяя пищевая . Выход кабеля: прямой, угловой, клемная коробка. Минимальная длина: 250мм. Максимальная длина: 1750мм Основное применение: Конвейер ленточный, весовое оборудование, другое оборудование.
217i		Мощность, кВт: 0,306 – 3,000 Скорость вращения, м/с: 0,126 – 3,344 Исполнение планетарного механизма: сталь. Исполнение корпуса: сталь, нержавеющая сталь. Электропитание: 3- фазы. Покрытие резиной: чёрная, белая и синяя пищевая . Выход кабеля: прямой, угловой, клемная коробка. Минимальная длина: 400мм. Максимальная длина: 1750мм. Основное применение: Конвейер ленточный, весовое оборудование, другое оборудование.
Мотор – барабаны для кассовых боксов
Серия мотор- барабана		Основные характеристики
80С		Мощность, кВт: 0,050 — 0,085 Скорость вращения, м/с: 0,16 – 0,18 Исполнение планетарного механизма: технополимер. Исполнение корпуса: сталь. Электропитание: 1- фаза. Выход кабеля: прямой. Минимальная длина: 280мм. Максимальная длина: 602мм. Комплектация: Мотор- барабан, провод, конденсатор.
113С		Мощность, кВт: 0,06 — 0,11 Скорость вращения, м/с: 0,12 – 0,18 Исполнение планетарного механизма: технополимер. Исполнение корпуса: сталь. Электропитание: 1- фаза. Выход кабеля: прямой. Минимальная длина: 280мм. Максимальная длина: 702мм. Комплектация: Мотор- барабан, провод, конденсатор.

Барабанный двигатель (моторизованный шкив) | Van der Graaf

• Главная
• Продукты
• Ресурсы
• О нас
• Медиа
• Контакты
• Заказ онлайн

•   0

• Логин клиента

Дом / / Драм-Мотор

Барабанные двигатели стандартной серии предназначены для ленточных конвейеров для различных операций по обработке и обработке материалов, от упаковки, складирования, почтовых отправлений, посылок до автомобилей и обработки багажа. Полностью закрытый привод конвейера спроектирован и изготовлен с высокой точностью в США и Канаде. Благодаря собственному производству с использованием передовых производственных технологий и автоматизации VDG обеспечивает качество продукции, быструю доставку и поддержку клиентов.

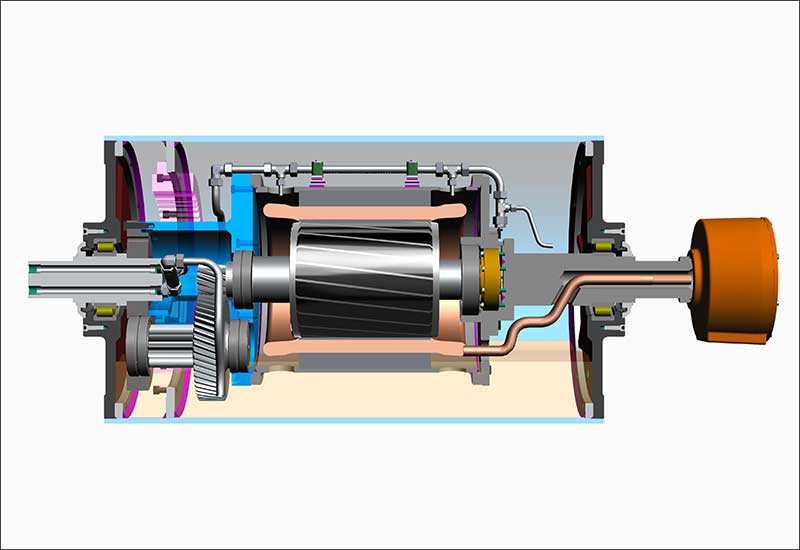

Все компоненты привода, включая двигатель, редуктор и подшипники, заключены и защищены внутри барабана, что устраняет угрозы безопасности традиционных конвейерных приводов с внешним двигателем и редуктором и повышает безопасность персонала. Электродвигатель встроен в шестеренчатый редуктор и работает на частоте 9Механический КПД 6%, что снижает потребление энергии и эксплуатационные расходы. Шестерни изготовлены из высококачественной легированной стали, что снижает уровень шума до минимального уровня в децибелах. Компактный и тихий барабанный двигатель VDG хорошо подходит для открытых и общественных помещений. Благодаря тому, что все компоненты рассчитаны на 80 000 часов непрерывной работы до технического обслуживания, барабанные двигатели VDG исключают простои на плановое техническое обслуживание, необходимые для традиционных конвейерных приводов, тем самым снижая затраты и увеличивая производительность.

9Барабанные двигатели стандартной серии 0018 доступны диаметром от 4 до 12,5 дюймов и мощностью от 0,11 до 15 л. с., с широким диапазоном скоростей ленты и отставанием для различных применений ленточных конвейеров. Дополнительный запатентованный VDG IronGrip ™ футеровка увеличивает сцепление и улучшает отслеживание, продлевая срок службы ремня. VDG также предлагает IntelliDrive ™ с технологией барабанного двигателя с постоянными магнитами, обеспечивающей повышение электрической эффективности на 40%.

---



Уменьшение занимаемой площади конвейера

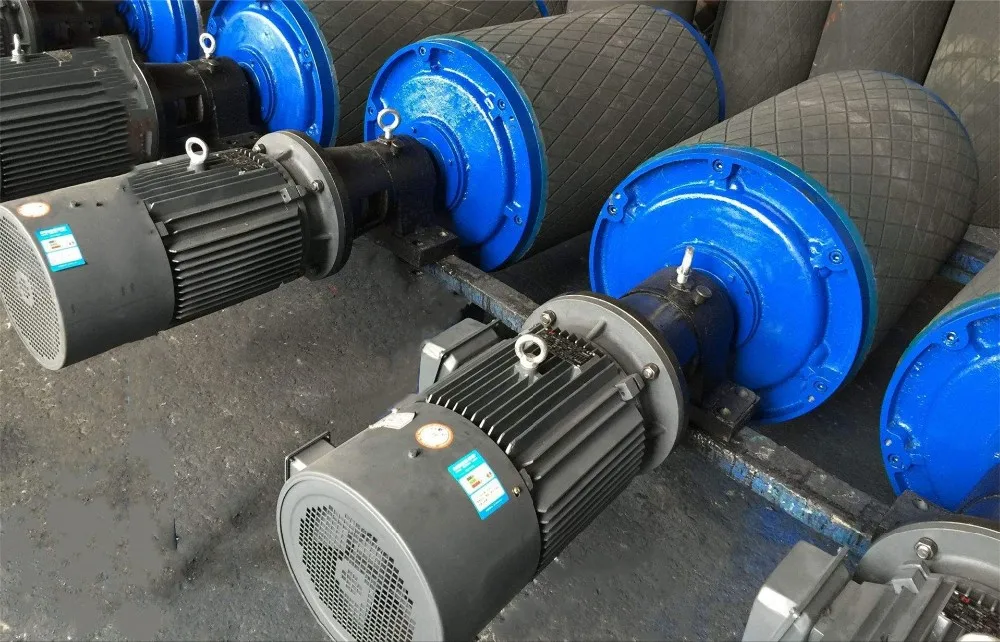

Традиционные приводы конвейеров имеют внешний двигатель и редуктор, требующие ограждения для обеспечения безопасности и занимающие ненужное пространство за пределами рамы конвейера.

Благодаря тому, что все компоненты привода находятся внутри барабана, компактный барабанный двигатель VDG позволяет разместить большее количество конвейеров на меньшем пространстве на полу или над головой, обеспечивая более безопасное, эффективное и компактное решение для привода конвейера.



---



Экономия энергии

Традиционный привод конвейера передает мощность от внешнего электродвигателя через редуктор под углом 90 градусов к приводному валу. Такая конфигурация неэффективна, требует регулярного обслуживания и увеличивает эксплуатационные расходы.

Барабанный двигатель VDG содержит все компоненты привода внутри барабана, включая электродвигатель, который находится на одной линии с редуктором и работает с механическим КПД 96 %, что снижает потребление энергии и экономит до 30 %.



---



Повышение безопасности

Компоненты привода конвейера, такие как двигатель, редуктор, опорные подшипники, цепи и ограждения цепей, представляют опасность для рабочих и требуют защиты. Этот традиционный внешний привод также требует регулярных циклов технического обслуживания, что увеличивает контакт с персоналом и вероятность травм.

Благодаря отсутствию внешних компонентов за пределами рамы конвейера, барабанный двигатель VDG устраняет опасности и ограждения, связанные с традиционными приводами. Этот компактный барабанный двигатель, не требующий технического обслуживания, представляет собой более безопасное и эффективное решение для привода конвейера.



---







Диаметр (дюймы)	Диапазон л.с.	Серия барабанных двигателей	Размеры	Технические характеристики	Поперечное сечение и детали
4,00	от 0,11 до 0,25 л.с.	ТМ100
4,5	от 0,16 до 0,5 л. с.	ТМ113
5,0	от 0,25 до 1,5 л.с.	ТМ127
6,5	от 0,75 до 3,0 л.с.	ТМ160
8,5	от 2,0 до 7,5 л.с.	ТМ215
12,5	3,0 до 15 л.с.	ТМ315

Барабанный двигатель

Узнайте о нашей простой программе модернизации, которая позволит быстро, легко и удобно модернизировать ваши конвейеры до барабанного двигателя или моторизованного приводного шкива.

Моторизованные приводные шкивы, также называемые барабанными двигателями

Компания Hughes Industrial Sales обладает более чем 50-летним опытом работы с моторизованными приводными шкивами, также называемыми барабанными двигателями. Мы работаем со всеми основными производителями, чтобы убедиться, что мы можем предоставить лучший барабанный двигатель для вашего применения. Это позволяет нам предлагать самые низкие цены и предоставлять лучший сервис для удовлетворения ваших требований.

Это пример барабанного двигателя, который мы изготовили для производства на предприятии по переработке фруктов и овощей.

Что такое моторизованный шкив?

Моторизованный шкив — это просто барабанный двигатель, внешняя оболочка которого вращается вокруг двух неподвижных валов. Для плосколенточных конвейеров внешняя оболочка с резиновым покрытием служит тяговым шкивом, захватывая и приводя в движение конвейерную ленту. Корпуса барабанов для плоских ремней имеют стандартную трапециевидную головку для облегчения отслеживания ленты. Для приводного ремня со звездочками могут быть предусмотрены звездочки или рифленая футеровка. Для подачи электроэнергии провода проходят через один из стационарных валов к клеммам внутри корпуса шкива. Поскольку этот вал не вращается, нет необходимости в токосъемных кольцах для подачи электроэнергии на обмотки двигателя. Моторизованные шкивы являются реверсивными и часто управляются частотно-регулируемым приводом, что обеспечивает гибкость скорости конвейера.

Каждый барабанный шкив с электроприводом оснащен уплотнениями, обеспечивающими наилучшую защиту от проникновения внешних материалов внутрь компонентов. Для некоторых моделей барабанных двигателей предусмотрена высокая степень защиты IP69, которая защищает шкив от промывок под высоким давлением и пара. Каждый компонент барабанного шкива с электроприводом герметизирован внутри, что позволяет защитить все, что находится внутри, внешней оболочкой барабана. Каждый моторизованный шкив барабана частично заполнен маслом, поэтому во время его вращения шестерни, двигатель и подшипники постоянно смазываются. Масло отводит тепло от обмоток двигателя, что, в свою очередь, увеличивает срок службы барабанного шкива с электроприводом и устраняет необходимость в техническом обслуживании.

Масло, одобренное FDA, используется в пищевой и гигиенической промышленности. Поскольку барабанный шкив с электроприводом закрыт, это дает вам возможность уменьшить пространство, необходимое для эффективной работы. Герметичная конструкция играет ключевую роль в практическом устранении угроз безопасности для другого оборудования и сотрудников.

Преимущества барабанных шкивов с электроприводом

Ведущий шкив с электроприводом



Как упоминалось выше, одним из наиболее выгодных преимуществ моторизованного барабанного шкива является отсутствие затрат на техническое обслуживание и очень редкое техническое обслуживание. Срок службы масла в шкиве составляет около 20 000 рабочих часов, что соответствует почти 10 годам работы по 40 часов в неделю. Это время может варьироваться в зависимости от того, сколько часов в день работает ваш барабанный шкив с электроприводом. Когда приходит время заменить масло, это выполняется путем вытягивания масляной пробки из торцевой крышки, слива агрегата и заливки заданного количества синтетического масла. Для этих барабанных двигателей не требуется внешняя смазка, поскольку все компоненты герметизированы внутри корпуса барабана.

Моторизованные барабанные шкивы чрезвычайно эффективны. Сегодня барабанный шкив с электроприводом может передавать до 95% мощности на конвейерную ленту. На современных экономичных предприятиях это может помочь системе окупиться за короткое время, сэкономив вам и вашей компании время и деньги.

Гигиеническая конструкция является ключевым преимуществом барабанных шкивов с электроприводом и очень важна для пищевых и фармацевтических компаний. Барабанные шкивы с электроприводом очень легко чистить, потому что они могут выдерживать воду под высоким давлением и горячий пар. Моторизованные барабанные шкивы практически не имеют точек крепления, что значительно уменьшает количество мест, где пища, бактерии и грязь могут проникнуть и загрязнить ваш продукт.

Степень защиты IP69K

Барабанные двигатели со степенью защиты IP69K обеспечивают высокий уровень защиты от проникновения воды и пыли под высоким давлением. Эти моторизованные шкивы идеально подходят для условий, когда оборудование необходимо ежедневно тщательно дезинфицировать горячей водой под высоким давлением, паром и химикатами.

Простота установки является ключевым фактором, по которому вам следует выбрать моторизованный барабанный шкив. Каждый барабанный шкив с электроприводом доставляется на ваш завод готовым к немедленной установке. Стационарные валы просто монтируются в два опорных блока.

Общие области применения моторизованных барабанных шкивов

Барабанный двигатель



Чаще всего моторизованные барабанные шкивы применяются в пищевой промышленности. Поскольку речь идет о продуктах питания для человека, FDA имеет строгие правила, регулирующие чистоту. Конвейерные системы и связанное с ними оборудование необходимо промывать не реже одного раза в день паром под высоким давлением, горячей водой и/или растворами едких химикатов. Герметичные шкивы неуязвимы для этих жестких чисток и остаются таковыми в течение многих лет.

Другим распространенным применением барабанных шкивов с электроприводом является обработка упаковок. От грузоотправителей до экспедиторов и компаний, ежедневно получающих сотни посылок, — все они выигрывают от упрощенной конструкции и компактных функций, предлагаемых барабанными шкивами с электроприводом. Сюда входят авиакомпании, которые ежедневно обрабатывают различные предметы внутри терминалов, и конвейеры, установленные на грузовиках, которые доставляют посылки в грузовой отсек и из него на припаркованных самолетах. Крупные интернет-магазины используют барабанные шкивы с электроприводом, чтобы создать среду с нулевым воздействием, чтобы ваши упаковки были в целости и сохранности.

Места с высокой нагрузкой и высокими ударными нагрузками, такие как каменоломни, являются еще одним примером того, где в игру вступает барабанный шкив с электроприводом. Они помогают таким местам поддерживать высокий уровень эффективности и обеспечивать своевременное завершение проектов. Благодаря прочности и низкому уровню обслуживания, требуемому для каждого отдельного барабанного шкива с электроприводом, это дает прекрасную возможность увеличить объем работы, который можно выполнять каждый день, а также сократить время простоя, которое может возникнуть при использовании традиционной системы шкивов. .

Выбор барабанного шкива с электроприводом, подходящего для вашего применения

Барабанный двигатель



Выбор моторизованного барабанного шкива, который лучше всего подходит для вас, не является трудным решением, но чрезвычайно важным. При выборе наилучшего шкива в игру вступают многие факторы, такие как длина и скорость конвейера, нагрузка, вес ленты, является ли система роликовым конвейером или конвейером с подвижной платформой, наклонен ли конвейер и, если да, то крутизна склона; часов работы в день; и тип нагрузки, с которой предстоит работать (равномерная нагрузка, умеренный удар или сильный удар).

Пожалуйста, взгляните на наш рабочий лист барабанного двигателя. Предоставьте нам как можно больше информации. Фотографии вашего текущего конвейера и двигателя всегда полезны. После получения этого мы будем работать, чтобы найти идеальный моторизованный шкив для вашего приложения. Мы предложим вам самую низкую цену за абсолютно лучшее решение для барабанного двигателя, разработанное специально для вас.

Hughes Industrial Sales стремится найти для вас лучший барабанный шкив с электроприводом для вашего применения, и мы будем с вами на каждом этапе пути, чтобы обеспечить ваше удовлетворение.

Примечание: для этого контента требуется JavaScript.

Звоните сегодня по телефону

Звоните, если у вас есть вопросы о барабанных двигателях и катках.

1-704-395-0600

Барабанный двигатель | Силовая передача БЕГЕ

перейти к основному содержанию

Мотор-барабан LAT

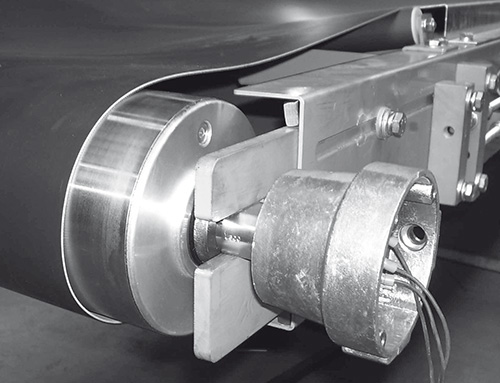

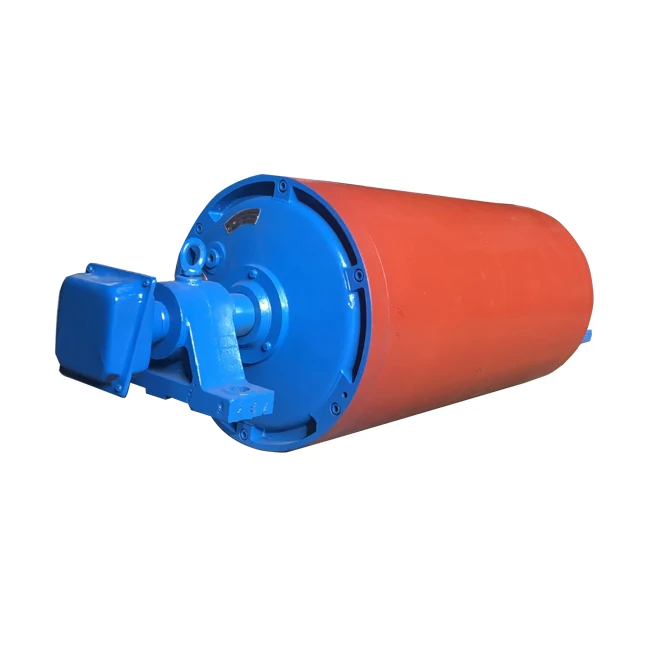

Мотор-барабан представляет собой полностью закрытый электропривод, в котором электродвигатель, редуктор и подшипники расположены в приводном барабане. Благодаря этой конструкции с мотор-редуктором, встроенным в барабан, мотор-барабан имеет очень компактную конструкцию, а все внутренние компоненты защищены от внешних факторов. Барабанный двигатель передает необходимую мощность на конвейерную ленту, преобразуя крутящий момент барабана в тяговое усилие. Направляющий барабан представляет собой барабан без электродвигателя, который натягивает ремень для создания тяги на приводном барабане. Барабанные двигатели также используются в безременных приводах.

Промышленные барабанные двигатели

Обычный привод расположен сбоку машины, например, ленточный конвейер. Такое расположение регулярно приводит к повреждению мотор-редуктора, например, если тяжелые предметы, такие как камни, падают с конвейера на цементном заводе. Существует также риск случайного столкновения вилочного погрузчика с установкой и повреждения мотор-редуктора.

В отличие от обычного привода барабанный двигатель не имеет внешних компонентов, поэтому его можно интегрировать в ленточный конвейер и он занимает меньше места. Это значительно снижает риск повреждения.

Барабанные двигатели BEGE и LAT

BEGE является официальным дистрибьютором барабанных двигателей LAT для автомобилей Бенилюкс. Все барабанные двигатели LAT производятся в Германии и продаются в Европе и за ее пределами с нашего большого склада в Сассенхайме, Нидерланды.

Ассортимент барабанных двигателей LAT от Himmel в сочетании с нашим опытом в области применения позволяет нам предлагать большой и полный спектр решений для барабанных двигателей.

Мы поставляем различные барабанные двигатели:

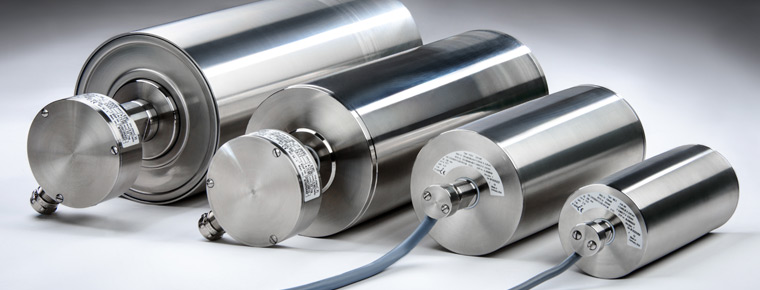

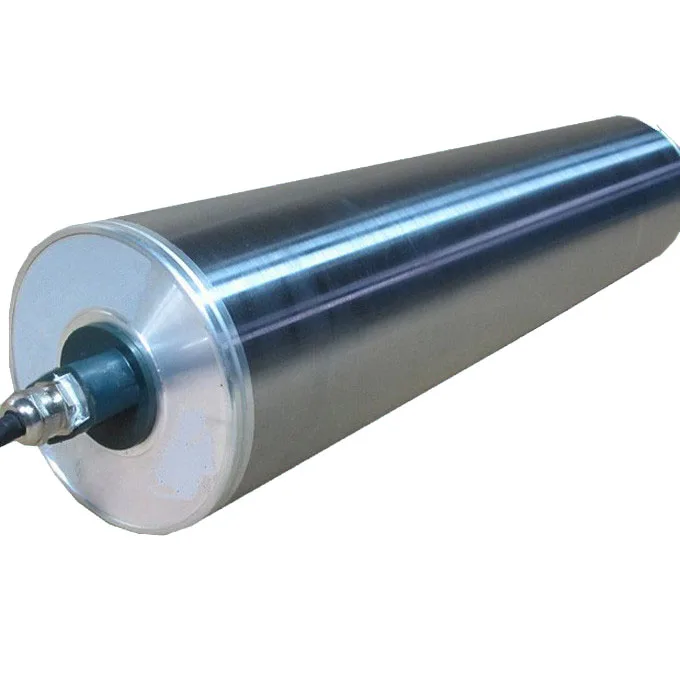

• Стандартные барабанные двигатели из алюминия или нержавеющей стали (IP69)К)

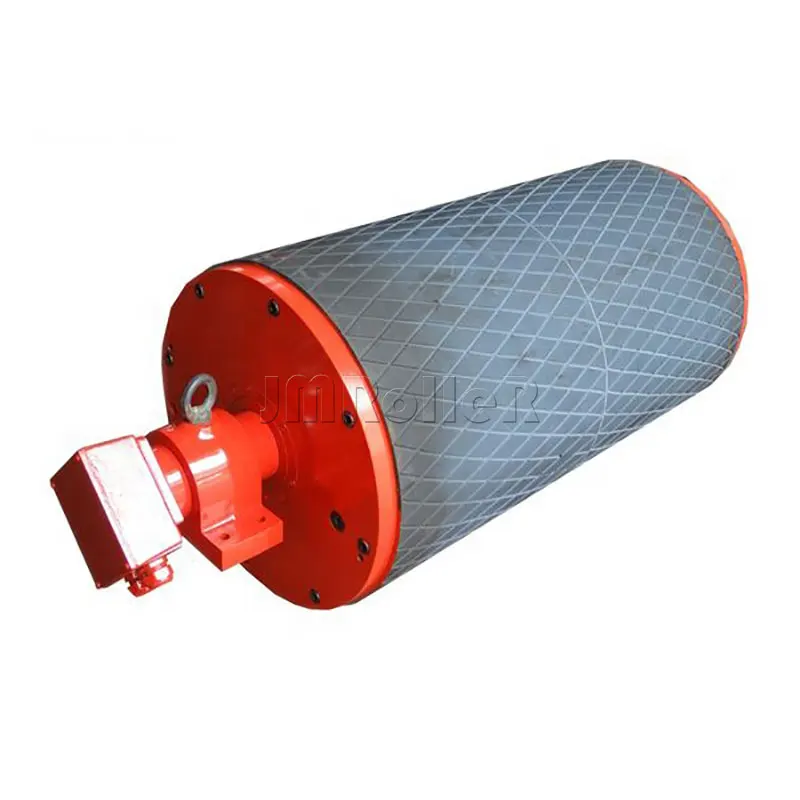

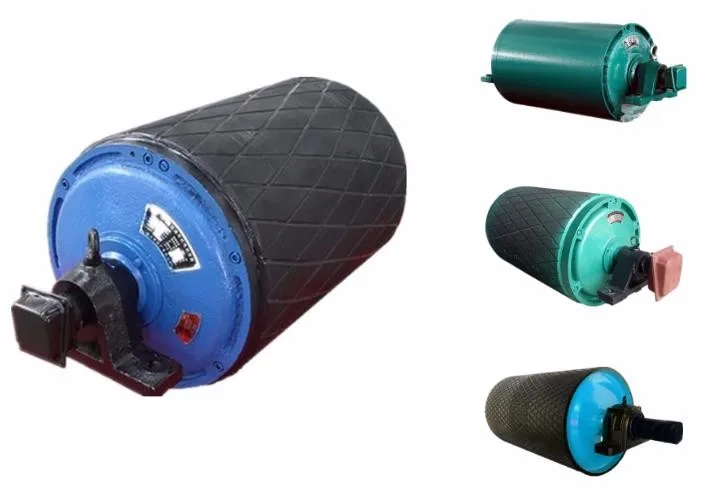

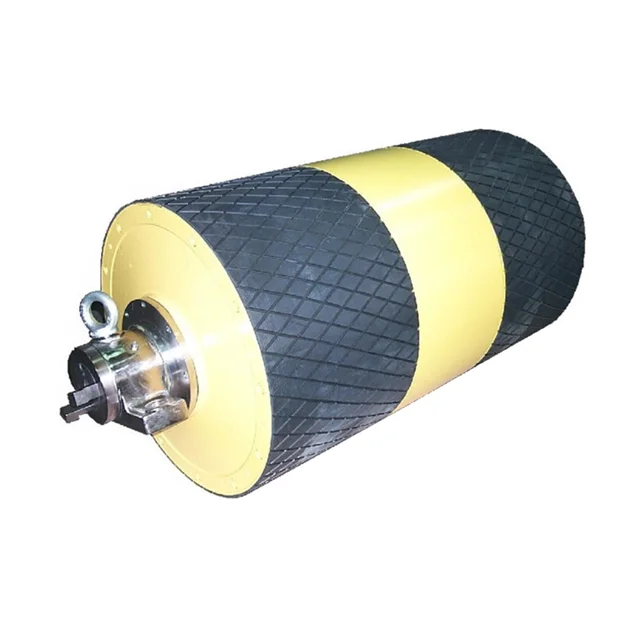

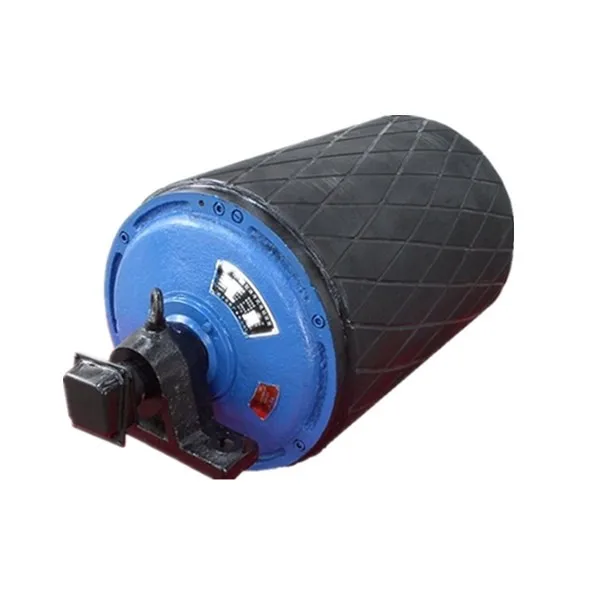

• Мотор-барабаны с холодноклееной резиновой (фрикционной) оболочкой (гладкая, ромбовидная, пищевая с выпуклым профилем)
• Мотор-барабаны с горячевулканизированным или формованным полиуретановым (фрикционным) покрытием

Основные характеристики

Превосходное качество

• Высококачественные материалы
• Передовое производство
• Керамическое покрытие
• Долгий срок службы
• Простая установка

Эффективный

• Энергоэффективный
• КПД 97%
• Низкие затраты на электроэнергию
• Низкая совокупная стоимость владения
• Бесшумная/тихая работа

Компактный

• Компактный дизайн
• Без отдельных компонентов
• Защита от агрессивных веществ
• Снижение риска повреждения
• Не требующий обслуживания и износостойкий

Гигиенический

• Герметичная конструкция из нержавеющей стали
• Хорошие лабиринтные уплотнения
• Соответствует самым высоким гигиеническим требованиям
• Степень защиты до IP69K
• Устойчив к очистке под высоким давлением, водяному пару и химическим веществам

Применение барабанных двигателей LAT

На протяжении десятилетий барабанные двигатели LAT от Himmel Technologies были идеальным приводным решением для установок во многих отраслях промышленности. Благодаря компактному и полностью закрытому приводу барабанные двигатели используются в самых экстремальных условиях. Здесь мы более подробно описываем применение барабанных двигателей в трех отраслях: пищевой промышленности, упаковке и логистике и сыпучих материалах.

Продукты питания и напитки

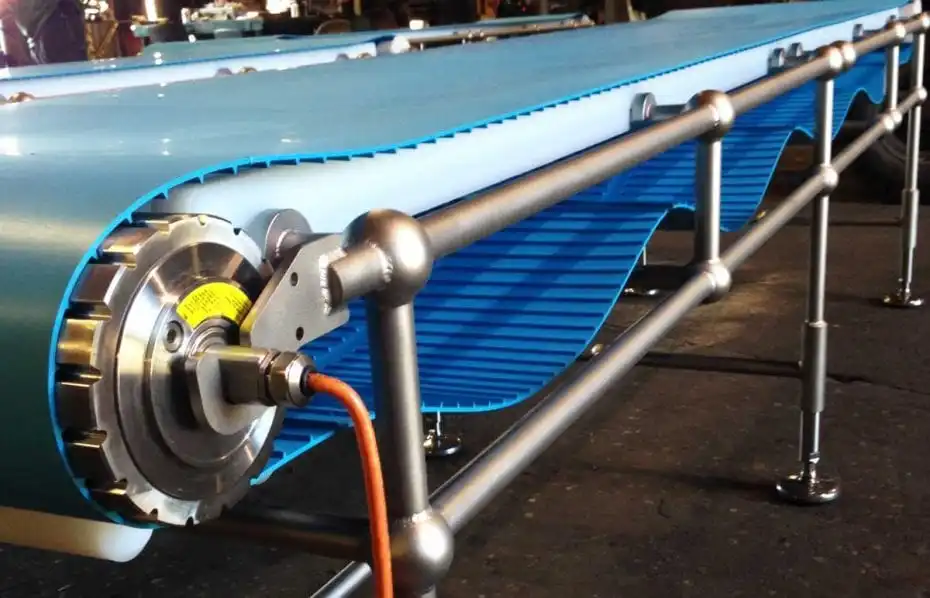

Барабанный двигатель LAT — идеальный привод для пищевой и пищевой промышленности. Благодаря герметизированной конструкции из нержавеющей стали барабанные двигатели отличаются гигиеничностью. Благодаря использованию только высококачественных безопасных для пищевых продуктов материалов, таких как нержавеющая сталь и специальное нетоксичное масло, наши барабанные двигатели соответствуют самым строгим стандартам гигиены.

Ленточные конвейеры со встроенным барабанным двигателем работают более эффективно, чем с обычным приводом, что обеспечивает более высокую производительность. Барабанные двигатели LAT очень точны и могут быстро запускаться и останавливаться. Все компоненты встроены в барабанный двигатель, поэтому он занимает меньше места. Наконец, наши барабанные двигатели легко устанавливаются, что позволяет экономить время и деньги.

Материалы

• Оболочка, одобренная FDA
Профиль
• подходит для модульных (звеньев) ремней, включая Intralox, Ammeraal, Habasit, Unichain MPB, Scanbelt, Cleandrive и Thermodrive.

Преимущества

• Полностью закрытый корпус из нержавеющей стали (IP69K)
• Без внешнего редуктора
• Соответствует гигиеническим стандартам
• Отсутствие накопления пыли или грязи
• Простая очистка паром и высоким давлением

Упаковка и логистика

Барабанный двигатель в основном используется в секторе упаковки и логистики для транспортировки, толкания, подачи и разгрузки товаров. Для горизонтального транспорта, а также перемещения на другие уровни.

Барабанный двигатель также используется на динамических складах, где продукты с высокой пропускной способностью обрабатываются быстро и максимальная выгода достигается на минимальном пространстве. Потоки поддонов и картонных коробок помогают значительно сократить время комплектования заказов.

Материалы

• Возможно с энкодером. Это делает барабанный двигатель идеальным решением для использования в динамических конвейерах. Энкодер обеспечивает позиционирование.
• Возможно с тормозом и блокировкой возврата. Барабанный двигатель с тормозом и блокировкой возврата идеально подходит для негоризонтальных конвейерных лент, поскольку продукт не откатывается назад.

Преимущества

• Динамическая обратная связь с энкодером
• Опции для негоризонтальных конвейеров
• Компактный дизайн
• Долгий срок службы и низкие эксплуатационные расходы
• Подходит для S1-100%

Сыпучие и твердые грузы

Все больше и больше товаров необходимо собирать и обрабатывать отдельно и вовремя в глобальных материальных потоках. Мощная логистика и эффективная система жизненно важны, а барабанные двигатели LAT являются неотъемлемой частью эффективной и безопасной транспортировки сыпучих грузов.

Важнейшими элементами являются повышение эффективности, повышение надежности и снижение затрат.

Компактный барабанный двигатель, установленный непосредственно на раме конвейера, обеспечивает максимальную пропускную способность при той же площади поверхности. Положительным побочным эффектом этого является то, что масса равномерно распределяется по элегантно спроектированным ленточным конвейерам.

Дизайн

Барабанные двигатели LAT хорошо защищены от пыли благодаря внутреннему редуктору. Конструкция без внешних компонентов обеспечивает высокую степень защиты от внешних факторов. Это снижает риск повреждения и продлевает срок службы.

Преимущества

• Без внешнего редуктора
• Хорошая защита от пыли и грязи
• Защита от внешних факторов
• Равномерное распределение сыпучих грузов
• Компактный дизайн

Барабанный двигатель LAT серии TM

Компания BEGE предлагает компактные, мощные и надежные приводы с барабанными двигателями LAT.

• 15 различных диаметров (от 61,5 мм до 800 мм)
• Номинальная мощность от 30 Вт до 132 кВт
• Длина от 200 мм до 1600 мм
• Скорость ленты от 0,03 м/с до 4,5 м/с
• Степень защиты до IP69K
• Резиновое или керамическое покрытие
• Увенчанные и цилиндрические барабаны
• С масляным охлаждением
• Косозубая передача
• Шлифованные поверхности зубьев для плавного хода
• Планетарные или прямые шестерни со стальными зубьями

Посмотреть серию TM

Специальные опции

• Специальные частоты (40–60 Гц) и напряжения
• Обмотки на разные напряжения
• Тепловая защита: термовыключатель (WT) или термистор (PTC)
• Защита от коррозии
• Звездочка / зубчатый шкив
• Зажимной подшипник
• Двигатель с переключением полюсов
• Подходит для температур окружающей среды выше 40°C
• Лабиринтное или дисковое уплотнение
• Блокировка тормоза и/или возврата
• Возможны все типы покрытия приводных роликов. Горячая и холодная вулканизация и материалы

Вам нужен другой тип барабанного двигателя для вашей установки? Свяжитесь с нашими инженерами.

Наши инженеры обладают необходимыми специальными знаниями, чтобы помочь вам выбрать правильный барабанный двигатель LAT для вашей области применения. Не стесняйтесь связаться с нами.

Контактная информация

Преимущества обслуживания BEGE

• Долгосрочная доступность компонентов
• Короткие сроки поставки благодаря складским запасам в Нидерландах
• Быстрая доставка запчастей
• Ремонт и обслуживание на месте
• EU разработано для надежного качества
• Поддержка на вашем родном языке
• Доступны индивидуальные решения

Инжиниринг

Компания BEGE занимается не только поставкой и дистрибуцией качественных компонентов приводов различных марок. Мы поддерживаем промышленные предприятия путем объединения отдельных компонентов в комплексные оптимизированные приводные системы.
