инструкция по эксплуатации, устройство, доработка

Эта модель культиватора предназначена для обработки участка земли, который имеет площадь не более пятнадцати соток. Культиватор Тарпан был разработан более 25 лет тому назад. При этом работы по улучшению конструкции заводом в течение всего этого времени не прекращались.

Описание культиватора Тарпан

Современные модели Тарпана работают на основе двигателя Хонда, который известен своими мощностью и надёжностью. Используемый в конструкции червячный редуктор считается практически вечным.

В последних моделях мощность двигателя составляет от 5,5 до 6 л. с.

Идет использование специального автоматического центробежного сцепления. Одной из его важных особенностей является то, что такая конструкция позволяет разделять мотокультиватор Тарпан на две части, что существенно облегчает процесс его перевозки.

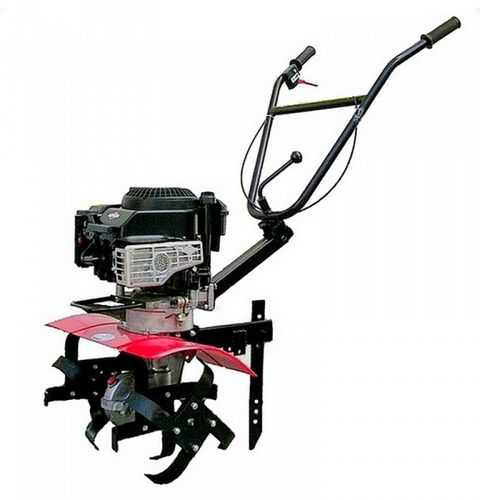

Культиватор «Тарпан»

Интересно. Сочетание импортного мощного и надёжного мотора с прочной металлической отечественной конструкцией позволяет эффективно работать с различными типами грунтов, в том числе с плотными глинистыми почвами.

Характеристики культиватора

К преимуществам рассматриваемой марки культиваторов можно отнести:

  1. Скорость работы культиватора Тарпан достаточно высокая. Обычно за 5 часов с его помощью можно обработать 10 соток.
  2. Это устройство не требует особого обслуживания. Его эксплуатация, в соответствии с инструкцией, как правило, не вызывает сложностей.
  3. Этот агрегат характеризуется относительно небольшим весом.
  4. Для него легко купить запчасти.
  5. Используемые фрезы надёжны в эксплуатации, при этом имеют острую заточку.
  6. При необходимости мотор легко может быть снят с рамы.
  7. Культиватор Тарпан может при работе использовать разнообразный навесной инвентарь.

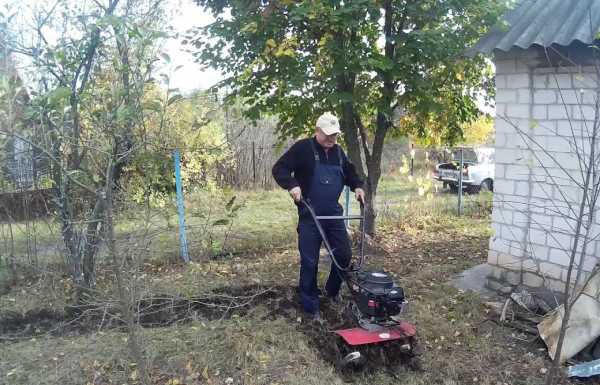

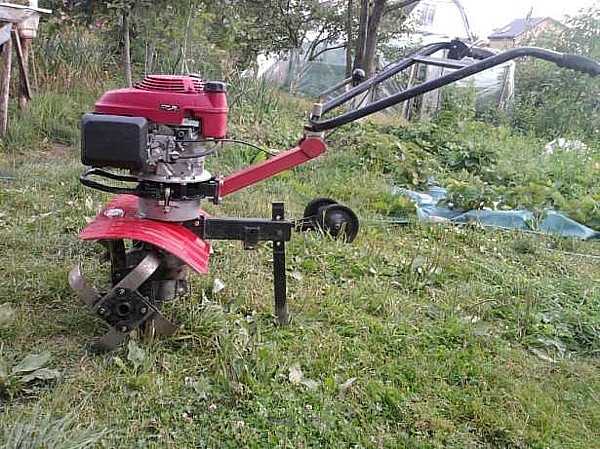

Культиватор в деле

Наряду с указанными выше особенностями, можно также указать на некоторые недостатки этого устройства:

  1. Данная конструкция культиватора не предусматривает возможность заднего хода. Это затрудняет работу на грядках небольшого размера или таких, которые имеют сложную конфигурацию.
  2. При работе постоянно требуется большим пальцем руки нажимать на кнопку газа. При длительной работе это может быть утомительным.
  3. При вращении фрез часто оказывается так, что на них наматываются сорняки. При этом приходится останавливать работу и руками производить их очистку.
  4. В этом мотоблоке неудобно организована процедура замены масла. Для того, чтобы это сделать, необходимо снять сцепление и открутить несколько гаек.

Вот ещё несколько особенностей рассматриваемого устройства:

  1. Ширина рабочей полосы в различных случаях может быть равна от 25 до 100 см.
  2. Глубина обработки земли составляет от 16 до 25 см.
  3. Используемая в конструкции трансмиссия позволяет передвигаться на нескольких скоростях.

Модификации культиватора Тарпан

Интересно. После того, как был выпущен культиватор Тарпан, работа над ним не была прекращена. Производитель постоянно изучает практический опыт использования, собирает отзывы и предложения. Постепенно он дорабатывает устройство и выпускает новые модификации культиватора.

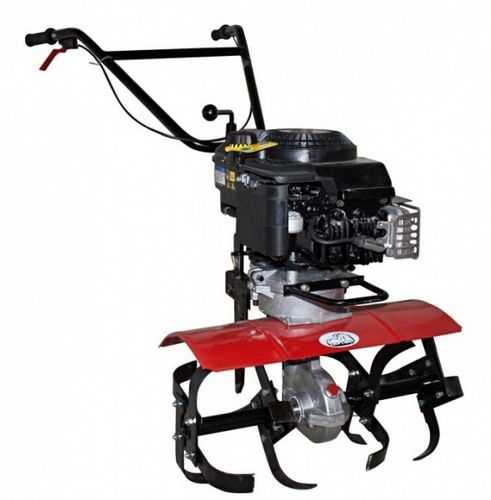

Тарпан-03

Этот вариант способен эффективно работать практически на любых грунтах. В частности, он эффективен при работе на целинных или твёрдых глинистых почвах.

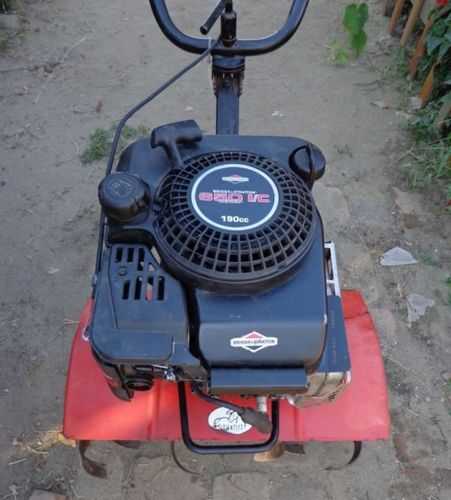

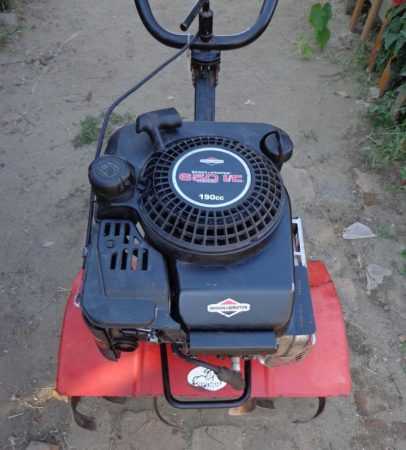

Тарпан-03

В этом варианте используются:

  1. Американский двигатель Briggs&Stratton Quantum 650, мощность которого составляет 6 л. с.
  2. Согласно прилагаемому руководству, червячная передача, которая обычно демонстрирует более высокую эффективность, по сравнению с распространённой клиноременной передачей.
  3. В процессе управления используется подвижная рулевая стойка. Одно из преимуществ, которые она даёт, – это возможность во время работы находиться сбоку от культиватора и не шагать по уже вспаханной земле.

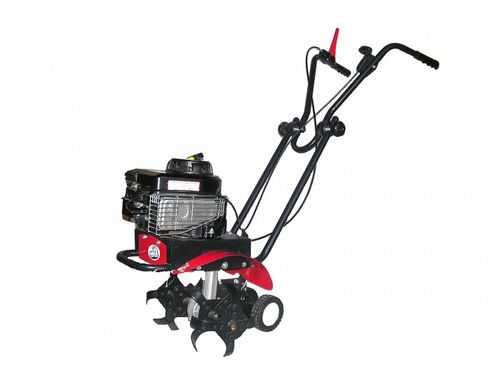

Тарпан-031

Данная модификация имеет меньшую мощность, по сравнению с предыдущим вариантом. В данном случае она равна 3,5 л. с.

Модель характеризуется небольшим весом (он равен 28 кг). Ширина рабочей полосы равна 36 см.

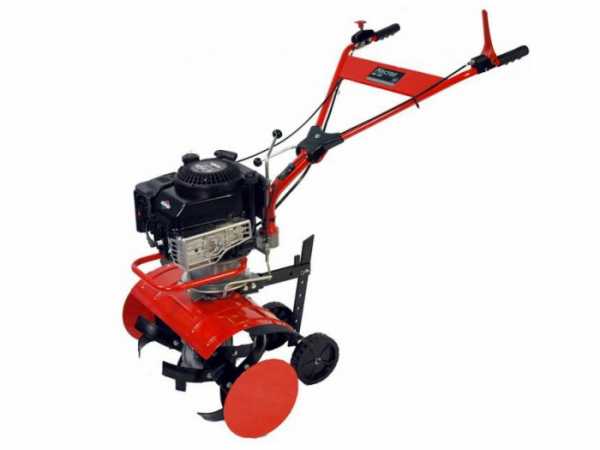

Тарпан-04

В этом случае:

  1. Применяется двигатель Briggs&Stratton, мощностью 6,05 л. с.
  2. Ширина полосы захвата составляет 58 см.
  3. Глубина обработки почвы – до 20 см.
  4. Вес равен 48 кг.

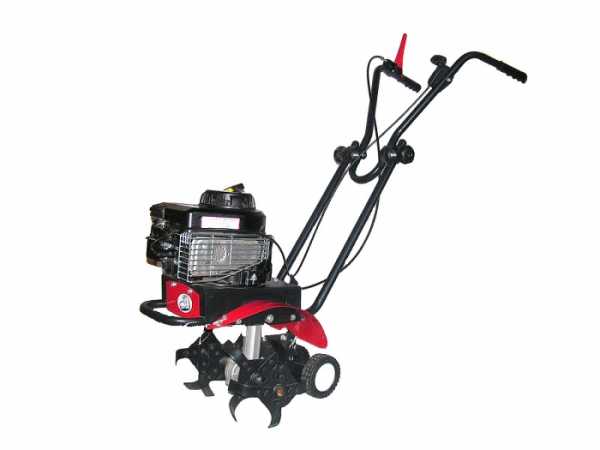

Тарпан-04

При продаже в комплектацию входит два набора фрез.

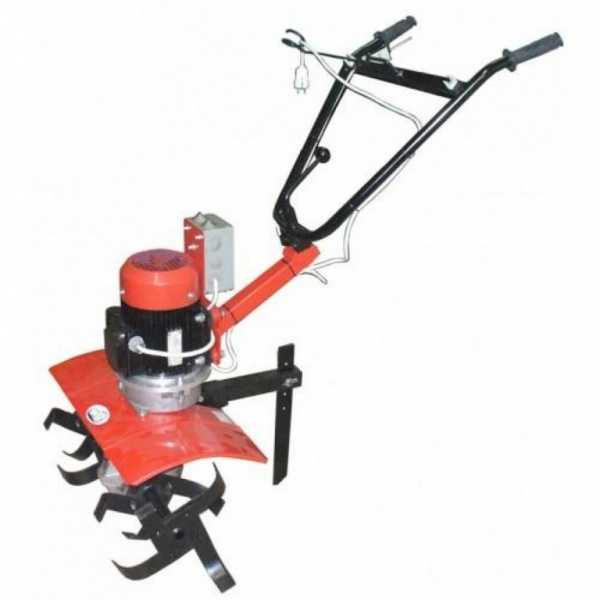

Тарпан ЭК-03

Особенность этой разновидности состоит в том, что она работает от электрического двигателя.

  1. Мощность устройства равна 2200 Вт.
  2. Культиватор данной модификации способен выполнять обработку почвы на глубине до 30 см.
  3. Этот мотор легко устанавливается или снимается. Он имеет универсальное применение. Например, если его снять с Тарпана и установить на газонокосилку (например, для этого подойдёт Струна), то можно будет на ней работать.
  4. При работе демонстрируется очень низкий уровень шума.
  5. В культиваторе используется удобная ручка (можно регулировать высоту, поворачивать или отклонять в стороны).

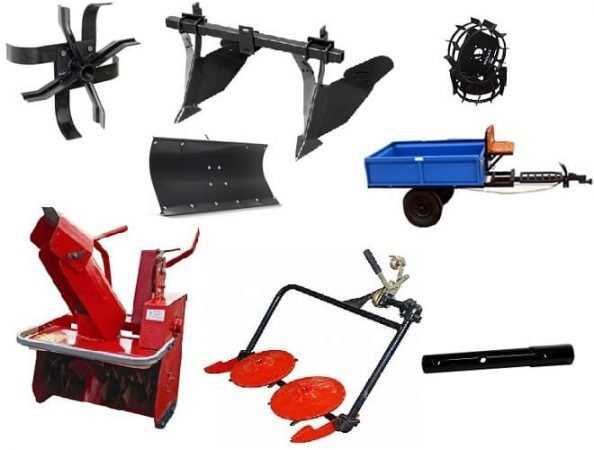

Навесное оборудование

В качестве дополнительных устройств при работе с культиватором владельцем могут быть использованы:

  1. Навесное оборудование для окучивания грядок.
  2. Возможно использование грунтозацепов. Они существенно увеличивают сцепление данного агрегата с почвой.
  3. В комплектацию входят специальные колёса вместе с рамой. Они представляют больше удобств для перемещения культиватора, по сравнению со стандартными колёсами.
  4. В качестве навесного оборудования есть возможность использовать плуг для проведения глубокой обработки почвы.
  5. Может быть использована лопата-отвал.
  6. Может быть предоставлена газонокосилка Струна, на которую можно переставить мотор с Тарпана, а после окончании работы установить его на прежнее место.
  7. Есть возможность использовать насадку-снегоуборщик.

Навесное оборудование для мотокультиватора

Инструкция по эксплуатации

Вот несколько важных вещей, которые говорит о культиваторе Тарпан официальная инструкция:

  1. Перед тем, как запускать мотор, нужно проверить наличие масла.
  2. Отмечается, что сцепление выполняется в этом культиваторе автоматически. Когда мотор после включения достигает нужного числа оборотов, сцепление включается, и Тарпан начинает двигаться вместе с тем, что вращающиеся фрезы погружаются в землю.

Важно! При покупке нового культиватора Tarpan важно, чтобы первые 24 часа работы проходили в щадящем режиме.

Основные неисправности культиватора Тарпан

В большинстве случаев при работе происходят следующие разновидности поломок:

  1. Глохнет мотор.
  2. Он не заводится.
  3. Происходит перегрев двигателя.
  4. Чрезмерный расход масла.

Ремонт двигателя мотоблока

В первом случае для ремонта необходимо:

  1. Проверить количество топлива. При необходимости устройство требуется дозаправить.
  2. Нужно проверить свечу и заменить, если потребуется.
  3. Регулируется величина зазора свечи.
  4. Проверяется состояние топливных шлангов.

При перегреве мотора может быть засорён воздушный фильтр.

Если возникли сложности с маслом, требуется произвести его замену.

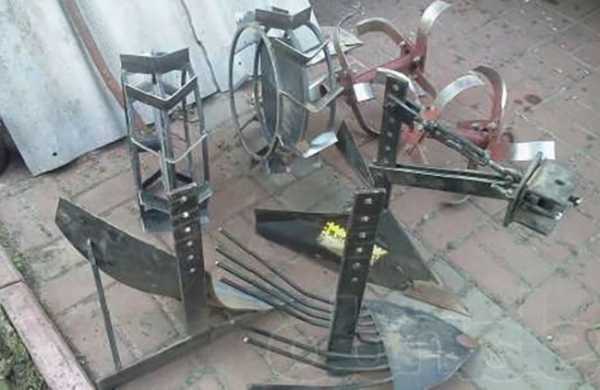

Доработка мотокультиватора Тарпан

Существуют различные варианты доработок мотокультиватора Тарпан своими руками. Интересным примером является переделка Тарпана модификации 031 в маленький трактор.

Для этой переделки делают мощную металлическую раму и к передней части присоединяют два маленьких колеса. В качестве задних колёс используются те, которые входят в состав конструкции культиватора.

Сзади устанавливают устройство для присоединения навесного оборудования.

Мотокультиватор Тарпан широко используется на территории России. Он завоевал репутацию эффективного, надёжного и практичного устройства.

7ogorod.ru

Мотокультиватор «Тарпан»

Культиваторы «Тарпан» являются достаточно распространенными среди владельцев земельных участков, так как они предназначены для обработки земли площадью около 15 соток. Такие изделия известны тем, что обладают большой мощностью и являются надежными.

Содержание:

Плюсы культиваторов

Культиваторы под названием «Тарпан» начали создаваться в 1991 году и стали заменой мотоблоков «Русь». Первоначально в данные изделия устанавливались моторы отечественного производства, поэтому они не были достаточно популярны. Но после установки более мощного двигателя от компании «Briggs & Stratton» описываемые культиваторы стали более популярными.

Особенностью выпускаемых моделей стал надежный червячный редуктор, который был практически вечным. Мощность изделий была равна 6 лошадиным силам. Описываемые изделия можно раскладывать 2 части что позволяет переводить их в машине не испытывая дискомфорта.

К преимуществам описываемых культиваторов можно отнести:

  1. Мощный мотор и прочное железо. Благодаря этому при помощи культиваторов «Тарпан» можно обрабатывать различные типы грунта. При этом все детали данных изделий не ломаются даже после длительного использования.
  2. Скорость обработки земельного участка. Вспахать огород, площадь которого составляет 10 соток, можно всего за 4-5 часов.
  3. Минимальное количество настроек. Описываемыми культиваторами легко управлять. При этом они не требуют частого технического обслуживания.
  4. Червячный редуктор, который надежнее, чем ременная или же цепная передача. Благодаря такому механизму агрегат может длительное время использоваться без необходимости в замене указанной детали.
  5. Небольшой вес инструмента. При работе мотокультиватор «Тарпан» можно легко поворачивать в различные стороны.
  6. Качественные фрезы. После заточки указанное навесное оборудование может быть использовано длительное время.
  7. Расположение двигателя. При желании можно быстро снять мотор с культиватора.
  8. Компактность. В собранном состоянии культиватор занимает небольшое количество пространства. В разобранном состоянии агрегат можно перевозить даже в легковом автомобиле.
  9. Большой выбор навесного оборудования. Для культиваторов «Тарпан» создается такое навесное оборудование, как фрезы, картофелекопалки, полольники, плуги и другие детали.

Рассмотрев все преимущества можно понять, что описываемые изделия можно использовать для работ практически в любых условиях и для различных работ по обработке земельного участка.

Недостатки культиваторов «Тарпан»

К недостаткам описываемой техники можно отнести отсутствие заднего хода. Из-за этого культиватором бывает неудобно пользоваться на участках, где все засажено. Стоит отметить и неудобное расположение рычага газа. Его приходится нажимать большим пальцем правой руки, поэтому кисть быстро устает во время работы.

Еще одним недостатком является прямой угол сгиба фрез. Из-за этого они наматывают на себя траву и вдавливают ее в почву. На участках с обилием травы приходится постоянно чистить фрезы, прерывая работу.

Стоит также отметить, что заменять масло в мотокультиваторах «Тарпан» неудобно. Это связано с тем, что для совершения таких действий нужно сначала снять сцепление, а затем открутить несколько гаек, которые расположены на раме. Владельцам такого оборудования стоит помнить, что его нельзя длительное время держать в наклоненном положении, так как масло начинает просачиваться на воздушный фильтр.

Устройство культиваторов

На популярных моделях культиваторов «Тарпан» стоят четырехтактные двигатели, работающие на бензине. Такие устройства имеют воздушное охлаждение. Мощность многих моделей составляет 6,5 лошадиных сил.

Также многие модели оснащаются двигателями «Honda», имеющими мощность 5,5 л.с. также часто используются двигатели «Champion», благодаря которым агрегаты являются достаточно дешевыми.

На описываемых устройствах устанавливаются фрезы ротационного типа. Благодаря этому можно регулировать глубину вспашки земли. Мотокультиваторами «Тарпан» можно рыхлить почву на глубину около 20 см. Ширина вспахивания почвы такими изделиями может составлять от 35 до 100 см.

Ручки культиваторов могут регулироваться по высоте, поэтому использовать их будет удобно людям разного роста. Ручки являются обрезиненными, благодаря чему во время работы руки с них не соскальзывают.

Навесное оборудование для культиватора

С описываемыми устройствами используются следующие типы оборудования:

  1. Полольники. Такие изделия представляют собой ножи и лопатки, которые устанавливаются на валы редуктора. Они предназначены для проведения аэрационных работ, разрыхления и пропалывания почвы. Данные элементы изготовлены из прочной стали, которая выдерживает большие нагрузки.
  2. Окучник. Такое навесное оборудование используется чаще всего. Оно предназначено для окучивания, вспашки, а также для создания грядок. При выполнении работ таким навесным оборудованием удаляются сорняки. Окучники могут быть однорядными, двухрядными или дисковыми. Первый тип инструментов используется чаще всего. Дисковые окучники являются более эффективными.
  3. Грунтозацепы. Такое оборудование устанавливается для того, чтобы культиватор не буксовал во время работы с почвой.
  4. Плуг. Это оборудование применяют для глубокой вспашки почвы. Плуг необходим при посадке картофеля и некоторых других культур.
  5. Фрезы. Такие изделия представляют собой несколько загнутых ножей, которые закреплены на валу. Для культиватора можно приобрести как заточенные изделий, так и фрезы с полукруглой кромкой. Первые уменьшают нагрузку на двигатель, но при этом оставляют корни сорняков в земле. Фрезы второго типа часто застревают в земле, но удаляют сорняки эффективнее.
  6. Приставка, используемая для уборки снега на участке. Такие изделия используются не на всех моделях «Тарпан».

Все представленное навесное оборудование позволяет использовать культиватор во время проведения различных работ на участке.

Модификации культиваторов

Наиболее распространенными моделями являются «ТМЗ-МК-03» и «ТМЗ-МК-04». Данные мотокультиваторы являются надежными и позволяют быстро выполнять работу на участке. На данных моделях устанавливаются как японские, так и американские двигатели. Указанные модели отличаются только передаточным числом редуктора.

Более бюджетные модели культиваторов оснащены двигателями «Champion», производимыми в Китае. Менее распространенным изделием является устройство с мотором «Zongshen».

Технические характеристики «ТМЗ-МК-03»

Указанный культиватор имеет двигатель «Briggs & Stratton», который производится в Америке. Он работает на бензине и является 4-х тактным. Мощность мотора данной модели составляет 6 лошадиных сил, чего вполне достаточно для большинства работ, осуществляемых на участке.

Мотокультиватор «Тарпан ТМЗ» имеет центробежное автоматическое сцепление. Глубина обработки при использовании данной модели составляет 20 см. Ширина захвата может составлять 35, 70 и 100 см. Расход топлива данного агрегата составляет 1,1 л/час. Масса мотокульттватора равна 45 кг. К данной модели прилагается стандартное навесное оборудование (плуг, фрезы, окучники, полольники).

Электрокультиватор «03 ЭК»

Данная модель является простой в управлении и экологически чистой, поэтому ее выбирают многие владельцы земельных участков. Вес устройства составляет всего 45 кг, поэтому пользоваться им может человек любого телосложения.

Благодаря тому, что мощность двигателя составляет 2200 Вт, культиватор может работать на любом грунте. Стоит отметить, что максимальная глубина проработки поверхности таким изделием составляет 25 см.

Диаметр фрез для такого культиватора составляет 27 см. Стоит отметить, что это дополнительное оборудование изготовлено из высококачественного металла, который выдерживает большие нагрузки.

Электрический культиватор «Тарпан» подойдет для работы на небольшом участке или в теплице. Ручки данного культиватора можно регулировать, поэтому он будет удобен для людей любого роста. К описываемому изделию прилагается стандартное навесное оборудование, такое как плуг, окучник и другие детали. Отзывы о данном агрегате говорят о том, что он является достаточно надежным и долговечным.

Похожие статьи

www.sibear.ru

Мотокультиватор «Тарпан»

Культиваторы «Тарпан» являются достаточно распространенными среди владельцев земельных участков, так как они предназначены для обработки земли площадью около 15 соток. Такие изделия известны тем, что обладают большой мощностью и являются надежными.

Плюсы культиваторов

Культиваторы под названием «Тарпан» начали создаваться в 1991 году и стали заменой мотоблоков «Русь». Первоначально в данные изделия устанавливались моторы отечественного производства, поэтому они не были достаточно популярны. Но после установки более мощного двигателя от компании «Briggs & Stratton» описываемые культиваторы стали более популярными.

Особенностью выпускаемых моделей стал надежный червячный редуктор, который был практически вечным. Мощность изделий была равна 6 лошадиным силам. Описываемые изделия можно раскладывать 2 части что позволяет переводить их в машине не испытывая дискомфорта.

К преимуществам описываемых культиваторов можно отнести:

  1. Мощный мотор и прочное железо. Благодаря этому при помощи культиваторов «Тарпан» можно обрабатывать различные типы грунта. При этом все детали данных изделий не ломаются даже после длительного использования.
  2. Скорость обработки земельного участка. Вспахать огород, площадь которого составляет 10 соток, можно всего за 4-5 часов.
  3. Минимальное количество настроек. Описываемыми культиваторами легко управлять. При этом они не требуют частого технического обслуживания.
  4. Червячный редуктор, который надежнее, чем ременная или же цепная передача. Благодаря такому механизму агрегат может длительное время использоваться без необходимости в замене указанной детали.
  5. Небольшой вес инструмента. При работе мотокультиватор «Тарпан» можно легко поворачивать в различные стороны.
  6. Качественные фрезы. После заточки указанное навесное оборудование может быть использовано длительное время.
  7. Расположение двигателя. При желании можно быстро снять мотор с культиватора.
  8. Компактность. В собранном состоянии культиватор занимает небольшое количество пространства. В разобранном состоянии агрегат можно перевозить даже в легковом автомобиле.
  9. Большой выбор навесного оборудования. Для культиваторов «Тарпан» создается такое навесное оборудование, как фрезы, картофелекопалки, полольники, плуги и другие детали.

Рассмотрев все преимущества можно понять, что описываемые изделия можно использовать для работ практически в любых условиях и для различных работ по обработке земельного участка.

Недостатки культиваторов «Тарпан»

К недостаткам описываемой техники можно отнести отсутствие заднего хода. Из-за этого культиватором бывает неудобно пользоваться на участках, где все засажено. Стоит отметить и неудобное расположение рычага газа. Его приходится нажимать большим пальцем правой руки, поэтому кисть быстро устает во время работы.

Еще одним недостатком является прямой угол сгиба фрез. Из-за этого они наматывают на себя траву и вдавливают ее в почву. На участках с обилием травы приходится постоянно чистить фрезы, прерывая работу.

Стоит также отметить, что заменять масло в мотокультиваторах «Тарпан» неудобно. Это связано с тем, что для совершения таких действий нужно сначала снять сцепление, а затем открутить несколько гаек, которые расположены на раме. Владельцам такого оборудования стоит помнить, что его нельзя длительное время держать в наклоненном положении, так как масло начинает просачиваться на воздушный фильтр.

Устройство культиваторов

На популярных моделях культиваторов «Тарпан» стоят четырехтактные двигатели, работающие на бензине. Такие устройства имеют воздушное охлаждение. Мощность многих моделей составляет 6,5 лошадиных сил.

Также многие модели оснащаются двигателями «Honda», имеющими мощность 5,5 л.с. также часто используются двигатели «Champion», благодаря которым агрегаты являются достаточно дешевыми.

На описываемых устройствах устанавливаются фрезы ротационного типа. Благодаря этому можно регулировать глубину вспашки земли. Мотокультиваторами «Тарпан» можно рыхлить почву на глубину около 20 см. Ширина вспахивания почвы такими изделиями может составлять от 35 до 100 см.

Ручки культиваторов могут регулироваться по высоте, поэтому использовать их будет удобно людям разного роста. Ручки являются обрезиненными, благодаря чему во время работы руки с них не соскальзывают.

Навесное оборудование для культиватора

С описываемыми устройствами используются следующие типы оборудования:

  1. Полольники. Такие изделия представляют собой ножи и лопатки, которые устанавливаются на валы редуктора. Они предназначены для проведения аэрационных работ, разрыхления и пропалывания почвы. Данные элементы изготовлены из прочной стали, которая выдерживает большие нагрузки.
  2. Окучник. Такое навесное оборудование используется чаще всего. Оно предназначено для окучивания, вспашки, а также для создания грядок. При выполнении работ таким навесным оборудованием удаляются сорняки. Окучники могут быть однорядными, двухрядными или дисковыми. Первый тип инструментов используется чаще всего. Дисковые окучники являются более эффективными.
  3. Грунтозацепы. Такое оборудование устанавливается для того, чтобы культиватор не буксовал во время работы с почвой.
  4. Плуг. Это оборудование применяют для глубокой вспашки почвы. Плуг необходим при посадке картофеля и некоторых других культур.
  5. Фрезы. Такие изделия представляют собой несколько загнутых ножей, которые закреплены на валу. Для культиватора можно приобрести как заточенные изделий, так и фрезы с полукруглой кромкой. Первые уменьшают нагрузку на двигатель, но при этом оставляют корни сорняков в земле. Фрезы второго типа часто застревают в земле, но удаляют сорняки эффективнее.
  6. Приставка, используемая для уборки снега на участке. Такие изделия используются не на всех моделях «Тарпан».

Все представленное навесное оборудование позволяет использовать культиватор во время проведения различных работ на участке.

Модификации культиваторов

Наиболее распространенными моделями являются «ТМЗ-МК-03» и «ТМЗ-МК-04». Данные мотокультиваторы являются надежными и позволяют быстро выполнять работу на участке. На данных моделях устанавливаются как японские, так и американские двигатели. Указанные модели отличаются только передаточным числом редуктора.

Более бюджетные модели культиваторов оснащены двигателями «Champion», производимыми в Китае. Менее распространенным изделием является устройство с мотором «Zongshen».

Технические характеристики «ТМЗ-МК-03»

Указанный культиватор имеет двигатель «Briggs & Stratton», который производится в Америке. Он работает на бензине и является 4-х тактным. Мощность мотора данной модели составляет 6 лошадиных сил, чего вполне достаточно для большинства работ, осуществляемых на участке.

Мотокультиватор «Тарпан ТМЗ» имеет центробежное автоматическое сцепление. Глубина обработки при использовании данной модели составляет 20 см. Ширина захвата может составлять 35, 70 и 100 см. Расход топлива данного агрегата составляет 1,1 л/час. Масса мотокульттватора равна 45 кг. К данной модели прилагается стандартное навесное оборудование (плуг, фрезы, окучники, полольники).

Электрокультиватор «03 ЭК»

Данная модель является простой в управлении и экологически чистой, поэтому ее выбирают многие владельцы земельных участков. Вес устройства составляет всего 45 кг, поэтому пользоваться им может человек любого телосложения.

Благодаря тому, что мощность двигателя составляет 2200 Вт, культиватор может работать на любом грунте. Стоит отметить, что максимальная глубина проработки поверхности таким изделием составляет 25 см.

Диаметр фрез для такого культиватора составляет 27 см. Стоит отметить, что это дополнительное оборудование изготовлено из высококачественного металла, который выдерживает большие нагрузки.

Электрический культиватор «Тарпан» подойдет для работы на небольшом участке или в теплице. Ручки данного культиватора можно регулировать, поэтому он будет удобен для людей любого роста. К описываемому изделию прилагается стандартное навесное оборудование, такое как плуг, окучник и другие детали. Отзывы о данном агрегате говорят о том, что он является достаточно надежным и долговечным.

bouw.ru

Культиватор Тарпан: характеристики, двигатель, оборудование


С 1997 «Туламашзавод» начал массовый выпуск культиватора Тарпан, спроектированного тульскими инженерами в 1991 году. Изначально завод-изготовитель не устраивал показатель рентабельности производства, но позднее, после оснащения агрегата более мощным американским мотором, Тарпану удалось завоевать рынок и признательность множества покупателей. Сегодня выпуском серии занимается дочернее предприятие «Тарпан».

Описание и особенности техники

Культиваторы Тарпан относятся к среднему классу мотокультиваторов и приспособлены для обработки почв любой плотности на небольших площадях. Принцип работы строится на передаче крутящего момента через сцепление и червячный редуктор на вал рабочих фрез. Они, за счет собственного вращения, перемещают культиватор и разрыхляют грунт.

Культиватор Тарпан в работе

В продажу выпускают несколько вариантов с бензиновыми двигателями от компаний B&C и Honda, но есть и бюджетный — с двигателем от китайской фирмы Champion. С электрическим двигателем существует только одна модель.

К неоспоримым плюсам культиватора можно отнести:

Устройство мотоблока Тарпан МК-03

  • Выносливость и безотказность. Он без труда обрабатывает очень плотные почвы.
  • Малый рабочий вес.
  • Высокая производительность.
  • Простота использования и ухода.
  • Надежность червячного редуктора.
  • Стойкость и качество стали рабочих инструментов.
  • Быстрота сборки-разборки.
  • Компактные размеры. После разделения на две части он легко умещается в багажнике седана.
  • Большой выбор дополнительного оборудования.

Отрицательные стороны у модели тоже есть:

  • Полное отсутствие заднего хода.
  • Рычаг газа держится одним пальцем.
  • Часто наматывает траву.
  • Транспортировка в наклонном положении нежелательна. Есть риск попадания масла в воздушный фильтр.
  • Нет автоматической экстренной остановки.
  • Неудобная замена масла.

Устройство и функциональность культиватора

Основа техники – четырехтактный бензиновый мотор американского, японского или китайского производства. Они различаются мощностью и ценой. Дальше червячный редуктор отдает мощность двигателя ротационным фрезам с регуляторами глубины вспашки. Сцепление основано на принципе автоматических фрикционов и дает относительно плавный старт.

Двигатель культиватора Тарпан

Устройство культиваторов Тарпан сосредотачивает все управление на руле с удобными обрезиненными ручками, он регулируется по высоте. Рычаг газа расположен под большим пальцем и нажимается им одним. Кнопка «стоп» нажимается отдельно. Если отпустить газ, то культиватор сразу не остановится. Первые 12 часов работы считаются обкаткой механизма и требуют внимательного и бережного отношения, без перегрузок управляющей части и энергоблока.

Технические характеристики модельного ряда

В продажу агрегат поступает с цифробуквенным обозначением с добавлением названия фирмы-производителя мотора. Линейка модификаций включает в себя четыре модели ТМЗ-МК:

  • 03 — техника среднего класса, для использования на участках любой сложности.
  • 031 — техника легкого класса для обработки культивированных почв.
  • 04 — отличается от индекса 03 передаточным числом редуктора.
  • КЭ-07-2,2 — электрическая садовая техника с асинхронным мотором. Работает от сети.

Технические характеристики культиваторов Тарпан:



Характеристика

Показатель
0303104ТМЗ-КЭ-07-2,2
Глубина работы (см)20142020
Ширина полосы рыхления

стандарт

полольниками

фрезы+полольники (см)





70

35

100





50

35

100





70





35–70

Производительность0,06 га/час0,01 га/час0,08 га/час0,05 га/час
Размер фрезы320 мм240 мм320 мм320 мм
Полный вес45 кг28 кг47 кг45 кг
Мощность двигателя6 л. с.3,5 л. с.6,5 л. с2,2 кВт
ТопливоБензин 92 (бензиновый двигатель)220 B, 50 Гц (электросеть)
Узел сцепленияАвтоматический механизм центробежного типа с сухим исполнением
Тип редуктораОдноступенчатый червячный

Оборудование и возможности

Навесное оборудование в садовой технике играет не последнюю роль. Чем больше совместимых и функционально отличающихся приспособлений имеет машина, тем привлекательнее она для покупателя. На культиваторы Тарпан можно установить дополнительные блоки:

  • Газонокосилка. Для открытых площадок, стрижки газонов и дачных участков.
  • Косилка «Струна». Скашивает траву на открытых и труднодоступных местах, возле бордюров, деревьев, ширина захвата — 60 см. Вместо ножей используется струна из полипропилена.
  • Окучник. Предназначен для окучивания и посадки картофеля, нарезки грядок и задела борозд.
  • Плуг. Для глубокой вспашки.
  • Полольники. Применяются вместе с окучником. Уничтожают сорняки высотой до 40 см между рядами посадок. Полольник состоит из грунтозацепов и ножей.
  • Фрезы. Вспашка и рыхление грунта.
  • Грунтозацепы. Для лучшего сцепления с почвой на сложных участках работы.
  • Транспортировочная рама с колесами. Для безопасного передвижения техники по участку, без повреждения растений и рыхления почвы.
  • Защитные диски. Защищают растения во время работы техники между рядами посадок.
  • Фреза «Гусиные лапки». Для вспашки целинных или сильно загруженных корнями травы участков.
  • Соединительные втулки. Для монтажа навесного оборудования.

Необходимое дополнительное оборудование зависит исключительно от планируемых задач. Оно не продается в комплекте, но часто очень облегчает проведение дачно-огородного сезона.

Видео по теме: Мотокультиватор Тарпан с навесным оборудованием


specnavigator.ru

Мотокультиватор «Тарпан»: особенности применения

Автор: Тимур Егоров

В интернете можно найти много отзывов о неком чудо-агрегате, облегчающем труд садоводов-огородников. Одни его хвалят-не нахвалятся: «импортный двигатель заводится с полтыка», «пашет как зверь – хоть на целину», «берет мало бензина», «земля после него – пух», «легко перевозится в багажнике».

Другие сетуют на «копальника»: «палец устает на газ жать», «чудовищно избыточная мощность», «прыгает и пытается убежать», «легковат – нужно приделывать груз», «сцепление изнашивается». Однако и те, и другие признают: без этого приспособления куда тяжелей было бы справиться с нелегким крестьянским трудом: и ботву скосить, и убрать ее, и «улов» с грядок собрать, и вывезти его с поля.

Что же на самом деле представляет собой этот агрегат? На какие работы он рассчитан? Как с ним обращаться? Чтобы ответить на эти вопросы, стоит заглянуть в инструкции по применению этого агрегата, посоветоваться со специалистами и, конечно же, испытать его на практике.

На что способен мотокультиватор?

Орудие, называемое по-научному мотокультиватором, является прототипом мини-трактора для ручной обработки земли. Появилось этот вид сельхозтехники еще в начале ХХ века. Главное его назначение — рыхлить землю. Однако, помимо вспашки и окучивания, мотокультиватор способен еще на многое: он поможет полоть, боронить, косить траву, убирать снег, скалывать лед, перевозить грузы на небольшие расстояния.

Сегодня в России эти ручные сельхозмашины используются повсеместно: от приусадебных участков до фермерских хозяйств. Исходя из их назначения, производители выпускают мотоорудия лёгкие, средние и тяжелые (профессиональные).

Технические характеристики «Тарпана»

Данный мотокультиватор производится с 1998 года на предприятии «Туламашзавод». Почти за два десятка лет эта машина претерпела не одну модернизацию. Поэтому нынешний потребитель может не сомневаться в надежности этого проверенного временем агрегата.

«Тарпан» относится он к среднему классу своих технических собратьев. Предназначается для земельных работ на даче, в саду, в теплице. Если учесть, что на языке донских казаков «тарпан» означает «дикая лошадь», то свое название агрегат вполне оправдывает.

Мощность установленного на нем американского двигателя B&S - 6 лошадиных сил. Его моторесурс до капремонта – 1000 часов. Надежный супердвигатель – одно из главных преимуществ «Тарпана» среди культиваторов его класса.

У данного вида мотоблока червячный редуктор и автоматическое центробежное сцепление. Разработчики предусмотрели заднюю передачу и отбор мощностей. Захват фрезы – 350/700/1000 мм. Вес машины – всего 45 кг.

Передвигается машина на двух колесиках. Регулировка глубины хода фрезы осуществляется при помощи сошника. Оснащенный съемными колесами и рукоятками, мотоблок легко можно разобрать на две части. Это позволяет транспортировать его в багажнике авто.

Рекомендуемая для обработки площадь – до 0,2 Га. Производительность при нормальном состоянии почвы – до 0,06 Га в час. Максимальная глубина рыхления – до 200 мм, ширина захвата почвенных пластов - до 560 мм.

Как работает «Тарпан»?

Плюсы:

  1. Обработка почвы «Тарпаном» осуществляются при помощи ротационного культиватора. Он снабжен вращающимися фрезами, которые по мере продвижения агрегата режут землю на пласты и крошат их. По сравнению с плугом, ротационный культиватор лучше рыхлит и измельчает глинистую почву, качественнее осуществляет заделку сорняков, равномернее перемешивает с почвой удобрения.
  2. Регулировка скорости позволяет легко управлять двухколесным «конем». Чтобы запустить фрезу, оператору достаточно повернуть рычажок газа. Если требуется срочно остановить фрезу, необходимо убрать газ и нажать кнопу «Стоп».
  3. Новая модель рулевой штанги мотокультиватора разворачивается на 360° и позволяет регулировать угол наклона (у этой модели машины он должен быть не более 15°). Благодаря этому оператор имеет возможность шагать рядом с агрегатом, а не по бороздам или вспаханной земле.


Минусы:

  1. У машины нет обратного хода, поэтому при обработке густо засаженного участка приходится нередко вытягивать ее задним ходом. Чаще всего это случается в местах, на которых невозможен разворот. В таких случаях фреза обратно не поворачивается, как говорится, идет юзом, разворачивая то, что сама только что взрыхлила. По этой причине в мотокультиваторах последнего поколения устанавливаются редукторы с цепными передачами либо с зубчатыми колесами. Если же монтируют червячный редуктор – то только с задним ходом. Так что «Тарпан» удобен, прежде всего, владельцам открытых участков, где в задней передаче нет острой необходимости.
  2. В центробежном сцеплении часто случаются сбои. Оно может «вылетать» при работе и с плугом, и с окучником, и с копалкой. Применять же автоматическое сцепление с большей инерцией срабатывания небезопасно.


Безопасность мотокультиватора

Работа с любым железным конем, в том числе и с мотоблоком, сопряжена с определенными рисками для человека. Поэтому разработчики «Тарпана» предусмотрели в его конструкции ряд элементов, отвечающих за безопасность его эксплуатации:

  • защитные кожухи над почвофрезами, оберегающие оператора от неожиданного выброса комков земли, стекла, проволоки и прочих травмирующих предметов;
  • упругую подвеску штанг управления, призванную защитить работника от резких вибраций двигателя.


Мотокультиватор «Тарпан» – универсальное орудие производства огородника и садовода-любителя. Отличаясь удобством и большой маневренностью, он помогает механизировать тяжелый труд земледельца, избавляя его от многих проблем.

www.moymalish.com

Мотокультиватор Тарпан - характеристики и отзывы владельцев

Тарпан – слово, которым называют необузданных диких лошадей, которые ранее проживали на нашей планете. Но теперь такое же название применяется для обозначения серии мотокультиваторов от отечественного производителя. Надёжный мощный двигатель, качественные детали внутри – далеко не все преимущества, которыми обладает эта техника. Инструкцию может изучить каждый.

Данный аппарат имеет свои плюсы и минусы

Какими положительными и отрицательными качествами обладает техника

Культиваторы уже имеют историю более чем на 25 лет. От производства сначала хотели отказаться, ведь надёжность первых моделей оставляла желать лучшего. Но, спустя некоторое время, ситуация улучшилась. Модели выпускались с более совершенными конструкциями. Современные разновидности снабжаются двигателями Honda, они отличаются повышенной надёжностью.

Описание технических характеристик даёт следующие преимущества:

  1. Широкий спектр навесного оборудования.
  2. Вертикальный мотор, который снимается легко и быстро.
  3. Надёжные фрезы с идеальной заточкой.
  4. Лёгкая эксплуатация в одиночку благодаря сниженному весу.
  5. Удобное управление, с минимумом регулировок и усилий.
  6. До 10 соток обрабатываются за 5 часов, с хорошей скоростью.
  7. Обработка даже тяжёлых грунтов, которая проходит без проблем.
  8. Сцепление центробежного типа, работающее автоматически. Благодаря этому культиватор легко разводится на две части.

Из недостатков отмечают то, что задний ход производителями не предусмотрен. От постоянного нажатия на кнопку газа во время эксплуатации утомляется большой палец на руке. Проблемой стало расположение фрез под прямым углом, из-за чего внутрь быстро попадает большое количество сорняков. При замене моторного масла тоже могут возникнуть проблемы.

В этом видео вы подробнее узнаете о данном мотоблоке:

Тарпан и его основные особенности

Если участок у фермера не более 15 соток, то культиваторы этой серии станут оптимальным выбором. Главными свойствами, благодаря которым оборудование получило признание, стали надёжность мотора, качество сборки. Мощность от 5 до 6 лошадиных сил поддерживается большинством моделей на современном рынке.

Агрегат обладает следующими характеристиками во время обслуживания:

  1. Повышение надёжности свечей привело к улучшению сцепления.
  2. Полоса с шириной 25-100 см.
  3. Вспашка на 16-25 сантиметров.
  4. Высокое качество трансмиссии с поддержкой нескольких скоростей.
  5. Червячный редукционный механизм, с вечной работой.

Даже на целине эксплуатация российских культиваторов не доставляет проблем. За час работы обрабатывается около 2 соток, как сообщает производитель.

Чем современнее марка, тем лучшие моторы на неё ставятся. Мощность у двигателя меньше, но зато качество сборки высокое. Можно не переживать о том, что устройство заглохнет.

О замене масла

Через первые пять часов работы большинство покупателей меняют масло. Эту информацию легко найти в отзывах. Иначе мотор может заклинить из-за мусора, который оказывается внутри двигателя. Лучше всего оставлять его горячим, пока проводятся работы.

Отработка сливается в отдельную ёмкость, когда мотор удалось разогреть до подходящей температуры. Оборудование оставляется в одном положении до тех пор, пока жидкость не сольётся полностью. После пробку закручивают, заливают новое масло.

Оптимальный вариант – составы, которые изначально предназначены для четырёхтактных моторов. Качественные материалы уменьшают показатели трения между отдельными частями. Ресурс двигателя увеличивается, он получает защиту от коррозии.

Не забываем про замену масла

Агрегаты и конструктивные особенности

Briggs and Stratton Quantum – мотор, который использовался со старой сборкой агрегатов. Но с каждым годом всё больше устройств выпускается с японскими аналогами от Honda. Японский обладает мощностью на 5,5 лошадиных силы, американский – на 6.

О навесном оборудовании

Мотокультиваторы чаще всего дополняются таким навесным оборудованием:

  1. Приставка, помогающая убирать снег на участке.
  2. Фрезы. Ножи загнутой формой, с монтажом на валу. Могут быть заточены полностью либо с полукруглой формой.
  3. Плуг. Организует глубокую вспашку почвы. Полезен во время высадки картофеля, некоторых других видов культур.
  4. Грунтозацепы. Защищают от буксования во время работы с почвой любых разновидностей.
  5. Окучник. Окучивает и вспахивает почву, создаёт грядки, способствует простому удалению сорняков. Оборудование выпускается с одним или двумя рядами, дисками.
  6. Полольники. Ножи и лопатки, устанавливаемые на редукторные валы. Изготавливаются из прочной стали, способной выдержать серьёзные нагрузки.

О модификациях

ТМЗ-МК-03, ТМЗ-МК-04 – модели, получившие самое широкое распространение. Это надёжные мотокультиваторы, которые быстро справляются с любыми видами работы. Допустима установка двигателей из Японии либо Америки, в равной степени. Разница между указанными моделями – только в передаточном числе у двигателя.

Обзор модельного ряда

ТМЗ МК 04

Машины с бензиновыми двигателями средней мощности 3,7 лошадиных силы. Подходят для работы с участками от 0,2 Га. Улучшенное рыхление и измельчение почвы, удаление сорняков – главное отличие и преимущество, по сравнению с обычными плугами.

Глубина обработки – до 18 сантиметров. Остальные показатели остаются стандартными для этого класса.

ТМЗ МК 03

Мало чем отличается от предыдущей версии. Машины, обладающие средней мощностью, для обработки участков небольших размеров. Одна из базовых моделей, запущенная в производство ещё в 1997 году. Вспахивает участок, помогает организовать грамотную культивацию земель. Отдельно можно купить навесное и нацепное оборудование, расширяющее функционал. Руководство по эксплуатации это подтвердит.

675

Модель современного типа, снабжённая мощными двигателями и оборудованием, позволяющим качественно выполнить работу даже на средних по площади участках. Циферно-буквенное обозначение помогает заранее узнать, какими характеристиками обладает та или иная техника. Навесное и нацепное оборудование для неё остаётся одинаковым. Далее рассмотрим, как себя ведут мотокультиваторы Тарпан, отзывы владельцев на которые чаще – положительные.

Отзывы

Игорь Николаевич, 45 лет, Орёл

«Отличный мотоблок, владею им уже несколько лет. Участок в 25 соток постоянно перепахивается. Даже свечи практически ни разу не менял. Использовался и в личной работе, давал знакомым напрокат. Подходит для любых проектов по дизайну. Со временем мощность двигателя снижается, но устройство работает».

Владимир Набоков Сергеевич, 32 года, Норильск

«Мотокультиваторы работают исправно уже больше пяти лет. 4-тактный американский движок на 6 лошадок вполне справляется со всеми работами. Земля нетяжёлая – из песка, но прибор отлично вспахивает целину. Меньше всего проблем с участками, которые уже обработаны. Вес – всего 45 килограмм, совсем немного. Бензин использую тот же, что и для автомобилей. Но с непривычки немного резкий старт».

Дмитрий Андреевич Верещагин, 47 лет, Новосибирск

«Удобный и функциональный прибор. Американский двигатель. Вполне адекватно ведёт себя на земле, которая ранее вспахивалась. Некоторое время пришлось привыкать к пуску, но потом стало нормально. Главное – использовать качественный бензин мраки минимум 92. Надо следить за остротой фрез, вовремя менять рабочую жидкость. И тогда всё будет в порядке».

'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; blockSettingArray[11] = []; blockSettingArray[11]["minSymbols"] = 0; blockSettingArray[11]["minHeaders"] = 0; blockSettingArray[11]["text"] = '

'; blockSettingArray[11]["setting_type"] = 6; blockSettingArray[11]["elementPlace"] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

Инструкция Мотоблокоа илт культиватора Тарпан ТМЗ-МК-03



Найденные инструкции для Тарпан ТМЗ-МК-03

В случае если инструкция не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быыстре помочь.

Ваше устройство имеет характеристики: Тип: культиватор, Класс: средний, Направление вращения фрез: прямое, Ширина обработки почвы: 35-100 см, Глубина культивирования: 20 см, Количество фрез в комплекте: 4 шт., полные характеристики смотрите в следующей вкладке.



Скачать инструкцию к Мотоблоки и культиваторы Тарпан ТМЗ-МК-03

Тарпан_ТМЗ-МК-03_0.pdf Руководство пользователя
Тарпан_ТМЗ-МК-03_1.pdf Скачать сертификат соответствия
Скачать Сообщить о нерабочей ссылке

Полезные файлы и ПО

Для многих товаров, для работы с Тарпан ТМЗ-МК-03 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки, список кодов ошибок, электронная схема или фото. Вы можете скачать онлайн эти файлы для конкретнй модели Тарпан ТМЗ-МК-03 или добавить свои для бесплатного скачивания другим посетителями.

ДрайверыНайдено (0)
Электронная схемаНайдено (0)
ФотоНайдено (0)
Схема установкиНайдено (0)
DatasheetНайдено (0)
Добавить файл

Инструкции для похожих Мотоблоков и культиваторов

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.



Отзывы о Тарпан ТМЗ-МК-03

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность чтобы как можно больше людей смогли узнать мнение настоящих людей которые уже пользовались Тарпан ТМЗ-МК-03.

hhhhhhhhhh fhkj;l'pi\hi'oguo;. на ТМЗ-МК-03 2019-02-17 13:44:06

hhhmjmm

Ремни Олд юж!юж!



Характеристики Тарпан ТМЗ-МК-03

Текст описываающий харакетристики устройства.

Основные характеристики
Тип культиватор
Класс средний
Культиватор
Направление вращения фрез прямое
Ширина обработки почвы 35-100 см
Глубина культивирования 20 см
Количество фрез в комплекте 4 шт.
Двигатель
Тип двигателя бензиновый, четырехтактный
Мощность двигателя 6 л.с.
Трансмиссия
Тип коробки передач одноступенчатая
Тип редуктора червячный
Количество передач 1 вперед
Габариты и масса
Масса 45 кг



Поломки у Мотоблоков и культиваторов

Здесь представлен список самых частых и распространенных поломок и неисправностей у Мотоблоков и культиваторов. Если у вас такая поломка то вам повезло, это типовая неисправность для Тарпан ТМЗ-МК-03 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки Описание поломки Действие
Упала мощность двигателя вопрос
Двигатель не запускается вопрос
Двигатель работает с перебоями, глохнет вопрос
Неустойчивые обороты «холостого хода» вопрос
Дымит мотоблок вопрос
Визжит стартер, вылезает шнур вопрос
Не запускается двигатель вопрос
На холостых крутятся лопостя и не включается задняя скорость вопрос
Не включается задний ход вопрос
Шкив привода редуктора Плассмаса обошлась на валу вопрос
сцепление двигатель работает фрезы не крутяться вопрос
сцепление двигатель работает фрезы не вращаються. вопрос
Замена сальника редуктора Протекает масло из редуктора вопрос
Заклинило стартер Работал хорошо, при очередном запуске перестал крутиться стартер, заклинило вопрос
Нарушена. Кинематика. Карбюраторе вопрос
соосность шкива редуктора и ведущего вала вал редуктора на котором стоит шкив под ремень сместило от давления ремня вопрос
Какой размер ремня на ход перед вопрос
Викинг 685 Не могу заглушить вопрос
Не работает рукоятка дистанционного газа На руле культиватора рукоятка газа, где нарисованы вопрос
Обрыв стартового шнура вопрос
Рассыпалась верхняя звездочка редуктора вопрос
Побежало масло в фильтр вопрос
Сцепление Ролик сцепления отжат но фрезы вращаются крутящий момент продолжает передаваться в полном объёме вопрос
Добавить поломку

Поломки у Тарпан ТМЗ-МК-03

Если ни одна поломка из списка выше не подходит под описание для вашего случая то вы можете добавить свою поломку и мастера из сервисных центров или просто посетители сайта смогут вас проконсультруют. Это Бесплатно!

Добавить поломку



Сервисы специалзирующиеся на ремонте Мотоблоков и культиваторов

В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.

Сервисы выбранные пользователями

Сервисы по порядку

загрузть еще

infotehnic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
