Как сделать телегу для мотоблока своими руками

Мотоблок является одним из наиболее полезным и недорогим техническим устройством, применяющимся при работе на приусадебных участках и садах. Его используют не только при обработке почвы и сборе урожая, но и при перевозке сена, топлива и других тяжелых предметов. Стандартный агрегат не предполагает наличия прицепа, но каждый человек, хоть немного разбирающийся в устройстве и принципе работы механизмов, может сделать телегу для мотоблока своими руками. Ее конструкция является достаточно простым делом.

Для начала нужно обратиться к чертежам тележки и эскизам, по которым будет выполняться изготовление. Необходимо продумать, какова будет грузоподъемность, габариты устройства, и их совместимость между собой, ориентируясь на механизмы, выполненные на промышленных заводах.

Производство самодельной телеги для мотоблока позволит сэкономить значительные средства, не затрачивая особых усилий и времени.

Используйте мотоблок для перевозки грузов

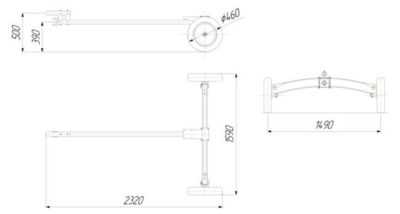

Чертеж тележки для мотоблока

Рассмотрим наиболее легкий и быстрый способ изготовления небольшой тележки, способной перевозить не более полутоны груза. Предполагаемый чертеж выглядит следующим образом.

Где под цифрами понимаются:

  • 1 – кронштейны для прикрепления дополнительных устройств на агрегат;
  • 2 – место для консоли;
  • 3 – водило;
  • 4 – устройство для удобства положения ноги, выполненное из доски, шириной 20 миллиметров;
  • 5 – кресло для водителя. При производстве используется дерево той же толщины;
  • 6 – основная рама для крепления к мотоблоку;
  • 7 – сам деревянный кузов;
  • 8 – определяется наличие опорной балки;
  • 9 – колеса.

Важно! Такие схемы пытаются сделать как можно точнее, нарисовав с разных сторон и позиций. Особое внимание уделяется стыкам и швам будущей техники. Нужно честь все до мелочей, включая возможные проблемы при изготовлении.

В данном видео рассмотрим мотоблок с телегой:

Конструктивные составляющие

Конструкция агрегата включает в себя несколько основных составных частей. Рассмотрим каждое из них.

  1. Рама. Ее производят преимущественно из уголка, выполненного из стали, применяют круглые и прямоугольные обрезки трубы. Эта основная часть изделия должна быть особо прочной и выдерживать значительные нагрузки. Тележка эксплуатируется на неровных участках земли, следовательно, рама подвергается серьезному воздействию.
  2. Водило. Это заготовка для оси колес, выполненная из стального круга, имеющего диаметр 3 сантиметра. Длина оси составляет около 100 мм, и она крепится угловыми опорами при помощи сварки к лонжеронам и корпусу шарнира.
  3. Кузов агрегата делают из досок шириной 2 см, скрепляют дополнительно уголками из стали. Далее укрепляют на раме при помощи прочных балок, изготовленных из деревянных брусков со сторонами 5 см.
  4. Колеса для тележки могут использоваться от самого мотоблока, причем лучше применять их сразу вместе со ступицей, чтобы не разбирать. Ось с обеих сторон подтачивают до совпадения диаметра подшипников. Перед установкой нужно заняться монтированием ступицы. Основным способом при этом действии является напрессовка. Задняя сторона ступицы растачивается и надевается на ось. Главное при этом не допустить перекоса. Следом необходимо установить колесные диски на штифт и крепко затянуть гайки надеть колпаки.

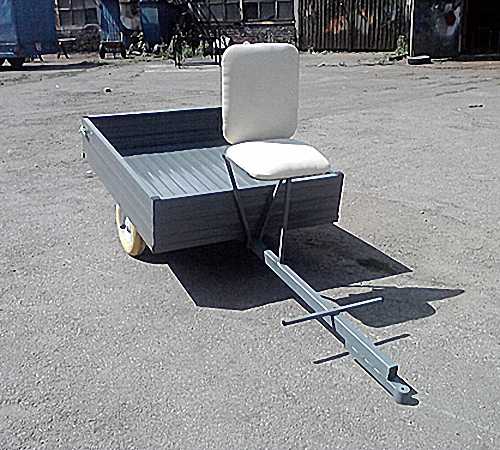

Телегу для мотоблока можно сделать своими руками
  1. Консоль используется для сцепления мотоблока с тележкой. Вверху она крепится кронштейнами с навесными устройствами, а внизу при помощи подшипников закрепляется поворотный узел. Все соединения необходимо хорошо смазать и прикрыть специальными пыльниками, чтобы грязь и влага не повредили технику.
    Если изделие используется очень часто и с тяжелыми нагрузками, консоль делают, используя шарниры. В продольный шарнир вставляется дышло, и крепится при помощи упорного кольца. При этом способе колеса мотоблока и телеги образуют, так называемую, независимую подвеску, при этом агрегат станет управляться значительно легче, передвигаясь по неровной земле.
  2. При помощи поворотного узла водитель получает возможность сидеть на деревянном кресле между кузовом и мототехникой. Руками он держит рычаги управления, а ноги ставятся на подножку, выполненную из уголков и предназначенную для удобства и позволяющую не уставать конечностям при длительной работе.

Как выбрать материал

Прежде чем задумываться, как сделать телегу для своего мотоблока своими руками, нужно определиться с выбором материалов и инструментов, которые необходимы в процессе выполнения работ. К ним относятся:

  • чтобы изготовить раму и механизм для управления, берут стальную трубу с квадратным сечением, со сторонами 2-4 или 305 сантиметров;
  • используют уголок из стали, толщина которой не меньше трех миллиметров и длиной стороны 3-4 см;
  • берут листы железа толщиной 1-2 мм или деревянные доски, либо фанеру, чтобы выполнить кузов;
  • ось делается из стальной прочной трубы;
  • пневматические колеса, которые берут от мотоблока, или неплохо подходят по размеру шины от старого автомобиля марки «Москвич»;

Внимание! Колеса по размеру и прочности должны соответствовать предполагаемой нагрузке на устройство!

  • не следует забывать о гайках и болтах, которыми будут скрепляться составные части техники;
  • используют заклепки, применяющиеся специальным приспособлением;
  • нужно иметь болгарку с разнообразными дисками;
  • аппарат для сварки, чтобы скреплять металлические и стальные части;
  • никак не обойтись без дрели, так как проделывать придется множество отверстий.

Множество материалов для изготовления можно найти у себя в подсобном хозяйстве. Практически у всех людей остаются ненужные вещи, которые очистить, подравнять и приспособить к производству тележки. Ведь главное – не красота, а качественно выполненное устройство, с отличным функционированием. При этом вы сможете значительно уменьшить материальные затраты на приобретение деталей.

Заготовка для колесной оси

Для изготовления этой очень важной составной части агрегата обычно берут круг, выполненный из стали, диаметром около 3 сантиметров. При помощи сварки ось присоединяют к продольным шарнирам и опорам, находящимся по углам. Длина оси должна соответствовать расстоянию между колесами, чтобы последние находились под днищем кузова.

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Колеса

Выбор колес является самым простым действием при разрешении вопроса, как сделать тележку для мотоблока. Применяют диски от разнообразной сельскохозяйственной техники, мотоциклов, мопедов, автомобилей. Только нужно не забывать, что придется обтачивать ось, на которой они будут располагаться, чтобы ее диаметр совпадал с размерами подшипников в ступице.

Сцепка для прицепа

Поворотный узел устройства своими руками делают из стального куска металла, подходящего по габаритам. В нем сверлят или протачивают дырочку, которая предназначена для прохождения консоли. Сцепку рекомендуется изготавливать по чертежам телеги для мотоблока, при использовании подшипников определенного размера. Неподвижную оболочку детали располагают в корпусе поворотного узла и закрепляют с помощью сварки, а внутреннюю часть соединяют с консолью, хорошо проверив, чтобы отсутствовал люфт.

Как сделать днище тележки

Самым ненадежным, но быстрым способом изготовить днище для телеги является выполнение работ, применяя обрезную деревянную доску. Однако, если вы хотите получить прочное и долговечное устройство, то дно следует в качестве материала использовать металлические листы толщиной не менее 2 миллиметров. Тележка с таким днищем прослужит много лет, не прогнивая и не требуя частого ремонта.

Когда все промежуточные действия и составные части выполнены, можно приступать к сборке агрегата. Для этого лучше соблюдать определенную последовательность:

  1. Основную трубу приваривают к дополнительной, выполняющей ось для телеги. Можно также использовать любой готовый колесный узел транспортного средства.
  2. Сцепку мотоблока крепят к противоположной стороне трубы. Нужно убедиться в прочности сварки, чтобы в самый ответственный момент не отделились сваренные детали.
  3. Закрепляют прочно ступицы на концы главной оси, лучше всего также применяя сварку.
  4. Далее следует насадить колеса, зафиксировать их гайками и болтами, надежно и плотно закрутив, чтобы не потерять диски по дороге.
  5. Следом к началу трубы присоединяют приспособление для стоянки, чтобы прицеп занимал горизонтальное положение, когда он отцеплен от мототехники и стоит без работы.
  6. Последним этапом является присоединение кузова и крыльев.

После выполнения всех действий тележка почти готова к использованию. Следует просто прикрепить кресло и подножки для человека, который будет управлять агрегатом. Для этого используется руль и соответствующие рычаги. Удобство и комфорт водителя можно улучшить, приделав к сиденью спинку и обив ее мягким материалом, или просто подложив под спину подушку.

Ознакомившись с тем, как сделать телегу к мотоблоку, вы можете легко и просто, следуя изложенным инструкциям, изготовить устройство своими руками, значительно уменьшив материальные затраты, и получить отличного помощника при работе в саду и приусадебном участке, который позволит не только сохранить силы, но и сократить время. Вы сможете, не задумываясь, заниматься перевозкой собранного урожая, различных удобрений, материалов для строительства, используя для этого не автомобиль, а мотоблок.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 6; blockSettingArray[11][«elementPlace»] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

Прицеп для мотоблока Нева: фото, видео, чертежи

В весенний период, когда земля уже прогрелась, начинаются садово-огородные работы. Тогда продолжительность рабочего дня зависит не только от желания, но и от подручного инструмента. Прогресс и инновационные технологии не стоят на месте, современные приспособления добрались в самые глубинки. Сегодня самым популярным помощником рабочего человека считается мотоблок с различными видами дополнительных инструментов и прицепных устройств.

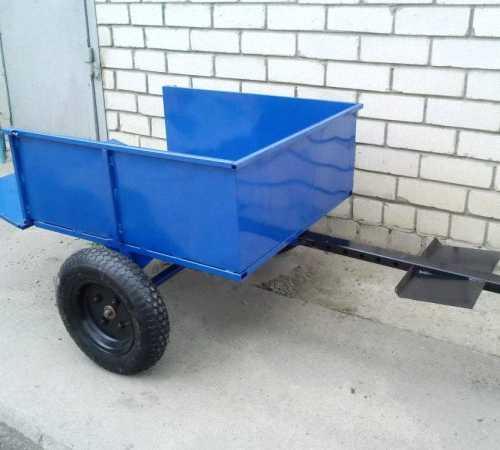

Коротко о прицепах для мотоблока Нева

Среди ряда известных марок и фирм особого внимания требует мотоблок Нева с прицепом. Импортный и отечественный производитель позаботился о стойкости двигателя, качестве выполнения разных видов работы, комфортной езде. Комплектация транспорта Нева простая: кузов, культиватор, плуг, тележка для мотоблока и, по желанию, еще много другого оборудования.

Прицепные устройства для мотоблока Нева изготовлены из прочного металла. Их грузоподъемность зависит от размеров, в идеале это ‒ 250-500 кг. Когда перевозить груз весом больше 350 килограмм, тележка для мотоблока Нева оснащается механическим тормозным приводом, чтобы легче было водить транспорт.

Более востребованный в садово-огородных работах прицеп, проверенный не одним фермером, для мотоблока Нева МБ-2. Благодаря откидным бортам в нем можно перевозить не только габаритные вещи, но и сыпучие вещества. Он оборудован тормозным приводом и не будет оказывать большую нагрузку на сам мотоблок, что несомненно выступает плюсом в его пользу.

Телега для мотоблока Нева своими руками

При желании, своими руками вы можете сделать прицеп для мотоблока Нева не хуже, чем от производителя. Для этого придется постараться, но в итоге получится отличных и бюджетный самостоятельно сделанный прицеп к мотоблоку Нева.

Алгоритм работ следующий:

  • собрать все детали и подготовить материалы;
  • выбрать тип кузова;
  • обрезать детали по чертежам «Мотоблок Нева с прицепом»
  • соединить детали и привести в порядок внешний вид прицепа (покрасить краской или лаком).

Подбираем материалы

Для прицепного устройства к мотоблоку Нева хорошо подойдет и дерево, и железо, можно также использовать материалы, которые остались после выполнение строительных работ. Рама для аппарата собирается из двух железных труб и колес, соединенных подшипниками. На готовый каркас болтами крепится кузов. Для большей надежности к прицепу обязательно крепятся ребра жесткости и углы с металлическими вставками. По желанию, борты могут открываться со всех сторон или же только с одной, оптимально ‒ задней.

Также своими руками можно изготовить и более сложные модели тележек для мотоблока Нева. Выбрав тройное сцепное устройство и более высокие колеса, получится совсем другая модель. Немного времени и желания сделать самостоятельно такого помощника создаст уникальную модель телеги для мотоблока Нева.

pro-motobloky.ru

Прицеп для мотоблока собственными руками

В необходимости наличия мотоблока в собственном хозяйстве уже мало кто сомневается, а вот о приобретении дополнений к нему, как правило, начинают задумываться чуть позже. Прицеп для мотоблока своими руками — это вовсе не недостижимая мечта. Собрать такую конструкцию под силу практически каждому, имеющему минимальный опыт слесарных работ и владеющему знаниями, оставшимися после уроков труда в школе.

Есть несколько способов сконструировать прицеп для мотоблока самостоятельно, но мы рассмотрим самый доступный из них. Не стоит пугаться слишком большого объема работы, так как на самом деле при наличии всех необходимых материалов процесс не займет и одного дня.

Есть несколько способов сконструировать прицеп для мотоблока самостоятельно

Самый простой вариант

Данный вариант прекрасно подойдет тем, кто желает получить дополнительного помощника по хозяйству, не тратя при этом слишком много времени и сил. Даже самая маленькая стандартной конструкции телега для мотоблока облегчит процессы перевозки различных материалов, сбора урожая, посева в весенний и осенний сезоны.

В первую очередь определимся со списком материалов, необходимых для работы. Нам понадобятся:

  • уголок 25х25 и труба 60х30 миллиметров;
  • колеса и рессоры;
  • алюминиевый лист толщиной не более 2-х миллиметров;
  • стальной лист толщиной не более одного миллиметра;
  • швеллер №5;
  • элементы для крепежа;
  • болгарка, аппарат для сварки, лобзик и шуруповерт.

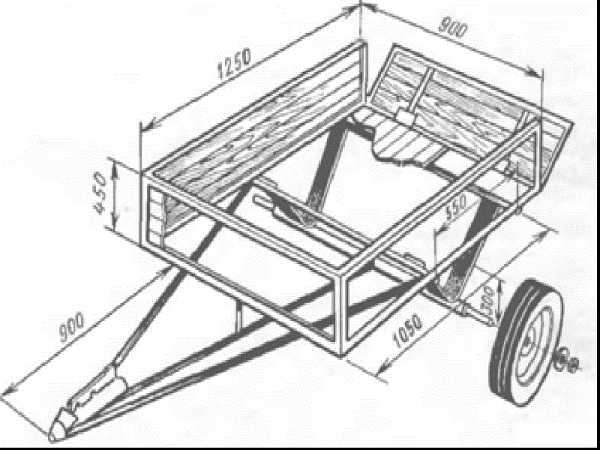

Чертеж прицепа для мотоблока

Для начала необходимо сварить каркасную решетку, которая и послужит основой телеги для мотоблока. Для этого берем две угловые траверсы 25х25 миллиметров (одна станет передней, а другая — задней поперечной) и лонжероны, сделанные из трубы 60х30 миллиметров. К трубам, установленным продольным образом, привариваем 4 стойки, сверху к стойкам необходимо приварить обвязки, сделанные из уголка 25х25 миллиметров.

Решетку получившейся платформы необходимо покрыть алюминиевым листом. Зафиксировать конструкцию можно с помощью соответствующих болтов. Далее нам пригодятся тонкие стальные листы, приваривая которые, зашиваем все борта.

Затем нужно изготовить балку. Для этого необходимо найти швеллеры одинаковой длины и вставить их друг в друга, впоследствии снабдив один из концов полученной конструкции соответствующей колесной осью.

Получившуюся в результате вышеописанных действий балку необходимо присоединить к лонжеронам. Делается это с помощью рессор. Их необходимо надеть на оси кронштейна и серьги, после чего приварить стремянки к основной балке.

Совершив все означенные манипуляции, можно заметить, что тележка для мотоблока уже практически готова.

На следующем этапе необходимо самостоятельно изготовить дышло из труб 60х30 миллиметров. Для тележки нужна двулучевая конструкция, которая собирается путем состыковывания передних концов труб и последующего приваривания их к тягово-сцепному корпусу.

Далее задние концы труб обязательно необходимо приварить внахлест в 20 сантиметров, соединяя их с передними концами лонжеронов.

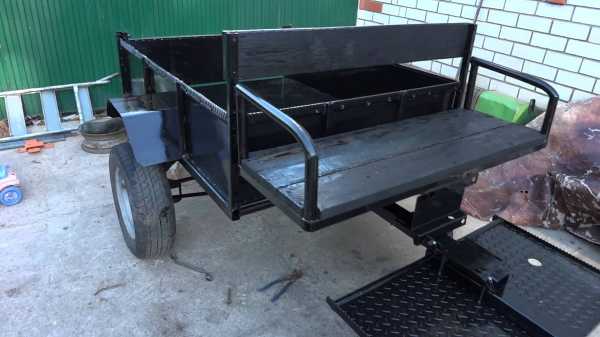

Чтобы сделать усовершенствованную тележку для мотоблока, нужно обладать определенными знаниями

На этом процесс сборки прицепа для мотоблока можно считать завершенным. При желании полученную конструкцию можно дополнительно оборудовать стоп-сигналами, огнями и поворотниками.

Сегодня в Интернете можно найти огромное множество инструкций по самостоятельному изготовлению столь необходимого в повседневной работе прицепа для мотоблока. Описанный нами вариант является одним из самых популярных и простых в реализации. Однако на основе уже существующего прицепа можно собрать более серьезные конструкции, способные выполнять множество дополнительных функций. Но для того чтобы сделать усовершенствованную тележку для мотоблока, нужно обладать определенными знаниями, в основе которых лежит умение делать чертежи и в дальнейшем работать по ним.

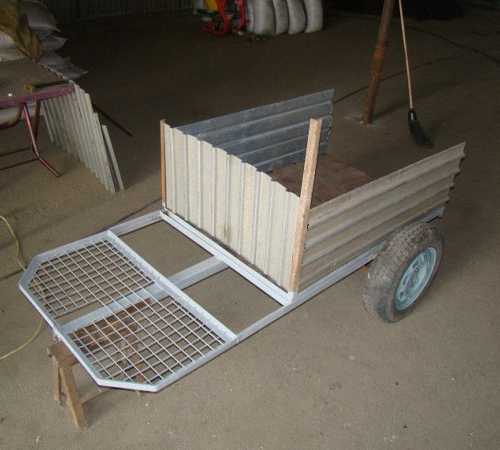

Собрать прицеп из подручных материалов обойдется значительно дешевле

Что лучше: сделать самому или купить б/у

Многих людей, которые сталкиваются с необходимостью приобретения прицепа для мотоблока, интересует вопрос: что лучше — купить прицеп для мотоблока б/у или же изготовить его самостоятельно? Однозначно ответить на данный вопрос трудно, так как все зависит от выгодности предложений и от ваших умений мастерить что-либо собственными руками. В чем плюс самостоятельного изготовления аксессуаров для мотоблока, спросите вы? Собирая прицеп самостоятельно, можно лично определять его габариты, какие-то дополнительные параметры, выбирать качественные материалы, которые прослужат не один год. К тому же собрать прицеп из подручных материалов обойдется значительно дешевле, чем купить даже сильно подержанную тележку.

koffkindom.ru

Мотоблок, который умеет почти все

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

www.ogorod.ru

Как сделать прицеп к мотоблоку своими руками

Мотоблок – самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

Оглавление:

  1. Характеристики и стоимость промышленных прицепов для мотоблоков
  2. Предварительные чертежи прицепа мотоблока
  3. Изготовление и сборка ходовой части самодельного прицепа
  4. Материал и конструкция рамы самодельного прицепа
  5. Из чего можно сделать каркас для тележки-прицепа
  6. Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки
  7. Тяжелый мотоблок. Как сделать прицеп из автодеталей

Характеристики и стоимость промышленных прицепов для мотоблоков

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т — 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг.  Средняя цена прицепа от 250$.

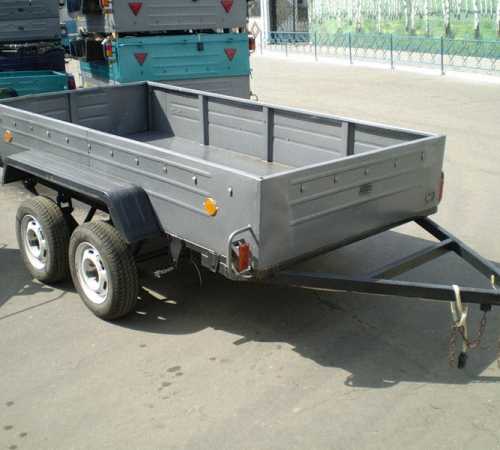

  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают  антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры — 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части – дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к  тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.



Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала:  металлического уголка, стальной  трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос  20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью.      Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

 Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

 Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

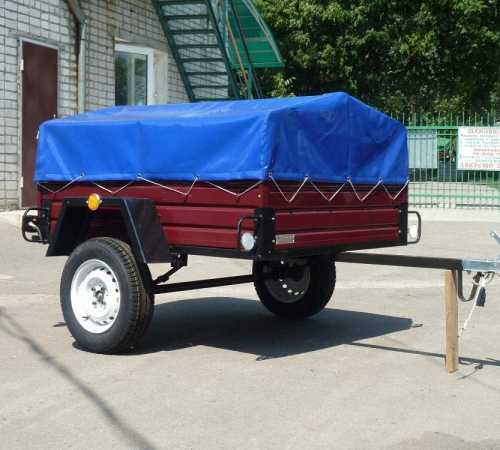

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

strport.ru

Размеры и чертежи прицепа для мотоблока

Одним из самых необходимых инструментов для каждого огородника, фермера или садовода, который владеет механизированной аграрной техникой, является прицеп для мотоблока. Используя мотоблок в хозяйстве, можно посадить, вспахать культивировать. А если к мотоблоку прикрепить прицеп, то получим отличного помощника, который сможет транспортировать довольно тяжелые грузы. Размеры прицепа для мотоблока рассчитываются таким образом, чтобы быть универсальным и многофункциональными агрегатом. Также они облегчают работу фермера, за счет наклона кузова и возможности открывать задний борт.

Оптимальные размеры прицепа для мотоблока

На большинстве прицепов можно работать сидя, благодаря установленному сидению. Прежде, чем подбирать прицеп для мотоблока, необходимо проверить его совместимость с самим мотоблоком. Также нужно учитывать прочность рамы и толщину стального листа, чтобы при эксплуатации мотоблока, не происходила деформация прицепа.

Давайте рассмотрим на конкретных примерах, каких размеров бывают прицепы.

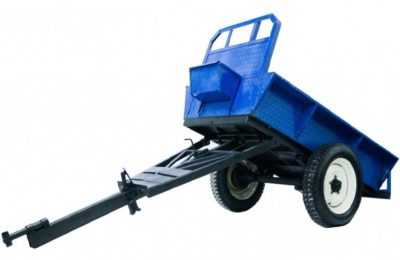

Прицеп самосвальный ПМ-0,6С. Длинна прицепа 1400 мм. Ширина прицепа 1000 мм. Грузоподъемность 350 кг.

Прицеп мотоблочный с рессорами 7С. Длинна прицепа 2900 мм. Ширина прицепа 1000 мм. Высота прицепа 1200 мм. Максимальная грузоподъемность 500 кг.


Прицеп к мотоблоку самодельный. Длинна прицепа 2250 мм. Ширина прицепа 965 мм. Высота прицепа 885 мм. Грузоподъемность 400 кг.

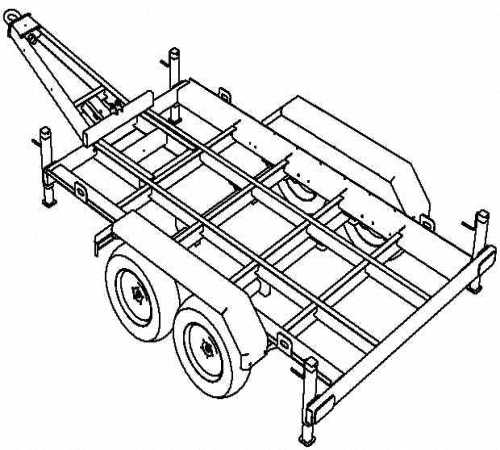

Чертеж прицепа к мотоблоку

Этот прицеп может использоваться как с мотоблоком, так и с легковым автомобилем, и является трансформированным агрегатом. Оснащен простой подрессоренной подвеской.

Одно из назначений прицепа — возможность перевозить мотоблок автомобилем. Узел «Вилка» позволяет погружать и разгружать мотоблок одному человеку без особых физических усилий.

При отсутствии легкового автомобиля, прицеп оснащается кузовом и подсоединяется к мотоблоку. Вместо фрез на мотоблок устанавливаются колеса. У прицепа хорошая подрессоренная подвеска, благодаря чему наблюдается отличная мягкость хода, хорошая продольная устойчивость и практически отсутствует жесткость. Части прицепа способны легко разъединяться, что позволяет компактно хранить прицеп, в разобранном состоянии.

Длинна кузова составляет 2320 мм, ширина 1590 мм, а высота 500 мм. Ширина колеи — 1490 мм. Размеры кузова: длинна 1500 мм, ширина 1200 мм, высота 300 мм. Размер вилки 500х300 мм.

Возможности комплектации

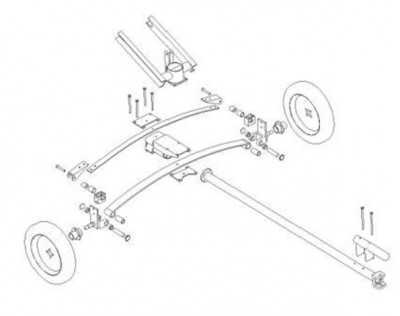

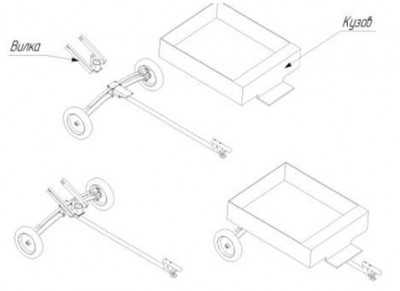

Все части по деталям

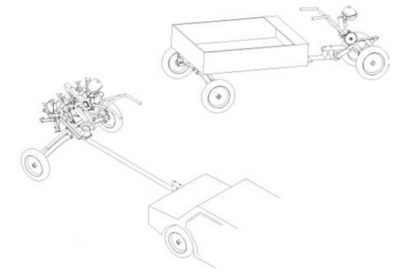

Варианты использования прицепа

Размеры прицепа

Главное цель прицепа — перевоз груза. Сам прицеп — это промежуточное звено при транспортировки груза. Следовательно первостепенная задача при создании прицепа — достижение малого веса и хорошей грузоподъемности. Все элементы конструкции прицепа рационально используются. Вес шасси — 25 кг. Вес перевозимого груза — 200 кг. При хранении прицеп занимает очень мало места, и легко помещается в легковой автомобиль.

motoblok-kultivator.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
