Мотоблок крот инструкция по эксплуатации: Мотоблок «Крот»: эксплуатация, параметры двигателя, отзывы

Содержание

обзор характеристик моделей. Настройка мотокультиватора в зависимости от задач

Простые в конструкции и эксплуатации мотоблоки марки Крот отечественные предприятия начали выпускать в конце 80-х годов. Тогда они оборудовались маломощным агрегатом и предназначались для узкого спектра работ. Собственники устройств жаловались на недостаточную производительность силовой установки, после чего мотоблок стали модернизировать.
На сегодня модель Крот 2 является одним из наиболее успешных многофункциональных мотокультиваторов. Малая по габаритам сельскохозяйственная спецтехника применяется для многообразных операций (прополки, рыхления, боронования, выравнивания). Мотоблок подойдет для некрупных участков земли площадью до 0,02-0,1 гектаров. Крот 2 можно применять с широкой линейкой дополнительного навесного оснащения. В стандартной комплектации модель предлагается с сошником и фрезой. функционально покупатель может приобрести плуг для вспашки земли, картофевыкапыватель для выкапывания клубней, дисковый или классический окучник для окучивания грядок. Существует возможность использования на модели Крот 2 сразу 6 фрез. При этом глубина рыхления варьируется в зависимости от длины установленного сошника. Спереди опять же можно прикрепить насосное оснащение МНУ-2 для подкачки воды.

Видео

Крот 2 не предназначен для автономной работы. Для того чтобы спецтехника не поднималась наверх или не застревала на месте, оператору необходимо в процессе эксплуатации регулировать глубину посредством рукоятки, приподнимая или вдавливая мотоблок в грунт.

Модель пользуется огромной популярностью у дачников и садоводов. Причин тому несколько:

высокие эксплуатационные характеристики;
мощный бензиновый агрегат с значительным моторесурсом и гильзованной поршневой;
надежный и мощный цепной редуктор;
компактность;
многофункциональность;
удобство регулировки работы техники по горизонтали и вертикали.

Последняя модификация мотоблока предназначена для эксплуатации на цельных землях и тяжелых грунтах.

Крот 2 разрабатывался на основе предыдущей модели Крот 1. В конструкции техники сохранились некоторые элементы предшественника. При этом на мотоблоке появилась задняя передача, которая существенно упростила полевые работы. спецтехника имеет одну переднюю и одну заднюю передачу. Среди конструктивных особенностей модели опять же следует выделить наличие усовершенствованного карбюратора, центробежного регулятора частоты вращения коленвала и нового воздушного фильтра.

Крот весьма легок в обращении и не требует большой площади для хранения. некрупные габариты максимально упрощают его перемещение. Мотоблок можно разместить даже в багажнике автомобиля.

Модель понравится многим своим эргономичным дизайном и удобным расположением управляющих компонентов.

Основные неисправности

Мотокультиватор МК-1А-02 “Крот” иногда требует ремонта. Рассмотрим основные поломки, которые требуют незамедлительного вмешательства оператора и быстрого ремонта агрегата:

Отсутствие зажигания.
Загрязнение воздушного фильтра.
Поломка редуктора.
Греется и глохнет мотор.
Посторонние шумы в мотоблоке.

Причин поломки агрегата может быть несколько:

Выход из строя или загрязнение свечи зажигания. В этом случае свечу необходимо либо хорошенько почистить и промыть, либо полностью заменить.
Проблемы со шлангом подачи бензина.
Нарушена изоляция высоковольтных проводов.
Проблемы в соединении проводов (электросеть не контачит).
Засорился фильтр. Его можно почистить, при сильных загрязнениях — заменить, благо, что эта запчасть всегда имеется в продаже.
Пластины маховика клинят магнитопроводы магнето.
Загрязнен карбюратор и потому машина глохнет (нагревается). Его необходимо тщательно вымыть, если неисправность не исчезает — заменить.
При наличии посторонних шумов долейте масла.
Заглох мотор — посмотрите, не закончилось ли топливо.
Обратите внимание на редуктор, возможно следует подтянуть болты и гайки, или же заменить сальники.

Как вы заметили, чаще всего причиной быстрого нагревания двигателя на мотокультиваторе “Крот” МК-1А-02 является его загрязнение, а затем идут неполадки с электроникой и проводкой.

Содержите мотокультиватор МК-1А-02 “Крот” в чистоте и ремонт вам долго не понадобится.

Магнето МБ-1 схема для мотокультиватора “Крот”

Предлагаем вам ознакомиться с усовершенствованной схемой магнето к мотокультиватору МК-1 “Крот”.

Технические характеристики

Рабочие параметры мотоблока Крот 2:

глубина обработки – 250 мм;
максимальная ширина обработки – 600 мм;
минимальная ширина обработки – 400 мм;
производительность при фрезеровании – 150-200 кв. м в час.

спецтехника имеет массу в 68 кг, что позволяет оператору прикладывать минимум усилий к ее перемещению.

Габаритные размеры модели:

длина – 1300 мм;
ширина – 550 мм;
высота – 1100 мм.

Расход Топлива

Средний показатель расхода топлива для мотоблока Крот 2 составляет 0,96 л/кВт в час. Топливный бак модели вмещает до 2,5 л (3,6 л) горючего.

Конструктивные особенности

Размеры «Крота» весьма эргономичны и примерно составляют 130х81х10,6 см. Такие габариты существенно облегчают хранение и перевозку устройства, а также делают его обслуживание гораздо более удобным.

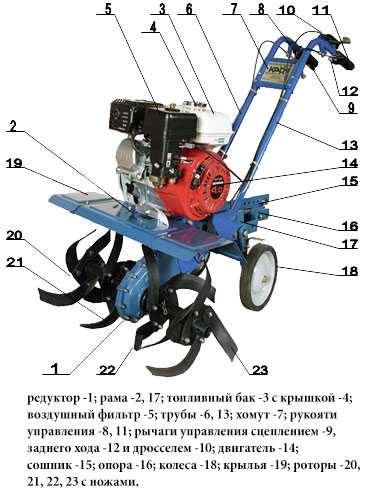

Мотоблок имеет довольно простое строение:

двигатель внутреннего сгорания;
рама;
редуктор;
кронштейн;
рукоятка;
съемные колеса.

Управление движением двигателя производится с применением специальных механизмов, как правило, они располагаются на рукояти, а насадки и колеса цепляются за редуктор. Фрезы изготовлены из довольно острой стали, благодаря чему они отличаются повышенной стойкостью к различным внешним неблагоприятным воздействиям. Это позволяет им находиться в неизменно активном состоянии на протяжении нескольких десятилетий.

Мощность моторов, в зависимости от модели, может достигать 6,5 литра. Рамы изготовлены из полурам, они цепляются к редуктору болтами.

Рукоятка трубчатая, она, как и кронштейн, крепится сзади мотокультиватора. На ручке имеются кнопки управления оборотами, а также сцеплением. Выходные валы мотокультиватора «Крот» дополнены фрезами, необходимыми для вспахивания земли, или же колесами, если требуется двигать телегу.

К раме обычно крепят двигатель внутреннего сгорания. Он при помощи клиноременной системы соединяется со входным валом на редукторе.

Последний является непременной частью конструкции установки, его основная роль — перевод крутящего момента прямо к узлам от двигателя.

На вал редуктора фиксируют фрезы. В классической комплектации их четыре, но нередко их число возрастает до шести. Фрезы отвечают за срезание верхнего слоя грунта, ну а насколько глубоким будет рыхление – это зависит от типа сошника.

Шкивы выполняют из алюминия, стали либо чугуна. В конструкцию входят два поршневых кольца. Материал, из которого они сделаны, во многом влияет на весь рабочий ресурс мотоблока.

За поддержание мощности установки и экономное потребление горючего отвечает воздушный насос, он очищает воздушные массы от пыли и других загрязняющих их частиц. Насос изготовлен из целлюлозы.

Двигатель

Последние модели Крот 2 оснащаются мощными 4-тактными силовыми установками иностранного производства. Органы управления двигателем расположены на руле (ручка регулировки дроссельной заслонки, рычаг управления заслонки карбюратора). 1-цилиндровый двигатель GreenField серии GX имеет верхнее расположение клапанов и поршневую с чугунной гильзой. Запуск мотора осуществляется посредством ручного стартера.

Характеристики агрегата GreenField:

рабочий объем – 0,198 л;
номинальная мощность – 6,5 л. с;
частота вращения – 3600 об/мин.

опять же Крот 2 оснащается отечественными 2-тактными двигателями меньшей производительности. К минусам данного мотора опять же относится некрупный ресурс работы – около 400 моточасов.

Силовые установки мотоблока не требовательны к типу топлива и работают на смеси бензина АИ-80 с маслом.

Инструкция по эксплуатации

Вспашка почвы

Основное предназначение любого из представленных мотокультиваторов “Крот” — вспашка почвы. Для этой цели могут использоваться прочные фрезы, диаметром 33 см, или же навесной оборотный плуг, крепящийся к культиватору сзади с помощью специальной сцепки. В первом же случае вспашка происходит благодаря движущимся фрезам, которые надеваются на вал редуктора.

Окучивание

Когда нужно окучить грядки применяется специальное приспособление — окучник. При этом фрезы снимаются, а на их место устанавливаются колеса с грунтозацепами из металла. К задней части “Крота” прикрепляется окучник (сошник снимаем).

Прополка

В борьбе с сорняками помогут специальные приспособления — полольники, которые надеваются на фрезы вместо съемных ножей. Если к задней части мотокультиватора прикрепить сошник, то кроме прополки будет производиться еще и окучка.

Посадка картофеля

Посадка картофеля и последующий сбор урожая — трудоемкое занятие для тех огородников, кто не успел приобрести мотокультиватор “Крот” любой модели. Кроме самого агрегата понадобится специальное прицепное оборудование — картофелесажалка и картофелекопалка. Попробовав всего один раз эти приспособления в работе, вы навсегда забудете о боли в спине и неимоверной усталости во время посадки и сбора картофеля.

Покос

Покос лужаек, газонов и пастбищ при помощи все того же агрегата будет осуществляться с помощью косилки, закрепленной в передней части агрегата. Все что нужно — закрепить пневмоколеса на валу редуктора, надеть ремни на шкивы косилки и мотокультиватора.

Перекачка жидкости

Для перекачки жидкости используется мобильная насосная станция, которая также закрепляется на культиваторе. Благодаря клиноременной передачи агрегат соединяется с двигателем “Крота”, при этом не забываем снять клиноременную передачу с редуктора.

Отзывы о мотоблоке Крот

Владельцы мотоблока Крот в первую очередь выделяют надежность данного аппарата. По этому показателю он превосходит все аналогичные модели. Понравится и многофункциональность модели. Посредством техники можно выполнить множество работ, а дополнительное оснащение предлагается за сравнительно немалую стоимость.

Крот 2 способен работать в напряженных условиях и на тяжелом грунте. Твердая глиняная корка для данной техники особой проблемой не является, опять же как и несколько дней многочасовой работы. Правда, собственники модели рекомендуют тщательно следовать инструкции на мотоблок и выполнить предварительную обкатку двигателя, чтобы избежать проблем в будущем.

SONY DSC

Силовая установка является наиболее проблемным элементом данной техники. Несмотря на замену старого мотора на иностранный агрегат, все недочеты устранить не удалось. Мощности двигателя не всегда хватает, а сам он регулярно перегревается. Однако ресурс нового агрегата собственника порадует, поскольку ломается мотор нечасто.

Мотоблок в базовой комплектации оснащается четырьмя фрезами. Согласно инструкции, он может обрабатывать землю с глубиной вспашки до 2500 мм и шириной захвата до 600 мм. Фактически данных параметров достичь крайне тяжело. Реальная глубина вспашки редко превосходит 150 мм.

Остальные элементы модели Крот 2 серьезных нареканий не вызывают. Рукояти и рама модели очень прочные и усиливать их не приходится в отличие от большинства современных мотоблоков. Ременная передача, редуктор, сцепление и фрезы функционируют очень хорошо.

Крот 2 – профессиональная спецтехника, которая понравится большинству фермеров и дачников благодаря отличному сочетанию некрупный стоимости, достойного качества и широкого набора функций.

Сфера применения

Культиватор «Крот»-1А справедливо считается одним из самых первых российских агромашин сельскохозяйственной мало габаритной агротехники, которая используется с целью провести не глубокую обработку (фразерование без пластового оборота) — до 30 сантиметров, — боронование, разрыхление, пропалывание междурядий и выравнивание. Как написано в инструкции по эксплуатации, «Крот» мотокультиватор «Крот» МК-1А-02 эффективно использовать на собственных садовых, огородных, приусадебных участках, обрабатываемая площадь которых находится в пределах 0,04-0,10 гектаров. Более подробно об этом можно прочитать, открыв специальную брошюру «Мотокультиватор MK-1А-02 «Крот» инструкция по эксплуатации МК-1А- 02 ».

Мотокультиватор «Крот» МК-1А-02 является не заменимым агропомощником для любого агронома и человека, тесно связанного с сельским хозяйством. Мотокультиватор «Крот» МК-1А имеет компактные размеры, при этом, эта агромашина достаточно высокопроизводительная. Она способна очень быстро и беспроблемно подготовить к посадке почву, окучивать и пропалывать грядки. Мотокультиватор «Крот» «Крот»-1А идеально подходит также для посадке различных сельскохозяйственный культур, например, картофеля.

Фрезы и другие дополнительные детали к агромашине Важное значение имеют запчасти на мотокультиватор «Крот» МК-1А-02. В набор к устройству при покупке прилагаются четыре фразы. Их нужно зафиксировать с разных сторон редукторного вала. Как вариант, можно одновременно применять шесть фрезов.

Чтобы выкапывать или окучивать картофель, фрезы заменяются другими запчастями на мотокультиватор «Крот» МК-1А-02 — колесами. А сошник заменяется плугом или окучивателем.

Для проведения поливочных работ, используют такие запчасти, как насосное агрооборудование МНУ-2. Оно прикрепляется впереди агросистемы, к нему дополнительно прикрепляется клиноременная передача (ее можно отсоединить от мотоблочного редуктора).

Заключение Надеемся, что данная статья помогла Вам составить самое полное впечатление о работе данного вида оборудования, разобраться во всех функциональных нюансах и сфере использования описанной агротехники.

Мотокультиватор “Крот” МК-1А-02 выпускается отечественным . Первые агрегаты были выпущены производителем в 80-х годах прошлого века. Эти устройства, хоть и отличались (характеристиками, устройством, принципом запуска и работы, прицепным оборудованием и т. д.) от современного моторизированного культиватора “Крот” МК-1А-02 , но были оценены по достоинству владельцами огородов, теплиц (хозяйств небольшого размера). С самого момента появления “Крот” стал показателем надежности, прочности, функциональности и высокой технологичности.

Описание

Современный агрегат с маркировкой МК-1А-02 был модернизирован, в результате чего увеличилась его мощность (2,6 л/с) и, соответственно, производительность. Двухтактный двигатель, работающий на смешанном топливе (бензин + масло) способен обеспечить бесперебойную работу мотокультиватора на протяжении долгого времени. Сравнительно небольшой вес (всего 48 кг) позволяет без особого труда транспортировать технику в любое место, требующее обработки мотокультиватором.

С помощью культиватора Крот можно производить следующие агротехнические работы на участке:

вспашка грунта любой тяжести;
прорезание почвы под посев;
посадка картофеля;
окучивание посаженных растений;
прополка от сорняков;
выкопка картофеля;
покос;
уборка снега;
транспортировка грузов и т. д.

Все вышеописанные функции доступны со специальным навесным и прицепным оборудованием, которое можно купить или сделать самостоятельно ориентируясь на рисунки представленные в интернете.

Технические характеристики

Параметр	Значение

Страна производитель	Россия
Диаметр фрез	33 см.
Мощность	2.6 л.с.
Количество скоростей	1 вперед/0 назад
Реверс	Нет
Рулевая колонка	1 положение
Ширина захвата	35-60 см.
Глубина захвата	25 см.
Вес	48 кг.
Габариты	1300x810x1060 мм.

Мотоблок «Крот» – особенности эксплуатации :: SYL.ru

Идеальный баланс сладкого и острого: готовим горчично-медовый соус

Стрижки 2023 года: как выбрать нужный тренд под свой тип лица и волос

Какие два наиболее распространённых стереотипа о полных людях

Нужна морковь, свекла и немного печени: готовим вкусный и простой салат

Модные стрижки для женщин за 60 с полным лицом: прически, корректирующие черты

Креативные идеи для рукодельниц по оргнизации бижутерии (фото)

Силикагель поможет. Как сохранить украшения новыми надолго

Магнезий и витамин С: редис — отличный спутник периода повышенной заболеваемости

Что насыпать в ботинки, чтобы ноги не потели, даже зимой

На скорую руку: модные быстрые прически на зимние торжества на короткие волосы

Автор Тимошенко Михаил December 30, 2015

На протяжении десятилетий мотоблок «Крот» остается отличным помощником при выполнении приусадебных и сельскохозяйственных работ. Продуманная конструкция агрегата способствует применению целого ряда навесных приспособлений для обработки земли.

Простота обслуживания и эксплуатации делает мотоблок «Крот» одним из лучших решений для заядлых дачников.

Конструкция

Бензиновый мотоблок «Крот» состоит из рамы, на которую посажен редукторный двигатель. Для ручного управления предусмотрены специальные держатели. Возможность применения дополнительного оборудования обусловлена наличием кронштейна в задней части агрегата. Рычаги сцепления и регуляции оборотов двигателя расположены на рукоятях.

Технические характеристики

Мотоблок «Крот» отличается следующими рабочими параметрами:

Объем двигателя до 60 см³.
Мощность мотора – от 5,5 до 6,5 тыс. об/мин.
Объем топливного бака – 1,8 л.
Ручной запуск при помощи стартера.
Бесконтактная электронная система зажигания.

Эксплуатация мотоблока «Крот» – общие указания

Агрегат предназначен для применения в условиях, характерных для большинства климатических зон России. Однако для увеличения срока службы и повышения надежности, рекомендуется в строгости следовать техническим предписаниям, выполнять регулярное техобслуживание и соблюдать правила хранения мотоблока.

При введении в эксплуатацию агрегат должен пройти обкатку на протяжении первых 20 часов. Процедура предполагает постепенное повышение нагрузки на двигатель и плавное увеличение глубины вспашки.

В процессе обработки почвы крайне важно следить, чтобы пространство между фрезами и корпусом не забивалось грунтом, сорняками. Несоблюдение требования может вызвать разрыв ремня вариатора. По этой причине необходимо вовремя выключать мотоблок для устранения препятствующих работе предметов.

Мотоблок «Крот» – инструкция по эксплуатации

Согласно требованиям, отдельные виды работ нуждаются в применении различных навесных приспособлений:

Вспахивание почвы выполняется с использованием ножевых фрез, расположенных на валах редуктора. Для регуляции глубины обработки на кронштейнах закрепляется специальный сошник.
Базовая комплектация предполагает наличие двух внутренних (обработка тяжелых грунтов) и наружных фрез (легкая почва).
Для уборки сорняков прибегают к использованию специальных полольников Г-образной формы.
Обработка грядок картофеля производится благодаря установке на место сошника окучивателя. Данное приспособление обычно отсутствует в базовой комплектации мотоблока.
Уборку картофеля выполняют грунтозацепами, смонтированными на место фрез, а также картофелекопалками, установленными вместо сошника. Подобные насадки также продаются отдельно.
Применение культиватора предполагает возможность скашивания травы. Выполняется операция при помощи сенокосилки, что навешивается в фронтальной части агрегата. На валу мотоблока содержится специальный шкив, который соединяет редуктор и косилку ременной передачей.
Эксплуатация мотокультиватора предусматривает возможность откачивания воды из открытых водоемов. Специальное оборудование устанавливается на раму агрегата. При этом удаляется ремень тягового редуктора.

Безопасность

Как безопасно использовать мотоблок «Крот»? Инструкция по эксплуатации содержит ряд обязательных требований, соблюдение которых позволяет продлить жизнь агрегату и избежать получения травм.

Любая настройка, ремонт и техническое обслуживание мотокультиватора проводится при выключенном двигателе с переведением ручки газа в режим «Стоп». Поскольку эксплуатации агрегата сопутствует сильный нагрев мотора, во избежание получения ожогов запрещается прикосновение к его элементам. Заправка мотоблока и замена масла происходит с соблюдением общих правил пожарной безопасности.

Хранят мотокультиватор в хорошо проветриваемом помещении, условия которого исключают скапливание паров топлива, а также контакт горючего с нагревательными приборами, открытым пламенем.

Обращение с агрегатом требует нахождения пользователя на безопасном расстоянии от режущих фрез. Желательно эксплуатировать мотоблок при наличии специального защитного кожуха.

Активизация задней передачи допускается при незафиксированном и выключенном сцеплении, отсутствии преград на пути движения в обратном направлении. В случае внезапного возрастания оборотов мотора ручка газа переключается в положение «Стоп».

В итоге

Владельцы мотоблоков «Крот» отмечают их исключительную универсальность, а также высокую надежность при выполнении широкого ряда работ на приусадебных участках. Согласно указанным качествам, агрегаты данной категории превосходят большинство отечественных мотокультиваторов. Такое оборудование предлагается потребителям за относительно невысокую стоимость с возможностью применения многочисленных приспособлений для обработки почвы.
