Мотоблок Фаворит — производитель, технические характеристики, инструкция по эксплуатации

Производитель мотоблока Фаворит — завод имени Дегтярева (ОАО ЗиД). Трижды орденоносное Открытое Акционерное Общество «Завод имени В.А. Дегтярева» является современным многопрофильным предприятием, крупнейшим во Владимирской области и одним из ведущих машиностроительных предприятий страны.

Его история началась в годы первой мировой войны, когда русская армия ощутила острую нехватку автоматического стрелкового оружия. В 1916 году в Петрограде было создано Первое русское акционерное общество ружейных и пулеметных заводов, чтобы реализовать предложение датского синдиката «Dansk Rekilriffel Syndikat» о строительстве в центре России нового пулеметного завода.

27 августа 1916 г. началось возведение первых корпусов Ковровского пулеметного завода. Эту дату принято считать днем рождения завода (имя В.А. Дегтярева предприятие носит с 1949 г.). 12 августа 1917 г. артиллерийскому приемщику были сданы первые ружья-пулеметы системы датского конструктора Мадсена.

Свыше 50 лет ОАО «Завод им.В.А.Дегтярева» господствует на российском рынке мотопродукции. В его арсенале целая гамма различной техники, начиная от малокубатурных 36-кубовых мокиков и заканчивая200-кубовыми двух-, трех- и четырехколесными мотоциклами.

Основная продукция военного назначения, но есть и продукция гражданская, в том числе мотоблоки Фаворит и культиваторы Лидер.

Мотоблок Фаворит — технические характеристики

Глубина обработки почвы, ммдо 250
Ширина захвата, мм (в зависимости от устанавливаемых фрез)350 — 620 — 890
Колея (регулируемая), мм350 — 475 — 600
Дорожный просвет, не менее, мм135
ДвигательОдноцилиндровый, дизельный, четырехтактный,
с принудительным воздушным охлаждением
Трансмиссиясцепление ременное
Ременьтип В (Б)-850 IV ГОСТ 1284. 1-80
Редуктор двухвальный шестеренчатый
— передаточное отношение редуктора двигателя2,27
Тип заливаемого масла: — в редуктор мотоблока ТАД-17и или МС-20
— в редуктор двигателямасло моторное SAE 10W-30 API SF или SG
Количество заливаемого масла, см3 , не менее:
— в редуктор двигателя
 50
— в редуктор мотоблока 1100
Отбор мощности со шкива
Мощность, л.с.6,0
Модель двигателя173F
Передачи2 вперед, 1 назад, реверс
Емкость топливного бака, л  4
Средний эксплуатационный расход топлива, л/ч1,3
Сухая масса, кг73
Габариты, в состоянии для транспортировки:
Длина, мм, не более925
Ширина, мм, (при максимальной колее) не более660
Высота (без учета регулировки руля), мм940

 Основные расходные материалы согласно руководства пользователя:

  • ремень для мотоблока Фаворит —  типа В (Б)-850 IV ГОСТ 1284. 1-80
  • масло в редуктор двигатель мотоблока — масло моторное SAE 10W-30 API SF или SG
  • масло в редуктор — ТАД-17и или МС-20
  • масло в двигатель — сведения по топливу и маслу на двигатель даны в руководстве по эксплуатации на двигатель.

Мотоблок Фаворит — инструкция по эксплуатации  скачать

Путем перестановки шкивов можно расширить диапазон скоростей движения мотоблока от 3 до 11 км/ч.

Для обеспечения удобства пользования мотоблоком руль с органами управления имеет возможность регулировки по высоте и углу поворота в горизонтальной плоскости.

Применение специальных антивибрационных ручек руля позволило снизить до минимума негативное воздействие вибрации на руки и повысить комфортность работы оператора.

Мотоблок комплектуется фрезами — культиваторами, которые позволяют проводить обработку почвы, в зависимости от установки двух, четырех или шести фрез с оптимальной производительностью.

Важной особенностью мотоблока является наличие пневматических шин, которые обеспечивают дорожный просвет 150 мм и значительно улучшают его функциональность при перевозке грузов.

Приведем самую важную информацию из инструкции по эксплуатации мотоблоков Фаворит, с рисунками вы ознакомитесь скачав руководство пользователя с нашего сайта.

Эксплуатация мотоблоков Фаворит ОАО ЗиД

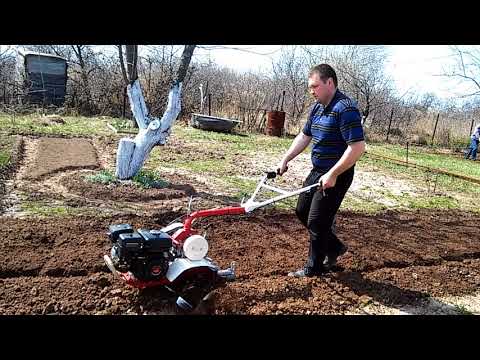

 Культивирование. Культивацию почвы рекомендуется проводить на второй передаче. Изменение скорости культивирования достигается за счет изменения передаточного отношения клиноременной передачи путем перестановки шкивов, установленных на редукторе двигателя и редукторе мотоблока (см. раздел 7.4). После изменения передаточного отношения клиноременной передачи произведите ее регулирование (см. раздел 7.3).

Произведите запуск двигателя. Включите вторую передачу. Включение передачи необходимо производить при положении рычага сцепления «Выключено». Медленное перемещение рычага сцепления из положения «Выключено» в положение «Включено» вызовет вращательное движение роторов, установленных в данный момент на выходном валу редуктора мотоблока. Глубина обработки почвы (до 25 см) зависит от положения сошника: чем глубже входит сошник в землю, тем глубже ее обработка.

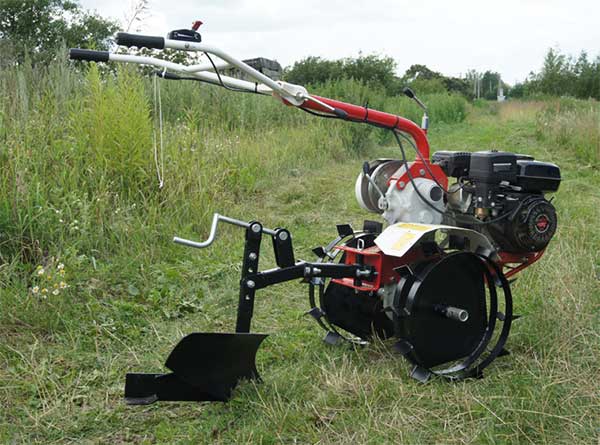

Установку требуемого положения сошника производите после выбора необходимой глубины обработки почвы. Обработайте небольшой участок почвы, определите, на какую глубину входят вращающиеся ножи, и установите сошник в нужном Вам положении. Если требуемая глубина не достигается, снимите одну пару роторов. Необходимая ширина обрабатываемой почвы регулируется путем установки двух, четырех, или шести роторов. Если двигатель мотоблока увеличивает обороты с одновременным уменьшением глубины обработки, нажмите на рукоятки руля, заглубите сошник. Если мотоблок не движется вперед, а роторы «зарываются», слегка приподнимите его за рукоятки руля и выведите из этого положения. Если мотоблок «уводит» в сторону обработанного участка, значит, часть ротора идет по обработанной почве. Сместите мотоблок в противоположную сторону.

При обработке рыхлой почвы следите, чтобы роторы не углублялись полностью в почву, вызывая тем самым перегрузку двигателя. На твердых почвах, целинных и задерненных участках обработку производите в несколько проходов, каждый раз увеличивая глубину обработки, меняя положение сошника. При этом достигается хорошее дробление комков почвы и обеспечивается наиболее равномерная ее структура. Обработка вышеуказанных почв должна проводиться с минимальной частотой вращения ножей культиватора (на 1-ой передаче).

Во избежание затаптывания обработанной почвы предусмотрена возможность поворота рукояток руля на необходимый угол, что позволяет оператору находиться сзади, сбоку от мотоблока. В процессе работы пространство между роторными ножами и корпусом редуктора может забиваться травой и корнями растений. В этом случае, во избежание повреждения клинового ремня немедленно остановите мотоблок и удалите застрявшие там растения и посторонние предметы.

При культивации почвы постоянно следите за сохранением горизонтального положения мотоблока. При культивации почвы на склонах будьте особенно внимательны при смене направления движения. Направляйте культиватор по диагонали или поперек поверхности склона. Не допускается перемещение культиватора по склону с уклоном более 15º. 13 По окончании работы на мотоблоке: — переведите рычаг управления сцеплением в положение «Выключено»; — переведите рычаг управления дроссельной заслонкой в положение «Стоп»; — включите нейтральную передачу редуктора; — выключите зажигание нажатием кнопки «Стоп»; — закройте топливный кран. Проведите необходимое техническое обслуживание

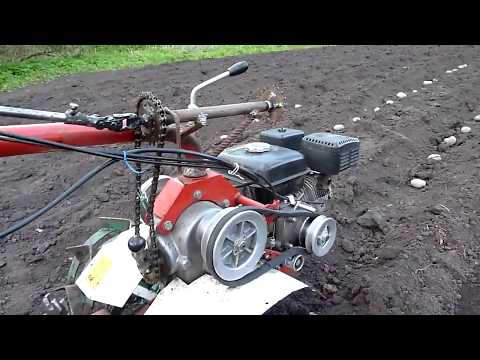

Регулирование клиноременной передачи для мотоблока Фаворит  МБ — 3, МБ — 4, МБ — 5

Регулирование клиноременной передачи производите перемещением двигателя относительно рамы. Для этого снимите кожух и ослабьте гайки крепления двигателя к раме и перемычки между редуктором двигателя и опорой руля. Двигатель располагается таким образом, чтобы при включенном сцеплении ветвь ремня прогнулась от усилия пальца руки на 30…40 мм на равноудаленном расстоянии между шкивами. При включенном сцеплении ремень не должен касаться верхнего и нижнего ограничителей. Зазор между ремнем и верхним ограничителем должен быть в пределах 1… 3мм. Зазор между ремнем и нижним ограничителем в пределах 7. ..15 мм (Рис. 7).

Натяжение троса сцепления регулируйте с помощью винта регулировочного (рис. 11), ослабив контргайку на корпусе рычага сцепления. Натяжение троса сцепления должно быть минимальным, но не вызывать проскальзывания клинового ремня. Критериями отказа и предельного состояния ремней следует считать обрыв, трещины глубиной до несущего слоя, расслоение более чем на 1/3 длины и невозможность компенсации удлинения ремня в приводе мотоблока. ВНИМАНИЕ! При закреплении двигателя проверяйте расположение рабочих ручьев шкивов клиноременной передачи, они должны располагаться в одной плоскости. Допустимое отклонение не более 2,5 мм.

Мотоблок Фаворит — официальный сайт производителя  — http://www.zid.ru

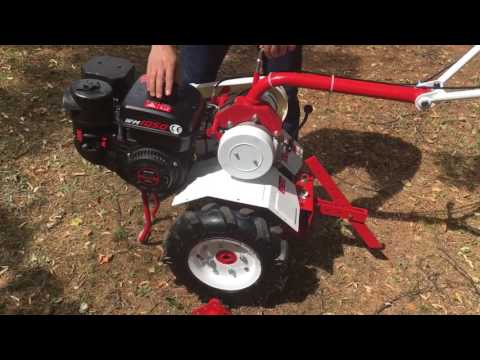

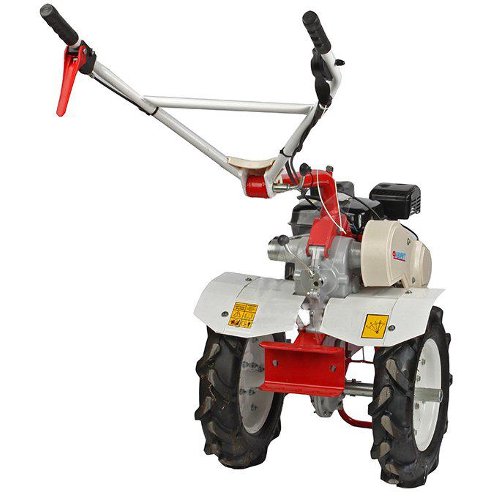

Мотоблок Фаворит — фото



Мотоблок Фаворит

Каталог

ДВИГАТЕЛЬ: Lifan 5,5 — 6,5 л.с., возможна установка двигателей других производителей.
ПРИВОД: ременное сцепление+шестеренчетый редуктор; 2 передачи вперед/1 передача назад.
ВЕС: 73 кг
СТАНДАРТНЫЙ КОМПЛЕКТ: 6 элементов почвенной фрезы; специальные защитные диски; пневмоколеса

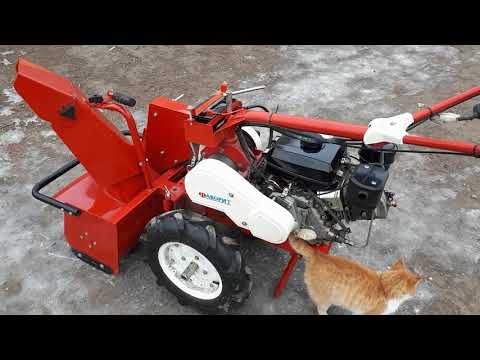

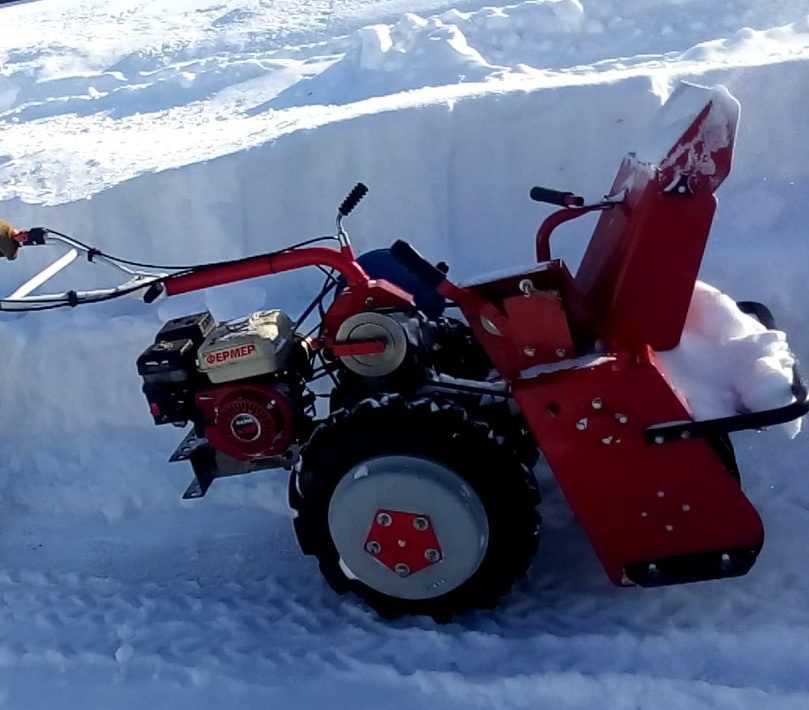

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ: плуг; окучник; копалка; косилка; тележка; снегоуборка.
Тестировался мотоблок с двигателем Lifan 168-F/2 (5,5л.с.). Такой двигатель часто устанавливается на многих моделях инструмента с бензоприводом. Мотоблоки МБ могут комлектоваться двигателями: Honda, Briggs&Stratton и многими другими.  В омплекте с мотоблоком идут почвенные фрезы и пневмоколеса с мощным высоким протектором. Ширина рабочей колеи может быть установлена в трех вариантах: 350мм, 475мм, 600мм в зависимости от структуры почвы.

Управление мотоблоком достаточно простое и удобное. Запуск двигателя, выбор передачи, установка оборотов двигателя, ключение сцепления. Проверка мотоблока была проведена на большом участке поля с разным покрытием: свежепаханное, заросшее сорняком, дикая целина. Операции по обработке для испытаний: вспахивание, культивация, скашивание сена, перевозка грузов.

ОБРАБОТКА
Ширина культивации с разным набором фрез составляет 350мм, млм 620мм, или 890 мм, глубина обработки почвы — до 25 см. Если работы мотоблоком ведется рядом с грядками необходимо монтировать на колеса защитые диски. Для работы в режиме культивации необходимо произвести замену пневмоколес на почвенные фрезы, зафиксировать сошник для регулировки глубины вспашки. Эта операция проводится с помощью отвертки, пассатижей и гаечных ключей, занимает всего несколько минут.  Фрезы устанавливают  количестве, необходимом для разных условий, в зависимости от свойств грунта и глубины работы. На покрытии типа «целина» нельзя устанавливать все фрезы из комплекта и работать с максимальной глубиной, так как будет очень сложно управлять культиватором. На регулярно обрабатываемой земле можно и нужно использовать максимальный комплект почвенных фрез, это даст макимальный результат и не сильно повлияет на скорость обработки.

ПРИЦЕП
Прицеп очень полезен любому владельцу мотоблока. Дает возможность перевозить на большие расстояния разные грузы, кроме того можно нагрузить прицеп различным навесным оборудованием для мотоблока, доехать до места работы и подключить его. Например такое очень удобно во время сенокоса. Мотоблок с нагрузкой способен развивать скорость  3 км/ч на 1-ой передаче, 9 км/ч — на 2-ой передаче. Максимальная грузоподъемность прицепа до 300 кг , считается без веса оператора мотоблока. Крепление прицепа к мотоблоку делается быстро. без применения инструмента. Дышло прицепа вставляют в узел сцепки мотоблока и фиксируют пальцем-шкворнем. На дышле прицепа установлены: педаль тормоза, рычаг стояночного тормоза, стояночноя опора прицепа. Борта у прицепа откидываются для удобства погрузки/разгрузки. Есть фунция опрокидывания с сторону задней части прицепа, для разгрузки песка и других сыпучих грузов. При полной загрузке мотоблок с прицепом уверенно едет по любой почве, и по траве и по полю.

КОСИЛКА
Для данной модели мотоблока выпускается роторная сенокосилка модель КР1. Срезание травы косилка производит тремя комплектами специальных ножей, установленных с возможностью поворота на дисках, вращающихся в противоположные стороны. Такая конструкция ножет дает возможность безопасно работать на обычной гладкой поверхности, на бугристых участках, на участвках с камнями. Рабочие ножи косилки двусторонней заточки, трапециевидной формы, при износе с одной стороны ножи переставляются. На косилке имеется защитный резиновый фартук против летящих камней, веток и т.п. Для подключения косилки сначала снимается защитная крышка со шкива отбора мощности, присоединяется косилка, натягивается приводной ремень от вала отбора мощности к косилке, переворачивается руль. Вся работа с косилкой идет в режиме заднего хода.  При проверке эффективности косилка отлично показала себя на поле со свежей высокой травой, и на засохшем бурьяне.

Для правильного выбора сложного электрооборудования и бензотехники рекомендуем изучить раздел паспорта для электроинструмента.

Основные навесные приспособления для вашего мотоблока BCS

Поскольку мотоблоки становятся все более популярными, на рынке появилось больше навесного оборудования, чем когда-либо прежде.

Вот что вам нужно для начала.

Как вы, наверное, знаете, одним из самых популярных инструментов в мелком фермерском хозяйстве является мотоблок БКС. BCS был популяризирован такими фермерами, как JM Fortier, около десяти лет назад, и с тех пор он стал опорой в садоводческих и приусадебных сообществах.

За последние 10 лет на рынке появилось все больше и больше приспособлений для тракторов BCS. По словам Джоэла Дюфура из Earth Tools (крупнейший продавец мотоблоков и навесного оборудования в США), в 2000 году BCS America продала восемь навесных орудий, подходящих для их мотоблоков.

Сегодня Earth Tools предлагает более пятидесяти совместимых навесных орудий для мотоблоков от BCS America и сторонних разработчиков. Некоторые из них даже разработаны собственными силами.

Со всеми навесными орудиями, представленными на рынке, вот краткое руководство по новым интересным продуктам, которые обязательно помогут вам на ферме или в приусадебном хозяйстве.

Земля Туклс

Бестселлеры

Итак, для тех, кто только что приобрел мотоблок BCS (или думает об этом), в какое навесное оборудование стоит инвестировать? Неудивительно, что ответ зависит от того, для чего вы будете использовать свой трактор. Как сообщает Джоэл, самыми продаваемыми орудиями Earth Tools являются:

  • Роторный плуг : используется для основной обработки почвы, а также для помощи в формировании постоянных гребней
  • Задний культиватор : используется для основной обработки почвы и открытия новых земель
  • Роторная борона : горизонтально перемешивает почву, а не вертикально, как фреза с задними зубьями
  • Цеповая косилка : вертикально вращающиеся ножи мелко измельчают материал
  • Косилка с косилкой : обычно используется на небольших участках сена или соломы для срезания органического материала у основания

Подробнее: Вот некоторые вещи, которые следует учитывать, если вы думаете о приобретении мотоблока.



Для No-Tillers

Учитывая растущую популярность нулевой обработки почвы, многие из самых продаваемых навесных орудий для мотоблоков Earth Tools хорошо работают в системе низкой обработки почвы. Например, роторный плуг, ротационная борона и цеповая косилка особенно хорошо подходят для выращивания овощей по технологии No-till.

На рынке также есть другие орудия, которые выполняют важные функции в системе с низкой обработкой почвы. Обжимной ролик, например, обрезает покровные культуры на месте, тем самым создавая слой мульчи для посадки.

Аналогично, по мере того, как подкормка грядок компостом становится все более популярной, передняя тележка может значительно облегчить задачу, чем разбрасывание вручную. А кто не мог использовать силовую тачку вообще на ферме или в усадьбе? Земляные инструменты

Для поселенцев

На рынке также имеется множество новых инструментов для поселенцев. Установленные на BCS дровокол, измельчитель пней и снегоочиститель могут значительно облегчить вашу работу.

Earth Tools также производит генераторную установку, позволяющую использовать BCS в качестве портативного генератора для электроснабжения всей фермы или приусадебного участка.


Подробнее: Не терпится заняться фермерством? Аренда земли может помочь вам начать раньше.


Основы

Для нового или потенциального владельца BCS почти бесконечные варианты навесного оборудования могут быть пугающими. К счастью, основы BCS не изменились.

Трактор остается мощной, универсальной и надежной машиной, которая облегчит вашу жизнь на ферме или в приусадебном хозяйстве.

Вам просто нужно решить, для чего вы будете использовать машину чаще всего.

Не бойтесь покупать инструменты со временем. Возможно, для начала вам понадобится только роторный плуг и цеповая косилка. Вы всегда можете приобрести дополнительные насадки в будущем.

Наконец, найдя местного продавца, с которым можно работать, задайте ему вопросы о том, какое оборудование он бы порекомендовал.

Прелесть BCS в ее универсальности. Румпель может стать генератором за считанные минуты. И теперь, когда на рынке появляется все больше и больше навесного оборудования, эта универсальность будет только расширяться.

Модель 732 — BCS America

Модель 732

Оснащенная двигателем Kohler Ch495, модель 732 является самой экономичной из моделей с дифференциальным приводом.

Перейти к обзору

  • $4 149,00 — 4 624,00

Вариант 2: 4 149,00 долл. США — трактор 732 (стартер с отдачей) 4 499,00 долл. США — трактор 732 (электрический пуск) 4 274,00 долл. США — трактор 732 (стартер с ручным стартом с модернизацией колес 5×10) 4 624,00 долл. США — трактор 732 (модернизация с электростартером и 2 колесами 5×900) Количество

Build My BCS > Артикул (только для тестирования): Пожалуйста, выберите 8C1K12808C1K22808C1K1280-5x108C1K2280-5×10

»

Меня невероятно вдохновляет мой BCS, и я счастлив, что у меня также есть роторный плуг, позволяющий укладывать постоянные грядки с минимальной обработкой почвы.

Салли Р. | Кауаи, Гавайи

[ПОДРОБНЕЕ]

В корзину

Посмотреть корзину

ХАРАКТЕРИСТИКИ

  • Дифференциальный привод с блокировкой дифференциала по требованию
  • Полноприводная передача с шестернями из термообработанной стали и встроенными шарикоподшипниками
  • Муфта двухконусная
  • Лучшая гарантия в отрасли
  • Ограниченная пожизненная гарантия на коробку передач*
  • 3 года гарантии на двигатель
  • Удобное челночное управление вперед/назад
  • Легко регулируемые антивибрационные рули с поворотом на 180º
  • 7 Настройки вертикального руля (спереди и сзади)
  • 3 положения горизонтального руля (спереди и сзади)
  • Две рабочие скорости в каждом направлении
  • Транспортная скорость (только для заднего крепления)
  • Доступен с ручным пуском или электрическим пуском (с резервным пуском)

СПЕЦИФИКАЦИИ

Двигатель:
Kohler Command Pro Ch495
Опция электрического запуска:
Да
Трансмиссия:
Полный привод
Тип сцепления:
Двойной конус, подпружиненный
Конфигурация оси:
Дифференциальный привод с блокировкой
Рабочие шестерни:
2 вперед, 2 назад
Скорости рабочих передач:
0,68 и 1,6 мили в час
Скорость транспортного механизма:
7,6 миль/ч
Стандартный размер колеса/шины:
4x10x18″; дополнительный размер: 5x10x19″
Вес:
275 фунтов (с 26-дюймовым румпелем)

ОБЗОР

Модель BCS 732 — это самый экономичный трактор, предлагаемый с дифференциальным приводом, с большим количеством функций, большей мощностью и большей универсальностью, чем модели с прямой осью.

Позволяя каждому колесу вращаться независимо от другого, дифференциальный привод устраняет усилие, необходимое для поворота тракторов с прямой осью. Модель 732, обладающая маневренностью «в мгновение ока», является логичным выбором при кошении с такими насадками, как 26-дюймовая щеточная косилка* и 24-дюймовая цеповая косилка*. Для садоводства в стесненных условиях круговых домов и заборов возможность легкого поворота является практически обязательной.

Если требуется положительное сцепление обоих колес для скашивания на крутом склоне или сдувания снега на скользкой поверхности, дифференциал можно «заблокировать» в положении положительного привода простым движением рычага назад. Переместите рычаг вперед, когда он не нужен, и трактор вернется к дифференциальному приводу.

Модель 732 оснащена двигателем Kohler Command Pro Ch495 (9,5 л.с.) и может использоваться с широким спектром навесного оборудования, включая 26-дюймовый культиватор, роторный плуг* и 53-дюймовую косилку с серповидным стержнем.
