Краны мостовые специальные магнитно-грейферные (КМЭСМГ) предназначены для одновременной или раздельной транспортировки сыпучих или кусковых навалочных  материалов (песка, глины, гравия, цемента, руды, угля), а также таких ферромагнитных грузов как металлолом, металлопрокат, чугун, скрап.

Благодаря своей универсальности магнитно-грейферные краны широко применяются для работы на шихтовых дворах, востребованы при проведении работ на открытых участках, но могут использоваться и в тяжёлых температурных условиях литейных цехов. При этом для работы с ферромагнитными материалами используют электромагниты, а для перегрузки сыпучих и кусковых грузов, в том числе металлической стружки – канатные или навесные электромеханические или электрогидравлические грейферы различной формы.

Магнитно-грейферный кран может оснащаться одноканатным, двухканатным или четырёхканатным грейфером, а также многочелюстными грейферами для работы с труднозачерпываемым материалом, например крупнокусковой рудой. В зависимости от назначения магнитно-грейферный кран комплектуется круглыми электромагнитами для захвата металлолома и скрапа или прямоугольными для транспортировки сортового проката, слябов или рельсов.

Приводной грейфер и электромагнит навешиваются непосредственно на крюковые подвески, а питание навесного грузозахватного оборудования осуществляется с помощью приводных кабельных барабанов, установленных на раме тележки. Магнитно-грейферные краны при демонтированных электромагнитах или грейферах могут работать со штучными грузами в крюковом режиме.

В зависимости от назначения магнитно-грейферные краны выполняют с одной тележкой, оборудованной магнитной и грейферной лебёдкой или с двумя тележками: магнитной и грейферной. При этом компоновка механизмов на одной тележке может быть вдоль или поперек пролёта крана, а двухтележечные магнитно-грейферные краны могут иметь двухбалочное или трёхбалочное исполнение с параллельным движением тележек. На тележке установлены два механизма подъёма, каждый из которых  управляется от своего преобразователя частоты. За счёт этого возможна независимая, одновременная, а также синхронная работа обоих подъёмов.

При компоновке узлов крана мы принимаем во внимание технологическую специфику  производства заказчика, а также индивидуальные требования, отражённые в техническом задании на кран. При производстве мостового специального магнитно-грейферного крана мы используем комплектующие ведущих производителей и проверенных поставщиков.

---

Ниже приведены технические характеристики базовой линейки мостовых специальных магнитно-грейферных кранов. По вашему желанию значения параметров могут быть изменены, для этого заполните опросный лист на мостовой магнитно-грейферный кран.



---

«Технорос» имеет богатый опыт проектирования, производства и поставки специальных магнитно-грейферных кранов для разных отраслей промышленности.



Назад в каталог

Мостовой грейферный кран: назначение, принцип работы, виды

В современных условиях, когда высокий темп производства работ требует проведения быстрых технологических операций, невозможно представить крупный промышленный объект без грузоподъемного оборудования. Оно имеет уникальные технологические параметры, позволяющие выполнять различные подъемно-транспортные работы.

Храмов Григорий

Специальные подъемные машины используются для транспортировки крупногабаритных грузов, расплавленного металла, воспламеняющихся веществ и монтажа крупных, монолитных конструкций.

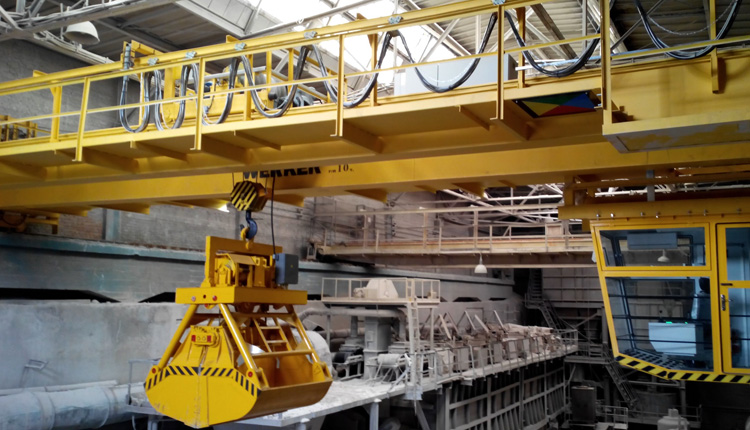

Грейферные краны относятся к классу мостовых кранов. Их основная работа- подъем и транспортирование сыпучего сырья, кусковых материалов, а также штучных габаритных конструкций. Такие механизмы широко применяются для работы в промышленных цехах, как внутри помещения, так и на открытых эстакадах.

Устройство

Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.



Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.

Назначение

Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:

• насыпная плотность материала;
• ширина челюстей и расстояние между режущими кромками;
• податливость груза внедрению грейфера;
• коэффициент уплотнения материала.

Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:

• песок сухой тяжелый;
• свинцовый и железорудный концентрат;
• уголь;
• гипс кусковый;
• глинозем;
• зерно пшеницы;
• каменноугольный кокс;
• порошкообразный апатит.

Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.

Принцип работы

Принцип работы агрегата связан с последовательностью циклических операций. Расстояние между режущими кромками стенок, образующих челюсти грейфера, обозначается символом L. Раскрытый ковш, при наибольшем значении L, опускается на груз. Замыкающий канат приводит в действие траверсы, которые сближаются по определенной траектории, преодолевая при этом сопротивление груза. С его помощью происходит запасовка материала грейфером. Подъем груженого ковша выполняется поддерживающим канатом и начинается после того, как происходит полное замыкание стенок устройства. Затем механизмы перемещают закрытый грейфер на определенное место для разгрузки. После раскрытия челюстей материал высыпается из емкости под действием сил собственного веса.

Кран с грейфером управляется грейферной лебедкой. Она обеспечивает скорость замыкающих и поддерживающих канатов. Конструкция лебедки представлена блоками, связывающими двигатель и барабан. В процессе зачерпывания груза лебедка направляет замыкающий канат, перемещая его в верхнее положение. При этом лебедка регулирует натяжение поддерживающего каната, которое не должно препятствовать проникновению ковша в материал и зачерпыванию.

Классификация

В зависимости от устройства грузоподъемного механизма грейферные краны имеют разную конструкцию:

1. Канатные грейферные установки. Раскрытие и закрытие ковша происходит с помощью замыкающих и поддерживающих канатов. Различают одноканатные, двухканатные и четырехканатные грейферные краны. Более целесообразным считается использование четырехканатных агрегатов, которые имеют парное сцепление обоих видов строп. Такое устройство позволяет создать максимальное закрытие ковша, за счет специальных систем полиспаста. Они предназначены для транспортировки грузов объемом от 0,4 до 16 м³.
2. Моторные грейферные краны. Грузозахватный орган состоит из нескольких частей и приводится в действие с помощью кранового электрического привода. Приспособление передает сигнал на барабан и систему полиспаста, обеспечивающих открывание и закрывание ковша. Такой образец наиболее ремонтопригоден.
3. Гидравлический кран. Работа машины обеспечивается гидравлической аппаратурой
   — гидроцилиндрами и гидростанцией. Они могут применяться для влажных грузов, имеющих высокую плотность.

Современный вид грузозахватного органа также приобрел ряд модификации для удобства работы с различными материалами:

1. Для сыпучего сырья грузоподъемное оборудование представляет собой двухчелюстной объемный ковш.
2. Для транспортировки круглых лесоматериалов применяются захваты-клещи. Их может быть два или четыре. Удлиненное тяговое устройство предназначено выполнения для влажной и термической обработки древесины.

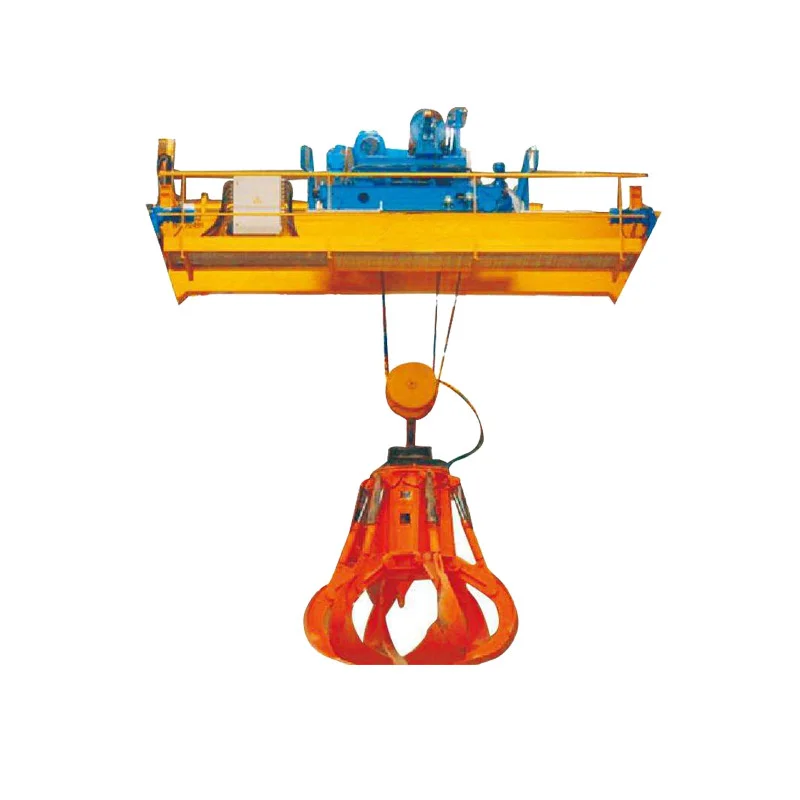

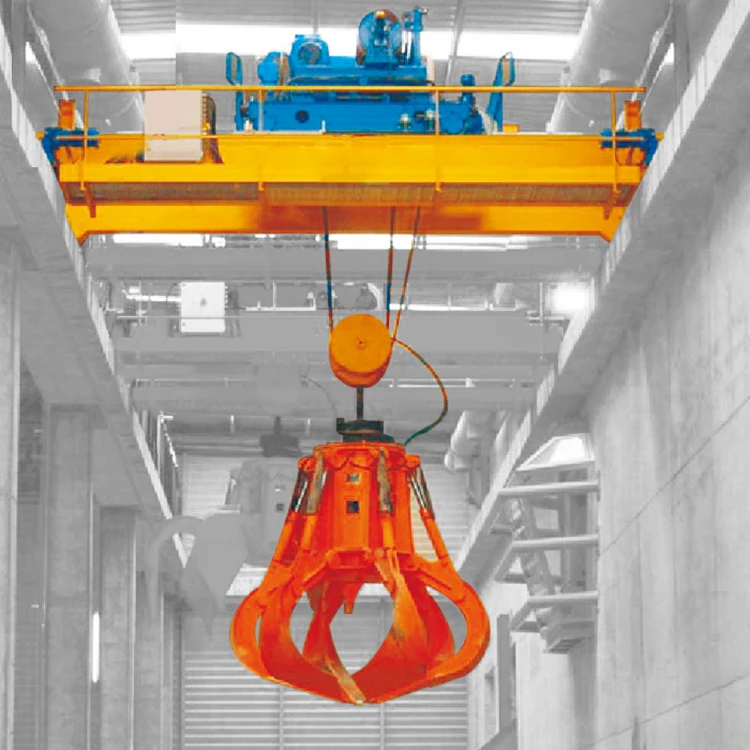

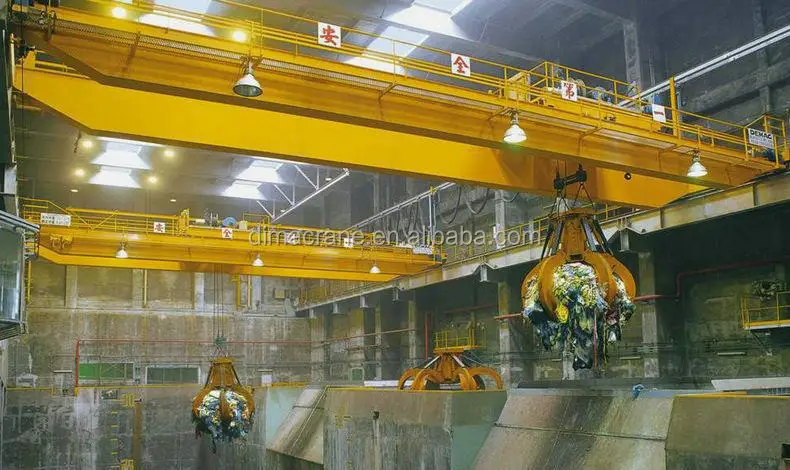

3. Многочелюстные грейферы для металла. В зависимости от объема выполняемых работ может быть 4-8 челюстей разного вида. Обладают высокой грузоподъемностью. Такая модификация часто дополнена электромагнитным устройством для эффективной транспортировки металлических конструкций. Грузоподъемный электромагнит представлен литым корпусом из стали с высоким показателем магнитной проницаемости. С корпусом крана магнит соединен сваркой или болтами.
4. Грейферные краны с уменьшенной высотой. Их применение целесообразно для эксплуатации в условиях ограниченного пространства, например в промышленном цехе. Их конструкция облегчена за счет отсутствия траверс. При этом такие агрегаты обладают небольшой массой, зачерпывающей способностью в среднем до 0,6 м³.
5. Грейферы для крановых установок. Они отличаются компактными размерами, небольшой массой и многофункциональностью. Существуют различные конфигурации и формы приспособлений, как для работы с металлом и деревом, так и для песка.

Грейферные краны предназначены для работы с тяжелыми грузами. Их основная особенность в строении грузозахватного органа, который представляет из себя объемный ковш для подъема и переноса сыпучих материалов.  Модификации грейферных кранов различны, в зависимости от выполняемого объема и типов работ. Производители обращают внимание на многофункциональность технологических процессов, выполняемых с помощью таких грузоподъемных машин. Поэтому заводы-производители готовы изготавливать комплектующие для грейферных кранов по заданным техническим условиям.

Высокая производительность и эффективность этого оборудования определяет его популярность на промышленных производствах.

Поделитесь этой статьей:

Еще информация по теме

Грузоподъемное оборудование

Козловой кран

В условиях крупных промышленных производств для перемещения грузов широко используется козловой кран. С его помощью происходит не тольк…

Грузоподъемное оборудование

Мостовой кран

Кран мостовой представляет собой грузоподъёмное оборудование, которое активно используется на производственных предприятиях, складах, с…

Грузоподъемное оборудование

Подъемный кран

Увеличение объема строительства жилых и промышленных зданий рождает необходимость в упрощении технологии производства работ. Поэтому со…

Грузоподъемное оборудование

Мостовой однобалочный кран

Мостовой однобалочный кран – грузоподъемная конструкция, предназначенная для перемещения негабаритных грузов по 3 осям. Этот механизм п…

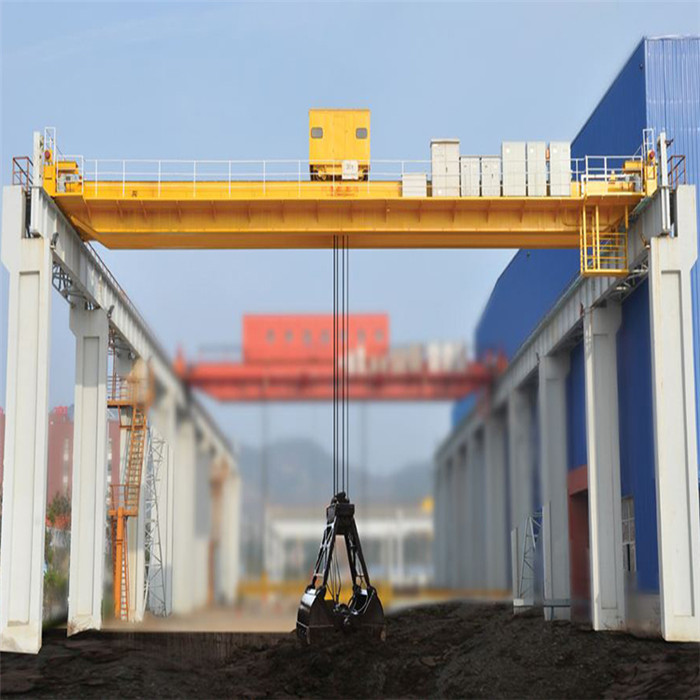

Мостовой кран с грейферным ковшом

Описание продукта

Продукт

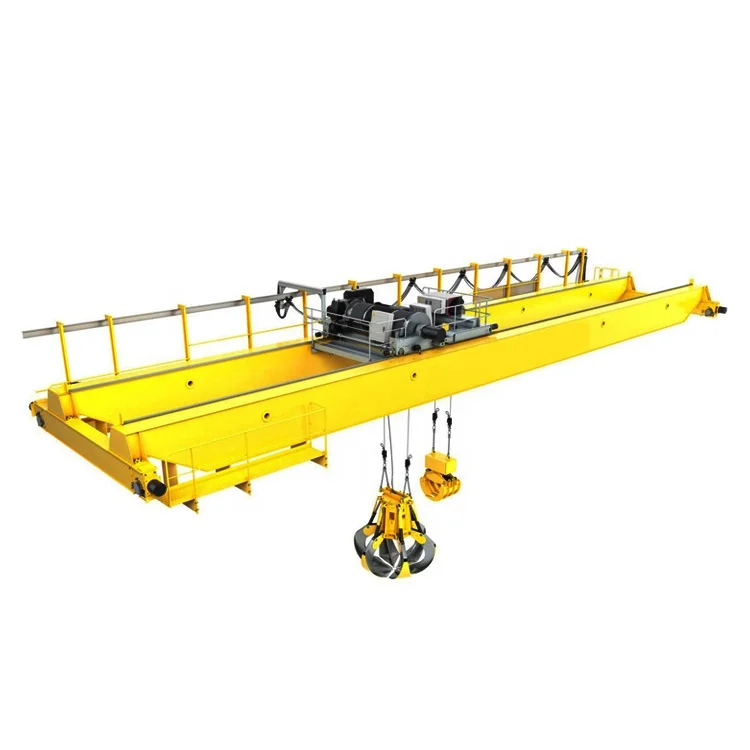

Мостовой кран с грейферным ковшом представляет собой разновидность мостового крана большой мощности для захвата и погрузки угля, золы, угольной пустой породы и

других сыпучих грузов и материалов. Мостовой кран с грейферным ковшом

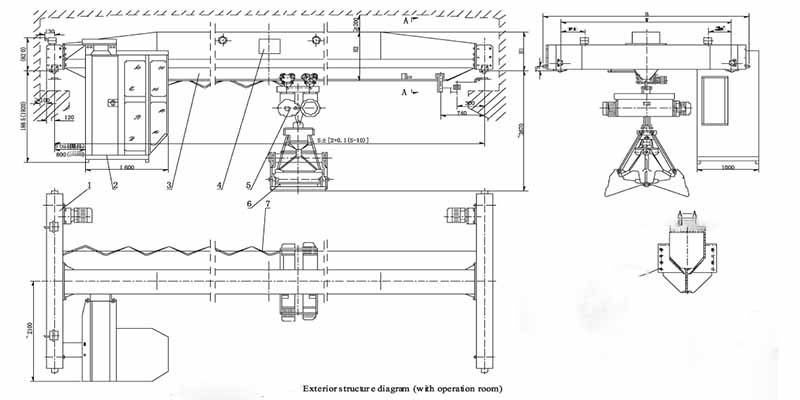

состоит из главной балки, концевой тележки, подъемной тележки, грейферного ковша и электрических частей. Как правило, система электропитания для тележки и крана представляет собой фестонную систему и систему сборных шин.

Преимущества:

1

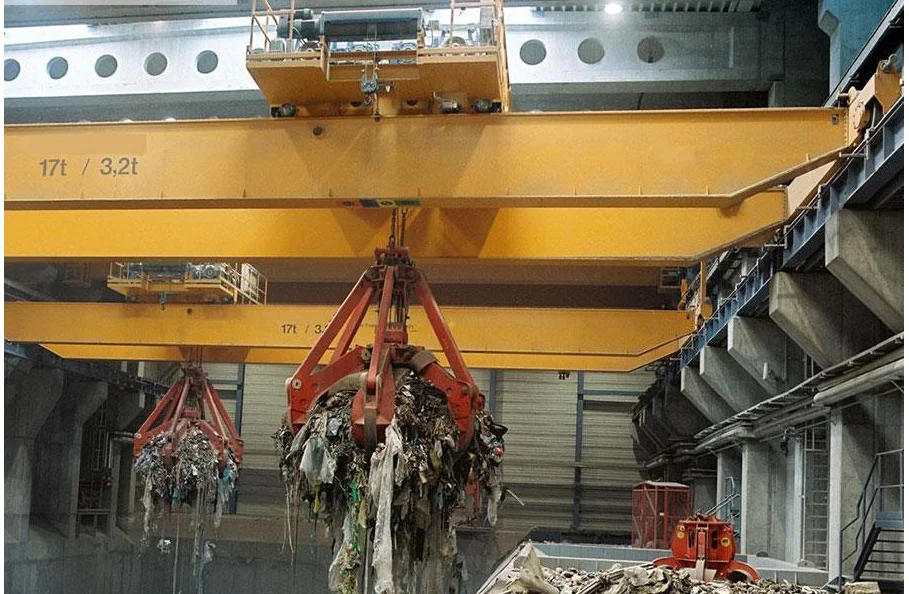

Грейферные краны оптимальной конструкции широко используются для обслуживания складов и бункеров с автоматическим, полуавтоматическим и ручным управлением.

2

Лазерный измеритель высоты оснащен грейферным мостовым краном. Грейферные краны могут работать круглосуточно.

3

Защитные устройства, такие как концевые выключатели для подъема и ТТ, оборудованы для безопасного подъема и перемещения.

4

Устройство защиты от перегрузки повышает безопасность работы;

5

Простое и удобное управление достигается за счет дистанционного управления грейферными кранами.

6

Оснащенные двухскоростным механизмом, наши грейферные краны обладают лучшими рабочими характеристиками с точки зрения точности.

7

Защита от низкого напряжения, защита от чередования фаз и устройство аварийной остановки предназначены для захвата кранов.

8

Установлены предупредительные индикаторы: мигающие огни и звуковой сигнал.

01

Главная балка

Основная балка содержит коробку балки, платформу, пантограф и

тележку.

Применяется дробеструйная обработка и высококачественная окраска, хорошо подобранная стальная пластина

, передовые технологии и оборудование для сварки.

02

Концевая балка

Концевая балка работает как длинноходный механизм и объединяет

с балкой, колесом, двигателем, редуктором, тормозом и другими деталями. Стальной лист

подвергается дробеструйной обработке, высококачественной окраске и материалам.

На несущих балках.



03

Тележка

Тележка состоит из двигателя, редуктора, тормоза, рамы тележки, барабана,

крюка, шкива и т. д. Она включает подъемный механизм и механизм поперечного перемещения

. Тележка строго разработана в соответствии с приложением

и рабочей средой.

04

Грейферный ковш

Грейферный ковш имеет множество спецификаций. Вы можете выбрать

подходящий вам.

Различные захваты могут быть оборудованы в зависимости от формы и размера

материала, например, механический захват с двумя или четырьмя канатами,

электрический гидравлический захват, ковш с шестью лепестками, захват из нержавеющей стали, захват для бревен и т. д.



05

Электрические детали

Мы предлагаем электрические детали лучших марок, а также два метода работы: наземный или в помещении, которые имеют открытую модель и могут быть установлены слева или справа в зависимости от практической ситуации

Технические параметры и применение

Грузоподъемность (т)		5	10	16	20
Пролет(м)		10,5-31,5		16,5-31,5
Высота подъема (м)		20	18	22	26
Рабочий класс		А6
Скорость (м/мин)	Подъемный подъемник	40,1	40,7	41,8	48,6
	Тележка путевая	44,6	45,6	43,2
	Кран передвижной	93,7/86,4	76/89	89/87. 3	87,3
Блок питания		380 В, 50 Гц, 3 фазы или индивидуальный дизайн

Расследование

Если вы хотите связаться с нами для получения дополнительной информации о наших продуктах, Пожалуйста, заполните форму ниже, спасибо.

Имя:

* Электронная почта:

Тел:

Компания:

* Содержание:

Двухтроллейный грейферный магнитный мостовой кран Производители и поставщики — Китайская фабрика

Категории продуктов

Свяжитесь с нами

Henan Kino Cranes Co. , Ltd

№ 730, Центр Синхай, район Хунци, Синьсян, Хэнань, Китай

Тел.: +86-373-3809044

M/P: +86-15737343262

Эл. Состояние: новый номинальный подъемный момент: 10kn-200 kn Макс. Подъемная нагрузка: 20 т Макс. Высота подъема: 35 м Пролет: 10,5-35 м Место происхождения: Хэнань, Китай (материк) Фирменное наименование: SINOKO CRANES Сертификация: CE ISO GOST BV TUV Гарантия: 1 год Послепродажное обслуживание…

0002 Обзор

Краткая информация

• Особенность: мост Кран

• Состояние: Новый

• . Подъемная нагрузка: 20 т

• Макс. Высота подъема: 35M

• SPAN: 10.5-35M

• Место происхождения: Хэнань, Китай (материка)

• Бр.0003

• Гарантия: 1 год

• Послепродажное обслуживание: Техническое обслуживание и ремонт в полевых условиях

• Тип крана: Мостовой кран

• Тип электрической лебедки: Тележка

• Канатный спуск: 1/2, 1/40321

  Ограничитель по перегрузке веса: включает

• Основные электрические детали: Siemens или Schneider Brand

• Буфер: высококачественный длинный срок службы полиуретановые материалы

• Режим управления.

  Упаковка и доставка

  • Сведения об упаковке

    Двойной мостовой кран с грейферным ковшом и магнитом 25 тонн:
    1. Электрические детали упакованы в ящики из высококачественной фанеры, чтобы уменьшить искажения при транспортировке.
    2. Главные балки, концевые балки и тележка/лебедка упакованы пластиковой тканью. Это может уменьшить истирание во время транспортировки.
    3. Если размер подходит для контейнеровоза, обычно в контейнере.

  • Порт

    Тяньцзинь или Циндао, Китай

  Hot Tags: мостовой кран с двойной тележкой и грейферным магнитом, Китай, завод, производители, поставщики, сделано в Китае
