Мостовые краны

Введение

Кранами называются грузоподъемные устройства, служащие для вертикального и горизонтального перемещения грузов на большие расстояния. По особенностям конструкций, связанным с назначением и условиями работы, краны разделяются на мостовые, портальные, козловые, башенные и др. В цехах предприятий электромашиностроения наибольшее распространение получили мостовые краны, с помощью которых производится подъем и опускание тяжелых заготовок, деталей и узлов машин, а также их перемещение вдоль и поперек цеха. Вид мостового крана в основном определяется спецификой цеха и его технологией, однако многие узлы кранового оборудования, например механизмы подъема и передвижения, выполняются однотипными для различных разновидностей кранов.

На электрических кранах устанавливают электродвигатели, пусковые и регулировочные сопротивления, тормозные электромагниты, контроллеры, защитную, пускорегулирующую, сигнальную, блокировочную и осветительную аппаратуру, конечные выключатели, токосъемники. Питание на кран подается или через троллейные проводники, неподвижно закрепленные на строительных конструкциях, и токосъемники, закрепленные на кране, или при помощи гибкого шлангового кабеля. Электродвигатели, аппараты и электропроводку кранов монтируют в исполнении, соответствующем условиям окружающей среды.

В зависимости от вида транспортируемых грузов на мостовых кранах используют различные грузозахватывающие устройства: крюки, магниты, грейферы, клещи и т.п. В связи с этим различают краны крюковые, магнитные, грейферные, клещевые и т.п. Наибольшее распространение получили краны с крюковой подвеской или с подъемным электромагнитом, служащим для транспортировки стальных листов, стружки и других ферромагнитных материалов.

У всех типов кранов основными механизмами для перемещения грузов являются подъемные лебедки и механизмы передвижения.

По грузоподъемности мостовые краны условно разделяют на малые (масса груза 5-10 т.), средние (10-25 т.) и крупные (свыше 50 т.).

Перемещение грузов, связанное с грузоподъемными операциями, во всех отраслях народного хозяйства, на транспорте и в строительстве осуществляется разнообразными грузоподъемными машинами.

Грузоподъемные машины служат для погрузочно-разгрузочных работ, перемещения грузов в технологической цепи производства или строительства и выполнения ремонтно-монтажных работ с крупногабаритными агрегатами. Грузоподъемные машины с электрическими приводами имеют чрезвычайно широкий диапазон использования, что характеризуется интервалом мощностей приводов от сотен ватт до 1000кВт. В перспективе мощности крановых механизмов может дойти до 1500 –2500 кВт.

Мостовые краны в зависимости от назначения и характера выполняемой работы снабжают различными грузозахватными приспособлениями: крюками, грейферами, специальными захватами и т.п. Мостовой кран весьма удобен для использования, так как благодаря перемещению по крановым путям, расположенных в верхней части цеха, он не занимает полезной площади.

Электропривод большинства грузоподъёмных машин характеризуется повторно — кратковременном режимом работы при большей частоте включения, широком диапазоне регулирования скорости и постоянно возникающих значительных перегрузках при разгоне и торможении механизмов. Особые условия использования электропривода в грузоподъёмных машинах явились основой для создания специальных серий электрических двигателей и аппаратов кранового исполнения. В настоящее время крановое электрооборудование имеет в своём составе серии крановых электродвигателей переменного и постоянного тока, серии силовых и магнитных контроллеров, командоконтроллеров, кнопочных постов,онечных выключателей, тормозных электромагнитов и электрогидравлических толкателей, пускотормозных резисторов и ряд других аппаратов, комплектующих разные крановые электроприводы.

В крановом электроприводе начали довольно широко применять различные

системы тиристорного регулирования и дистанционного управления по радио каналу или одному проводу.

В настоящее время грузоподъемные машины выпускаются большим числом заводов. Эти машины используются во многих отраслях народного хозяйства в металлургии, строительстве, при добыче полезных ископаемых, машиностроении, транспорте, и в других отраслях.

Развитие машиностроения, занимающиеся производством грузоподъемных машин, является важным направлением развития народного хозяйства страны.

1 КРАТКАЯ ХАРАКТЕРИСТИКА МОСТОВОГО КРАНА.

Электрические подъёмные краны — это устройства служащие для вертикального и горизонтального перемещения грузов. Подвижная металлическая конструкция с расположенной на ней подъемной лебёдкой являются основными элементами подъёмного крана. Механизм подъемной лебёдки приводится в действие электрическим двигателем.

Подъемный кран представляет собой грузоподъемную машину циклического действия, предназначенную для подъема и перемещения груза, удерживаемого грузозахватным устройством (крюк, грейфер). Он является наиболее распространенной грузоподъемной машиной, имеющей весьма разнообразноеМостовой кран (рисунок 1) представляет собой мост, перемещающейся по крановым путям на ходовых колесах, которые установлены на концевых балках. Пути укладываются на подкрановые балки, опирающиеся на выступы верхней части колонны цеха. Механизм передвижения крана установлен на мосту крана. Управление всеми механизмами происходит из кабины прикрепленной к мосту крана. Питание электродвигателей осуществляется по цеховым троллеям. Для подвода электроэнергии применяют токосъемы скользящего типа, прикрепленные к металлоконструкции крана. В современных конструкциях мостовых кранов токопровод осуществляется с помощью гибкого кабеля. Привод ходовых колес осуществляется от электродвигателя через редуктор и трансмиссионный вал.

Любой современный грузоподъемный кран в соответствии с требованиями безопасности, может иметь для каждого рабочего движения в трех плоскостях, следующие самостоятельные механизмы: механизм подъема — опускания груза, механизм передвижения крана в горизонтальной плоскости и механизмы обслуживания зоны работы крана (передвижения тележки).

Грузоподъемные машины изготовляют для различных условий использования:

по степени загрузки, времени работы, интенсивности ведения операций, степени ответственности грузоподъемных операций и климатических факторов эксплуатации.

К основным параметрам механизма подъёма относятся:

грузоподъемность, скорость подъема крюка, режим работы, высота подъема грузозахватного устройства.

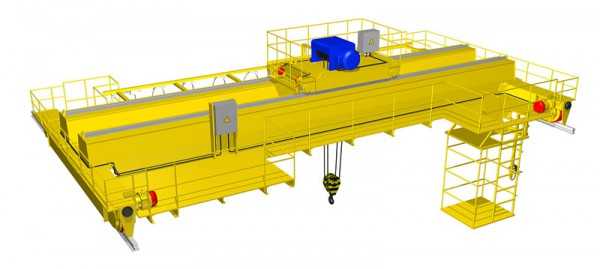

Рисунок 1 – Общий вид мостового крана

Номинальная грузоподъемность — масса номинального груза на крюке или захватном устройстве, поднимаемого грузоподъемной машиной.

Скорость подъема крюка выбирают в зависимости от требований технологического процесса, в котором участвует данная грузоподъемная машина, характера работы, типа машины и ее производительности.

2 УСЛОВИЯ РАБОТЫ И ОБЩАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЭЛЕКТОРОБОРУДОАНИЯ МОСТОВОГО КРАНА.

Повышенная опасность работ при транспортировке поднятых грузов требует при проектировании и эксплуатации соблюдение обязательных правил по устройству и эксплуатации подъемно-транспортных машин. На механизмах подъема и передвижения правилами по устройству и эксплуатации предусмотрена установка ограничителей хода, которые воздействуют на электрическую схему управления. Конечные выключатели механизма подъема ограничивают ход грузозахватывающего приспособления вверх, а выключатели механизмов передвижения моста и тележки ограничивают ход механизмов в обе стороны. Предусматривается также установка конечных выключателей, предотвращающих наезд механизмов в случае работы двух и более кранов на одном мосту. Исключение составляют установки со скоростью движения до 30 м/мин. Крановые механизмы должны быть снабжены тормозами закрытого типа, действующими при снятии напряжения.

На крановых установках допускается применять рабочее напряжение до 500 В, поэтому крановые механизмы снабжают электрооборудованием на напряжения 220, 380, 500 В переменного тока и 220, 440 В постоянного тока. В схеме управления предусматривают максимальную защиту, отключающую двигатель при перегрузке и коротком замыкании. Нулевая защита исключает самозапуск двигателей при подаче напряжения после перерыва в электроснабжении. Для безопасного обслуживания электрооборудования, находящегося на ферме моста, устанавливают, блокировочные контакты на люке и двери кабины. При открывании люка или двери напряжение с электрооборудования снимается.

Правилами Госгортехнадзора предусматривается четыре режима работы механизмов: лёгкий — Л, средний — С, тяжёлый — Т, весьма тяжёлый — ВТ.

Проектируемый мостовой кран работает в среднем режиме с ПВ = 40%.

2.1 Кинематические схемы основных механизмов

Работу основных механизмов крана рассматривают по кинематическим схемам. Так как двигатели обычно имеют угловую скорость, значительно большую, чем скорость подъемного барабана или ходовых колес моста или тележки, то движение к рабочим органам механизмов крана передается через редукторы ( на рисунках обозначены буквой Р).

Для механизмов подъема наибольшее применение получили схемы с полиспастом П (рисунок 2), при помощи которого движение от барабана Б передается крюку К.

На рисунке 3 представлена схема механизма тележки, которая обычно имеет четыре ходовых колеса, два из которых, соединены валом, приводятся в движение через редуктор Р от двигателя Д.

Передача движения к ходовым колесам концевых балок от двигателя, установленного на мосту, может осуществляться через редуктор Р, расположенного в средней части моста (рисунок 4).

mirznanii.com

КРАН МОСТОВОЙ

Мостовой кран — грузоподъемная машина, выполненная в виде моста — опорного или подвесного. Конструкция балочного или ферменного типа. Мостовой кран движется по подкрановым рельсам вдоль цеха или грузовой площадки. По посту перемещается крановая тележка с грузозахватным приспособлением — как правило, это грейфер-крюк или магнит.

Мостовой кран является неповоротным, катучий мост движется по рельсам, которые находятся на стене здания или на специальной эстакаде. В грузовой тележке расположена лебедка. У некоторых конструкций мостовых кранов тележка имеет поворотную стрелу. Стреловое устройство с горизонтальным перемещением грузов. Пролет — расстояние между осями подкрановых рельсов — может быть 50—60 м. Высота подъема грузов — 40—50 м, скорость движения моста — 30—160 м/мин, скорость движения грузовой тележки — 10—60 м/мин, подъема груза — 60 м/мин.

Мостовые краны обладают большой грузоподъемностью, она достигает до 500—600 т. Иногда на мосту располагаются две грузовые тележки на одном или двух путях. Механизм привода крана — электродвигатель. Управление краном осуществляется дистанционно ио проводам. Конструкции мостовых кранов сварные, выполнены из прочной стали. Производство и широкое использование мостовых кранов налажено с середины XX в., что связано с ростом промышленности и производства. Мостовые краны применяются в производственных цехах, электростанциях, складах, как закрытых, так и открытых.

Модификацией мостового крана является мостовой перегружатель, он используется на складах угля, в портах, электростанциях, на промышленных предприятиях. Грузозахватное приспособление.такого мостового перегружателя — грейферный захват, его грузоподъемность составляет 15—30 г, скорость передвижения грузовой тележки с грейфером — 160—360 м/мин, скорость подъема груза — 60—70 м/мин. В час такой перегружатель может обработать от 50CV—1000 т груза.

Иногда в грузовой тележке устанавливается поворотная стрела с вылетом 3—6 м. Такой мостовой перегружатель с поворотной стрелой имеет грузоподъемность 10—20 т. Скорость движения крана по верхним поясам моста — 120— 180 м/мин. Мостовой перегружатель может быть оборудован и крюком для захвата груза —- его грузоподъемность достигает 300 т. Оригинальной модификацией мостового перегружателя является радиальный мост, у него одна опора неподвижная, другая движется по кольцевому пути, такие мосты используются в складах, имеющих круглую форму. Пролет моста — до 120 м, длина консоли — до 50 м. Время подъема — 5—10 мин. Основная задача усовершенствования конструкции мостовых кранов — это увеличение грузоподъемности, скорости работы, использование автоматических систем управления.

Кран-балка — это модификация мостового крана. Тельфер передвигается по балке, опирающейся на рельсы ходовыми колесами. Рельсы расположены на верхних полках подкрановых балок, находящихся под потолком. Но есть конструкции крана-балки, у которых колеса опираются на нижние полки подкрановых балок. Это подвесные (ка-тучие) краны.

Кран-балка может быть однопролетным — шириной 6—15 м и многопролетным — до 100 м. Механизм привода — электродвигатель. Управление краном осуществляется дистанционно по проводам или из кабины, находящейся на ездовой балке, грузоподъемность кран-балки — до 1—5 т. Такие краны используются в основном в цехах, на складах. На судах кран-балка применяется для подъема и спуска становых якорей.

Кран-штабелер — также модификация мостового крана. Его грузовая тележка имеет поворотную колонну, по которой движется специальный вилочный захват, несущий на поддоне груз. Такой кран используется для укладки и разбора пакетных штабелей.

Металлургический мостовой кран имеет специальные грузозахватные устройства, что позволяет его использовать в металлургических цехах. Наименование таких кранов — литейные, ко-лодцевые, завалочные.

enciklopediya-tehniki.ru

Мостовой кран (тип) — это… Что такое Мостовой кран (тип)?

Кра́ном мостово́го ти́па (англ. Overhead crane) называется кран с грузозахватным устройством, подвешенным к грузовой тележке или тали, которые перемещаются по подвижной стальной конструкции (мосту)^[1]. Различают краны общего назначения (с крюком), а также специальные (с грейфером, магнитом, захватами для контейнеров) и металлургические^[1].

История

СССР

В 1980-е годы в Советском Союзе ежегодный выпуск кранов мостового типа составлял от 6 до 7 тысяч единиц. Головным проектным институтом являлся ВНИИПТМаш, который каждый год выпускал труды, посвящённые различным проблемам и предлагал пути их решения, а также издавал документацию на краны. В 2000-е годы на территории бывшего СССР действовали 17 специализированных предприятий, выпускавшие от 1 до 1,5 тысяч мостовых кранов^[2].

Описание

Мостовой кран, 2007

По конструкции к кранам мостового типа относятся:
- Опорные краны: Мостовые краны, мост которых непосредственно опирается на надземный рельсовый путь сверху^[1].
- Подвесные краны: Подвешивается к нижним полкам рельсового пути^[1].
- Козловые краны с мостом, установленным на наземный рельсовый путь посредством двух опор^[1].
При грузоподъёмности более 12,5 т у крана могут быть два механизма подъёма — главный и вспомогательный^[1].
По грузоподъёмности краны условно разделены на три группы:
- Первая — до 5 т^[1].
- Вторая — от 5 до 50 т^[1].
- Третья — свыше 50 и до 320 т^[1].

Привод механизмов, как правило, электрический, но может быть и ручным. Управление механизмами осуществляется с пола, из кабины и дистанционно. Исполнения кранов: общепромышленное, взрывобезопасное, а также различные климатические^[1].

Устройство мостовых кранов

Мост крана состоит из двух пролётных балок, соединённых с концевыми. Балки коробчатого сечения выполнены из двух вертикальных стенок, верхнего и нижнего горизонтального поясов. На верхнем поясе пролётной балки закреплён подтележечный рельс, на концах которого установлены упоры для ограничения крайних положений тележки. Для обеспечения прямоугольной формы сечения и устойчивости вертикальных стенок внутри пролётной балки привариваются большие диафрагмы. Кроме того, имеются малые диафрагмы для более равномерной передачи нагрузки от подтележечного рельса на вертикальные стенки. На боковых стенках пролётных балок предусмотрены площадки с перилами для обслуживания грузовой тележки и механизмов передвижения крана, а также для размещения жёстких троллей (стойки с уголковым прокатом)^[1].

Механизмы передвижения с цилиндрическими колёсами выполнены по различным схемам: с центральным приводом от одного двигателя, с тормозом и редуктором на два колеса, с раздельным приводом на каждое колесо, а также с фланцевым двигателем и навесным редуктором^[1]. Наряду с цилиндрическими колёсами, применяются колёса конической формы. Приводные конические колёса механизмов при центральном приводе установлены вершиной конуса в наружную сторону. У механизмов с раздельным приводом конические колёса устанавливают вершиной конуса в наружную сторону, а неприводные — во внутренную. Такая схема называется «обратным конусом». Такая установка колёс центирует кран на рельсовых путях и не вызывает его перекосов при прохождении искривлённых участков рельсовых путей^[1].

Грузовая тележка состоит из рамы, на которой из унифицированных узлов собраны механизмы подъёма груза и передвижения тележки. Рама выполнена из опирающихся на ходовые колёса двух продольных балок, соединённых поперечными балками и покрытых сверху листом настила. На тележке предусмотрены ограничители высоты подъёма крюковой обоймы, линейка для выключателей её крайних положений на мосту крана, буфера и перила ограждения. Масса тележки составляет 0,3 — 0,4Q (Q — грузоподъёмность, в т)^[1].

У лёгких кранов (группы режима 1К, 2К, 3К) в качестве механизмов подъёма применяют электротали, стационарно закреплённые на раме тележки. Масса таких тележек 0,2 — 0,25 Q^[1].

Опорные краны

Ручные крюковые однобалочные

Кран соответствует ГОСТ 7075-80. Мост кранов состоит из несущей двутавровой балки, опирающейся на концевые балки из швеллеров, в которых смонтированы колёса. Для увеличения жёсткости моста в горизонтальной плоскости пролётная и концевые балки соединены подкосами. Колёса приводятся во вращение через открытую зубчатую передачу и трансмиссионный вал от цепного тягового колеса с цепью. Усилие на цепи 100—150 Н. В качестве механизма подъёма используют червячную таль. Таль передвигают при помощи поводковых цепей с усилием 180—250 Н^[1].

Грузоподъёмность этих кранов от 3,2 до 5 и 8 т. Пролёт от 4,5 до 16,5 м. Высота подъёма от 3 до 12 м^[1].

Ручные крюковые двухбалочные

Кран соответствует ГОСТ 7075-80. Мост выполнен из двух пролётных балок, которые опираются на концевые балки из швеллеров. Механизм передвижения выполнен с цепным колесом. Тележка имеет раму с колёсами, которые опираются на подтележечные рельсы, уложенные на верхних полках пролётных балок. Тележка передвигается с помощью цепного колеса. На раме смонтирован механизм подъёма с грузоупорным дисковым тормозом и цепными колёсами на приводном валу. Крюковая обойма подвешена на канатах сдвоенного полиспаста^[1].

Грузоподъёмность кранов составляет 12,5 и 20 т. Пролёты от 7,5 до 16,5 м. Высота подъёма до 20 м^[1].

Электрические крюковые однобалочные

Кран соответствует ГОСТ 7890 — 93. В качестве грузовых тележек применяют канатные электрические тали. Мост состоит из балки двутаврового сечения, которая опирается на коробчатые концевые балки. Для увеличения жёсткости концы балки усилены раскосами. На концевых балках смонтированы колёса с угловыми буксами. Механизм передвижения выполнен с приводом на каждое колесо. Такой привод называют раздельным. Каждый привод состоит из фланцевого двигателя с короткозамкнутым ротором и навесного редуктора. Тормоз отсутствует вследствие малой скорости передвижения. Питание двигателей тали осуществляется с помощью кабеля, подвешенного на кольцах на проволоке, которая натянута и закреплена на кронштейнах концевых балок. Управление краном с пола от подвешенного к тали поста управления или из кабины, закрепляемой к мосту крана^[1].

Грузоподъёмность кранов 1; 2; 3,2 и 5 т. Пролёт 3-15 м. Высота подъёма 6, 12 и 18 м^[1].

Мостовой кран в Орегонском музее науки и индустрии, 2010

Электрические крюковые двухбалочные

Кран состоит из моста с механизмом передвижения, колёса которого установлены на угловых буксах, грузовой тележки со смонтированными на ней механизмами подъёма груза и передвижения, кабины управления и вспомогательной кабины для обслуживания токосъёмников цеховых троллей. Управление краном может быть с пола, из кабины или дистанционным.

Грузоподъёмность кранов: 5; 10; 12,5; 16; 16/3,2; 20/5; 32/5 и 50/12,5 т. Пролёт: 10,5 — 34,5 м (с шагом 3 м). Высота подъёма: до 20 м^[1].

Электрические магнитные краны

Устройство этих кранов аналогично устройству крюковых кранов. Магнит навешен на крюк, а клеммный разъём кабеля закреплён на серьге крюковой обоймы. Питание магнита осуществляют постоянным током напряжением 220 В от установленного на площадке моста выпрямителя или через кабель, намотанный на кабельный барабан, в котором предусмотрен токосъём^[1].

Грузоподъёмность кранов: 10; 16; 20/5 т. Пролёт: от 10,5 до 34,5 м^[1].

После снятия магнита кран может работать как крюковой^[1].

Электрические грейферные краны

Устройство кранов аналогично устройству крюковых, за исключением тележки, на которой имеются два механизма подъёма: один для канатов грейфера, а другой — для подъёмных. Грейферы используются двухчелюстные четырёхканатные^[1].

Грузоподъёмность кранов: 5; 10; 15 и 20 т (соответственно вместимость грейферов: 1,6; 2,5; 3,1 … 8; 4 … 10 кубометров). Пролёты: 10,5 — 34,5 м. Высота подъёма — до 24 м^[1].

Электрические крюковые большой грузоподъёмности

Устройство кранов аналогично устройству двухбалочных кранов. Учитывая большую массу крана и груза, а также с целью уменьшения нагрузки на колёса мост должен опираться на восемь колёс при грузоподъёмности 80 и 125 т и на шестнадцать при большей грузоподъёмности. Колёса попарно объединены в балансирные тележки, которые при наличии восьми колёс шарнирно крепятся на концевых балках моста, а при наличии шестнадцати колёс — с помощью балансирных балок. Вследствие возможного поворота в шарнирах обеспечен контакт с рельсами, имеющими отклонения в вертикальной плоскости. Механизм передвижения выполнен с раздельным приводом: при восьми колёсах — приводными являются два колеса, при шестнадцати — четыре^[1].

Мостовые электрические краны могут оснащаться дистанционным управлением в цехах с невзрывоопасной окружающей средой, не содержащей агрессивных газов и концентраций паров, разрушающих металлы и изоляцию; в цехах с загазованной и запылённой средой, не насыщенной токопроводящей пылью. Аппаратура управления механизмами размещается на площадке моста крана^[1].

Имеются установки дистанционного управления трёх модификаций:

С управлением по однопроводной линии связи со стационарного пульта^[1].
С управлением по однопроводной линии, с переставляемого пульта. Целесообразно применять при наличии свободных участков (с длиной до 100 м)^[1].
С управлением по радиоканалу^[1].

Параметры кранов регламентирует ГОСТ 6711-81: грузоподъёмность от 80/20 до 320/32 т; пролёты 9,5 — 33,5 м; высота подъёма до 32 м^[1].

Подвесные краны

Краны могут быть одно-, двух- или трёхпролётными. Главные достоинства этих кранов — малые габариты по высоте, возможность установки на отдельных участках цеха, перекрытие больших пролётов, возможность стыковки кранов, находящихся в одном или разных пролётах и перемещение тележки с одного крана на другой, а также монорельсовый путь, идущий в другие производственные помещения. Взаимное положение кранов при стыковке фиксируется стыковым замком^[1].

Ручные однобалочные однопролётные

Кран соответствует ГОСТ 7413-80. Мост крана представляет собой несущую двутавровую балку, которая прикреплена к нижним частям концевым балок. В качестве колёс применяют тележки электроталей. Механизмом подъёма служит передвижная ручная таль^[1].

В зависимости от грузоподъёмности для несущих балок кранов и крановых путей применяют двутавры согласно ГОСТ 19425-74^[1].

Грузоподъёмность кранов: 0,5; 1; 2; 3,2 и 5 т. Пролёт от 3 до 9 м. Длина консолей от 0,3 до 1,2 м^[1].

Электрические однобалочные однопролётные

Кран соответствует ГОСТ 7890-83. Мосты состоят из несущей балки, прикреплённой с нижней стороны к концевым балкам из швеллеров и усиленной подкосами для увеличения жёсткости. Механизмом передвижения служат приводные и неприводные тележки электроталей. В качестве механизма подъёма используют электроталь. Краны могут быть изготовлены без стыковых замков, но с кабелем для питания электротали, а также с одним или двумя стыковыми замками и троллеями^[1].

Для повышения сроков службы ходовых колёс и подвесных путей соединение несущей балки с одной концевой балкой выполняют подвижным, так как оно даёт возможность изменения пролёта крана, что облегчает его самоустановку на путях, при прохождении краном искривлённых участков подвесных путей. Колёса ходовых тележек резреборные, а боковые ролики установлены на торцах концевых балок и контактируют с боковыми поверхностями стенок двутавровых балок подвесного пути^[1].

Грузоподъёмность кранов: 1; 2; 3,2 и 5 т. Пролёт от 3 до 15 м. Длина консолей от 1,5 до 3 м^[1].

Электрические однобалочные двухпролётные

Эти краны отличаются от однобалочных только тем, что несущая балка прикреплена к трём поперечным балкам, две из которых (концевые) являются приводными^[1].

Грузоподъёмность кранов: 1-5 т. Краны грузоподъёмностью более 5 т выполняют двухбалочными со специальными подвесными тележками. Пролёты: 7,5-7,5 м; 9-9 м; 10,5-10,5 м^[1].

Мостовые краны специального назначения

Магнитные краны

Магнитные краны относятся к специальным и предназначены для подъёма и транспортирования ферромагнитных материалов (скрапа, стружки, листового и профильного проката, изложниц для разливли стали и т. д.)^[3].

Эти краны снабжены грузовыми электромагнитами, подвешиваемыми на крюковой подвеске или траверсе (на гибком или жёстком подвесе), расположенной в продольном или поперечном направлении относительно моста^[3].

Технические характеристики

Грузоподъёмность магнитных кранов: от 5 до 40 т^[3].
Скорость подъёма: 14-20 м/мин^[3].
Скорость передвижения тележки крана: 70-120 м/мин^[3].

Устройство

Наиболее распространены у данных кранов металлоконструкции с листовыми одностенчатыми главными балками и вспомогательными фермами, а также двухбалочные коробчатые конструкции, обладающие высоким сопротивлением усталости^[3].

Магнитный кран состоит из моста с механизмом передвижения, одной или двух тележек с механизмом подъёма и передвижения, подъёмных магнитов и кабины, подвешиваемой к металлоконструкции моста^[3].

Механизмы передвижения этих кранов и их тележек не имеют отличий по сравнению с механизмами мостовых кранов общего назначения. На тележке магнитного мостового крана установленымеханизмы подъёма и передвижения^[3].

Особенностью магнитных кранов и их механизма подъёма является наличие кабельного барабана, с которого кабель поступает к электромагниту. Применение барабана необходимо при большой высоте подъёма^[3].

Кабельный барабан получает вращение от барабана механизма подъёма через цепную передачу. При работе без магнитов кабельный барабан отключают. Кабельный барабан установлен на одном валу с кольцевым токоприёмником. Кабель соединён с вращающимися частями кольцевого токоприёмника. Укладку кабеля в один слой с равномерным шагом навивки производит кабелеукладчик, который перемещается по винту. Вращение передаётся винту от кабельного барабана через зубчатую передачу^[3].

Грейферные краны

Грейферный мостовой кран на цементном заводе в Австрии, 2004

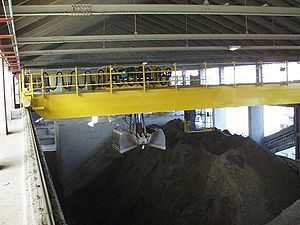

Грейферные краны предназначены для подъёма и транспортирования сыпучих и кусковых материалов^[3].

В качестве грузозахватного устройства эти краны имеют грейферы различного исполнения^[3].

Грейферные краны имеют грейферную лебёдку с двумя барабанами, один из которых предназначен для наматывания замыкающего каната при закрытии челюстей (замыкающий), а другой — для наматывания поддерживающего каната (подъёмный). Подъёмный барабан работает совместно с замыкающим при подъёме и опускании грейфера^[3].

Грузоподъёмность этих кранов определяется суммарной массой грейфера и груза^[3].

На мостовых грейферных кранах преобладающее распространение получила лебёдка с независимыми барабанами. Лебёдка устанавливается на тележке мостового крана и состоит из двух одинаковых однобарабанных лебёдок: замыкающей и поддерживающей. Эти лебёдки имеют соответственно замыкающий и поддерживающий барабаны, двигатели, редукторы и тормоза. По конструктивному исполнению эти лебёдки аналогичны крюковым лебёдкам мостовых кранов общего назначения^[3].

Магнитно-грейферные краны

Магнитно-грейферные краны предназначены для перегрузки ферромагнитных грузов (например, чугуна, скрапа и др.), а также сыпучих и кусковых грузов. Для захвата ферромагнитных грузов используют электромагнит, а для сыпучих — двухчелюстной грейфер^[3].

В зависимости от назначения их выполняют с двумя тележками: магнитной и грейферной или с одной тележкой, оборудованной магнитной и грейферной лебёдками. В качестве магнитно-грейферных кранов могут быть использованы мостовые краны общего назначения тяжёлого режима работы^[3].

Применение

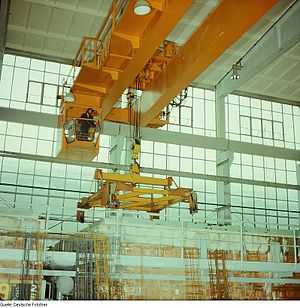

Мостовой кран на бетонном заводе в Германии, 1979. Архив Deutsche Fotothek‎

Опорные мостовые краны:
- Ручные крюковые однобалочные и двухбалочные предназначены для подъёма и перемещения грузов при выполнении периодических работ, отсутствии силового токоподвода на складах, в монтажных и ремонтных цехах, в машинных залах электростанций^[1].
- Электрические крюковые однобалочные предназначены для подъёма и перемещения грузов в цехах и на складах^[1], а двухбалочные также применяются на открытых площадках^[1].
- Электрические магнитные краны предназначены для подъёма и перемещения изделий из чёрных металлов, обладающих магнитными свойствами^[1].
- Электрические грейферные краны предназначены для подъёма и перемещения насыпных грузов^[1].
- Электрические крюковые большой грузоподъёмности предназначены для перемещения грузов большой массы в механических и сборочных цехах. Кроме того, они могут быть использованы для монтажных и ремонтных работ^[1].
Подвесные мостовые краны:
- Ручные однобалочные однопролётные предназначены для подъёма и перемещения грузов при выполнении периодических работ, отсутствии силового токоподвода на складах, в монтажных и ремонтных цехах, в машинных залах электростанций^[1].
- Электрические однобалочные однопролётные, двухпролётные краны предназначены для подъёма и перемещения грузов в крытых производственных и складских помещениях. Допускается применение для транспортирования раскалённого и жидкого металла, жидкого шлака при уменьшении грузоподъёмности на 25 % и выполнении требований «Правил по кранам» (установка отражающих экранов и наличие двух тормозов на механизме подъёма)^[1].

См. также

Литература

Методы и средства измерений при строительстве и эксплуатации подкрановых путей: Монография. — 2-е перераб. и доп. / Е. В. Горохов, Н. Е. Ламбин, В. Н. Ламбин. Донбасс. нац. академ. сроит. и арх. — Макеевка: 2008.
Балашов В. П. Грузоподъёмные и транспортирующие машины на заводах строительных материалов: Учебник для техникумов. — М.: Машиностроение, 1987. — С. 148-165. — 384 с.

Примечания

Ссылки

biograf.academic.ru

видео, фото, цена и описание

Современные заводы тяжелой промышленности используют в обиходе огромное количество специальной техники. К такой технике относится мостовой кран, специфику которого, можно узнать из этой статьи. К тому же, вы сможете узнать область его применения, определиться со слабыми и сильными сторонами машины и сделать соответствующие выводы.

Виды мостовых кранов

В промышленном производстве широко применяются мостовые краны. Они бывают разной конструкции и делятся:

На подвесные.
Опорные.
С креплением на двух балках.
Однобалочный вариант.

К рассматриваемой нами категории мостовых кранов относятся козловой вариант конструкции. Надо отметить, что перемещение по цеху или открытой площадке осуществляется по наземным рельсовым путям с ходовыми колёсами – это основание мостовых конструкций.

Устройства мостового крана

Выясняя устройства мостового крана, видео которого можно посмотреть ниже в статье, можно сказать, что его конструкция состоит из однобалочного или двухбалочного моста. Перемещение вперёд и назад происходит на грузовой тележке, где стоит специальное электрическое оборудование и узлы механического типа. Оператор осуществляет управление из кабины, находящейся на кране. Возможно, управление с земли посредством пульта.

В систему устройства мостового крана фото, которого можно посмотреть в конце статьи входит тормозная система и механизмы подъёма. Теперь познакомимся с ними поближе.

КС 45717 1 автокран Ивановец: назначение, характеристики, цена, видео.
Узнать о самых больших автокранах мира можно в этой статье.

Тормозная система

Для того чтобы контролировать перемещаемый груз и удерживать его в рабочем состоянии, а также осуществлять скоростной режим перемещения, необходима эффективная тормозная система. Используются тормоза закрытого типа. Спускной тормоз контролирует скорость перемещения тележки. Они находятся в закрытом состоянии, а для начала движения растормаживаются, когда включается рычаг или педаль.

В случае экстренной остановки, выхода из строя одного из узлов крана «сработка» тормозной системы происходит автоматически. Быструю и плавную остановку или торможение обеспечивают тормоза колодочного типа. Путь, который прошла тележка с момента начала торможения до полной остановки, называется тормозной путь. Если грузовая тележка движется со скоростью не более 32 метра в секунду, то включение тормозной систему не нужно.

Оборудование для лазерной резки метала: типы, преимущества и марки.
Что представляет собой экскаватор карьерный гусеничный читайте здесь.
Технические характеристики КрАЗа 255 тут.

Механизмы, отвечающие за подъём

Механизм подъёма и спуска груза устанавливается на крановой тележке. Как вариант может быть установлен один или два вспомогательных механизма. Это, возможно, при одном условии. Дополнительный механизм должен быть меньше основного в 3 – 10 раз.

Всё зависит от класса крана. Надо отметить, что в состав механизмов, отвечающих за процессы перемещения, входит электрический силовой агрегат приводного принципа действия. А также редуктор и трансмиссионные валы. И барабан с грузовыми тросами, без которых невозможен процесс перемещения и крепежа.

И ещё

Описание устройства мостового крана, о котором идёт речь можно найти в интернете. Подробная инструкция на изделие выдаётся заводом-изготовителем, где чётко указаны показатели веса и ограничения по подъёму. А также дана инструкция о мерах безопасности работы оператора.

Устройства мостового крана, цена которого в РФ составляет 793000,00 рубля, можно приобрести непосредственно на заводе-изготовителе. В этом случае указана цена за 10-ти тонный кран мостовой однобалочный. Понятно, что на цену влияет мощность двигателя вес, который можно поднять и перемещать и год выпуска кранового изделия.

Разобравшись, как работает мостовой кран, можно делать соответствующие выводы. Например специалисты считают, что перемещение грузов с помощью этих кранов ускоряет производственный процесс и даёт возможность освободить часть рабочих для выполнения иных задач.

Больше информации на сайте

spectechzone.com

Технология монтажа мостового крана

1. Технология монтажа мостового крана.

1.1. виды мостовых кранов.

Подъемный кран – это машина для захватывания, подъема и перемещения в горизонтальном направлении штучных и массовых грузов на сравнительно небольшие расстояния в пределах цеха или склада. Подъемные краны составляют особую группу грузоподъемных машин, характеризующуюся повторно-кратковременным режимом работы.

Подъемный кран имеет следующие обязательные элементы: металлическую несущую конструкцию в виде моста, портала, башни, мачты или стрелы; главный подъемный механизм в виде лебедки, электротали, штока, рейки с приводом и рычагами управления; приспособления и устройства для захватывания и подвешивания груза – крюки, скобы, зажимы, грейферы; поддерживающие и направляющие элементы – канатные и цепные блоки, напрвляющие втулки и планки. Лебедка подъемного крана (в зависимости от его типа и назначения) может быть снабжена одним, двумя и более барабанами, приводимыми в действие от одного общего или от отдельных двигателей.

По области применения подъемные краны делятся в основном на цеховые, транспортные, палубные и строительные.

К цеховым подъемным кранам принадлежат мостовые подъемные краны, они состоят из моста, перекрывающего весь пролет цеха, и грузовой тележки с механизмом подъема и передвижения. Мост передвигается по крановым рельсам, установленным на подкрановых балках цеховых зданий, а грузовая тележка – по рельсам моста крана.

Краны этого типа обслуживают всю площадь цеха или склада и могут перемещать грузы в любом направлении соответственно технологическому процессу. Они выполняются как с ручным, так и с электрическим приводом механизма подъема и передвижения. Питание моста и тележки крана электроэнергией производится от токоподводящих троллеев. Управление осуществляется с помощью контроллеров и командоконтроллеров из кабины, размещенной на мосту или раме грузовой тележки.

Ручные мостовые краны обслуживают цехи и склады с небольшими грузопотоками. Электрические мостовые краны предназначены для обслуживания цехов и складов с большими грузопотоками; мостовые краны малой грузоподъемности (0,5-5т) иногда вместо грузовой тележки снабжают электроталью; в этом случае мосты кранов выполняют с двутавровым рельсом и краны этого типа называют кранами-балками.

Мостовые краны изготовляют грузоподъемностью от 1 до 500т, с пролетами 12-32м, высотой подъема 11-16м. скорость подъема крюка 2-40м/мин, скорость передвижения тележки 40-60 м/мин, моста – до 125м/мин.

Подъемные краны грузоподъемностью более 10т часто снабжают двумя или тремя подъемными механизмами: одним главным номинальной грузоподъемности и одним или двумя вспомогательными меньшей грузоподъемности (в 3-5 раз).

По типу грузозахватного органа подъемные краны делятся на крюковые, магнитные, грейферные, линейные и специальные

Крюковые краны снабжены одним или двумя крюками и предназначены для перегрузки штучных грузов (рис.1). При перегрузке сыпучих и жидких материалов крюковыми кранами применяют специальные сосуды и ковши.

Магнитные краны (рис.2) по устройству почти не отличаются от крюковых. Разница состоит в том, что на крюк такого крана подвешивают электромагнит, служащий для транспортировки изделий из стали и чугуна или стального лома и стружки. При использовании магнитных кранов нет необходимости закреплять груз на крюке, так как электромагнит притягивает к себе сталь и чугун. При разгрузке следует отключить ток, питающий обмотку электромагнита.

Грейферный кран отличается от обычного крюкового крана тем, что вместо крюка предусмотрен специальный ковш, называемый грейфером (рис.3). Грейферным краном транспортируют уголь, кокс, песок, гравий и другие сыпучие материалы. Открывается и закрывается грейфер с помощью двух барабанов, расположенных на тележке крана.

Литейный кран отличается от обычного крюкового тем, что имеет две тележки – главную и вспомогательную. Пути, по которым передвигается вспомогательная тележка, расположены ниже путей главной тележки. Пути вспомогательной тележки делают более узкими, чем главной. За счёт этого канаты главной тележки проходят в промежутках между путями главной и вспомогательной тележек.

Козловые краны (рис.5) также относятся к мостовым, хотя различаются способом крепления ходовых колес. На мостовых кранах колеса крепят непосредственно к мосту, а на козловых кранах – к специальным опорам, расположенным по концам моста.

При таком устройстве кранов подкрановые пути можно располагать непосредственно на поверхности земли. Козловые краны предназначены для работы вне зданий, поэтому может возникнуть опасность угона их под напором сильного ветра. Для предупреждения таких случаев на опорах козловых кранов устанавливают специальные захваты, с помощью которых кран надёжно закрепляется на рельсы.

1.2. конструкивные элементы мостового крана.

Мост крана представляет собой металлоконструкцию, служащую для передвижения по ней тележки для подъема груза. В самом простом случае – при малых пролетах и грузоподъемности – мост состоит из четырех стальных балок: двух главных, по которым движется тележка, и двух вспомогательных, скрепляющих главные балки. Все четыре балки соединены между собой с помощью сварки или заклепками и образуют жесткую прямоугольную раму.

При больших пролетах и грузоподъемности приходится вместо одностенчатых балок применять фермы из стали различных профилей. Металлические конструкции моста изготовляют в виде решетчатой фермы и сплошной коробчатой сварной балки.

Мост движется по крановым путям, положенным по всей длине цеха на выступах стен или стальных колоннах. Крановые пути делают из специальных крановых рельсов и обычных железнодорожных, а также стальных шин квадратного или прямоугольного сечения с закругленными верхними кромками.

Крановые пути устраивают так, чтобы кран не ударился в стену. Для этого в конце крановых путей ставят тупиковые упоры, а перед ними – пружинные, деревянные или резиновые буфера, обеспечивающие плавное снижение скорости моста. Мост также имеет деревянные брусья или пружинные буфера.

На мосту монтируют кабину управления. Она обычно находится ниже моста, в одном из его концов, как правило, противоположном тому, у которого проходят троллейные провода. Иногда кабина управления представляет собой одно целое с тележкой. В этом случае кабина участвует в двух движениях – вместе с мостом вдоль цеха и вместе с тележкой поперек цеха. Питание к двигателям крана подводится с помощью голых проводов, называемых троллейными или просто троллеями.

Тележка служит для подъема и перемещения груза вдоль моста крана и выполняется с помощью сварки или заклепок. На ее стальной раме монтируют ведущие и ведомые колеса. На тележке устанавливают: механизм движения тележки, состоящий из электродвигателя, редуктора, тормозного устройства и двух концевых выключателей; механизм подъема, включающий электродвигатель, редуктор, канатный барабан с канатом и крюковой подвеской, тормозное устройство и ограничитель подъема. Механизм подъема кранов, транспортирующих раскаленный металл, ядовитые, взрывчатые вещества или кислоты, должен быть снабжен двумя тормозами. При отказе одного из них второй должен удерживать груз на весу.

Установленные на тележке электродвигатели для подъема и перемещения груза получают питание от троллейных проводов, проложенных вдоль моста, при помощи скользящих контактов или гибкого токоподвода. Если к крюку крана подвешен электромагнит для подъема груза, то на тележке устанавливают кабельный барабан с гибким кабелем в резиновой или пластмассовой оболочке, служащим для питания электромагнита. Кабельный барабан связан с канатным барабаном зубчатой передачей, чтобы при подъеме или спуске электромагнита одновременно поднимался или опускался кабель.

К грузозахватным органам относятся крюки, скобы, грейферы и электромагниты.

Крюки для мостовых кранов изготовляют коваными из конструкционной стали или штампованными из отдельных листов. Согласно стандартам, крюки однорогие кованые для подъемных механизмов рассчитывают на грузоподъемность 80 т, двурогие – на грузоподъемность 100 т (двурогие крюки при больших грузоподъемностях применяют потому, что на двух рогах легче разместить стропы при их значительном диаметре).

Пластинчатые крюки проще кованых в изготовлении и более надежны, так как разрушение пластин происходит не одновременно, но они тяжелее кованых. Чтобы увеличить срок службы, зев пластинчатых крюков защищают специальными пластинами, которые можно сменить по мере изнашивания.

Применять литые или сварные крюки на кранах не разрешается. При грузоподъемности свыше 3т крюки изготовляют вращающимися на шариковых закрытых опорах. Вообще подвеску крюка выполняют так, чтобы он мог свободно вращаться и устанавливаться при работе согласно положению груза.

Грузовые крюки кранов должны быть снабжены предохранительным замком, предотвращающим самопроизвольное выпадение съемного грузозахватного приспособления. Краны, транспортирующие расплавленный металл или жидкий шлак, могут не иметь такого устройства. Применять крюки без предохранительного замка в других случаях допустимо при условии использования гибких грузозахватных приспособлений, исключающих возможность выпадения их из зева крюка. Предохранительные замки изготовляют двух типов: замки пружинного замыкания и замки, замыкающиеся под действием собственной массы.

Петли грузовые применяют вместо крюков на кранах большой грузоподъемности. Петля не позволяет стропу соскочить, что возможно на крюке, но заводить строп в петлю сложнее.

Для транспортировки мостовым краном сыпучих грузов (кокса, угля, песка, гравия) используют грейферы. Грейфер представляет собой стальной ковш, состоящий из двух половин – челюстей, которые поворачиваются вокруг шарниров, укрепленных на головке грейфера с помощью тяг. Челюсти имеют зубья для лучшего захвата груза. На траверсе укреплены блоки, соединенные канатами с блоками на головке грейфера.

mirznanii.com

Мостовой кран

Мостовой кран — это грузоподъемный механизм, представляющий собой электрическую таль (электролебедку) подвешенную к стальной конструкции, двигающейся по направляющим в двух направлениях.

Мостовой кран обеспечивает подъем грузов с площадки, расположенной между основными опорами крана. При этом благодаря свободному перемещению в двух перпендикулярных направлениях, груз легко доступен из любой точки. В зависимости от типа крепления крана выделяют два основных вида мостовых кранов

— Опорные. Крановый мост-балка, опирается на подкрановые пути. Наиболее распространенный тип мостового крана. Отличается увеличенной грузоподъемностью.

— Подвесные. Крановый мост-балка подвешен к направляющим. Основным достоинством является экономия высоты цеха, и общая стоимость конструкции.

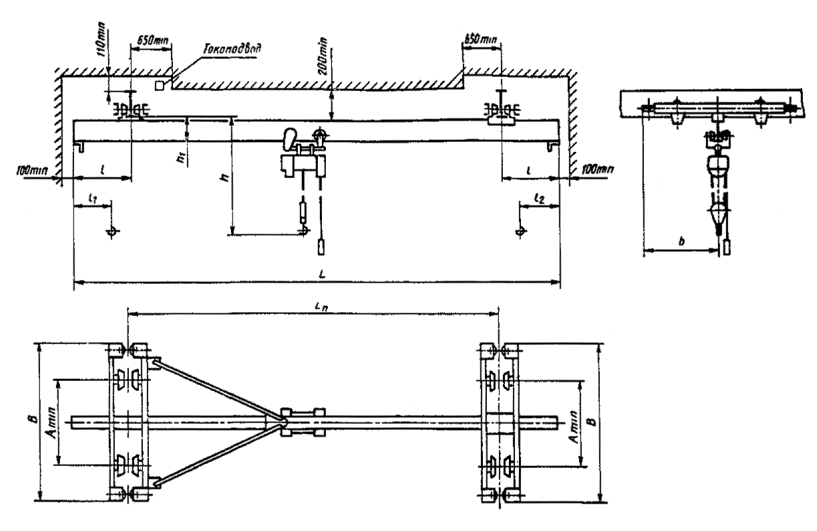

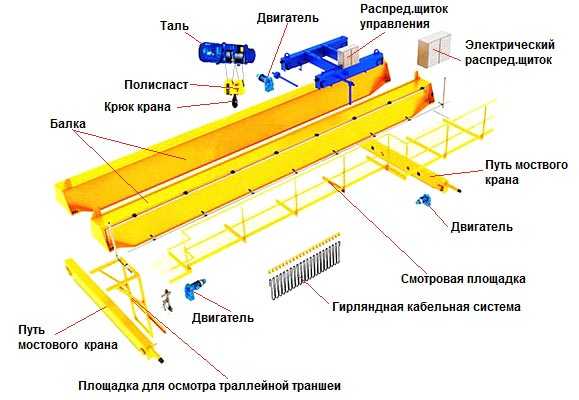

Основные конструкции мостового крана:

— Опоры, по которым передвигается основной механизм. Представляют собой жестко закрепленные рамы, с диагональными ребрами жесткости. Также имеют название подкрановые пути.

— Основная балка. Опирается на опорные рамы, и перемещается по ней в одном направлении, на специальных катках или колеса. Колеса приводятся в движение электродвигателем, с редуктором, и имеют тормоза для остановки хода балки. Благодаря тому, что именно балка воспринимает на себя основную часть нагрузок, и покрывает достаточно большой пролет, она выполняется большой прочности.

— Ходовая тележка. Закреплена на балке, и перемещается по ней в направлении перпендикулярном ходу основной балки.

— Электроталь (электролебедка). Является тем самым узлом, который обеспечивает вертикальное перемещение грузов. Имеет асинхронный двигатель и вал, на который наматывается стальной трос. На конце стального троса может быть крюк, грейфер, или иное грузозахватывающее оборудование.

— Кабина оператора. Отсюда осуществляется управление перемещением мостового крана. Обычно расположена на одной высоте с основной балкой, для лучшего обзора обслуживаемой площадки.

Но также если мостовой кран имеет сравнительно небольшой размер, то управление может осуществляться дистанционно, или с помощью подвесного пульта управления.

Применение мостового крана.

Мостовой кран применятся там, где нужно обеспечить бесперебойную сортировку грузов или материалов, а также на всех производствах.

В основном это производства и сортировка металлопроката, заводы железобетонных кострукций, цементные заводы и производства переработки сыпучих грузов, грузовые порты и т.д. Благодаря многообразию современных грузозахватывающих устройств, сфера применения мостового крана чрезвычайно широка.

Одним из видов мостового крана является козловой кран.

promplace.ru

Сведения о мостовых кранах

Строительные машины и оборудование, справочник

Сведения о мостовых кранах

Категория:

Сведения о мостовых кранах

Мостовым краном называется грузоподъемная машина, передвигающаяся по рельсам на некотором расстоянии от земли (пола) и обеспечивающая перемещение груза в трех взаимно перпендикулярных направлениях (рис. 1.1). Мостовые краны являются одним из наиболее распространенных средств механизации различных производств, погрузочно-разгрузочных и складских работ. Перемещаясь по путям, расположенным над землей, они не занимают полезной площади цеха или склада, обеспечивая в то же время обслуживание практически любой их точки.

К мостовым кранам общего назначения относятся краны, предназначаемые для работы с разнообразными грузами и имеющие в качестве грузозахватных органов грузовые крюки. Иногда эти краны, в отличие от кранов, снабженных специальными грузозахватными устройствами (грейферами, магнитами и т. д.), называют крюковыми кранами, которые согласно статистическим исследованиям составляют около 2/3 всех эксплуатируемых мостовых кранов. Штучные грузы, предназначаемые для подъема и перемещения таким краном, навешивают на крюк при помощи стропов (канатных, цепных) или различных специальных захватов.

Наблюдение за работой кранов показывает, что за последние 25 лет интенсивность использования кранов увеличилась более чем в 2 раза. При этом время работы механизмов без груза равно времени работы их с грузами, а время, затрачиваемое на подвешивание груза и освобождение крюка, составляет при ручной строповке от 30 до 50% времени полного цикла. В связи с этим число циклов работы этих кранов не превышает 15—20 в час. Поскольку краны общего назначения применяют на производствах и складах со смешанными потоками грузов различных видов, их производительность значительно возрастает при оборудовании автоматическими грузозахватными устройствами. При необходимости перемещения мелких штучных грузов, сыпучих материалов или жидкостей на крюк навешиваются контейнеры, ящики, ковши и т. п.

Мостовые краны по типу мостов подразделяются на двухбалочные и однобалочные. Двухбалочный кран (рис. 1.1) включает две основные части: мост и тележку. Металлическая конструкция моста содержит две пролетные и две концевые балки и перекрывает рабочий пролет производственного помещения или склада.

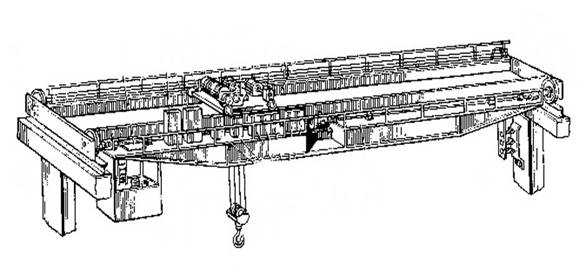

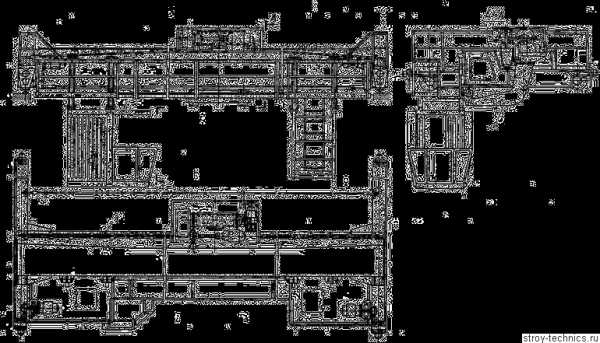

Рис. 1.1. Мостовой кран общего назначения

С помощью механизмов кран перемещается вдоль подкранового пути. Опорная тележка такого крана (рис. 1.2) состоит из рамы, одного или двух механизмов подъема груза и механизма передвижения для перемещения ее по рельсам вдоль моста. Однобалочный мостовой кран (рис. 1.3) имеет консольную тележку, которая перемещается по одной пролетной балке. Иногда кран снабжается двумя тележками: опорной — с механизмом главного подъема и консольной — с механизмом вспомогательного подъема (рис. 1.4). Это способствует повышению маневренности и лучшему использованию крана.

На рис. 1.5 показан однобалочный кран грузоподъемностью 50/10 т («Энергомонтажпроект») с консольной тележкой с приводными колесами. Механизмы главного и вспомогательного подъема смонтированы на концевых балках моста. Установка на тележке только верхних блоков позволяет уменьшить высоту крана, а консольное расположение блоков — обслуживать дополнительную площадь с торцовой стороны здания.

Мостовые краны общего назначения используют также в сборочных цехах (в качестве монтажных), в машинных залах, в котельных и дымососных отделениях электростанций. При работе на открытом воздухе (склады, контейнерные площадки и т. д.) Они перемещаются по путям, уложенным на специальных эстакадах

Рис. 1.2. Опорные тележки с одним (а) и с двумя (б) механизмами подъема

Рис. 1.3. Однобалочный кран

Рис. 1.4. Кран с опорной и консольной тележками

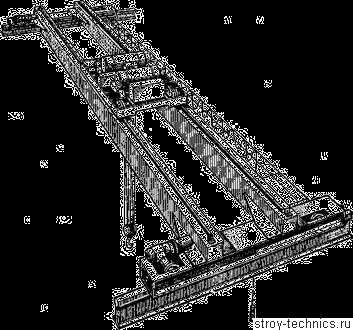

Рис. 1.5. Однобалочный кран со стационарными механизмами подъема

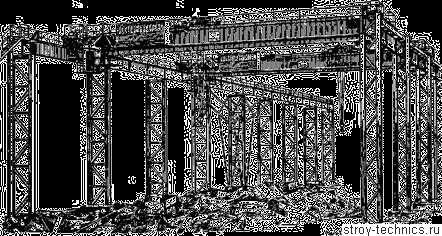

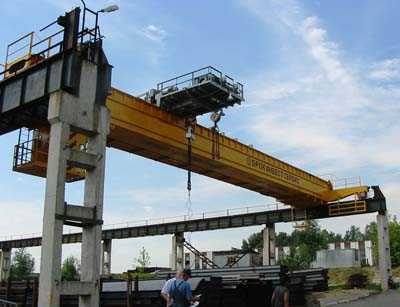

Рис. 1.6. Установка крана на эстакаде 8

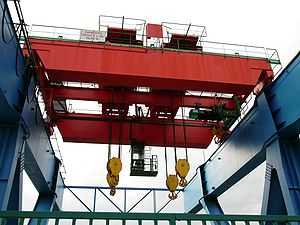

Рис. 1.7. Установка двух кранов грузоподъемностью по 100 т

(рис. 1.6). На одних и тех же подкрановых. путях могут работать несколько кранов. При этом грузы, масса которых превышает грузоподъемность крана, поднимаются двумя кранами с использованием траверсы (рис. 1.7).

Рис. 1.8. Кран с гидравлическим приводом

В настоящее время грузоподъемность самых крупных уникальных моделей мостовых кранов достигает 800 т. Однако наибольшее распространение имеют краны грузоподъемностью до 50 т и меньшее— грузоподъемностью до 320 т. В табл. 1.1 и 1.2 приведены характеристики отечественных кранов и кранов, выпускаемых в ФРГ (DIN 15018).

Наряду с электрическим приводом в кранах применяется и гидравлический привод. На рис. 1.8 показана схема такого крана грузоподъемностью 30 т фирмы Crane and Hoist (Англия).

Масса крана определяет не только его стоимость, но и капиталовложения на сооружение здания или эстакады, поскольку необходимо применять строительные конструкции (колонны, балки) соответствующих размеров. В этом плане определенное преимущество имеют однобалочные краны, у которых масса на 10—30% (в зависимости от пролета) меньше, чем у двухбалочных. В табл. 1.3. приведена сравнительная стоимость серийных одно- и двухбалочных кранов, выпускаемых в ФРГ.

Вертикальный габарит крана определяет высоту, а следовательно, и стоимость части сооружения, расположенной выше подкрановых путей.

При определении возможности снижения массы крана большую» роль играют статистические материалы, касающиеся как величины нагрузок и режимов работы, так и прочности элементов металло-конструкций и механизмов. Это, в свою очередь, позволяет уточнить фактически действующие нагрузки и методы прочностного расчета. Поскольку стоимость полуфабрикатов, покупных изделий и материалов составляет от 60 до 84% полной стоимости крана, важными при оценке технологичности конструкций являются показатели массы, стоимости материалов и коэффициент их использования, определяемый количеством отходов. При производстве мостовых кранов этот коэффициент пока не превышает 0,7.

Важное место в оценке крана занимают расходы, связанные с его эксплуатацией, которые достигают первоначальной стоимости крана примерно за 15 мес. его работы. Изготовление кранов грузоподъемностью 3 т и пролетом 30 м (фирма Rhenus, ФРГ) с мостами из алюминиевых сплавов обходится дороже, чем кранов со стальными мостами, однако расходы на электроэнергию у алюминиевого крана вследствие его значительно меньшей массы ниже. Аналогичная картина наблюдается и при устройства валов на подшипниках скольжения и на подшипниках качения. В первом случае стоимость подшипников ниже, однако повышенные расходы на электроэнергию и смазочные материалы, проведение ремонтов,для смены вкладышей, помимо вызываемых этим простоев крана, в короткий срок перекрывают экономию, полученную при его изготовлении.

Главная → Справочник → Статьи → Форум

stroy-technics.ru
