Мощность крана башенного крана – перевозка, технические характеристики таблица, устройство, кабина, виды, цена, отзывы

Содержание

фото, грузоподъемность, скорость работы, мощность оборудования

Нязепетровский краностроительный завод начал производство башенных кранов еще в 1946 году, когда нужно было отстраивать разрушенные здания и возводить новые сооружения. С каждым годом компания наращивала объемы производства и к 70-м годам она вошла в число лучших краностроительных фирм. Сегодня Нязепетровский краностроительный завод специализируется на выпуске нескольких моделей кранов, среди которых кб-408.21.

Обзор и особенности модели башенного крана КБ-408.21

Башенный кран 408.21 представляет собой грузоподъемную технику на рельсовом ходу. Конструкция состоит из поворотной башни и балочной стрелы, с помощью которой есть возможность перемещать груз как в вертикальной, так и в горизонтальной плоскости. Транспортирование КБ-408.21 осуществляется в собранном виде, а монтаж установки проводится с применением дополнительного оборудования на автомобильном шасси.

Башенный кран этой модели предназначен для проведения строительных работ при возведении любого гражданского или административного здания, высота которого не превышает 70 м.

Грузоподъемность КБ-408.21 составляет 10 тонн, что достаточно для подъема на большую высоту плит перекрытий и других крупногабаритных строительных материалов.

Отличительные черты башенного крана:

  • Наличие датчика допустимой нагрузки модели ОНК-160б позволяет полностью контролировать работу основного оборудования и легко получать разрешение от государственных органов и комиссий на использование крана;
  • Башенный кран разрабатывался для пятой климатической зоны, поэтому оснащен системой отопления водительской кабины. Согласно ГОСТ 15150-69, КБ-408.21 можно использовать при температуре воздуха от -40 до +40 градусов. Это дает возможность проведения строительства круглый год;
  • Здесь имеется частотное устройство контроля и управления за передвижением груза, что позволяет плавно поднимать, опускать, перемещать в пространстве материал любого веса. такая система не только делает процесс более комфортным, но и предотвращает быстрый износ оборудования;
  • Кабина башенного крана очень комфортная, так как внутри довольно много места и она оборудована электрическим контролем микроклимата. Такой метод улучшает рабочие условия оператора и сохраняет все оборудование.

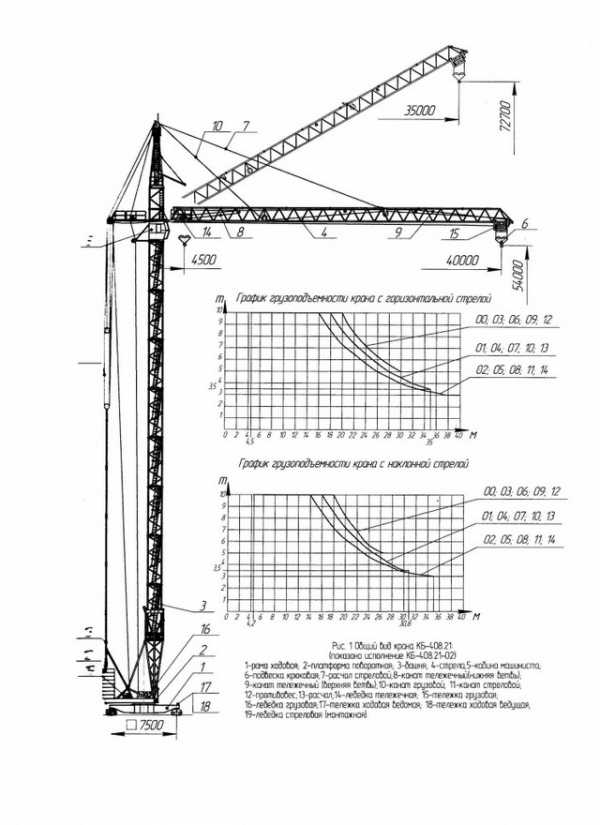

Фото башенного крана КБ-408.21

Сотрудники Нязепетровского краностроительного завода с большой ответственностью подошли к разработке системы безопасности КБ-408.21. Помимо системы контролем за нагрузкой на стрелу, они установили специальный механизм. Оно состоит из жесткой стяжки и гидравлического амортизатора. Такая система безопасности предназначена для удержания стрелы в горизонтальном положении даже в случае обрыва силового каната.

Если стрела башенного крана находилась в поднятом состоянии, то при обрыве троса она плавно опустится в нижнее положение и там зафиксируется.

Технические характеристики

Основные технические характеристики и параметры башенного крана позволяют использовать его при строительстве практически любого объекта до 70 метров. Подробные данные приведены в табличной форме.

ХарактеристикиПараметры
Максимальная грузоподъемность, т10
Грузоподъемность на всей длине стрелы, т3
Минимальный вылет стрелы, м4,5
Вылет при максимальной нагрузке (прямая/наклонная стрела), м16/14
Максимальная длина стрелы (прямая/наклонная), м40/35
Высота подъема груза (прямая/наклонная стрела), м54/72,7
Скорость работы
Подъема и опускания (2 т /10 т), м/мин45/30
Плавная посадка груза 10 т, м/мин18
Мощность оборудования
Грузовая лебека (основная/вспомогательная), кВт55/30
Механизм поворота, кВт7
Механизм передвижения крана по рельсам, кВт11
Стреловая лебедка, кВт15

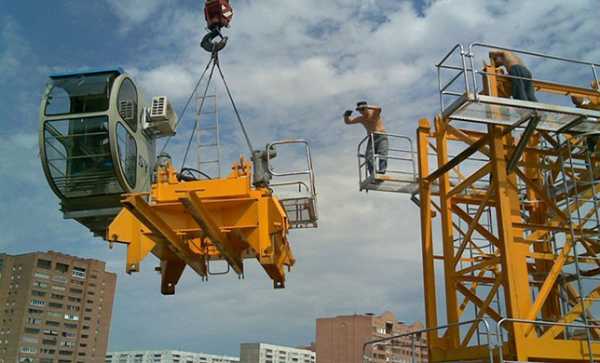

На видео процесс установки башенного крана КБ-408.21

allspectech.com

Башенный кран КБ-408 – устройство и технические характеристики

Башенный кран КБ-408 – это специальная техника на рельсовом ходу, которая используется для механизации строительных работ, на высоте до 72,7 метров и с грузами до 10 тонн.

Кран башенный КБ-408 является строительным передвижным полноповоротным краном на рельсовом ходу с поворотной башней и балочной стрелой с грузовой тележкой, обеспечивающей вертикальную и горизонтальную транспортировку строительных деталей и материалов. Кран перевозится с объекта на объект в разобранном виде. Монтаж осуществляется собственными механизмами и с помощью автомобильного крана.

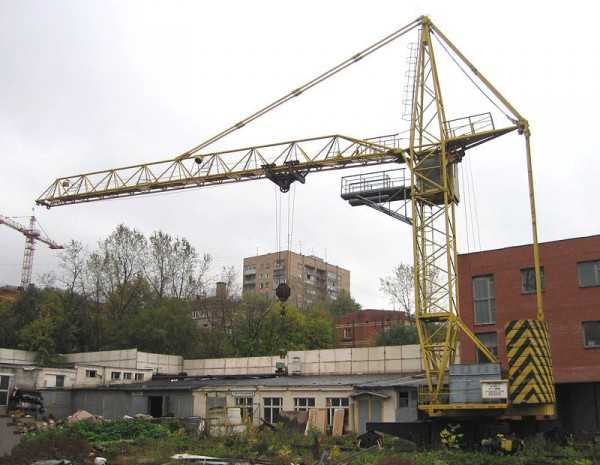

Башенный кран КБ-408

Кран КБ408 относится к 4-ой размерной группе башенных кранов и имеет одинаковые основные узлы с кранами этой группы.

Конструкция стрелы секционная. Конструкция стрелы крана сделана из металлических труб в виде решетчатой конструкции, модули стрелы соединяются между собой с помощью фланцевых соединений. Кран КБ 408 можно монтировать с наклонной стрелой. Вылет изменяется путем перемещения каретки.

Башня крана имеет модульную конструкцию. Количество модулей башни на кранах КБ-408 варьируется от 2 до 5 штук. (в зависимости от исполнения крана).

Устройство башенного крана КБ-408

Поворотная платформа и поворотный механизм

Платформа КБ-408 идентична по конструкции КБ-160. Изменена конструкция поворотного механизма — он выглядит как роликовый круг (в один ряд) диаметром 2500 мм. Кроме этого на кране появились лебедки, блоки и электрооборудование для грузовой тележки.

Ходовая рама с поворотными флюгерами

Ходовая рама с поворотными флюгерами, портал. Аналогична серии КБ-401 и КБ-402.

Портал

Конструкция портала и рамы крана КБ-408 идентична конструкции кранов КБ-160.

Секции башни

Инвентарные секции. Количество на кранах от 2 до 5 (6) шт. (в зависимости от исполнения крана).

Башня

По конструкции башня унифицирована с некоторыми узлами крана КБ-160, за исключением конструкции и оснащения оголовка башни. Отличается длиной канатов полиспаста и максимально возможным количеством установленных инвентарных секций, а также изменена конструкция головной секции башни — теперь она стала разборной.

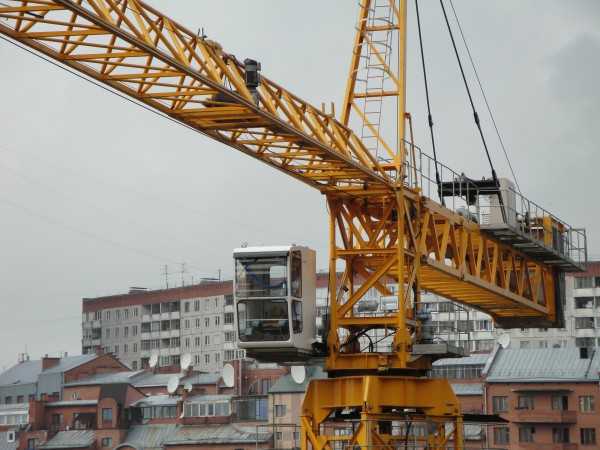

Кабина управления

На данном кране устанавливается унифицированная кабина для высоких кранов (установка на высоте свыше 20 м). На базовой, модели-первенце установлена унифицированная кабина для низких кранов (установка на высоте до 20 м). Способы крепления аналогичны КБ-160, а также других сериях кранов из типа КБ. Отличается от кабины базовой модели более совершенной конструкцией, приспособленной для удобного обзора на большей высоте крана, а также отличается внутренним наполнением и оснащением — улучшенным утеплением и обогревательными панелями. Дополнительно может оснащаться кондиционером.

Балочная стрела крана

Конструкция основной стрелы секционная. Сделана из металлических труб в виде решетчатой конструкции, секции соединяются между собой с помощью фланцевых соединений. По стреле перемещается грузовая тележка с крюковой обоймой. Вылет меняется путем наклона стрелы, а также путем перемещения грузовой тележки.

Крюковая обойма

Крюковая обойма представляет собой двухосную подвеску: две щеки, две оси, на которых на шарикоподшипниках установлены блоки, траверсы и крюк. Дополнительно присутствуют металлические внешние защитные кожухи для блоков крюковой обоймы.

Технические характеристики башенного крана КБ-408

Башенный кран КБ-408
Масса крана общая (в рабочем состоянии), т95,2
Грузоподъемность максимальная, т10,0
Грузоподъемность при максимальном вылете стрелы, т6,0
Вылет стрелы, м6,0-30,0
Вылет при максимальной грузоподъемности, м16,0
Грузовой момент, (кНм) тм160,0
Высота подъема максимальная, м(горизонтальная стрела/наклонная стрела)46,6 / 57,8
Суммарная мощность эл. двигателей, кВт123,6
Глубина опускания, м5,0
Частота вращения башенного крана, об./мин0,65
Конструктивная масса крана, т54,8
Скорость подъема груза макс. массы, м/мин36,0
Скорость подъема груза максимальная, м/мин67,0
Скорость плавной посадки груза, м/мин4,8
Скорость передвижения грузовой тележки, м/мин
горизонтальная стрела/наклонная стрела
7,0 / 30,0
Скорость передвижения крана, м/мин18,0
База, м6,0
Колея, м6,0
Задний габарит, м4,35
Наименьший радиус закругления пути
(внутреннего рельса), м
12,0

Видео обзор башенного крана КБ-408

tpscom.ru

Классификация кранов, основные параметры кранов

Строительные машины и оборудование, справочник

Классификация кранов, основные параметры кранов

Категория:

   Устройство башенных кранов




Классификация кранов, основные параметры кранов

Все подъемно-транспортные машины делятся на две группы: цикличного (прерывного) и непрерывного действия. В свою очередь, подъемно-транспортные машины прерывного действия делятся на грузоподъемные краны и транспортные машины (в том ццсле. строительно-монтажные). Грузоподъемные краны делятся на передвижные неповоротные — мостовые, кабельные, перегрузочные мосты; передвижные поворотные — автомобильные, пнев-моколесные, железнодорожные, гусеничные, портальные, козловые, башенные; стационарные поворотные — башенные, укосины, деррики; стационарные неповоротные.

Краны различаются также по типу силовой установки (двигателей внутреннего сгорания, электрических, дизель-электрических, паровых и т. д.) и по грузоподъемности.

В полное наименование крана включается тип ходового устройства, тип силовой установки и грузоподъемность, например «пневмоколесный дизель-электрический кран грузоподъемностью 25 г»; «автомобильный дизельный кран грузоподъемностью 5 т»; «железнодорожный паровой кран грузоподъемностью 10 г»; «рельсовый электрический башенный кран грузоподъемностью 3 г». Обычно в наименовании указывается наибольшая грузоподъемность.


При наименовании тех кранов, которые являются единственными в той или иной группе, принимаются известные сокращения. Например, в настоящее время пневмоколесные краны грузоподъемностью 25 т выпускаются только дизель-электрические, поэтому в их наименовании слово «дизель-электрические» опускается. Башенные краны выпускаются, как правило, передвижными рельсовыми с электрическим приводом, поэтому в их наименовании слова «рельсовый с электроприводом» опускаются и пишется «башенный кран грузоподъемностью 3 г» и т. д.

Разнообразные конструкции строительных кранов не всегда укладываются в изложенную выше схему. Так, например, передвижные башенные краны можно установить на конструкциях здания. Для таких кранов полное наименование будет следующим: «башенный самоподъемный, самоходный по зданию электрический кран грузоподъемностью 5 г (или другой грузоподъемности)».

Основные технические данные, характеризующие краны, называются их параметрами.

К основным параметрам строительных кранов относятся грузоподъемность, длина стрелы, вылет и высота подъема грузового крюка, скорости подъема и опускания груза, скорость вращения и возможный угол вращения стрелы, скорость передвижения крана, мощность силовой установки, производительность, вес крана (или весовой коэффициент).

Грузоподъемностью крана, обозначаемой обычно Q (рис. 2), называется вес наибольшего груза, который может быть поднят краном при сохранении необходимого запаса устойчивости и прочности конструкции крана.

Грузоподъемность крана измеряется в тоннах или килограммах. Обычно грузоподъемность крана назначается из условия обеспечения его устойчивости. У стреловых гусеничных, железнодорожных, автомобильных кранов наибольшая грузоподъемность соответствует наименьшему вылету стрелы; по мере увеличения вылета стрелы грузоподъемность крана уменьшается. Грузоподъемность на наименьшем вылете стрелы у самоходных стреловых кранов превышает грузоподъемность на наибольшем вылете в несколько раз. Грузоподъемность вписывается в паспорт крана и является основной его характеристикой.

Рис. 2. Основные параметры крана

У башенных кранов обычно максимально возможной грузоподъемностью, определяемой по условиям устойчивости крана, является только грузоподъемность на наибольшем вылете стрелы. Она является основной характеристикой крана и вписывается в его паспорт. Грузоподъемность этих кранов на наименьшем вылете стрелы только в два раза превышает грузоподъемность на наибольшем вылете (в некоторых кранах грузоподъемность постоянна на всех вылетах). Это правило не распространяется на тяжелые краны, применяемые в промышленном строительстве, диапазон грузоподъемности которых на разных вылетах значительно шире.

Подобное отличие башенных кранов от стреловых объясняется их меньшей универсальностью, большей специализацией, в связи с чем большая грузоподъемность на наименьшем вылете стрелы не была бы использована при работе, но вместе с тем вызвала бы усложнение, утяжеление и удорожание крана: потребовались бы более мощный двигатель, большей грузоподъемности лебедка и стрела; необходимо было бы оснастить кран более прочными канатом и крюком и т. д.

Длиной стрелы называется расстояние между центрами оси пяты стрелы и оси головных блоков.

Вылетом стрелы называется расстояние между вер-, гикальной осью вращения стрелы, проходящей через центры опорной тележки или портала, и вертикальной осью, проходящей через центр тяжести поднимаемого груза и совпадающей с центром крюковой обоймы.

Высотой подъема грузового крюка называется наибольшая возможная высота его подъема от основания крана. У наземных башенных кранов, передвигающихся по рельсам, эта высота измеряется от головки рельс. У таких кранов высота подъема крюка определяется высотой башни и величиной превышения головки стрелы над шарнирно закрепленной на башне пятой стрелы. Это превышение обеспечивается изменением угла наклона стрелы. От высоты подъема грузового крюка зависит возможная высота подъема груза. Кран, установленный на здании и поднимающийся по мере его возведения, способен поднимать грузы на большую высоту, чем это обеспечивается высотой башни и подъемом стрелы. В данном случае при определении высоты подъема груза учитывается высота расположения основания крана над землей. Предел подъема груза у таких кранов определяется кана-тоемкостью барабана лебедки. Поэтому для кранов, устанавливаемых на зданиях и сооружениях, наряду с высотой подъема грузового крюка указывается канатоемкость барабана лебедки подъема груза, определяемая наибольшей длиной каната, навиваемого на барабан.

Возможным углом вращения стрелы называется наибольший угол, на который она способна поворачиваться вокруг вертикальной оси крана.

В зависимости от возможного угла вращения стрелы краны делятся на полноповоротные и неполноповоротные. Полноповоротными называются такие краны, у которых угол поворота стрелы равен 360°. Неполноповоротными называются такие краны, у которых угол поворота стрелы меньше 360°.

Стрелы полноповоротных кранов в зависимости от конструкции поворотного механизма могут поворачиваться вокруг вертикальной оси многократно или однократно. У большинства существующих башенных кранов обеспечивается возможность многократного вращения поворотной части. Однократное вращение имеет место при включении в поворотный механизм канатной передачи (например у крана БТК-30).

Скоростью подъема или опускания груза называется путь, проходимый грузом по вертикали в единицу времени. Скорость подъема и опускания груза измеряется в метрах в минуту (м/мин) или в метрах в секунду (м/сек).

Скоростью вращения называется число оборотов поворотной части крана в единицу времени. Скорость вращения измеряется числом оборотов в минуту (об/мин).

Скоростью передвижения крана называется путь, проходимый краном в единицу времени. Скорость передвижения измеряется в метрах в секунду (м/сек) или в километрах в час (км/час).

Мощностью силовой установки называется мощность установленных на кране двигателей. Наряду с мощностью отдельных двигателей дается общая мощность всех двигателей. Мощность двигателей внутреннего сгорания и паровых двигателей измеряется в лошадиных силах (л. с.), мощность электродвигателей измеряется в киловаттах (кет).

Знание мощности двигателей и степени их загрузки дает возможность определить потребную для работы крана мощность источника энергии и расход горючего.

Производительностью крана называется количество грузов, перерабатываемых краном в единицу времени, которое измеряется тоннами в час (т/час) или тоннами в смену (т/смена). В строительстве иногда производительность крана измеряется количеством циклов, совершаемых в единицу времени краном.

Вес крана определяется весом металлоконструкций, механизмов и балласта. Балластом называется дополнительный груз, обеспечивающий необходимую устойчивость крана. Роль балласта в кране выполняют бетонные плиты, чугунные чушки и другой материал. В технической характеристике указывается конструктивный вес крана без балласта и общий вес крана с балластом.

Реклама:


Читать далее: Особенности конструкции кранов

Категория: - Устройство башенных кранов

Главная → Справочник → Статьи → Форум


stroy-technics.ru

технические характеристики видео, цена, марки, фото, устройство (высота и параметры)

Строительство гражданских и промышленный зданий, возведение жилых многоэтажных домов, погрузочно-разгрузочные работы на складах, площадках и полигонах нельзя представить без применения кранов башенного типа. Они перемещают грузы, элементы конструкций в требуемую точку строительного объекта.

Давайте попробуем разобраться, что собой представляет башенный кран, и узнаем его техническими характеристиками. Статья позволит нам выяснить параметры башенных кранов, их виды и понять где, в какой области их применение будет наиболее эффективным. А также выяснить цену «однорукого помощника».

Технические характеристики башенного крана

Скорость работ определяется мощностью и производительностью башенного крана. От его скорости передвижения и веса, который он может поднять, зависят общие темпы строительства и возведения зданий. Башенный кран видео, которого можно посмотреть в ниже – это механизм цикличного типа.

Что входит в понятие цикл работы механизма:

  1. Это захват груза.
  2. Перемещение захваченного объекта.
  3. Выгрузку на планируемом месте.
  4. Обратный пробег.
Башенный кран технические характеристики такого типа, его возможности
1Высота башенного крана (вылет стрелы)метр40
2Возможная высота подъёма стрелы с грузомметр150
3Скорость подъёма грузаметр/мин10 — 100
4Вращение крановой конструкции (её частота)оборотов/мин0,2 – 1,0
5Скорость передвиженияметр/мин10 — 30
6Грузоподъёмность грузового механизма с минимальным вылетом стрелыкг7500

Башенные краны характеристики, которых мы рассматриваем, бывают нескольких типов:

  1. С поворотной башней.
  2. И неповоротной конструкцией.

Сборный вариант конструкций позволяет в короткие сроки провести монтаж и демонтаж крана. Перевести его в нужное место. Говоря о башенных кранах как разновидности подъёмных механизмов, добавим, что неповоротная башня делится на три вида:

  • телескопический вариант;
  • наращиваемая конструкция;
  • подращиваемая.

Автокран КС: модельный ряд, характеристики, цена, фото, видео.

Все о HOWO самосвале тут.

Способ передвижения

Для перемещения по строительной площадке устанавливают рельсы. По ним, кран может перемещаться вперёд и назад, поднимая и доставляя конструкции зданий или грузы в нужную точку строительной площадки.

Существует категория кранов, которая опирается на внешнюю сторону строящегося объекта. Это классифицируется как конструкция приставного типа. В ряде случаев используют самоподъёмные механизмы. С увеличением высоты строящегося объекта они поднимаются вверх.

Существуют кроме рассматриваемых кранов механизмы на пневмоколесном ходу. Краны, которые перемещаются на гусеницах и установленные на автомобили.

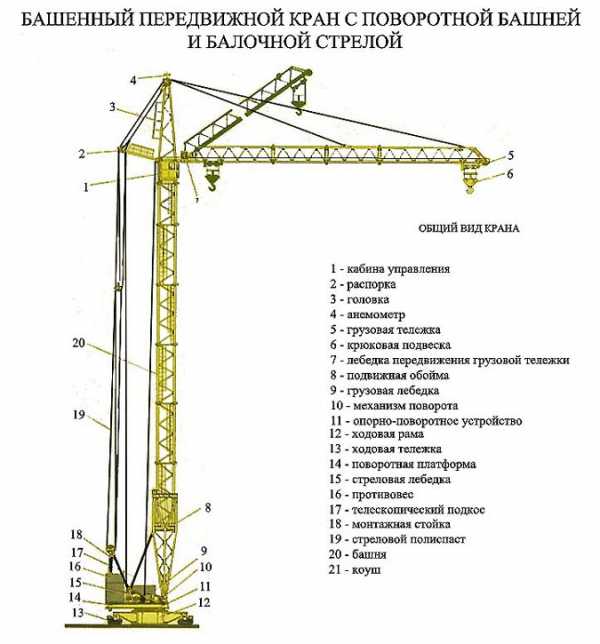

Устройство башенного крана

В конструкцию входят:

  • опорная часть;
  • кабина управления;
  • опорно-поворотные устройства;
  • башня;
  • стрела;
  • ходовые рамы;
  • устройство для перемещения по кривым;
  • поворотные платформы;
  • лестницы и площадки.

Марки башенных кранов

Сегодня производится и находится на строительных объектах множество кранов разных марок. Фото башенные краны, которые представлены в конце статьи, наиболее востребованы. Речь идёт о серии «КБ». Считается, что эта серия с поворотной кабиной наиболее часто встречается на стройплощадках. Именно на них мы остановимся.

Т 130 бульдозер: технические характеристики, расход топлива, цена, фото, видео.
Узнать какие самые большие автокраны в мире можно здесь.

Модельный ряд автокранов Liebherr тут.

Технические характеристики башенных кранов КБ

КБ-100 используется при строительстве зданий, высота которых составляет 5 – 9 этажей. Передвигается по рельсовому полотну. КБ-100 – это установка с наклонной стрелой и поворотной башней. Высота подъёма от 21 до 33 метров. Скорость подъёма 43 м/сек.

КБ-402 кран на рельсовом ходу и поворотной башней. Может поднимать грузы до 8000 кг. Вылет стрелы составляет 25 метров. Используется при возведении пятиэтажных зданий.

Сколько стоит башенный кран?

Башенный кран, цена которого, зависит от его производительности, грузоподъёмных возможностей, года выпуска и технического состояния можно купить за счёт кредитных средств. Возможна покупка в лизинг или приобретение техники бывшей в употреблении. Разбежка составляет от 13897000,00 до 1287000,00 р. Средняя цена кранов в РФ составляет 670000,00 р. практикуется аренда крана на определённый срок.

Достаточно сказать, что любые краны независимо от грузоподъёмности, скорости передвижения востребованный инструмент, без которого невозможно строительство высотных сооружений. Их использование только ускоряет процесс возведения зданий.

Больше информации на сайте

spectechzone.com

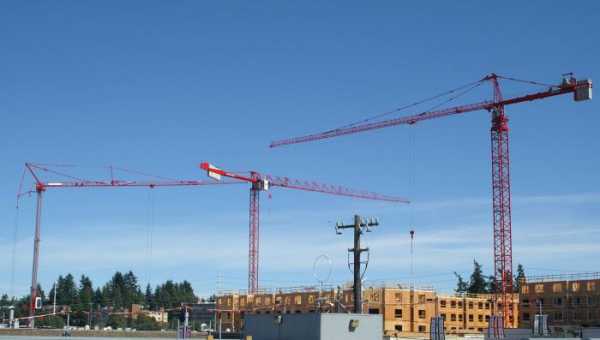

Башенные краны в современном строительстве


Сегодня невозможно представить себе панораму города и достаточно крупного сельского поселка без устремленных ввысь, легких ажурных силуэтов башенных кранов. Они хорошо заметны на фоне новых жилых застроек, всюду, где происходят прогрессивные перемены, где идет строительство. Башенный кран - символ современной стройки.

Комплексная механизация строительных работ, превращение стройки в непрерывный процесс монтажной сборки зданий и сооружений из изготовленных в заводских условиях узлов, конструкций и деталей, в первую очередь, сказались на профессии машиниста башенного крана, повысили ее значение, авторитет среди других строительных профессий.

Башенный кран – поворотный кран со стрелой, закрепленной в верхней части вертикально расположенной башни . Основные параметры башенного крана: грузоподъемность, вылет, высота подъема груза, глубина опускания груза, скорость подъема (опускания) груза, скорость поворота башни, скорость перемещения крана.

Существует множество типов башенных кранов. Они нашли широкое применение при строительстве зданий и сооружений в производстве погрузочно-разгрузочных работ. Башенный кран состоит из следующих основных узлов: башня, ходовая рама с колесами, опорно-поворотное устройство, поворотная платформа с грузовой и стреловой лебедкой, с противовесом; механизм поворота и электрооборудования, механизм подъема груза, механизм для изменения вылета, механизм передвижения крана и т.д

Все башенные краны имеют башню, что подразумевается уже самим их названием, и стрелу; эти башни и стрелы бывают самыми разнообразными. Башня крана — как бы его остов, который служит для поддержания стрелы на определенной высоте, а также для передачи нагрузок со стрелы на ходовую раму и крановые пути. Башню изготовляют из металлических уголков или труб, иногда бывают башни, выполненные в виде сплошной трубы. В вертикальном положении башни крепятся на портал или шарнирно с помощью подкосов.

У ряда кранов высота башни при необходимости может меняться с помощью выдвижных секций (телескопические и наращиваемые башни). Существуют краны с башней, которая складывается в боковом направлении с помощью монтажного полиспаста. Такой тип башни особенно удобен при транспортировке крана с одного объекта на другой. Если башня крана — его корпус, то стрела — его рука, с помощью которой кран дотягивается до нужного предмета, находящегося от него на определенном расстоянии. Стрелы крепят к верхней части башни. Они бывают подъемными или балочными


В настоящее время потребителю доступны всевозможные башенные краны, сильно различающиеся по своим размерам, качеству и предназначению.

Тем не менее, можно выделить пять основных свойств крана, которые следует учитывать при выборе крана:

Возможная быстрота установки

Время, затраченное стрелой для разворота на 360 градусов

Какая существует облегченная конструкция стрелы

Предусмотрен ли стандартный комплекс безопасности крана

Возможно ли кабельное и дистанционное управление

Если какой-то из этих пунктов в конкретном кране Вас не устраивает, то вероятно следует обратить своё внимание на другой.

Технологии изготовления шагают семимильными шагами, а тяжёлые и громоздкие когда-то конструкции кранов заменяются своими же модернизированными аналогами с облегчёнными и прочными стрелами, что также позволяет увеличить скорость вращения стрелы вокруг своей оси и тем самым сократить срок выполнения работы. Революционные конструкторские идеи и современные технологии строительства всё чаще и чаще выдвигают высокие требования к кранам башенного типа. Сегодня технологии строительства претерпели ряд многообещающих изменений: кирпично-монолитная и просто монолитная технологии в наши дни уже не редкость и, как мы видим, применяются повсеместно. На стройках сильно увеличилось число кранов для постройки высотных и многоэтажных домов и сооружений. А значит, надо повышать и скорость грузоподъёмности кранов. Инженеры-конструкторы, учёные-специалисты в данной области каждый день занимаются поиском оптимальных решений улучшения самой конструкции и параметров кранов. Поэтому всё время улучшается и развивается технология управления башенными кранами, их относительная маневренность и максимальная грузоподъемность, сокращаются сроки установки и монтажа.


Последние годы все большую и большую популярность завоёвывают краны, которые быстро монтируются и устанавливаются на новом месте. Главной их особенностью является минимальность затраченного на сборку времени, что позволяет максимально эффективно применять башенные строительные краны в таких условиях, когда постоянно не хватает рабочего места, что является насущной проблемой в центре города и в больших мегаполисах. Одна из последних технологических новинок в сфере высотного строительства - самомонтируемый башенный кран , который на сегодня является бесспорным лидером по скорости сборки на строительной площадке.

Преимущество подъемных стрел заключается в сравнительно малом их весе и размерах, меньшей трудоемкости монтажа и перевозки. Краны с подъемными стрелами наиболее распространены в строительстве. Недостатком подъемных стрел является то, что для изменения вылета крюка нельзя горизонтально переместить груз, поэтому необходимо производить поворот и передвижение крана: Стрелы бывают подвесные, подвесные с гуськом, подвесные со стойками, молотовидные. Больше всего из них распространены подвесные подъемные стрелы. Так же, как и башни, стрелы изготовляют из уголков или труб большого диаметра. Решетчатые конструкции из труб легки, прочны, способны выдерживать большие ветровые нагрузки. Балочные стрелы бывают подвесные и молотовидные. Последние менее распространены из-за довольно значительного веса и больших габаритов. Нижний пояс подвесной балочной стрелы представляет собой двутавровую балку, по которой перемещаются катки грузовой тележки, необходимой для подвешивания и перемещения грузов.

Безопасность работы крана во многом зависит от правильной заделки каната. К металлоконструкциям крана, блокам полиспаста, на барабанах лебедок, на крюках стальные канаты крепят различными петлями, узлами, муфтами, клиновыми зажимами. Петля на конце каната выполняется заплеткой свободного конца с применением коуша-кольца с полукруглой канавкой по наружному диаметру, предотвращающего расплющивание каната при перегибе и перетирание стальных проволок. Сращивать канаты, предназначенные для работы на башенном кране, строго запрещено. Канат соединяет подъемный механизм с грузом через специальные приспособления - блоки, полиспасты, барабаны. Блоки служат для подъема и опускания груза, для изменения направления движения канатов. Это простейшее устройство - обычное колесо, обод которого имеет желоб для размещения каната. Применение блока не дает особого выигрыша в силе, так как подвешенный к канату груз для уравновешивания требует приложения усилий, равных весу груза, к другому концу каната, перекинутому через блок. Блоки делятся на подвижные и неподвижные. Последние нужны для изменения направления движения канатов. Что же касается подвижных блоков, то они, вращаясь вокруг собственной оси, перемещаются одновременно с грузом.


Производительность труда машиниста крана во многом зависит от расположения его кабины, ее размеров, планировочного и конструктивного ее решения. Основное требование к кабине - обеспечение хорошего обзора в зоне действия крана, а также максимально удобное для машиниста расположение аппаратуры и оборудования. Кабины могут быть встроены внутри башни (кран МСК-5-20) или вынесены за башню (выносные кабины), подвешены к металлоконструкциям за верхнюю часть (кран БКСМ-5-5а), либо оперты своим основанием на площадку портала или поворотного оголовка (кран БК-180). На башенных кранах серии КБ установлена выносная унифицированная кабина. Передняя стенка ее полностью застеклена, три другие, имеющие окна, выполнены из двойной обшивки (наружной — металлической и внутренней — фанерной) с утеплительной прокладкой между ними. Лобовое и боковые окна кабины — открывающиеся. Мягкое кресло может перемещаться вдоль кабины по направляющим, при этом откидное сиденье поворачивается вокруг вертикальной и горизонтальной осей, может опускаться и подниматься. Все это позволяет машинисту во время работы выбирать наиболее удобные позы.

Разновидности башенных кранов .

Как бы ни отличались по конструкции, техническим характеристикам башенные краны, все они представляют собой грузоподъемную машину со стрелой, закрепленной в верхней части вертикально расположенной башни. Башенные краны различают по способу установки на строительной площадке, типам ходового устройства, типам стрелы и конструкции башни. По способу установки на строительной площадке различают башенные краны, работающие около здания (стационарные, передвижные, приставные) и работающие на самом здании (самоподъемные, переставные).

По типу ходового устройства различают башенные краны на рельсовом, автомобильном и гусеничном ходу, пневмоколесные и шагающие. Особенно распространены на стройках самоходные башенные краны на рельсовом ходу. По типам стрел различают башенные краны с подъемной и балочной стрелами. У башенного крана с подъемной стрелой груз подвешивают к концу стрелы, наклоном или подъемом стрелы изменяют вылет крюка. У башенных кранов с балочной стрелой груз подвешивают к грузовой тележке, вылет крюка изменяют перемещением тележки по направляющим балкам стрелы крана.

По конструкциям башни различают башенные краны с поворотными и неповоротными башнями, с башнями постоянной длины и телескопическими башнями, со складывающимися и подращиваемыми башнями. Какими бы разными, непохожими друг на друга не, были башенные краны, какие бы различия не имели их конструкции, ходовые устройства, все они отвечают определенным техническим характеристикам, называемым; параметрами. К параметрам крана относят вылет крюка, грузоподъемность, грузовой момент, высоту подъема, скорость рабочих движений, мощность, конструктивный и общий вес крана. По параметрам подбирают тип башенного крана, с тем чтобы он полностью устраивал строителей, максимально отвечал конкретным условиям стройки. Чаще всего выбор падает на самоходные краны на рельсовом ходу БКСМ с неповоротной башней и КБ и МСК с поворотной башней.


В результате модернизации в последние годы на основе существующих кранов созданы новые типы башенных кранов для многоэтажного строительства, способные поднимать грузы на высоту свыше 100 м. Башня таких кранов имеет дополнительные секции, значительно повышена надежность их конструкции. Установленные на рельсовом ходу башенные краны удобны в эксплуатации, безопасны в работе, хотя устройство и перебазировка их с одной строительной площадки на другую - дело довольно трудоемкое. Башенные краны на гусеничном, пневмоколесном и автомобильном ходу не нуждаются в устройстве рельсовых путей, по сравнению с кранами на рельсах обладают гораздо большей мобильностью. Их можно быстро подготовить к эксплуатации и перебросить на другой объект.

Ученые и специалисты-инженеры, конструкторы постоянно ищут способы улучшения конструкции, технических параметров башенных кранов. Благодаря этому постоянно совершенствуется механика управления кранами, повышается их грузоподъемность и маневренность, убыстряются сроки их монтажа и демонтажа, а у кранов на автомобильном и пневмоколесном ходу повышается проходимость, транспортные скорости. На стройках значительно увеличилось число кранов для строительства многоэтажных и высотных зданий. В настоящее время повышению эффективности механизации, комплексной механизации строительных работ уделяется первостепенное внимание.

Успешно решается такая важная проблема, как комплексная механизация работ по монтажу строительных конструкций. Заключается она в том, чтобы полностью механизировать не только основные процессы, выполняемые башенным краном (разгрузку, складирование конструкций и материалов, подъем и установку их на место), но и все остальные процессы по монтажу конструкций: их доставку на стройплощадку, укрупнительную сборку, проверку геометрических размеров и качества конструкций, навеску и закрепление подмостей и ограждений, строповку деталей к крюку крана, выверку, расстроповку детали. Большое значение для будущего строек имеет не только число башенных кранов, но и улучшение их использования за счет лучшей организации механизированных работ, применения новых форм и методов управления парком кранов.

Для снижения затрат труда машинистов, улучшения использования кранов проводят различные мероприятия, способствующие повышению эксплуатационной надежности кранов и увеличению времени их работы до капитального ремонта, сокращению сроков перебазирования, монтажа-демонтажа, улучшению условий работы машиниста.

На стройках страны сегодня используют свыше 200 тыс. монтажных кранов, 164 тыс. экскаваторов, 43,6 тыс. бульдозеров, множество погрузчиков, скреперов, тракторов и другой строительной техники. В каждом поколении кранов люди производили тщательный отбор лучшего, тех полезных качеств и свойств, которые передавали следующим поколениям. И сегодня на стройках встречаешь башенные краны самых разнообразных конструкций, имеющие большую мобильность и грузоподъемность, повышенные скорости рабочих движений и высоту подъема грузов, требующие малых сроков для монтажа и демонтажа.

Мир стремительно совершенствуется, все течёт, всё изменяется. Высокие технологии задают темп развития всего цивилизованного мира. Технологии строительства башенных кранов не отстают ни на шаг!

proect-peremen.ru

Подъемный кран, его высота и мощность :: SYL.ru

Подъемный кран - машина, оснащенная стационарными грузоподъемными приспособлениями, предназначенная для перемещения тяжелых и габаритных предметов в пространстве как в высоту, так и в горизонтальной плоскости. Их используют на строительных площадках, в производственных цехах, в других промышленных целях.

Виды грузоподъемных кранов

Поскольку данные машины применяют в различных отраслях промышленности, они должны выполнять специальные задачи и работать в определенных условиях. Поэтому существует несколько видов конструкции:

1. Стреловые. Такие подъемные краны можно увидеть на строительных площадках. Грузозахватный механизм у таких машин подвешен к перемещающейся тележке или к самой стреле.

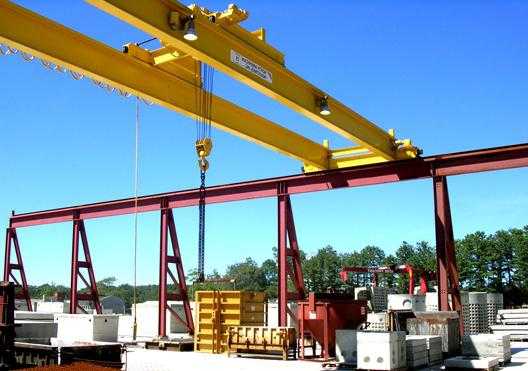

2. Мостовые краны оснащены перемещающейся по неподвижной конструкции тележкой. Такие работают в цехах, на грузовых площадках в портах и т.д.

3. Кабельные имеют захватный механизм, подвешенный к тележке, перемещающейся по закрепленным на стационарные опоры канатам. Они участвуют в строительстве мостов, используются в карьерных и горных местностях.

Это основные виды конструкций грузоподъемных кранов. Каждый из них работает с разными по размеру и массе объектами, перемещение производится различными захватными механизмами.

Виды переносных устройств

Существует несколько способов крепления объектов к грузоподъемному крану:

  1. Крюк. На него крепят стропы, которые, в свою очередь, захватывают монтажные петли конструкций или другие элементы, предназначенные для транспортирования и подъема.
  2. Клещевой захват используют для перемещения предметов, не имеющих специальных приспособлений (трубы, бочки, бревна).
  3. Магнит крепит к себе металлические предметы и контейнеры.
  4. Грейфер захватывает сыпучие грузы.

В зависимости от конкретных условий применения грузоподъемного крана захватные устройства могут меняться.

Виды шасси

Подъемные краны доставляются на рабочие объекты по-разному: одни прибывают сами, другие требуют доставки, третьи служат постоянно в одном месте без необходимости в передвижении.

Стационарные краны используются на крупных промышленных и производственных предприятиях, где есть потребность в переносе грузов с места на место, но нет необходимости перемещать сам механизм. Представитель – кран мостовой. Он являет собой перемещающийся по определенному пути грузоподъемный механизм. Траектория движения определена подвесными конструкциями на неподвижной опоре.

Подъемный кран на автомобильном ходу (пневмоколесный). Он установлен на автомобильную платформу, которая его перевозит, с нее же он управляется. Такие механизмы имеют среднюю грузоподъемность, применяются на небольших строительных объектах, при прокладке коммуникаций.

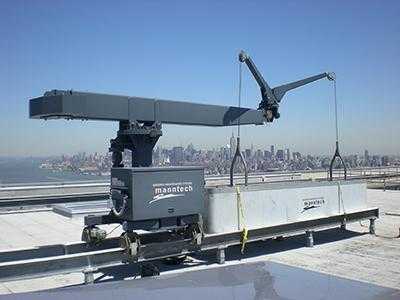

Кран на собственном ходу представляет собой установку, способную перемещаться самостоятельно по платформе, на которую он установлен. Пример – башенный кран на строительной площадке, узкоспециализированные устройства на железнодорожных площадках и т.д.

Также применяются различные ходовые устройства: гусеничные, железнодорожные, рельсовые, шагающие, плавучие.

Все виды могут иметь разный привод:

  • ручной;
  • электрический;
  • гидравлический;
  • пневматический;
  • механический.

Все вышеперечисленные особенности описывают многообразие конструкций и отличий грузоподъемных кранов. Применение каждого вида зависит от конкретных условий и задач. Но выбор машины не определяется только ее конструктивной особенностью. Далее рассмотрим функциональные возможности, которые необходимо учитывать при выборе подъемного крана.

Технические параметры

Все механизмы обладают разными производственными показателями. Основные:

  • Грузоподъемность – максимальная масса груза, которую способен переместить кран (Q, т).
  • Вылет крюка – горизонтальное расстояние от вертикали вращения поворотной части до оси подвеса груза (Lкр, м).
  • Длина стрелы – расстояние от оси вращения поворотной части крана до конца рабочей части стрелы (Lстр, м).
  • Высота подъема крюка – вертикальное расстояние от пола до находящегося в точке наивысшего положения грузозахватного приспособления (Н, м).

Существуют и другие узкоспециальные параметры, которые рассчитываются при выборе кранов высокой мощности или особого назначения (грузовой момент, глубина опускания груза, скорость передвижения и подъема и др.).

Все эти факторы в разных комбинациях рассматривают при выборе устройства. Из-за ошибок при определении технических параметров крана, необходимых для работы, последствия могут быть разными: от переплаты за аренду более мощной машины до ее поломки или невозможности произвести действия при недостатке функциональных характеристик.

Расчет основных параметров

Выбор вида и марки крана производят путем вычисления его характеристик, которые контролируются СНиП 3.03.01-87; СНиП 12-02-2001; СНиП 12-04-2002 и ПБ 10-382-00.

Мощность подъемного крана определяется по формуле:

Q=Мэ*Lкртрсосн, где:

Мэ – масса самого тяжелого поднимаемого элемента, т;

Lкртр – требуемая длина вылета крюка, м;

Мс – масса грузоподъемного и захватного устройств, т;

Мосн – масса монтажной оснастки, устанавливаемой на груз, т.

Высота подъемного крана рассчитывается так:

Нтркр= = h0 + hз + hэ+ hс + hу, где:

h0 – высота монтажного горизонта или ранее смонтированного элемента, м;

hз – зазор между устанавливаемым и ранее смонтированным элементом, м;

hэ – высота/толщина элемента, м;

hс – высота строповочной конструкции, м;

hу – уровень стоянки крана от нулевой отметки, м.

Вылет крюка и длина стрелы зависят от наиболее удаленной конструкции и максимальной массы груза.

Другие особенности выбора и организация рабочего пространства

Подъемный кран поднимает груз на определенную высоту. Как правило, перемещаемые предметы имеют большую массу. Всегда имеется риск для людей, находящихся на площадке, потому крайне необходимо соблюдение требований безопасности. Также нельзя подвергать риску другие предметы, находящиеся вблизи рабочего механизма. Поэтому перед началом производства необходимо продумать расположение грузов и объектов таким образом, чтобы использование крана было максимально эффективным и риски повреждения других материалов сведены к минимуму. Для строительных площадок разрабатывают генпланы с подробными схемами движения и перемещения, в производственных цехах существуют требования планировки и расположения грузов.

Подъемный кран должен соответствовать требованиям технической безопасности, быть полностью исправным. Должны проводиться плановые осмотры специалистами.

www.syl.ru

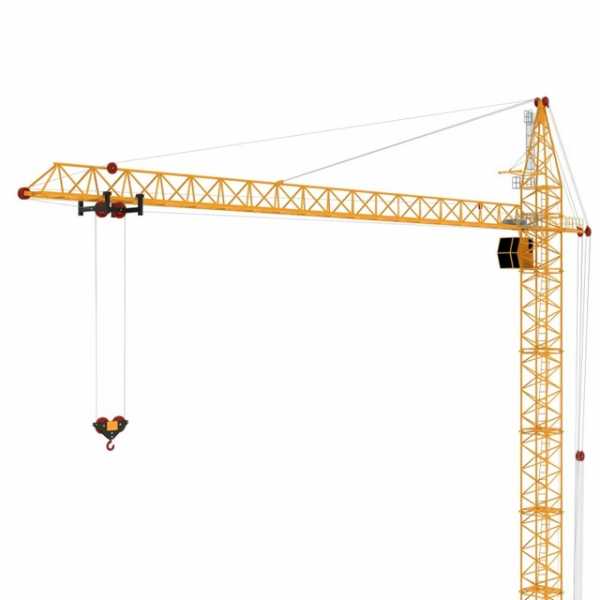

Принцип работы башенных кранов - описание конструкции.

Это одна из самых сложных единиц строительной техники, по части эксплуатации. Без специальной подготовки, знаний и опыта невозможно даже смонтировать кран, не говоря уже о том, чтобы им управлять. Для того, чтобы предварительно оценить на сколько машина пригодна для той или иной задачи, быть супер специалистом вовсе не обязательно. Хватит и базового понимания принципов работы этого вида строительной техники.

Принципы работы

Основным элементом конструкции является башня. Она может быть установлена как на недвижимой опоре, так и на мобильной. Вверху башни закрепляют стрелу крана. Кабина машиниста, как правило, также устанавливается на вершине башни, на пересечении со стрелой.

Поворотный механизм обеспечивает движение стрелы на 360 градусов, а вылет регулируется движением грузовой тележки.

Привод является также одним из важнейших составляющих крана. В наше время, в основном, используются приводы, работающие на электричестве. Конструкция привода включает в себя несколько двигателей, отвечающие за разные нагрузки. Одни направлена на подъем груза, другие на вращение, третьи отвечают за передвижений самой платформы.

Важнейшие узлы конструкции крана

Башни всех современных кранов собираются по одному и тому же принципу. Отдельные решетчатые модули соединяются между собой болтами, тем самым позволяя:

  • Достаточно быстро производить сборку башни;
  • Облегчает сам процесс сборки;

На автомобильных кранах, за частую, установлена башня, которая автоматически складывается и раскладывается по нажатию на пульт управления из кабины.

Конструкция и установка механизмов вращения стрелы крана отличаются в зависимости от типа крана. У нижнеповоротных кранов эти механизмы располагаются в основании башни. Такое устройство сильно ограничивает общую грузоподъемность, а также высоту подъема грузов.

Краны с верхнеповоротной системой имеют намного большую максимальную высоту подъема, а также грузоподъемность. Это достигается за счет установки механизмов вращения над кабиной крановщика.

Регулирование подъема/опускания груза, а также вылета происходит благодаря такой составляющей, как стрела. Она монтируется по тому же принципу, что и башня, т.е за путем объединения отдельных решетчатых модулей. Такая конструкция обеспечивает комфортное регулирование длины стрелы. Многие современные краны имеют такие стрелы, в которых возможно осуществлять перемещение стрелы в вертикальной плоскости.

rentakran.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
