Мощность котла кчм: технические характеристики, установка, модельный ряд, принцип работы

технические характеристики, установка, модельный ряд, принцип работы

Чугунный модернизированный котел КЧМ отечественного производства является солидным конкурентом западным агрегатам. Он неограниченно применяется для отопления домов, коттеджей, дач, промышленных объектов. Оборудование служит от 25 до 30 лет при соблюдении правил эксплуатации. Твердотопливный котел работает на дровах, угле, торфе, после несложного переоборудования использует газ, масло, электричество.

Содержание

1. О производителе
2. Особенность оборудования
3. Устройство котлов КЧМ
4. Достоинства и недостатки
5. Технические характеристики котлов КЧМ
6. Мощность котла
7. Принцип работы котлов КЧМ
8. Правила монтажа и эксплуатации
9. Виды котлов КЧМ для жилья
10. КЧМ Микро
11. КЧМ 5

О производителе

КЧМ — самая старая марка отечественного оборудования

Кировский завод по выпуску санитарно-технического и отопительного оборудования был основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.

Небольшое предприятие постепенно развилось до крупной компании, использующей в работе передовые технологии совместно с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококлассных специалистов выводит качество агрегатов на высокий уровень. С 2006 года предприятие является участником ОАО «Санто-Холдинг».

Особенность оборудования

Преимущество модернизированного чугунного оборудования заключается в его универсальности. Котлы выпускаются для работы с твердыми видами топлива, но перестраиваются в газовые агрегаты или работают на отработке масла. Переоборудование выполняется без внушительных материальных затрат – приобретается комплект деталей, которые монтируются собственными силами.

Горелка устанавливается в течение получаса и так же быстро демонтируется при возврате к дровам или углю. Котлы выпускаются в России, поэтому запасные части приобретаются без проблем по невысокой цене. Модели отличаются техническими характеристиками и подходят для работы в частном доме или промышленном цеху.

Устройство котлов КЧМ

Комбинированные модели способны переключаться с твердого топлива на газ

Универсальный аппарат устанавливается в самотечные открытые отопительные системы и закрытые магистрали с циркуляционной помпой.

Оборудование включает конструктивные элементы:

• секции теплообменника, их число зависит от модификации;
• зольная, загрузочная и шуровочная камера с дверками для управления тягой и поступлением кислорода;
• труба дымохода на тыльной стенке с заслонкой для координации потока продуктов горения.

Корпус агрегата покрыт слоем теплоизоляции для предупреждения остывания. Температура регулируется термодатчиком, который располагается в средней части.

Технические характеристики котлов КЧМ

Конструкция не имеет сложных частей, без труда ремонтируется и чистится. КПД достигает 77-79%.

Основные положительны качества:

• длительный срок службы;
• надежность и универсальность;
• всегда хорошая тяга дыма, благодаря автоматическому регулятору;
• широкий выбор по мощности;
• высокое рабочее давление;
• невысокая стоимость.

К недостаткам относится отсутствие в конструкции электрического заводского ТЭНа. Агрегаты не предусмотрены для обслуживания одновременно отопительной магистрали и водогрейного контура. Котел имеет большой вес и значительные габариты.

Технические характеристики котлов КЧМ

Мощные модели снабжаются автоматическим клапаном для защиты от превышения давления в аварийных ситуациях.

Основные характеристики котла:

• ширина и высота корпуса 75 х 110 см, весит агрегат до 240 кг, толщина стенок – 12 мм;
• вода нагревается в теплообменнике до +95°С, давление жидкости – 0,4 МПа;
• количество секций от 3 до 7;
• топка меньшей модели с 3 секциями – 35 л, а в 9-секционном агрегате увеличена до 155 л;
• расход угля в зависимости от мощности колеблется от 2,2 до 9,1 кг/час.

В больших топках одновременно загружается от 20 кг топлива, при этом котел работает беспрерывно в течение 10 — 12 часов.

Мощность котла

Мощность, исходя из количества секций

Топочная камера выдает около 26-40 кВт тепловой энергии, на выходе из калорифера получается мощность 21-36 кВт.

Это дает возможность обогревать площадь:

• 3-секционными агрегатами – до 200 м2;
• 4-секционными – 200 – 300 м2;
• 5-секционными – 300 – 400 м2;
• 6-секционными – 400 – 500 м2;
• 7-секционными – 500 – 600 м2;
• 8-секционными – 600 – 700 м2;
• 9-секционными – до 800 м2.

Количество чугунных отсеков определяет мощность отопительного оборудования.

Принцип работы котлов КЧМ

Строение топки ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сгорает в условиях разреженного кислорода, в результате выделяется коксовый газ. Конструкция дымохода позволяет продуктам горения дополнительно участвовать в нагревании перед выводом наружу. Топливо используется результативно, и уменьшается объем несгораемых остатков.

Иногда на ниппельных стыках появляется течь – это говорит об ослаблении гаек. Неисправность устраняется подтягиванием метизов. Если на стенках секций выпадает конденсат, произошла разгерметизация по вине производителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и шуровочной дверки, щиток, запальник, термопара и терморегулятор.

Правила монтажа и эксплуатации

Для монтажа котла необходимо выделить топочную с хорошей вентиляцией

Агрегат ставится в отдельной комнате с вентиляцией принудительного типа и системой отвода дыма. Под котел бетонируется основание, поверхность которого выполняется по горизонтальному уровню.

Правила установки оборудования:

• расстояние до горючих предметов и стен из воспламеняющихся материалов – не меньше 40 см;
• незанятое место перед котлом – не меньше 3 м, а промежуток до несущих стен делается от 25 см;
• диаметр вытяжной трубы варьируется в диапазоне 155 – 210 мм в зависимости от мощности агрегата, а высота дымохода составляет от 5 м.

Приток воздуха в момент запуска регулируется заслонкой вверху трубы, этот элемент координирует также интенсивность отведения угарных газов во время работы. Котел эффективно работает на антраците фракции 50 – 60 мм, при этом расход в час составляет 3 кг. Крупные фракции (до 80 мм) требуют более сильной тяги.

Разрешается загрузка смешанных смесей с добавлением опилок, применяются угольные и торфяные брикеты, мелкогранулированная масса. Не рекомендуется сырое топливо.

Виды котлов КЧМ для жилья

Модернизированный котел КЧМ Гном для отопления небольших домов

Агрегаты с автоматизированным сжиганием твердого топлива используются для отопления частных строений, хозяйственных построек и коммунальных зданий, в которых есть магистрали с принудительной или естественной циркуляцией теплоносителя.

Чугунный котел выбирается в зависимости от площади постройки. Мощное оборудование на небольшом пространстве ведет к потерям тепла.

КЧМ Микро

Агрегат включает три чугунные секции, его мощность – 17 кВт на антраците и 14 кВт на дровах. Котел приобретают для отопления дома площадью до 200 м2. КПД достигает 79%, а объем камеры сгорания составляет 30 л.

Ориентировочное потребление условного вида топлива – 2,2 кг/час. Габариты корпуса 630 х 400 мм, объем водяного отсека – 16 л, агрегат весит 158 – 162 кг.

КЧМ 5

Котел выпускается с несколькими вариантами количества секций, в конструкции предусмотрен регулятор тяги. Оборудование предназначается для строений общей площадью 300 – 500 м2, мощность составляет до 50 кВт. КПД агрегата не бывает меньше 78,8%. Объем отделения сгорания – 95 л. Регулятор тяги дает возможность экономить топливо за счет его длительного горения.

Технические характеристики и отзывы владельцев

Содержание

1. Устройство и технические характеристики
2. Преимущества и недостатки
3. Особенности установки и подключения
4. Отзывы владельцев

Введение

Традиционно, отечественные котлы пользуются особой популярностью среди владельцев дач и частных домов. Сегодня мы представляем вашему вниманию еще один отопительный прибор российского производства – твердотопливный котел КЧМ-5. Давайте рассмотрим поподробнее его конструкцию, узнаем в чем его преимущества, узнаем пользователей мнение о них, а также дадим несколько практических советов по установке, подключению и обвязке. Итак, приступим.

Вначале скажем пару слов о самом производителе. ОАО «Кировский завод» имеет богатый опыт чугунного литья который насчитывает более 250 лет. Помимо отопительных котлов на твердом топливе завод также выпускает газовые, жидкотопливные, печи и камины, а также много различных других изделий из чугуна.

Котел КЧМ-5 является универсальным устройством с очень необычной конструкцией. Давайте подробно рассмотрим в чем особенность этих отопительных приборов.

Устройство и технические характеристики

Особенность котла КЧМ-5 заключается в том, что его теплообменник не цельный как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с ростом мощности.

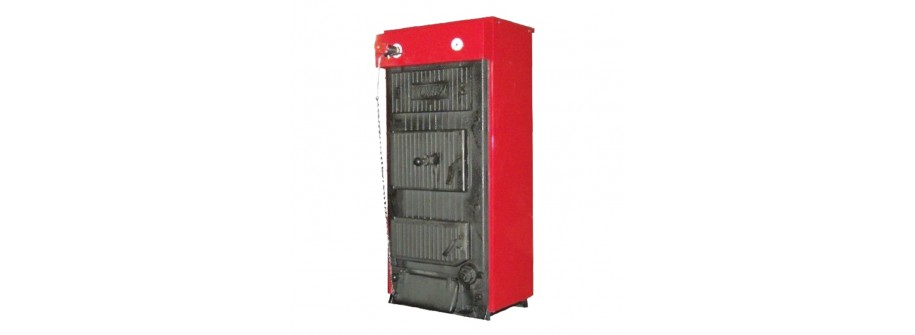

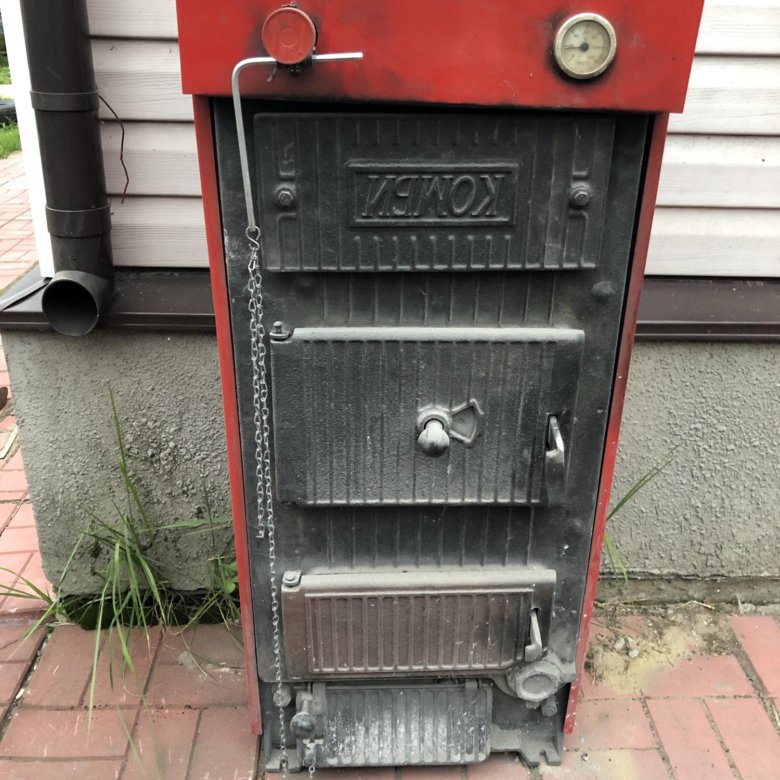

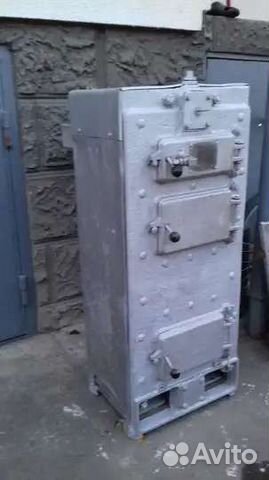

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5

Следующей особенностью приборов отопления КЧМ является их универсальность. При необходимости, котел на твердом топливе может быть легко переоборудован для работы на газу, дизельном топливе, мазуте, отработке. Если установить пеллетную горелку и бункер с подающим шнеком то КЧМ-5 легко превращается в автоматический пеллетный котел длительного горения. Стоит лишь слегка его модифицировать, установить горелку для соответствующего топлива, и вот он уже газовый или дизельный. Такая универсальность может очень пригодится если магистральный газ еще только проводится, а отопительный прибор нужен уже сейчас. Тогда все просто, устанавливаете котел на твердом топливе КЧМ-5, а потом с минимумом затрат переводите его на газ.

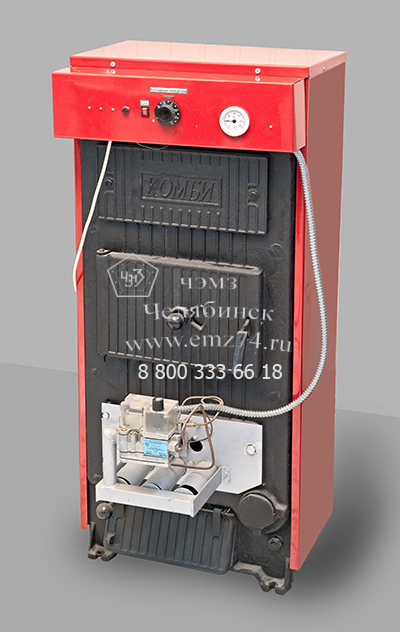

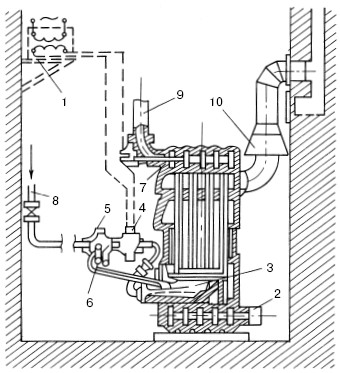

Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi

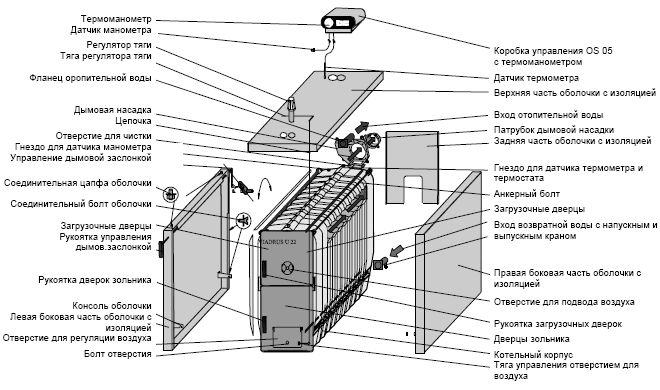

Давайте внимательно рассмотрим из каких частей состоит котел КЧМ-5:

• Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратной линии системы отопления, а в верхней части дальней секции находится патрубок для подключения прямой.
• На передней панели расположены три дверцы: зугрузовочная, шуровочная и дверца зольника. Загрузочная имеет отверстия для доступа вторичного воздуха. Путем регулировки величины открытия дверцы зольника, можно регулировать интенсивность горения. Данный процесс выполняется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.
• На задней стенке котла расположен патрубок дымохода с дымовой заслонкой. Благодаря ей можно регулировать выход продуктов сгорания.
• Весь корпус КЧМ-5 изолирован специальным материалом для предотвращения тепловых потерь и повышения эффективности работы. Снаружи корпус покрыт стойкой к износу краской.
• Для предотвращения закипания и контроля температуры воды в системе отопления, предусмотрен термометр. Он замеряет температуру воды в средней секции и выводит показания на переднюю панель.

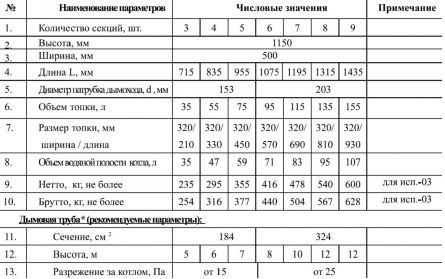

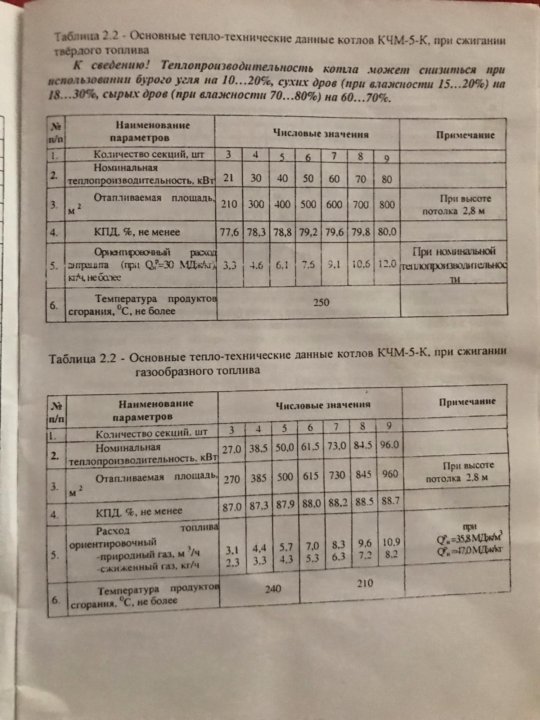

Рассмотрим основные технические характеристики с официального сайта производителя:

Количество секций	3	4	5	6	7	8	9
Мощность, кВт	21	30	40	50	60	70	80
Площадь помещения, м²	210	300	400	500	600	700	800
КПД не менее, %	78
Расход угля, кг/ч	3,3	4,6	6,1	7,6	9,1	10,6	12,0
Цена, руб	42 900	50 600	57 200	73 700	86 900	96 800	107 250

Как видите КЧМ-5 выделяется из общей массы твердотопливных котлов. Давайте перейдем к разбору его достоинств и недостатков.

Вернуться к оглавлению

Преимущества и недостатки

Итак, какими же достоинствами обладает котел КЧМ-5 по сравнению с его твердотопливными собратьями. Рассмотрим их по порядку:

• Благодаря использованию чугуна, испытанной годами конструкции и качеству изготовления, КЧМ-5 прослужит вам не менее 25 лет.
• Одним из основных преимуществ перед другими твердотопливными котлами следует отметить его универсальность. С помощью легко устанавливаемого дополнительного оборудования, он может быть переведен на другой вид топлива, такой как газ, дизель, топливные гранулы.
• Простота конструкции котла КЧМ-5 значительно упрощает его обслуживание. Устройство легко чистить и устранять мелкие неполадки, неизбежно возникающие при работе любого агрегата.
• Использование секционного теплообменника позволило создать внушительный модельный ряд различных мощностей от 20 до 80 кВт.
• Конструктивные особенности, а также наличие теплоизоляции позволило добиться КПД минимум в 78 процентов при работе на дровах и угле.

Совет: Наиболее предпочтительным топливом на котором достигается лучший КПД является уголь антроцит диаметром 40-60 мм. Дрова следует использовать с влажностью не менее 20%. При более влажном топливе КПД котла будет значительно снижаться.

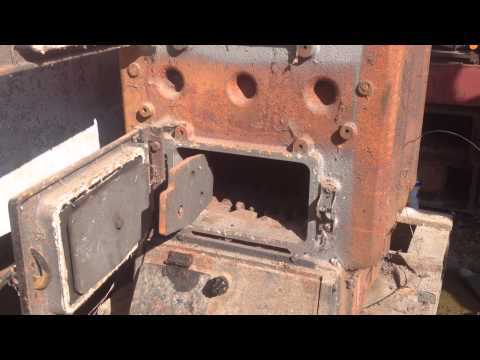

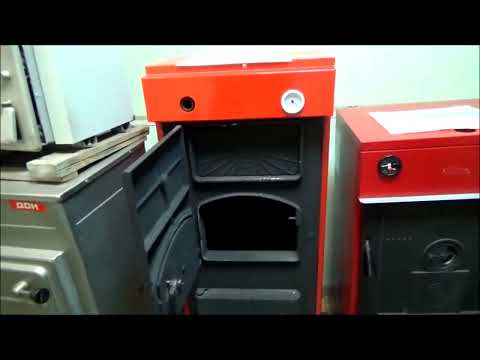

Фото 3: Загрузочная камера бытового котла КЧМ-5

К недостаткам моделей КЧМ следует отнести высокий расход топлива и малое время работы на одной загрузке, а также низкий КПД по сравнению с пиролизными твердотопливными котлами длительного горения. Низкая эффективность работы влечет за собой еще один существенный недостаток – котел требует частой чистки и организации грамотной системы дымохода.

Вернуться к оглавлению

Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

1. Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
2. Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
3. В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.

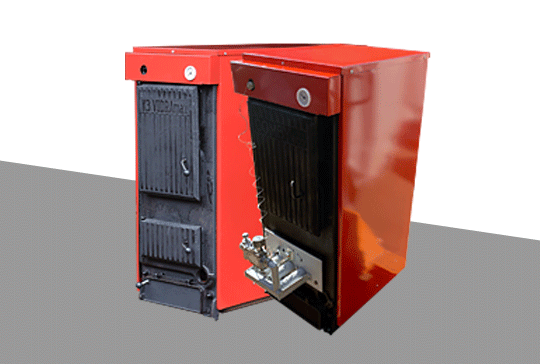

Фото 4: Автоматический котел на пеллетах КЧМ-5

Порядок монтажа водогрейного котла КЧМ-5 следующий:

1. Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
2. Устройство подключается к системе отопления и дымохода.
3. Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Вернуться к оглавлению

Отзывы владельцев

Естественное желание любого, кто планирует купить котел КЧМ-5 это узнать об опыте его использования от владельцев частных домов и дач.

Приведем несколько отзывов с профильных форумов:

Долго выбирал твердотопливный котел для своего загородного дома, в конечном счеты выбор пал на КЧМ-5. Дом двухэтажный, построен из пенобетонных блоков, утепления нет, чердак и подвал холодные. Установил 7-секционнный КЧМ-5 на 60 кВт. По расходу топлива могу сказать следующее: за отопительный сезон ушло около 70 тонн угля. С учетом отсутствия утепления очень даже неплохо, понятно, что дом надо утеплять и расход будет меньше. Топил в среднем 2 раза в день. Из минусов могу выделить лишь маленький объем зольника. Он быстро заполнялся и приходилось часто чистить. Пришлось его немного модернизировать.

– Сергей Николаевич, Уфа

Фото 5: Расширение зольника отопительного котла КЧМ-5

Владею трехэтажным частным домом площадью по 120 м² этаж. Дом утеплен вполне прилично. Для отопления решил купить твердотопливный котел КЧМ-5 комби из 6 секций на 50 кВт. Топлю красноярским бурым углем 2-4 раза в день в зависимости от температуры на улице.

Расход угля примерно 3 тонны в месяц. Есть мысли поставить в пару ему электрокотел, чтобы ночью не вставать. Котел пока нравится, КПД конечно низковат по сравнению с импортными моделями, ну зато и цена устройства соответствующая.

– Виктор, Красноярск

Фото 6: Установка и подключение котла КЧМ-5 в котельной загородного дома

Построил недавно дом загородном, встала проблема его отопления. Площадь дома 240 м² пока утеплен слабо, но работаю над этим. После долгих раздумий установил чугунный котел КЧМ-5. Пока в месяц уходит около 1 — 1,5 тонны угля, думаю после утепления расход снизится вдвое. Очень прельщает возможность перехода на пеллеты, но пока денег нет, все уходит на утепление дома.

– Олег Петрович, Новосибирск

Надеемся наш обзор помог вам разобраться, что это за зверь такой котел КЧМ-5. В дополнение к изложенному посмотрите видео об этих устройствах:

Вернуться к оглавлению Заключение

Как вы видите из нашего обзора, КЧМ-5 надежные и долговечные устройства. Их универсальность с легкостью позволяет перейти на другой вид топлива в случае необходимости, а чугунный теплообменник прослужит десятилетия. Если вы ищете недорогой и надежный твердотопливный отопительный котел, то советуем вам внимательно присмотреться к КЧМ-5.

технические характеристики, установка, модельный ряд, принцип работы

Модернизированный чугунный котел КЧМ отечественного производства составляет солидную конкуренцию западным агрегатам. Неограниченно используется для отопления домов, коттеджей, дач, промышленных объектов. Оборудование служит от 25 до 30 лет при соблюдении правил эксплуатации. Твердотопливный котел работает на дровах, угле, торфе, после несложного переоборудования использует газ, мазут, электричество.

Содержание

1. О Оборудовании производителя
2. Оборудование
3. Установка котлов KCHM
4. Преимущества и недостатки
5. Технические характеристики котлов KCHM
6. Power Power
9000 7 Котлы КЧМ для жилья
7. КЧМ Микро
8. КЧМ 5

О производителе

КЧМ старейшая марка отечественного оборудования

Кировский завод по производству сантехнического и отопительного оборудования основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.

Небольшой бизнес постепенно превратился в крупную компанию, использующую в своей работе передовые технологии вместе с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование высококвалифицированных специалистов выводят качество агрегатов на высокий уровень. С 2006 года компания входит в состав ОАО «Санто-Холдинг».

Характеристика оборудования

Преимуществом модернизированного чугунного оборудования является его универсальность. Котлы выпускаются для работы на твердом топливе, но их переделывают в газовые агрегаты или работают на добыче нефти. Переоборудование осуществляется без внушительных материальных затрат – приобретается комплект деталей, которые собираются своими силами.

Горелка устанавливается в течение получаса и так же быстро демонтируется при возврате на дрова или уголь. Котлы производятся в России, поэтому запчасти приобретаются без проблем по невысокой цене. Модели отличаются техническими характеристиками и подходят для работы в частном доме или промышленной мастерской.

Установка котлов КЧМ

Комбинированные модели с возможностью перехода с твердого топлива на газ

Универсальное устройство устанавливается в самотечных открытых системах отопления и закрытых трубопроводах с циркуляционным насосом.

В состав оборудования входят конструктивные элементы:

• секции теплообменника, их количество зависит от модификации;
• зольная, загрузочно-взрывная камера с дверцами для контроля тяги и подачи кислорода;
• дымоходная труба на задней стенке с заслонкой для согласования потока продуктов сгорания.

Корпус агрегата покрыт слоем теплоизоляции для предотвращения охлаждения. Температура регулируется датчиком температуры, расположенным в средней части.

Технические характеристики котлов КЧМ

Конструкция не имеет сложных деталей, легко поддается ремонту и чистке. КПД достигает 77-79%.

Основные положительные качества:

• длительный срок службы;
• надежность и универсальность;
• всегда хорошая дымовая тяга, благодаря автоматическому регулятору;
• широкий диапазон мощности;
• высокое рабочее давление;
• низкая стоимость.

К недостаткам можно отнести отсутствие в конструкции электрического заводского ТЭНа. Установки не предназначены для одновременного обслуживания теплотрассы и контура горячего водоснабжения. Котел тяжелый и большой.

Технические характеристики котлов КЧМ

Мощные модели оснащены автоматическим клапаном для защиты от избыточного давления в аварийных ситуациях.

Основные характеристики котла:

• ширина корпуса и высота 75 х 110 см, вес блока до 240 кг, толщина стенки — 12 мм;
• вода нагревается в теплообменнике до +95°С, давление жидкости — 0,4 МПа;
• количество секций от 3 до 7;
• топка меньшей модели с 3 секциями 35 литров, а у 9 секционной увеличена до 155 литров;
• Расход угля в зависимости от мощности колеблется от 2,2 до 9.1 кг/ч.

В большие топки одновременно загружается от 20 кг топлива, при этом котел работает непрерывно в течение 10 — 12 часов.

Мощность котла

Мощность исходя из количества секций

Камера сгорания выдает около 26-40 кВт тепловой энергии, на выходе из нагревателя получается мощность 21-36 кВт.

Позволяет отапливать площадь:

• 3-х секционные — до 200 м2;
• 4-х секционная — 200 — 300 м2;
• 5-ти секционная — 300 — 400 м2;
• 6-секционный — 400 — 500 м2;
• 7-секционный — 500 — 600 м2;
• 8-секционный — 600 — 700 м2;
• 9-ти секционная — до 800 м2.

Количество чугунных отсеков определяет мощность нагревательного оборудования.

Принцип работы котлов КЧМ

Конструкция топки ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сжигается в условиях разреженного кислорода с выделением коксового газа. Конструкция дымохода позволяет продуктам горения дополнительно участвовать в обогреве перед выводом наружу. Топливо используется эффективно, а количество несгораемых остатков уменьшается.

Иногда появляется течь в ниппельных соединениях — это свидетельствует о ослаблении гаек. Неисправность устраняется подтяжкой метизов. Если конденсат попадает на стенки секций, разгерметизация произошла по вине изготовителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и скребковой дверок, щитка, запальника, термопары и термостата.

Правила установки и эксплуатации

Для установки котла необходимо выбрать топочное помещение с хорошей вентиляцией

Установка размещена в отдельном помещении с принудительной вентиляцией и системой дымоудаления. Под котел бетонируют основание, поверхность которого делают на горизонтальном уровне.

Правила установки оборудования:

• расстояние до горючих предметов и стен из горючих материалов — не менее 40 см;
• незанятое пространство перед котлом не менее 3 м, а зазор до несущих стен от 25 см;
• диаметр дымохода варьируется от 155 до 210 мм в зависимости от мощности агрегата, а высота дымохода от 5 м.

Приток воздуха в момент пуска регулируется заслонкой в ​​верхней части трубы, этот элемент также согласовывает интенсивность удаления угарного газа во время работы. Котел эффективно работает на антраците фракции 50 — 60 мм, при этом расход в час составляет 3 кг. Крупные фракции (до 80 мм) требуют более сильной тяги.

Допускается погрузка смешанных смесей с добавлением опилок, используются угольные и торфяные брикеты, мелкозернистая масса. Сырое топливо не рекомендуется.

Типы котлов КЧМ для жилья

Модернизированный котел КЧМ Гном для отопления малогабаритных жилых домов

Агрегаты с автоматизированным сжиганием твердого топлива применяются для отопления частных домов, хозяйственных построек и зданий коммунального назначения, в которых имеются трубопроводы с принудительной или естественной циркуляцией теплоносителя .

Чугунный котел подбирается в зависимости от площади здания. Мощное оборудование на небольшом пространстве приводит к потерям тепла.

КЧМ Микро

Агрегат включает в себя три чугунные секции, его мощность 17 кВт по антрациту и 14 кВт по дереву. Котел приобретается для отопления дома площадью до 200 м2. Эффективность достигает 79%, а объем камеры сгорания 30 литров.

Ориентировочный расход условного вида топлива 2,2 кг/ч. Размеры корпуса 630 х 400 мм, объем водяного отсека 16 литров, вес агрегата 158 — 162 кг.

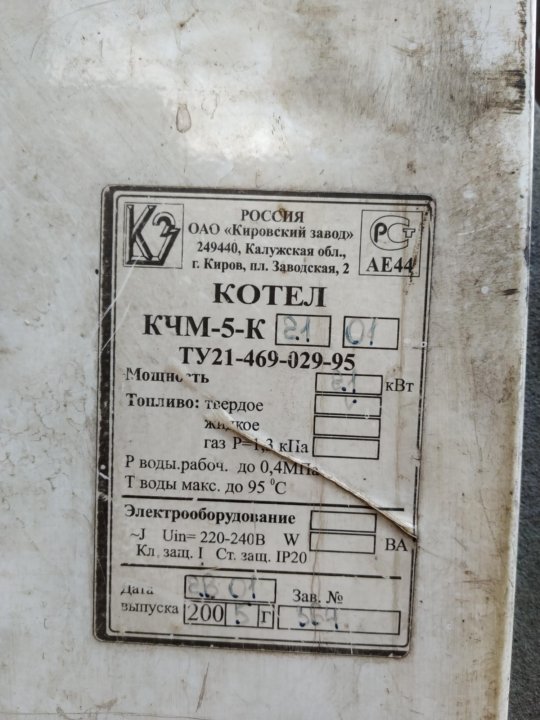

КЧМ 5

Котел выпускается с несколькими вариантами количества секций; в конструкцию входит регулятор тяги. Оборудование предназначено для зданий общей площадью 300 — 500 м2, мощностью до 50 кВт. КПД агрегата никогда не бывает ниже 78,8%. Объем камеры сгорания 9 куб.5 литров. Регулятор тяги позволяет экономить топливо за счет его длительного горения.

Подключение второго котла к системе отопления. Как правильно подключить два котла в одну систему параллельно

Классическая схема отопления с одним теплогенератором хорошо знакома каждому домовладельцу. Однако, совместив в одной системе газовый и электрический котел, можно добиться гораздо большего практического эффекта. Говорят, что такое подключение гораздо экономичнее обычного. Звучит заманчиво, не так ли?

При логических рассуждениях возникают сомнения: как электричество поможет сэкономить бюджет, ведь его стоимость намного выше газа? И зачем вообще это делать с точки зрения целесообразности повышения мощности агрегатов? Не проще ли купить всего один эффективный котел?

На самом деле проект такой комбинации вполне оправдан. Мы подробно расскажем, как собрать отопление с электрическими и газовыми приборами. Вы узнаете о структуре этой системы и ее осуществимости. Мы поможем вам составить схему и не упустить важные нюансы обустройства комбинированной теплотрассы.

Зачем ставить сразу два котла?

Роль ведущего в соединении «газ+электро» обычно выполняет газовый блок. Это логично хотя бы из-за более низкой стоимости топлива, используемого при подаче. Но слово «сэкономить» было упомянуто выше, и непонятно, что такое снижение себестоимости.

Дело в том, что во многих регионах тариф на электроэнергию установлен по системе день/ночь. В некоторых случаях получается хоть и совсем немного, но это экономичнее, чем платить за газ. Разница сомнительная, однако может служить дополнительным поводом для накопления аргументов за двойную связь.

Установка электрокотла совместно с газовым котлом может играть резервную или дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться на цель его использования.

Конечно, это не такой уж веский повод сразу проектировать систему отопления с 2-мя котлами. Основными преимуществами схемы являются усиление мощности и бесперебойная работа. При выборе и установке теплогенератора необходимо четко понимать, что любое устройство и запас топлива не будут вечными.

Отключают подачу электроэнергии, могут перекрыть газопровод из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Для обеспечения бесперебойной работы отопительного оборудования или увеличения мощности системы в целом возможна работа сразу 2-х котлов, работающих на разных видах топлива

Так называется подключение дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

Характеристики твердотопливных котлов

Очень часто твердотопливные котлы устанавливают в загородных домах, где поблизости нет газоснабжения. Источником энергии в таких устройствах служат дрова, уголь или прессованные древесные отходы.

Твердотопливные котлы могут работать на угле, дровах или пеллетах

Система отопления на твердом топливе имеет много преимуществ:

• экономия — в качестве топлива могут использоваться не только дрова, но и дешевые древесные отходы — стружка, опилки,
• безопасность — процесс нагрева не требует использования электроэнергии,
• экологичность — коэффициент сгорания топлива в котла более чем на восемьдесят процентов, что позволяет свести к минимуму образование золы и сажи,
• долговечность – срок службы многих котлов превышает пятнадцать лет. Использование твердотопливных отопительных агрегатов имеет свои недостатки:
• установка котла включает в себя устройство дымохода высокой тяги,
• обязательное наличие отдельного помещения для каменки,
• необходимость регулярной загрузки топлива,
• необходимость постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать твердотопливные котлы для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене вы можете на сайте https://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Characteristic indicators	Gas boiler	Solid fuel boiler
Efficiency level	High — over 90%	Medium — 70% to 90%
Temperature control	The equipment is automated as максимально	Не имеет устройств для поддержания температуры
Сервис	Чистка котла один раз в год.	Необходимо регулярно очищать дымоход и топку от золы, смолы и копоти.
Безопасность	Питание от электричества, возможность утечки газа, повышенный выброс CO при сгорании	Низкий выброс CO, прочная конструкция, работа в автономном режиме
Дополнительные функции	Выпускаются двухконтурные котлы, обеспечивающие отопление воды вне зависимости от работы всей системы отопления	Некоторые модели котлов требуют дополнительной установки баков для отопительной воды
Подача топлива	Газ поступает в котел автоматически	Требуется постоянная загрузка топлива в топку — от двух до пяти загрузок в день

Многие газовые котлы можно установить на кухне. Твердотопливные обогреватели требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Совместное подключение

Спроектировать обычную газовую систему отопления не так-то просто. То есть создать рабочую схему легко, а вот утвердить ее проблематично. С электрокотлами дело обстоит менее плачевно с точки зрения затрат, времени и проблем с получением подтверждающих процедуру документов.

А вот и объединение двух многотопливных агрегатов. Казалось бы, проблемы не обойдешь и будешь буквально годами ходить по инстанциям, за разрешительными документами. Но это не так.

Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако все же необходимо согласовать такой проект в газовой службе и получить разрешение, если вы превысите установленный лимит в общей мощности оборудования по использованию электроэнергии.

Строительные нормы и правила вполне поддерживают такие схемы. Точнее, запретов нет.

Счетчики энергии и топлива разные. Расход ресурсов не превышен, взрывоопасная ситуация не спровоцирована — устанавливайте котлы, соблюдая стандартные нормы, инструкция по установке каждого. Не должно быть никаких проблем.

Напоминаем, что монтаж газовых котлов должен производиться в соответствии с СП 402.1325800.2018 (причем данный документ является обязательным, а не рекомендательным).

Как подключить 2 котла в систему?

Нельзя просто взять и произвольно соединить 2 устройства, система либо не будет работать, либо будет работать некорректно. Необходимо использовать тщательно спроектированные, грамотно спроектированные с инженерной точки зрения.

Существует две основные схемы соединения, это:

• Согласованное , когда все элементы соединены друг с другом без дополнительных узлов. В этом случае один прибор будет нагревать теплоноситель, а второй – нагревать его;
• Параллельный , в котором устройства, включенные в схему, имеют 2 узла подключения и котлы работают независимо друг от друга.

Последовательная система больше подходит для маломощных котельных установок и применяется редко.

Последовательное подключение считается нецелесообразным хотя бы потому, что невозможно снять один котел, не затрагивая второй. Фактически проблема решается установкой байпасов и запорной арматуры, но все же параллельное подключение выгодно.

Между тем, параллельное включение в единую систему газового и электрического котлов имеет массу преимуществ. Поэтому чаще всего используется именно она, несмотря на то, что такая компоновка требует больше материалов и считается более дорогой.

В таком устройстве можно в любой момент отключить одно из устройств и даже снять его для замены или ремонта, второе продолжит нормально работать.

Параллельные функции

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

• К каждому блоку подключены контуры подачи охлаждающей жидкости. Они соединяются в общую линию.
• В этом случае обязательно наличие групп безопасности и запорной арматуры.
• Другая линия подсоединяется к петлям обратки, также снабженной запорной арматурой.
• Циркуляционный насос устанавливается на обратке (или на подаче), перед агрегатом для согласования контуров трубопроводов.
• Сети обоих тепловых пунктов подключаются к коллекторам.
• На одном из распределительных коллекторов установлен расширительный бачок. К его патрубку также подключен контур подпитки, оборудованный обратным клапаном и запорной арматурой.
• От распределительных коллекторов идут магистральные ответвления на теплый пол, на каждом установлены радиаторы, бойлер, циркуляционные насосы и краны для слива теплоносителя из системы.

Это не принципиальная схема, а только ее основные характеристики. В общих чертах дает представление, как лучше подключить дополнительный электрокотел к основному газовому котлу. Вариант сборки можно усложнить и улучшить, например, с системой автоматики и сервоприводом.

При параллельном подключении также можно установить гидравлическую стрелку и блок автоматики, но перед этим тщательно обдумайте это решение, их установка не всегда целесообразна

Использование теплоаккумулятора

Схема подключения газов и твердотопливный котел в одну систему выглядит так: газовый котел, тепловой аккумулятор и отопительные приборы объединены в общий замкнутый контур, а твердотопливный агрегат передает всю энергию на тепловой аккумулятор, от которого уже подается теплоноситель к закрытой системе.

Такая сеть может работать в нескольких режимах:

• от двух котлов одновременно;
• только от газа;
• только от твердого топлива через аккумулятор тепла;
• от твердого топлива, минуя тепловой аккумулятор, при выключенном газовом котле.

Как подключить два котла к одной системе отопления по этой схеме. На патрубках дровяного котла установлены запорные вентили. В самой высокой точке этого контура установлен открытый расширительный бак, соединенный с подающей трубой котла. Далее врезаются отводы в патрубки подачи/обратки теплоаккумулятора и соединяются патрубками с остальным контуром.

Чтобы котел можно было использовать без теплоаккумулятора, возле запорной арматуры последнего врезаются две трубки и на них устанавливается запорная арматура. Трубы подачи и обратки соединяются байпасом: к перемычке подачи они присоединяются с помощью штуцера или сварки, к обратному — через трехходовой кран.

Между трехходовым краном и котлом в контур встроен циркуляционный насос с фильтром. В этом месте, вокруг помпы, тоже рекомендуется сделать байпас: при отключении электричества теплоноситель сможет двигаться за счет естественной циркуляции.

Монтаж «газового» контура производится как по обычной схеме с тепловым аккумулятором. Расширительный бак с предохранительным клапаном обычно уже включен в конструкцию котла. К подающему трубопроводу через запорную арматуру подключается труба, которая ведет к отопительным приборам. Обратка также подключается к котлу через запорный вентиль. Насос установлен на обратном трубопроводе.

Перемычки подключаются от обеих труб к теплоаккумулятору: одна — перед циркуляционным насосом, вторая — перед отопительными приборами. В тех же местах подсоединяются трубы, которые были установлены в первом контуре (для движения теплоносителя от котла ТД без теплоаккумулятора). Все новые соединения оснащены клапанами для перекрытия потока.

Варианты ручного запуска/автоматического управления

Управление системой резервирования котлов или отключение отказавших может осуществляться вручную или в автоматическом режиме. Оставлять систему работающей с одним выключенным котлом нецелесообразно, так как вода будет продолжать циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, охлаждая теплоноситель и заставляя насос работать напрасно.

Если по каким-то причинам вы не хотите оснащать котлы сложными устройствами, вы запустите агрегат самостоятельно. То есть все стандартно: нужно включить прибор – повернуть все необходимые вентили и включить. При отсоединении действуйте в обратном порядке.

Если требуется, чтобы резервное оборудование запускалось в автоматическом режиме, система оснащается автоматикой, термостатами, датчиками температуры воздуха в помещении и на улице, датчиками температуры теплоносителя, сервоприводами.

На принципиальной схеме автоматического резервного пуска отопительного агрегата все запорные краны должны быть в открытом положении. По схеме счетчика система снабжена обратными клапанами во избежание паразитной циркуляции теплоносителя через не работающий в определенное время котел.

Однако, несмотря на удобство, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, что вызывает нагрузку на насосы, загрязнение и износ самих устройств.

Для автоматического включения котла отопления система оснащена термостатом, который посылает команды на блок управления в зависимости от температурного режима в доме. Время включения для ночного режима ожидания устанавливается на таймере. Циркуляционный насос отключается магнитным пускателем.

Автоматика для электрокотлов может быть встроенной, самодельной или приобретаться отдельно. Однако не стоит устанавливать его своими руками только по советам из интернета, не имея должных навыков. Пригласить мастера для установки и правильной настройки системы

При выборе управления, которое будет комплектоваться электрокотлом, установленным параллельно с газовым котлом, следует остановить свой выбор на автоматике, если:

• Резервный котел включается ночью, когда неудобно запускать вручную.
• На случай длительных отъездов из дома в отопительный сезон.
• Если газовый котел ненадежен.

В остальных случаях вполне можно использовать простейшую ручную схему.

Двухтопливные отопительные котлы

Стремясь получить высокую производительность системы отопления, избежать перебоев в напряжении в электрической сети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на свои большие размеры и солидный вес, пароконвектоматы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой для нагрева теплоносителя используются газ и дрова, считается наиболее популярной и удобной, так как работает с открытой системой отопления. Если вы хотите установить закрытую систему, то рекомендуется поставить дополнительный контур системы отопления в баке универсального котла.

Статья по теме: Изогнутые потолки из гипсокартона своими руками: простор для творческой фантазии!

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

• газовые с жидким топливом;
• газ твердый топливный;
• твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово обоснованных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющим контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд преимуществ и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива. Вода в контуре начинает нагреваться, когда загружаемое сырье сгорает. Как только топливо выгорает, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и охлаждения цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать тепловые аккумуляторы в системах отопления. Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через бак-аккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления. Благодаря батареям температурный режим поддерживается стабильно длительное время.

Подводя итоги, можно отметить, что для снижения затрат на отопление частного дома, обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла является оптимальным и проверенным вариантом.

Гидрострелка в системе параллельного подключения

Гидрострелка — устройство, обеспечивающее гидравлическую развязку потоков, подаваемых на отдельные контуры системы отопления. Он играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющего его по потребителям в разветвленной системе.

Часто объем необходимого для них теплоносителя отличается, отличаются скорость движения нагретой воды и ее напор. А в рассматриваемой ситуации движение нагретой воды от каждого из котлов стимулирует еще и собственный циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Итак, задача гидрострелки – уравнять это давление. Благодаря тому, что внутри него практически нет гидравлического сопротивления, он свободно будет принимать и распределять потоки теплоносителя от обоих котлов.

Разберемся, действительно ли он нужен в параллельной системе для подключения 2-х котлов, тем более, что если гидроразделитель купить и установить с помощью мастера, а не своими руками, то итоговая сумма неприятно удивит .

Устройство представляет собой отрезок трубы с насадками, полый или с фильтрующими сетками для удаления пузырьков и отсеивания примесей. Его можно установить в любом положении, но чаще вертикально, оснастив сверху воздухоотводчиком и запорным краном для очистки снизу. Гидрострелка устанавливается между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как без этого устройства можно нивелировать конфликт 2-3 насосов. Соответственно, если у вас 2 котла используются исключительно как резервные и в системе не более 3-4 насосов, особой необходимости в этом нет.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощности, то лучше установить это устройство. Опять же, неизвестно, будете ли вы использовать второй котел постоянно или только в режиме ожидания, так что лучше перестраховаться.

Параллельное и последовательное включение котлов — отзывы

А вот еще пара отзывов пользователей о параллельном и последовательном включении теплогенераторов в систему отопления:

Антон Кривозванцев, Хабаровский край: У меня стоит, он основной и греет всю систему отопления. Руснитом доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, сам менял, там все дела на 30 минут с перекуром.

К нему подключен котел КЧМ-5, в который я его встроил. Паровоз получился благородный, хорошо греет и, самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

У меня эти 2 котла работают парами, один за другим. За водой, которую Руснит не нагрел, следуют КЧМ-5 и пеллетная горелка Пеллетрон-15. Система получилась такой, какой она должна быть.

Есть еще один отзыв, теперь о параллельном подключении 2-х котлов в котельной:

Евгений Скоморохов, Москва: Котел у меня основной, работает в основном на дровах. Мой резервный котел — это самый обычный ДОН, который включается в систему с первым параллельно. Он редко зажигается, и действительно, он достался мне по наследству вместе с домом, который я купил.

Но раз-два в год, в январе, старый ДОН приходится затапливать, когда вода в системе почти кипит, а в доме еще прохладно. Это все из-за плохого утепления, стены я еще не закончил утеплять, а чердачные перекрытия хорошо бы утеплить получше.

Когда изоляция будет закончена, думаю старый котел ДОН топить вообще не буду, а оставлю как резервный.

Если у вас есть замечания по данному материалу, пишите их в форму для комментариев ниже.

Подробнее по этой теме на нашем сайте:

1. Слова «одноконтурные напольные газовые котлы отопления» неискушенному человеку незнакомы и звучат до безобразия непонятно. Между тем интенсивное загородное строительство популяризируется …
2. Жидкотопливные котлы Buderus Logano G-125 выпускаются трех мощностей — 25, 32 и 40 киловатт. Их основные…
3. Принцип работы любого газового котла заключается в том, что в результате сгорания газового топлива образуется тепловая энергия, которая передается теплоносителю…
4. Водяные конвекторы напольного отопления равномерно и за короткое время прогреют помещение любой площади. С точки зрения эстетики интерьера такое…

Последовательное подключение котлов экономически целесообразнее

— в этом случае используются встроенный в газовый котел расширительный бак и группа безопасности. При этом меньше сложностей с подключением и требуется меньше комплектующих, материалов и арматуры, что в среднем
удешевляет
общие затраты на материалы
40 $ ~ 80 $
.

Данный вариант оправдан при подключении электродного котла (далее ЭК) в паре с твердотопливным котлом (далее ТТК) или газовым котлом (далее ГК) — котлы с малым рабочим объемом ( до 50 литров

) в в целях экономии материала на комплектующих. Котел можно подключать последовательно как до, так и после газового котла – все зависит от физической возможности врезки. Рекомендуется врезать котел так, чтобы циркуляционный насос располагался на «обратке» как одного, так и второго котла. То есть, если используется циркуляционный насос, который устанавливается в магистральный газопровод, то логичнее организовать врезку ЭК перед магистральным газопроводом (т.е. на магистральном газоснабжении).

Однако ключевым моментом при подключении котла к существующему является то, что должно быть реализовано общее подключение системы ГК и ЭК к группе безопасности и расширительному баку.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2-х котлов отопления, газового и электрического, является мудрым решением для увеличения мощности отопительного оборудования, а так же для резервного отопления здания. Параллельная установка агрегатов не так сложна, как может показаться сначала.
