Монтаж вышек буровых – Монтаж башенных буровых вышек | Монтаж и эксплуатация бурового оборудования

Монтаж башенных буровых вышек | Монтаж и эксплуатация бурового оборудования

Наиболее распространенным методом монтажа вышек башенного типа является метод «сверху вниз».

Перед началом монтажа вышки по этому методу на вышечном основании монтируют подъемник.

В начале сборки вышки на полу вышечного блока внутри подъемника собирают верхний пояс верхней секции и монтируют на нем подкронблочные балки, козлы, кронблок и подкронблочную площадку, а затем к собранному поясу подвешивают на мягких подвесках элементы ног секции. Собранный пояс надежно закрепляют с помощью хомутов на трубах траверсы подъемника и поднимают его на высоту одной секции. В поднятом положении продолжают сборку верхней секции: элементы ног при помощи хомутов соединяют с верхним поясом, собирают второй пояс и закрепляют диагональные тяги секции. Собранные секции устанавливают на подкладки из брусьев, уложенные на полу вышечного блока, и опускают траверсу подъемника в нижнее положение. К нижнему поясу собранной секции подвешивают на мягких подвесках элементы ног следующей секции. Затем нижний пояс собранной секции надежно закрепляют с помощью хомутов на трубах траверсы, поднимают собранную секцию на определенную высоту и приступают к сборке следующей секции, наращивая ее к предыдущей, поднятой секции.

Одновременно со сборкой несущей конструкции вышки монтируют подкронблочную площадку, балкон, маршевые лестницы, ограждения и пальцы.

После окончания сборки вышки подъемник демонтируют, а вышку центрируют относительно  центра  скважины.  Центровку  вышки производят, по отвесу, подвешенному к центру подкронблочной площадки, который должен совместиться с точкой пересечения шнуров, натянутых по диагонали между ногами вышки.

На рис. 138 показана схема сборки вышки при помощи подъемника.

Вышки башенного типа разбираются при помощи подъемников в последовательности, обратной сборке. Вышки А-образного типа собираются на земле в горизонтальном положении.

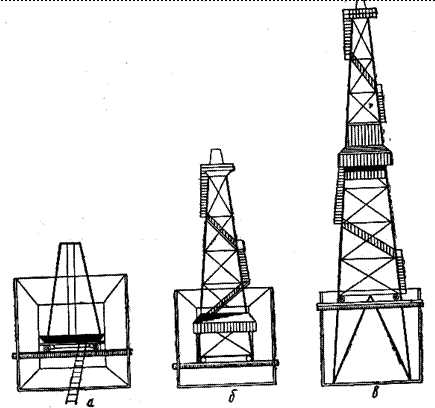

Рис.  138.  Схема сборки вышки башенного типа при помощи подъемника:

а — оборка верхней секции; б — подъем секции вышки с балловом; в — поднятая вышка.

Social Like

15rosneft.ru

Монтаж - буровая вышка - Большая Энциклопедия Нефти и Газа, статья, страница 1

Монтаж - буровая вышка

Cтраница 1

Монтаж буровых вышек определяется в первую очередь их типом. Башенные вышки собираются с помощью подъемников Киршен-баума методом сверху вниз; А-образные вышки сооружаются в горизонтальном положении с последующим их подъемом.  [1]

После монтажа буровой вышки и всего оборудования начинают проводить подготовительные работы к бурению скважины.  [2]

Метод монтажа буровых вышек башенного типа сверху вниз предусматривает сборку их начиная с верхней секции вышки - подкронблочной площадки, кронблока и кончая секциями, идущими сверху вниз. При этом одновременно со сборкой металлоконструкции монтируют навесные элементы - балконы, площадки, лестницы и пальцы. Этот метод монтажа был предложен инж.  [3]

Применение трубчатых элементов при монтаже буровых вышек дает возможность значительно улучшить эксплуатационные качества конструкции и одновременно экономить металл.  [5]

Полный цикл работ при бурения скважин включает монтаж буровой вышки и бурового оборудования, проводку скважины, подготовку ее к эксплуатации, демонтаж вышки и оборудования.  [6]

Полный цикл работ при бурении скважин включает монтаж буровой вышки и бурового оборудования, проводку скважины, подготовку ее к эксплуатации, демонтаж вышки и оборудования.  [7]

Вышкомонтажные работы выполняются вышкомонтажной бригадой и включают: монтаж буровой вышки и бурового ( силового) оборудования, стр-во привышечных сооружений и демонтаж буровой установки после окончания С.  [8]

Основания под вышку и буровое оборудование служат для монтажа буровой вышки и оборудования. Они представляют собой сборно-разборные металлические сооружения. Основание под буровое оборудование комплектуется сборно-разборными каркасами укрытий.  [9]

Бурение скважины начинается с выбора, подготовки площадки и монтажа буровой вышки и вспомогательного оборудования: насосов для закачки глинистого раствора в скважину, лебедок для спуска и подъема бурового инструмента, приводных механизмов, сооружения для приготовления глинистого раствора.  [10]

Монтаж буровых вышек определяется в первую очередь их типом. Башенные вышки собирают с помощью подъемников Киршенбаума методом сверху вниз; А-образные вышки сооружают в горизонтальном положении с последующим их подъемом.  [11]

Талевая система буровых установок предназначена для спуска в скважину и подъема из нее бурильного инструмента, подачи долота на забой в процессе бурения, спуска в скважину обсадных труб, а также для выполнения ловильных и других работ по ликвидации аварий в скважинах. При соответствующей конструкции и схеме

монтажа буровых вышек талевая система может быть использована для подъема собранной на земле вышки из горизонтального положения в вертикальное и для ее опускания.  [12]

Страницы:      1

www.ngpedia.ru

Монтаж и демонтаж буровых вышек. — МегаЛекции

Заместитель директора

По бурению ТФ ЗАО «ССК»

______п/п___Е.В. Телков

« _13_»_____05___ 2015г.

ИНСТРУКЦИЯ № 53-в

По охране труда при монтаже-демонтаже буровых вышек

И сборке вышек на земле



1. Общие требования.



1.Монтаж и демонтаж буровых вышек должен производиться с соблюдением требований, изложенных в настоящей инструкций.

2. Монтаж и демонтаж вышек должен производиться под руководст­вом работника, ответственного за безопасное производство работ.

3. Доставленные к объекту узлы оборудования и детали вышки долж­ны разгружаться в удобном месте и располагаться с учетом последова­тельности сборки.

4. ЗАПРЕЩАЮТСЯ работы на высоте по монтажу и демонтажу и ремонту вышек и мачт, а также передвижных вышек в вертикальном положении в ночное время, при ветре свыше 8 м/с, во время грозы, ливне и сильного снегопада, при гололедице, тумане с горизонтальной видимостью менее 100 м, при температуре воздуха ниже пределов, установленных в зависимости установленных для субъекта РФ предельных значений температуры наружного воздуха и скорости ветра в данном климатическом районе.

5. Инструмент и приспособления, применяемые в процессе монтажа и демонтажа буровых вышек, должны быть исправными.

6. К работе на высоте при монтаже и демонтаже буровых вышек, а также при ремонте их допускаются только опытные вышкомонтажники, специально обученные безопасному ведению таких работ.

7. При монтаже и демонтаже буровых вышек подъемниками ПВЛ должны соблюдаться требования, изложенные в инструкции по эксплуата­ции подъемников .

8. При работе на высоте должны применяться предохранительные пояса, соответствующие требованиям ГОСТа Р 50849-96.

9. Инструмент, применяемый на высоте при работе, должен иметь на­ручные петли, а переносить его следует в специальных сумках.



Подъемники ПВЛ и ПВ-5-60

10. Подъемник ПВЛ должен быть установлен на горизонтально выровненной площадке, на прочных опорах и крепиться оттяжками стального каната диаметром не менее 18 мм.



Оттяжки должны быть прикреплены к якорям тремя зажимами и натягиваться винтовыми стяжками.

11. Поднятая в вертикальное положение первая рама каркаса в про­цессе сборки подъемника ПВЛ (временно до установки второй рамы) должна быть раскреплена четырьмя оттяжками.

12. На всю высоту подъемника должны быть установлены достаточно надежные монтажные лестницы.

13. По окончании сборки подъемника необходимо проверить правиль­ность установки всех его элементов. Установку ног проверяют замером

расстояния между ними по диагонали. В случае несовпадения замеряе­мых расстояний следует произвести соответствующую регулировку. Затем
осуществляется вторичная проверка и в случае правильности установки
можно приступить к подвеске блоков и их оснастке.

14. Оснастка подъемника ПВЛ и ПВ-5-60 производится из стального каната диаметром — 16 мм.

15. По окончании оснастки блоков и смазки трущихся частей следует проверить работу подъемника для определения правильности оснастки и перемещения траверс. Оснастка талевой системы подъемника должна обеспечивать одновременный подъем обеих траверс (двутавровых балок) в горизонтальном положении.

16. Перед началом работы должны быть проверены исправность подъ­емника и оснастки талевой системы.

Канат может быть заменен новым, если при осмотре его обнаружены дефекты:

а) оборвана одна прядь каната;

б) на шаге свивки каната число оборванных проволок составляет бо­лее 5% всего числа проволок в канате; .

в) одна из прядей вдавлена вследствие разрыва сердечника каната;

г) канат вытянут или сплюснут и его наименьший диаметр составляет 75% и менее первоначального.



Монтаж и демонтаж буровых вышек.

17. При монтаже и демонтаже буровых вышек должны применяться подъемники или лебедки с номинальной грузоподъемностью не менее полуторакратной максимальной нагрузки, ожидаемой в процессе монтажа или демонтажа.

18. Тракторы-подъемники, применяемые при монтаже и демонтаже вы­шек, должны устанавливаться на расстоянии, превышающем высоту выш­ки не менее чем на 10 м, и укрепляться с помощью якоря согласно чер­тежа, прилагаемого к ТУ на строительство буровых установок.

19. Детали вышек и все виды материалов должны подниматься и спускаться при помощи прочно закрепленной лебедки, оборудованной тор­мозными устройствами, или трактора-подъемника, которые устанавлива­ются не ближе 20 м от грани вышки.

20. Для облегчения монтажных работ на верху вышки должен быть металлический наделок. ЗАПРЕЩАЕТСЯ использовать наделок для подъ­ема и спуска тяжестей, превышающих вес кронблока.

21. Все болтовые соединения, имеющиеся на вышке и подъемнике должны иметь контргайки.

22. В стыках ног трубных вышек должны устанавливаться металли­ческие центрирующие стаканы. При этом максимальное смещение в сты­ках ног вышки не должно превышать 3 мм.

23. Все детали, узлы крепления частей монтируемой вышки необходи­мо тщательно осматривать, а выявленные при этом недостатки устранять в соответствии с техническими условиями.

24. Максимальный прогиб ног вышки допускается не более 3 мм на длину детали, а поясов — 3 мм на один погонный метр, но не более 12 мм на длину детали,

25. ЗАПРЕЩАЕТСЯ одновременно находиться на разной высоте ра­бочим, не занятым выполнением общей работы.

26. В момент подъема секции все работники бригады должны удалять­ся от основания монтируемой вышки на расстояние, превышающее вы­соту поднимаемых секций не менее чем на 15 м.

27. При перерывах в работе, собранная часть вышки должна устанав­ливаться на брусьях и укрепляться оттяжками.

28. При подъеме и спуске вне вышки груз должен оттягиваться при­вязанной к нему веревкой. Рабочий, оттягивающий груз, должен нахо­диться на расстоянии не менее 10 м от грани вышки.

29. При подъеме и спуске грузов внутри вышки люди из нее должны быть удалены. Если спуск — подъем производится буровой лебедкой, внутри вышки может находиться только бурильщик.

30. Центрировать вышку допускается только домкратами при наличии оттяжек, прикрепленных якорем.

31. В процессе монтажа к ногам вышки укрепляется 8 оттяжек от стального каната не менее 18 мм, четыре из них на высоте 32 м, осталь­ные четыре — на высоте 24 м с помощью трех зажимов.

32. Для каждой оттяжки выполняется отдельный якорь согласно чертежа, прилагаемого к проекту на строительство буровых установок.

При монтаже и демонтаже I и II — секции вышки ВМ-41 и I, II и III—секций вышки ВМ-41 (швелерные) должны применяться специальные монтажные пояса.

33. После окончания монтажа вышки оттяжки должны быть укрепле­ны к якорям тремя зажимами и натягиваться винтовыми стяжками.

34. Демонтаж вышек при помощи подъемника должен производиться в порядке, обратном монтажу, с соблюдением всех требо­ваний настоящей инструкции.

35. ЗАПРЕЩАЕТСЯ разбирать какую-либо секцию вышки без подвес­ки ее к несущим балкам подъемника. Разбирать можно только ту сек­цию вышки, которая в данный момент находится ниже подвески.

36. При элементном монтаже вышки освобожденные детали вышки должны спускаться при помощи лебедки на перекинутом через блок ка­нате. Спущенные на землю детали вышки должны укладываться на рас­стоянии не менее 20 м от основания ее. Деревянные части необходимо укладывать гвоздями вниз, предварительно загнув их.

37. Вышки, находящиеся в аварийном состоянии, разбирать запреща­ется. Они должны быть свалены. Перед сваливанием вышки люди долж­ны быть удалены на расстояние, превышающее высоту вышки не менее чем на 10 м.






Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

Монтаж мачтовых вышек | Монтаж и эксплуатация бурового оборудования

Монтаж вышки начинают с крепления нижних секций ног вышки к опорам на основании вышечного блока. Затем последовательно соединяют секции между собой. При этом секции укладывают на подкладки из брусьев, уложенные на земле. Собранные ноги вышки вверху соединяют при помощи винтовых стяжек и подкронблочной площадки. Вышка должна быть собрана строго по оси основания буровой установки.

После этого монтируют стрелу и оснастку подъемного каната. Затем приподнимают верхнюю часть вышки на высоту 1—1,5 м держат ее в приподнятом положении в течение 5 мин. После этого вышку поднимают на высоту, обеспечивающую установку балкона, укладывают ее на козлы.

В приподнятом положении вышки монтируют балкон, лестницы, переходные площадки, светильники и т. д.

По окончании сборки проверяют надежность крепления всех узлов вышки, а затем поднимают вышку в рабочее положение. Страховые канаты в процессе подъема вышки должны иметь необходимую слабину. При подъеме следят за попаданием подкосов в рамы башмаков, которые соединяются при помощи пальцев.

После подъема вышку раскрепляют оттяжками и центрируют относительно центра скважины.

Рис. 139. Схема подъема вышки А-обравного типа:

1 – страховой канат; 2 – стрела для подъема вышки; 3 – подкос вышки; 4 – винт башмака; 5 – канат для подъема вышки; 7 – вышка.

На рис. 139 показана схема подъема вышки А-обравного мша. Опускают и разбирают вышку в последовательности, обратвой подъему и сборке.

Social Like

15rosneft.ru

23 Монтаж-демонтаж буровой установки

Место заложения скважины определяется геологическим отделом геологоразведочной организации в соответствии с проектом работ. Оформление и отвод земельных участков производится в соответствии с Основами земельного законодательства.

Буровые здания и привышечные сооружения размещаются с учетом глубины скважины, типа буровой установки, требований правил охраны труда, а также в зависимости от рельефа, наличия водоемов, времени года и т.п.

Выбирая площадку для буровой установки, следует избегать заболоченных участков и глинистых склонов, чтобы предупредить оползни и бездорожье в период дождей. Летом буровую целесообразно размещать на повышенных частях местности, зимой – в местах, защищенных от сильных ветров и снежных заносов. Схема размещения вспомогательных устройств и сооружений должна обеспечивать максимальную экономию времени при бурении и выполнении монтажно-демонтажных работ.

Выбирая площадку под буровую установку, следует учитывать, что расстояние от буровой установки до жилых помещений и производственных зданий, линий электропередач, железных и шоссейных дорог, магистральных трубопроводов (на поверхности) должно быть не менее полуторной высоты вышки(мачты).

На выравненной и подготовленной площадке монтируют буровую вышку, готовят систему отстойников. Монтаж вышек и коммуникаций должен осуществляться силами монтажных бригад (на практике – чаще силами буровой бригады). Буровое оборудование монтируется в соответствии с его типами и требованиями нормальной эксплуатации в процессе бурения на запроектированных режимных параметрах.

После окончания монтажа и обеспечения безопасных условий работы комиссия осматривает буровую установку и привышечные сооружения. При отсутствии замечаний по безопасности комиссия составляет акт на ввод в эксплуатацию бурового агрегата и разрешает забуривание.

При демонтаже буровой установки буровое оборудование демонтируется в соответствии с его типами и требованиями. После демонтажа буровой установки проводится рекультивация земель.

24 Подготовка к бурению скважин

Бурению запроектированной скважины предшествуют следующие мероприятия:

- определение места её заложения;

- подготовка рабочей площадки и подъездных дорог;

- доставка и монтаж бурового оборудования;

- доставка и подготовка бурового инструмента;

- прием установки в эксплуатацию;

- забуривание скважины.

Место заложения скважины определяется геологами по согласованию с техническим персоналом геологоразведочной организации, в соответствии с проектом работ. Оформление и отвод земельных участков производится в соответствии с «Основами земельного законодательства», земельными кодексами и положением об отводе земель.

Геологоразведочные организации возмещают убытки землепользователям и потери сельскохозяйственного производства, связанные с временным изъятием земельных угодий. Подъездные пути и коммуникации между буровой установкой и существующими транспортными сетями на сельскохозяйственных землях или лесных угодьях должны прокладываться по кратчайшем расстояниям с максимальным использованием имеющих дорог.

Подготовка рабочих площадок, их эксплуатация и последующая ликвидация должны проводиться с учетом правил охраны окружающей среды.

После окончания монтажа и обеспечения безопасных условий работы комиссия осматривает буровую установку и привышечные сооружения. При отсутствии замечаний по безопасности комиссия составляет акт на ввод в эксплуатацию бурового агрегата и разрешает забуривание. Скважины забуривают в соответствии с указаниями геологотехнического наряда (ГТН).

studfiles.net

Способ монтажа буровой вышки



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (504 Е21 В 1500

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3845122/22-03 (22) .22.01.85 (46) 30.09.86. Бюл. № 36 (71) Производственное объединение «Уралмаш» (72) Н. И. Подгорный, Е. Н. Овчинников, Л. В. Ратникова, А. П. Лопатин, В. П. Глушкина и А. И. Григорьев (53) 622.242.3 (088.8) (56) Патент Румынии № 45100, кл. Е 21 В 15/00, опублик. 1967.

Патент Польши № 47678, кл. Е 21 В 15/00, опублик. 1963. (54) (57) СПОСОБ МОНТАЖА БУРОВОЙ

ВЫШКИ, включающий укладку друг на дру„„SU„„1260503 А1 га граней вышки, шарнирно связанных между собой в головной части, соединение опор одной из граней вышки с опорной рамой, подъем верхней грани путем поворота рамы тяговым средством и подъем вышки, отличающийся тем, что, с целью повышения эффективности монтажа и техники безопасности за счет сокрашения работ на большой высоте, нижнюю грань вышки помещают на средства перемещения, с опорной рамой соединяют верхнюю грань вышки и перемещают нижнюю грань вышки по направлению к раме одновременно с поворотом рамы тяговым средством до совмещения опор нижней грани с рамой.

1260503

ВНИИПИ Заказ 5199/27 Тираж 548 Подписное

Филиал ППП «Патент», г Ужгород, ул. Проектная, 4

Изобретение относится к бурению, а именно к монтажу вышки башенного или мачтового типов.

Целью изобретения является повышение эффективности монтажа и техники безопасности при монтаже вышки за счет сокращения работ на большой высоте.

На фиг. 1 показано положение граней вышки между собой и относительно рамы; на фиг. 2 — поворот верхней грани вышки над нижней и продвижение нижней грани вышки к раме; на фиг. 3— поднятое положение верхней грани вышки над нижней и соединение опор нижней грани вышки с рамой.

Грани буровой вышки 1 и 2, уложенные друг на друга со сдвигом в.„ связаны

15 между собой парными пятами 3, а также тягами 4 и 5, расположенными соответственно на верхней и нижней гранях вышки. Размещенная перед уложенными граняМи вышки рама 6 связана шарниром 7 с 2О верхней гранью вышки 2. Нижняя грань вышки имеет шарнирную опору 8, которая в процессе монтажа соединяется с соответствующим углом на опорной раме 6.

Парные тяги 3, 4 и 5 связаны с гранями вышки посредством шарниров 9 — 11. Рама 6 связана с тяговым средством — лебедкой 12. Грани вышки уложены на средства 13 перемещения, например катки, а между гранями вышки размещены деревянные проставки 14.

Монтаж буровои вышки осуществляют

30 следующим образом.

Перед рамой выставляют средство перемещения, например катки 13, на катки укладывают нижнюю грань 1, через деревянные проставки 14 на нижнюю грань 1 вышки укладывают верхнюю грань вышки 2 со сдвигом в, близким или равным высоте подъема верхней грани вышки над нижней.

Грани вышки соединяют между собой с возможностью подъема и вращения с помощью парных тяг 3, имеющих длину в. Тяги 3 соединяют с верхней и нижней гранями вышки с возможностью вращения вокруг шарниров 9. Тяги 4 и 5 располагают соответственно на верхней и нижней гранях вышки, при этом одним концом в шарнирах 10 и 11 соединяют с возможностью вращения. Раму 6 наклоняют плоскостью соединения с опорами вышки вниз до соединения с опорами верхней грани вышки в шарнире 7. Поворачивая раму с закрепленными на ней опорами, поворачивают и верхнюю грань 2 вышки над нижней 1, но поворот этот происходит с одновременным сдвигом обеих граней вышки до приближения опор нижней грани 1 вышки к раме 6.

Раму 6 останавливают с помощью имеющегося грузоподъемного средства на монтажной площадке. Верхнюю грань вышки 2 (см. фиг. 2 и 3) поднимают над нижней 1, поворачивая ее вокруг шарнира 7, на высоту тяги 3, за счет этого нижнюю грань вышки продвигают до соединения ее опор с рамой 6 в шарнире 8. Фиксируют шарнир 8, тягу 4 опускают вниз, тягу 5 поднимают вверх. Все тяги фиксируют и получают жесткую неизменяемую конструкцию вышки см. фиг. 3).

После монтажа самой вышки осуществляют монтаж подкронблочной площадки, балконов и так далее. Затем вышку с рамой поднимают.

При демонтаже вышки используют все те же операции, только в обратном порядке.



www.findpatent.ru

Тема 4. Монтаж и демонтаж буровых установок

Общая характеристика монтажеспособности и траснпортабельности буровых установок различных типов. Методы монтажа буровых установок: крупноблочный, мелкоблочный (агрегатный) и комбинированный.

Преимущества крупноблочного метода монтажа.

Условия, при которых целесообразно применение мелкоблочного метода монтажа.

Типы оснований под буровые установки: бетонные, крупноблочные (вышечный, лебедочный и насосный блоки), перевозимые на тяжеловозах и мелкоблочные для агрегатного монтажа.

Основания А-образных и вышек башенного типа. Сравнение монтажеспособности этих вышек.

Применение комбинированных оснований под вышки. Монтажеспособность перевозки крупных блоков на тяжеловозах, а также разборка на отдельные узлы и перевозка на универсальных транспортных средствах.

Монтажеспособность и транспортабельность буровых установок, различных типов.

Оборудование, механизмы и приспособления, применяемые при монтаже и демонтаже буровых установок.

Универсальное и специальное оборудование, применяемое при монтаже и демонтаже буровых установок.

Универсальное и специальное оборудование, применяемое при монтаже и демонтаже буровых установок.

Грузоподъемные краны, тракторы, передвижные компрессоры.

Грейдеры, экскаваторы и другие машины для земляных работ.

Тяжеловозы. Гусеничные тележки.

Вышечные подъемники и механизмы.

Монтаж и демонтаж буровых установок мелкими блоками. Установка металлического основания под буровую лебедку. Установка на основание блока двухмоторного редуктора. Установка индивидуального привода ротора. Установка агрегатного блока. Установка редукторно-моторного блока.

Установка блока электрического привода лебедки.

Установка индивидуального привода ротора (ПИР).

Установка насосного блока.

Установка металлической фермы под подсвечник.

Установка сараев, смонтированных на полозьях.

Установка блока двух компрессоров, воздухосборника и дизель-генератора.

Установка приемных емкостей, монтаж циркуляционной системы, механизмов для приготовления буровых растворов.

Демонтаж буровой установки мелкими блоками.

Монтаж и демонтаж буровых установок крупными блоками. Затаскивание вышки на основание вышечного или бурового блока.

Затаскивание вышки на основание блока по металлическому наклонному мосту. Установка тяжеловозов под блок. Вытаскивание лафета из-под блока.

Установка направляющей лыжи под блок приемного моста. Вытаскивание направляющей лыжи.

Транспортировка крупных блоков бурового и силового оборудования.

Монтаж, демонтаж и передвижение буровых вышек башенного типа.

Способы монтажа буровых вышек.

Подготовка строительной площадки, Размещение деталей вышки, вышечного подъемника и материалов на строительной площадке.

Разбивка строительной площадки. Устройство фундаментов.

Монтаж буровых вышек башенного типа с помощью вышечных подъемников. Сборка металлического основания под вышку.

Установка подпорных балок.

Сборка буровой вышки методом «сверху-вниз» (последовательность и приемы выполнения операций).

Поднос краном или подтаскивание трактором деталей вышки к месту сборки: сборка пояса верхней секции с установкой хомутов. Установка подкронблочных балок. Устройство кронблочной площадки. Установка ролика на козлах вышки. Закрепление хомутами пояса верхней секции с несущими трубами подъемников. Подъем верхней секции. Установка ног в хомуты верхней секции: установка лестниц-стремянок; установка и закрепление верхних концов диагональных тяг; установка хомутов на нижние концы ног; сборка пояса следующих секций с установкой хомутов; закрепление диагональных тяг; спуск сборной вышки на брусья или доски, открепление пояса секций от несущих труб подъемника; спуск несущих труб подъемника; спуск несущих труб; снятие лестниц-стремянок; центрирование секции вышки; сборка полупояса, подкосов и раскосов ворот вышки; установка башмаков ног вышки.

Разборка вышечного подъемника.

Установка приемного моста вышки и инструментальной площадки.

Демонтаж буровых вышек с помощью подъемников.

Установка лестниц-стремянок: разборка секций вышки, снятие лестниц-стремянок.

Стаскивание приемного моста и инструментальной площадки.

Передвижение буровых вышек башенного типа. Устройство мостков и ходов для спуска вышки с фундамента. Установка монтажных поясов. Установка диагональных тяг из каната или труб в основании вышки или постамента. Обвязывание вышки канатом у основания и на втором или третьем поясе. Присоединение буксирного стропа к полозьям саней или постаменту для транспортировки вышки. Крепление оттяжек на втором или третьем поясе вышки.

Установка металлических башмаков на передние концы полозьев. Установка полозьев под ноги для транспортировки.

Стаскивание вышки с фундамента. Передвижение вышки по трассе.

Расположение тяговых и поддерживающих тракторов.

Подготовка вышки к подъему на фундамент. Подъем вышки на фундамент. Центрирование вышки на фундаменте.

Установка нижнего полиспаста.

Сборка вышки в горизонтальном положении. Установка кронблока, металлической кронблочной площадки и козел вышки на кронблочную раму.

Установка поясов и связей на секции вышки.

Установка подкосов ног вышки. Подъем вышки.

Демонтаж буровой вышки.




infopedia.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
